摇表的使用方法及注意事项

合集下载

摇表使用方法及注意事项

摇表使用方法及注意事项嘿，你问摇表使用方法及注意事项呀，那我可得给你好好说说啦。

先说使用方法哈。

拿到摇表后呢，你得先看看它是不是完好无损的，就像检查你新拿到的玩具有没有缺胳膊少腿儿一样。

然后呢，要把它水平放置好，可别歪着放哦，不然它会“不开心”，测量就不准啦。

接下来，把被测物体和摇表正确连接起来。

比如说你要测一个电机的绝缘电阻，那就得把摇表的一个夹子夹在电机的外壳上，另一个夹子夹在电机的绕组上，要夹稳当咯。

准备好之后，就可以开始摇动摇表的手柄啦。

摇的时候呢，速度要均匀，不能太快也不能太慢，就像你骑自行车保持匀速一样。

一般来说，每分钟大概摇120转左右就差不多啦。

一边摇，一边看着摇表上的指针，等指针稳定下来了，你就能读出被测物体的绝缘电阻值啦。

再说说注意事项哈。

用摇表之前，一定要先把被测物体断电哦，可千万别带电操作，那可不是闹着玩的，就像你不能在通电的情况下修电线一样，会有危险的！还有哦，测量的时候，要保证周围环境干燥，要是在潮湿的地方测，数据可能就不准啦，就像你在下雨天测体重，可能会因为衣服湿了而偏重一样。

另外，摇表的线也不能缠在一起，要理顺了，不然也会影响测量结果的哦。

在测量过程中，别用手去碰那些夹子和被测物体，不然你就像个“导电体”啦，会影响测量的，而且还可能会电到你自己哦。

还有哦，摇表用完后，要记得把它放好，别随便乱丢，下次要用的时候找不到可就麻烦啦。

我给你举个例子吧。

我有个朋友是个电工，有一次他去检查一个工厂的设备。

他拿着摇表去测一台机器的绝缘电阻，结果一开始怎么测都不对。

后来他发现，原来是他没把摇表水平放置，而且摇的速度也不均匀。

他调整好之后，再测就准确啦。

然后他又仔细检查了一下，发现机器的绝缘有点问题，及时进行了维修，避免了可能出现的故障。

你看，要是他不注意摇表的使用方法和注意事项，就可能发现不了问题，说不定还会引发更大的麻烦呢。

所以呀，用摇表的时候一定要小心谨慎，按照正确的方法来操作哦。

摇表的使用方法

摇表的使用方法摇表是一种用于测量时间的装置，通常由一个表壳和一根表链组成。

它的使用方法相对简单，但需要一定的技巧和注意事项。

下面我们将详细介绍摇表的使用方法。

第一步：正确佩戴首先，将摇表佩戴在手腕上。

通常情况下，摇表应该佩戴在非主手的手腕上，这样可以避免在日常活动中对摇表造成损坏。

确保摇表的表链没有过紧或过松，适当的紧度可以保证摇表的正常运转并且舒适度更高。

第二步：摇动摇表摇表的机械结构需要定期摇动来保持其正常运转。

通常情况下，每天早上起床后，可以摇动摇表几下，这样可以为摇表提供足够的能量来维持一天的运转。

摇表的摇动幅度不宜过大，也不宜过小，一般来说，摇表每天摇动10-15次即可。

第三步：调整时间当需要调整摇表的时间时，需要先将摇表取下来。

通常情况下，摇表的时间调整是通过拨动表冠来实现的。

首先，轻轻拉出表冠，然后根据需要顺时针或逆时针旋转表冠，直到时间调整到正确的位置。

调整完时间后，再轻轻按回表冠即可。

第四步：保养摇表为了保持摇表的正常运转和延长使用寿命，需要定期对摇表进行保养。

首先，要保持摇表的清洁，避免灰尘和污垢进入摇表内部。

其次，需要定期给摇表上油，以保持摇表的机械部件的灵活性和稳定性。

最后，避免摇表长时间暴露在高温或潮湿的环境中，这样可以避免摇表受到损坏。

总结摇表的使用方法并不复杂，但需要一定的注意和细心。

正确佩戴摇表、定期摇动摇表、调整时间和定期保养摇表是保持摇表正常运转和延长使用寿命的关键。

希望通过本文的介绍，读者能够更加熟练地使用摇表，并且能够更好地保养摇表，让摇表始终保持精准的时间显示。

摇表的使用方法以及注意事项

摇表的使用方法以及注意事项
使用方法：
1.打开电源开关，将所有的满分数设置在要求的数目上，比如150分。

2.将学生照片放置在摇表的特定位置，便于查询。

3.将摇表放入摇表架，确保各档位都稳定。

4.拉动摇表单元，并滑动档把，使档把到达正确的位置。

5.摇动摇表，观察学生照片，看看是否有符合要求的学生取得了最高
分或满分。

注意事项：
1.在使用摇表时，要确保设置的满分数与实际满分数一致。

2.摇表单元完全拔出时，要确保摇表的齿轮没有受到损坏或磨损。

3.使用摇表时，请注意安全，确保不会伤害到测评人员或其他人。

4.摇表架要安装在平稳的地面上，以免影响测评的准确性。

5.在摇表外表和滑动档把发生污染时，要及时清洁，以免影响测评的
准确性。

摇表的使用及注意事项

摇表的使用及注意事项一、摇表的使用摇表又叫兆欧表，是用来测量电机绕组、变压器绕组、线路、电缆和其它电气设备绝缘电阻的。

摇表上面有三个接线柱,一个电路接线柱(L)，另一个接地接线柱(E)，还有一个保护环接线柱(G)。

测量电机、变压器和电压设备线圈的绝缘电阻时，可将摇表的(L)接线柱接到线圈的导线或其接头上，接线柱(E)接到电气设备的金属外壳或铁芯上(如图下所示)。

如果被测的设备是多相的，测量各相之间绝缘或每相对地绝缘时，首先需把各相之间电的联系除掉。

测各相之间绝缘时，将摇表接线柱(L)(E)分别接到两相线圈导线上;测每相线圈对地绝缘时，摇表接线柱(E)接到设备的金属外壳或铁芯上，接线柱(L)分别逐个接到各相线圈的导线上。

测量线路绝缘电阻时，将摇表接线柱(L)接到被测线路导线上，接线柱(E)接到接地体上。

测量电缆的缆芯对缆壳的绝缘时，将接线柱(L)接缆芯，(E)接缆壳。

为了消除绝缘物表面泄漏电流影响，将接线柱(G)接在缘壳与缆芯之间的绝缘物上。

(如图下所示)测量电缆各线之间的绝缘时，将接线(L)接一根芯线上。

(E)接另一根芯线上，(G)接到任何一根芯线与缆壳之间的绝缘物上。

二、摇表使用注意事项1、测量前先对摇表进行一次开路和短路试验。

开路试验是接线柱(L)(E)(G)都不联接，摇动摇表手柄，指针应指无限大。

短路试验是把接线柱(L)(E)短接，摇动摇表手柄、指针应指０位置，证明摇表是良好的。

2、测试前必须将被试线路或电气设备接地放电，测试线路时，必须取得对方允许后方可进行，以保障摇表和人身安全。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

电动摇表、手动摇表的使用方法及注意事项

精心整理电动摇表、手动摇表的使用方法及注意事项一、手动摇表使用及注意事项摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

5、测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。

说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

8、测试过程中两手不得同时接触两根线。

9、测试完毕应先拆线，后停止摇动摇表。

以防止电气设备向摇表反充电导致摇表损坏。

10、雷电时，严禁测试线路绝缘。

二、电动摇表（FLUKE1550C）介绍及使用方法1、按键2、显示屏3、测试连接至被测电路：1）移动安全闸以露出输入端子。

2）将测试导线插入显示的正确端子。

3）将测试导线连接至被测电路。

预设测试电压选择精心整理选择预设测试电压：1）在打开测试机的情况下，按FUNCTION选择TESTVOLTAGE（测试电压）。

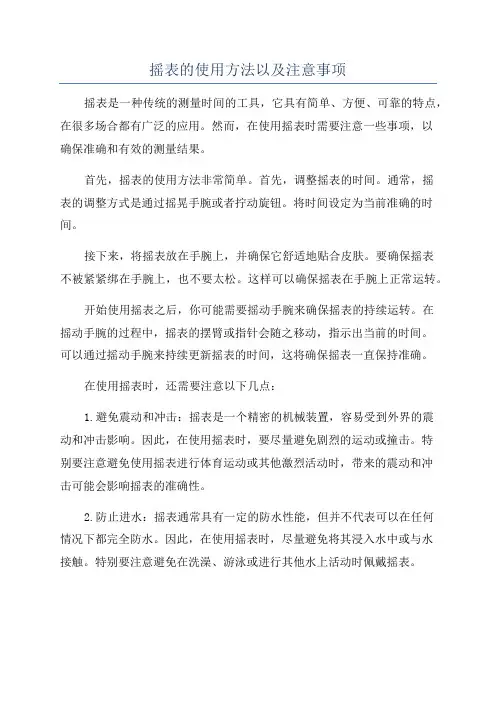

摇表的使用方法以及注意事项

摇表的使用方法以及注意事项摇表是一种传统的测量时间的工具，它具有简单、方便、可靠的特点，在很多场合都有广泛的应用。

然而，在使用摇表时需要注意一些事项，以确保准确和有效的测量结果。

首先，摇表的使用方法非常简单。

首先，调整摇表的时间。

通常，摇表的调整方式是通过摇晃手腕或者拧动旋钮。

将时间设定为当前准确的时间。

接下来，将摇表放在手腕上，并确保它舒适地贴合皮肤。

要确保摇表不被紧紧绑在手腕上，也不要太松。

这样可以确保摇表在手腕上正常运转。

开始使用摇表之后，你可能需要摇动手腕来确保摇表的持续运转。

在摇动手腕的过程中，摇表的摆臂或指针会随之移动，指示出当前的时间。

可以通过摇动手腕来持续更新摇表的时间，这将确保摇表一直保持准确。

在使用摇表时，还需要注意以下几点：1.避免震动和冲击：摇表是一个精密的机械装置，容易受到外界的震动和冲击影响。

因此，在使用摇表时，要尽量避免剧烈的运动或撞击。

特别要注意避免使用摇表进行体育运动或其他激烈活动时，带来的震动和冲击可能会影响摇表的准确性。

2.防止进水：摇表通常具有一定的防水性能，但并不代表可以在任何情况下都完全防水。

因此，在使用摇表时，尽量避免将其浸入水中或与水接触。

特别要注意避免在洗澡、游泳或进行其他水上活动时佩戴摇表。

3.定期保养维修：摇表需要定期保养和维修，以确保其准确性和使用寿命。

建议每隔一段时间，将摇表送到专业的维修点进行检查和保养。

在保养之前，可以使用细软的布轻轻擦拭摇表表面，以去除灰尘和污渍。

4.避免强磁场：摇表是由很多细小的金属部件组成的，容易受到强磁场的影响。

因此，在使用摇表时，要注意避免将其靠近强磁场，如电磁炉、电磁悬浮列车等。

强磁场可能会导致摇表走时不准、停滞或损坏。

5.温度和湿度：摇表的精密度部件容易受到温度和湿度的影响。

建议将摇表存放在干燥、通风且温度适宜的环境中，避免将其暴露在高温、低温或湿度较大的环境中。

这样可以保持摇表的正常运转和准确性。

总之，摇表作为一种测量时间的工具，在使用时要注意一些事项，以确保准确性和可靠性。

摇表的使用方法和流程

摇表的使用方法和流程1. 摇表的基本操作•打开摇表：找到表盖上的按钮，按下按钮将表盖打开。

•调整时间：根据需要，通过旋转表冠调整表盘上的时间。

•摇动手腕：将手腕自然地摇动起来，以给表中的发条提供动力。

•关闭表盖：在使用完毕后，将表盖轻轻合上。

•防水注意事项：避免在水中使用摇表，以免损坏内部结构。

如果摇表进水，请及时拿到专业维修店进行处理。

2. 摇表的注意事项•避免剧烈摔打：摇表内部结构精密，避免将摇表摔打到坚硬的物体上，以免造成损坏。

•防止磁性干扰：电子产品、磁卡等带有磁性的物品可能对摇表的准确性产生影响，要尽量避免靠近这些物品。

•定期保养：摇表是精密的机械设备，建议定期将摇表送到专业维修店进行保养和清洁。

•避免温度过高：避免将摇表长时间暴露在高温环境下，以免影响表内的润滑油。

•保持干燥环境：尽量避免将摇表暴露在潮湿的环境中，防止水汽进入表内部。

3. 摇表的常见问题及解决方法•表走慢或停表：可能是发条没有完全上紧，可以将表冠顺时针旋转几圈来上紧发条。

•表走快：可能是发条上紧过多，可以将表冠逆时针旋转几圈松开一部分发条。

•时间不准：可能是表芯堵塞或受到磁性干扰，可以将摇表送到专业维修店进行维修和调整。

•摇表有噪音：可能是表内部零部件磨损，需要到专业维修店更换零件。

4. 摇表的保养和维修•定期保养：建议每隔一段时间将摇表送到专业维修店进行保养，包括清洗、润滑和调整时间准确性。

•更换零部件：如果摇表损坏了零部件，需要到专业维修店更换零部件，确保摇表的正常使用。

•避免自行拆卸：为了避免损坏摇表内部结构或影响保修权益，不建议自行拆卸摇表，应该交给专业人员处理。

5. 摇表的保修期和售后服务•保修期：根据不同的品牌和型号，摇表的保修期会有所不同，一般为1至2年。

•售后服务：在保修期内，如果摇表出现故障或需要维修，可以凭购买凭证和保修卡到售后服务中心进行维修。

•延长保修：一些品牌提供额外的延长保修服务，需要额外支付费用，请根据个人需求自行选择。

摇表的使用方法及注意事项

摇表的使用方法及注意事项嘿，你问摇表的使用方法及注意事项呀？这可挺重要呢。

首先说说使用方法哈。

拿到摇表后呢，得先检查一下。

看看有没有坏的地方，指针啥的灵不灵。

就像你出门前得检查一下手机有没有电一样，用摇表也得先检查检查。

然后呢，把摇表的两个线头接好。

一个接在要测量的物体上，一个接在地上或者别的参考点上。

接的时候要接牢了，不能松松垮垮的。

就像你插插头得插紧了，不然不通电。

接着就可以开始摇动摇表的手柄啦。

摇的时候不能太快也不能太慢，得有个节奏。

就像你骑自行车得有个合适的速度一样，摇表也得摇得恰到好处。

看着指针的读数，就能知道测量的结果啦。

要是指针指在零的位置，那可能是有问题哦。

要是指在别的位置，就得根据具体情况来判断了。

再说说注意事项。

用摇表的时候可不能随便乱弄哦。

首先呢，不能在有电的情况下测量。

那可危险得很，就像你不能在打雷的时候站在大树底下一样。

得把电源关掉再测量。

还有啊，测量的时候不能碰到摇表的线头和被测物体。

要是碰到了，可能会影响测量结果，还可能会电到自己。

就像你不能随便摸电线一样。

另外呢，摇表用完了要放好。

不能乱丢乱放，不然下次用的时候可能就找不到了，或者坏了。

就像你用完东西得放回原处一样。

我给你讲个事儿吧。

有一次我看到一个人用摇表，他也不检查就直接用，结果摇了半天指针也不动。

后来才发现是摇表坏了。

还有一次，另一个人在有电的情况下用摇表，差点被电到。

从那以后，他们就知道了用摇表得注意方法和事项。

总之呢，用摇表要先检查，接好线头，摇动手柄，看指针读数。

注意不能在有电的时候用，不能碰到线头和被测物体，用完要放好。

你要是记住这些，就能正确地使用摇表啦。

加油吧！相信你也能用好摇表。

摇表正确使用方法

摇表正确使用方法随着科技的不断发展，手表已经不再只是一件简单的时间工具，而是成为了时尚、品质、身份的象征。

手表的种类繁多，其中摇表也是受到不少人喜爱的一种。

摇表不仅具有时尚的外观，还能够提供舒适的佩戴感受和精准的时间显示。

然而，如果不正确地使用摇表，不仅会影响其使用寿命，还可能导致误差等问题。

因此，本文将介绍摇表的正确使用方法，帮助读者更好地使用摇表。

一、摇表的基本结构首先，我们需要了解摇表的基本结构。

摇表通常由表盘、表壳、表链、表扣、表冠、表玻璃等部分组成。

其中，表盘是指显示时间的部分，表壳是指包裹表盘的外壳，表链是指连接表壳和表扣的链条，表扣是指用于固定表链的扣子，表冠是指用于调节时间和日期的旋钮，表玻璃是指保护表盘的透明材料。

二、摇表的佩戴方法正确的佩戴方法可以延长摇表的使用寿命。

首先，应该根据自己的手腕大小选择合适的表链长度。

如果表链过长或过短，佩戴时会感到不舒适。

其次，应该正确佩戴表扣，确保表链固定。

最后，应该避免将摇表佩戴在手腕骨头上，这样容易导致表链断裂。

三、摇表的使用方法正确的使用方法可以保证摇表的精准度。

首先，应该避免将摇表放在强磁场附近，否则会影响摇表的精准度。

其次，应该避免将摇表暴露在高温、低温环境中，这样会影响摇表的正常运行。

最后，应该定期将摇表送到专业维修店进行维护和保养，这样可以延长摇表的使用寿命。

四、摇表的保养方法正确的保养方法可以延长摇表的使用寿命。

首先，应该避免将摇表接触化学物质，否则会损坏表面涂层。

其次，应该避免将摇表接触水，特别是海水，否则会导致表链生锈。

最后，应该避免将摇表长时间暴露在阳光下，否则会导致表面变色。

五、摇表的注意事项在使用摇表时，还需要注意一些细节问题。

首先，应该避免频繁调整时间和日期，否则会影响摇表的精准度。

其次，应该避免将摇表碰撞或摔落，否则会导致表面划痕或破损。

最后，应该避免将摇表长时间停放，否则会导致摇表停摆。

六、结语摇表作为一种时尚的配饰，不仅具有精准的时间显示功能，还能够提供舒适的佩戴感受。

摇表使用方法及注意事项

摇表使用方法及注意事项
主讲人培训时间
（一）试表：1，分开摇表测试线，以每分钟 20 转速轻摇手柄，指针慢升至读数无穷大。2，短路摇表测试线，短时间摇动手柄，指针指示为 0。以上试表结果证明摇表正常，可以使用。（二）基本使用方法：将摇表两根测试线，分别接在待测电器两端，以每分钟 20 转速慢慢摇动手柄：1，被测绝缘损坏时表针指示为 0，应立即停止摇动。2，被测绝缘良好时，指针右移，指针稳定后读取数值。3，测量高湿度电器（或不彻底断开被测电器）时，所测数据不准确。基本注意事项：1.不要在摇表输出指示为 0 的状态下长时间摇动手柄。2，按照被测电器选择摇表的电压等级，低压电器（比如电动机）选用 500 伏摇表，高压电器（比如电力变压器）选用 1000--2500 伏摇表。3，测试前先给被测电器短路放电。4，不能测试带电体，不能测试耐压低于摇表输出电压的电器，不能测试带有电子元件的电器பைடு நூலகம்5，测量大电容的电气设备绝缘电阻后，应先将摇表的测试连线断开，再停止手柄摇动，以免被测设备向摇表倒充电而损坏仪表。6，禁止在雷雨天气（或临近高压设备时）使用摇表。
培训人员：

摇表的使用方法及注意事项PPT演示课件

13
使用说明
• 摇表选择一般在低压设备中选用500Ｖ摇表，在高压设备上选用1000Ｖ摇表。兆欧表的接线端子有三个，分别用不同的符号标志，一般线路端“Ｌ”表示，接地端柱用“Ｅ ”表示，保护端柱用“Ｇ”表示。测量以消除因表面漏电而引起的读数误差，如果不使用保护端子，绝缘表面的泄漏电流，不经过电流线圈，而直接回到发电机增加发电机负载，这时摇表时，会感到摇起来比未接保护柱时重多了。在设备上接保护端柱时，需与表面保持良好接触，同时应使保护端柱的位置，尽量远离被测的导体。这样使流经导体电流较少地沿绝缘表面而流入保护端柱，以减小读数的误差。
特别是测量吸收比时即便是绝缘良好的引线如绞在一起也将会产生分布电容测量时会改变被测回路的电容因而影响测量结果的准确性13使用说明摇表选择一般在低压设备中选用500v摇表在高压设备上选用1000v摇表
摇表的概述
• 摇表又称兆欧表,是用来测量被测设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成
21
摇表的安全规定
• 使用绝缘电阻表测量高压设备绝缘，应由两人进行。
22
摇表的安全规定
• 测量用的导线，应使用相应的绝缘导线，其端部应有绝缘套。
23
摇表的安全规定
• 测量绝缘时，应将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。在测量中禁止他人接近被测设备。
24
10
使用说明
• 在测试摇表的时候摇动一下，但是时间不可太长，转速也不可以太快，这是为了避免烧坏表头，另外要看到指针指向【0】，不然的话说明摇表有故障，大家这点必须注意
。
11
使用说明

摇表的使用方法以及注意事项

摇表的使用方法以及注意事项
摇表是一种常见的计时工具，它的使用方法和注意事项对于使用者来说都是非常重要的。

下面我们来详细了解一下摇表的使用方法和注意事项。

一、使用方法
1. 摇表的使用方法非常简单，首先需要将表带戴在手腕上，然后按下表冠，启动计时器。

2. 在计时过程中，可以通过按下表冠来暂停计时，再次按下表冠则可以继续计时。

3. 计时结束后，可以通过按下表冠来停止计时器，然后将计时结果记录下来。

二、注意事项
1. 在使用摇表之前，需要先了解摇表的使用说明，以免因为不了解使用方法而导致误操作。

2. 在佩戴摇表时，需要注意表带的松紧度，过紧或过松都会影响计时的准确性。

3. 在计时过程中，需要保持手腕稳定，避免因为手腕晃动而影响计
时的准确性。

4. 在计时结束后，需要将计时结果记录下来，以免因为忘记记录而导致计时结果的丢失。

5. 在使用摇表时，需要注意保养，定期清洁表面和表带，避免因为污垢的积累而影响使用寿命。

摇表是一种非常实用的计时工具，它的使用方法和注意事项对于使用者来说都是非常重要的。

只有掌握了正确的使用方法和注意事项，才能更好地发挥摇表的作用，为我们的生活和工作带来更多的便利。

摇表的用法摇表如何使用

摇表的用法摇表如何使用摇表是为了避免事故发生，用于测量各种电器设备的绝缘电阻的兆欧级电阻表，其使用方法有哪些呢?以下是由店铺整理关于摇表的用法的内容，希望大家喜欢!摇表的用法1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大(∞)，否则说明兆欧表有故障。

2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3、测量时必须正确接线。

兆欧表共有3个接线端(L、E、G)。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳;测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接;测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

5、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6、摇动兆欧表后，各接线柱之间不能短接，以免损坏。

7、摇动兆欧表后,时间不要久。

使用摇表的准备工作兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

使用前，首先要做好以下各种准备：(1)测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

(3)被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

(4)测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

(5)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

使用摇表的注意事项1、禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

摇表的正确使用及应注意事项

摇表的正确使用及应注意事项摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

摇表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

常用的摇表有ZC-7、ZG-11、ZC-25等型号，兆欧表的额定电压有250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。

1 配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000 ~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1.1测量条件。

选择温度在5℃以上，湿度在70%以下的天气进行测量;1.2测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;1.3测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;1.4测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

2 高压与低压避雷器绝缘电阻的摇测摇测高压阀型避雷器绝缘电阻，用1000V或2500V摇表;摇测低压380V避雷器应使用500V或1000V摇表，将摇表两测试线分别接在避雷器的上、下接线柱上。

高压阀型号避雷器绝缘电阻标准见下表:低压380V避雷器绝缘电阻值不应小于1MΩ。

摇表的使用方法

摇表的使用方法摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

5、测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。

说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

8、测试过程中两手不得同时接触两根线。

9、测试完毕应先拆线，后停止摇动摇表。

以防止电气设备向摇表反充电导致摇表损坏。

10、雷电时，严禁测试线路绝缘。

问题集：380伏电动机一般用500伏或1000伏兆欧表。

摇表是靠自身发电产生电流来测量电阻的，被测物体不得带电，测试前就要先放电，不然会影响测试结果。

请问用摇表测负载的绝缘电阻标准是多少?一般测量超过1MΩ就合符低压设备绝缘要求。

现在的标准好像是380v 0.5M以上。

摇表的使用方法和注意事项

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表.其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G:屏蔽端)。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分,被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时,指针可以停留在任何位置.摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有:I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞(无穷大）），I1=0,M1=0,指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处,若将Rx短接（即Rx=0），此时I1最大,M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处.根据此原理可以检验摇表的好坏.首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表(兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮,一个线路端钮(L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
