MSP430系列MCU的动态时钟配置分析

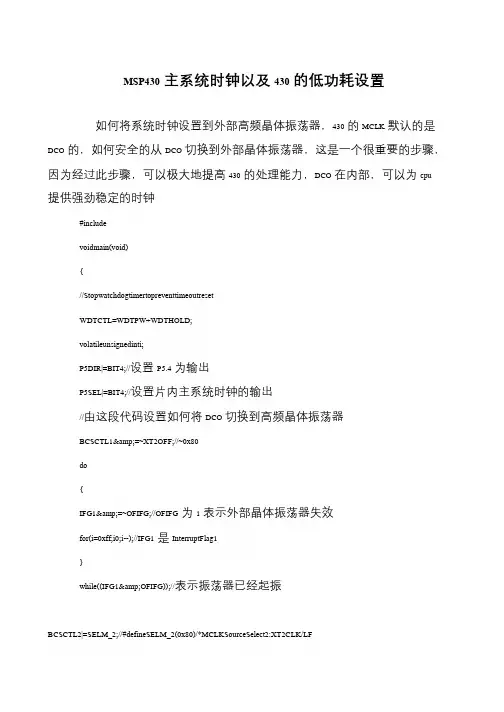

MSP430主系统时钟以及430的低功耗设置
LPM3_EXIT;//退出低功耗模式
}
tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
BCSCTL1&=~XT2OFF;//~0x80
do
{
IFG1&=~OFIFG;//OFIFG为1表示外部晶体振荡器失效
for(i=0xff;i0;i--);//IFG1是InterruptFlag1
}
while((IFG1&OFIFG));//表示振荡器已经起振
BCSCTL2|=SELM_2;//#defineSELM_2(0x80)/*MCLKSourceSelect2:XT2CLK/LF
关闭外部中断：_DINIT();
430外部中断的模式
#include
main(void)
{
BCSCTL1=DIVA_2;//(0x20)/*ACLKDivider2:/4*/
WDTCTL=WDT_ADLY_1000;//直接将看门狗定时器变成定时器，定时
时间是1000毫秒
IE1=WDTIE;//打开定时器中断
P2DIR|=BIT3;
while(1)
{
unsignedinti;
_BIS_SR(LPM3_bits+GIE);//进入低功耗模式3，这种时候，cpu停止工
作，同时打开总的中断//_BIS_SR是一个本增函数，
//_BIS_SR()是一个本增函数，通过本函数可以对寄存器进行直接的操作
//这句话等价于_EINT();
//LPM3;
P2OUT&=~BIT3;//相当于把第五位输出0
for(i=180000;i0;i--);//延时
关于(单片机)msp430的时钟资料
msp430f5419/38学习笔记之时钟系统(2011-11-30 10:41:30)分类： msp430标签：msp430f541xmsp430f543xucs时钟系统注：msp5419/38中，如果你使用SMCLK做TIMER_A的时钟，那么进入低功耗3或低功耗4是不会把SMCLK关掉的，这点5系列和其他系列的不一样。
UCS模块是一个低成本超低功耗系统，通过选择使用3个内部时钟信号，用户可以得到性能和功耗的最佳平衡点。
UCS可以由软件配置其工作模式，如配置成：不需要任何外部器件、使用1或 2个外部晶振等。
一、时钟系统UCS模块具有5个时钟源：XT1CLK：低频/高频振荡器，既可以与低频 32768HZ钟振、标准晶振、外部振荡器，又可以与外部4M-32MHZ时钟源一起使用，XT1CLK可以作为FLL模块内部的参考时钟。
有些芯片XT1CLK只允许使用外部的低频晶振，具体可参考数据手册；XT2CLK：可选高频振荡器，可与标准晶振，振荡器或者 4MHZ~32MHZ外部时钟源一起使用；VLOCLK：内部低功耗、低频振荡器，频率典型值为10KHZ；REFOCLK：内部低频振荡器，典型值为 32768HZ，可作为 FLL基准时钟源；DCOCLK：可以通过 FLL来稳定的内部数字控制振荡器（DCO）；DCOCLK经过 FLL分频后可得DCOCLKDIV。
UCS模块可以提供3种时钟信号：ACLK：辅时钟；MCLK：系统主时钟；SMCLK：子系统主时钟。
二、UCS操作PUC之后，UCS的默认配置模式如下：XT1CLK 选择LF模式下的XT1作为时钟源，ACLK 选择 XT1CLK 作为时钟源；MCLK 选择DCOCLKDIV作为时钟源；SMCLK 选择DCOCLKDIV作为时钟源；FLL操作使能，FLL基准时钟（FLLREFCLK）选择XT1CLK；XIN 和 XOUT作普通IO 口使用，禁止了 XT1 功能，直到 I/O 口重新配置为 XT1 模式；如果有 XT2IN 和XT2OUT，则一并配置为普通 IO 口，禁止 XT2 功能。
MSP430的时钟设置
MSP430的时钟设置MSP430大部分都有三时钟脉冲可供运行时选择，这三个时钟是，1）辅助时钟ACLK；2）系统主时钟MCLK；3）子系统时钟SMCLK。
这三种时钟脉冲的选择主要靠下面三个控制寄存器来完成，这三个控制寄存器是1）控制寄存器DCOCT其存储单元地址是56h；2) 基本始终控制寄存器1，BCSCTL1，地址57h；3) 基本始终控制寄存器2，BCSCTL2，地址58h。
下面对这三个寄存器的控制的软件状态状态进行介绍。
1）控制寄存器DCOCTLDCO2;DCO1;DCO0这三位共八个状态，控制时钟脉冲的8个频段。
000~111对应0~7；频率由低到高8个频段。
MOD.4~MOD.0这5为共32种状态，定义在32个周期中插入插入其他频率。
DCO2=0x80;DCO1=0x40;DCO0=0x20;MOD4=0x10;MOD3=0x08;MOD2=0x04;MOD1=0x02;MOD0=0x01其中TX2OFF为0，开启TX2振荡器，为1关闭；XTS=0开启低频模式，1开启高频模式；DIVA1和DIVA0控制分频模式0 0 不分频0 1 2分频1 0 4分频1 1 8分频TX5V一般设置为0RSEL2~RSEL0三位决定八个频段的不同频率，这样，RSEL2~RSEL0和DCO2~DCO0共可实现8*8=64个不同的频率。
由于430没有位操作，所以定义了每一位状态对应的名称：TX2OFF=0x80TXS=0x40DIVA1=0x20DIVA0=0x10TX5V=0x08RSEL2=0x04RSEL1=0x02RSEL0=0x01也就是每位所在的位置为1，其余位为0，这样，要对某一位操作，就可通过运算，在不改变其他位的情况下，对某一位进行置1或清0（如何做后面讲）。
SELM.1- SELM.0DIVM.1- DIVM.0SELS时钟源选择DIVS.1-DIVS.0 DCOR0 0 默认DCOCLK0 0默认MCLK=DCOCLK00 默认SMCLK=MCLK选择电阻0 1选择DCOCLK0 1 2分频选择SMCLK01 MCLK 2分频内电阻1 0 选择XT2CLK1 0 4分频默认选择DCOCLK10 MCLK 4分频或外电阻1 1 选择LFXTICLK1 18分频11 MCLK 8分频SELM1=0x80;SELM0=0x40;DIVM1=0x20;DIVM0=0x10;SELS=0x08;DIVS1=0x04;DIVS0=0x02;DCOR=0x01;下面看如何让在保证其他位不变的情况下给某一位清0或置1.例1要给BCSCTL2的bit3清0。
MSP430时钟配置

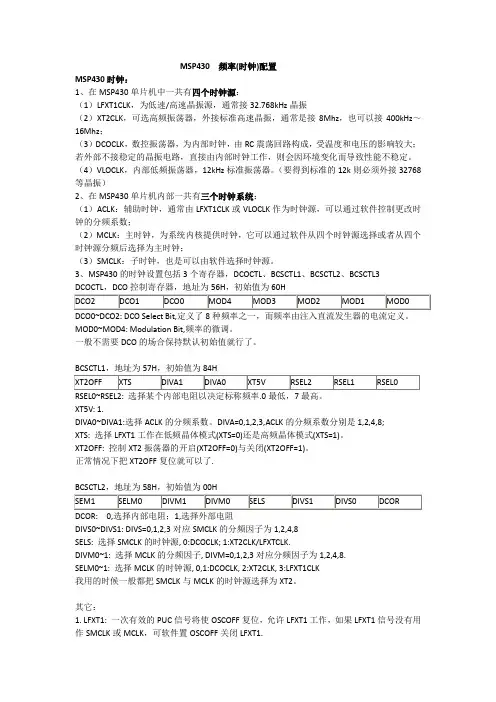

MSP430 频率(时钟)配置MSP430时钟：1、在MSP430单片机中一共有四个时钟源：（1）LFXT1CLK，为低速/高速晶振源，通常接32.768kHz晶振（2）XT2CLK，可选高频振荡器，外接标准高速晶振，通常是接8Mhz，也可以接400kHz～16Mhz；（3）DCOCLK，数控振荡器，为内部时钟，由RC震荡回路构成，受温度和电压的影响较大；若外部不接稳定的晶振电路，直接由内部时钟工作，则会因环境变化而导致性能不稳定。
（4）VLOCLK，内部低频振荡器，12kHz标准振荡器。
（要得到标准的12k则必须外接32768等晶振）2、在MSP430单片机内部一共有三个时钟系统：（1）ACLK：辅助时钟，通常由LFXT1CLK或VLOCLK作为时钟源，可以通过软件控制更改时钟的分频系数；（2）MCLK：主时钟，为系统内核提供时钟，它可以通过软件从四个时钟源选择或者从四个时钟源分频后选择为主时钟；（3）SMCLK：子时钟，也是可以由软件选择时钟源。
3、MSP430的时钟设置包括3个寄存器，DCOCTL、BCSCTL1、BCSCTL2、BCSCTL3MOD0~MOD4: Modulation Bit,频率的微调。
一般不需要DCO的场合保持默认初始值就行了。
XT5V: 1.DIVA0~DIVA1:选择ACLK的分频系数。
DIVA=0,1,2,3,ACLK的分频系数分别是1,2,4,8;XTS: 选择LFXT1工作在低频晶体模式(XTS=0)还是高频晶体模式(XTS=1)。
XT2OFF: 控制XT2振荡器的开启(XT2OFF=0)与关闭(XT2OFF=1)。
正常情况下把XT2OFF复位就可以了.DCOR: 0,选择内部电阻；1,选择外部电阻DIVS0~DIVS1: DIVS=0,1,2,3对应SMCLK的分频因子为1,2,4,8SELS: 选择SMCLK的时钟源, 0:DCOCLK; 1:XT2CLK/LFXTCLK.DIVM0~1: 选择MCLK的分频因子, DIVM=0,1,2,3对应分频因子为1,2,4,8.SELM0~1: 选择MCLK的时钟源, 0,1:DCOCLK, 2:XT2CLK, 3:LFXT1CLK我用的时候一般都把SMCLK与MCLK的时钟源选择为XT2。
基于MSP430单片机的实时时钟设计(数码管显示)
苏州市职业大学毕业设计说明书毕业设计题目基于MSP430单片机的实时时钟设计系部电子信息工程系专业班级08电气1班姓名学号指导教师2011年5月29 日摘要本文研究了基于数码管显示的数字时钟系统设计与实现。
该系统具有时间设置及显示、闹钟、计时等功能，系统以MSP430单片机为核心，主要进行基于MSP430单片机的低功耗型数字时钟及其系统的研究。
系统带有数码管显示器，配合按键提供友好的用户界面，操作简单，该数字时钟能长期、连续、可靠、稳定的工作；同时还具有体积小、功耗低等特点，便于携带，使用方便。
系统软件设计包括单片机编程。
单片机软件编程主要实现按键、数码管显示、时钟、计时、闹钟等模块功能。
在本设计中充分利用了单片机内部资源，涉及到了键盘控制、数码管显示、中断系统、定时/计数器、串口通信等。
关键字：数字时钟；MSP430单片机；数码管AbstractThis paper studies the digital pipe display based on digital clock system design and realization. This system has the time set and display, alarm clock, timing, and other functions, system to MSP430 microcontroller as the core, mainly for the low power consumption MCU based on MSP430 type of digital clock and its system. System, cooperate with digital tube display buttons provide friendly user interface, easy operation, this digital clock can long-term continuous, reliable and stable working; It also has the features such as small volume, power consumption, easy to carry, easy to use. System software design including microcontroller programming. Single-chip microcomputer software programming mainly realizes buttons, digital pipe display, clock, timing, alarm clock function module.In this design make full use of the internal resources, involving the microcontroller keyboard control, digital tube display, interrupt system, timing/counters, serial communication.Keyword: Digital clock, MSP430 microcontroller,Digital tube目录第一章绪论 (1)1.1课题研究的意义 (1)1.2课程设计内容 (1)1.3课程设计目的 (2)第二章数字时钟的构成及方案选择 (3)2.1数字时钟的构成 (3)2.2模块方案选择 (3)2.2.1单片机模块方案 (3)2.2.2 时钟方案选择 (3)2.2.3 键盘模块选择 (4)2.2.4 显示模块方案选择 (4)第三章系统硬件设计与实现 (5)3.1电路设计图 (5)3.2系统硬件设计 (5)3.2.1 MSP430单片机简介 (5)3.2.2 复位电路的设计 (6)3.2.3 晶振电路设计 (7)3.2.4 时钟模块设计 (8)3.2.5 键盘模块设计 (8)3.2.6 显示模块设计 (9)第四章系统的软件设计 (11)4.1系统设计总流程图 (11)4.2 DS1302时钟流程图 (11)4.3 LED数码管显示流程图 (12)第五章系统的调试与仿真 (14)5.1 IAR FOR 430简介 (14)5.2程序调试过程 (14)第六章结论 (16)参考文献 (17)附录一：系统原理图 (18)致谢 (35)第一章绪论1.1课题研究的意义20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力的推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
MSP430系统时钟寄存器详解

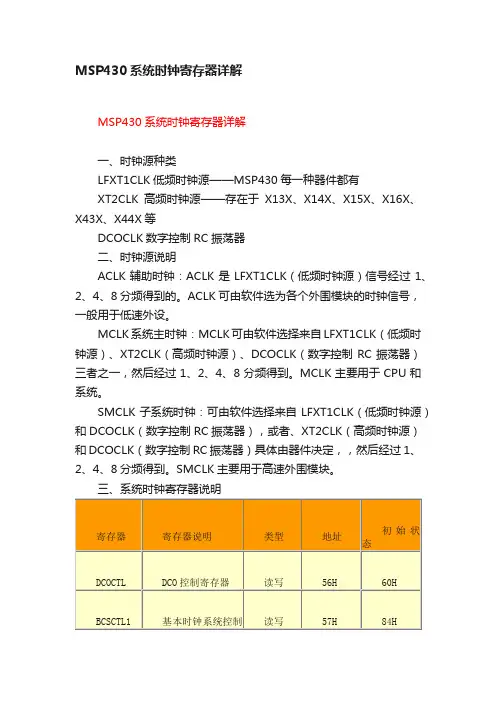

MSP430系统时钟寄存器详解MSP430系统时钟寄存器详解一、时钟源种类LFXT1CLK低频时钟源——MSP430每一种器件都有XT2CLK高频时钟源——存在于X13X、X14X、X15X、X16X、X43X、X44X等DCOCLK数字控制RC振荡器二、时钟源说明ACLK辅助时钟：ACLK是LFXT1CLK（低频时钟源）信号经过1、2、4、8分频得到的。
ACLK可由软件选为各个外围模块的时钟信号，一般用于低速外设。
MCLK系统主时钟：MCLK可由软件选择来自LFXT1CLK（低频时钟源）、XT2CLK（高频时钟源）、DCOCLK（数字控制RC振荡器）三者之一，然后经过1、2、4、8分频得到。
MCLK主要用于CPU和系统。
SMCLK子系统时钟：可由软件选择来自LFXT1CLK（低频时钟源）和DCOCLK（数字控制RC振荡器），或者、XT2CLK（高频时钟源）和DCOCLK（数字控制RC振荡器）具体由器件决定，，然后经过1、2、4、8分频得到。
SMCLK主要用于高速外围模块。
三、系统时钟寄存器说明1．DCOCTLDCO控制寄存器，各位定义：DCO.0——DCO.2定义8种频率之一，可分段调节DCOCLK频率，相邻两种频率相差10%。
而频率由注入直流发生器的电流定义。
MOD.O——MOD.4定义在32个DCO周期中插入的fdco+l周期个数，而在余下的DCO周期中为fDco周期，控制切换DCO和DCO+1选择的两种频率。
如果DCO常数为7，表示已经选择最高颂率，此时不能利用MOD.O-MOD.4进行频率调整。
2．BCSCTL1基本时钟系统控制寄存器1，各位定义：XT2OFF=O，XT2振荡器开启；XT2OFF=1，XT2振疡器关闭(默认XT2关闭)。
XTS控制LFXTl 工作模武，选择需结合实际晶体振荡器连接情况。
XTS=O，LFXTl工作在低频模式 (默认低频模式)；XTS=1，LFXTl工作在高频模式(必须连接有相应高频时钟源)。
MSP430时钟分析
MSP430时钟分析最近开始学习MSP430，在所有单片机学习中，时钟的设置无疑是最基本的一项工作！尤其对于现在的单片机，外部有低速，高速两种晶振，内部还有PLL 的内部时钟源，设置好系统工作的时钟则是工作完美开始的表现。
我一共用了两种系列的430 单片机，MSP430F149 和MSP430F437，系列的不同，时钟的设置也略有不同，下面从149 的时钟一步一步来说吧！在f149 中，基础时钟是被叫做basic clock module，其一共有三个时钟源：一个LFXT1CLK，为低速/高速晶振源，通常接32.768khz，也可以接（400khz～8Mhz）一个为XT2CLK,外接标准高速晶振，通常是接8Mhz，也可以接（400khz～8Mhz）还有一个叫DCOCLK，为内部晶振，有RC震荡回路构成。
在430 内部一共有三个时钟系统一个为ACLK，通常由LFXT1CLK 作为时钟源，可以通过软件控制改时钟的分频系树。
一个为MCLK,即Main CLK,一听就知道是主时钟单元，为系统内核提供时钟，它可以通过软件从三个时钟源选择，一个为SMCLK,称作辅助主时钟，也是可以由软件选择时钟源。
Basic Clock Module Registers（基础时钟寄存器）DCO control register DCOCTLBasic clock system control 1 BCSCTL1Basic clock system control 2 BCSCTL2SFR interrupt enable register 1 IE1SFR interrupt flag register 1 IFG1DCOCTL 寄存器是用来配置DCOCLK 的，这里暂且不提BCSCTL1 与BCSCTL2 寄存器则显得比较重要，这两个寄存器控制了你整个系统中430 的工作时钟系统。
BCSCTL1 寄存器：7 654 3 210XT2OFF XTS DIVAx XT5V RSELxXT20FF：用来控制XT2 晶振的开启和关闭，置1 时关闭，置0 时，开启XTS：用来选择低速晶体的工作模式（可忽略）DIVAx：用来选择ACLK 的分频系数XT5V: 无用。
基于MSP430单片机的电子时钟设计说明
基于MSP430单片机的电子时钟设计说明
一、需求分析
本设计的目标是基于MSP430单片机来设计一款电子时钟。
电子时钟
可以用来显示当前的时间，比如时、分、秒；同时还具有闹钟功能，即可
以设置每天一些时刻提醒用户，提醒用户做件事情。
设计时，要注意以下
几个方面：
1、时间流逝的准确性：电子时钟的核心功能是准确显示当前的时间，即时针、分针、秒针在正确地流逝；同时也要考虑时间的准确性，用户可
以设置任意时间，时钟计时要按照设置的时间进行计时。
2、系统稳定性：电子时钟的系统稳定性极其重要，不能因为短暂的
停电等扰动，导致系统失去稳定，时间乱跳。
3、外观设计：在外观设计方面，电子时钟要求具有精美、简约的外观，而且要求清晰显示时间内容，用户可以视觉上感受时间的运行，同时
操作简单，操作界面友好；同时，为了满足用户的要求，要能够设置闹钟，并且有红色指示灯和蜂鸣器来提醒。
二、设计要求
1、MSP430单片机：采用MSP430F169作为主控制器，芯片的16位CPU具有较强的数据处理能力，可以有效调整时间性能，满足电子时钟计
时要求。
2、时间及闹钟设置：采用4×4键盘模块作为时间及闹钟设置。
MSP430G2553时钟,MSP430G2553时钟配置
MSP430G2553 时钟,MSP430G2553 时钟配置MSP430G2553 系统时钟和振荡器时钟系统由基本时钟模块提供支持，此时钟模块支持一个32768Hz 手表晶体振荡器、一个内部超低功耗低频振荡器和一个内部数字控制振荡器（DCO）。
基本时钟模块专为同时满足低系统成本及低功耗要求而设计。
内部DCO 提供了一个快速接通时钟源并可在不到1µs 的时间里实现稳定。
基本时钟模块提供了以下时钟信号：•辅助时钟（ACLK），此时钟由一个32768Hz 手表晶振或内部LF 振荡器提供信号源。
•主时钟（MCLK），CPU 所采用的系统时钟。
•系统子时钟（SMCLK），外设模块所采用的子系统时钟。
用于校准DCO 输出频率的DCO 设定值存储于信息内存的A 段中。
主DCO 特性MSP430G2553 时钟1，MSP430G2553 能做到超低功耗，合理的时钟模块是功不可没的。
但是功能强大的时钟模块设置起来也相对复杂一些。
2，MSP430G2553 的时钟源有：（1），外接低频晶振LFXT1CLK：低频模式接手表晶体32768Hz，高频模式450KHz~8MHz；（2），外接高速晶振XT2CLK：8MHz；（3），内部数字控制振荡器DCO：是一个可控的RC 振荡器，频率在0~16MHz；（4），超低功耗低频振荡器VLO：不可控，4~20KHz 典型值为12KHz；3，时钟模块：430 的时钟模块有MCLK SMCLK ACLK ：（1），主系统时钟MCLK：提供给MSP430 的CPU 时钟。
可以来自LFXT1CLK XT2CLK DCO VLO 可选，默认为DCO。
（2），子系统时钟SMCLK：提供给高速外设。
可以来自LFXT1CLK XT2CLK DCO VLO 可选，默认为DCO。
（3），辅助系统时钟ACLK：提供给低速外设。
MSP430编程(一)—— 时钟配置
MSP430编程（一）——时钟配置geweilin 2010.03.13笔者认为这篇文章只适合msp430的初学者，如果你已经熟悉430编程，那么这篇文章对你的用途不大。
msp430的时钟非常灵活，这篇文章将以msp430x1xx为例主要介绍器件的基本时钟模块（Basic Clock Module，以下称：时基模块）及其配置方法（以下所述均是针对msp430x1xx系列，其它系列读者可以参考相应的User’s guide）。
(一) 时基模块简介msp430的时基模块支持低功耗和超低功耗。
使用3个内部时钟信号，用户可以在性能和低功耗之间找到最佳的平衡点。
这个时基模块可以被配置为不使用任何外部元件、使用一个电阻、使用一个或两个晶体振荡器或陶瓷振荡器，所有这些完全可有软件控制。
时基模块包括2个或3个时钟源：□ LFXT1CLK: 低频/高频振荡器，既可以使用低频的32768HZ的手表晶体，也可以使用450KHZ- 8MHZ的标准的晶体振荡器或者陶瓷振荡器。
□ XT2CLK: 可选的高频振荡器，可以使用标准的晶体振荡器或者陶瓷振荡器，也可以使用450KHZ- 8MHZ 的外部时钟源。
□ DCOCLK: 内部RC型数控振荡器。
可以从时基模块获得3个时钟信号：□ ACLK: 辅助时钟，ACLK由LFXT1CLK时钟源经过1、2、4或者8分频得到，他可由软件选择配置到某个特定的外设上。
□ MCLK: 系统主时钟，MCLK可由软件选择LFXT1CLK、XT2CLK（如果可用的话）、或者DCOCLK作为时钟源，经过1、2、4或者8分频后得到，它被用来供CPU和系统使用。
□ SMCLK: 系统子时钟，SMCLK可由软件选择LFXT1CLK、XT2CLK（如果有的话）、或者DCOCLK作为时钟源，经过1、2、4或者8分频后得到，他可由软件选择供某个外设使用。
时基模块的框图如图1所示：注意：对于msp430x11x和msp430x12xx系列的单片机没有XT2振荡器，而是由LFXT1CLK代替XT2CLK。
msp430时钟配置
近期要参加电子设计大赛，我们的微处理器选择了msp430（高性能不说，关键很多系列的芯片可到TI官网免费申请到），本人负责软件，之前并没有深入接触过msp430系列的单片机，但还稍稍有点51的底子，现将本人学习430的一点小心得与大家分享~********************************基于MSP430F169******************************在MSP430单片机中，一个时钟周期 = MCLK晶振的倒数。
如果MCLK是8MHz，则一个时钟周期为1/8us。
MSP430单片机的时钟模块主要包括：三个时钟：辅助时钟ACLK 、主时钟MCLK 、子系统时钟SMCLK三个振荡器：低频时钟源LFXT1 （一般外接32768HZ的手表晶振）、高频时钟源XT2（一般外接8MHZ晶振）、数字控制RC振荡器（系统默认是800KHZ）而MSP430单片机工作所需时钟就是由这些振荡器振荡后经处理产生的。
(1)ACLK:是LFXT1CLK信号经1/2/4/8分频后得到的，主要用作低速外围的时钟(2)MCLK：是LFXT1CLK,XT2CLK,DCOCLK的三者之一决定，由软件选择，然后经1/2/4/8分频后得到，主要用于CPU和系统(3)SMCLK：可由LFXT1CLK和DCOCLK，或者XT2CLK与DCOCLK决定，然后经1/2/4/8分频后得到,主要用于高速外围模块*************************************寄存器配置************************************MSP430的时钟模块由DCOCTL, BCSCTL1, BCSCTL2, IE1, IFG1这五个寄存器来确定，具体的功能如下所示：(1)DCOCTL: DCO控制寄存器，地址为56H，初始值为60H// 7 6 5 4 3 2 1 0// DCO2 DCO1 DCO0 MOD4 MOD3 MOD2 MOD1 MOD0//// DCO0~DCO2: DCO Select Bit,定义了8种频率之一，而频率由注入直流发生器的电流定义// MOD0~MOD4: Modulation Bit,频率的微调(2)BCSCTL1(ACLK): Basic Clock System Control 1,地址为58H,初始值为84H// 7 6 5 4 3 2 1 0// XT2OFF XTS DIVA1 DIVA0 XT5V RSEL2 RSEL1 RSEL0//// RSEL2~RSEL0: 选择某个内部电阻以决定标称频率（0最低，7最高）// XT5V: 1,该比特未用，必须选择复位// DIVA0~DIVA1: 选择ACLK的分频系数。
基于MSP430单片机的实时时钟设计
基于MSP430单片机的实时时钟设计基于MSP430单片机的实时时钟设计是一个简单而有趣的项目，可以将当前的时间以数码管的形式显示出来。
本文将介绍如何使用MSP430单片机和数码管来实现实时时钟，包括时钟芯片、显示部分的接线和编程等方面。
首先，我们需要准备的材料和工具有：1. MSP430单片机开发板（例如MSP-EXP430G2 LaunchPad）2.DS1302实时时钟芯片3.4位共阳数码管（例如TM1640）4.杜邦线若干5.面包板6.12MHz晶振7.调试器和编程软件（例如MSP-FET430UIF和MSP430-GCC）接下来，我们开始进行实时时钟的设计。
1.硬件连接：a.将MSP430单片机开发板连接到计算机，并打开编程软件。
b.将DS1302实时时钟芯片插入面包板，并根据其引脚定义连接到MSP430单片机的端口。
c.将4位共阳数码管插入面包板，并根据其引脚定义连接到MSP430单片机的端口。
2.编程设计：a.在编程软件中创建一个新的项目，选择MSP430单片机的适当型号，并设置时钟频率为12MHz。
b.导入DS1302和TM1640的相关库文件，并进行必要的初始化设置。
c.配置MSP430单片机的端口，使其与DS1302和TM1640的引脚连接匹配。
d.编写程序代码，实现实时时钟的功能，包括获取当前时间、将时间转换为数码管的显示格式以及控制数码管进行显示。
3.调试和测试：a.将MSP430单片机从计算机中断开，并将其与电源连接，确保其正常运行。
b.观察数码管是否正确显示当前时间，包括小时、分钟和秒数。
c.如果有错误或不完善的地方，重新调试和修改程序代码，直到实时时钟正常工作。
通过上述步骤，我们可以成功地设计一个基于MSP430单片机的实时时钟（数码管显示）。
这个项目可以作为学习和实践嵌入式系统和单片机编程的绝佳机会，同时也可以作为一个有用和有趣的作品展示给别人。
这个设计还可以进一步扩展和改进，例如添加日期显示功能、设置闹钟功能等。
基于MSP430单片机的电子时钟设计
基于MSP430单片机的电子时钟设计电子时钟是一种使用数字显示时钟时间的设备，它通常基于单片机这样的微控制器。
本文将介绍基于MSP430单片机的电子时钟设计。
首先，我们需要确定设计的目标和功能。
电子时钟主要有如下的功能：1.显示时间：时、分、秒2.显示日期：年、月、日3.设置时间和日期4.声控灯光：根据环境光线亮度调节屏幕亮度5.闹钟功能：设定闹钟时间并响铃提醒6.温度显示：显示当前室内温度接下来，我们将逐步设计和实现这些功能。
1.选择硬件平台MSP430是一款基于16位RISC架构的低功耗单片机，它被广泛应用于嵌入式系统的开发。
我们选择MSP430单片机作为我们的硬件平台。
具体型号可以根据自己的需求进行选择。
2.硬件设计电子时钟设计中的硬件包括MSP430单片机、显示模块、温度传感器、声音传感器、时钟电路等。
通过合适的接口将这些模块连接起来。
3.软件设计电子时钟的软件设计包括两个部分：主控程序和外围设备的驱动程序。
我们将使用C语言进行编程。
主控程序主要包括以下几个功能模块：-时钟模块：通过MSP430单片机的定时器模块实现时钟的计时和显示。
-温度模块：通过温度传感器获取当前室内温度，并将其显示在屏幕上。
-日期和时间模块：通过设置模块实现对日期和时间的设置和显示功能。
-声控灯光模块：通过声音传感器检测环境光线亮度，并自动调节屏幕亮度。
-闹钟模块：设置闹钟时间并在指定的时间响铃提醒。
外围设备的驱动程序主要是对显示模块、温度传感器和声音传感器的驱动和接口设计。
4.软硬件调试和测试5.系统封装和优化完成软硬件调试测试后，我们可以将所有的电子设备安装在一起，并进行系统封装。
在封装过程中，我们需要确保电子设备的连接稳定和正确，并保持良好的通风和散热。
在封装完成后，我们还可以对系统进行一些优化，例如增加使用者友好的界面、优化显示效果等。
综上所述，基于MSP430单片机的电子时钟设计涉及硬件和软件两个方面。
通过合理的硬件连接和编写高效的控制程序，我们可以实现时钟的显示、日期和时间的设置、闹钟功能、温度显示等功能。
关于（单片机）msp430的时钟资料
关于（单⽚机）msp430的时钟资料msp430f5419/38学习笔记之时钟系统(2011-11-30 10:41:30)分类： msp430标签：msp430f541xmsp430f543xucs时钟系统注：msp5419/38中，如果你使⽤SMCLK做TIMER_A的时钟，那么进⼊低功耗3或低功耗4是不会把SMCLK关掉的，这点5系列和其他系列的不⼀样。
UCS模块是⼀个低成本超低功耗系统，通过选择使⽤3个内部时钟信号，⽤户可以得到性能和功耗的最佳平衡点。
UCS可以由软件配置其⼯作模式，如配置成：不需要任何外部器件、使⽤ 1或 2个外部晶振等。
⼀、时钟系统UCS模块具有5个时钟源：XT1CLK：低频/⾼频振荡器，既可以与低频 32768HZ钟振、标准晶振、外部振荡器，⼜可以与外部4M-32MHZ时钟源⼀起使⽤，XT1CLK可以作为FLL模块内部的参考时钟。
有些芯⽚XT1CLK只允许使⽤外部的低频晶振，具体可参考数据⼿册；XT2CLK：可选⾼频振荡器，可与标准晶振，振荡器或者 4MHZ~32MHZ外部时钟源⼀起使⽤；VLOCLK：内部低功耗、低频振荡器，频率典型值为10KHZ；REFOCLK：内部低频振荡器，典型值为 32768HZ，可作为 FLL基准时钟源；DCOCLK：可以通过 FLL来稳定的内部数字控制振荡器（DCO）；DCOCLK经过 FLL分频后可得DCOCLKDIV。
UCS模块可以提供3种时钟信号：ACLK：辅时钟；MCLK：系统主时钟；SMCLK：⼦系统主时钟。
⼆、UCS操作PUC之后，UCS的默认配置模式如下：XT1CLK 选择LF模式下的XT1作为时钟源，ACLK 选择 XT1CLK 作为时钟源；MCLK 选择DCOCLKDIV作为时钟源；SMCLK 选择DCOCLKDIV作为时钟源；FLL操作使能，FLL基准时钟（FLLREFCLK）选择XT1CLK；XIN 和 XOUT作普通IO ⼝使⽤，禁⽌了 XT1 功能，直到 I/O ⼝重新配置为 XT1 模式；如果有 XT2IN 和XT2OUT，则⼀并配置为普通 IO ⼝，禁⽌ XT2 功能。
MSP430教程9：MSP430单片机时钟模块
MSP430的时钟模块由低速晶体振荡器LFXT1、高速晶体振荡器XT2（MSP430 X11X,MSP430X12X没有）、数字控制振荡器DCO、琐相环FLL（MSP430X16X以上包括）和增强型琐相环FLL+等部件组成。
MSP430X1XX基本时钟模块有三个时钟输入源LFXT1CLK(低速32768Hz,高速4 50Hz到8MHz)、XT2CLK(450Hz到8MHz)、DCOCLK，提供以下三种时钟信号1.ACLK辅助时钟：由LFXT1CLK信号经1、2、4、8分频后得到，可以由软件选作各个外围模块的时钟信号，一般用于低速外设。
2.MCLK系统主时钟：MCLK可由软件选择来自LFXT1CLK、XT2CLK、DCOCLK三者之一，然后经1、2、4、8分频得到，MCLK主要用于CPU和系统。
3.SMCLK子系统时钟：可由软件选自LFXT1CLK和DCOCLK（MSP430X11X、MSP 430X12X系列，因其不含XT2），或XT2CLK和DCOCLK，然后经1、2、4、8分频得到。
SMCLK主要用于高速外围模块。
系统频率与系统的工作电压密切相关（MSP430工作电压1.8V~3.6V,编程电压2.7V~3.6V）,所以不同的工作电压，需要选择不同的系统时钟。
当两个外部振荡器失效时，DCO振荡器会自动被选作MCLK的时钟源。
PUC信号之后，DCOCL K被自动选作MCLK和SMCLK的时钟信号，LFXT1CLK被选作ACLK的时钟信号，根据需要MCLK和SMCLK的时钟源可以另外设置。
控制时钟模块的三个寄存器为DCO控制寄存器DCOCTL、基本时钟系统控制寄存器1BCSCTL1、基本时钟控制寄存器2BCSCTL21.DCOCTL7 6 5 4 3 2 1 0 DCO2 DCO1 DCO0 MOD4 MOD3 MOD2 MOD1 MOD0DCO.0~DCO.2 定义8种频率之一（DCO=0~DCO=8），可分段调节DCOCLK 频率，相领两种频率相差10%。
低功耗MCU动态时钟分析
低功耗MCU动态时钟分析
本文结合MSP430 系列微处理器，详细论述了通过控制改变MCU 的时钟频率来降低功耗的设计方法。
1 功耗产生的原因
在CMOS 电路中，功耗损失主要包括静态功耗损失和动态功耗损失两部分。
其中静态功耗主要是由反偏PN 结的漏电流和晶体管的亚阈值电流引起的，其最主要的形式就是漏电损失。
其实CMOS 电路理论上不会有静电功耗损失，因为从供应电源到地面没有直接的路径，但实际上晶体管总会有漏电电流的出现，从而出现漏电损失。
在0.18μm 工艺水平之下，其在功耗中所占比重大约为5%～10%，一般可以忽略(但是随着工艺的提高，供电电压的降低，又使其所占比重逐渐上升)。
这样，在CMOS 电路中，动态功耗就成了这个系统功耗的主要组成部分，约占整体功耗的90%以上。
定量地分析电路的动态功耗，可用以下公式表示：
其中：C 为负载电容;VDD 为电源电压;?琢为翻转几率，即每个时钟周期中发生的充放电周期个数;fCLK 为时钟频率。
从这个公式可以看到如何降低动
态功耗从而降低整个CMOS 电路的功耗。
即可以减小翻转的负载电容，降低电源电压，减小节点的翻转几率，或者降低时钟频率。
本文将主要围绕如何动态降低时钟频率实现低功耗设计。
2 动态时钟低功耗管理原理
MCU 系统设计是个很复杂的过程，在一些条件下可能会用到整个系统
的所有硬件资源，但是在一些应用中可能只需要其中很少的一部分硬件资源;在某些应用中可能需要很高的时钟频率，而在其他应用中却可以工作在很低的工作频率中。
例如：当任务量很大时，MCU 满负荷工作，则需要较高的时钟频。
