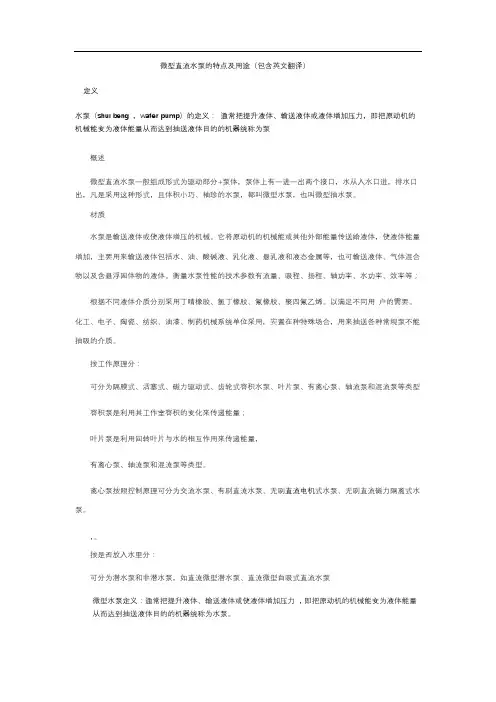

微型直流水泵的定义以及种类(精)

定义

水泵（shuǐ bèng，w ater pump）的定义：通常把提升液体、输送液体或使液体增加压力 , 即把原动机的机械能变为液体能量从而达到抽送液体目的的机器统称为泵。

概述

水泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。离心泵按照控制原理可分为交流水泵、有刷直流水泵、无刷直流电机式水泵、无刷直流磁力隔离式水泵。

微型水泵种类

交流微型水泵

有刷直流水泵

无刷直流水泵（电机式）

无刷直流水泵（磁力驱动隔离式）（成都市-诺成-科技）

各种微型水泵的特点

1、微型交流水泵：

交流水泵的换向是通过市电的50HZ 的频率变化的，其转速很低，交流水泵里面没有电子元器件，可以耐高温，同样的扬程交流水泵的体积和功率是直流无刷水泵的5-10倍。优点：价格便宜，生产厂家也比较多

2、有刷直流水泵：

水泵工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成，只要电机转动碳刷就会产生磨损，电脑水泵运行到一定的时候，碳刷磨损间隙变大，声音也会随之增大，连续运行几百小时之后碳刷就不能起到换向的作用了。

优点：价格低廉。

3、无刷电机式直流水泵：

电机式无刷直流水泵是采用无刷直流电机加上叶轮之后组成的。电机的轴与叶轮连在一起，水泵的定子和转子之间是有间隙的，使用时间长了水会渗透进入电机里增加了电机烧坏的可能。

优点：无刷直流电机已标准化，有专门的厂家大批生产，成本比较低，效率高。

4、无刷直流磁力驱动水泵：

无刷直流水泵采用了电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴及陶瓷轴套，轴套通过注塑与磁铁连成整体也就避免了磨损，因此无刷直流磁力式水泵的寿命大大增强了。磁力隔离式水泵的定子部分和转子部分完全隔离，定子和电路板部分采用环氧树脂灌封，100%防水，转子部分采用永磁磁铁，水泵机身采用环保材料，噪音低，体积小，性能稳定。可以通过定子的绕线调节各种所需的参数，可以宽电压运行。

优点：寿命长，噪音低可达35dB 以下，可用于热水循环。电机的定子和电路板部分采

用环氧树脂灌封并与转子完全隔离，可以水下安装而且完全防水，水泵的轴心采用高性能陶瓷轴，精度高，抗震性好。

微型水泵参数性能

NC34/NC35系列

电压范围：直流4.5v-12v; 扬程范围：0.4m-3m; 流量范围：100-250L/H (NC42系列

电压范围：直流 6v-24v; 扬程范围：1.5m-7m; 流量范围：246-620L/H NC50系列

电压范围：直流12v-24v; 扬程范围：1.5m-16m; 流量范围：1030-3500L/H

特点：

特点：

1. 寿命长，无需保养，体积小效率高，功耗低

2. 设计结构优良：水泵头与电机转子空腔联通，电机转子空腔与电机定子完全隔离，做到完全防水防漏并电机水泵效率高

3. 安全卫生，环保节能（因是无刷是电子控制换向固无火花产生，无碳刷粉尘污染）。

4. 水泵的轴心采用高性能陶瓷轴，精度高，耐磨性好, 声音极低，可用于水床循环，水床加热等

5. 水泵中的三相直流电机可以实现PWM 调速，模拟信号输入调速，电位器手动调速，可以实现对扬程和流量调节。

6. 三相无刷电机，具有叶轮转子卡死保护，反接保护，过载保护，过流保护。

7. 三相无刷电机，控制为软启动，无冲击，启动功耗小。

8. 水泵可完全潜水，也可不潜水工作（安装位置低于液面即可）

9. 可根据用户要求定制并按照客户的要求来设计水泵

10. 三相无刷电机可以耐100度高温。

应用范围：

可用于电脑水冷系统, 太阳能喷泉, 桌面喷泉，工艺品，咖啡机，饮水机，泡茶器，倒酒器，无土栽培，淋浴器，妇洗器，洗牙器，热水器加压, 水暖床垫, 热水循环，游泳池水循环过滤, 洗脚冲浪按摩盆, 冲浪按摩浴缸, 汽车冷却循环系统, 加油器, 加湿器, 空调机，洗衣机，医疗器械，冷却系统，卫浴产品。

无刷直流水泵（磁力泵）工作原理

无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子，转子中间有直接注塑成型的轴套，通过高性能陶瓷轴固定在壳体中，电机的定子与电路板部分采用环氧树脂胶灌封于泵体中，定子与转子之间有一层薄壁隔离，无需配以传统的机械轴封，因而是完全密封。电机的扭力是通过矽钢片（定子）上的线圈通电后产生磁场带动永磁磁铁（转子）工作运转。对磁体进行n (n为偶数级充磁使磁体部分相互组成完整藕合的磁力系统。当定子线圈产生的磁极与磁铁的磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。

无刷直流水泵通过电子换向，无需使用碳刷，磁体转子和定子矽钢片都有多级磁场，当磁体转子相对定子旋转一个角度后会自动改变磁极方向，使转子始终保持同级排斥，从而使无刷直流磁力隔离泵有较高的转速和效率。

磁力隔离泵的定子与转子完全隔离，完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。而且可以完全潜水使用并且完全防水，有效的提高了泵的使用寿命及性能。

组成及其特点

无刷直流水泵（磁力隔离泵）由泵体（隔离件），电机定子，轴，轴承和转子水叶（磁体和叶轮）几部分组成：

磁体（钕铁硼永磁体）

由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。隔离件

在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：其中Pe －涡流；K —常数；n —泵的额定转速；T －磁传动力矩；F －隔套内的压力；D －隔套内径；一材料的电阻率；—材料的抗拉强度。当泵设计好后，n 、T 是工况给定的，要降低涡流只能从F 、D 等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

轴

由于无刷直流磁力隔离泵是通过通电线圈带动转子旋转来工作的，旋转为了保持转子转动的平稳及噪音，采用高性能陶瓷轴与轴套配合，可以达到很高的精度，有效的减少了旋转阻力及噪音。

滑动轴承

磁力泵滑动轴承的材料有工程塑料塑钢（POM ）或陶瓷。由于塑钢（POM ）及陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程
