高速铁路调联联试及运行试验课件

合集下载

高速铁路联调联试—2

高速铁路联调联试—2
害及异物侵限监测等系统的设备技术文件; ➢ (5)静态验收报告(含静态测试报告)及审查意见、不合格项目的整改情况及复测报告; 来自 (6)动态验收所需的其他资料。
2023年10月19日星期四
18
四、高速铁路动态检测有关要求
❖ 3. 动态检测工作流程:
(1)现场检测准备和动车组上线条件确认; (2)逐级提速联调联试; (3)信号系统联调联试; (4)全线拉通。 根据检测结果及时进行问题整改、复测。
❖ 4. 桥梁动力性能
❖ 主要测试动车组的空、重车以各种速度通过桥梁工点时,桥梁的自振特性和
动力响应(竖横向自振频率、阻尼比、动力系数、挠跨比、梁端转角、支座竖
横向动位移、竖横向振幅、强振频率、竖横向振动加速度、梁缝两侧钢轨支
点横竖向位移) 。
2023年10月19日星期四
3
三、工务系统联调联试主要内容
❖ (3)轨道检测车检测速度160km/h,高速综合检测列车可以进行180km/h以 上各速度等级检测。
检测流程图
2023年10月19日星期四
12
三、工务系统联调联试主要内容
武汉高速铁路 职业技能训练段
❖ 10. 车辆动态响应
❖ 包括车体横向加速度、车体横向加速度变化率、车体垂向加速度、构架横向 和垂向加速度、轴箱垂向加速度等。
工作流程图
武汉高速铁路 职业技能训练段
2023年10月19日星期四
试验流程图
测试设备图 4
三、工务系统联调联试主要内容
武汉高速铁路 职业技能训练段
❖ 5. 隧道内列车空气动力学测试
❖ 测试动车组通过隧道和在隧道内交会时列车表面及车厢内部空气压力变化,验
证动车组在隧道内运行及交会的空气动力效应是否满足相关标准要求,验证动车 组高速通过隧道时运行的安全性、舒适性和隧道设计参数的合理性。

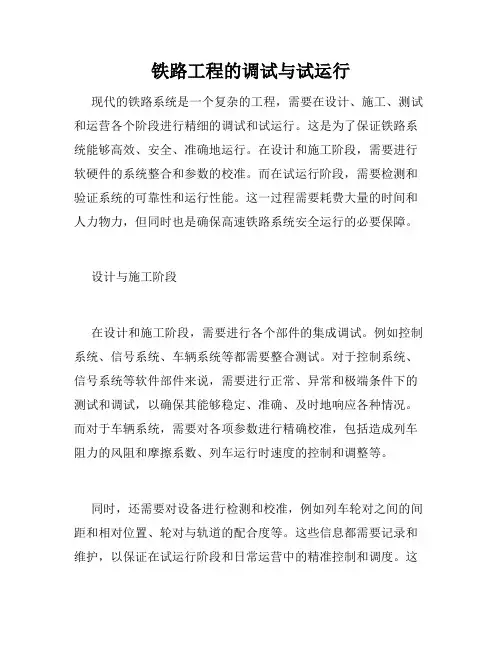

铁路工程的调试与试运行

铁路工程的调试与试运行

铁路工程的调试与试运行现代的铁路系统是一个复杂的工程,需要在设计、施工、测试和运营各个阶段进行精细的调试和试运行。

这是为了保证铁路系统能够高效、安全、准确地运行。

在设计和施工阶段,需要进行软硬件的系统整合和参数的校准。

而在试运行阶段,需要检测和验证系统的可靠性和运行性能。

这一过程需要耗费大量的时间和人力物力,但同时也是确保高速铁路系统安全运行的必要保障。

设计与施工阶段在设计和施工阶段,需要进行各个部件的集成调试。

例如控制系统、信号系统、车辆系统等都需要整合测试。

对于控制系统、信号系统等软件部件来说,需要进行正常、异常和极端条件下的测试和调试,以确保其能够稳定、准确、及时地响应各种情况。

而对于车辆系统,需要对各项参数进行精确校准,包括造成列车阻力的风阻和摩擦系数、列车运行时速度的控制和调整等。

同时,还需要对设备进行检测和校准,例如列车轮对之间的间距和相对位置、轮对与轨道的配合度等。

这些信息都需要记录和维护,以保证在试运行阶段和日常运营中的精准控制和调度。

这些调试工作需要在整个系统集成完成之前完成,以确保系统的可靠运行。

试运行阶段试运行阶段是高速铁路系统中最关键的阶段之一。

在试运行阶段,需要对整个系统进行逐步验证和检测,以确保系统能够满足使用要求。

试运行包括试跑、试验、试乘、试验实例,以及车辆性能测试和对整个系统运行情况的检测。

试跑的主要目的是检测轨道状态和车辆的运行性能。

试跑需要注重速度、曲线半径、坡度、弯曲等因素的影响,以确保车辆的安全和运行速度。

而试验则需要验证各个系统在复杂情况下的运作情况,例如强电干扰、电场干扰、雷电等极端情况下系统是否仍能正常运作。

同时也需要验证各个系统的互操作性,例如不同厂家的控制系统之间是否具有良好的兼容性。

试乘测试能够提供一个更加真实的测试环境。

测试组织者会邀请普通乘客进行测试,以测试车辆的人员容量、乘坐舒适度、车身稳定性等因素。

试验实例是针对特殊情况下进行的测试,例如旅客起火、列车撞车等情况下的应急处理能力。

高速铁路运营调度系统课件

高速铁路运营调度系统课件
协同决策
通过协同决策技术,实现多个调度员之间的协同工作,提高调度效 率。
故障应对
在发生故障时,各子系统能够快速响应,协同应对,确保列车安全运 行。
04
高速铁路运营调度系统 的应用案例
北京南站运营调度系统
概述
北京南站是中国的铁路特等站之一,其运营调度系统对于列车运 行管理至关重要。
系统功能
该系统主要负责列车运行计划的编制、调整和执行,以及列车运行 状态的实时监控。
绿色化运营调度系统
总结词
绿色化运营调度系统注重环境保护和可持续发展,通过优化调度方案,降低高 速铁路的能耗和排放,实现绿色出行。
详细描述
绿色化运营调度系统将环保理念融入运营调度中,通过精确控制列车的运行时 间和速度,降低能源消耗和排放。同时,该系统还鼓励使用可再生能源和清洁 能源,推动高速铁路行业的可持续发展。
06
高速铁路运营调度系统 的挑战与解决方案
系统安全与可靠性挑战及解决方案
系统安全与可靠性挑 战
复杂环境下的调度决 策难度
高速度运行带来的安 全风险
系统安全与可靠性挑战及解决方案
设备故障对系统稳定性的影响 解决方案 建立严格的安全监管机制
系统安全与可靠性挑战及解决方案
采用高可靠性的硬件和软件技术 实施定期的维护和检修计划
列车调度指挥
通过调度指挥系统,对列车进行统一调度和指挥,实现列车运行 的高效管理。
通信与信息技术
数据传输
利用高速数据传输技术,实时传 输列车运行数据、监控图像等信
息。
无线通信
提供稳定的无线通信服务,保障列 车与地面之间的信息传递。
信息共享
实现各系统间的信息共享,提高运 营调度决策的准确性和及时性。

高速铁路线路PPT课件

高速铁路线路PPT课件

隧道施工方法
高速铁路隧道施工方法主要有矿山法、 盾构法、TBM法等,其中矿山法适用于 各种地质条件,盾构法和TBM法适用于 特定地质条件下的快速施工。
隧道施工技术
高速铁路隧道施工技术包括超前地质 预报、开挖与支护、防水与排水、二 次衬砌等,确保隧道施工的安全和质 量。
桥梁隧道连接处设计要点
连接方式
施工图设计
完成施工图纸设计,明确各项工程细节。
典型案例分析:京沪高铁线路设计
线路概况
连接北京和上海,全长1262公里, 设计时速350公里/小时。
选址原则
选择平原地区,避开山区和水网地区, 减少工程难度和成本。
设计特点
采用无砟轨道、高速道岔等先进技术, 确保列车运行平稳、安全。
经济效益
缩短旅行时间,提高运输效率,促进 沿线地区经济发展。
道岔、曲线等关键部位设计
道岔设计
高速铁路道岔采用大号码、可动心轨结构,具有高通过速度 、高稳定性、高安全性的特点。设计时需考虑道岔的几何尺 寸、结构强度、刚度及稳定性等因素。
曲线设计
高速铁路曲线设计需考虑曲线半径、超高设置、缓和曲线长 度等因素,以保证列车在曲线上的运行安全性和舒适性。同 时,还需考虑曲线地段的养护维修条件及经济性等因素。
应急处置、应急资源保障等方面。
提高运营效率和服务质量的途径
要点一
提高运营效率
要点二
提高服务质量
通过优化列车运行图、提高列车运行速度、缩短停站时间 等措施,提高高速铁路的运营效率。
加强员工培训,提高服务意识和技能水平;完善车站和列 车服务设施,提供更加便捷、舒适的服务环境。同时,加 强与其他交通方式的衔接和协调,提高旅客出行效率。
感谢观看

铁路联调联试

铁路联调联试

8
高速铁路联调联试及运行试验
2010年底前还将计划开通沪杭、海南东环、广珠、 长吉和广深等高速铁路。 2011年计划开通京沪、哈大、京石、石武、津秦、 宁杭、杭甬、汉宜和合蚌等高速铁路。 2012年计划开通厦深、郑徐、成绵乐、武黄、汉 孝、武咸、南黎和盘营等高速铁路。 2013、2014年计划开通兰渝、贵广、哈齐和沪昆 等高速铁路,届时,我国高速铁路运营里程将达1.5 万公里。
供 电 系 统
变 电 系 统
接 触 网 系 统
电 力 系 统
远 程 监 控 系 统
车 载 子 系 统
地 面 子 系 统
联 锁 子 系 统
CTC
调 度 集 中
通 信 系 统
集 成
车 体
转 向 架
牵 引 系 统
制 动 系 统
列 车 网 络 系 统
运 输 计 划
运 行 管 理
车 辆 管 理
供 电 管 理
客 运 调 度
列控系统测试--自2005年至2007年,在北京铁道环行试验 基地和胶济铁路成功进行了CTCS-2级列控系统试验,并在全国主 要提速干线进行了拉通试验及试运行,为第六次铁路大提速成功实 施提供了基础。
22
高速铁路联调联试及运行试验
第六次提速试验 在2007年4月18日第六次大面积提速调图前,
进行了3次大范围的提速阶段检查和试验(包括牵 引试验、平推检查和模拟运行等),通过这些标志 性的检查和试验,及时对现场的提速改造进度和效 果进行评价,根据试验结果、制定出了后续的施工 及养护计划,指导现场开展相关提速工作,推进了 提速区段轨道养护方法、手段和思路的变革,形成 了我国高速铁路联调联试的雏形。
工程开通前
个别系统试验 联合调试

高铁信号设备联调联试培训课件

高铁信号设备联调联试培训课件
1.1.1 设备单项调试包括、信号机、轨道电路、转 换设备、电源屏、车站联锁、列控中心、应答器、 无线闭塞中心、临时限速服务器、调度中心等设 备安装完成后,与其他设备未连接前的调整试验;
高铁信号设备联调联试
1.2 子系统调试包括联锁、列控、调度集中、信号 集中监测等各子系统内功能和性能调整试验;
电源屏3
电源屏2 电源屏1
交流接触器 、内部汇接 及电源采样
C级防雷及系 统监测部分
监控单元
自然冷却风道
模块背板(外 为防护盖板)
系统输入 及输出防 雷部分
鼎汉信号电源模块使用介绍---输出供电方式
电源模块采用“1+1”方式热机备份: 直流模块直接并联输出,自主均流; 交流模块主备工作,切换间断时间小于150ms。
信号机单项调试
信号机灯光调试良好、显示正确,同 架信号机两个同一颜色的灯光色谱应 接近一致,同一机柱同方向安装的各 个机构灯位中心应在同一垂直线上。
信号机的显示距离
(1)进站信号机不得小于1 000 m;在 地形、地物影响视线的地方,在最坏条 件下不得小于200 m。
(2)高柱出站、高柱进路信号机不得小 于800 m。
PZG系统直供时外电网Ⅰ/Ⅱ路供电选择操作方法
外电网Ⅰ/Ⅱ路供电状态间切换操作步骤参照上方的正常工作/紧急直供切 换步骤,Ⅰ路转Ⅱ路直供供电时按由左向右的顺序进行操作,由Ⅱ 路转 Ⅰ路直供供电时按由右向左的顺序进行操作。
系统正 常供电 时组合 开关的 状态图

正常供 电/直 供供电 转换开

系统紧急直供供电时 组合开关的状态图示
系统 正常 供电 时组 合开 关的 状态 图示
正常 供电
/ 直供 供电 转换 开关

高速铁路轨道精调-PPT

高速铁路轨道精调-PPT
41
Ⅲ. 静态、动态精调方法
7、关于极值管理和均值管理
1)极值管理:根据轨道检测偏差结果,特别是Ⅲ、 Ⅳ级偏差,通过削峰填谷方法,及时处理轨道局部不平 顺,以保证行车安全和提高轨道平顺性。
42
Ⅲ. 静态、动态精调方法
7、关于极值管理和均值管理
2)均值管理:根据TQI的分布,结合波形图,对 TQI单项和总值明显偏大区段、波形不良区段,进行针 对性的调整,是提高轨道整体平顺性的根本性措施。
5
70m波长
轨向(mm)
5
6
15
/
/
/
/
/
6
12
/
/
/
/
/
高低(mm)
/
120m波长
轨向(mm)
/
/
/
/
5
6
12
15
/
/
/
5
6
10
12
大轨距(mm)
/
+4
+8
+12
+3
+4
+7
+8
小轨距(mm)
-2
-3
-6
-8
-2
-3
-5
-6
水平(mm)
4
5
10
13
3
5
7
8
三角坑(mm) (基长2.5m)
/
4
8
10
6)对于测量给出的调整量,现场要用30m弦线、轨距 尺核查,不一致时,以手工测量为准。
30
Ⅲ. 静态、动态精调方法
4、轨道精调方法
7)现场应采用30m弦线对方向、高低,用轨距尺对轨 距、水平进行核查,之后方可进行轨道状态调整。弦线的 搭接长度应不小于5m。

高速铁路联调联试工作课件讲义

高速铁路联调联试工作课件讲义

(四)沪宁城际高铁
1、工程概况
沪宁城际高速铁路是长江三角洲地区城际客运铁路规划线网的主骨架, 是城际线网宁-沪-杭-甬“Z”型主轴的重要组成部分。线路走向基本并 行于既有沪宁铁路,起自上海(虹桥),经昆山、苏州、无锡、常州、丹 阳、镇江至南京,正线全长300.209km。沿线设上海、上海西、南翔北、 安亭北、花桥、昆山南、阳澄湖、苏州园区、苏州、苏州新区、无锡新区、 无锡、惠山、戚墅堰、常州、丹阳、丹徒、镇江、宝华山、仙林、南京共 21个车站,其中南翔北、安亭北、花桥、昆山南、惠山五站为高架站,另 预留车站10个。线路无砟轨道结构采用CRTSⅠ型板型式。全线路基土石方 1059万方;桥梁181座213.91公里(其中特大桥66座203.992公里,大中小 桥115座10.757公里),涵洞193座4265.4横延米;隧道5座(含明洞2座) 3.426公里;铺轨694.965 公里(其中正、站线铺轨621.31公里、73.655 公里)。铺道岔250组(其中无砟道岔126组,有砟道岔124组)。动车组 最高检测速度351.2km/h,经过动态检测,沪宁城际铁路达到最高速度350 公里/小时的运行条件。
新建温福铁路浙江段位于浙江省温州市,线路北端往西 经金温线与浙赣线相通,往北延伸经甬台温与萧甬线相连,往 南与温福铁路福建段相连,是连接长江三角洲、闽东南经济区 和珠江三角洲最便捷的通道,也是浙江省与福建省省际间直接 联接的重要径路。温福铁路浙江段正线全长69.209km。沿线分 别设置瑞安北、瑞安、鳌江、苍南四个车站,其中瑞安北站为 军事接轨站,瑞安、鳌江、苍南均为客货运站。设计旅客列车 最高运行速度200公里/小时,预留250公里/小时;货车最高运 行速度120公里/小时;双线电气化铁路。
3、文件汇编

高速铁路运营管理PPT培训课件

高速铁路运营管理PPT培训课件

票务管理
制定合理的票务政策,确 保车票销售与收入管理规 范。
车站设施管理
维护车站设施,确保车站 环境整洁、安全。
安全管理
安全风险评估与控制
对高速铁路运营过程中的安全风险进 行评估,采取有效措施进行控制。
应急预案制定与演练
安全检查与监督
对高速铁路运营过程进行定期安全检 查和监督,确保各项安全措施得到有 效执行。
人性化服务体验
详细描述
加强站车服务的人性化设计,如 提供免费WiFi、充电设施等。
总结词:以乘客为中心,提供更 加便捷、舒适和个性化的服务, 提升乘客的满意度和忠诚度。
提供多样化的座位选择,满足不 同乘客的需求。
提高乘务人员的服务意识和专业 水平,为乘客提供贴心周到的服 务。
谢谢观看
推广清洁能源的使用,如电力驱 动的列车和太阳能供电设施。
多元化运营模式
总结词:在高速铁路的运 营中,探索和实施多种模 式,以满足不同市场需求 和提升竞争力。
详细描述
提供多样化的票价策略, 满足不同消费群体的需求。
开发与高速铁路相关的增 值服务,如高铁快递、商 务舱等。
与其他交通方式进行有机 衔接,形成多模式、一体 化的交通体系。
高可靠性的设备维护挑战与对策
总结词
高可靠性的设备维护是高速铁路安全运营的重要保障,面临技术更新和维护成本的挑战。
详细描述
为了确保设备的高可靠性,高速铁路运营管理需要采取一系列对策,包括建立完善的设 备维护体系、加强设备检测与维修、推广新技术应用等。同时,还需要注重设备更新换
代和升级改造,提高设备可靠性和稳定性。
高速铁路运营管理PPT培训课件
目录
• 高速铁路概述 • 高速铁路运营管理核心要素 • 高速铁路运营管理实践 • 高速铁路运营管理面临的挑战与对策 • 未来高速铁路运营管理发展趋势

高速铁路运营调度系统.ppt

高速铁路运营调度系统.ppt

●沪杭高铁开行动车组列车83对
其中本线时速300公里高速动车组列车33 对,为上海虹桥至杭州开行高速动车组 列车,车次范围G7301至G7330、G7401至 G7436次。 跨线高速动车组列车15对,包括上海至 杭州开行跨线高速动车组列车4对,车次 范围G7361至G7368次。南京至杭州跨线 高速动车组列车5对,车次范围G7381至 G7390次。 时速200公里动车组列车35对。(据《东 方早报》)
高速铁路 运营调度系统
1.概述

高速铁路运输组织的目的 是在满足旅客需求的基础上提 高铁路固定设备、活动设备和 人力资源的使用效率,并保持 良好的运输秩序和运营效果。 运输组织的一般流程如下图:

列车开行方案 列车开行方案
• 1.通过客流调查,正确分析预测旅客运输市 场需求; • 2.综合考虑线路、车站、信号、动车组等技 术设备条件,计算、确定列车运行的各种 参数; • 3.根据运输系统自身的实际情况和市场需求 情况确定经营方针、经营策略 • 基于上述结果具体编制旅客的输送框架计 用计划及运用规则。 设定图1为需要完成的列车运行图,日常检修和定期检 修只能在车站"(或离车站"最近的车辆基地)进行, 编制出的动车组运用计划,如图所示。
2.4 乘务员运用计划
• 乘务员包括动力乘务员(司机)和列车乘 务员(列车员)。 • 国外铁路主要采用轮乘制,尤其是以动车 组方式运行的高速列车。 • 乘务运用计划是动力车乘务员(组)的综 合乘务计划,确保列车开行计划的实现。 • 乘务计划主要分为乘务日计划和月度计划。
(1)成对运行图。这是上下行方向列车数相等的列 车运行图。 (2)不成对运行图。这是上下行方向列车数不相等 的列车运行图
同方向列车运行方式

联调联试培训讲稿

联调联试培训讲稿

• 5、施工计划变更增加 • 施工期间要临时增加施工计划时,需报XX公司审核并经现场联调联试指
挥组审批后,报路局调度所施工台,由调度所及时安排施工。
• 6、期间临时行车组织办法 • 自联调联试及检测试验期开始时起,新线的行车指挥、施工管理移交铁
路局相关部门负责。施工单位要了解联调联试及检测试验范围,路局车 务段要制定《临时行车组织办法》,并编制《站细》(或临时作业办 法),施工单位要认真学习《站细》。 • 无联锁情况下车站准备接发车进路时,由施工单位根据车站的布臵派专 人负责扳动、钉固道岔并加锁,工务、电务段派人确认,车站派人再次 确认后监护直至列车通过,每个新开站(线路所)配备联系用电台4部。 • 未尽事宜按《技规》、《行规》及铁道部和铁路局有关规定执行。 • 如工程列车(机车、轨道车)要上线作业,必须安装无线列车调度电话 (三大件)等。
• 7.要盯住关键,抓好落实,做好应急
• 盯住关键就是计划、人员、车辆、机具、材料、工
作门和缺口这六个关键。要确保计划的严肃性,要 确保计划内施工(时间、范围、项目等);人要严 禁存有侥幸心理、严禁违章违纪、严禁自作聪明、 严格遵章守纪的“四严”要求;所有的车辆必须清 到联调联试的线路以外,并加锁和设人看守;所有 的机具、材料要请到栅栏以外;工作门和缺口要制 定管理办法,派专人看守,并要加锁,要执行好进 出工作门登记、消记制度,要清点进出人数、材料、 机具数量,不相符时要追踪。
• 期间设备施工以区间和车站为单位组织,施工作业必须在列
• 3.组织领导和现场把关
• 意识施工各检修作业必须把确保行车安全放在首位。开展安
全预想,制定切实可行的安全技术组织措施,做到分工明确, 措施具体,管理到位,监控有力,确保行车和施工安全。二 是施工现场要明确施工负责人。多个单位在同一区间作业时, 由局指单位负责,并按规定做好防护。施工负责人负责施工 现场的作业组织,协调各单位施工作业,并对施工现场的施 工安全负责。各单位必须服从施工负责人指挥,按时保质保 量完成施工和维修任务,确保达到规定的列车放行条件。三 是联调联试、试运行期间,试验指挥小组每天组织各单位及 设备管理单位召开协调会,落实施工机具、材料、劳力、运 输组织方案、安全措施等准备情况,进一步落实施工方案。

高速铁路联调联试—1

高速铁路联调联试—1

5
一、联调联试定义及目的
武汉高速铁路 职业技能训练段
❖ (二)联调联试目的 ❖ 1. 测试、评价各系统的功能、性能 ❖ 测试、评价动车组在轨道上高速运行的安全性、平稳性和跨线动车组的适应
性,弓网受流性能、通信信号系统的安全性、稳定性,噪声振动、电磁辐射的 环境影响和总体系统功能是否满足运输需求。对全线的各系统和系统之间的匹 配进行充分的测试、检验、调试、优化。 ❖ 2. 为高速铁路开通运营提供技术支持 ❖ 系统地验证动车组高速运行各方面的关键技术,优化设备的配置和性能,使 整体系统满足开通运营要求,并为高速铁路的设计、施工、验收和运营等提供 技术支持。
❖2. 国家和铁路总公司颁布的设计规范、工程施工质量验收标准。
❖3. 经批准的项目建议书、可行性研究报告和初步设计文件。
❖4. 审核合格的施工图。
❖5. 相关工程合同技术文件。
❖6. 设备技术说明书。
❖7. 经铁路总公司批准的相关补充标准、技术条件、暂行规范等。
2023年10月19日星期四
8
二、联调联试及运行试验条件
武汉高速铁路 职业技能训练段
❖ (六)组织机构
❖ 在中国铁路总公司的指导下,联调联试及运行试验由铁路局(集团
公司)牵头组织实施。
❖ 在具备联调联试条件后,成立以铁路局(集团公司)为组长单位
,客运专线(城际铁路)公司、铁科院为副组长单位,相关单位参加
的现场指挥组,负责联调联试及运行试验工作的组织。联调联试工作
9
二、联调联试及运行试验条件
武汉高速铁路 职业技能训练段
4.各车站到发线达速,具备接发试验列车条件,钢轨原则上完成预打磨。 5.道岔工电调试完成,正常运转。 6.线路标识按规定全部安装完毕 7.区间和车站站台、雨棚等设备满足铁路建筑限界标准要求

高速铁路知识2ppt课件

高速铁路知识2ppt课件

感谢亲观看此幻灯片,此课件部分内容来源于网络, 如有侵权请及时联系我们删除,谢谢配合!
地下水公害
隧道工程抽出的污水
微气压
隧道的空气冲击波
地基下沉变形施工及软土地基 Nhomakorabea日照伤害
高架结构、建筑物及停车场照明等
电磁波污染
高速铁路列车运行
高架结构、建筑物等
P、C、B(多氯联苯) 车辆仪器上
污染
地面电气设备上
2.2.3 列车风的影响与对策
列车风对线路两侧的影响 列车高速运行时,列车风对线路两侧会产
各国铁路对躁声的规定值
国别 日本 法国 德国
荷兰
瑞士 丹麦
线路 新线 TGV 新线
新线
新线 全线
标准值(分贝)
(住宅区)70 (工业区)75 (8~22时)65~70
(TGV以外)70
(6~22时)67 (22~6时)57 (7~19时)60 (19~23时)55 (23~7时)50 (6~22时)60 (22~6时)50
合理地布置隧道中的通风井可以使隧道内的空气压力变化减少达50高速铁路线路的维修养护与管理在工作内容及方法和常规线路有所区别高速铁路轨道设备磨损较快更新周期短轨道设备的运送组装等都采用工厂化机械化施工方式对轨道的管理除正常磨耗锈蚀等一般性检查外还要用钢轨擦伤检查车和超声波探伤机进行周密检查在高速铁路上随着列车运行速度的提高要求线路的建筑标准也越高为了适应高速运行和繁重运输任务的要求必须加强线路的检测监视和维修养护工作采用先进的设备以保证线路的质量和行车安全
2.2高速铁路的环境保护与列车风的影响 及对策
噪声及其防治 高速铁路的其他污染问题与对策 列车风的影响与对策
噪声与列车速度的关系

高速铁路轨道精调课件

高速铁路轨道精调课件

案例二:沪杭高铁轨道精调
精调背景
沪杭高铁连接上海和杭州两大城市,是长三角地区交通网络的重 要组成部分。
精调措施
针对沪杭高铁的曲线段轨道进行精调,优化曲线半径和超高,提高 列车过弯的平稳性和安全性。
精调效果
经过精调后的沪杭高铁曲线段轨道,列车过弯更加平稳,减少了轮 轨磨耗和车辆晃动,提高了旅客的舒适度。
轨道几何尺寸调整
轨距调整
根据设计要求,对轨道 的轨距进行精确调整, 确保列车运行的安全性
和稳定性。
水平调整
调整轨道的水平状态, 确保轨道的平直度和列
车的平稳运行。
超高调整
根据设计要求,对轨道 的超高进行精确调整,
提高列车的舒适度。
方向调整
调整轨道的方向,确保 列车的直线运行和曲线
通过的稳定性。
轨道平顺性调整
提高列车运行平稳性
轨道的平顺性和几何尺寸的准确性直 接影响到列车运行的平稳性,精调能 够显著提升旅客乘坐的舒适度。
精调的历史与发展
历史
轨道精调技术随着高速铁路的发展而不断进步,早期的精调方法较为简单,精度和效率较低。随着科技的进步, 现代的精调技术已经实现了高精度、高效率的目标。
发展
未来,高速铁路轨道精调技术将继续向着智能化、自动化、数字化的方向发展,通过引入人工智能、大数据等先 进技术,进一步提高精调的精度和效率。同时,随着高速铁路网络的不断扩展和完善,轨道精调技术的应用范围 也将不断扩大。
短波不平顺调整
消除轨道短波不平顺,提高列 车运行的平稳性和舒适度。
长波不平顺调整
优化长波不平顺,降低列车的 颠簸和振动。
垂向弹性调整
根据需求调整轨道的垂向弹性 ,提高轨道的减震性能。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高速铁路调联联试及运行试验课件新建高速铁路建成后,为检验工程质量,验证新建铁路是否满足开通运营要求,需要进行竣工验收交接。

竣工验收交接是指铁路建设项目按批准的设计文件内容建成,由验收机构对其进行综合评价考核,移交接管使用单位的整个过程。

分为静态验收、动态验收、初步验收、安全评估和正式验收等五个阶段。

联调联试和运行试验是动态验收的主要内容。

联调联试及运行试验组织实施必须严格履行程序,坚持标准,保证质量,确保安全。

高速铁路联调联试及运行试验实施细则(铁总107).pdf第一章高速铁路联调联试准备工作一、准备阶段主要工作1.联调联试及运行试验大纲编写。

一般于联调联试开始前,由测试单位牵头,会同铁路局、客专公司共同编制,在联调联试前40 天完成,是指导联调联试、动态检测和运1 行试验全过程的纲领性文件。

2.规章及管理制度发布。

在联调联试前(建设20 天左右,利于站段培训学习),依据新建铁路特点、设备配置和试验要求,由运营单位牵头制定联调联试及运行试验期间的行车组织、施工管理、设备使用、安全管理等规章和管理制度。

主要包括《联调联试、动态检测和运行试验实施方案》、《高速铁路联调联试行车组织细则》,《电气化铁路停电单元行车限制卡》,《联调联试运输组织方案》,《联调联试施工管理办法》,《联调联试期间停送电管理办法》等。

联调联试、动态检测和运行试验实施方案.doc 3.成立联调联试组织机构。

成立由路局相关专业处室、运营接管单位和建设、测试单位以及工程设计、施工、监理等单位组成的各级组织机构。

主要包括两个层面:联调联试现场指挥部和站区安全管理协调组。

4.成立临时调度所。

在联调联试现场指挥部(或路局调度所)设置临时调度台,由列车调度员、供电调度员和建设、施工单位调度以及运营接管单位相关人员参加,主要负责联调联试、动态检测区段列车运行、施工组织、应急处置等方面事项。

5.建立相关制度。

主要包括安全确认制度、驻守制度、联系通报制度、分析制度和应急处置制度。

1 6.提前介入。

铁路局运营接管单位在联调联试实施前,组织人员提前介入新建铁路,协助建设单位做好联调联试前的轨道、信号、通信、供电等行车设备的调试、准备和送电等工作。

7.完成接触网冷、热滑试验。

冷滑试验主要是不带电的情况下,检查受电弓和接触网接触情况是否符合规范要求,检查接触网标高、相对位置尺寸等施工质量,检查是否存在“刮弓”及“钻弓”现象,一般由客专公司组织;热滑主要进行设备磨合,以及车辆、信号、通信等的现场调试。

8.完成检测列车上线准备工作。

现场指挥部根据联调联试时间要求,及时完成车辆集结、编组和调试工作。

动车所应具备检修能力,做好上水、吸污点的安排。

9.相关基础数据和技术资料收集。

涉及行车的主要有LKJ基础数据应按规定在联调联试前20天交路局相关部门审核并公布,技术资料主要有轨道、信号、通信、供电等方面。

二、工程了解和调查1.相关资料收集⑪工程涉及单位方面:客专公司建设指挥部和各施工项目部负责人、联系人姓名、职务和联系方式(应提供手机号码),各项目部工程的主要内容和作业范围等,建议印发联调联试人员通讯簿。

1 ⑫轨道方面:正线精调,站内到发线、道岔的铺设和调整,综合维修基地保养线的建设,线路标志的设置,钢轨打磨等情况。

⑬接触网方面:正线、到发线接触网的架设、精调和冷、热滑,接触网支柱标牌、“断”和“合”标的设置,牵引变电所、分区所、开闭所、AT 所的建设,牵引变电所带电冲击试验安排,送电公告、送电时间、送电范围安排,电磁钢的设置等。

⑭电力方面:10KV 变电所的建设和送电时间、送电范围安排,中继站、基站等行车设备和车站送电安排等。

⑮信号方面:信号联锁试验进度,设备安装和调试安排,信号标志的设置,道岔的调试等。

⑯通信方面:铁路自动电话的放号、安装,基站的建设,GSM-R 手持台的分配,通道的建设,FAS 台安装等。

⑰房建方面:行车室、信号和通信机房建设、装修情况,地道、天桥的建设,进出站通道等。

⑱站台方面:站台面的铺设和限界测量,动车组停车牌设置等。

停车位置标设置.doc ⑲综合维修基地保养线方面:轨道、接触网、信号施工进度,存车线、检修库的建设等。

1 ⑳既有枢纽引入方面:引入枢纽的施工步骤和时间安排。

⑴全封闭方面:区间栅栏和低桥路段的封闭,应急疏散通道,施工临时通道,临时过渡措施,站内全封闭等。

⑵施工车辆方面:机车、轨道车、车辆的种类、数量,机车、轨道车相关行车安全设备,精调小车、四轮小车、梯车等小车的使用情况,剩余的主要作业。

⑶其它方面:隧道除尘,轨道电路分路不良辗压,上跨立交桥移交里程等等。

G:\联调联试课程\联调联试前隧道清扫除尘.pdf 2.技术资料收集⑪各类技术设备使用说明书,如车务系统K5B 使用说明书。

⑫站外制动距离内及站内线路的纵断面图及缩尺平面图,站内各线路的全长、有效长、线间距离、道岔编号、型号、辙岔号,道岔直向和侧向通过速度、线路允许速度、区间最小线间距离、线路坡度大于6‰的区间、坡度、坡长、起止里程。

⑬车站各种信号机的编号、里程位置,信号、联锁、闭塞装置的使用办法与信号联锁图表,进站信号机与进站道岔(车站最外方调车信号机)间的距离,设有进路信号机的车1 站和信号特殊设置的信号显示关系图;设有中继站的地点表;特殊用途应答器地点表。

⑭供电、照明、通信等设备技术资料。

⑮牵引供电设备技术资料,包括:①各牵引变电所的供电范围;②供电臂分相、断合标的里程,分段绝缘器的位置;③接触网导线在最大弛度时距钢轨顶面的高度;④各站挂有接触网的股道、导线长度及设有隔离开关的股道,接触网终点标位置;⑤接触网接地装置的名称,埋设位置,接地体规格、极数,各吸上线坐标;⑥接触网支柱侵入限界的位置、距离。

⑯设有中继站的地点表;特殊用途应答器地点表,级间转换分界地点,通信切换点设置地点。

⑰区间信号设置的平面示意图,包括:车站中心里程(上、下行不一致时应分别标注)、各信号机名称、类型、编号、坐标里程、闭塞方式、信号制式,特殊发码地点(含未发码股道、信号机,上行线发下行码或下行发上行码地段等)。

⑱公跨铁立交桥监测点编号及里程表,疏散通道设置地点表。

(注意,总公司规定,静态验收前应完成上跨桥移交)。

1 总公司规范竣工验工91号.pdf第二章高速铁路联调联试工作内容一、高速铁路联调联试概念高速铁路联调联试是以高速铁路开通运营时一次达到设计速度为目标,在工程静态验收合格后,采用检测列车、测试动车组、综合检测列车等和相关检测设备在规定测试速度下对全线各系统进行综合测试,评价和验证供变电、接触网、通信、信号、客服、防灾等系统的功能,验证路基、轨道、道岔、桥梁、隧道等结构工程和振动噪声、声屏障、电磁兼容、综合接地和整体系统进行调试、优化,使各系统和整体系统功能达到设计要求,为高速铁路的开通提供科学依据。

高速铁路联调联试过程中,动态检测工作结合联调联试工作进行。

动态检测是通过采用测试动车组、综合检测列车试验列车及相关检测设备,根据设计和相关技术标准对在正常运行条件下的系统功能、动态性能和系统状态进行检测。

动态检测结果为动态验收提供依据。

(高速铁路工程动态验收技术规范TB *****-2013)二、高速铁路联调联试测点和工况选择11.客服系统测试选择在典型车站进行。

2.防灾安全监控系统现场监测点测试采用抽测的方式。

大风、雨量、地震等监测点抽测比例一般不低于监测点总数的30%。

异物侵限监测一般不低于监测点总数的10%。

3.轨道结构动力性能、道岔动力性能、供变电系统、统合接地、电磁兼容、振动噪声、路基及过渡段动力性能、桥梁动力性能和隧道内气动效应等均选择在全线代表性地面测点进行测试。

列车空气动力学响应测试选择在长度等符合测试条件的隧道进行。

具体测试地点等内容,在联调联试大纲中应予以明确。

三、高速铁路联调联试测试列车1.检测列车检测列车是指由牵引机车和电务试验车、轨道检查车、接触网检测车等专业检测车辆组成的列车。

编组为:内燃机车+电务试验车+轨道检查车+接触网检测车+内燃机车或内燃机车+隔离客车+综合检测车+隔离客车+内燃机车检测列车每日对新建线路的轨道、接触网等进行检测和线路、环境等确认,检测列车最高运行速度为160km/h。

内燃机车可采用DF4D、DF11 等,综合检测车为铁科院车辆,隔离客车最高运行速度一般应达到160km/h(25T 等)1 2.综合检测列车综合检测列车是指安装有轨道状态、弓网受流、车辆动力学、通信、信号等多专业检测系统的专用动车组。

动车组逐级提速联调联试、接触网静态几何参数非接触式检测等均采用装有检测设备的综合检测列车进行。

(如*****C、*****C、*****-001 等,俗称黄医生、白医生)3.测试动车组测试动车组是指根据运营和测试需求采用的实际运营动车组。

列控系统功能验证采用装备有满足测试要求的不同类型列控车载设备的动车组进行(如200C、200H 等)。

四、高速铁路联调联试内容安排除信号系统集成商试验(ITC)外,其他系统联调联试均可在逐级提速阶段中进行。

但因SCADA、客服、防灾、视频监控等系统一般工程在后,这些系统的联调联试一般在整个联调联试后期进行。

1.轨道联调联试根据轨道状态检测(轨道几何状态:主要检测轨道高低、轨向、轨距、水平、三角坑、轨距变化率等参数。

(2)车辆振动响应:主要检测车体横向加速度、车体垂向加速度等动态响应参数。

和车辆动力学响应、轨道结构动力性能、道岔动力性能测试结果数据,指导轨道状态进行调整和优化,满足列车运行的安全性、稳定性和平稳性要求,为动态验收提供依据。

1 车辆动力学响应运行稳定性:脱轨系数:Dq ≤ 0.8;当Dq 0.8 时,停止提速;当0.5 Dq ≤ 0.8 时,建议对线路进行精调。

(2)轮重减载率:Ur≤ 0.8;当Ur0.8 时,对间断式测力轮对当连续出现两个峰值Ur0.8 时,停止提速;当单个峰值Ur0.8 时,建议对线路进行精调。

(3)轮轴横向力:H≤ 10+P 0/3,P 0为静轴重(单位:kN);当轮轴横向力H10+P 0/3 时,停止提速。

(4)横向稳定性:当构架横向加速度滤波0.5~10Hz、峰值有连续振动6 次以上达到或超过8.0m/s 2时,判定转向架失稳,即停止提速。

2.接触网联调联试根据接触网几何参数、接触网平稳性、弓网受流性能、接触网性能、自动过分相测试数据结果,对接触网系统进行调试与优化,使接触网系统达到设计要求和有关标准要求,为动态验收提供依据。

3.供变电系统联调联试测试供变电系统在测试列车各种运行条件下的性能和参数,评价供变电系统的安全性、稳定性和可靠性等。

验证SCADA 系统的遥控等功能。

根据测试结果,对供变电系统进行调整和优化,使供变电系统达到设计要求,为动态验收提供依据。
