简易(垂直)燃烧试验作业指导书

燃烧性能(氧指数)指导书 (5)

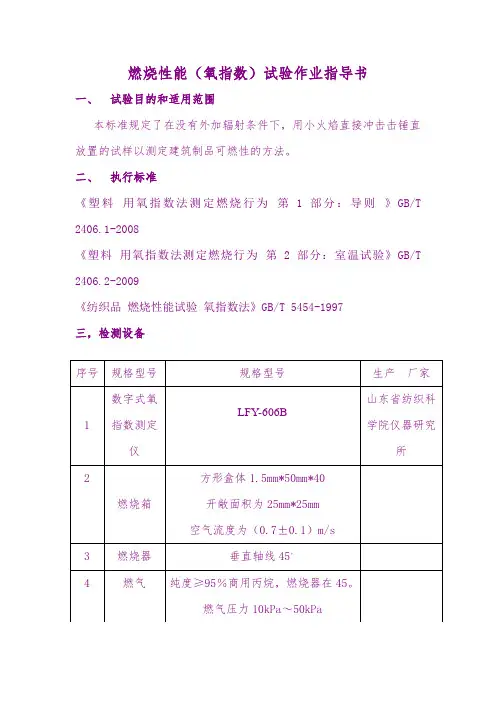

燃烧性能（氧指数）试验作业指导书一、试验目的和适用范围本标准规定了在没有外加辐射条件下，用小火焰直接冲击击锤直放置的试样以测定建筑制品可燃性的方法。

二、执行标准《塑料用氧指数法测定燃烧行为第1部分：导则》GB/T 2406.1-2008《塑料用氧指数法测定燃烧行为第2部分：室温试验》GB/T 2406.2-2009《纺织品燃烧性能试验氧指数法》GB/T 5454-1997三，检测设备四、基本规定4.1、两块金属板，其中一块长2500-1mm宽900-1mm；另一块长2500-1，宽1800-1.4.2、2500-1mm宽900-1mm。

名义厚度不超过60mm的试样应按其实际厚度进行试验。

名义厚度大于60mm的试样，应从其背面将厚度消减至60mm，按60mm厚度进行试验。

若需要采用这种方式消减试样尺寸，该切削面不应做为受火面。

对于通常生产尺寸大小试样尺寸的制品，应制作适当尺寸的样品专门用于试验。

4.3、非平整制品：对于非平整品,试样可按其最终应用条件进行试验(如隔热导管)。

应提供完整制品长250mm的试样。

4.4、对于每种点火方式，至少应测试6块具有代表性的制品试样，并分别在样品的纵向和横向上切制3块试样。

4.5、若试验用的制品厚度不对称，在实际应用中两个表面均可能受火，则应对试样的两个表面分别进行试验。

4.6、若制品的几个表面区域明显不同，但每个表面区域均符合 3.2规定的表面特性，则应再附加一组试验来评估该制品。

4.7、如果制品在安装过程中四周封边，但仍可以在未加边缘保护的情况下使用，应对封边的试样和未封边的试样封边试验。

4.8、试样的滤纸应根据EN1328 进行状态调节。

4.9、确认燃烧箱烟道内的空气流速符合要求。

4.10、将6个试样从状态调节室中取出，并在30min内完成试验。

4.11、将试样置于试样夹中，这样试样的两个边缘和上端边缘被试样夹封闭，受火端距离试样夹底端30mm。

4.12、将燃烧器角度调整到45。

水平垂直燃烧试验仪作业指导书

期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。

5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。

5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。

6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。

(整理)垂直燃烧测试仪操作作业指导书.

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

垂直燃烧测试仪操作作业指导书

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

垂直燃烧标准

垂直燃烧标准一、定义和术语垂直燃烧试验是指对垂直放置的试样施加火焰，观察其燃烧性能的试验方法。

在垂直燃烧试验中，试样的底部通常固定，火焰从试样的顶部施加，观察试样在垂直方向上的燃烧行为。

二、燃烧特性分类垂直燃烧试验中，根据试样的燃烧特性，可以将试样分为自熄性（self-extinguishing）和非自熄性（non-self-extinguishing）两大类。

自熄性材料在火焰施加后会自动熄灭，而非自熄性材料则不会自动熄灭。

三、样品准备在进行垂直燃烧试验前，需要准备充足的样品，每个样品应具有相同的尺寸和形状。

通常使用的样品尺寸为150mm×150mm×厚度（根据材料厚度而定）。

样品表面应平整，无划痕、毛刺等缺陷。

四、试验条件垂直燃烧试验通常在特定的试验设备中进行，试验设备应符合相关标准要求。

试验条件包括但不限于以下几点：1.试验设备应具备稳定的火源和可调节的火焰高度；2.试验设备应具备可调节的气体流量计，以控制火焰的氧气供应；3.试验设备应具备计时器和记录装置，以记录试样的燃烧过程；4.试验设备应保持清洁干燥，以避免对试验结果产生影响。

五、试验操作在进行垂直燃烧试验时，应按照以下步骤进行操作：1.将试样垂直固定在试验设备中，确保试样表面与火焰接触；2.点燃火焰，调整火焰高度和氧气供应，观察试样的燃烧情况；3.记录试样的燃烧时间、烟雾释放量等参数；4.在试验结束后，将试样取出并观察其燃烧痕迹和残渣情况。

六、结果判定根据试样的燃烧特性和试验数据，可以对试样的垂直燃烧性能进行判定。

判定标准可以参考相关标准或规定，通常包括以下方面：1.燃烧时间：自熄性材料应具有较短的燃烧时间，而非自熄性材料则具有较长的燃烧时间；2.烟雾释放量：烟雾释放量越低，说明材料的燃烧安全性越好；3.燃烧残渣：残渣越少，说明材料的燃烧性能越好。

垂直燃烧性能测试操作规程

垂直燃烧性能测试操作规程1 目的：本操作规程目的在于对垂直放置具有一定尺寸的试样施加火焰后的燃烧行为进行分类，以指导质量控制试验和选材试验，但不能作为评定实际使用条件下着火危险性的依据。

2 仪器：垂直燃烧仪。

3 步骤：3·1：状态调节：按SFP/C-ZP-T-F3塑料试样状态调节操作规程所规定的方法调节。

3·2 插入电源。

3·3 把仪器橡皮管（或尼龙管）的一端接到可燃气源上。

3·4 关闭灯燃气开关及火焰调节阀（都按顺时针方向），然后缓缓打开可燃气源总开关。

3·5 打开灯燃气开关，调节火焰调节阀（在远离试样约150mm的地方），点着本生灯（按一下电火花按钮），调节燃气流量，使之产生20±2mm高的黄色火焰，然后缓慢打开灯的空气进口，使原黄色火焰变为兰色。

这样反复调数次，以确保本生产20±2mm高的兰色火焰。

至此灯火焰调整完毕。

3·6 把预先准备好的试样装在燃烧箱内的试样夹上，调好试样与灯口火焰的高度，并打开电源开关。

3·7 按“手动”“10秒”、“快进”按钮，10秒钟后本生灯自动撤回原处，此时立即记录试样离火后的有焰燃烧时间。

注：如点火时间不是10秒钟，可以调节时间微调，直至正确为止。

3·8 试样的火焰灭后，要立即按第6条再施加火焰10秒，并分别记录移开火焰后有焰燃烧和无焰燃烧（有炽亮但没有火焰）时间。

4 结果评价：4·1 将材料的燃烧性按下表规定分为FV-0;FV-1;FV-2三级（见下表）。

4·2 如果每组5个试样施加10次火焰后，总的有焰燃烧时间不超过50秒或250秒，则允许有一次施加火焰后有焰燃烧时间超地10秒或30秒。

4·3 如果一个组5个试样中有1个不符合表中要求，应再取一组试样进行试验，第二组的5个试样应全部符合要求。

4·4 如果第二组中的仍有一个试样不符合表中相应的要求，则以两组中数字最大的级别作为该材料级别。

水平垂直燃烧实验报告

一、实验目的本次实验旨在了解水平垂直燃烧试验的基本原理和操作方法，掌握水平垂直燃烧试验仪的使用技巧，并通过实验数据对材料的燃烧性能进行评估，为材料选择和应用提供依据。

二、实验原理水平垂直燃烧试验是评估材料燃烧性能的一种实验方法，通过在水平或垂直方向上对材料进行燃烧试验，观察材料在火焰作用下的燃烧速度、火焰蔓延方向、燃烧残留物等指标，从而评估材料的燃烧性能。

三、实验仪器与材料1. 实验仪器：水平垂直燃烧试验仪、气体钢瓶、计时器、量筒、电子点火器、火焰枪等。

2. 实验材料：塑料、木材、纸张等可燃材料。

四、实验步骤1. 准备工作：检查水平垂直燃烧试验仪各部件是否完好，调整仪器至水平状态，打开气体钢瓶，调整火焰枪至所需火焰高度。

2. 水平燃烧试验：（1）将待测材料固定在水平燃烧装置上，确保材料一端与水平面平行。

（2）使用电子点火器点燃材料一端，观察火焰蔓延方向和燃烧速度。

（3）记录火焰蔓延至材料另一端的时间，以及燃烧残留物情况。

3. 垂直燃烧试验：（1）将待测材料固定在垂直燃烧装置上，确保材料一端与垂直面平行。

（2）使用电子点火器点燃材料一端，观察火焰蔓延方向和燃烧速度。

（3）记录火焰蔓延至材料另一端的时间，以及燃烧残留物情况。

4. 数据整理与分析：将实验数据整理成表格，对比不同材料的燃烧性能。

五、实验结果与分析1. 实验结果（1）水平燃烧试验：塑料材料燃烧速度较快，火焰蔓延方向从点燃端向另一端蔓延，燃烧残留物较多。

（2）垂直燃烧试验：木材、纸张等材料燃烧速度较慢，火焰蔓延方向从点燃端向上蔓延，燃烧残留物较少。

2. 实验分析通过本次实验，我们可以得出以下结论：（1）水平垂直燃烧试验是一种有效的评估材料燃烧性能的方法，能够直观地反映材料的燃烧特性。

（2）不同材料的燃烧性能存在差异，塑料材料燃烧速度较快，火焰蔓延方向明显；木材、纸张等材料燃烧速度较慢，火焰蔓延方向不明显。

（3）在材料选择和应用过程中，应根据实际需求选择合适的材料，以确保产品的安全性。

燃烧试验作业指导书

3.非实验和技术员禁止调节和设置控制面板相关参数。
异常发生时的处理
测试过程如遇紧急情况，按红色停燃开关，异常排除后方可继续进行试验。
注意事项
3.
1.燃烧过程带一定的危险性，试验时要加上防爆网，采取足够的安全防火措施。 2.试验过程要有实验员值守，试验完成后要关闭煤气阀门。
1.
3.打开测试面板上的“风源”开关、燃烧试验“电源”开关、“燃烧”指示灯开关，设置电池燃
烧时间后，按“点燃”键（如图3.），仪器自动点火，同时计时器开始计时。
4.从电脑或观察窗外观察测试情形，确认电池烧着后，按“停燃”键，计时器上显示此次电池燃
烧时间，记录下此数据；也可让电池继续在设定时间内燃烧，到达预设时间后，仪器自动停燃，
燃烧试验作业指导书
作业前必须阅读
试验项目
燃烧试验
编制日期 2012.02.10 生效日期
试验设备
燃烧装置
文件编号
改订日期
始业作业点检:
口要
口不要
作业对环境的影响:
口有
口无
产生的主要废弃物的性质判断: 口危险口可回收口不可回收
危险源:
口危险口一般口无危险
操作内容
编制审核批准
“停燃”键自动被点亮。
5.如要观察电池爆炸或被烧毁的整个过程，应预设足够长的时间。
6.燃烧完成后，观察测试柜中电池的变化情况，确认安全后取出电池，进行结果判定。
7.试验完成后关闭电源开关和煤气阀门。
管理项目
2.
1.试验后需及时清理网筛上电池燃烧时的灰烬。 2.定期检查工作柜下面煤气管是否漏气，如有需及时找技术员处理。
版本
页码：

垂直燃烧测试仪操作作业指导书

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网()2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mni,需要提供测试的最小厚度样品和3mm(-0. 0, 0. 2)厚度样品,若样品最小厚度大于3mm或者最大厚度小于3mm, 则可以不用提供3mm样品；样品最大片度不超13mm,最大宽度不超过13. 5mm,角半径不大于1. 3mmV 级防火试验(VerticdlBurningTest, V-0/VT/V-2)样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mm,需要提供测试的最小厚度样品和最大疗度样品；样品最大耳度不超过13mm,如果最小片度样品和最大片度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3. 2mm；角半径不大于1.3mm3V 级防火试验(500W125mmVertica 1 BurningTest, 5VA/5VB)样品要求：1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长X宽：125±5mmX13.0±0.5mni,提供最小厚度的样品；块状样品，130±5mmX150±5min提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致,样品最大厚度不超过13mm,角半径不超过1. 3mm。

水平垂直燃烧试验仪操作规程

水平垂直燃烧试验仪操作规程
×××建设工程质量检测有限公司
电料检测试验室
文件编号SSJJY-BG-041-06-2011
标题：
水平垂直燃烧试验仪操作规程修改记录第0次修订
修改日期2011年06月15日页码共一页，第一页
水平垂直燃烧试验仪操作规程
一、垂直燃烧
1．按“施焰时间”表头，设置施焰时间为60秒；
2．按“实验次数”表头，设置实验次数为1次；
3．将实验角度设为45°，在夹头上装好试品，调整试品与铁丝网的距离为10mm；
4．按“左行”键，待燃烧器倾斜角度45°，调整试品和燃烧器位置，再按“右行”键，将燃烧器退回至垂直位置。

5．打开气源，按“供气点火”键，按照点火和火焰调节方法调节至标准要求。

6．按“启动”键开始试验。

火焰烧到试品第一标线时，使用秒表开始计时，同时将燃烧器后退远离试品。

施加时间到后火焰自动熄灭。

火焰烧到试品第二标线时，秒表停止计时。

7．试验完毕按“复位”和“持焰清零”键，即可开始新的试验。

8. 试验完毕后，切断电源，整理仪器。

责任人：。

垂直燃烧试验仪操作说明

垂直燃烧试验仪操作说明青岛众邦仪器有限公司技术支持阻燃服阻燃性能的检测一般用符合标准GB/T 5455《纺织品燃烧性能试验垂直法》的垂直法阻燃性能测试仪来进行检测，本方法可用于阻燃防护服衣料时间、阴燃时间、损毁长度的测定。

一、阻燃服检测设备1.垂直燃烧仪的试验箱长方形不锈钢箱体，箱内尺寸为329 mm X 329 mm X 767 mm，箱顶有均匀排列的16个内径为12. 5 mm的排气孔。

为防止箱外气流的影响，距箱顶外30 mm 处加装顶一块，箱两侧下部各开有6个内径为12. 5 mm的通风孔。

箱顶配有支架可承挂试样夹，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17 mm。

2.点火器：采用TedeTal型内径为：11mm；倾斜角：＞50 。

3.试样夹：用以固定试样，防止卷曲并保持试样于垂直位置。

试样夹由两块厚2.0mm、内框尺寸为356 mm、宽89 mm的U型不锈钢板组成。

4.使用气体：丙烷、丁烷、石油液化气5. 重锤（砝码）：附挂钩，可将砝码挂在测试后试样一侧的下端，用以测定损毁长度。

砝码由5个不同质量的组成，根据被测式样本身质量不同选择使用，质量选择如下表：6.控制部分：电源开关、点火器启动开关、试样点燃时间设定计、续燃时间计、续燃时间计量停止开关、气体调节阀等组成。

二、准备试样1.将式样裁剪成大小为300 mm×80 mm，长的一边要与织物经向或纬向平行。

2.每一组测试样品，一般要取10个试样，5个经向试样及5个纬向试样，经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。

3.试样在试验前要在温度(20±2)℃、相对湿度为(65±2)%的标准大气中平衡放置8～24h(视织物厚度而定，薄织物8h已可，厚织物需24 h)。

然后取出放人密封容器内。

也可按有关各方商定的条件进行处理，如在105℃，通风烘燥th以上，在干燥器内冷却0，5h等。

垂直燃烧国家测试标准

垂直燃烧国家测试标准一、试样处理1.1 试样准备：选取具有代表性的试样，其尺寸应符合测试要求。

试样表面应保持干净、平整，无明显的缺陷和杂质。

1.2 试样处理：在测试前，应对试样进行干燥处理，以消除其内部的水分和湿气对燃烧性能的影响。

同时，应将试样表面的油脂、污垢和其他杂质彻底清除。

二、试验温度2.1 试验温度：试验应在规定的温度下进行，以保证测试结果的准确性。

通常情况下，试验温度为25℃。

2.2 温度控制：试验过程中，应保持温度的稳定，以避免温度波动对测试结果的影响。

三、试样安装3.1 安装位置：将试样安装在测试设备上，确保试样的垂直方向与水平面平行。

3.2 安装方式：采用合适的固定方式，确保试样在试验过程中不会发生移动或偏移。

四、喷灯位置4.1 喷灯安装：将喷灯安装在测试设备上，确保喷灯与试样表面保持一定的距离，以模拟实际火灾条件。

4.2 喷灯调整：调整喷灯的角度和位置，使火焰垂直向下照射在试样表面。

五、喷灯与试样角度5.1 角度调整：调整喷灯与试样的角度，使其保持90°角。

5.2 角度测量：使用角度测量工具，确保喷灯与试样的角度精确无误。

六、供火时间6.1 供火时间设定：根据测试要求，设定供火时间。

通常情况下，供火时间不应超过30秒。

6.2 计时器使用：使用计时器或时间控制器，精确控制供火时间。

七、火焰传播速度7.1 火焰传播速度测量：在规定的供火时间内，测量火焰在试样表面的传播速度。

可以使用光学测速仪或计时器进行测量。

7.2 数据记录：记录火焰传播速度的数值，以便后续分析。

八、燃烧时间8.1 燃烧时间记录：观察并记录试样的燃烧时间。

当火焰熄灭后，记录燃烧时间。

8.2 数据记录：将燃烧时间的数值记录在测试报告中。

ZY-26-CZF型垂直燃烧测定仪作业指导书

1.0目的规范各种塑料耐燃级别判定方法2.0范围：适用于检测室所有检测员3.0职责：品保员负责检测样品的抽取与送检。

注塑员负责对样品的注塑成型。

检测员负责样品的测试，并严格按照操作指导书操作。

4.0检验规程:4.1试样状态调节：温度 23±2℃，湿度为50±10%，试验前试样应在生化箱中进行温湿平衡处理，具体处理时间见《塑料状态调节作业指导书》。

4.2试样检查：试样应清洁、平整、光滑没有影响燃烧行为的缺陷，如气泡、裂纹、飞边、毛刺等。

4.3试样数量：长（125±5）mm宽（13±0.3）mm厚（3.0±0.2）mm的试样5个。

4.4实验步骤：4.4.1接通电源：按“电源”、“10秒”、“手动”按键，再按“快进”按键，仪器就可以正常工作。

4.4.2取标准试样垂直放置，其上端由试样夹夹住6mm，其下端距水平铺置的医用脱脂棉300mm。

4.4.3在离试样约150mm的地方，点着本生灯，调节燃料气流量，及空气进口阀，使本生灯在垂直位置时产生20±2mm高的蓝色火焰。

4.4.4使本生灯管顶面中心离试样下端10mm，把火焰对准试样下端的中心部位，并开始记时。

如试样有熔融滴落现象，可将本生灯管在试样13mm宽的一侧倾斜45°，并稍微后撤一些，以免滴落物进入灯管中。

4.4.5 对试样施加火焰10s后，立即把本生灯撤离到离试样至少150mm处，用秒表测定试样的有焰燃烧时间t1。

4.4.6试样有焰燃烧停止后，立即按第上述方法施加火焰10秒并立即记录移开火焰后试样有焰燃烧时间t2和无焰燃烧时间t3。

此外记录是否有滴落物及滴落物是否引燃了脱脂棉。

4.4.7根据试样结果，评定阻燃级别（附表）4.4.8实验结果处理：4.4.8.1从按规定的判据得出的五个独立要素中选择数字最高的级别。

4.4.8.2若一组无根试样中，有一根不符合某级的要求，则可采用另外一组经同样预处理的试样进行实验，第二组所有五根试样都应满足该级的要求。

垂直燃烧测试作业指导书 -最新

5.2电源开关，按“右行”键使燃烧器处于垂直位置。打开煤气罐主阀，接通气源，按供气键，调节燃气流量调节阀使火焰达到标准高度即20±1mm，并呈现蓝色。
5.3试验启动键，燃烧器转动45°，开始试验后，施焰计时器开始计时。
5.4火焰施加时间到达后燃烧器会自动熄灭，并退回到垂直位置；同时，持燃时间计时器开始计时。注意观察，及时按持燃停止键，记录持燃时间t1；同时迅速按启动键、供气键重复步骤4.6-4.7的方法第二次点燃，并记录第二次点燃后的持燃时间t2以及余辉时间t3。
②将最大、最小厚度各2组样品放置于温度为70±1℃烤箱中168小时，之后在干燥箱中自然冷却至环温（至少4小时）；
4.2将燃气管正确接入燃气输入口和煤气罐的气道，检查气道接口，防止漏气。
4.3将施焰时间按要求设定为10S；再将持焰时间按要求设定（最大250S）
5、试验方法：
5.1将试样上部6mm处纵向垂直地用夹具固定于燃烧仪的环架上。打开电源开关以及照明开关，按“左行”键使燃烧器倾斜45°，关闭电源开关。调节试样高度，使其下端处于燃烧器的喷灯管顶上方10±1mm。将一大小为50mm见方，厚度为6mm的脱脂棉平铺于小盘上，将小盘置于试样下方的燃烧箱底，并使试样下端距小盘棉花的距离为300±10mm。
4、试验准备
4.1准备试样：
4.1.1试样尺寸应为长：125±5mm，宽：13±0.5mm，厚度：0.4、0.8、1.6、3.2…最大为13.0mm，数量：5个为一组。
4.1.2试样边缘应光滑，且圆角半径不超过1.3mm。
4.1.3试样必须经过以下方式预处理：
①将最大、最小厚度各2组样品放置于温度为23±2℃，相对湿度为50±5%环境中48小时进行预处理。
7.0注意事项
7.1试验期间切勿打开风机。

水平垂直燃烧测试(水平垂直燃烧试验)

水平垂直燃烧测试是模拟电子电工产品周围环境发生着火的早期情况，用模拟技术评定着火
危险性，产品的周围着火时，应确保不致引起燃烧蔓延。

试验设备适用于电工电子产品家用
电器的部件，零件和元件，如：家用电器的绝缘外壳、开关面板、印刷板以及绝缘材料等。

适用于：灯具照明、电子电器实、汽车部件、动力电池、燃料电池、金属材料、电线电缆、
塑胶制品、生物医疗、电力工程、建筑建材、轨道交通、其他行业产品的水平垂直燃烧检测。

中2创2盟2实2验2室的水平垂直燃烧测试参考标准：
1.水平、垂直燃烧测试：UL94、IEC 60695-11-10、IEC 60707、ISO 1210、GB/T 2408；GB 9493-2001
2.50W 垂直燃烧测试：UL94 V-0、V-1、V-2、IEC 60695-11-10、ISO 1210、GB/T 2408
薄膜材料垂直燃烧测试：VTM-0、VTM-1 or VTM-2、ISO 9773
3.选配：GB/T 8332-2008 ISO 9773:2001、UL94：HBF HF-1 or HF-2...泡沫塑料燃烧性能测试
4.选配：500W火焰流量控制系统。

水平-垂直燃烧试验仪操作规程

东莞市杰卓曦碳纤维科技有限公司
标题水平-垂直燃烧试验仪操作规程编号WI-038 页次1/1
制订部门生产部版次A0 制订日期2015/09/01
1、将煤气管接至燃烧箱与燃气罐和压缩空气的气道上，并检查气道口，防止其漏气。

2、根据试验样品设置所需的施焰时间。

3、将样品夹好，按“左行”键使燃烧器倾斜至45O，调整夹具和样品使之于试验位置，然后按“右行”键使燃烧器复位（垂直位置）。

4、将空气及燃气流量调节阀调至最小，接通压缩空气气源并将压力调到0.1Mpa。

5、打开燃气罐主阀接通燃气气源，按“供气开/关”键，此时供气指示灯亮，同时用点火器进行点火并调节“燃气流量调节”阀及“空气流量调节”阀，使火焰达到标准要求。

点火时燃烧器应于垂直位置。

6、按试验启动键，燃烧器转动45O，开始试验，燃烧时间开始倒计时。

7、试验中观察样品燃烧情况，火焰施加时间到达后燃烧器会自动熄灭并退回垂直位置，同时持续燃烧时间计时器开始计时，注意观察及时按持燃停止键，记录持燃时间，按试验停止键，试验结束，关掉主阀各元件复位。

试验仪在使用中，如有任何异常声响或异常状况发生，请立即切断电源停止使用，并通知相关管理人员处理。

垂直燃烧试验

垂直燃烧试验
一、喷灯
空气压力调节和燃气压力调节都显示1kg/cm2(或0.1MPa).
火焰高度:蓝色焰心高度50-60mm
总高度：170-190mm
热电偶从100±5上升到700±3度，所需的时间应为（45±5）秒内。

二、试样应长600 25mm
三、供火时间
试样外径/mm 供火时间/s
D≦2560±2
25<D≦50120±2
50<D≦75240±2
D>75 480±2
A对非圆形电缆（例如扁形结构）进行试验，应测量电缆周长并换算成等效直径，如像电缆是圆的那样。

B对于长短轴之比大于17:1的扁电缆，供火时间仍在考虑中。

四、判定
上支架下缘和炭化部分起始点之间的距离大于50mm,则电线电缆通过本试验
如果燃烧向下延伸至距离上支架的下缘大于540mm，应判为不合格。

五、注意事项。

垂直燃烧试验步骤

8 试验步骤
8.1试验温湿度：试验在温度为10～30℃及相对湿度为30％～80％的大气中进行。

8.2接通电源及气源。

8.3将试验箱前门关好，按下电源开关，指示灯亮表示电源已通，将条件转换开关放在焰高测定位置，打开气体供给阀门，按点火开关，点着点火器，用气阀调节装置调节火焰，使其高度稳定达到40mm±2mm，然后将条件转换开关放在试验位置。

8.4检查续燃、阴燃计时器是否在零位上。

8.5点燃时间设定为12s。

8.6将试样放入试样夹中，试样下沿应与试样夹两下端齐平，打开试验箱门，将试样夹连同试样垂直挂于试验箱中。

8.7关闭箱门，此时电源指示灯应明亮，按点火开关，点着点火器，待30s火焰稳定后，按起动开关，使点火器移到试样正下方，点燃试样。

此时距试样从密封容器内取出的时间必须在lmin以内。

8.812s后，点火器恢复原位，续燃计时器开始计时，待续燃停止，立即按计时器的停止开关，阴燃计时器开始计时，待阴燃停止后，按计时器的停止开关。

读取续燃时间和阴燃时间，读数应精确到0.1 s。

8.9当试验熔融性纤维制成的织物时，如果被测试样在燃烧过程中有溶滴产生，则应在试验箱的箱底平铺上10mm厚的脱脂棉。

注意熔融脱落物是否引起脱脂棉的燃烧或阴燃，并记录。

8.10打开试验箱前门，取出试样夹，卸下试样，先沿其长度方向炭化处对折一下，然后在试样的下端一侧，距其底边及侧边各约6mm处，挂上按试样单位面积的质量选用的重锤，再用手缓缓提起试样下端的另-侧，让重锤悬空，再放下，测量试样撕裂的长度，即为损毁长度，结果精确到1mm。

8.11清除试验箱中碎片，并开动通风设备，排除试验箱中的烟雾及气体，然后再测试下一个试样。
