金刚砂施工工艺详解

金刚砂地坪施工工艺

一金刚砂地面简介金刚砂地面为耐磨地面的一种，其组成成分为： 1、金刚砂，即骨料。为砂状，一种不生锈的非金属性骨料，平均粒径为1.5mm，约占总量60%，硬度在莫氏6度以上；

2、经处理的高标号水泥，即胶结物。金刚砂地面的颜色除采用水泥本色外还有红、黄、绿、灰、蓝及复合色等多种色彩可供选择，本工程地面选用蓝灰色。

适用范围;金刚砂耐磨地面适用于耐磨耐冲击且有减

少灰尘要求的混凝土地面，例如：厂房、仓库、停车场、维修车间、车库、货仓式商场场地等需高度耐磨损的地面。整体性耐磨地坪摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、仓库等工程中得到越来越广泛的应用。其性能特点为：高耐磨性、减少灰尘、耐冲击性、施工方便。

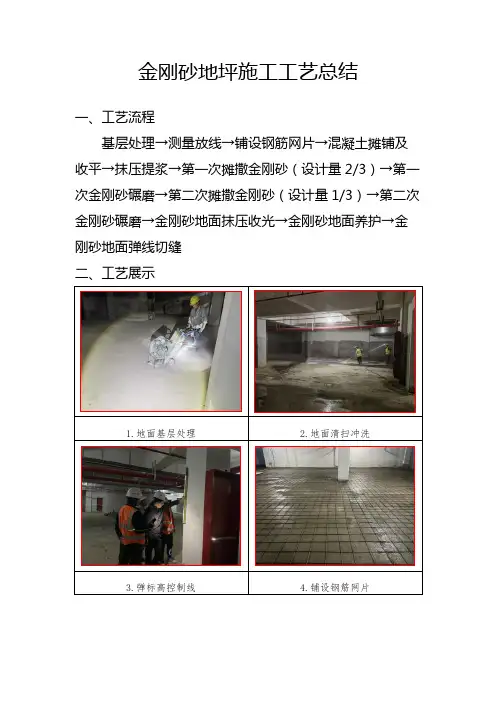

二、施工工艺流程垫层处理→钢筋绑扎→基层混凝土浇筑、刮平（同时金刚砂拌合）→抹光面拍浆→第一次撒布金刚砂拌合料及抹平、磨光→第二次撒布金刚砂拌合料及抹平、磨光→表面修饰及养护

三、耐磨地面施工

1、根据划分好的施工段，绑扎双向钢筋网。

2、为保证钢筋在浇筑混凝土时不被踩踏,应铺设马道。

3、按地面设计标高安装宽度不大于6m模板（宜用槽钢），用水准仪检测模板标高，对偏差处用楔块调整高度，保证模板的顶标高误差小于3mm。

4、混凝土浇筑前洒水使地基处于湿润状态，楼面用水泥浆充分扫浆。

5、混凝土宜选用商品混凝土现场泵送，水泥选用低水化热的粉煤灰硅酸盐水泥或矿渣硅酸盐水泥，尽可能减少水泥用量。

细骨料采用中砂，粗骨料选用粒径5~20mm连续级配石子，以减少混凝土收缩变形。

骨料中含泥量对抗裂的危害性很大。因此骨料必须现场取样实测，石子的含泥量控制在1%以内，砂的含泥量控制在2%以内。外加剂采用外加uea 微膨胀剂。

掺入量按照水泥重约10%。试验表明在混凝土添加了uea之后，混凝土内部产生的膨胀应力可以补偿混凝

土的收缩应力，可减少混凝土的不规则开裂。

施工配合比应根据试验室试配后确定。控制水灰比小于0.5，坍落度70~90mm。如采用彩色混凝土地面时应严格按照试配确定的比例添加色浆，保证混凝土不出现过大的色差。

6、混凝土的浇筑应根据施工方案分段隔跨组织施工，混凝土尽可能一次浇筑至标高，局部未达到标高处利用混凝土料补齐并振捣，严禁使用砂浆修补。使用平板振捣器或6米振捣梁仔细振捣，并用钢滚筒多次反复滚压，柱、边角等部位用木抹拍浆。混凝土刮平后水泥浆浮出表面至少3 mm厚。楼面混凝土找平后将灰饼剔除。混凝土的每日浇筑量应与墁光机的数量和效率相适应，每天宜500~2000m2。

7、混凝土浇筑完毕，采用橡皮管或真空设备除去泌水，重复两次以上后开始耐磨材料施工。

注意；耐磨材料施工前，中期作业阶段施工人员应穿平底胶鞋进入，后期作业阶段应穿防水纸质鞋进入。1、第一次撒布金刚砂拌合料及抹平、磨光

金刚砂拌合料撒布的时机随气候、温度、混凝土配合比等因素而变化。撒布过早会使金刚砂沉入混凝土中而失去效果；撒布太晚混凝土已凝固，会失去粘结力，使金刚砂拌合料无法与混凝土粘合而造成剥离。

判别金刚砂拌合料撒布时间的方法是脚踩其上，约下沉

5mm时，即可开始第一次撒布施工。墙、门、柱和模板等边线处水分消较快，宜优先撒布施工，以防因失水而降低效果。

第一次撒布量是全部用量的2/3，拌合应均匀落下，不能用力抛而致分离，撒布后用木抹子抹平。拌合料吸收一定的水分后，再用磨光机除去转盘碾磨分散并与基层混凝土浆结合在一起。

4、第二次撒布金刚砂拌合料及抹平、磨光第二次撒布时，先用靠尺或平直刮杆衡量水平度，并调整第一撒布不平处，第二次方向应于第一次垂直。第二次撒布量为全部用量的1/3，撒布后立即抹平，磨光，并重复磨光机作业至少两次，磨光机作业时应纵横交错进行，均匀有序，防止材料聚集。边角处用抹子处理。

面层材料硬化至指压稍有下陷时，磨光机的转速及角度应视硬化情况调整，磨光机作业时应纵横交错三次以上。耐磨地面的平整度要求为2m见方最大偏差3～5mm，同标

高极高点与极低点最大偏差不大于20mm，尽量避免龟裂、脱皮、起砂现象。

5、表面修饰及养护磨光机作业后面层仍存在磨纹较凌乱，为消除磨纹最后采用薄钢抹子对面层进行有序方向的人工压光，完成修饰工序。耐磨地面施工5～6小时后喷洒养护剂养护，用量为0.2升/㎡（由现场实际情况而定，本工程采用覆膜洒水养护）。或面覆塑料薄膜防止引起开裂。耐磨地面面层施工完成24h后即可拆模，但应注意不得损伤地面边缘。

完工5～7d后宜做切割缝，以防止不规则龟裂，切割缝间宜为6～8m（一般根据室内柱间距确定）。切割应统一弹线，以确保切割缝顺直整齐，切割深度应至少为地面厚度的1/5，填缝材料采用预先成型或切割的弹性树脂等材料。

6、成品保护金刚砂地面成型后，要落实好成品保护的技术措施，达到上人强度的2～3天内要求浇水养护，并覆盖2～3层薄膜，一方面防止水分快速蒸发，另一方面起到保护地面的作用。在后续主体及配套设施的施工中，材料落实人工提升，严禁抛落。堆放大型构配件及物料时要在地面上铺20mm厚沙子，并在大型构配件及物料下交叉垫2层10×10枋木，以防止集中荷载过大破坏地面。

四、质量控制在大面积混凝土地面施工中，对混凝土裂缝及平整度、光洁度的控制一直以来都是质量控制的重点，它直接影响着混凝土地面的使用效果和美观效果，所以做好这两方面的控制尤为重要。

1、裂缝控制发生裂缝的主要原因为：1基层混凝土强度等级高，产生的水化热高；

2施工过程中混凝土内与环境气温温差大；

3养护不到位或养护不当，混凝土温度较高时突然浇冷水养护，也会导致混凝土产生无规则的多条微裂缝。

要防止裂缝必须从设计上设计伸缩缝和后浇带，并在金刚砂地面完成后割缝，施工中改善施工工艺降低混凝土温度应力和提高混凝土自身抵抗性能方面综合考虑。

1、配合比设计及试配：为降低混凝土温度应力，最好的办法是降低混凝土的水化热，因此，必须做好混凝土配合比设计及试配工作。

2、可采取普通覆盖、淋水、或喷洒养护进行养护，可保证混凝土内外温度（中心与表面，表面与外号）＜25℃。

2，平整度、光洁度控制钢筋绑扎完毕后，将水准仪放置在现场周围，由控制点引入标高，在地板钢筋每4m×4m焊接一条垂直地面方向的钢筋，将钢筋截断在地面成型标高的位置，浇灌混凝土时由裸露的钢筋头控制地面成型标高，浇捣混凝土时厚度略高于钢筋头，
