❖ 响应面优化法（相应曲面法； Response Surface Methodology，RSM ），是20世纪90年代初西方所兴起的 一种实验统计方法。响应曲面等值线的分析寻求最优工艺参 数，将复杂的未知的函数关系，在小区域内用简单的一次或 二次多项式模型来拟合因素与响应值之间函数关系的一种统 计方法。适宜于解决非线性数据处理的相关问题。
BOX设计（Box-Behnken设计） 二次饱和和D-最优设计（D-optimal设计） 均匀设计 田口设计
...... ❖ 可以进行响应面分析的实验设计有多种，比如Plackett-Burman（
PB）、Central Composite Design（CCD）、Box-Behnken Design（BBD）。最常见的是CCD与BBD。 ❖ 主要以BBD为例说明Design-Expert的使用 ❖ 注：选用的模型不同，设计方案也不同，所需做实验的次数也就 不同的
18
0
86.9 162.5 216.4 274.7 274.3 301.4 270.3
❖ 囊括了试验设计、建模、检验模型适合性、寻求最佳组合条 件等众多实验和统计技术；通过对过程的回归拟合和响应曲 面与等高线的绘制、可方便地求出响应于各因素水平的响应 值。在各因素水平的响应值的基础上，找出预测的响应最优 值以及相应的实验条件。
❖ 前提：设计的实验点应包括最佳的实验条件，如果实验点的 选取不当，使用响应面优化法是不能得到很好的优化结果的 。因而，在使用响应面优化法之前，应当确立合理的实验的
❖ 模型中如果只有一个因素（自变量），响应（曲）面是二维空间中 的一条曲线；当有两个因素时，响应面是三维空间中的曲面。
❖

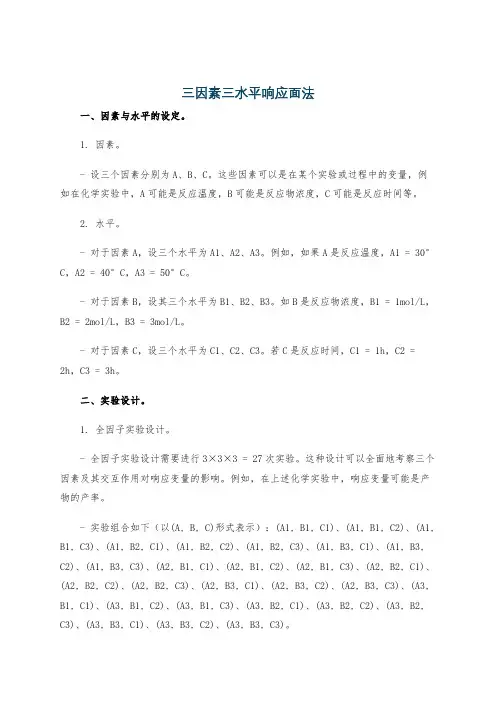

响应面分析实例
❖ 在多因素数量处理试验的分析中，可以分 析试验指标(依变量)与多个试验因素(自变 量)间的回归关系，这种回归可能是曲线或 曲面的关系，因而称为响应面分析。
❖ 例如农作物产量与N、P、K的施肥量有关， 可以通过回归分析建立产量与施肥要素间 的回归关系，从而求得最佳施肥配方。
❖ 建模最常用和最有效的方法之一就是多元线性回归方法。对于非线 性体系可作适当处理化为线性形式。
❖ 设有ｍ个因素影响指标取值，通过试验测量，得到ｎ组试验数据。 假设指标与因素之间的关系可用线性模型表示，则可将各系数写成 矩阵式。
❖ 应用最小二乘法即可求出模型参数矩阵，将矩阵代入原假设的回归 方程，就可得到响应关于各因素水平的数学模型，进而可以图形方 式绘出响应与因素的关系图。
❖ 响应面即回归的正交试验设计，考虑了实验随机误差；可以在因素的 试验范围内选择适当的试验点，用较少的试验建立一个精度高，统计 性质好的回归方程，并能解决试验优化问题。
❖ 所获得的预测模型是连续的，与正交实验相比，其优势是：在实验条 件寻优过程中，可以连续的对实验的各个水平进行分析，而正交实验 只能对一个个孤立的试验点进行分析。
