自由公差

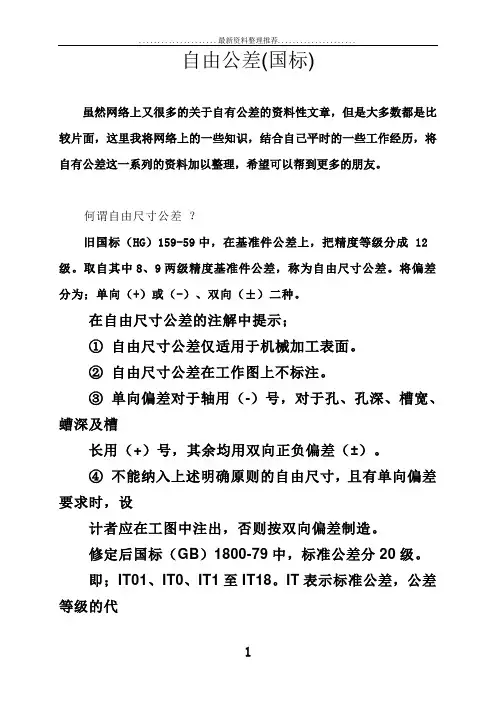

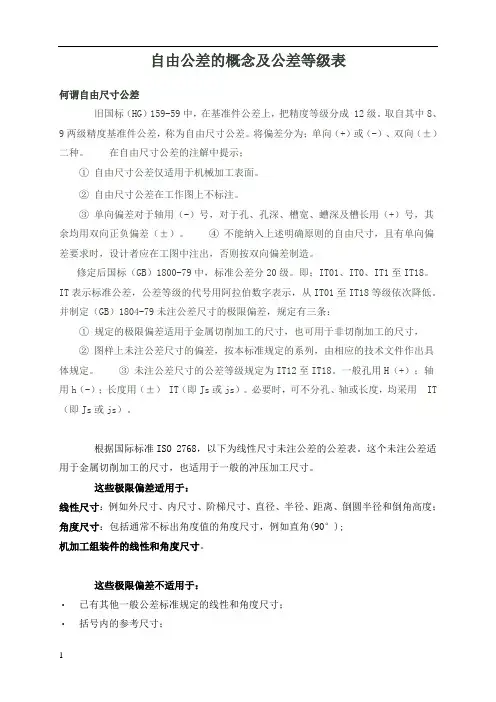

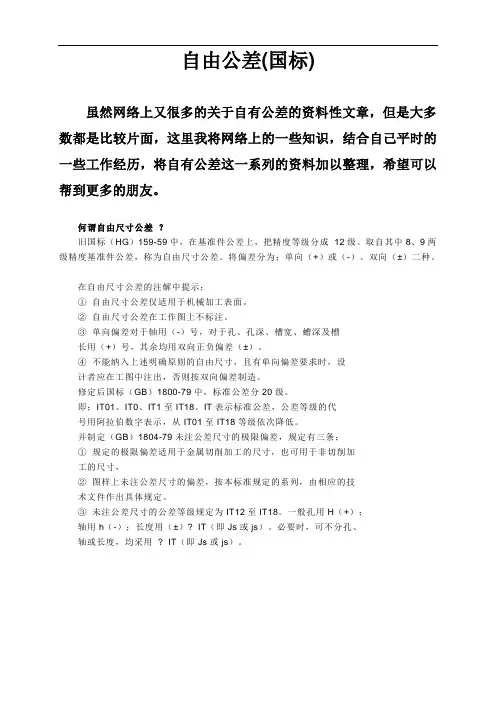

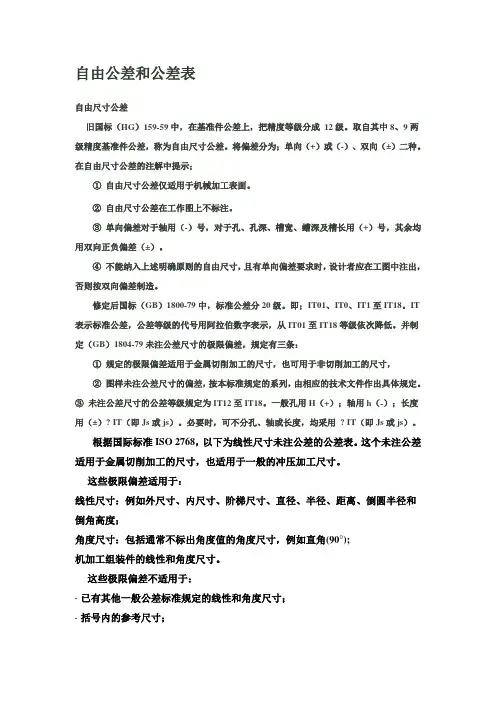

何谓自由尺寸公差？
旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。取自其中
8、9两级精度基准件公差，称为自由尺寸公差。将偏差分为；单向（+）或（-）、
双向（±）二种。
在自由尺寸公差的注解中提示；
①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽
长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设
计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。IT表示标准公差，公差等级的代
号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；
①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加
工的尺寸，
②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技
术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。一般孔用H（+）；
轴用h（-）；长度用（±）IT（即Js或js）。必要时，可不分孔、
轴或长度，均采用IT（即Js或js）。
线性尺寸的极限偏差数值
公差等级尺寸分段
1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）
公差等级基本尺寸分段
0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5
中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2
粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3
最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6
2.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm
公差等级基本尺寸分段
0.5~3 ＞3~6 ＞6~30 ＞30
精密 f ±0.2 ±0.5 ±1 ±2
中等m
粗糙e
±0.4 ±1 ±2 ±4
最粗v
3.角度尺寸的极限偏差数值（GB/T1804-2000）
公差等级基本尺寸分段
~10 ＞10~50 ＞50~120 ＞120~400 ＞400
精密 f
±1°±30′±20′±10′±5′中等m
粗糙 e ±1°30′±1°±30′±20′±10′
最粗v ±3°±2°±1°±30′±20′
4.未注形位公差按GB/T1184-K
4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.03 0.05 0.1 0.2 0.3 0.4
K 0.05 0.1 0.2 0.4 0.6 0.8
L 0.1 0.2 0.4 0.8 1.2 1.6
4.2垂直度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.2 0.3 0.4 0.5
K 0.4 0.6 0.8 1
L 0.4 1 1.5 2
4.3对称度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤100 ＞100~300 ＞300~1000 ＞1000~3000
H 0.5
K 0.6 0.8 1
L 0.6 1 1.5 2
4.4圆跳动的未注公差值（GB/T1184-1996）（mm）
公差等级圆跳动公差值
H 0.1
K 0.2
L 0.3
3.表面粗糙度
零件的表面都应该注明粗糙度的等级。如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
1)取样长度和评定长度的选用值（GB/T1031-1995）
Ra (μm) Rz (μm) 取样长度l(mm) 评定长度l n(mm)
＞0.003~0.02 ＞0.025~0.10 0.08 0.4
＞0.02~0.10 ＞0.1~0.50 0.25 1.25
＞0.1~2.0 ＞0.50~10.0 0.8 4.0
＞2.0~10.0 ＞10.0~50 2.5 12.5
＞10.0~80 ＞50~320 8.0 40.0
2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）
第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100
第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80
注：尽量选择第1系列
3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）
第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，
第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630
另附：基本尺寸0-500mm, 4-18级精度标准公差表。
