临沂大学机床夹具设计期末考试试卷级参考答案

机床夹具设计2021年12月期末考试试卷(1)一、单选题（共30题，60分）1、下列说法中，( )不正确。

A、一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用。

B、夹具相对于机床和刀具的位置正确性，要靠夹具与机床、刀具的对定来解决C、工件被夹紧后，就自然实现了定位D、定位和夹紧是两回事正确答案：C2、按分度原理分度装置分机械分度装置和( )A、电磁分度装置B、光学分度装置C、电分度装置D、磁分度装置正确答案：B3、消除工件自由度数少于六个仍可满足加工要求的定位称为( )。

A、不完全定位B、欠定位C、完全定位D、过定位正确答案：A4、有关基准不重合误差，下列说法中哪个是错误的( )。

A、基准不重合误差的大小,取决于工件定位基准的选择,而与其他因素无关B、要减小基准不重合误差,可提高两基准之间的制造精度C、要限制基准不重合误差,就必须使定位基准与工序基准重合D、基准不重合误差不可能被限制正确答案：D5、下列哪个定位元件限制的自由度最多( )。

A、顶尖B、圆锥销C、锥度心轴D、定位轴正确答案：C6、关于偏心夹紧装置中偏心率（D／e）说法正确的是。

A、偏心率值越大自锁性越差，但轮廓尺寸会减小B、偏心率值越大自锁性越差C、偏心率值大的机构自锁性能好，但轮廓尺寸大D、偏心率值越大自锁性越好，轮廓尺寸会减小正确答案：C7、一般夹具都需要设置( )，但少数情况下也允许不予夹紧而进行加工。

A、夹紧装置B、定位装置C、分度装置D、引导元件8、偏心夹紧机构与螺旋夹紧机构相比，主要优点是( )A、夹紧力大B、夹紧可靠C、动作迅速D、不易损坏工件正确答案：C9、在夹具中，直接使用( )夹紧工件的情况比较少见，这是因为他产生的夹紧力有限，且夹紧费时。

A、螺旋夹紧机构B、斜楔C、偏心夹紧机构D、定心夹紧机构正确答案：B10、偏心夹紧机构适合于切削力小，加工平稳的场合，其原因是( )A、自锁性较差B、夹紧力较大C、刚性较差D、刚性较好正确答案：A11、一个主要定位基准最多可限制工件( )个自由度。

机械制造工艺学及机床夹具设计习题

机械制造工艺学及夹具设计习题一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1、定位基准是指( )A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面3、工序基准定义为( )A.设计图中所用的基准B.工序图中所用的基准C.装配过程中所用的基准D.用于测量工件尺寸、位置的基准4、珩齿加工与剃齿加工的主要区别是( )A.刀具不同B.形成原理不同C.所用齿坯形状不同D.运动关系不同12、工件采用心轴定位时，定位基准面是( )A.心轴外圆柱面B.工件内圆柱面C.心轴中心线D.工件外圆柱面13、机床夹具中，用来确定工件在夹具中位置的元件是( )A.定位元件B.对刀—导向元件C.夹紧元件D.连接元件14、工件以圆柱面在短V形块上定位时，限制了工件( )个自由度。

A.5B.4C.3D.215、下列哪一种定位不能采用( )A.完全定位B.不完全定位C.过定位D.欠定位22、工件以两顶尖孔定位时，后顶尖孔限制（）自由度。

Ａ。

1个Ｂ。

2个Ｃ。

3个Ｄ。

4个23、自位支承（）。

Ａ。

其高度方向是不可调的；Ｂ。

只用来增加刚性不起定位作用Ｃ。

随定位基准位置变化而变化Ｄ。

限制自由度数取决与工件接触点数26、工件在长V块上定位时．其限制自由度的个数为( )。

A、3B、4C、5D、628、钻套的材料常选用( )。

A、T10钢B、铸铁C、钢D、45钢19、定位基准是指（）。

A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面39、车削细长轴时，由于工件刚度不足造成在工件轴向截面上的形状是（）。

A．矩形B．梯形C．鼓形D．鞍形43、车削加工中大部分切削热传给了（）。

A．机床B．工件C．刀具D．切屑二、多项选择题（在备选的答案中有2-4个是正确的，将其全部选出，并将标号填写在括号内，多填或少填均不得分，每题2分，共18分)8、螺旋夹紧机构具有以下特点( )。

机械制造与自动化《机床夹具设计--试卷22》

机床夹具设计——试卷22一、判断题〔共28分，每题1分〕1．欠定位在实际生产中是允许出现的〔〕2．螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。

〔〕3在夹具设计中，不完全定位是绝对不允许的。

〔〕4 工件的局部自由度被限制的定位成为欠定位。

5 工件以两个或两个以上定位基准的定位称为组合定位。

6 钻床夹具通常称钻模，主要由定位元件、夹紧装置、钻模板、夹具体组成。

7 找正法装夹工件时，工件正确位置的获得是通过找正到达的，夹具只起到夹紧的作用〔〕8 机床夹具的组成：定位元件，夹紧装置，夹具体，连接元件，对刀导引元件及一些辅助作用的元件。

〔〕9 设计基准就是在零件图上用以确定点、线、面位置的基准，由设计人员确定。

〔〕10 工件定位过程中，可出现过定位，但不能有不完全定位。

〔〕11 夹紧力方向应使工件刚度最高的方向，尽量垂直于主要定位面。

〔〕12 斜锲夹紧机构主要用于机动夹紧，且工件公差等级较高。

〔〕13 影响夹具对成型运动的定位因素之一：夹具定位面与机床定位面的位置误差。

〔〕14 固定钻模板，加工精度较高，但有时装卸工件不便。

〔〕15 钻模主要由：定位元件、夹紧装置、钻模板、钻套、夹具体组成。

〔〕16．工件被夹紧后，不能动弹了，所以这个工件就定位了，这种理解是正确的〔〕17．对于轴类零件而言，定位元件只能用V型块〔〕18．有人说为了提高工件的定位精度，工件被限制的自由度应该越多越好〔〕19．欠定位就是不完全定位，定位设计时要尽量防止〔〕2021时为了满足工件的夹紧需求，可以改变工件已经在夹具中定位的正确位置〔〕21．偏心夹紧机构通常因为结构简单,操作简便,所以得到了广泛的运用除了在铣床上运用,在车床上也等到了充分的运用〔〕形块可限制四个自由度。

短的V形块可限制二个自由度。

〔〕23为了防止工件变形，夹紧部位要与支承对应，不能在工件悬空处夹紧。

〔〕24组合夹具是由一套完全标准化的元件，根据工件的加工要求拼装成的不同结构和用途的夹具。

夹具设计习题及答案

第一单元夹具设计概论课后习题：1．何为机床夹具？2．机床夹具有哪些部分组成？3．机床夹的分哪几类，各种类型的数控机床适用场合？4. 机械加工中夹具的地位？5. 了解几中典型机床夹具，说明其工作原理？6. 机床夹具有哪些功能和作用？7. 机床夹具的应用特点：8. 机床夹具发展方向？第一单元习题参考答案1. 答：机床夹具是在机床上所使用的一种辅助装置，用它来准确、迅速地确定工件与机床、刀具间的相对位置，即将工件定位及夹紧，以完成加工所需要的相对运动。

2. 答：机床夹具的组成部分有：1）定位元件定位元件是夹具的主要功能元件之一。

通常，当工件定位基准面的形状确定后，定位元件的结构也就基本确定了。

2）夹紧装置通常，夹紧装置的结构会影响夹具的复杂程度和性能。

它的结构类型很多设计时应注意选择。

3）夹具体夹具体是夹具的基体骨架，通过它将夹具所有元件构成一个整体。

4）连接元件根据机床的工作特点，夹具在机床上的安装连接常有两种形式。

一种是安装在机床工作台上，另一种是安装在机床主轴上。

5）对刀与导向装置对刀与导向装置的功能是确定刀具的位置。

6）其它元件或装置3. 答:1）按夹具的应用范围分类通用夹具专用夹具可调夹具组合夹具自动化生产用夹具2）按夹具使用的机床分类由于使用夹具的各类机床，其工作特点和结构形式不同，对夹具的结构相应地提出不同要求。

因此可按所适用的机床把夹具分为车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮机床夹具和其他机床夹具等类型。

3）按夹具的夹紧动力源分类根据驱动夹具夹紧的动力源不同，可把夹具分为手动夹具、气动夹具、液压夹具、气液夹具、电动夹具、电磁夹具、真空夹具等其他类型。

4. 答:（1）保证加工精度用夹具装夹工件时，能稳定地保证加工精度，并减少对其它生产条件的依赖性，故在精密加工中广泛地使用夹具并且它还是全面质量管理的一个重要环节。

（2 ）提高劳动生产率使用夹具后，能使工件迅速地定位和夹紧，并能够显著地缩短辅助时间和基本时间，提高劳动生产率。

机械制造基础第4章机床夹具设计基础——例题

Y Z
的限制。以避免重复
三爪卡盘夹持较短
X Y Z Y Z
Y Z
属于不完全定位，如果只加工工件的外圆表面，而无轴向尺寸方面的要求，则定位是合理的，如果工件有轴向尺寸要求时，则应该增加限制X方向移动的定位支撑点。
三爪卡盘夹持较短
X Y Z Y Z
Y Z
X
欠定位分析
过定位
如果工件的某一个自由度被定位元件重复限制，称为过定位。过定位是否允许，要视具体情况而定。通常，如果工件的定位面经过机械加工，且形状、尺寸、位置精度均较高，则过定位是允许的。合理的过定位起到加强工艺系统刚度和增加定位稳定性的作用。反之，如果工件的定位面是毛坯面，或虽经过机械加工，但加工精度不高，这时过定位一般是不允许的，因为它可能造成定位不准确，或定位不稳定，或发生定位干涉等情况。
已知：外径d为: 500 0.03 mm
内径D为: 3000.05 mm
内外圆同轴度为0.02mm，
试计算用调整法加工这批工件时，
工序尺寸H的定位误差是多少？
解：基准不重合误差：基准位移误差：
同轴度误差：w 来自c 0.05 0.025mm 2
TD 2 sin
2

0.03 0.021mm 90 2 sin 2
组合定位
1.几个定位元件组合起来定位时,限制的自由度是每个定位元件限制的自由度数之和. 2.组合定位中的每个定位元件改变它单独定位所限制的自由度. 3.组合定位中,定位元件单独起限制移动自由度转为限制转动自由度,不再起限制移动自由度,但是限制自由度数量不变. 消除组合定位中的过定位,把限制移动方向的自由度定位元件改为能移动的定位元件. 消除组合定位中的过定位,也可以改变定位元件的结构.比如:一面两孔中菱形销

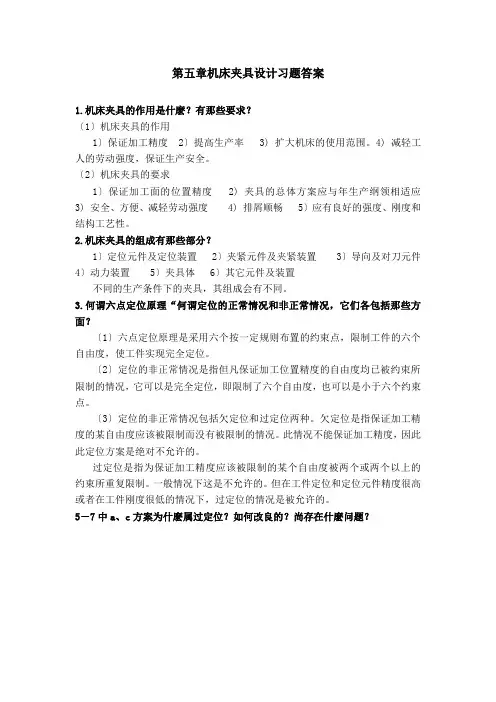

机械制造装备设计第五章习题答案(关慧贞)

第五章机床夹具设计习题答案1.机床夹具的作用是什麽？有那些要求？〔1〕机床夹具的作用1〕保证加工精度 2〕提高生产率 3) 扩大机床的使用范围。

4) 减轻工人的劳动强度，保证生产安全。

〔2〕机床夹具的要求1〕保证加工面的位置精度 2) 夹具的总体方案应与年生产纲领相适应3) 安全、方便、减轻劳动强度 4) 排屑顺畅 5〕应有良好的强度、刚度和结构工艺性。

2.机床夹具的组成有那些部分？1〕定位元件及定位装置 2〕夹紧元件及夹紧装置 3〕导向及对刀元件4〕动力装置 5〕夹具体 6〕其它元件及装置不同的生产条件下的夹具，其组成会有不同。

3.何谓六点定位原理“何谓定位的正常情况和非正常情况，它们各包括那些方面？〔1〕六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。

〔2〕定位的非正常情况是指但凡保证加工位置精度的自由度均已被约束所限制的情况，它可以是完全定位，即限制了六个自由度，也可以是小于六个约束点。

〔3〕定位的非正常情况包括欠定位和过定位两种。

欠定位是指保证加工精度的某自由度应该被限制而没有被限制的情况。

此情况不能保证加工精度，因此此定位方案是绝对不允许的。

过定位是指为保证加工精度应该被限制的某个自由度被两个或两个以上的约束所重复限制。

一般情况下这是不允许的。

但在工件定位和定位元件精度很高或者在工件刚度很低的情况下，过定位的情况是被允许的。

5－7中a、c方案为什麽属过定位？如何改良的？尚存在什麽问题？图 5.7 a〕：工件下底面有俩个短圆柱销台阶面支撑，为平面约束，限制3个自由度，而每个短圆柱销插入工件孔内，限制了2个自由度，因此共限制了7个自由度，超出了6个，即y方向的移动自由度被重复限制了，因此属于过定位。

C〕：工件左端由销的又台阶端面定位，此端面限制了3个自由度，而销的长径比已超过1，属于长销，它限制了4个自由度，共限制了7个自由度，还有转动的自由度没有被限制。

工件定位原理及机床夹具设计

第三模块工件定位原理及机床夹具设计习题及答案一、填空题1.工件装夹的实质，就是在机床上对工件进行（）和（）。

2.工件装夹的目的，则是通过（）和（）而使工件在加工过程中始终保持其正确的加工位置，以保证达到该工序所规定的技术要求。

3.按工件在加工过程中实现定位的方式来分，常见的工件的装夹方法可归纳为两类：（）、（）。

4.工件在夹具中定位的目的，就是要使（）在夹具中占有一致的正确加工位置。

5.工件直接装入夹具，依靠工件上的（）与夹具的（）相接触，而占有正确的相对位置，不再需要找正便可将工件夹紧。

6.专用机床夹具主要适用于生产批量（），（）相对稳定的场合。

7.工件相对于刀具的位置取决于（）的正确位置和（）的正确位置。

8.用专用夹具装夹进行加工时，一般都采用（）加工，所以，为了预先调整刀具的位置，在夹具上设有确定刀具位置或引导刀具方向的（）。

9.工件在定位时应该采取的定位支承点数目，或者说，工件在定位时应该被限制的自由度数目，完全由工件在该工序的（）所确定。

10.工件用平面定位时，常用的定位元件有各种形式的（）和（）。

11.工件用外圆柱面定位时，常用的定位元件是（）和（）。

12.可调支承主要用于（），而又以（）。

13.辅助支承只能起提高（）的（）作用，而决不能允许它破坏基本支承应起的主要定位作用。

14.由于一对定位副存在（）和（），从而使定位基准相对于限位基准发生位置移动，产生基准位移误差。

15.工件定位时，几个定位支承点重复限制同一个自由度的现象，称为（）．16.按某一种工件的某道工序的加工要求，由一套预先制造好的标准元件拼装成的“专用夹具”称为（）夹具。

17.V形块定位元件适用于工件以（）面定位。

18.定位误差由两部分组成，即基准位置误差和（）误差。

19.在使用圆偏心轮夹紧工件时能保证自锁，则应使圆偏心轮上任意一点的（）角都小于该点工作时的（）角。

20.分度装置可分为（）装置和直线分度装置两大类。

21.机床夹具的动力夹紧装置由（）、中间传力机构和（）所组成。

机床夹具设计习题答案解析

1.1定位原理及定位误差计算1.分析下图工件定位属于何种定们？都尿制了哪些自由度?a定心定位限制4个自由度b短心轴限制2个自有度c长锥心轴限制5个自由度d两誰轴定位阻制5个自由度2.酗砌示为轴类零件加工的儿种装茹治试分析各肝何种越? 哪些不定麼有无不合理才处？斓泌？S4-6轴駅零件装夹示意昼a. 不完全定位，限制了x y z和y 'z ,合理b. 完全定位，六个自由度都限制了，合理c. 过定位，x重复定位，可将左顶尖去除或者改为自由顶尖3. 在阶梯轴上铣削一平面，该零件在短V形块、圆头支钉和浮动支点上定位。

试分析该定位方案有何不合理之处？如何改进？答：欠定位。

短V形块不能限制Z方向的旋转以保证尺寸L的加工改进：将短V形块改为长V形块4. 题图4为连杆零件在夹具中的平面及两个固定的短V形块1及2上定位，试问属何种定位？限制了哪些不定度？是否有需要改进之处？提出改进措施。

改进：将右侧的V形块改为可左右活动的V形块I.如圏駅示三遹零件在三个短「型块中定试分析该定位方案犀几点定世？各型块分艇限制了唧几卜自由度2答：该方案属于六点定位。

左边两个短V形块相当于一个长V形块，限制了y y* A屮Az z四个自由度，右边短V形块限制了x x两个自由度。

8.商圏在组合机床上同时钻010203三个孔，保证图示加工要求，其余表面均已加工’L-试确定合理的定位方案并绘制定位方案草图。

9.题图9为在杆件上有宽度为b的开口槽，内孔D已加工，试确定合理的定位方案并绘制定位方案草图。

答：直径为d的圆弧端用V形块定位，半径为D的内孔用浮动菱形销定位。

11.题图11（a）为在圆盘零件上加工01、02及03三孔的工序简图，题图11 （b）、（c）、（d）为用三轴钻床及钻模同时加工三孔的几种定位方案（工件底面的定位元件未表示），试分别计算当a =90°时各定位方案的定位误差。

12.""罔15勿傭心e '帕怏咼2祇fT I 逵位的的【th 工浮翼求为加工与 66 平行的乎窗 U 当<*i«50J rt .mm, d t =55_：;,mm ML* 80*；1'mmp4 试计算谏T.序的定位馔畫.■■定位=、■不重■"位置 q ■"位置O 2 = 0.1866 ：：： § Td L即该工序定位合理，定位误差为 0.1866 13.】筑零件罐位如图B 所応曲進位苗桑直放胃‘或歓在零件匕钻孔0廉O tr 试计算各孔位■.尺寸的定位澳蓋・井判斷屬示定惊方案能捋満足工序豪班.:位置O,=Td 0.0866 a 2si n 2 「位置O 2 : 芯0.12'角度二arctan 二 arctan 0.1866 160解：加工面C 以O 1O 2连线为基准，因此：不重=0■■:位置O ’ . ■■:位置O 22L•0 童気M f一1.2夹紧万案及夹紧力计算1.试分析图示各种夹紧方案有何错误和不当之处，并提出改进措施。

(整理版)机床夹具设计试题1

《机床夹具设计》试卷一、填空题（10分)1.在常用的三种基本夹紧机构中，自锁性能最好的是机构，动作最快的是机构。

2.影响加工精度的因素有五个，包括、、安装误差、夹具误差和加工方法误差。

3.机床夹具的基本组成部分包括、、、对刀或导向装置、连接元件和其它装置或元件。

4.工件以外圆柱表面定位时，是用的最多的定位元件。

5.夹紧装置由两部分组成：和。

二、选择填空题：（30分，每题1.5分）1.一般地，夹具上夹紧机构的作用是（）。

A. 将工件压紧、夹牢在定位元件上B. 起定位作用C. 把夹具紧固在机床上2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。

A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。

A．0个 B．1个 C．2个 D.3个4．满足加工要求，限制的自由度数少于6个的定位方式称为_____。

A．完全定位 B．不完全定位 C．欠定位5．斜楔升角越大，夹紧力就____，夹紧行程就____。

A．越大，越小 B．越小，越大 C．越大，越大D．越小，越小6．加工小型工件分布在不同表面上的孔宜采用（）。

A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 联动夹紧机构一般要求有较大的总夹紧力，故机构要有足够的____。

A．韧性 B．扩力比 C．刚性8. 夹紧力的方向应有利于减小____。

A．夹紧力 B．切削力 C．摩擦力9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。

A．铸件 B．锻件 C.焊接件10．在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：（）A 六点定位 B 四点定位 C 三点定位11．三爪自定心卡盘属于。

A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。

A．夹具体上设两定位键 B．在夹具体上设找正基面 C．在夹具体上设对刀块13．双支承镗模的镗刀杆与机床主轴应采用( )。

(完整版)《机床夹具设计》考试复习题

一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（√）3. 用六个适当分布的定位支承点限制工件的六个自由度即简称为六点定则（√）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

√5. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）6. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）7. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）8. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）9. 工件在夹具中定位后，在加工过程中始终保持准确位置应由夹具定位元件来实现。

10. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（√）11. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）12. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）13. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（√）14. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

（√）15. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作迅速，但其自锁性要比后者差。

（√）16. 用三爪自定心卡盘夹持工件车削时，每个卡爪所受的力是变化的，工件伸出卡爪越长，所需夹紧力也越大。

（）17. 在斜楔增力机构中，斜角α越大，增力比也越大，因而夹紧力也越大。

（）18. 各种精密分度装置大多是利用“误差平均效应”的工作原理设计制造的。

（√）19. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

《机床夹具设计》试卷及答案(A卷).pdf

画出夹紧工件的状
态。
（ 5）围绕工件的几个视图依次绘出对刀、导向元件以及定向键等。（ 6）标注夹具装配总图有关尺寸。
5
5、简述基准及其分类。在零件的设计和制造过程中，要确定零件上点、线或面的位置，必须以一些指定的点、线或面作为依据，这些作为依据的点、线或面，称为基准。按照作用的不同，常把基准分为设计基准和工艺基准两类。 (1)设计基准即设计时在零件图纸上所使用的基准。 (2)工艺基准即在制造零件和装配机器的过程中所使用的基准。工艺基准又分为工序基准、定位基准、度量基准和装配基准，它们分别用于工序图中工序尺寸的标注、工件加工时的定位、工件的测量检验和零件的装配。
位要求，这就是
定位。
3、选择夹紧力作用点的问题是指在
已定的情况下，确定夹紧力作用
点的位置和数目。
4、夹具总图上标注尺寸及技术要求的目的主要是为了便于拆零件图，便于夹具装配
和检验。为此应有
地标注尺寸及技术要求。
5、CAFD 就是在设计者设计思想的指导下，利用计算机系统来辅助完成
夹具设计工作。
二、选择题 (15 分)
（ 1）拨叉的定位方案：工件以内孔、端面及侧面在定位销
2 和挡销 4 上定位；
（ 2）拨叉的夹紧方案：由液压缸 6 驱动拉杆 1，通过开口垫圈 3 将工件夹紧。（ 3）圆周连续进给铣床夹具工作原理：工作台由电动机通过蜗轮蜗杆机构带动回
转，从而将工件依次送入切削区 AB。当工件离开切削区被加工好后，在非切削区 CD 内，可将工件卸下，并装上待加工工件，使辅助时间与铣削时间相重合，提高机床利用率。
3、选择夹紧力作用点的问题是指在夹紧方向已定的情况下，确定夹紧力作用点的位
置和数目。

机床夹具试题及答案

机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________ 和________ 。

2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素： __ 、_______ 、 _______ 。

3. 夹紧机构的组成_________、__________ 、 ________4. 造成定位误差的原因有______________和______________误差。

5. 常用基本夹紧机构______、_________、________、________四类。

6. 造成定位误差的原因有_______误差和_______误差。

7. 研究机床夹具的三大主要问题是_________________、_________________和_________________8. 工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为_______定位，这在加工中是不允许的。

9. 短圆柱销可限制 __个自由度。

长圆柱销可限制 _ 个自由度。

菱形销可限制 _ 个自由度。

圆锥销一般只能限止 _个自由度。

窄V形块限止 _个自由度。

长V形块限止 _个自由度。

10. ____________的螺钉头并不压紧在钻套台阶上。

二、选择题1. 机床上的卡盘，中心架等属于（___）夹具。

A．通用 B. 专用 C. 组合2. 重复限制自由度的定位现象称之为(____ )。

A. 完全定位B. 欠定位C. 不完全定位D. 过定位3. 夹紧中确定夹紧力大小时，最好状况是力（____）。

A．尽可能的大 B.尽可能的小 C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。

A．两个 B. 三个 C. 四个5、决定某种定位方法属几点定位，主要根据（____）。

?A 、有几个支承点与工件接触 B 、工件被消除了几个自由度C 、工件需要消除几个自由D 、夹具采用几个定位元件6. 确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__ ）基准面。

机床夹具设计机床夹具设计试卷(练习题库)(2023版)

机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用（）作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、（）用来限制工件的自由度。

（）用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、（）。

13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是（）夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

(整理版)机床夹具设计试题2

《机床夹具设计》试卷一、填空题:（10分）1. 铣床上用来确定对刀的元件是。

2. 当工件以外圆柱面定位时，是用得最多的定位元件。

3. 按定心的不同，定心夹紧机构分为两类：的定心夹紧机构和的定心夹紧机构。

4. 基本夹紧机构有：、和。

5. 固定短V形块定位时能限制工件个自由度。

6. 常用的钻模板有、、可卸式钻模板三种。

二、选择填空题：（30分，每题2分）1.机床夹具中，用来确定工件在夹具中位置的元件是_____。

A．定位元件 B．对刀-导向元件 C．夹紧元件 D．连接元件2．加工中实际所限制的自由度少于工件所限制的自由度，称为______。

A．重复定位 B．不完全定位 C．完全定位 D.欠定位3．适用于单一钻孔工序和小批生产的钻套是_____。

A．固定钻套 B．可换钻套 C．快换钻套4．铣床夹具__ _定位键适用与定位精度要求不高的场合。

A．方型A型 B．方型B型 C．圆柱型5．加工一批中小型工件位于同一表面上的一组孔，则优先选用的钻模为。

A．固定式 B．移动式 C．盖板式 D．滑柱式6．夹紧力的作用方向应朝向_________。

A．主要限位面 B．切削力方向 C.进给力方向7．在自动线上使用的一种移动式夹具是_____。

A．随行夹具 B．定心夹具 C．自动夹具8．在常用的典型夹紧机构中，扩力比最大的是。

A．斜楔夹紧机构 B．螺旋夹紧机构 C．偏心夹紧机构 D．弹簧夹头9．铰链夹紧机构常用来驱动。

A．手动夹紧 B．气压或液压 C.电磁10．只有在精度很高时，重复定位才允许采用，且有利于增加工件的刚度。

A.设计基准和定位元件B.定位基准和定位元件C.工序基准和定位元件11. 工件在夹具中定位时，工件以定位面与夹具的定位元件的定位工作面保持（）来限制其自由度。

A 接触或配合B 脱离C 相对移动12. 工件底部粗糙不平，置于四个支承钉上定位，则会产生（）定位。

A 完全定位B 欠定位C 重复定位D 不完全定位13. 斜孔钻模上设置工艺孔的目的是（）。

机床夹具 (最新版)期考试卷 (附答案)

《机床夹具》期末考试试卷（附答案）1分）1.辅助支承是指不起定位作用，但能提高工件的___安装刚性___及____稳定性____的支承。

2.使用夹具加工时，若需保证工件具有足够的定位精度，就必须将定位误差控制在加工尺寸公差的___1/3 ～1/5___左右。

3.夹具总图的绘制内容包括__ 一组图形、必要的尺寸、技术要求__及标题栏、零件序号、明细栏等。

4.力源装置是机动夹紧时产生原始作用力的装置，通常是指_气动、液压、电动_等动力装置。

5.在夹具的各种夹紧机构中，以___斜楔夹紧机构、螺旋夹紧机构、铰链夹紧机构、偏心夹紧机构，及由它们组合而成的夹紧机构应用最为普遍。

6. 工件的装夹指的是工件的 _定位____ 和_____夹紧_。

7．完全定位指的是_____工件的六个自由度都限制了、__ ，不完全定位指的是________工件被限制的自由度少于六个，但能保证加工要求_______，欠定位指的是____按加工要求应限制的自由度没有被限制________。

8．夹具由 ________定位装置_____________、夹紧装置____、____夹具体__对刀或导向装置、连接元件和其他元件及装置组成。

9．造成定位误差的原因有基准不重合误差ΔB、__基准位移误差ΔW ___。

10．机床夹具按其通用化程度分为通用__夹具、__专用____夹具、拼装夹具三个大类。

2分）1．凡是夹具，其中一定具有（ B ）。

A．对刀装置B．定位元件C．平衡配重块D．分度装置2．成组夹具属于（B）类夹具。

A．通用夹具B．可调式的专用夹具C．拼装夹具3．组合夹具属于（ C ）类夹具。

A．通用夹具B．专用夹具C．拼装夹具4．（A）是整个夹具的基础。

A．夹具体B．夹紧装置5．采用夹具可以在降低工件（A）的基础上极大地稳定整批工件的加工质量。

A．加工成本B．加工精度6. 夹紧元件的基本要求是要有足够的强度、承载能力和（B）A．操作性B．抗震性7．在外圆柱面定位元件中，（A）是应用最为广泛的一类元件。

4试题库之第四章机床夹具原理与设计

第四章机床夹具原理与设计一、单项选择1. 工件装夹中由于（）基准和定位基准不重合而产生加工误差，称为基准不重合误差。

AA ．设计(或工序) ；B ．工艺；C ．测量；D ．装配。

2. 基准制造不准确误差大小与（）有关。

C A ．本道工序要保证的尺寸大小和技术要求；B ．只与本道工序设计(或工序)基准与定位基准之间位置误差；C ．定位元件和定位基准本身的制造误差。

3. 轴类零件定位用的顶尖孔是属于( )。

AA ．精基准；B ．粗基准；C ．辅助基准；D ．自为基准。

4. 自位支承(浮动支承)其作用增加与工件接触的支承点数目，但（）。

A A ．不起定位作用；B ．一般来说点限制一个自由度；C ．不管如何浮动必定只能限制一个自由度。

5. 在球体上铣平面，若采用如图所示方法定位，则实际限制（）个自由度。

①① 1 ② 2 ③ 3 ④ 46. 锥度心轴限制（）个自由度。

D A ． 2 ； B ． 3 ； C ． 4 ； D ．57. 小锥度心轴限制（）个自由度。

C A ．2 ； B ． 3 ； C ．4 ； D ．58. 在球体上铣平面，要求保证尺寸H （见下图），必须限制（）个自由度。

①① 1 ② 2 ③ 3 ④9. ）个自由度。

D题7图题8图A．2 ；B．3；C．4 ；D．510.基准重合原则是指使用被加工表面的（）基准作为精基准。

AA．设计；B．工序；C．测量；D．装配。

11.不能提高零件被加工表面的定位基准的位置精度的定位方法是（）。

CA．基准重合；B．基准统一；C．自为基准加工；D．基准不变。

12.自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（）。

BA．不起定位作用；B．一般来说只限制一个自由度；C．不管如何浮动必定只能限制一个自由度。

13.工件装夹中基准不重合误差是指：设计基准和（）基准不一致而产生的加工误差。

DA．工艺；B．测量；C．装配；D．定位。

14.夹紧力的方向应与切削力A 。

《机床夹具设计》课后作业习题含答案(大学期末复习资料).docx

(5)过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度。举例：一面两销定位，X,两个圆柱销重复限制，导致工件孔无法同时与两销配合，属过定位情况。
2•工件在夹具中定位时，主要支撑与辅助支撑各自有何作用?
答：主要支撑:限制工件自由度，起定位作用；辅助支撑：增加工件的刚性、夹
具刚性以及工件预定位，有时也用来承受工件的重力、夹紧力或切削力。
接元件在机床上占有正确位置，工件和夹具通过对刀元件相对于刀具占有正确位置, 从而保证了工件相对于机床位置正确、工件相对于刀具位置正确，最终保证工件的加工要求。
因此，机床夹具在机械加工中应具有以下作用:
D能稳定地保证工件的加工精度
使用机床夹具来对工件定位，可以准确地确定工件与机床、刀具之间的相互位
置。工件的位置精度完全由夹具保证，不受工人技术水平的影响，使一批工件的加工精度趋于一致，保证工件加工精度高且稳定。
自由度的数目。
(1)保证尺寸20 ±0.05mm,需要限制的自由度为：xzy
⑵保证垂直度00.05mm时，需要限制的自由度为：5 ?
⑶保证09H7孔中心对称分布于尺寸26mm的中心线，需要限制的自由度为:
—f f
Y XZ
综合上述可知，本工序要限制的自由度为：龙滋返等五个自由度。
2组合夹具需要一定数量的元件才能组装般应有2000?20000个元件比较合适大约平均a个元件可组装一套较复杂的组合夹a100b200c300d400由于夹具是组装的3国际上较大型的面向工程的有限元分析通用软件有很多其中著名的有abcdloaansysbnastrancaskadadina三简答题当被加工工件的加工精度要求不高时可以考虑定位基面和输送基面合一因为随行夹具在自动线机床间的运送及返回的过程中定位基面的磨损对加工精度影响不大

机床夹具设计试题及答案

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》期末试卷（B ）出卷人校对人：考试时间：100分钟一、选择题（每题2分，共30分）1A 检测装备B 工艺设备C 安全设施D 机床本体 2．（）为工件定位后提供了安全、可靠的加工条件。

A 夹紧 B 定位 C 辅助 D 导向 3．下列哪种夹紧机构的自锁性最好( )A 螺旋夹紧机构B 斜楔夹紧C 偏心轮夹紧D 不确定4．长方体大表面由的三个支承点（在同一直线）定位可限制（）个自由度 A 一个 B 三个 C 两个 D 四个 5．工件在夹具中定位的任务是（）A 在切削力作用下保持既定的位置B 对刀导向便于加工C 不能确定D 使同一批工件在夹具中占据正确的位置6．．定位方式是根据加工要求确定的,下列定位方法中属于正确定位方式的是（） A 过定位 B 欠定位 C 不完全定位 D 不定位 7．下列属于铣床夹具的特殊元件有( )。

A 快换钻套B 定位销C 对刀块D T 型螺栓 8．一个较窄的支承板支承工件精基准面可限制工件（）自由度 A 两个 B 三个 C 四个 D 五个 9．关于辅助支承的说法正确的是（）姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……题…………………………………………………………A根据元件结构不同限制不同自由度。

B对工件既起到支承作用又限制工件运动自由度。

C采用辅助支承会产生过定位。

D不限制工件自由度，只起支承作用，以提高工件定位刚度减小工件变形。

10．工件以两孔一面定位中圆柱销和菱形销组合限制工件一个（）自由度。

A旋转B移动C空间平动D不确定11．液压夹紧装置与气压夹紧装置对比下列说法正确的是（）A液压油的不可压缩性使液压夹紧装置夹紧刚度高，工作平稳、可靠。

机床夹具设计考试习题

《机床夹具设计》习题一、是非题：1、六点定位原理只能解决工件自由度消除的问题，不能解决定位精度问题。

2、计算定位误差就是设计基准（一批工件的）沿加工要求方向上的最大位置变动量。

3、消除或减小过定位所引起的干涉，可以采用提高定位基准及定位元件工作表面之间的位置精度等办法。

4、工序基准与定位基准不重合，在任何方向上加工工件都会引起基准误差。

5、为确保工序尺寸要求及加工顺利，从六点定位原理出发所应限制的自由度往往少于实际所采用的支承钉数目。

6、工件以圆柱孔定位时，心轴竖放的定位误差是卧放时的两倍。

7、工件定位时，重复欠定位均不允许出现。

8、满足了六点定位规则就满足了工件的定位要求。

9、用六个支承点就一定能完全限制工件的六个自由度。

10、少于六点的定位就是欠定位。

11、多于六点的定位就是过定位。

12、设计夹具的辅助支承应不能限制工件的自由度。

13、为保证夹紧可靠，工件的夹紧力应大于材料的强度极限。

14、采用偏心夹紧机构的目的是使工件夹紧的自锁性能好。

15、设计联动夹紧机构时应注意设置浮动环节。

16、弹性定心夹紧机构对工件的定位基准精度要求较高。

17、夹具的气动装置使用方便，在重型机械加工中广泛使用。

18、利用分度装置可以使工件加工工序集中，减少安装次数。

19、在新产品试制时广泛采用铸造毛坯的夹具体。

20、径向尺寸较大的车夹具与主轴的联接元件可以是过渡盘。

21、专用夹具的制造特点是标准化、精密化、批量大。

22、钻套内径尺寸应小于刀具的最大极限尺寸。

23、用六个支承点就一定能完全限制工件的六个自由度。

24、少于六点的定位就是欠定位。

25、夹具的必要功用是要保证工件的工序位置精度。

26、过滤器、调压阀、油雾器被称为是气动三大件。

27、镗夹具的镗套硬度应高于镗杆的硬度。

28、组合夹具因外形尺寸大，刚性较差而难推广使用。

29、多品种小批量生产中应推广使用通用可调夹具与成组夹具。

30、钻套内径尺寸应大于所引导刀具的最大极限尺寸。

机床夹具期中考试试卷

2015-2016学年《机床夹具》期中考试试卷班级姓名：分数：一、选择题（每题2分，共34分）1、下列（）不属于机床夹具的三大组成部分之一A、夹具体B、定位装置C、对刀装置D、夹紧装置2、机床夹具设计主要研究的是（）夹具的设计A、通用夹具B、专用夹具C、拼装夹具D、组合夹具3、在夹具中，用一个平面对工件进行定位，可限制工件的（）自由度。

A、两个B、三个C、四个D、五个4、长V形块能限制工件的（）个转动自由度A、两个B、一个C、三个D、四个5、短V形块能限制工件的（）自由度。

A.两个移动B.一个移动及两个转动C.两个转动D.一个移动及一个转动6、短定位套用于外圆定位可限制（）移动自由度A、一个B、两个C、三个D、四个7、工件的六个自由度都得到了限制工件在夹具中只有唯一位置，称（）A、完全定位B、不完全定位C、欠定位D、重复定位8、轴类零件装夹在v形架上铣削键槽时，它的外圆表面就是( )基准面。

A、定位B、测量C、装配D、精9、轴类零件用双中心孔定位，能消除（）个自由度。
