第二代ELET扭力测试仪HP-100

合集下载

数字扭力计测试仪操作指导书

批准审核设备名称上海晶合光电科技有限公司作业指导书制作日期刘静2017/10/9JH-WI-GC-080HP-100数字扭力测试仪作业扭力测试文件编号操作步骤：1、如图1所示，将数字扭力测试仪MODE 选择键拨至在“PEAK ”位置，将CAPACITY 选择键拨至在“Kgf.cm 100”位置。

2、打开数字扭力测试仪的电源开关(将“POWER 键”拨至“ON ”)，待显示屏显示稳定后按一次清零键(RESET 键)，确认扭力测试仪显示屏显示的读数应为“0.0”。

3、选择与被测电批(或风批)的螺丝刀插孔相应的转接头；如图2所示安放在扭力测试仪测试端上。

4、依据《螺丝扭力对照表》的扭力要求，先将电批(或风批)自身的输出扭力刻度调节到SOP 要求的刻度范围内(此步有利于减少后续输出扭力的调节次数)。

5、将待测电批(或风批)的刀头取下，再将电批(或风批)的螺丝刀插孔对准测试端上的转接头，令转接头插入螺丝刀插孔内，如图3所示。

电批(或风批)接入电源(或气源)。

6、扶正握稳电批(或风批)，按下其反退开关松开转接头锁紧的弹簧；按一下扭力测试仪的清零键(RESET 键)；然后按下电批(或风批)的正锁开关，将会正向转动，达到转接头弹簧锁紧之后将停止；电批(或风批)停止后，扭力计的显示屏将会显示此过程中测得的扭力峰值(即电批(或风批)停止时的扭力输出值)，记下此数值。

按此方式重复测3次，取3次测量的平均值，看是否与《螺丝扭力对照表》规定的扭力要求值相符(若要求值未规定偏差值，则偏差应在20%之内)。

如不符则需要按以下方法重新调节电批(或风批)的输出扭力，再按照这一步的方法反复进行测试，直至扭力计显示的扭力峰值与《螺丝扭力对照表》相符为止；并将此值记录在《螺丝扭力测试记录表》上。

注意事项：按点检表的周期要求以及更换作业扭力要求时需要检测。

扭力计使用完毕后应及时关闭扭力计的电源（扭力计的“POWER 键”拨至“OFF ”表示关闭），同时将扭力计测试感应端上的转接头取下并与扭力计一起放置在相应的包装内。

扭矩功率测试仪使用说明书

二、安装与接线 1 外形图
2 接线端子图
前面板
1
5
2 4
3
传感器输入
后端子图
1 － -15V 2 － GND 3 － +15V 4 －转速 5 －扭矩
5
4
3
2
1
90
90
85
9
8
7
90
6
通讯口
13 12 11 10 9 8 7 6 5 4 3 2 1
90
90
2 －接收端 3 －发送端 5 －信号地
bal变送输出下限4eh04500054bah变送输出上限4fh0450005415v第一组参数报警设定值第五组参数打印及时钟二安装与接线1外形图符号名称内容地址取值范围说明符号名称内容地址取值范围说明ah第1报警点设定值01h199994500053po打印方式选择50h0356al第2报警点设定值02h199994500053pth打印间隔时51h02356lo扭矩输入零点频率范围0eh05051ptl打印间隔分52h05956第二组参数报警状态pta打印间隔秒53h05956符号名称内容地址取值范围说明ty时钟年54h09956oa密码10h0999944tn时钟月55h11256alo1第1报警点报警方式选择11h注153td时钟日56h13156alo2第2报警点报警方式选择12h注153th时钟时57h02356hyr1第1报警点灵敏度19h注153tf时钟分58h05956前面板hyr2第2报警点灵敏度1ah注153注1
名称
显示
窗
① 测量值第一显示窗
显示
窗
② 测量值第二显示窗
显示
窗
③ 测量值第一显示窗
④ 指示灯

扭力测试仪的使用方法

扭力测试仪的使用方法
使用扭力测试仪的方法如下：
1. 准备工作：首先确保扭力测试仪的电源已经连接好并处于开启状态，同时检查仪器的显示屏是否正常工作。

2. 调节参数：根据测试需求，设置测试仪的参数，包括测试单位（如牛顿米或磅英尺）、测量范围、精度等。

3. 安装被测试件：将被测试的零部件或器件安装到测试仪上，确保安装牢固，以防止测试过程中出现松动或滑动。

4. 进行测试：按下开始测试的按钮，测试仪将开始记录扭矩值，通过力传感器实时监测被测试件的扭转力。

在测试过程中，确保被测试件的运动轴线与测试仪的传感器轴线处于垂直状态，以保证测试结果的准确性。

5. 数据收集：当测试完成后，测试仪将显示测试结果，并可以通过打印机或连接电脑的方式将测试数据导出保存。

6. 分析结果：根据测试数据进行结果分析，比对标准要求或者产品设计要求，评估被测试件的质量和性能。

7. 清理维护：测试完成后，及时清理测试仪的传感器和仪器表面，保持测试仪的外观干净整洁，以免影响下次测试的准确性。

定期进行维护保养，确保测试仪的正常使用和准确度。

HN-100系列数字式扭矩测试仪介绍

HN-100系列数字式扭矩测试仪一、仪器介绍：
HN数显扭矩测试仪是为检测各种扭矩而设计研发的一种检测仪器。

适用各种扭矩的检测和校正零件扭转性破坏试验等。

主要用于检测各种电动、风动扭力批、扭力起子、螺丝刀、扭力板手和各种涉及拧紧力的仪器和产品，广泛应用于电气制造、机械制造、汽车轻工和专业科研和检测行业。

二、主要特点:
●独具的测试过程中第一峰值保持功能
●独具的旋钮开关动作力与回弹力测试
●液晶显示屏，兰色背光灯
●扭矩方向识别
●高精度高分辨率，高采样速度
●上下限报警值可设定，声光报警，电平信号输出（可高置高低）
●存储200组测试数据，并自动计算存储数据的平均值、最大值、最小值
●三种单位N.m、kgf.cm、lbf.in自动换算
●峰值保持，保持时间可设定（0-30秒）
●无操作自动关机（时间自由设定0-99分钟）
●串口通讯（可方便的配置为USB通讯）电脑显示力值曲线、力值表格等多种
显示方式并对数据进行处理：如打印、统计分析等。

三、图片展示：
四、参数规格：。

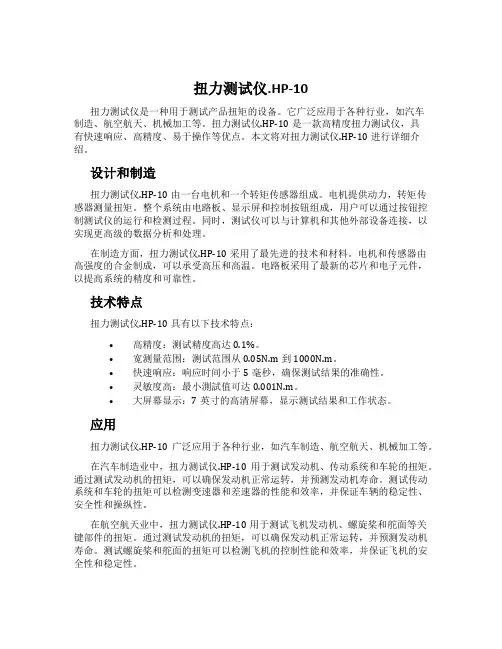

扭力测试仪.HP-10
