微波射频滤波器归类教材

射频低通滤波器设计示例

射频电路设计示例设计任务：用两种方法设计一个输入、输出为50Ω的低通滤波器，滤波器参数为： (1) 截止频率为3Ghz (2) 在通带内，衰减小于3dB (3) 在通带外，当归一化频率为2时，损耗不小于50dB (4) 相速为光速的60% 设计要求： (1)画出滤波器的电路图。 (2)用微带线实现上述的功能，并画出微带线的结构尺寸。 (3)画出0--3.5Ghz 的衰减曲线。 (4)给出设计的源代码本，利用具体软件(如Matlab, MW- office, ADS 、HFSS 、IE3D 等)操作方法及步骤。方法一：切比雪夫滤波器设计： Step1: 画出滤波器的电路图。由课本（p151）知滤波器阶数应为N=5。归一化参数为：g g 514817.3==，g g 427618.0==，5381.43=g 集中参数为：4817 .35 1 == C C ，5381 .43 =C ，2296 .14 2 == L L 图1 归一化5阶低通滤波器电路原理图 Step2：将集中参数变换成分布参数（Richards 变换：电感用短路线代，电容用开路线代）： g Y Y 1 51 = =，g Z Z 2 4 2 = = ，g Y 3 3 = 。

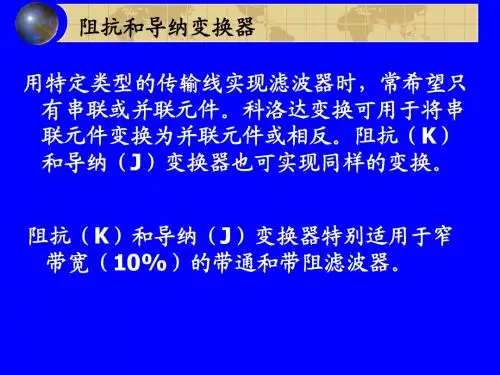

图2 （O.C ＝开路线，S.C=短路线） Step3：将串联线段变为并联线段—Kuroda 规则（P162表5.6）。首先在滤波器的输入、输出端口引入两个单位元件。因为单位元件与信号源及负载的阻抗都是匹配的，所以到入它们并不影响滤波器的特性。对第一个并联的短线和最后一个并联短线应用Kuroda 规则-1后得： 2872.12872.014817 .3112 1 =+=+ == N N ， 2231.02872.14817.31 ' ' 2 1 ＝?= = Z Z UE UE 7769.02872 .1151＝== ' ' Z Z S S

微波谐振腔特性参数的计算和仿真

大连海事大学毕业论文二0一一年六月

微波谐振腔特性参数的计算和仿真专业班级：通信工程3班姓名：张振北指导教师：傅世强信息科学技术学院

摘要微波谐振腔其内部的电磁场分布在空间三个坐标方向上都将受到限制,均成驻波分布.微波谐振腔在微波电路中起着与低频LC振荡回路相同的作用,是一种具有储能和选频特性的谐振器件.这次主要研究矩形谐振腔和圆柱体谐振腔的特性参数的计算和仿真.计算时用VC++中的MFC编写一个小界面计算工具，当输入变量参数时，类似计算器形式直接输出计算结果，仿真所用软件为HFSS，对矩形谐振腔和圆柱谐振腔进行仿真，输入变量得出仿真结果并与上述结算结果进行比较。本文首先介绍了微波谐振腔的发展及前景和理论基础知识和MFC,Hfss等软件.然后分别进行了: 1.对金属谐振腔中特性参数的特性及计算方式进行深入探讨，学习其基本特性与基本分析方法。 2.矩形谐振腔和圆柱谐振腔特性参数的计算在小界面计算方式方式下表示，并举例输入变量得出计算结果。 3.用Hfss微波技术仿真软件对矩形谐振腔和圆柱谐振腔仿真,与之前的结果进行比较。 4.在小界面计算工具在输入不同尺寸，内部填充不同材料，以及用铜，铁，铝等材料作为谐振腔表面材料等多种情况下计算，得出不同结果，并用仿真软件对矩形及圆柱谐振腔仿真，两组数据比较并得出结果。本文主要研究金属谐振腔中矩形谐振腔及圆柱谐振腔特性参数的特性及计算方法，对其特性参数的特点，计算方式进行深入研究，然后运用编程软件对其编程，得到一个便捷的计算工具，并对矩形及圆柱谐振腔仿真，计算结果与仿真结果比较来判别计算工具的实用性与便捷性。关键词：金属谐振腔，特性参数，MFC，小界面，Hfss，仿真

可重构或可调谐微波滤波器技术

可重构或可调谐微波滤波器技术电子可重构，或者说电调微波滤波器由于其在改善现在及未来微波系统容量中不断提高的重要性而正吸引着人们越来越多的关注来对其进行研究和开发。例如，崭露头脚的超宽带（UWB）技术要求使用很宽的无线电频谱。然而，作为资源的频谱是宝贵而有限的，因此，频谱总是被用于多种用途，这意味着当诸如UWB 无线系统这种操作受到关注时，频谱上充满着不期望的信号。在这种情况下，现存的时时处处都在发生变化的不期望的窄带无线电信号有可能会干扰UWB 系统的波段。这种问题的解决方案是在UWB 带通滤波器的通带上引入了一个可进行电切换或电调谐的狭窄的抑制带（陷波）。这种电子可重构滤波器也是宽带雷达或电子军用系统所渴望得到的。我们可以来未雨绸缪地考虑未来的认知无线电和雷达应用，可以肯定的是，可进行电子重构的微波滤波器将会在无线系统中起到一个更重要的作用。一般来说，为了开发电子可重构滤波器，有源切换元件或调谐元件，如半导体p-i-n 和变容器二极管，射频（RF）微机电系统（MEMS）或其它基于功能性材料的元件，包括铁电体变容器，需要被集成进入无源滤波器结构中。由于微带线滤波器[1]能够便于以很小的尺寸来完成这类集成，因此，人们对于在微带线的基础上开发可调谐或可重构滤波器的兴趣日益增加[2]-[36]。这些滤波器可以分类为可调谐梳状带通滤波器[2]-[9]，射频微机电系统可调谐滤波器[10]-[15]，压电传感器（PET）可调谐滤波器[17]-[19]，可调谐高温超导（HTS）滤波器[21]-[23]，可重构UWB 滤波器[24]-25]，可调谐双频段滤波器[26]，可调谐带阻滤波器[27]-[31]，可重构/可调谐双模滤波器[32]-[36]，以及基于可切换延迟线的可重构带通滤波器。下面，我们将要介绍若干新近开发出来的典型的电子可重构微带线滤波器。可调谐梳状滤波器微带线梳状滤波器是开发可调谐或者说可重构带通滤波器颇受欢迎的结构[2]-[9]。图1 是一个3-极点可调谐梳状滤波器的示意图，其中每一个长度小于工作频率的四分之一波长的微带线谐振器的一端是短路相接的，另一端则加载一只变容器。在这个例子中，变容器是基于铁电体钛酸锶钡（BST）薄膜的。每一个BST 变容器的偏置网络包含有一个与变容器相串联的隔直电容器。带通滤波器的中心频率可以通过改变施加到变容器的直流偏置来进行电子调谐。

滤波器基本原理、分类、应用

滤波器原理滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。本文所述内容属于模拟滤波范围。主要介绍模拟滤波器原理、种类、数学模型、主要参数、ＲＣ滤波器设计。尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。带通滤波器二、滤波器分类 ⒈根据滤波器的选频作用分类 ⑴低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。 ⑵高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。 ⑶带通滤波器它的通频带在f1～f2之间。它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。 ⑷带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。推荐精选

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。低通滤波器与高通滤波器的串联低通滤波器与高通滤波器的并联 ⒉根据“最佳逼近特性”标准分类 ⑴巴特沃斯滤波器从幅频特性提出要求，而不考虑相频特性。巴特沃斯滤波器具有最大平坦幅度特性，其幅频响应表达式为： ⑵切比雪夫滤波器推荐精选

射频滤波器如何正确选取,看完全懂了

射频滤波器如何正确选取，看完全懂了随着移动设备功能越来越强大，支持的网络频段越来越多，射频前端模块成了移动设备中不可缺少的一部分。举例来说，一款较新的手机至少需要支持2G，3G，4G以及WiFi，GPS等网络制式，而每一个制式都需要自己的射频前端模块。射频前端模块一般包括天线开关，多路器，滤波器，功率放大器与低噪声放大器等等。这些器件目前仍无法用集成度最高的CMOS工艺制造，而必须使用特殊工艺以保证性能。根据Mobile Expert LLC的研究报告，2016年在智能手机增长萎靡（9%）的情况下，射频前端模块的增长率仍达到了17%。而在射频前端模块中，未来发展最快的，也最关键的模块就是射频滤波器模块。滤波器到底有多重要随着无线通讯应用的发展，人们对于数据传输速度的要求也越来越高。在2G时代，只有一小部分人会使用手机上网下载铃声或浏览wap版网页，需要的数据率大约在1KB／s。在3G时代，随着智能手机的普及，使用运营商网络上网收发邮件，使用各种app等使得网络流量剧增，需要的数据率大约是50KB／s。到了4G时代的今天，直播等应用更是将手机通讯的带宽需求推向了一个新的高度，需要的数据率达到

了1MB／s。与数据率上升相对应的是频谱资源的高利用率以及通讯协议的复杂化。这两个问题是相辅相成：由于频谱资源有限，为了满足人们对数据率的需求，必须充分利用频谱，因此一部手机必须能够覆盖很宽的频带范围，这样在人群拥挤的情况下不同人的设备才能够分配到足够的频谱带宽。同时，为了满足数据率的需求，从4G开始还使用了载波聚合技术，使得一台设备可以同时利用不同的载波频谱传输数据。另一方面，为了在有限的带宽内支持足够的数据传输率，通信协议变得越来越复杂，因此对于射频系统的各种性能也提出了严格的需求。在射频前端模块中，射频滤波器起着至关重要的作用。它可以将带外干扰和噪声滤除以以满足射频系统和通讯协议对于信噪比的需求。如前所述，随着通信协议越来越复杂，对于通讯协议对于频带内外的需求也越来越高，这也使得滤波器的设计越来愈有挑战性。另外，随着手机需要支持的频带数目不断上升，由于每一个频带有需要有自己的滤波器，因此一款手机中需要用到的滤波器数量也在不断上升。目前，一款4G手机中的需要用到的滤波器数量可达30余个。随着射频滤波器变得越来越重要，各大射频前端厂商也在积极布局滤波器市场。各大行业研究结构也看好射频滤波器市场未来的发展。

微波滤波器的发展历史趋势及种类

微波滤波器是一类无耗的二端口网络，广泛应用于微波通信、雷达、电子对抗及微波测量仪器中，在系统中用来控制信号的频率响应，使有用的信号频率分量几乎无衰减地通过滤波器，而阻断无用信号频率分量的传输。滤波器的主要技术指标有:中心频率,通带带宽,带内插损,带外抑制,通带波纹等。微波滤波器的分类方法很多，根据通频带的不同，微波滤波器可分为低通、带通、带阻、高通滤波器；按滤波器的插入衰减地频响特性可分为最平坦型和等波纹型；根据工作频带的宽窄可分为窄带和宽带滤波器；按滤波器的传输线分类可分为微带滤波器、交指型滤波器、同轴滤波器、波导滤波器、梳状线腔滤波器、螺旋腔滤波器、小型集总参数滤波器、陶瓷介质滤波器、SIR(阶跃阻抗谐振器)滤波器、高温超导材料等。发展历史：在1937年，由W．P Mason和R．A．Sykes发表的文章中首先研究了微波滤波器，他们是利用了ABCD参数推导出了大量有用滤波器相位和衰减函数。应用映像参数方法当时主要在美国各大实验室中，例如在Mn’实验室里，他们重点研究波导滤波器，而在Harvard实验室重点研究宽带低通、带通同轴及窄带可调谐滤波器。映像参数方法的工作大多在MIT实验室由Fano和Lawson完成，他们的著作对于微波滤波器有比较清晰的介绍，甚至在40年后还有应用价值。在随后的微波滤波器理论的研究和发展过程中，许多专家和学者作出了重大的贡献。Cohn在集总元件低通滤波器原型机的基础上第一个提出了方便实用的直接耦合空腔滤波器理论。上世纪60年代，G．L．Matthaei在其专著中对微波滤波器的经典设计方法作出了较全面、系统的介绍，但主要针对最平坦型和契比雪夫型，未涉及椭圆函数型和广义契比雪夫型。70年代初，A．E．Williams和Kurzrok提出用于分析交叉耦合的低阶滤波器。A．E．Atia,A．E．Williams和R．W．Newcomb对交叉耦合合展开研究，总结出传输零点对称分布时的偶模网络和相应的偶模矩阵的综合方法。Levy建立了集总和分布原型的元件公式间的联系，给出了推导原型元件的简单而准确的公式；Rhode建立起了线性相位滤波器理论。1999年Richard J．Cameron把广义契比雪夫滤波器的传输零点由实数扩展到复数，从而将传输零点和时延结合起来研究，提出用循环递归的方法构成广义契比雪夫的传输和反射函数多项式，根据导纳矩阵和部分分式展开求取留数，再利用施密特正交变换的方法综合耦合矩阵，其矩阵综合和消零计算量较大。如何将不可实现或不是最简的耦合元素消零成为研究热点，但目前国际上主要采用相似变换(矩阵旋转)尽可能多地消去非零元。这一系列贡献，都可以说是微波滤波器发展史上的重大突破。

微波滤波器的设计与仿真开题报告

毕业论文开题报告题目微波滤波器的设计与仿真学生姓名薛新月学号 1113024098 所在院(系) 物理与电信工程学院专业班级通信 1103 班指导教师薛转花 2015 年 3 月 7 日

题目微波滤波器的设计与仿真一、选题的目的及研究意义随着科技不断进步，无线通信前所未有的融入到生活中，尤其是贴近日常应用的短距离无线数据业务更是迅猛发展。例如WLAN、WIFI、蓝牙等短距离无线的广泛应用。极大的推动了滤波器技术的发展，也对滤波器的性能提出了更高的要求。微波滤波器是现代微波中继通信、微波卫星通信、电子对抗等系统中必不可少的组成部分。微波滤波技术广泛应用于卫星通信、移动通信、雷达系统、导航系统等，可谓无处不在。微波滤波技术的发展经历了半个多世纪，可谓品种繁多，性能各异。可按频率响应特性分为低通、高通、带通、带阻；也可按网络函数分为最大平坦型、切比雪夫型、线性相位型和椭圆函数型；还可按工作模式、频带、频段等进行划分。面对现代通信系统对滤波器性能要求日趋严格，微波滤波技术朝着体积小、重量轻、低损耗、高可靠性、高温补性能等的综合性滤波器发展。随着无线通信的个人化、宽带化，越来越需要人性化和高性能的终端设备，促使了包括滤波器在内的射频元器件的微型化和可集成化，同时也产生了各种结构和性能的射频滤波器来满足体积小、重量轻的系统要求。二、综述与本课题相关领域的研究现状、发展趋势、研究方法及应用领域等研究现状：微带滤波器在通信、信号处理、雷达等各种电路系统中具有广泛用途。随着移动通信、电子对抗和导航技术的飞速发展，对新的微波元器件的需求和现有器件性能的改善提出了更高的要求。发达国家都在利用新材料和新技术来提高器件性能和集成度，同时，尽可能地降低成本，减小器件尺寸和降低功耗。与国外相比，我国的微带滤波器的发展还有一定的差距。目前，国外已有相应公司在大量生产微滤波器器件，比较著名的公司有美国的DLI、TRANS-TECH、日本MURATA、英国的FILTRONIC公司等。他们生产的各种微波介质陶瓷滤波器、双工器、谐振器、介质天线等产品已用于微波基地站、手机及无绳电话等产品中，取得了显著的经济和社会效益。发展趋势：随着现代材料科学与电子信息科学技术的交叉渗透，新材料和制造工艺技术的发展，如单片集成电路、MEMS、LTCC等工艺，极大地带动了微带和其他类型滤波器的飞速发展。全国固态化的各类片式高频、微带滤波器和中频滤波器，向着高性能、低成本、小型化、高频化等各方面飞快发展。研究方法：微带滤波器当中最基本的滤波器是微带低通滤波器，而其它类型的滤波器可以通过低通滤波器的原型转化过来。最大平坦滤波器和切比雪夫滤波器是两种常用的低通滤波器的原型。微带滤波器中最简单的滤波器就是用开路并联短截线或是短路串联短截线来代替集总元器件的电容或是电感来实现滤波的功能。这类滤波器的带宽较窄，虽然不能满足所有的应用场合，但是由于它设计简单，因此在某些地方还是值得应用的。工程应用中，一般要求我们重点考虑通带边界频率与通带衰减、阻带边界频率与阻带衰减、通

滤波器的种类、作用、原理

滤波器的种类、作用、原理一、概述 1．定义凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。 2．分类幅频特性如下

频率通带：能通过滤波器的频率范围频率阻带：被滤波器抑制或极大地衰减的信号频率范围。截止频率：通带与阻带的交界点。 2）按物理原理分：机械式、电路式按处理信号分：模拟、数字 3．滤波器的作用 1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比； 2）滤掉不感兴趣的频率成分，提高分析精度； 3）从复杂频率成分中分离出单一的频率分量。二、理想滤波器与实际滤波器 1．理想滤波器的频率特性理想滤波器：使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。如理想低通滤波器的频率响应函数为

理想滤波器实际上并不存在。 2．实际滤波器实际滤波器的幅频特性如下图所示实际滤波器的特性需要以下参数描述： ①信频程选择性：与上、下截止频率处相比，频率变化一倍频程时幅频特性的衰减量，即信频程选择性总是小于等于零，显然，计算信量的衰减量越大，选择性越好。 ②滤波器因素：－60dB处的带宽与－3dB处的带宽之比值，即 ③分辨力：即分离信号中相邻频率成分的能力，用品质因素Q描述。

3．实际带通滤波器的形式 ①恒定带宽带通滤波器:B=常量，与中心频率f0无关。 ②恒定百分比带通滤波器：在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。三、RC无源模拟式滤波器 1．一阶RC低通滤波器

2．一阶高通滤波器

交叉耦合带通滤波器

大学课程设计任务书序进行装订上交（大张图纸不必装订） 2.可根据实际内容需要续表，但应保持原格式不变。指导教师签名：日期：

前言 (1) 一、背景知识 (2) 1、滤波器的发展 (2) 2、微波滤波器的应用 (2) 3、交叉耦合滤波器提出与发展 (3) 二、交叉耦合带通滤波器设计原理 (4) 1、交叉耦合滤波器的设计思路 (4) 2、新型耦合开环结构 (5) 3、交叉耦合滤波器的设计 (6) 三、仿真步骤 (9) 1、建立新工程 (9) 2、设置求解类型 (9) 3. 设置模型单位 (10) 4、建立滤波器模型 (10) 5、创建端口 (19) 6、创建Air (20) 7、设置边界条件 (20) 8、为该问题设置求解频率及扫频范围 (22) 9、优化仿真 (23) 10、保存工程 (24) 11、后处理操作 (25) 四、设计总结 (25) 参考文献 (27)

前言微波滤波器是微波系统中重要元件之一，它用来分离或者组合各种不同频率信号的重要元件。在微波中继通信、卫信通信、雷达技术、电子对抗及微波测量中，具有广泛的应用。? 众所周知，滤波器的设计在低频电路中是用集总参数元件（电感L和电容C）构成的谐振回路来实现。但当频率高达300Mhz以上时，低频下的集总参数的LC谐振回路已不再适用了。这一方面由于当回路的线性尺寸和电磁波的波长可以比拟时，辐射相当显着，谐振回路的品质因数大大下降，因而必须采用分布参数的微波滤波器。?任何一个微波系统都是由各种各样的微波器件、有源电路和传输线等组成的。微波元件种类很多。按传输线类型可分为波导式、同轴式和微带式等；按功能可分为连接元件、终端元件、匹配元件、衰减元件、相移元件、分路元件、波型变换元件、滤波元件等；按变换性质可分为互易元件、非互易元件和非线性元件等。本文正是根据微波滤波器的特性设计一种微带交叉耦合带通滤波器，要求其小型化、频段规则性高、边缘陡峭，可用于小型化天线系统。摘要：交叉耦合滤波器具有高选择性、低插入损耗、宽阻带、高的带外截止特性等，已被广泛应用于现代微波通信系统中，本文拟采用高品质谐振腔交叉耦合的形式实现该带通滤波器，结构简单紧凑，通带陡度较高，适合小型化设计，性能较高的天线或雷达双工器等电路使用。关键词：交叉耦合滤波器、微带线、设计、HFSS 一、背景知识 1、滤波器的发展凡是有能力进行信号处理的装置都可以称为滤波器。在近代电信设备和各

微波射频滤波器归类

摘要：按微波滤波器的传输线的种类进行了分类，并按照这种分类方法对各种微波滤波器的性能指标、设计方法进行了详细的介绍。关键词：微波滤波器；性能指标；设计方法前言：随着现代微波通信,尤其是卫星通信和移动通信的发展,系统对通道的选择性越来越高,这对微波滤波器的设计提出了更高的要求,而微波滤波器作为通信系统中的重要部分,其性能的优劣往往决定了整个通信系统的质量。因此研究微波滤波器的性能指标和设计方法具有重要意义。微波滤波器是一类无耗的二端口网络，广泛应用于微波通信、雷达、电子对抗及微波测量仪器中，在系统中用来控制信号的频率响应，使有用的信号频率分量几乎无衰减地通过滤波器，而阻断无用信号频率分量的传输。滤波器的主要技术指标有:中心频率,通带带宽,带内插损,带外抑制,通带波纹等。微波滤波器的分类方法很多，根据通频带的不同，微波滤波器可分为低通、带通、带阻、高通滤波器；按滤波器的插入衰减地频响特性可分为最平坦型和等波纹型；根据工作频带的宽窄可分为窄带和宽带滤波器；按滤波器的传输线分类可分为微带滤波器、交指型滤波器、同轴滤波器、波导滤波器、梳状线腔滤波器、螺旋腔滤波器、小型集总参数滤波器、陶瓷介质滤波器、SIR(阶跃阻抗谐振器)滤波器、高温超导材料等。本文是按照传输线的分类来对各种微波滤波器的主要特性进行详尽的分析。一、微带滤波器主要性能指标：频率范围：500MHz～6GHz 带宽：10%～30% 插入损耗：5dB(随带宽不同而不同) 输入输出形式：SMA、N、L16等输入输出驻波:1.8:1 微带滤波器主要包括平行耦合微带线滤波器、发夹型滤波器、微带类椭圆函数滤波器。半波长平行耦合微带线带通滤波器是微波集成电路中广为应用的带通滤波器形式。其结构紧凑、第二寄生通带的中心频率位于主通带中心频率的3倍处、适应频率范围较大、适用于宽带滤波器时相对带宽可达20%。其缺点为插损较大，同时，谐振器在一个方向依次摆开，

射频微波滤波器的设计仿真与测试

一、实验目的 1.掌握低通原型滤波器的结构 2.掌握最平坦和等波纹型低通滤波器原型频率响应特性 3.了解频率变换法设计滤波器的原理及设计步骤 4.了解利用微带线设计低通、带通滤波器的原理方法 5.掌握用ADS 进行微波滤波器优化仿真的方法与步骤。二、实验原理 2.1．滤波器的技术指标中心频率，通带最大衰减，阻带最小衰减，通带带宽，插入损耗，群时延，带内纹波，回波损耗，驻波比 2.2 插入衰减法设计滤波器通常采用工作衰减来描述滤波器的衰减特性：插损法是一种系统的综合方法，可高度地控制整个通带和阻带内的幅度和相位特性，可以计算出满足应用需求的最好响应。如要求插损小，可用二项式响应；而切比雪夫响应能满足锐截止的需要；若可牺牲衰减率的话，则能用线性相位滤波器设计法获得好的相位响应。插损法使滤波器性能提高的最为直接的方法便是增加滤波器的阶数，滤波器的阶数等于元件的个数。 2.3 集总元件低通滤波器原型最平坦响应滤波器设计 dB P P L L in A lg 10

2.4 滤波器的实现--频率变换变换后在对应频率点上衰减量不变，须对应的元件值在两种频率下的具有相同的阻抗 2.5 滤波器的设计步骤（1）由衰减特性综合出低通原型（2）再进行频率变换，变换成所设计的滤波器类型（3）计算滤波器电路元件值(集总元件) （4）微波结构实现电路元件，并用微波微波仿真软件进行优化仿真三．练习题对下面结构的微带支节低通滤波器的两种设计进行原理图和版图仿真，并分析其特性。

原理图：仿真结果：

版图仿真结果：实验结果分析：结果基本上达到要求。带宽2.35GHZ-2.55GHZ，袋内衰减在3dB以内，2.3GHZ一下以及在2.75GHZ以上衰减达到大于40dB，端口反射系数较小。四．滤波器的测量--AV36580A矢量网络分析仪

各专业软件大全

EDI SACS5.2 pressCAD PARADIGM EPOS3.0 地球物理数据处理应用软件 Excess Plus5.8模具设计 ATLAS.ti5.0 StruCAD*3D应力分析有限元软件 PAM STAMP 2G v2005(世界首屈一指的冲压模拟软件) JmatPro4.1 材料性能模拟软件 Space-E v4.6 KD-RTI和KD-FRMC软件 E-Prime2.0 心理软件 GENESIS2000V9.0a5 SpeedCAD for electric motor desing Crystal Report 11开发版 Crystal Report 11开发版 Crystal Reports 10 Advanced Developer(水晶报表10高级开发版) Green Hills 3.0/3.5/3.6/4.0.7/4.2.3 GreenHills Multi for ARM v4.2.3 GreenHils Multi For MIPS V4.2.3 Metrowerks CodeWarrior 6.0/8.1 Metrowerks CodeWarrior HC05/HC08 WindRiver Diab 4.3/4.4/5.0/5.2 北京灵图VRMAP3.0软件中视典VR-Platform7.0企业版 FLAC3D/FLAC2D SPSS 14/SPSS 15/SPSS 16统计软件 MAGMA压注模流分析软件 SURPAC5.2矿山工程软件 surpac vision LandMark 地震处理解释系统软件流体计算软件FLUENT 6.3 Fluid Plan气动/液压设计工程软件热力学计算软件THERMCAL 电子散热软件icepak4.3 Flomerics flotherm 7.0(电子电器设备空气流和热传导分析的专用CFD软件) Fluent Icepak v4.3（专用的热控分析CFD软件）质的研究软件QSR NVivo 7.0 流体动力仿真软件HyPneu 汽车仿真软件Avl advisor2004 Avl Cruise4.0汽车性能仿真软件韩国铸造分析软件AnyCasting9.2 anyPRE 前处理模块 anyPOST 后处理模块 anySOLVER 求解器模块 anyDBASE 数据库模块

高通滤波器原理及分类

高通滤波器：英文名称为high-pass filter，又称低截止滤波器、低阻滤波器，允许高于某一截频的频率通过，而大大衰减较低频率的一种滤波器。它去掉了信号中不必要的低频成分或者说去掉了低频干扰。其特性在时域及频域中可分别用冲激响应及频率响应描述。高通滤波器是一种让某一频率以上的信号分量通过，而对该频率以下的信号分量大大抑制的电容、电感与电阻等器件的组合装置。其特性在时域及频域中可分别用冲激响应及频率响应描述。后者是用以频率为自变量的函数表示，一般情况下它是一个以复变量jω为自变量的的复变函数，以H（jω）表示。它的模H（ω）和幅角φ（ω）为角频率ω的函数，分别称为系统的“幅频响应”和“相频响应”，它分别代表激励源中不同频率的信号成分通过该系统时所遇到的幅度变化和相位变化。可以证明，系统的“频率响应”就是该系统“冲激响应”的傅里叶变换。当线性无源系统可以用一个N阶线性微分方程表示时，频率响应H（jω）为一个有理分式，它的分子和分母分别与微分方程的右边和左边相对应。高通滤波器原理及分类高通滤波器按照所采用的器件不同进行分类的话，会有源高通滤波器、无源高通滤波器两类。无源高通滤波器：无源高通滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。实际滤波器的基本参数：理想滤波器是不存在的，其特性只需截止频率描述，而实际滤波器的特性曲线无明显的转折点，故需用更多参数来描述。高通滤波器技术指标有：

实验一射频滤波器设计

实验一射频滤波器设计一、实验目的（1）了解微波滤波电路的原理及设计方法。（2）学习使用ADS 软件进行微波电路的设计，优化，仿真。（3）掌握微带滤波器的制作及调试方法。二、实验内容（1）使用ADS 软件设计一个微带带通滤波器，并对其参数进行优化、仿真。（2）根据软件设计的结果绘制电路版图，并加工成电路板。（3）对加工好的电路进行调试，使其满足设计要求。三、设计指标设计指标：通带3.0－3.1GHz ，带内衰减小于2dB ，起伏小于1dB ，2.8GHz 以下及3.3GHz 以上衰减大于40dB ，端口反射系数小于-20dB 。四、实验原理下图是一个微带带通滤波器及其等效电路，它由平行的耦合线节相连组成，并且是左右对称的，每一个耦合线节长度约为四分之一波长(对中心频率而言)，构成谐振电路。在进行设计时，主要是以滤波器的S 参数作为优化目标进行优化仿真。S21(S12)是传输参数，滤波器通带、阻带的位置以及衰减、起伏全都表现在S21(S12)随频率变化曲线的形状上。S11(S22)参数是输入、输出端口的反射系数，由它可以换算出输入、输出端的电压驻波比。如果反射系数过大，就会导致反射损耗增大，并且影响系统的前后级匹配，使系统性能下降。五、实验步骤（ 1）启动ADS （2）创建新的工程文件（3）生成微带滤波器的原理图，如图1 所示。图1 微带滤波器原理图等效电路

(4) 设置微带电路的基本参数双击图上的控件MSUB设置微带线参数 H:基板厚度(0.8 mm) Er:基板相对介电常数(4.3) Mur:磁导率(1) Cond:金属电导率(5.88E+7) Hu:封装高度(1.0e+33 mm) T:金属层厚度(0.03 mm) TanD:损耗角正切(1e-4) Roungh:表面粗糙度(0 mm) (5) 计算微带线的线宽和长度滤波器两边的引出线是特性阻抗为50欧姆的微带线，它的宽度W可由微带线计算工具得到，具体方法是点击菜单栏Tools -> LineCalc -> Start Linecalc，填入50 Ohm和90 deg可以算出微带线的线宽1.52 mm和长度13.63 mm(四分之一波长)。 (6) 设置微带器件的参数双击两边的引出线TL1、TL2，分别将其宽与长设为1.52 mm和2.5 mm(其中线长只是暂定，以后制作版图时还会修改)。通过添加变量实现对五个耦合线节微带线线长L，宽W和缝隙S的尺寸进行设置。由于平行耦合线滤波器的结构是对称的，所以五个耦合线节中，第1、5及2、4节微带线长L、宽W和缝隙S的尺寸是相同的。图2是设置微带器件参数后的原理图图2 设置微带器件参数后的原理图

射频微带滤波器基础理论

第2章射频微带滤波器基础理论频率的提高意味着波长的减小，该结论应用于射频电路中，就是当波长与分立元件的集合尺寸相比拟时，电压和电流不再保持空间不变，以波的形式进行传播。经典的基尔霍夫电压和电流定律没有考虑电压和电流在空间的变化，则必须对普通的集总电路做重大的修改。本章首先介绍了射频微带滤波器设计中所涉及的基本概念，然后介绍了二端口网络理论和谐振与耦合理论。 2.1 传输线理论 2.1.1 均匀传输线的概念和模型频率提高后，导线中所流过的高频电流会产生趋肤效应，工程上常用趋肤深度δ来描述这种趋肤效应，δ为电磁波场强的振幅值衰减到表面值1/e所经过的距离，由于趋肤效应使得导线有效面积减小，高频电阻加大，而且沿线各处都存在损耗，这就是分布电阻效应；通高频电流的导线周围存在高频磁场，这就是分布电感效应；由于两导线之间有电压，故两线之间存在高频电场，这就是分布电容效应；由于两线间的介质并非理想介质而存在漏电流，这相当于双线间并联一个电导，这就是分布电导效应。基于上述的物理事实，便可得出双线传输线等效模型[18]如图2.1所示。图2.1 双线传输线等效模型图2.1中，R1为单位长度的分布电阻，L1为单位长度的分布电感，G1为单位长度的分布电导，C1为单位长度的分布电容。

2.1.2 均匀传输线相速与波长相位速度是等相位面传播的速度，简称相速。在均匀传输线理论中等相位面是垂直于z 轴的平面，相速v p 为 β ω==dt dz v p （2-1）在一个周期的时间内波所行进的距离称为波长，波长λp 为 βπ λ2===T v f v p p p （2-2）其中f 为电磁波频率，T 为振荡周期。 2.1.3 均匀传输线特性阻抗入射电压与入射电流之比或反射电压与反射电流之比称为特性阻抗（即波阻抗），特性阻抗Z 0为 1 1110C j G L j R Z ωω++= （2-3）对于微波传输线由于频率很高，11R L j ω<<、11G C j ω<<，则 1 10Z C L = （2-4） 2.1.4 均匀传输线传播常数传播常数γ表示行波经过单位长度后振幅和相位的变化，其表示式为 βαωωγj C j G L j R +=++=))((1111 （2-5）由于实际微波传输线的损耗R 1、G 1比ωL 1、ωC 1小得多，式（2-5）经变换后可得 22220101111111Z G Z R C L G L C R +=+= α （2-6）其中：0 12Z R c =α ——由导体电阻引起的损耗； 2 01Z G d = α ——由导体间介质引起的损耗。

有源电力滤波器的基本原理和分类

有源电力滤波器的基本原理和分类 1．有源电力滤波器的基本原理有源电力滤波器系统主要由两大部分组成，即指令电流检测电路和补偿电流发生电路。图1 有源滤波器示意图指令电流检测电路的功能主要是从负载电流中分离出谐波电流分量和基波无功电流，然后将其反极性作用后发生补偿电流的指令信号。电流跟踪控制电路的功能是根据主电路产生的补偿电流，计算出主电路各开关器件的触发脉冲，此脉冲经驱动电路后作用于主电路。这样电源电流中只含有基波的有功分量，从而达到消除谐波与进行无功补偿的目的。根据同样的原理，电力有源滤波器还能对不对称三相电路的负序电流分量进行补偿。有源电力滤波器的主电路一般由PWM逆变器构成。根据逆变器直流侧储能元件的不同，可分为电压型有源滤波器(储能元件为电容)和电流型有源滤波器(储能元件为电感)。电压型有源滤波器在工作时需对直流侧电容电压控制，使直流侧电压维持不变，因而逆变器交流侧输出为PWM电压波。而电流型有源滤波器在工作时需对直流侧电感电流进行控制，使直流侧电流维持不变，因而逆变器交流侧输出为PWM电流波。电压型有源滤波器的优点是损耗较少，效率高，是目前国外绝大多数有源滤波器采用的主电路结构。电流型有源滤波器由于电流侧电感上始终有电流流过，该电流在电感阻上将产生较大损耗，所以目前较少采用。图2 电压型有源滤波器

图3 电流型有源滤波器 2．有源电力滤波器的分类按电路拓朴结构分类，电力有源滤波器可分为并联型、串联型、串－并联型和混合型。图4 并联型有源滤波器图4所示为并联型有源滤波器的基本结构。它主要适用于电流源型非线性负载的谐波电流抵消、无功补偿以及平衡三相系统中的不平衡电流等。目前并联型有源滤波器在技术上已较成熟，它也是当前应用最为广泛的一种有源滤波器拓补结构。图5 串联型有源滤波器图5所示为串联型有源滤波器的基本结构。它通过一个匹配变压器将有源滤波器串联于电源和负载之间，以消除电压谐波，平衡或调整负载的端电压。与并联型有源滤波器相比，串联型有源滤波器损耗较大，且各种保护电路也较复杂，因此，很少研究单独使用的串联型有源滤波器，而大多数将它作为混合型有源滤波器的一部分予以研究。图6 混合型有源滤波器图6所示为混合型有源滤波器的基本结构。它是在串联型有源滤波器的基础上使用一些

射频滤波器的种类、作用及原理

射频滤波器的种类、作用及原理一、概述 1．射频滤波器定义凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。 2．射频滤波器分类幅频特性如下

频率通带：能通过滤波器的频率范围频率阻带：被滤波器抑制或极大地衰减的信号频率范围。截止频率：通带与阻带的交界点。 2）按物理原理分：机械式、电路式按处理信号分：模拟、数字 3．射频滤波器的作用 1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比； 2）滤掉不感兴趣的频率成分，提高分析精度； 3）从复杂频率成分中分离出单一的频率分量。二、理想滤波器与实际滤波器 1．理想滤波器的频率特性理想滤波器：使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。如理想低通滤波器的频率响应函数为

②恒定百分比带通滤波器：在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。三、RC无源模拟式滤波器 1．一阶RC低通滤波器

滤波器的原理、种类及划分

一、滤波器的原理射频滤波器定义：凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。二、滤波器分类 1、根据频率特性（幅频特性与相频特性），可分为带通滤波器、带阻滤波器、带通滤波器、低通滤波器以及高通滤波器。 ⑴带通滤波器它的通频带在f1～f2之间。它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。带通滤波器（中间通，两边不通）（2）带阻滤波器与带通滤波相反，阻带在频率f1～f2之间。它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

带阻滤波器（中间不通，两边通）（3）低通滤波器从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。低通滤波器（低频率通过）（4）高通滤波器与低通滤波相反，从频率f1～∞，其幅频特性平直。它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
