自控专业设计的方法和步骤
工程自控设计方案怎么写
工程自控设计方案怎么写一、背景随着工业自动化程度的不断提高，工程自控技术已经成为工程设计领域中的一个重要方面。
自控技术的应用能够实现工程系统的智能化、自动化运行，提高生产效率，降低成本，增强设备的稳定性和可靠性，减少人为操作的不确定性，提高安全性等。
二、目标本方案旨在设计一套工程自控系统，应用于XXXX工程，达到以下目标：1. 实现对XXXX系统的自动化控制和监测，提高生产效率和设备稳定性；2. 实现对XXXX系统的远程监控和操作，提高生产效率和安全性；3. 提高系统的可靠性和安全性，降低人为操作引起的事故风险；4. 降低运行成本，提高系统的经济效益。
三、工程自控设计方案1. 系统结构设计本系统采用XXXX结构，包括控制层、执行层、监测层和通信层。
控制层负责对系统进行控制和指令下发，执行层负责执行指令，监测层负责对系统运行情况进行监测，通信层负责与上位监控系统进行数据交换和通信。
2. 控制策略设计本系统根据XXXX系统的运行特点，采用XXXX控制策略，包括PID控制、模糊控制、神经网络控制等。
根据不同的工况和要求，对系统采用合适的控制策略进行控制和运行管理。
3. 传感器与执行器选择本系统根据XXXX系统的特点，选择适合的传感器和执行器，确保系统的数据采集和执行控制的准确性和可靠性。
传感器涵盖温度传感器、压力传感器、流量传感器、电气信号传感器等，执行器包括电动执行器、气动执行器等。
4. PLC/DCS系统的应用本系统将采用XXXXPLC/DCS系统，负责对系统的自动化控制。
PLC/DCS将根据设置的控制策略和运行要求，实时对系统进行控制和运行管理，确保系统的正常运行和高效生产。
5. HMI人机界面设计本系统将采用XXXXHMI人机界面，实现对系统的远程监控和操作。
HMI将显示系统的运行状态和数据信息，由操作人员对系统进行远程操作和监控，确保系统的安全稳定运行。
6. 监测与故障诊断系统本系统将采用XXXX监测与故障诊断系统，对系统运行情况进行实时监测，一旦发现异常情况，将立即报警并采取相应的措施进行故障诊断和处理，确保系统的稳定运行。
自控专业设计管理规定
自控专业设计管理规定自控专业设计管理规定 HG/T20636-1998HG/T20636.11总则本规定对自控专业在工程项目中各阶段的工作作了规定，明确了本专业的职责范围。
本规定适用于自控专业在设计、采购、施工、开车和考核验收等各阶段的工作，以及设计管理、基础工作和技术开发工作。
2设计前工作2.1可行性研究，本阶段自控专业负责：自动化水平；主要仪表选型；提出仪表投资估算的条件；向有关专业提出可研报告编制条件。
2.2工程报价，本阶段完成控制方案；设计原则、采用的标准、规范；仪表选型；配合概算专业做好设备费和材料费的估算；设计和安装工作量及费用的估算；向有关专业提出工程报价编制条件。
3引进项目工作本阶段负责参与外商的技术交流；负责合同技术附件的谈判工作；参加设计联络、设备检验和设计审核工作；参加合作设计；返包设计和DCS软件组态等工作。
4设计工作4.1基础设计/初步设计此阶段完成基础设计/初步设计说明书，拟定控制系统、联锁系统的技术方案、仪表选型规定、一级电源气源的供给方案；完成初步的仪表清单、控制室平面布置和仪表盘正面布置方案、开展初步的询价工作；完成公益控制流程图PCD；提出DCS的系统配置方案；配合工艺系统专业完成初版廨仪表流程图PID；向有关专业提出设计条件。
4.2工程设计此阶段完成以下工作：负责生产装置、辅助工程和公用工程系统的检测、控制、报警、联锁/停车监控/管理计算机系统的设计；负责检测仪表、控制系统及其辅助设备和安装材料的选型设计；负责检测仪表和控制系统的安装设计；负责DCS、PLC、ESD和上位计算机的系统配置、功能要求和设备选型，病负责或参加软件的编制工作；负责现场仪表的环境防护措施的设计；接受工艺、系统和其他主导专业的设计条件，提出设备、管道、电气、土建、暖通和给排水等专业的设计条件；负责控制室、分析室以及仪表修理车间的设计；负责工厂生产过程计量系统的设计。
5仪表采购工作在仪表采购阶段，自控专业负责：提出请购单、仪表技术说明书和仪表数据表等采购文件；配合采购部门做好技术评标工作；参加厂商协调会；参加仪表设备检验工作；配合有关专业做好成套设备中仪表部分的询价、评标和合同谈判工作。
自动控制原理与设计

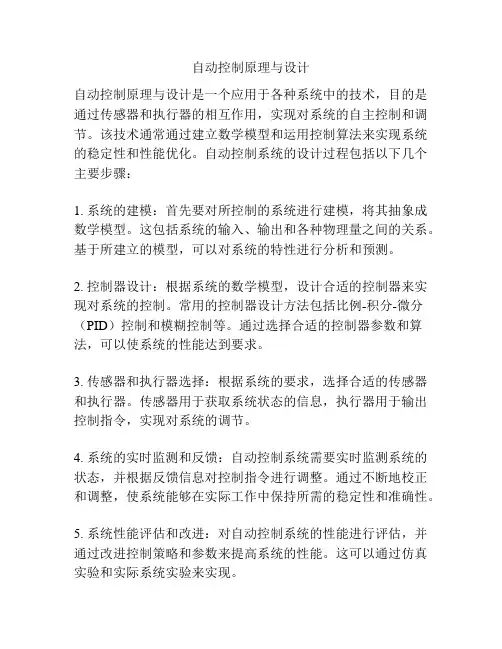

自动控制原理与设计
自动控制原理与设计是一个应用于各种系统中的技术，目的是通过传感器和执行器的相互作用，实现对系统的自主控制和调节。
该技术通常通过建立数学模型和运用控制算法来实现系统的稳定性和性能优化。
自动控制系统的设计过程包括以下几个主要步骤：
1. 系统的建模：首先要对所控制的系统进行建模，将其抽象成数学模型。
这包括系统的输入、输出和各种物理量之间的关系。
基于所建立的模型，可以对系统的特性进行分析和预测。
2. 控制器设计：根据系统的数学模型，设计合适的控制器来实现对系统的控制。
常用的控制器设计方法包括比例-积分-微分（PID）控制和模糊控制等。
通过选择合适的控制器参数和算法，可以使系统的性能达到要求。
3. 传感器和执行器选择：根据系统的要求，选择合适的传感器和执行器。
传感器用于获取系统状态的信息，执行器用于输出控制指令，实现对系统的调节。
4. 系统的实时监测和反馈：自动控制系统需要实时监测系统的状态，并根据反馈信息对控制指令进行调整。
通过不断地校正和调整，使系统能够在实际工作中保持所需的稳定性和准确性。
5. 系统性能评估和改进：对自动控制系统的性能进行评估，并通过改进控制策略和参数来提高系统的性能。
这可以通过仿真实验和实际系统实验来实现。
通过以上步骤，可以设计出满足系统需求的自动控制系统，实现对系统的自主控制和调节。
自动控制技术在工业生产、交通运输、航天航空等领域有着广泛的应用。

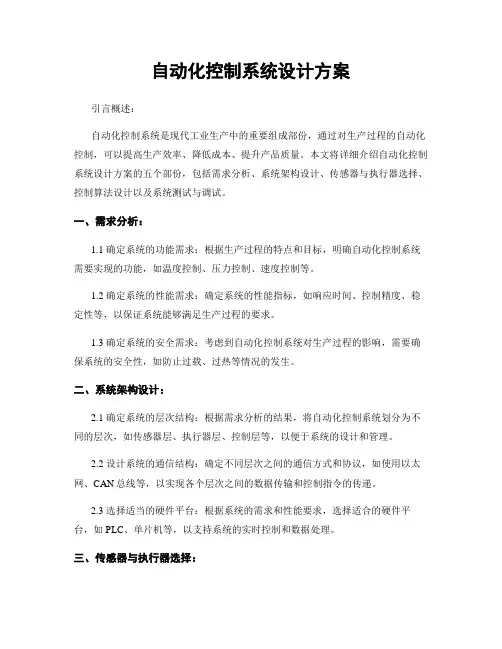

自动化控制系统设计方案
自动化控制系统设计方案引言概述：自动化控制系统是现代工业生产中的重要组成部份，通过对生产过程的自动化控制，可以提高生产效率、降低成本、提升产品质量。
本文将详细介绍自动化控制系统设计方案的五个部份，包括需求分析、系统架构设计、传感器与执行器选择、控制算法设计以及系统测试与调试。
一、需求分析：1.1 确定系统的功能需求：根据生产过程的特点和目标，明确自动化控制系统需要实现的功能，如温度控制、压力控制、速度控制等。
1.2 确定系统的性能需求：确定系统的性能指标，如响应时间、控制精度、稳定性等，以保证系统能够满足生产过程的要求。
1.3 确定系统的安全需求：考虑到自动化控制系统对生产过程的影响，需要确保系统的安全性，如防止过载、过热等情况的发生。
二、系统架构设计：2.1 确定系统的层次结构：根据需求分析的结果，将自动化控制系统划分为不同的层次，如传感器层、执行器层、控制层等，以便于系统的设计和管理。
2.2 设计系统的通信结构：确定不同层次之间的通信方式和协议，如使用以太网、CAN总线等，以实现各个层次之间的数据传输和控制指令的传递。
2.3 选择适当的硬件平台：根据系统的需求和性能要求，选择适合的硬件平台，如PLC、单片机等，以支持系统的实时控制和数据处理。
三、传感器与执行器选择：3.1 选择合适的传感器：根据系统的功能需求，选择能够准确感知生产过程参数的传感器，如温度传感器、压力传感器、光电传感器等。
3.2 选择合适的执行器：根据系统的功能需求，选择能够实现精确控制的执行器，如电动阀门、机电驱动器等，以实现对生产过程的精确控制。
3.3 确保传感器与执行器的兼容性：在选择传感器和执行器时，需要考虑其与系统的硬件平台的兼容性，以确保它们能够正常工作并与控制系统进行有效的通信。
四、控制算法设计：4.1 确定控制策略：根据系统的功能需求和性能要求，确定合适的控制策略，如PID控制、含糊控制、自适应控制等，以实现对生产过程的精确控制。
控制系统的奥妙：掌握15个设计自动化控制系统的方法与技巧
控制系统的奥妙：掌握15个设计自动化控制系统的方法与技巧控制系统是现代工程中至关重要的一个领域，它涉及到许多科学和技术的方面。
设计自动化控制系统需要广泛的知识和技能，以确保系统的稳定性、精确性和可靠性。
在本文中，我们将介绍15个设计自动化控制系统的方法与技巧。
1.确定系统的目标和需求：在设计控制系统之前，首先需要明确系统的目标和需求。
这包括系统需要控制的变量以及所需的精度、稳定性和响应时间等方面的要求。
2.进行系统建模和分析：系统建模是设计控制系统的关键步骤之一。
通过建立数学模型来描述系统的动态行为。
然后，使用模型分析工具来评估系统的稳定性、性能和鲁棒性。
3.选择适当的控制器类型：根据系统的特点和要求，选择适当的控制器类型。
常见的控制器类型包括比例-积分-微分(PID)控制器、模糊控制器和状态空间控制器等。
4.选择适当的控制策略：根据系统的特点和要求，选择适当的控制策略。
常见的控制策略包括开环控制、闭环控制和先进控制等。
5.设计适当的控制算法：根据所选择的控制器和控制策略，设计适当的控制算法。
这包括确定控制器参数和设置控制规则等。
6.进行仿真和优化：使用仿真工具来评估和优化控制系统的性能。
通过调整控制算法和参数来改善系统的稳定性和性能。
7.考虑系统的鲁棒性：在设计控制系统时，要考虑系统的鲁棒性。
这意味着系统应能够在面对不确定性和扰动时保持稳定和可靠。
8.进行实验和测试：在实际应用中，控制系统需要进行实验和测试，以验证其性能和可靠性。
通过实验和测试来调整和优化系统的参数和算法。
9.进行故障诊断和容错设计：在设计控制系统时，应考虑系统的故障诊断和容错设计。
这包括设计冗余系统、故障检测和容错机制等。
10.进行性能监控和优化：设计控制系统后，需要进行性能监控和优化。
这包括实时监测系统的性能，并对系统进行调整和优化。
11.使用现代控制方法和技术：随着科学技术的不断发展，现代控制方法和技术也在不断更新。
了解和应用最新的控制方法和技术可以提高控制系统的性能和可靠性。
自动化控制系统设计方案
自动化控制系统设计方案引言概述：自动化控制系统是现代工业生产中的关键技术之一，它能够实现对生产过程的自动监控和调节，提高生产效率和质量。
本文将介绍自动化控制系统设计的基本原则和步骤，以及其中的五个关键部分。
一、系统需求分析1.1 确定系统的功能需求：首先要明确自动化控制系统需要实现的功能，例如生产过程的监控、设备的自动调节等。
1.2 确定系统的性能需求：根据生产过程的特点，确定系统对于精度、稳定性、响应时间等性能指标的要求。
1.3 确定系统的可靠性需求：考虑到生产过程的安全性和连续性，确定系统对于故障容忍度、备份机制等可靠性指标的要求。
二、系统结构设计2.1 确定系统的层次结构：根据功能需求，将自动化控制系统划分为不同的层次，例如物理层、传感器层、控制层等。
2.2 设计系统的数据流程：确定系统中各个层次之间的数据流动方式，包括传感器数据的采集、控制指令的传递等。
2.3 设计系统的通信方式：根据系统的规模和需求，选择合适的通信方式，例如以太网、无线通信等，确保数据的可靠传输。
三、硬件选型与布局3.1 选择合适的传感器和执行器：根据系统的功能需求和性能需求，选择合适的传感器和执行器，例如温度传感器、电机执行器等。
3.2 设计硬件的布局：根据生产现场的实际情况，确定传感器和执行器的布局方式，确保其能够准确感知和控制生产过程。
3.3 考虑系统的扩展性和可维护性：在硬件选型和布局时，要考虑系统的扩展性和可维护性，以便后续对系统进行升级和维护。
四、软件开发与编程4.1 编写控制算法：根据系统的功能需求和性能需求，编写控制算法，实现对生产过程的监控和调节。
4.2 开发人机界面：设计人机界面，实现对系统的操作和监控，提供友好的用户体验。
4.3 进行系统测试和调试：在软件开发完成后，进行系统测试和调试，确保系统的稳定性和可靠性。
五、系统集成与调试5.1 进行系统集成：将硬件和软件进行集成，确保它们能够正常协同工作。
自控工程方案怎么写
自控工程方案怎么写一、研究背景自控工程是一门涉及控制理论和工程应用的学科，它涉及到现代工程领域的自动控制系统和智能控制技术。
随着科技的发展，自控工程在各个行业中都得到了广泛的应用，从而促进了工业自动化和智能化水平的提高。
本文将从研究背景出发，探讨自控工程的重要性及应用价值，为制定自控工程方案打下理论基础。
二、自控工程的原理及方法1. 自控系统的概念及特点自控系统是通过一系列连续或离散的控制设备，对生产过程或设备进行监控和调节，以实现自动化控制。
自控系统具有自动性、准确性、灵活性和鲁棒性等特点。
2. 控制理论的基础控制理论是自控工程的理论基础，包括了控制系统的建模、分析和设计等内容。
常见的控制理论包括PID控制、状态空间法、模糊控制和神经网络控制等。
3. 自控工程的应用领域自控工程的应用领域非常广泛，包括了制造业、交通运输、航空航天、军事、生物医疗、环境保护等多个行业。
三、现有问题及挑战在自控工程的应用过程中，也会遇到一些问题和挑战，比如系统稳定性、抗干扰能力、能耗优化、系统可靠性等方面的问题。
因此，为了更好地应对这些问题，需要制定一套完善的自控工程方案。
四、自控工程方案的设计1. 目标与范围自控工程方案应该明确制定的目标和范围，比如应用领域、系统规模、控制对象等，以便于更好地开展后续工作。
2. 方案的原则和要求制定自控工程方案需要考虑到系统的稳定性、鲁棒性、灵活性、可靠性和经济性等原则和要求。
同时还需要考虑到环境保护和能源效率等方面的要求。
3. 方案的技术路线自控工程方案需要制定具体的技术路线，包括了控制系统的选择、传感器和执行器的选型、控制算法的设计、系统软硬件的实施等内容。
4. 方案的实施计划制定自控工程方案需要有详细的实施计划，包括了工作安排、时间节点、人员配备、资金预算等内容，以便于更好地推进工程的实施。
五、自控工程方案的应用效果评估自控工程方案在实施过程中需要对其应用效果进行评估，包括了系统性能、稳定性、经济效益等方面的评估，以便于根据评估结果进行调整和改进。
自动控制原理设计
自动控制原理设计
设计自动控制原理时需要考虑以下几个因素：
1. 反馈机制：自动控制原理的核心是通过反馈机制实现对系统的监控和调整。
在设计过程中，需要确定合适的传感器或测量设备来获取系统的状态信息，并将其与期望值进行比较，从而确定系统的误差，并通过控制器进行调整。
2. 控制算法：选择合适的控制算法对系统进行调整。
常用的控制算法包括比例控制、积分控制和微分控制，可以根据系统的性质和要求选择相应的算法进行设计。
3. 控制器设计：根据所选择的控制算法，设计出相应的控制器。
控制器通常由计算机或微控制器控制，可以根据系统的需求选择不同类型的控制器，如PID控制器、模糊控制器等。
4. 反馈调整：通过对系统进行实时的反馈调整，使其逐渐趋近于期望状态。
在设计过程中，需要考虑到系统的稳定性和响应时间等因素，以便使系统能够在最短的时间内达到所需状态。
5. 系统性能评估：设计完成后需要对系统进行性能评估，通过实验和测试来验证设计的准确性和可行性，并根据评估结果做相应的调整和改进。
总之，在设计自动控制原理时，需要综合考虑系统的特性、控制算法和反馈调整等因素，并通过实验和测试对设计进行验证和改进，以实现系统的自动化控制。
电气自动化控制系统的设计
电气自动化控制系统的设计电气自动化控制系统是现代工业生产中必不可少的设备，它能够实现对各种设备和系统的自动控制，提高生产效率，降低人力成本，提高产品质量。
在工业生产中，电气自动化控制系统的设计尤为重要，它直接影响着整个生产线的运行稳定性和效率。
本文将介绍电气自动化控制系统的设计流程、要点和注意事项，希望对相关领域的专业人士和学习者有所帮助。
1. 确定控制系统的需求：在进行电气自动化控制系统的设计之前，首先需要明确控制系统的需求，包括需要控制的设备和系统、控制精度要求、工作环境等因素。
2. 制定控制系统的功能框图：根据所确定的控制系统需求，制定相应的功能框图，明确各个控制元件的功能和连接关系。
3. 选型和采购控制元件：根据功能框图确定各种控制元件的型号和参数，进行选型和采购。
4. 编写控制系统的软件程序：根据功能框图和控制元件的选型，编写控制系统的软件程序，包括逻辑控制、运行参数调整等。
5. 安装和调试：按照设计要求进行控制元件的安装、连接和接线工作，并对整个控制系统进行调试，保证系统运行稳定。
6. 系统的运行维护：控制系统完成安装和调试后，需要进行运行维护，定期检查各个控制元件的运行状态，及时发现并解决问题。
1. 电气元件的选型：在进行电气自动化控制系统的设计时，需要根据控制需要对各种控制元件进行合理的选型，包括接触器、继电器、开关、传感器等。
2. 控制系统的可靠性：在设计控制系统时，需要考虑控制系统的可靠性，选择质量可靠的控制元件，并合理设计电气连接和布线。
3. 控制系统的稳定性：控制系统的稳定性对生产效率和产品质量有重要影响，设计控制系统时需要保证系统的稳定性，避免因外界干扰或控制元件故障而导致系统失效。
4. 控制系统的安全性：在设计控制系统时，需要考虑控制系统的安全性，保证控制系统在运行过程中不会对人身安全和设备安全造成危害。
5. 控制系统的灵活性：随着生产的需要，控制系统可能需要进行调整和改进，因此在设计控制系统时需要考虑控制系统的灵活性，方便日后的调整和改进。
自控专业设计的方法和步骤
自控专业设计的方法和步骤自控专业设计是一个灵活而有趣的过程，通过这个过程，我们可以实现自动化的系统来控制和监控各种设备和过程。
为了设计成功的自控系统，我们需要遵循一些方法和步骤。
下面是一份详细的指南，以帮助您了解自控专业设计的过程。
1.系统分析和规划在设计之前，首先需要进行系统分析和规划。
这通常包括确定系统目标、要求和限制。
我们需要明确系统需要控制的设备或过程，以及系统的预算、时间和资源限制。
此外，还需了解系统所需的各种传感器和执行器以及其性能要求。
2.系统建模和仿真在进行实际设计之前，建模和仿真是一个非常有用的工具。
通过建立数学模型，可以模拟系统的运行和行为。
这样可以帮助我们更好地理解系统，预测其性能，并进行优化和改进。
3.控制策略设计控制策略是自控系统的核心。
在这一步骤中，我们需要确定合适的控制算法和方法，并根据系统的特性来设计控制器。
这可能包括PID控制、模糊控制、最优控制等等。
此外，我们还需要选择适当的控制器硬件，例如PLC、微控制器或计算机。
4.传感器和执行器选择根据系统的要求，我们需要选择合适的传感器和执行器。
传感器用于测量系统的各种参数，例如温度、压力、速度等等。
而执行器用于控制和调节被控对象，例如电机、阀门、驱动器等等。
在选择时，需要考虑传感器和执行器的性能、精度、可靠性和成本等方面的因素。
5.硬件和软件设计在这一步骤中，我们需要设计和选择合适的硬件设备和软件工具。
硬件包括控制器、传感器、执行器和通信接口等等。
软件通常包括编程工具、控制算法和界面设计等。
我们需要确保所选的硬件和软件能够满足系统的要求，并能够与其他设备和系统进行良好的通信和协调。
6.系统集成和调试在硬件和软件设计完成后，需要对系统进行集成和调试。
这包括将硬件设备与软件进行连接和配置，确保它们能够正常工作，并实现系统的预期功能。
此外，我们还需要进行系统的调试和测试，以确保其在实际运行环境中工作正常。
7.系统优化和改进一旦系统开始运行，我们可以通过实际使用和监测来发现一些问题和改进的机会。
自控专业设计的方法和步骤
自控专业设计的方法和步骤1.自控工程设计的任务自控工程专业设计的任务基本上有以下几个方面：1.1负责生产装置、辅助工程和公用工程系统的检测、控制、报警、联锁/停车，以及监控/管理计算机系统的设计；1.2负责检测仪表、控制系统及其辅助设备和安装材料的选型设计；1.3负责监测仪表和控制系统的安装设计；1.4负责DCS、PLC自控系统的配置、功能要求和设备选型，并负责或参加软件的编制工作；1.5负责现场仪表的环境防护措施的设计；1.6负责控制室的设计；1.7负责生产过程计量系统的设计。
自控工程设计常用的方法是由工艺专业提出条件，自控与工艺专业一起讨论确定控制方案，确定必要的中间储槽及其容量，确定合适的设备余量，确定开、停车以及紧急事故处理方案等。
这种设计方法对合理确定控制方案，充分发挥自控专业的主观能动性是有益的。
但是在实际设计过程中，尤其对一些新工艺，主要是由工艺专业提出条件并确定控制方案，自控专业进行设计，我们当前基本采用这种方法。
2.自控工程设计的阶段划分和设计内容当前工程设计的阶段划分，一般分为两个阶段，即初步设计和施工图设计。
2.1 初步设计初步设计的主要目的是为了上报有关部门作为审批的依据，并为订货做好必要的准备。
它应完成的主要内容为：设计说明书：给出设计依据、设计原则，提出项目实施的必要性，拟定控制系统的技术方案、仪表选型规定、DCS控制系统的选型及控制策略，并从节能、消防、环境保护以及劳动安全卫生等方面作出设计概述。
工艺控制流程图：在工艺专业流程图的基础上，正确选定所需的检测点及其安装位置，选择必要的被控变量和恰当的操纵变量，绘制于工艺流程图上。
图例符号应符合化工部标准《过程检测和控制系统用文字代号和图形符号(HG 20505)》或国标《过程检测和控制流程图用图形符号和文字代号(GB 2625)》。
主要仪表设备、材料汇总表：汇总所有控制系统所需设备及相应材料，给出名称、数量，为订货以及概算提供依据。
自控设计方案
自控设计方案一、引言自控设计是指为了实现系统或设备的自动化控制，经过分析、设计、实施和调试，建立相应的自动化控制系统。
本文将针对某个具体的自控设计方案进行论述，包括方案的目标、原理、实施步骤以及预期效果。
二、方案目标本自控设计方案的目标是实现某生产线上的自动化控制，提高生产效率、降低劳动强度和减少人工干预。
三、方案原理基于对生产线工艺的深入研究和对设备特性的全面了解，我们决定采用PLC控制器与传感器结合的方式进行自控设计。
PLC控制器作为中央处理单元，接收传感器采集的信号并进行相应的逻辑判断和控制输出，实现对设备的自动化控制。
四、实施步骤1. 系统分析：对生产线的工艺流程和设备进行全面的分析，确定哪些环节适合进行自动化控制，并确定所需的传感器种类和数量。
2. 设备选择：根据系统分析的结果，选择适合的PLC控制器和传感器，并确保其性能稳定、可靠。
3. 电气布线：按照系统分析的需求，进行电气布线设计，确保各个设备之间的连接正常稳定。
4. 软件编程：根据系统需求，进行PLC控制器的软件编程，包括输入信号的采集、逻辑判断和输出信号的控制。
5. 现场调试：将软件编程好的PLC控制器与传感器连接，进行现场调试，确保控制效果符合预期。
6. 运行监测：定期对自控系统进行运行监测，及时发现并解决问题。
五、预期效果1. 生产效率提高：通过自动化控制，减少人工操作，提高生产线的运行效率，提升生产能力。
2. 劳动强度降低：减少了操作人员的工作负担，降低了劳动强度，改善了工作环境。
3. 人工干预减少：通过自动化控制，减少了人工操作的干预，降低了错误率，提高了系统的可靠性和稳定性。
4. 节约成本：自动化控制系统一次投入，长期受益，节约了人力资源成本。
六、结论本文介绍了一个自控设计方案的实施步骤和预期效果。
通过自动化控制系统的引入，可以提高生产效率、降低劳动强度和减少人工干预。
希望本方案能为读者在相似的项目中提供一定的借鉴和参考。
自动化控制系统设计方案
自动化控制系统设计方案一、现地控制软件现地采集控制软件采用业界领先的平台和面向对象机制的编程语言在数据库作业系统基础上进行高可靠性、实时性的现地控制应用软件二、主控级1、数据的采集及处理接收现地控制单元的上送数据并进行处理及存入数据库，供分析计算、控制调节、画面显示、记录检索、操作指导、打印等使用。
数据采集除周期性进行外，在所有时间内，可由操作员或应用程序发命令采集现地控制单元的过程信息。
2、运行监视、控制和调节运行操作人员能通过上位机，对各闸门开度和启闭机的运行工况进行控制和监视。
除了显示各孔闸门的位置图形和开度数据外，还设置“启动”、“停止”两个模拟操作按钮和“上升”、“下降”、“远程/现地”、“通讯状态”等模拟指示。
主要内容如下：a、根据要求的过闸流量，计算出闸门当前应开启的高度（在上下限范围内）电脑提示是否确认，若确认即可启动闸门；b、闸门启闭控制，根据给定值启闭闸门，到位停止；c图形、表格、参数限值、状态量等画面的选择和调用；d在主控级进行操作时，在屏幕上应显示整个操作过程中的每一步骤和执行情况；三、打印记录显示、记录、打印功能所有监控对象的操作、实时参数都予记录，对故障信号进行事件顺序记录、显示，实行在打印机上打印出来。
主要内容如下：（1）闸门动作过程动态显示；（2）给定开度值显示，闸门位置显示；（3）闸门升降模拟显示图；（4）上、下游水位数据显示（5）根据上下游水位和闸门开度，自动计算出当前流量，并进行累计（6）运行显示、打印；四、通信功能主控级与现地控制单元采用RS485总线通信，当通讯不正常时，报警显示。
五、现地控制单元1、实时自动采集闸门开度在现地显示并通过处理后传送至主控层；2、根据主控层指令，或根据人工输入的合法控闸指令，在满足下列条件的情况下，自动控制闸门的升、降，并运行到指定位置；3、当转换开关在现地状态时，可对闸门开度进行预置，并通过电控柜的升、降、停按钮实现闸门的启闭；4、在现地控制单元，通过权限开关，可实现远程/现地切换；5、保留原人工手动控闸功能，人工与自动并存，以便紧急状态及维护系统时使用。
自动控制系统的工程设计方法
第6章 自动控制系统的工程设计方法
L()/ dB
－ 40 dB / dec
－ 20 dB / dec
0
c
1 K
2 / (rad /s)
－ 40 dB / dec
图 6 - 3 系统的预期频率特性曲线
第6章 自动控制系统的工程设计方法
(1) 低频段: 由系统的型别和开环增益所确定， 表 明了系统的稳态性能。
1 hT 2
(6 - 15)
第6章 自动控制系统的工程设计方法
由式(6 - 13)和式(6 - 15)可见， 由γ=γmax准则出发， 可将K和τ两个参数的确定转化成h的选择。
对于不同的h值， 系统的输出响应将不相同， 对 应的动态指标也不一样。 表6 - 2给出了典型Ⅱ型系统 在不同中频带宽h时的系统性能指标。
K a3s a4
式中： a1a2, a1a3, a1a4。
(6 - 7)
第6章 自动控制系统的工程设计方法
6.2 系统预期频率特性的确定
1. 建立预期频率特性的一般原则 满足系统性能指标要求的开环对数幅频特性称为 预期频率特性。 预期频率特性一般可分为低频段、 中 频段和高频段三个频段， 如图6 - 3所示。
第6章 自动控制系统的工程设计方法
～
Usn R0/2 R0/2
R0/2 C0n R0/2 C0n
RP3
R1 C1
Ufi R0/2
∞
R0/2
－
＋
＋ Usi
ASR
R0/2 C0i R0/2 C0i
R2 C2
∞ －
＋
＋ Uc1
ACR
TA
Ld ＋
＋
Ud
M
－
自动控制原理设计
自动控制原理设计一、引言自动化技术的迅速发展使得自动控制原理的设计变得越来越重要。
在各个领域，自动控制系统的设计和优化都能够提高生产效率、减少人力投入，并且提升产品质量。
本文旨在介绍自动控制原理的设计过程及相关注意事项。
二、系统建模在进行自动控制原理设计之前，首先需要对待控制的系统进行建模。
系统建模是整个设计过程的基础，它可以通过数学模型以及实验数据等方式进行。
常见的系统建模方法有时域方法和频域方法等。
在时域方法中，通常利用差分方程或微分方程来描述系统；在频域方法中，通过系统的传递函数或频率响应来进行建模。
三、控制器设计控制器是自动控制系统中的核心部分，它根据系统的输出和参考输入信号来生成控制信号。
控制器设计的目标是使系统的输出与参考输入之间的误差尽可能小。
常用的控制器设计方法有比例控制、积分控制和微分控制等。
此外，还可以根据实际需求，结合不同的控制算法，设计出更加复杂的控制器，如PID控制器。
四、闭环控制闭环控制是自动控制系统中最常见的一种控制方式。
在闭环控制中，系统的输出信号作为反馈信号，通过与参考输入信号进行比较，从而对控制器进行调整。
闭环控制能够对系统的不确定性和干扰具有较强的鲁棒性，使得系统能够更好地适应外部环境变化。
五、系统稳定性分析在自动控制原理设计过程中，系统的稳定性是一个非常重要的指标。
系统的稳定性决定了系统是否能够平稳地达到稳定状态，在干扰和噪声的作用下是否具有良好的抗干扰能力。
常见的系统稳定性分析方法有根轨迹法和频率响应法等。
六、故障检测与容错控制在实际应用中，系统可能会出现各种故障，如传感器失效、执行器故障等。
为了保证系统的正常运行，需要进行故障检测与容错控制。
故障检测可以通过多种方法实现，例如残差检测和参数识别等。
容错控制则是在故障检测的基础上，根据故障特征对系统进行调整，以保证系统的稳定性和可靠性。
七、仿真与实验验证在完成自动控制原理设计后，需要进行仿真与实验验证，以评估设计的性能和可行性。
自动控制工程设计
自动控制工程设计
在自动控制工程设计中，首先需要明确控制的目标和需求。
根据系统
的特点和要求，我们可以选择不同的控制方法和技术。
常见的控制方法有PID控制、模糊控制、自适应控制等。
选择合适的控制方法是设计的关键。
接下来，需要设计电路和传感器来获取和处理系统的反馈信号。
电路
可以包括放大器、滤波器、模数转换器等。
传感器负责将物理量转换成电
信号。
常见的传感器有温度传感器、压力传感器、速度传感器等。
设计电
路和传感器需要考虑系统的需求和信号处理的准确性。
然后，需要设计执行器来控制被控对象。
执行器可以是电动机、阀门、液压装置等。
执行器的设计需要考虑控制的精确性和响应速度。
最后，还需要设计控制算法和软件来实现自动控制。
控制算法是根据
系统的模型和控制需求设计的数学模型。
常见的控制算法有PID算法、模
糊控制算法等。
软件设计主要是编程实现控制算法，并与硬件进行连接和
通信。
在整个设计过程中，需要进行模拟实验和实际实验来验证设计的有效
性和可行性。
模拟实验可以利用计算机仿真软件来进行，实际实验则需要
具备实验设备和实测数据。
总之，自动控制工程设计是一个综合性的工程学科，需要掌握自动控
制理论、电路设计、传感器应用、执行器设计和控制算法等知识。
通过设
计和实现自动控制系统，可以实现工业过程和设备的智能化和自动化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.自控工程设计的任务自控工程专业设计的任务基本上有以下几个方面：1.1负责生产装置、辅助工程和公用工程系统的检测、控制、报警、联锁/ 停车，以及监控/ 管理计算机系统的设计；1.2负责检测仪表、控制系统及其辅助设备和安装材料的选型设计；1.3负责监测仪表和控制系统的安装设计；1.4负责DCS PLC自控系统的配置、功能要求和设备选型，并负责或参加软件的编制工作；1.5负责现场仪表的环境防护措施的设计；1.6负责控制室的设计；1.7负责生产过程计量系统的设计。
自控工程设计常用的方法是由工艺专业提出条件，自控与工艺专业一起讨论确定控制方案，确定必要的中间储槽及其容量，确定合适的设备余量，确定开、停车以及紧急事故处理方案等。
这种设计方法对合理确定控制方案，充分发挥自控专业的主观能动性是有益的。
但是在实际设计过程中，尤其对一些新工艺，主要是由工艺专业提出条件并确定控制方案，自控专业进行设计，我们当前基本采用这种方法。
2.自控工程设计的阶段划分和设计内容当前工程设计的阶段划分，一般分为两个阶段，即初步设计和施工图设计2.1初步设计初步设计的主要目的是为了上报有关部门作为审批的依据，并为订货做好必要的准备。
它应完成的主要内容为：设计说明书：给出设计依据、设计原则，提出项目实施的必要性，拟定控制系统的技术方案、仪表选型规定、DCS空制系统的选型及控制策略，并从节能、消防、环境保护以及劳动安全卫生等方面作出设计概述。
工艺控制流程图：在工艺专业流程图的基础上，正确选定所需的检测点及其安装位置，选择必要的被控变量和恰当的操纵变量，绘制于工艺流程图上。
图例符号应符合化工部标准《过程检测和控制系统用文字代号和图形符号(HG 20505)》或国标《过程检测和控制流程图用图形符号和文字代号(GB 2625) 》。
主要仪表设备、材料汇总表：汇总所有控制系统所需设备及相应材料，给出名称、数量，为订货以及概算提供依据。
初步设计概算：从建筑工程、设备、安装工程、工器具费等方面进行综合概算。
2.2施工图设计施工图设计是直接应用于施工的图纸设计。
当前我们常用的施工图设计文件由以下内容组成：1)图纸目录2)设计说明书3)材料表4)设备明细表5)工艺专业提资表6)过程检测控制流程图7)订货数据表8)控制系统配置图9)供电系统图10)供气系统图11)工业电视系统图12)原理接线图13)盘柜布置图14)接地系统图15)端子接线图16)控制室平面布置图17)管线敷设图18)仪表安装图19)工业电视安装图20)电缆表3.施工图内容深度当前我们基本上以河南XX有色工程设计有限公司(原中国XXXX公司设计院)出图规范进行出图。
设计图样也应根据相关规定进行设计，可参阅附录一：《设计图样规定》、附录二：《设计文件标识规定》。
3.1图纸目录图纸目录应列出施工图的名称、图纸编号、规格等。
图纸名称应基本与第节名称吻合，图纸编号应根据设计院标准文件《设计文件编号规定》进行编制2.2 (见附录三)。
图纸规格应按照图幅大小进行统计，具体图幅规格计算见附录四：《图幅规格表》。
3.2设计说明书设计说明书应包含本工程的设计指导思想和控制方案，对施工部门阐明工程施工要求，并对施工图进行补充说明。
由于自控专业设计是根据工艺专业提资来进行的，因此，一般在设计说明书中有一句套话：“本设计是根据工艺专业提资来进行的。
”3.3材料表材料表应对施工所需主要材料按不同型号、规格进行统计汇总。
材料表所需材料的数量应与管缆敷设图、仪表安装图、电缆表、盘柜布置图一一对应。
3.4设备明细表设备明细表应对施工所需设备按不同型号、规格进行统计汇总。
设备明细表所统计的设备型号、数量等应与订货数据表、控制系统配置图等一一对应。
3.5工艺专业提资表工艺专业提资表是为了加强设计依据而进行设计的，针对每一种仪表，相关的工艺条件及提资一一列出，图中增加图纸会签一栏，由工艺专业设计人员签字认可。
具体每一种仪表的设计提资详见附录五：《工艺专业提资表》。
3.6过程检测控制流程图过程检测控制流程图，也叫仪表检测系统图，其根源来自于管道仪表流程图(P&ID： Process and Instrument Drawing)是按规定的符号和标准，在工艺流程图的基础上绘制出带所有检测控制点的工艺流程图。
通常我们称为PI 图3.7订货数据表订货数据表应对施工所需设备提出相关的工艺参数、过程连接数据和技术要求。
每一种仪表都有相关的订货数据表，我们现有的格式已基本满足对氧化铝工艺控制所需的要求。
3.8控制系统配置图控制系统配置图表现控制系统的总貌和具体配置。
对不涉及计算机、PLC 或DCS系统的项目可不产生该图。
3.9供电系统图供电系统图应包含控制系统供电系统所有供电设备的支路、容量、安装位置、受电设备等内容。
3.10供气系统图供气系统图应体现气源与用气仪表之间的气源管路连接关系。
内容包括供气仪表的位号、供气管的名称、规格、长度等。
3.11工业电视系统图工业电视系统图表现工业电视系统的总貌和具体配置。
对不涉及工业电视系统的项目可不产生该图。
3.12原理接线图原理接线图也称为模板接线图，应包含控制系统PLC或DCS所有模板的接线示意。
图纸应涵盖自现场电缆直至模板的具体接线。
不涉及PLC或DCS系统的项目可不产生该图。
3.13盘柜布置图盘柜布置图应包含相关盘柜的布置要求以及盘柜的基本制作要求。
不涉及盘柜制作的项目可不产生该图。
3.14接地系统图接地系统图应体现控制系统的保护接地和工作接地相关施工要求。
3.15端子接线图接线端子图应包含未接入模板接线图的接线端子的入线、出线的线号、对应电缆号等。
3.16控制室平面布置图控制室平面布置图应包含控制室平面布置总貌、控制室装修要求等。
不涉及控制室布置的项目可不产生该图。
3.17管线敷设图管缆敷设图应标明现场设备和控制室之间的电缆桥架，并标明桥架上敷设的电缆编号，标明现场安装的设备标高和位置。
不涉及电缆敷设的项目可不产生该图。
3.18仪表安装图仪表安装图应提供仪表安装方式、所需安装件的规格型号。
不涉及仪表系统的项目可不产生该图。
3.19工业电视安装图仪表安装图应提供工业电视安装方式、所需安装配件的规格型号。
不涉及工业电视系统的项目可不产生该图。
3.20电缆表电缆表应包含管缆的编号、型号、规格及长度。
不涉及电缆敷设的项目可不产生该图。
4.自控工程设计的方法和程序4.1熟悉工艺流程这是自控设计的第一步。
自控设计人员对工艺熟悉和了解的深度将是重要的因素。
在这阶段还需收集工艺中有关的物性参数和重要数据。
4.2确定自控方案，完成过程检测控制流程图了解工艺流程，并在和工艺人员充分协商后，订出个检测点、控制系统，确定全工艺流程的自控方案，在此基础上可配合工艺专业画出过程检测控制流程图。
4.3仪表选型，编制有关仪表信息的设计文件以确定的控制方案和所有的检测点，按照工艺专业提资及仪表选型的原则，查阅有关厂家的产品样本与说明书，调研产品的性能、质量和价格，选定检测、变送、显示、控制等各类仪表的规格、型号。
并编制仪表设备明细表和仪表订货数据表。
并向设备专业提出关键设备（尤其是压力容器）仪表连接接口，向土建专业提出预埋件开孔条件等设计条件。
4.4控制系统选型，进行控制系统配置调研控制系统（DCS或PLC的相关信息，选型上尽量采用经现场连续生产考验，技术成熟、设计合理，安全可靠性高，可长期无故障连续运转的系统，同时兼顾现有技术人员拥有大量丰富的经验，方便系统的升级和故障处理的系统。
与电力专业配合，确定电力专业与控制系统的接口点数。
合计仪表及电力总点数，对控制系统进行配置。
编制控制系统设备明细表。
电力专业的设计往往与自控专业同步，因此，此时电力专业图纸尚未交付，但由于工艺对电力提资已进行，基本的点数也可以确定。
在此基础上考虑一定的余量设计，在电力专业图纸交付后再进一步核实相关信号及电缆、接线信息。
4.5控制室设计自控方案确定，仪表和控制系统选型后，根据工艺特点，可进行控制室的设计。
控制室的设计包括控制室的平面布置、控制柜的盘柜布置、控制室与现场信号连接的原理接线图（模板接线图）、端子接线图等。
在进行控制室设计中，还应向土建专业提出控制室的荷载布置条件，向暖通专业提出控制室的暖通条件，向电力专业提出控制系统的用电负载条件等设计条件。
4.6节流装置和调节阀的计算控制方案已定，所需的节流装置、调节阀的位置也都已确定，根据工艺提资和有关计算方法进行计算，分别列出相关调节阀及节流装置计算书，并将有关条件提供给管道专业，供管道设计之用。
当前我们鲜有自己进行计算的，一般是给出相应工艺条件，由流量计或调节阀厂家给出流量计算书或调节阀订货数据表，同时要求订货时供货商考虑缩径等引起的管道变更材料。
这样与管道专业的冲突就减少了。
4.7供电、供气、接地系统的设计自控系统的实现不仅需要供电，还需要供气（压缩空气作为气动仪表及执行机构的气源）。
为此按照仪表及控制系统的供电、供气负荷大小及配置方式，画出供电系统图、供气系统图等设计文件。
另外，根据控制系统对接地的要求，结合电力专业的接地条件，在不冲突的情况下，绘制控制系统的接地系统图。
4.8工业电视系统的设计工业电视监视系统往往在自控专业进行设计，尤其是数字式工业电视系统越来越成为趋势之后，监视画面往往与DCS系统的数据一起和调度系统进行数据传输，相关设备也往往布置于控制室内。
因此，对工业电视系统应进行设计，相关工业电视系统图及安装图也应作设计。
4.9依据施工现场的条件，完成控制室与现场间联系的相关设计文件土建、管道等专业的工程设计深入开展后，自控专业的现场条件也就清楚了。
此时按照现场的仪表设备的方位、控制室与现场的相对位置及系统的联系要求，进行仪表管线的配置工作。
电缆表、管线敷设图等可在此时绘出。
4.10根据自控专业有关的其他设备、材料选用的情况，完成有关的设计文件自控专业除了进行仪表及控制系统的选用外，这些设备在安装过程中，还需要选用一些有关的其他设备材料。
根据有关施工要求，进行仪表安装图的设计工作。
对相关材料设备进行数量统计，完成材料表。
4.11设计工作基本完成后，完成设计目录等文件的设计在设计开始时，先初定应完成的设计内容，带整个工程设计工作完成后，要对所有设计文件进行整理，并编制设计文件目录、设计说明书，对工程的设计指导思想和控制方案进行说明，对施工部门阐明工程施工要求，并对施工图进行补充说明。
