滑动轴承结构及分类.

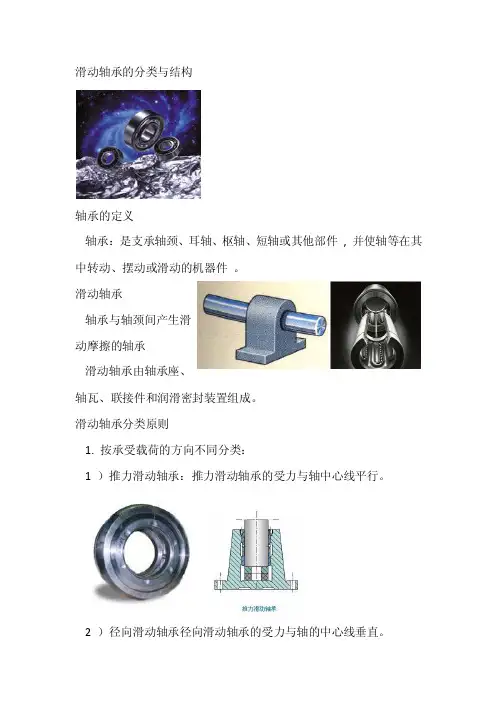

滑动轴承的分类与结构
滑动轴承的分类与结构
轴承的定义
轴承：是支承轴颈、耳轴、枢轴、短轴或其他部件, 并使轴等在其中转动、摆动或滑动的机器件。
滑动轴承
轴承与轴颈间产生滑
动摩擦的轴承
滑动轴承由轴承座、
轴瓦、联接件和润滑密封装置组成。
滑动轴承分类原则
1. 按承受载荷的方向不同分类：
1 ）推力滑动轴承：推力滑动轴承的受力与轴中心线平行。
2 ）径向滑动轴承径向滑动轴承的受力与轴的中心线垂直。
2. 按润滑膜形成原理分类：
1. 动压滑动轴承：利用相对运动副表面的相对运动和几何形状，借助流体粘性，把润滑剂带进摩擦面之间，依靠自然建立的流体压力膜。
2. 静压滑动轴承：在滑动轴承与轴颈表面之间输入高压润滑剂以承受外载荷，使运动副表面分离的润滑方法成为流体静压润滑。
3. 按轴承的结构形式分类：
（1 ）整体式：套筒式轴瓦( 或轴套) 压装在轴承座中，润滑油通过轴套上的油孔和内表面上的油沟进入摩擦面。
特点：结构简单、制造方便，刚度较大。
缺点是轴瓦磨损后间隙无法调整和轴颈只能从端部装入。
（2）剖分式普通剖分式轴承结构由轴承盖、轴承座、剖分轴瓦和螺栓组成。
轴瓦是直接和轴颈相接触的重要零件。
（3）自动调心式轴瓦外表面作成球面形状，与轴承盖和轴承座的球状内表面相配合，球面中心通过轴颈的轴线。
轴瓦可以自动调位以适应轴颈在轴弯曲时产生的偏斜。
滑动轴承的分类结构及修理要点
滑动轴承的运动形式是以轴颈与轴瓦相对滑动为主要特征，是一种滑动磨损性质的轴承，其结构形式较多，生产中常用的主要为液体摩擦轴承，根据滑动轴承两个相对运动表面油膜形成原理的不同，其又可分为液体动压轴承和液体静压轴承。
液体动压滑动轴承具有运转平稳、结构简单、噪声小、有较大的刚度和抗过载能力等特点：广泛用于高速、重载的场合；液体静压滑动轴承具有承载能力大、抗振性能好、摩擦因数小、寿命长、回转精度高、能在高速或极低转速下正常工作等优点广泛用于高精度、重载、低速等场合。
但不论是静压轴承还是动压轴承，工作一定时间后，在运转过程中都会出现旋转精度下降振动、轴承发热、〃抱轴〃等故障。
由于两种轴承的工作原理不同，所以各自的修理要点也不同。
■动压滑动轴承的修理要点由于动压轴承在启动和停车阶段轴颈和轴承之间不能形成液体摩擦，使其配合表面逐渐磨损，导致间隙加大，几何形状精度和表面粗糙度下降，油膜压力减小，油膜压力分布不合理这种磨损的初期，往往使主轴旋转精度下降，产生振动，到了磨损后期，动压效应极不稳定,轴颈和轴承直接摩擦加剧，工作表面往往会磨损，或出现轴承合金烧熔、剥落或裂纹等情况，轴瓦背部受长期振动后也会磨损而发生松动。
一般来说，针对此种情况，可采取修复轴颈、修配或更换轴承的方法，以恢复轴颈和轴承的配合面间的合理间隙，恢复轴颈、轴承应有的几何形状精度和表面粗糙度。
多支承的轴承则应恢复其支承表面的同轴度和表面粗糙度。
具体的修理方法可按其结构的不同而采用不同的方法。
①整体式滑动轴承的修理整体式滑动轴承损坏时，一般都采用更换新件的方法解决。
对大型更贵重金属的轴承,可采用喷镀的方法；或者可先在轴套上轴向开槽，然后合拢使其内孔缩小，再将缺口用铜焊补满，如图所示。
外径可通过金属喷镀或镶套使其增大。
最后机械加工和刮研达到要求。
②内柱外锥式滑动轴承的修理应根据损坏的情况进行，如工作表面没有严重擦伤，而仅作精度修整时，可以通过螺母来调节间隙。
第12章 (滑动轴承)
二、轴瓦材料 轴瓦材料的要求： 耐磨性、减磨性、 抗粘着性、 适应性、 磨合性、嵌荐性、 抗疲劳性、 强度、 导热性、 防腐性、附油性、工艺性、经济性。
轴承合金 铸造锡锑轴承合金——高速重载 轴 铸造铅锑轴承合金——中速中载 衬 铸造锡磷青铜————中速重载
铜合金 铸造锡铅锌青铜———中速中载 铸造铝铁青铜————低速重载
（正滑动轴承座，JB/T2560-1991） 轴套 润滑装置
特点： 简单、刚性好
无法调整因磨损而产生的间隙（可用电镀修理） 装拆不方便
应用：低速、轻载、间歇工作的场合
2．对开式（剖分式）径向滑动轴承 结构：轴承体—轴承座、轴承盖、螺纹联 接、台阶形榫口 轴瓦（剖分） 润滑装置 特点：装拆方便 可调垫片，调隙 结构复杂
一、设计计算准则： 力求在磨擦面间保持形成边界油膜。 压力限制p≤[p] 发热限制pυ≤[pυ] 散热限制υ≤[υ]
二、径向滑动轴承的条件性设计计算
1．确定轴承结构，选择轴瓦材料 2．选定宽径比B/d=0.3∽1.5
塑性大、轴刚度大、载荷小，取大值
3．验算工作能力 1）压强校核
p=Fr/Bd≤[p] 2）速度校核
为了贴附牢固，轴瓦基体内表面粗糙度值要 小，且制出沟槽。
厚轴瓦在使用时可以修刮。
（2）薄壁轴瓦 δ/D=0.025∽0.06mm 双金属轧制，质量稳定，刚度小，轴承体
要精加工，轴瓦内表面不修刮。
2．固定： ——轴套：过盈配合加螺钉 ——厚壁轴瓦：销钉或紧定螺钉，轴承盖、 座压紧
——薄壁轴瓦：凸耳
3．油孔和油槽 油孔——供油，开于非承载区 油槽——配油
当无侧漏时，润滑油在单位时间内流经任意 截面上单位宽度面积的流量为
滑动轴承
2、径向滑动轴承的计算
已知：轴承所受径向载荷Fr、轴颈转速n及轴颈直径。 设计内容：确定轴承结构、材料等，验算工作能力。
设计步骤
① 根据工作条件和使用要求，确定轴承的结构型式，选择轴 承材料； ② 确定宽径比（B/d，B为轴承宽度）； B/d太小：油易从两端流失，使轴瓦过快磨损； B/d过大：散热差，温升高，易引起轴瓦边缘的局部磨损。 一般取B/d≈0.5～1.5。 根据宽径比B/d和d，可确定轴承宽度B，在确定轴承宽度时， 还应考虑到机器结构尺寸的限制。
轴承模型
（2）剖分式径向滑动轴承 组成、特点与用途
2) 剖分式滑动轴承 图13 - 2所示为典型的剖分式滑动轴 承, 由轴承座、 轴承盖、 对开轴瓦、螺栓 等组成。轴瓦和轴承座均为剖分式结构, 在 轴承盖与轴承座的剖分面上制有阶梯形定 位口, 便于安装时定心。 轴瓦直接支承轴 颈, 因而轴承盖应适度压紧轴瓦, 以使轴瓦 不能在轴承孔中转动。 轴承盖顶端制有螺 纹孔, 以便安装油杯或油管。
6.3
径向滑动轴承形成液体动力润滑的过程
a)静止
b)启动
c)稳定运转
6.4 径向滑动轴承的几何关系和承载量系数
1.几何关系 （1）建立坐标系 o为极点，oo1为极轴 Φa ： Φ1 ：h1 ： Φ2 ：h2 ： Φ0 ：h0 Φ：h
（2）基本概念 ①直径间隙：Δ=D-d ②半径间隙：δ=R-r=Δ/2 ③相对间隙：ψ=Δ/d=δ/r ④偏心距：e ⑤偏心率：χ=e/δ ⑥任意极角φ的油膜厚度h： h=δ+ecosφ=δ(1+χcosφ) ⑦最小油膜厚度： hmin=δ-e=δ(1-χ)=rψ(1-χ) ⑧压力最大处的油膜厚度h0： h0=δ(1+χcosφ0) ⑨包角α：入油口到出油口间所包轴 颈的夹角。
轴承基本知识(滑动轴承、关节轴承、滚动轴承)
第二章 滑动轴承
一、润滑油的主要指标
1.粘度:流体抵抗变形的能力，标志着流体内摩擦阻力的大小。 2.油性（润滑性）：润滑油在摩擦表面形成各种吸附膜和化学反应膜的性能， 边界润滑取决于油的吸附能力。 其它：燃点、闪点、凝点、化学稳定性。
第二章 滑动轴承
边界摩擦：表面被吸附在表面的边界膜隔开
按边界膜形成机理，边界膜分为： 吸附膜—— 润滑剂中分子吸附在金属表面而形成的边界膜；
化学反应膜——润滑剂中以原子形式存在的某些元素与金属反应生 成化合物，在金属表面形成的薄膜。反应膜具有较高的熔点，比吸 附膜稳定。
磨损：使摩擦表面物质不断损失的现象称为磨损。
能。
◆ 磨合性：轴瓦与轴颈表面应易于磨合，从而改善摩擦面的接触状况。
第二章 滑动轴承
二、滑动轴承的材料
1.轴承合金：仅用于轴承衬 2.青铜：广泛应用 3.铝基合金 4.铸铁：经济、耐磨 5.粉末冶金：含油轴承 6.非金属材料
第二章 滑动轴承
4 滑动轴承的润滑
摩擦和磨损
干摩擦
边界摩擦
液体摩擦
1.干摩擦：表面间无润滑剂或保护膜的纯金属间的摩擦； 2.边界摩擦：表面被吸附在表面的边界膜隔开； 3.流体摩擦：表面被流体完全隔开，摩擦性能取决于内部分子间的粘性阻力； 4.混合摩擦：前面三种的混合状态，部分固体凸峰接触。
第二章 滑动轴承
1 滑动轴承概述
一、目前滑动轴承应用的主要场合：
1.转速极高的轴承 滚动轴承在极高的转速下会由于高温使元件回火，流体 润滑滑动轴承由 于摩擦系数极小，发热少，容易散热等原 因，不会对轴承的工作性能产 生影响。（内圆磨床） 2.载荷特重的轴承 由于滚动轴承元件上为高副接触，接触应力大，特别是在重载情况下，极 高的接触应力会使元件失效。滑动轴承是低副接触，接触应力小。 3.冲击很大的轴承 由于滚动轴承元件上为高副接触，接触应力大，在冲击作用下，极易造成 永久变形，滑动轴承的油膜可以起到缓冲作用，不会对元件造成永久性伤 害。（轧钢机）
滑动轴承检修和总结,润滑
轴瓦及轴承衬材料
材料要求： 1）摩擦系数小； 2）导热性好，热膨胀系数小； 3）耐磨、耐腐蚀、抗胶合能力强； 4）有足够的机械强度和塑性。 能同时满足这些要求的材料是难找的，但应根据具体 情况主要的使用要求。 工程上常用浇铸或压合的方法将两种不同的金属组合 在一起，性能上取长补短。 1、轴承合金（白合金、巴氏合金） 2）锡锑轴承合金 优点： f 小，抗胶合性能好、对油的吸附性强、耐腐蚀性好、容易跑合、 是优良的轴承材料，常用于高速、重载的轴承。
优点
滑动轴承的材料及轴瓦结构
一、滑动轴承的材料——轴瓦和轴承衬的材料
主要失效形式：磨损和胶合、疲劳破坏。
1、对轴承材料的要求 (1) 良好的减摩性、耐磨性和抗胶合性。 (2) 良好的顺应性，嵌入性和磨合性。 (3) 足够的强度和必要的塑性。 (4) 良好的耐腐蚀性、热化学性能（传热性 和热膨胀性）和润滑性（对油的吸附能力）。 (5) 良好的工艺性和经济性等。
顶部装有 润滑油杯。
轴承座 用螺栓 与机座 连接。
剖分式径向滑动轴承（向心）
剖分式滑动轴承克服了整体式滑动轴承装拆不便的缺点，而且轴瓦 工作面磨损后的间隙还可用减薄垫片或切削轴瓦分合面等方法加以 调整，因此得到了广泛应用。剖分式滑动轴承的结构尺寸已经标准 化。
向心轴承
自动调心式径向滑动轴承
R球
特点：嵌入性、顺应性最好，抗胶合性好，但机械强度较低。
∴ 作为轴承衬浇注在软钢或青铜轴瓦的表面。——价格较贵
(3) 铜合金——青铜基体 锡青铜：减摩、耐磨性最好； 应用较广，强度比轴承合金高， 适于重载、中速。 铅青铜：抗胶合能力强；适于高速、重载。 铝青铜：强度及硬度较高，抗胶合性差； 适于低速、重载传动。 (4) 铝基合金 ——强度高、耐磨性、耐腐蚀和导热性好
滚动轴承和滑动轴承分类及代号-概述说明以及解释
滚动轴承和滑动轴承分类及代号-概述说明以及解释1.引言1.1 概述滚动轴承和滑动轴承是机械领域中常见的两种轴承类型。
轴承是用于减少运动摩擦、支撑旋转或线性运动的机械装置，通常由内圈、外圈、滚动体和保持架等部分组成。
滚动轴承是通过滚动体（例如球体、滚子）在内、外圈之间滚动，从而降低摩擦和能量损耗的。
常见的滚动轴承包括球轴承、圆锥滚子轴承和圆柱滚子轴承等。
其中，球轴承适用于承受轴向和径向负荷；圆锥滚子轴承可承受径向和轴向负荷，并适用于承受较大的轴向负荷；圆柱滚子轴承适用于大型机械设备，能够承受较大的载荷。
另一方面，滑动轴承是通过滑动面上的润滑剂来减少摩擦和磨损的。
它们通常由内圈、外圈和润滑剂层组成。
常见的滑动轴承包括平面滑动轴承、圆柱滑动轴承和锥形滑动轴承等。
平面滑动轴承适用于低速运动和小载荷；圆柱滑动轴承适用于高速运动；锥形滑动轴承适用于承受大轴向负荷的情况。
滚动轴承和滑动轴承的代号系统有多种，ISO代号系统、ABMA代号系统、DIN代号系统和JIS代号系统等都是常见的标准。
这些系统通过字母和数字的组合来表示轴承的尺寸、结构和特性，方便在选择和应用轴承时进行标识和查询。
本文将详细介绍滚动轴承和滑动轴承的分类和代号，帮助读者更好地理解和选择适合的轴承。
通过研究这些内容，不仅可以提高机械设备的性能和寿命，还可以降低维护和更换轴承的成本。
1.2 文章结构文章结构部分的内容如下：文章结构：本文将分为以下几个部分进行介绍和讨论：引言、正文和结论。
引言部分将首先对滚动轴承和滑动轴承进行一个概述，包括它们的基本定义、特点以及在机械设备中的应用。
随后，本部分将介绍文章的结构以及各个章节的内容安排，帮助读者了解整篇文章的组织结构。
最后，引言部分会明确阐述本文的撰写目的和意义，以及对读者的启示和帮助。
正文部分将分为几个小节，分别介绍滚动轴承和滑动轴承的分类及代号。
在滚动轴承分类部分，会逐一介绍球轴承、圆锥滚子轴承和圆柱滚子轴承，分别说明它们的结构特点和应用领域。
滑动轴承的分类
滑动轴承的分类一、前言滑动轴承是机械中常见的一种零件，用于支撑旋转轴的运动，减小摩擦和磨损。
根据不同的工作条件和要求，滑动轴承可以分为多种类型。
本文将详细介绍滑动轴承的分类。
二、按材料分类1.金属材料滑动轴承金属材料滑动轴承是最常见的一种，主要由钢铁、铜合金等金属制成。
这类轴承具有较高的强度和刚度，适用于较高负荷和较大转速的工作条件。
2.非金属材料滑动轴承非金属材料滑动轴承主要由塑料、陶瓷等非金属材料制成。
这类轴承具有较好的耐腐蚀性和抗磨损性能，在特殊工况下应用广泛。
三、按结构分类1.平面滑动轴承平面滑动轴承是最简单的一种，由两个平行表面组成。
这类轴承适用于低速低负荷场合。
2.圆柱形滑动轴承圆柱形滑动轴承是一种常见的轴承类型，主要由内、外圆柱面组成。
这类轴承适用于中低速中等负荷场合。
3.锥形滑动轴承锥形滑动轴承由内、外锥面组成，能够承受较大的径向和轴向负荷。
这类轴承适用于高速高负荷场合。
4.球形滑动轴承球形滑动轴承由内、外球面组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于中低速中等负荷场合。
5.滚子式滑动轴承滚子式滑动轴承由多个圆柱或锥形滚子组成，能够承受较大的径向和一定的轴向负荷。
这类轴承适用于高速高负荷场合。
四、按润滑方式分类1.干摩擦式滑动轴承干摩擦式滑动轴承没有润滑剂，主要依靠材料自身的耐磨性来减小摩擦和磨损。
这类轴承适用于低速低负荷场合。
2.液体润滑式滑动轴承液体润滑式滑动轴承依靠液体润滑剂来减小摩擦和磨损，主要包括油膜、水膜、气膜等。
这类轴承适用于高速高负荷场合。
3.干油润滑式滑动轴承干油润滑式滑动轴承在摩擦表面上加入一定量的固体或半固体的油脂，能够减小摩擦和磨损。
这类轴承适用于中低速中等负荷场合。
五、按应用领域分类1.汽车用滑动轴承汽车用滑动轴承主要应用于汽车发动机、变速器等部位，具有较高的耐磨性和耐高温性能。
2.工业机械用滑动轴承工业机械用滑动轴承包括各种大型机械设备，如钢铁、水泥、造纸等行业的生产设备。
径向滑动轴承
类型及 代号
滚动轴承综合分类
结构简图
承载 方向
动画演示
（7） 角 接 触 球 轴 承
主要性 能及应 用
可同时承受径向及轴向载荷。承受轴向载荷的能力由 接触角大小决定，大则承受能力高。由于存在接触角， 承受纯径向载荷时，会产生内部轴向力，使内、外圈 有分离的趋势，因此这类轴承要成对使用。
类型及 代号
轴承分类
一、滑动轴承 类型：按受载荷方向不同分： 径向滑动轴承；（用于承受径向力） 止推轴承； （用于承受轴向载荷） 径向止推滑动轴承。（承受轴向、径向联合载荷）
二、滚动轴承 与滑动轴承相比，滚动轴承具有摩擦阻力小、启动灵活、
润滑方便、使用维护简单、互换性能好的优点。但其径向外廓 尺寸较大，抗冲击能力、高速运转时的性能及寿命较滑动轴承 差。
轴承代号由前置代号（位于基本代号左侧）、基 本代号、后置代号（位于基本代号右侧）三部分构成。
前置代号用来说明轴承分部件的特点，以字母表 示；一般轴承无需说明时，无前置代号。
基本代号（滚针轴承除外）由类型代号、尺寸系 列代号及内径代号组成并按顺序由左向右依次排列。
后置代号是以字母和数字表示轴承的
结构、 类型、 代号
径向滑动轴承
径向滑动轴承结构：有整体式和剖分式。
整体式滑动轴承：结构简单，制造方便；轴套磨损后轴承间 隙无法调整; 装拆时轴或轴承需轴向移动; 只适用于低速、轻 载和间歇工作的场合。
径向滑动轴承
径向滑动轴承结构：有整体式和剖分式。
剖分式滑动轴承：由上轴瓦1、螺栓2、轴承盖3、轴承座4、 下轴瓦5等组成。 装拆方便，轴瓦磨损后可方便更换及调整 间隙，因而应用广泛。
主要性 可同时承受较大的径向及轴向载荷，承载能力大于 能及应 “7”类轴承。外圈可分离，装拆方便，成对使用。 用
滑动轴承
转速高、压力小时 选粘度低的油； 转速低、压力大时 选粘度高的油； 较高温度下工作时 用粘度高些的油。
压力高、滑动速度低时，选 择 针入度小的脂； 反之，选择 针入度大的脂； 润滑脂的滴点一般应高于轴 承工作温度约20—30℃。
二、润滑方式及润滑装置
1、油润滑
连续润滑：比较重要的轴承应当采用连续润滑方式 轴颈
三、滑动轴承的特点
1．承载能力大，耐冲击； 2．工作平稳，噪音低； 3．结构简单，径向尺寸小，轴向尺寸大。
四、滑动轴承的应用场合 １．高速、高精度、重载的场合；如汽轮 发电机、水轮发电机、机床等； ２．极大型的、极微型的、极简单的场合； 如自动化办公设备等； 3．结构上要求剖分的场合；如曲轴轴承； 4．受冲击与振动载荷的场合；如轧钢机。
已知：W=16KN，卷筒转速n=35r/min， d=50mm。试求：设计两端滑动轴承。
解：1）求F
当钢绳在卷筒中间时，两端滑动轴承受力相等， 且为钢绳上拉力的一半。但当钢绳绕到卷筒的边缘时 ，一端滑动轴承上受力达最大值，为：（ W=16KN ，n=35r/min，d=50mm）
700 F RB W 800 14000 N
故选用 ZCuSn pb5 Zn5( 锡青铜）合适 5
针阀式油杯
定期旋转杯盖，使空腔体积减小而将润滑脂 注入轴承内，它只能间歇润滑。
旋盖
杯体
旋盖式油杯
§12-5 非液体摩擦滑动轴承的计算
一、径向滑动轴承 1、确定轴承的结构形式并选定轴瓦材料 2、选定宽径比B/d 轴瓦宽度与轴颈直径之比B/d称为宽径比，它是径向 滑动轴承中的重要参数之一。推荐取0.5-1.5的径宽比。
§12-3 滑动轴承的润滑
第十二章_滑动轴承
与轴的中心线垂直。 （2）推力滑动轴承：只能承受轴向载荷，轴承上的反作用力
与轴中心线方向一致。 （3）径向止推滑动轴承，又称复合滑动轴承，同时动压润滑轴承、静压润滑轴承、动静压润滑轴承、非流体润 滑轴承、自润滑轴承、磁悬浮润滑轴承和电磁悬浮润滑轴承 等。 3.按轴承所使用的润滑剂分 液体润滑轴承、气体润滑轴承、脂润滑轴承和固体润滑轴承 等。
（4）固体润滑剂： 固体润滑剂主要有石墨、二硫化钼、动物蜡u、聚四氟乙烯、 聚氯氟乙烯、尼龙和某些软金属（如铅、锡、铟等）。固体润 滑剂常用于自润滑轴承。
3、润滑剂的性能指标 （1）润滑油的性能指标：粘度、内油性、闪点、凝点、酸值、 残碳量等。
四、润滑方式及润滑装置 滑动轴承润滑的供油方式分为间歇式相连续式。 1、手工润滑 间歇式是利用油壶或油枪通过轴承座上的油孔由人工定时
（1）整体式结构 轴承座通常采用铸铁铸造而成， 轴承套采用减摩性好的材料制成。 优点：构造简单，价格较低，常 用于低速、载荷不大的间歇工作 的机器上。 缺点：
1）当滑动表面磨损而间隙过大时，无法调整轴承间隙； 2）轴颈只能从端部装入，对于粗重的轴或具有中轴颈的轴安 装不便。
（2）剖分式结构轴承
剖分式轴承由轴承座、轴承盖、剖 分轴瓦、轴承盖螺柱等组成
3、油环润滑 如图14—19所示，将一油环套在轴颈上，油环下部浸在
油中，当轴颈旋转时，靠摩擦力带动油环旋转，从而把油 带入轴承进行润滑。
4、压力循环润滑
这是利用油泵将润滑油经输油管送入轴承的高效润滑方式， 供油充分、散热性好，压力及供油量均可调节。但结构复杂、 费用高。因而多用于高速、重载轴承的润滑。
二、滑动轴承材料滑动轴承的失效形式：轴承的摩擦表面的磨 损、胶合与疲劳破坏，以及用双层金属或三层金属制作的轴瓦 的轴承衬的脱落。
滑动轴承分类介绍
滑动轴承1、滑动轴承的分类：1）按承受载荷的方向不同，分为径向轴承、径向止推轴承、止推轴承。
2）按承载机理分为固体摩擦轴承、边界摩擦轴承、动压轴承、静压轴承、静电轴承、磁力轴承。
3）按轴瓦材料分为金属轴承、粉末冶金轴承、碳石墨轴承、塑料轴承、橡胶轴承、宝石轴承、木轴承、陶瓷轴承。
4）按润滑剂不同分无润滑油轴承、固体润滑轴承、脂润滑轴承、有润滑轴承、水和气润滑轴承。
5）油润滑轴承按润滑方法不同，有滴油润滑轴承、油垫润滑轴承、油环润滑轴承、含油轴承、油浴润滑轴承、压力供油轴承。
常用滑动轴承：整体式轴承、对开式轴承、四开式轴承、自位式轴承、四油楔式轴瓦、椭圆瓦、止推瓦。
2、滑动轴承的选择选择径向滑动轴承可参考图13.1-1，选择止推滑动轴承可参考图13.1-23、对轴瓦基本要求（1）轴瓦应可靠地固定在轴承体上，不允许有任何相对轴向或径向运动。
（2）足够的强度与刚度。
（3）合金层必须对轴瓦紧密结合，不允许有任何气孔、松动。
（4）散热好。
（5）润滑好。
（6）轴承体有良好同心度，易拆卸检修。
4、对合金层的基本要求（1）抗压及抗疲劳强度足够，保证轴承承载能力大。
（2）可塑性好，允许轴少量倾斜偏移，允许微小硬颗粒嵌入。
（3）耐磨性好，摩擦系数低。
（4）导热性好。
（5）跑合性好，可缩短跑合时间，延长使用寿命。
5、轴瓦的引油方法（1）当轴瓦下半部承受载荷时，应由上部引入润滑油，也就是进油孔应避开轴承区，防止破坏油膜的连续，降低承载能力。
油槽不应沿轴瓦全长上开通，其长度一般为轴瓦长度的80%。
如两端开通，会降低承载能力。
（2）负荷交替作用在上下瓦时，应在轴瓦侧面，如轴瓦结合面附近引油。
（3）负荷随轴旋转而变化时，可借轴颈上钻出的油孔，或者由轴颈表面的纵向油槽布油。
但油孔、油槽应开在油层压力最低处，即应参照轴颈负荷矢量图指定的部位引油。
或在轴承背面开环形油槽引油。
轴瓦检修：1.检查(1)要求用小铅锤沿合金衬里表面顺次敲击，若为清脆声，则表示合金层与底瓦贴合牢固，亦无裂纹与孔洞。
《滑动轴承》课件
滑动轴承的材料选择
陶瓷材料
具有优异的耐磨和耐腐蚀性能，可 在高温和恶劣环境中使用。
聚四氟乙烯
金属材料
具有低摩擦系数和优良的自润滑性 能，在高速和高温环境下表现出色。
常见的金属滑动轴承材料包括铜合 金、铝合金和钢等，适用于各种工 作条件。
滑动轴承的工作原理
滑动轴承通过润滑剂形成润滑膜，减少摩擦，使轴承套和轴承座之间产生相 对滑动，将外力和负荷传递到润滑膜上。
《滑动轴承》PPT课件
本课件将介绍滑动轴承的定义、分类、特点、优点和缺点，以及应用领域、 材料选择、工作原理，摩擦学性能，磨损机理，寿命预测和故障诊断等内容。
滑动轴承的定义
滑动轴承是一种通过润滑剂形成润滑膜减少摩擦的机械元件。它由轴承套、 轴承座、润滑剂和密封件等组成。
滑动轴承的分类
1 按结构分类
2 按润滑方式分类
分为滑动面轴承和滚动体轴承，滑动面轴承可进 一步细分为径向和轴向滑动轴承。
分为液体润滑、固体润滑和气体润滑滑动轴承。
滑动轴承的特点
高承载能力
滑动轴承具有较大的接触面积和 承载能力，适用于高负荷和冲击 负荷条件下的工作。
摩擦系数低
由于润滑膜的存在，滑动轴承具 有较低的摩擦系数，能够减少能 量损耗和磨损。
滑动轴承的摩擦学性能
1 摩擦系数
2 温度特性
3 磨损机理
滑动轴承的摩擦系数取决于 材料、润滑方式和摩擦副表 面粗糙度等因素。
摩擦系数随温度的变化而变 化，需要在设计中考虑温度 因素。
磨损机理包括热磨损、疲劳 磨损和磨料磨损等，对滑动 轴承的寿命和性能有重要影 响。
滑动轴承的寿命预测
滑动轴承的寿命预测基于统计和试验数据，考虑负荷、转速、润滑条件和材料等因素，以估算其可靠运行的时间。
第13章 滑动轴承
机械设计 Machine design
滑动轴承概述
三、滑动轴承的特点 滚动轴承绝大多数都已标准化，故得到广泛的应用。但是在以下场合，则主要 使用滑动轴承：
１．工作转速很高，如汽轮发电机。
２．要求对轴的支承位臵特别精确，如精密磨床。 ３．承受巨大的冲击与振动载荷，如轧钢机。
４．特重型的载荷，如水轮发电机。
强度足够的材料可以直接作成轴瓦，如黄铜，灰铸铁。
按材料 分 类
轴瓦衬强度不足，故采用多材料制作轴瓦。
铸造工艺性好，单件、大批生产均可，适用于厚壁轴瓦。 只适用于薄壁轴瓦，具有很高的生产率。
按加工 分 类
机械设计 Machine design
滑动轴承的轴瓦结构
单材料、整体式 厚壁铸造轴瓦
多材料、对开式厚壁铸造轴瓦
机械设计 Machine design
混合摩擦滑动轴承的设计计算
二、径向滑动轴承的设计计算 ◆ 已知条件：外加径向载荷F (N)、轴颈转速n(r/mm)及轴颈直径d (mm) ◆ 验算及设计 ： １．验算轴承的平均压力p (MPa)
p
F [ p] dB
B—轴承宽度，mm（根据宽径比B/d确定） [p]—轴瓦材料的许用压力，MPa。
（1）轴承合金(常称巴氏合金或白合金)。 轴承合金有锡基、铅基和铝基等。 （2）铜合金。 锡青铜、铅青铜和铝青铜等铜合金是常用的轴瓦材料。 （3）铝合金。 （4）多孔质金属材料。 （5）灰铸铁。 （6）非金属材料。 石墨、橡胶、工程塑料和硬木都可作为轴承材料。 常用滑动轴承材料性能见表13-1
机械设计 Machine design
滑动轴承的轴瓦结构
一、轴瓦的形式和结构 按构造 分 类 整体式 对开式 薄壁 厚壁 单材料 多材料 铸造 轧制
滑动轴承分类
滑动轴承分类
滑动轴承是一种旋转机械部件，它可以在接触表面之间传递负荷，而不损害轴承或摩擦面。
根据滑动轴承的结构，它可以分为以下几类： 1. 深沟球轴承：深沟球轴承是最常见的滑动轴承，它由内圈、
外圈和球状之间的滚动体组成，它们之间通过滚动体表面间隙传递负荷，从而承受轴向载荷。
它们具有优异的轴向定位能力，可承受一定数量的径向载荷，因此常被作为支撑轴承使用。
2. 调心滚子轴承：调心滚子轴承由两个平行的圆柱形滚动体组成，内外圈由有槽的或无槽的圆环状表面承受轴向载荷，外圈为一体式或分体式轴承。
它具有优良的精度、耐磨性和定位能力，常用于车辆，汽摩等行业。
3. 圆柱滚子轴承：圆柱滚子轴承由滚动体、内圈、外圈和精密
座环构成，它们之间通过滚动体表面间隙传递负荷，从而承受轴向载荷，可以承受更大的轴向载荷。
它们常用于汽车、发电机、汽摩及柴油机等行业。
4. 滚针轴承：滚针轴承由一系列平行的滚珠组成，它们之间通
过滚针和其它结构件及滚动体表面间隙传递负荷，从而承受轴向载荷，可以承受更大的轴向载荷。
它们常用于精密仪器、连杆、机床、主轴及风机等行业。
- 1 -。
实用干货：滑动轴承的分类及应用
实用干货：滑动轴承的分类及应用滑动轴承是在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力，但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
一、滑动轴承的分类1.按能承受载荷的方向可分为径向（向心）滑动轴承和推力（轴向）滑动轴承两类。
2.按润滑剂种类可分为油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承7类。
3.按润滑膜厚度可分为薄膜润滑轴承和厚膜润滑轴承两类。
4.按轴瓦材料可分为青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。
5.按轴瓦结构可分为圆轴承、椭圆轴承、三油楔轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。
二、滑动轴承的特点和应用主要与滚动轴承相比较。
1.在高速重载下能正常工作，寿命长；2.精度高，液体摩擦轴承磨损小；3.滑动轴承可做成剖分式的，能满足特殊结构的需要；4.液体摩擦轴承具有很好的缓冲和阻尼作用，可以吸收振动，缓和冲击；5.滑动轴承的径向尺寸比滚动轴承的小（摩擦发生在轴瓦和轴颈表面之间，而滚动轴承的摩擦发生在套圈和滚动体之间）；6.起动过程不易形成油膜，摩擦阻力较大；7.非液体摩擦滑动轴承：结构简单，使用方便，但摩擦损耗较大。
适宜使用在剖分结构（如发动机连杆与曲轴之间）、高速重载或低速、高旋转精度等场所。
三、滑动轴承的典型结构1.整体式径向滑动轴承特点：结构简单，成本低廉。
磨损间隙无法调整。
只能从轴向装拆，不方便。
应用：低速、轻载、间歇工作而不需要经常装拆的场合。
2.剖分式径向滑动轴承特点：结构复杂、可以调整磨损间隙、装拆方便。
应用：需调整间隙、重型轴及经常装拆的场合。
3.自动调心式径向滑动轴承特点：轴瓦与轴承座为球面接触，可自动适应轴的变形。
第12章 滑动轴承解读
嵌入性：材料容纳硬质颗粒嵌入，从而减轻轴承滑动的刮伤和磨粒磨损 的性能。 磨合性：轴瓦与轴颈表面应易于磨合，从而改善摩擦面的接触状况。 3）具有足够的强度和抗腐蚀性； 4）有良好的导热性、加工工艺性及经济性； 2. 常用材料： （见表12－2）
◆
滑动轴承的材料
一、轴瓦的形式和构造
按构造 分 类 按材料 分 类
紧定螺钉
轴承座
轴瓦结构
为把润滑油导入轴承的工作面，在轴瓦上开设： 油孔： 油槽： 油室：
◆
滑动轴承的轴瓦结构4
还起储油和稳定供油的作用，用于大型轴承。
原则： 1）油槽沿轴向不能开通，以防止润滑油从端部大量流失。 2）对液体动压润滑轴承，油槽应开在非承载区 3）对混合润滑轴承，油槽应尽量延伸到最大压力区附近。
第十二章
滑动轴承
§12-1 滑动轴承的特点与类型
一、滑动轴承的特点
1．承载能力大，耐冲击；
2．工作平稳，噪音低； 3．结构简单，径向尺寸小。
滑动轴承概述2
二、滑动轴承的应用场合
１．高速、高精度、重载的场合；如汽轮发电机、水轮发电机、机床等。
２．极大型的、极微型的、极简单的场合；如自动化办公设备等。 3．结构上要求剖分的场合；如曲轴轴承 4．受冲击与振动载荷的场合；如轧钢机。
式中： υ －止推环平均直径 （ d m
d2 d0 ）处的圆周速度。 2
Z＝1时，查表12－5； ［p υ ］－ Z＞1时，表中值降低50％。 注意：设计时液体动压润滑轴承，常按上述条件性计算进行初步计算。
（动压润滑轴承在起动和停车阶段，往往也处于混合润滑状态）
形成流体动压润滑的条件
◆ 对于边界膜的强度，目前尚无完善的计算方法，常进行条件性计算。 ◆
滑动轴承分类
滑动轴承分类滑动轴承是一种常见的机械零件，广泛应用于各种机械设备中。
根据不同的分类标准，滑动轴承可以分为多种类型，下面就来详细介绍一下。
1.按照材料分类根据滑动轴承的材料不同，可以分为金属滑动轴承、非金属滑动轴承和复合材料滑动轴承三种类型。
金属滑动轴承是指轴承内外圈和滑动面都由金属材料制成的轴承，具有高强度、高耐磨性和高温耐受性等优点，适用于高速、高温、高负荷的工作环境。
非金属滑动轴承是指轴承内外圈和滑动面都由非金属材料制成的轴承，如塑料、陶瓷等，具有轻质、耐腐蚀、低噪音等特点，适用于低速、低负荷的工作环境。
复合材料滑动轴承是指轴承内外圈和滑动面由不同材料组成的轴承，如金属基复合材料、非金属基复合材料等，具有综合性能好、使用寿命长等优点，适用于各种工作环境。
2.按照润滑方式分类根据滑动轴承的润滑方式不同，可以分为干摩擦滑动轴承和液体润滑滑动轴承两种类型。
干摩擦滑动轴承是指轴承内部没有润滑剂，直接由轴承材料之间的干摩擦来实现轴承的工作，适用于高温、高速、高负荷的工作环境。
液体润滑滑动轴承是指轴承内部有润滑剂，如油、脂等，通过润滑剂的润滑来实现轴承的工作，适用于低速、低负荷的工作环境。
3.按照结构分类根据滑动轴承的结构不同，可以分为滑动套筒轴承、滑动平面轴承、滑动球面轴承、滑动圆锥轴承等多种类型。
滑动套筒轴承是指轴承内外圈之间有一层滑动套筒，通过滑动套筒与轴承内外圈之间的干摩擦或液体润滑来实现轴承的工作。
滑动平面轴承是指轴承内外圈之间没有滑动套筒，直接通过轴承内外圈之间的干摩擦或液体润滑来实现轴承的工作。
滑动球面轴承是指轴承内外圈之间有一个球形的滑动面，通过球形滑动面与轴承内外圈之间的干摩擦或液体润滑来实现轴承的工作。
滑动圆锥轴承是指轴承内外圈之间有一个圆锥形的滑动面，通过圆锥形滑动面与轴承内外圈之间的干摩擦或液体润滑来实现轴承的工作。
滑动轴承是一种非常重要的机械零件，根据不同的分类标准，可以分为多种类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动轴承
吉林工业职业技术学院
ቤተ መጻሕፍቲ ባይዱ 轴承
轴承是用来支撑轴及轴上零件，保持轴的旋转精度，减少 转轴与支撑之间的摩擦和磨损。根据轴承中摩擦的性质， 轴承可分为滑动轴承和滚动轴承。 1.滑动轴承 （1）滑动轴承特点： •承载能力高；工作平稳可靠、噪声低；径向尺寸小；精 度高；流体润滑时，摩擦、磨损较小；油膜有一定的吸振 能力。流体摩擦、滑动轴承设计、制造、维护费用较高。 •滑动轴承适用于转速特高或特低；对回转精度要求特别 高的轴；承受特大载荷；冲击、振动较大时；特殊工作条 件下的轴承；径向尺寸受限制或轴承要做成剖分式的结构
1.滑动轴承
滑动轴承的类型 根据所能承受载荷方向的不同，滑动轴承可分为承 受径向载荷的向心滑动轴承和承受轴向载荷的推力 滑动轴承两类。 根据结构的不同，向心滑动轴承又分为整体式、剖 分式和调心式三种。最常见的是剖分式滑动轴承
（3）剖分式滑动轴承
由轴承座、轴承盖、剖分式轴瓦等用螺栓连接而成，虽然 结构复杂，但是可以调整磨损而造成的间隙、安装方便。 应用于低速、轻载或间歇性工作的机器中。
动画
（4）整体式滑动轴承
（5）轴瓦
剖分式轴瓦 连杆轴瓦 整体 轴瓦
