畜禽舍通风换气可以避免热、湿、粉尘及有害气体等因素对畜禽生长的不良影响，是畜禽生产过程中必不可少的重要环节。
然而在冬季北方寒冷地区，由于畜禽舍室内外空气温差的存在，冬季通风换气本身将消耗大量的一次能源。
将新鲜空气由室外状态处理至室内状态所消耗掉的热能是相当可观的，而室内空气的排放又导致大量的热能被浪费掉。
为了充分利用畜禽台通风系统的余热，降低通风能耗，畜禽舍可采用高效热回收装置，以减少畜禽舍供热系统的热负荷。
8.1 围护结构的隔热设计8.1.1 围护结构隔热要求建筑类型。
在自然通风条件下，据实测，一般夏季室内平均温度比室外平均气温高1.0~1.5℃，室内最高气温约与室外最高气温接近。
对多数不设空调的建筑，夏季主要是隔热太阳辐射热的影响，使内表面温度不高于室外空气温度，并且使室内热量能很快地散发出去。
对于设有通风降温设备的畜禽舍，为了减少夏季机械通风的负荷，要求屋顶要有较高的隔热能力。
京、津地区大型蛋鸡舍采用200mm厚加气混凝土条板屋顶（水泥砂浆找平层20mm厚，二毡三油防水层10mm厚），外表面作浅色处理（ρ=0.5），则屋顶的热惰性指标D=3.29，总衰减倍数νov=19.11，总延长时间7.2h。
气候特点。
在干热地区，由于昼夜温差大、干燥，要求防热严密，控制通风，重点是隔热，宜采用总衰减倍数大的比较厚重的围护结构，这样有利于日间隔热降温。
对于昼夜温差小，湿度大的南方湿热地区，则要求散热迅速，充分通风，围护结构的衰减倍数相对可低一些，主要利用通风来降温。
建筑朝向。
围护结构受太阳辐射最强，最多的部位是屋顶，因此隔热的重点是屋顶，其次是西墙、东墙，再次为南墙。
畜禽舍通常为坐北朝南，东西延长。
方位角可以偏东或偏西，但无论偏东或偏西都不宜超过10°。
8.1.2 围护结构的隔热措施减少辐射热对建筑物的影响。
绿化周围环境，也可在屋顶上铺10cm厚土层。
，种植草皮；或铺20cm锯屑或者膨胀蛭石种植花卉、蔬菜等作物；利用浅色外表减少对太阳辐射的吸收，采用浅色粉刷、涂料等。
3—3畜舍设计与建造
二、畜舍设计方法
㈠畜舍类型和朝向选择
㈡畜舍面积确定的依据 ㈢外围护结构的设计 ㈣畜舍的内部设计
㈠畜舍类型和朝向选择
1.畜舍的类型及特点： 选择畜舍类型的依据：不同类型畜舍的特点，当地的气候 特点，经济状况及建筑习惯全面考虑，选择适合本地、本 场实际情况的畜舍形式。 2.畜舍的朝向： 与畜舍的温度、采光及通风换气有密切关系。 ⑴选择依据：应考虑地形、当地主风向和光照变化等，不 能生搬硬套。
1.内容：墙壁、屋顶、天棚、门、窗、通风口及地面等。 2.卫生要求：满足保温防寒、隔热防暑、采光照明、通风换 气等要求，合理设计畜舍的墙壁、屋顶、天棚和地面的结构、 材料及门、窗、通风口的数量、尺寸和安装位置。
㈣畜舍的内部设计
畜舍内部设计合理与否，关系到舍内小气候状况；关系到饲 养管理工作方便与否，畜禽的生产和生活条件，畜舍建筑的 造价和施工。 1.内容：畜栏、笼具的布置和安排，走道、饲槽、饮水器、 粪尿沟、排水沟等设施和设备的安排，舍内值班室的配置等。
各类畜禽的采食宽度 畜禽每圈头数及每头所需地面面积 举例
各类畜禽的采食宽度
畜禽种类 牛：拴系饲养： 3～6月龄犊牛 青年牛 泌乳牛 散放饲养：成年乳牛 猪：20～30kg 30～50kg 50～100kg 自动饲槽自由采食群养 成年母猪 成年公猪 蛋鸡：0～4周龄 5～10周龄 11～20周龄 20周龄以上 肉鸡：0～3周龄 3～8周龄 8～16周龄 17～22周龄 产蛋母鸡 采食宽度（cm/头或只）
畜舍的建筑形式和结构应从多方面考虑，一般而言，畜舍的外围护结构设 计的基本要求为，墙壁具有较强的保温隔热性能，可进行清扫、消毒；屋 顶要求结构严密、轻便、隔热性能良好；地面要求坚实、平坦、有弹性， 不硬、不滑、包暖、不透水、易于清扫、除粪尿和消毒；特别注意畜栏、 畜床设计。窗户既要求有良好的采光性能，又不会引起大量热的流失；门 的设计除满足畜禽和工作人员出入方便外，还应满足饲料、粪便、畜产品 运输要求。
猪舍、牛舍、羊舍、鸡舍建造技术
猪舍、牛舍、羊舍、鸡舍建造技术圈舍改建技术近几年来在实践中不断发展，不断趋于完善。
下面就我区近年来总结、推广成功的单斜面式猪、牛、羊暖棚舍，即规范化猪舍、牛舍、羊舍建造一、规范化猪舍建造1、适用范围：适用于广大养猪农户特别是规模养猪户和小型养猪企业。
2、建造规格（见图）：单间设计前后深4.5m，左右宽育肥猪为3m，母猪舍为2m（扩大规模时均可随纵轴方面延长），育肥舍实用面积3m×3.5m＝10.5m2，母猪舍实用面积2m×3.5m=7m2。
分采食休息区（约占三分之二）和排粪、尿区（约占三分之一）。
3、方位设计：座北朝南，东西走向或偏东10度为宜。
4、建造形式及优点：采用单斜面半开放式。
优点是冬季可扣塑膜防寒，夏季可遮阳防暑，平时饲养管理方便(畜舍、人行道分开)。
5、饲养规模：单间可饲养育肥猪5—8头，生产母猪2头左右。
6、建筑结构：以砖混（或土木结构）为主，主要包括墙壁、屋顶、地面、过道、门窗、禽槽等，墙基用砖混建造（见设计示意图）。
6.1 墙壁前墙高1m，厚0.12米，后墙高1.8m，厚0.24m，距地面1m正中设一小窗(0.4m×0.4m), 中梁高2.5m, 中梁与前墙水平距离为1m, 两侧山墙厚0.24m, 人行道与猪床隔墙高1m, 厚0.12m, 隔墙一端留一小门(宽0.5m）。
6.2 地面育肥猪舍为1:25的水泥砂浆地面, 母猪舍为砖铺后用1:25的水泥砂浆灌缝地面，地面前后坡度为2%。
6.3 舍顶单坡舍顶，坡度为1/5—1/3，以利水为原则，从下至上依次为梁、木椽、竹帘、麦草、泥、瓦。
舍顶设排气天窗。
6.4 过道距后墙1m为人行道，一端山墙上设一门，宽0.8m、高1.7m。
6.5 食槽过道隔墙下设通槽，内宽0.25m，内深0.15m,2/3在墙下，1/3在舍内。
6.6 粪尿口和粪尿池猪舍前墙一侧墙基部设0.24m×0.12m的清粪口，外设长×宽×深为1m×1m×0.5m的贮粪池用砖砌成，上盖混凝土盖板。
[新版]畜禽舍设计1
![[新版]畜禽舍设计1](https://img.taocdn.com/s3/m/3a0908e2fbb069dc5022aaea998fcc22bcd1432e.png)
4 生态型畜禽舍平面设计内容处设沟底地漏或侧壁地漏，通过地下管道排至舍内的沉淀池，然后经污水管排至舍外的检查井，通过场区的支管、干管排至粪污处理池。
畜禽舍内的饲喂通道不靠近粪尿沟时，宜单独设0.1~0.15m宽的专用排水沟，排除清洗畜禽舍的水。
值班室、饲料间、集乳室等附属用房也应设地漏和其它排水设施。
4.4 附属用房和设施布置畜禽舍一般在靠场区净道的一侧设值班室、饲料间等，有的幼畜禽舍需要设置热风炉房，有的畜禽舍在靠场区污道一侧设畜禽消毒间，在舍内挤奶的乳牛舍一般还设置真空泵、集乳间等。
这些附属用房，应按其作用和要求设计其位置和尺寸。
大跨度的畜禽舍，值班室和饲料间可分设在南、北相对位置；跨度较小时，可靠南侧并排布置。
真空泵房、青贮饲料和块根饲料间、热风炉房等，可以突出设在畜禽舍北侧。
4.5 畜禽舍平面尺寸设计畜禽舍平面尺寸主要指跨度和长度。
影响畜禽舍平面尺寸的因素有很多，如建筑形式、气候条件、设备尺寸、走道、畜禽饲养密度、饲养定额、建筑模数等。
通常，需首先确定圈栏或笼具、畜床等主要设备的尺寸。
如果设备是定额产品，可直接按排列方式计算其所占的总长度和跨度；如果是非定额设备，则需按每圈（笼）容畜禽头（只）数、畜禽占栏面积和采食宽度标准，确定其宽度（长度方向）和深度（跨度方向）。
然后考虑通道、粪尿沟、食槽、附属房间等的设置，即可初步确定畜禽舍的跨度与长度。
最后，根据建筑模数要求对跨度、长度作适当调整。
4.6 水、暖、电、通风等设备布置根据畜禽圈栏、饲喂通道、排水沟、粪尿沟、清粪通道、附属用房等的布置，分别进行水、暖、电、通风等设备工程设计。
饮水器、用水龙头、冲水水箱、减压水箱等用水设备的位置，应按圈栏、粪尿沟、附属用房等的位置来设计，满足技术需要的前提下力求管线最短。
照明灯具一般沿饲喂通道设置，产房的照明须方便接产；育雏伞、仔猪保温箱等电热设备的设计则需根据其安装位置、相应功率来安置插座，尽量缩短线路。
牛舍设计三篇
牛舍设计三篇篇一：牛舍设计一、设计依据参照相关标准，结合我区实际设计。
二、适用范围适用于毕节地区畜禽圈舍建设。
三、墙体材料水泥砖体。
四、地面材料水泥砂浆。
五、羊床材料木条六、屋面材料屋面材料均为彩钢瓦,海拔1600米以上采用双层材料,600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。
七、圈舍建设应设沼气池,沼气池容积按畜禽养殖规模大小设计。
八、圈舍朝向一般为南北朝向。
九、圈舍布局规模养殖场布局分四个区域,即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区。
一、效果图（一）牛（羊）圈舍布局篇二：牛舍设计一、肉牛牛舍设计的原则。
修建牛舍的目的是为了给牛创造适宜的生活环境，保证牛的健康和生产的正常运行。
花较少的饲料、资金、能源和劳力，获得更多的畜产品和较高的经济效益。
为此设计肉牛舍应掌握以下原则：1、创造适宜的环境。
一个适宜的环境可以充分发挥牛的生产潜力，提高饲料利用率。
一般说来，家畜的生产力20%取决于品种，40-50%取决于饲料，20-30%取决于环境，不适宜的环境温度可以使家畜生产力下降10-30%，此外即使喂给全价饲料，如果没有适宜的环境，饲料也不能最大限度地转化为畜产品，从而降低了饲料利用率。
由此可见，修建畜舍时，必须符合家畜对各种环境条件的要求，包括温度、湿度、通风、光照、空气中的二氧化碳、氨、硫化氢，为家畜创造适宜的环境。
2、符合生产工艺要求，保证生产的顺利进行和畜牧兽医技术措施的实施。
生产工艺包括牛群的组成和周转方式、运送草料、饲喂、饮水、清粪等。
也包括测量、称重、采精输精、防治和生产护理等措施，修建牛舍必须与本场生产工艺相结合，否则将会给生产造成不便，甚至使生产无法进行。
3、严格卫生防疫，防止疫病传播。
流行性疫病对牛场会形成威胁，造成经济损失。
通过修建规范牛舍，为家畜创造良好环境，将会防止和减少疫病发生。
此外修建畜舍时还要特别注意卫生要求，以利于兽医防疫制度的执行。
100头肉牛场建设投资规划图牛舍建设设计图

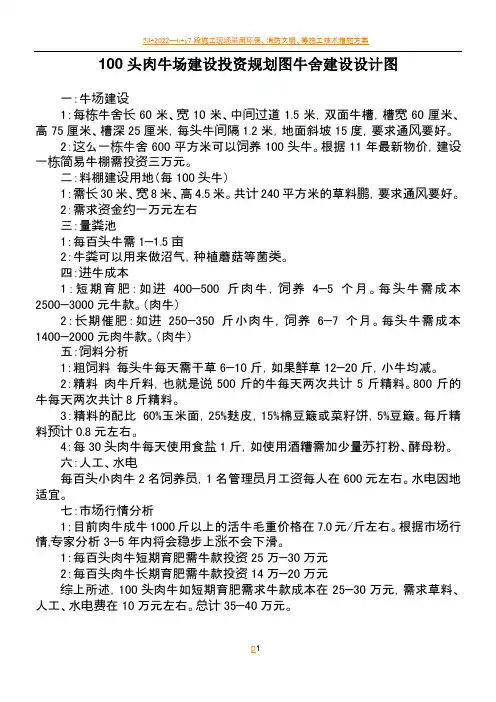

100头肉牛场建设投资规划图牛舍建设设计图一：牛场建设1：每栋牛舍长60米、宽10米、中间过道1.5米，双面牛槽，槽宽60厘米、高75厘米、槽深25厘米，每头牛间隔1.2米，地面斜坡15度，要求通风要好。
2：这么一栋牛舍600平方米可以饲养100头牛。
根据11年最新物价，建设一栋简易牛棚需投资三万元。
二：料棚建设用地（每100头牛）1：需长30米、宽8米、高4.5米。
共计240平方米的草料鹏，要求通风要好。
2：需求资金约一万元左右三：量粪池1：每百头牛需1—1.5亩2：牛粪可以用来做沼气，种植蘑菇等菌类。
四：进牛成本1：短期育肥：如进400—500斤肉牛，饲养4—5个月。
每头牛需成本2500—3000元牛款。
（肉牛）2：长期催肥：如进250—350斤小肉牛，饲养6—7个月。
每头牛需成本1400—2000元肉牛款。
（肉牛）五：饲料分析1：粗饲料每头牛每天需干草6—10斤，如果鲜草12—20斤，小牛均减。
2：精料肉牛斤料，也就是说500斤的牛每天两次共计5斤精料。
800斤的牛每天两次共计8斤精料。
3：精料的配比60%玉米面，25%麸皮，15%棉豆簸或菜籽饼，5%豆簸。
每斤精料预计0.8元左右。
4：每30头肉牛每天使用食盐1斤，如使用酒糟需加少量苏打粉、酵母粉。
六：人工、水电每百头小肉牛2名饲养员，1名管理员月工资每人在600元左右。
水电因地适宜。
七：市场行情分析1：目前肉牛成牛1000斤以上的活牛毛重价格在7.0元/斤左右。
根据市场行情,专家分析3—5年内将会稳步上涨不会下滑。
1：每百头肉牛短期育肥需牛款投资25万—30万元2：每百头肉牛长期育肥需牛款投资14万—20万元综上所述，100头肉牛如短期育肥需求牛款成本在25—30万元，需求草料、人工、水电费在10万元左右。
总计35—40万元。
生长局势达到1000—1150斤，按6.5元/斤计算，总计在65万元以上。
也就是说纯利润在25万元以上。
养殖场技术人员可驻贵地进行免费技术指导让我们携手并肩在养殖肉牛的道路上共同前进！基本结构:1．地基与墙体基深8-100厘米，砖墙厚24厘米，双坡式牛舍脊高4．0--5．0米，前后檐高L0--3．5米。
畜牧场规划设计总平面布置设计
畜禽舍多为二、三级耐火等级的建筑物，防火间距应在8-12m 以上，即 L防火=（3~5）H
1.4 场内道路布置与构造
道路分类 道路构造 道路与相邻建筑物、构筑物最小距离 道路布置
道路布置基本要求
与总平面布置、竖向设计、绿化协调一致； 适应生产工艺流程，保证运输畅通； 区分净道污道； 管理区与外部按主干道，辅助区直接按辅道；
绿化率（%）：绿化占地面积/总占地面积*100
主要工程量：围墙长度、排水沟长度、土方工程量
1.5 总平面规划实例
一、总平面设计表示方法
设计需要的资料
单体工程设计图； 场地区域地形图 建筑工程用地形图 气象资料 水文及地质
采用建筑坐标图
总平面布置的表示方法——坐标图
二、总平面规划实例
5.犊牛舍 6.挤奶厅
7.料库
8.办公用房 9.食堂 10.更衣室 11.宿舍 20.运动场
上海某奶牛场总平面图
1.6 基础设施与配套工程
道路系统与竖向设计 给水排水工程 采暖工程 电力电讯工程 绿化系统与工程防疫 粪污处理与资源化利用工程
1.6.1 道路规划与竖向设计
道路系统规划
影响平面布置的因素
生产规模 工艺流程 地形、地势 水文、气象 卫生防疫 交通运输 企业发展 施工条件
1.2 功能分区与总体布局
功能分区与总体布局
建筑设施组成
场区功能分区
生产区 辅助生产区 生活与管理区 粪污处理 隔离区
家畜环卫学：畜禽舍建筑结构设计与类型选择
（2） 技术设计
包括结构设计和设备设计。 结构设计就是根据建筑设计的要求，设 计和绘制每种房舍的基础、屋面、梁、柱等 承重构件的平面图和构造详图，这些图纸统 称为结构施工图； 设备设计则是根据工艺设计、建筑设计和 结构设计的要求，设计和绘制场区及各种房 舍的给水、供暖、通风、电气等管线的平面 布置图、立体布置图以及各种设备和配件的 详图，这些图纸统称为设备施工图。技术设 计必须由工程设计人员承担。
畜舍设计的原则
设计和建造畜舍，必须为家畜创造适宜的环境，以提高 家畜的健康和生产力。设计畜舍时，应遵循下列原则： （1）应根据当地气候特点和生产要求,选择畜舍类型和 构造方案。 （2）应尽可能的采用科学合理的生产工艺，并注意节约 用地。 （3）在满足生产要求的情况下，应注意降低生产成本。 在设计畜舍时，一方面要反对那种追求形式、华而不实 的铺张浪费现象，另一方面也要反对片面强调因陋就简的错 误认识。 因为将畜舍建造的过于简陋，起不到保温和隔热的作用 ，在冬季，畜舍温度过低，家畜吃进去的饲料全被用于维持 体温，没有生长发育的余力，有的反而掉膘，形成了“一年 养半年长”的现象，甚至发生严重的冻伤。 在夏季，畜舍过于简陋，舍温过高，家畜处于热应激状 态，难以进行正常的生产。
直接承载基础的土层称为天然地基，经过加 固处理后承载基础的地基称为人工地基。 天然地基：应是质地均匀、结实、干燥、且 组成一致、压缩性小而均匀（不超过2～3cm）、 抗冲刷力强、膨胀性小、地下水位在2m以下，并 无浸湿作用。 砂砾、碎石、岩性土层以及有足够厚度、且 不受地下冲刷的砂质土层是良好的天然地基。 粘土和黄土含水多时，土层较软，压缩性和 膨胀性均大，如不能保证干燥，不适宜做天然地 基，宜采用砂粘土和砂壤土。
同学们好！ 我们现在开始 讲课。
畜禽舍设计2
3 生态型畜禽舍建筑类型选择3.1 按屋顶形式分畜禽舍形式按屋顶形式分：有单坡式、双坡式、拱门式、平顶式、钟楼式。
3.1.1 单坡式畜禽舍顶向一侧倾斜，只适用于单列舍，有利自然采光。
双坡式，屋顶由两个倾斜面组成，又分为不等坡式和等坡式两种。
3.1.2 拱门式指用砖石砌成的拱形门，屋面适用于跨度较小的畜禽舍。
平顶式，畜禽舍砌好墙后，上铺水泥预制板，再用水泥镶，即成平顶畜禽舍。
3.1.3 半钟楼式即屋顶上向南开一排小天窗，钟楼式是在屋面上支立一个小屋顶，再在小屋顶两边开小窗。
3.2 按畜禽栏排列分按畜禽栏排列分，有单列式、双列式、多列式。
3.2.1 单列式即畜禽栏设在舍内靠南边一侧，靠北边一侧为通道，舍外设运动场。
3.2.2 双列式畜禽栏排列成两排，在两排畜禽栏之间设一通道，也有把畜禽栏通道设在两边的。
3.2.3 多列式畜禽舍中畜禽栏排列成3列及3列以上，优点是畜禽栏比较集中，容纳畜禽数量多，能缩短运输线，节约用地，管理方便。
3.3 按畜禽舍墙壁分按畜禽舍墙壁分，有封闭式、开放式、半开放式。
3.3.1 封闭式指通过墙体、屋顶、门窗等围护结构形成全封闭状态的畜禽舍，具有较好的保温隔热能力，便于人工控制舍内环境。
密闭舍包括有窗密闭式和无窗密闭舍。
图1 有窗式封闭畜禽舍图2 无窗式封闭畜禽舍3.3.2 开放式指一面（正面）或四面无墙的畜禽舍。
前者也叫前敞舍（棚），敞开部分朝南，冬季可保证阳光照入舍内，而在夏季阳光只照到屋顶，有墙部分则在冬季起挡风作用；四面敞开叫凉棚。
开放式畜禽舍只起到遮阳、避雨及部分挡风作用，其优点是用材少、施工易、造价低。
图3 开放式畜禽舍图4 敞篷式畜禽舍3.3.3 半开放式指三面有墙，正面上部敞开，下部仅有半截墙的畜禽舍。
畜禽舍的开敞部分在冬季可加以遮拦形成封闭状态，从而改善舍内小气候。
图5 半开放式畜禽舍。
畜禽舍建筑设计讲述
畜禽舍建筑设计的采光系统
1 自然采光设计
合理布置门窗,确保各活动 区域充足的自然光照,提高 舒适性和节能效果。
2 人工照明设计
根据不同区域的使用需求, 选用节能高效的照明设备, 确保照度均匀,营造舒适的 光环境。
3 太阳能利用
利用屋顶等空间安装太阳能 电池板,为畜禽舍供电,实现 清洁能源的利用。
4 智能控制
资源利用
充分利用可再生能源如太 阳能、风能、生物质能等, 以减少对化石燃料的依赖 。同时合理利用水资源和 建材。
畜禽舍建筑设计的电气系统
1 供电系统
畜禽舍中的供电系统需要可 靠、安全、节能。要根据不 同设备负荷合理设置供电容 量和回路。
2 照明系统
照明系统要满足畜禽生产照 明需求,采用环保节能的LED 灯具。合理规划布局,保证 均匀照明。
3 监控系统
畜禽舍内部安装监控摄像头 ,实时监控环境状况。结合 自动化控制系统,提高管理 效率。
绿色环保设计
注重动物福利、废弃物处理、降低碳排放等,实现畜禽舍建筑与 环境的和谐共生。
数字化管理
利用大数据、物联网等技术,实现畜禽舍建筑全生命周期的智慧 管理和优化。
畜禽舍建筑设计的案例分析
近年来,畜禽养殖行业也不断推进可持续发展,建造了许多先进的畜禽舍建筑 。这些案例体现了畜禽舍建筑设计的创新理念,在节能环保、动物福利、智 能化等方面都有出色表现。通过对这些典型案例的分析,我们可以更好地了 解畜禽舍建筑设计的发展趋势和最佳实践。
环境友好
设计应遵循可持续发展理念,减 少对环境的负面影响,实现绿色 环保。
经济性
设计应在满足功能需求的基础 上,尽量降低建设和运营成本, 提高整体经济效益。
安全性
(完整)牛舍设计图纸
(完整)牛舍设计图纸凤冈潼澄肉牛养殖场
牛棚设计图
凤冈潼澄肉牛养殖场建设工程项目部
2014年9月20日
建筑设计说明
(完整)牛舍设计图纸
一、设计依据
参照相关标准，结合我省实际设计。
二、适用范围
适用于毕节地区畜禽圈舍建设。
三、墙体材料
水泥砖体。
四、地面材料
水泥砂浆。
五、羊床材料
木条
六、屋面材料
屋面材料均为彩钢瓦,海拔1600米以上采用双层材
料， 600米以下采用单层材料，彩钢瓦支柱距离按彩钢瓦供应施工方标准施工。
七、圈舍建设应设沼气池, 沼气池容积按畜禽养殖规模
大小设计。
八、圈舍朝向
一般为南北朝向。
九、圈舍布局
规模养殖场布局分四个区域，即生产区、办公区、饲料储藏加工区、粪污处理及病畜隔离区.
一、效果图(一）牛（羊）圈舍布局。
第三章 畜舍建筑设计总论
一、畜禽舍建筑设计的原则和依据 畜禽舍建筑设计的依据（3）
地形地质条件
场区的总体布局、 建筑结构的形式、构件布置
一、畜禽舍建筑设计的原则和依据
畜禽舍建筑设计的依据（4）
建筑模数
建筑物的基本尺寸
二、畜禽舍建筑设计的内容
建筑形式的选择
畜禽舍平面设计
畜禽舍剖面设计 畜禽舍立面设计 畜禽舍建筑构造设计
设备尺寸和必要的使用空间
畜禽舍面积标准与设备参数 鸡舍（表3-1），猪舍（表3-2），
牛舍（表3-3），羊舍（表3-4）
采食和饮水宽度标准（表3-5） 通道设置标准（表3-6） 畜禽舍及其内部设施高度标准
（建筑高度、门窗高度、内外高差、设备高度）
畜禽舍畜禽生长、设备、操作空间
散栏饲养 拴系饲养
三、畜禽舍建筑设计的地域要求
Ⅳ区：华南地区 通风、隔热、遮阳、防雨、防潮、防风、防雷
广东、台湾、广西和云南南部
Ⅴ区：西南地区 通风、隔热、降温、防雨、防潮、防雷、采光
四川、重庆、云南、贵州、湖北西部、陕西和秦岭以南
Ⅵ区：青藏高原 保温、防寒、遮阳、防风、防沙、防山洪等
西藏、青海大部、四川西北部、新疆南部
隔离与废弃物 处理设施
一、畜禽舍建筑设计的原则和依据
畜禽舍建筑设计原则
满足畜禽生物学特性和行为习性 符合畜禽生产工艺要求
有利于各种技术措施的实施和应用
符合经济要求 符合总体规划要求和建筑美观要求
经济、美观、大方
畜禽舍建筑设计的原则
畜禽舍建筑设计的原则
一、畜禽舍建筑设计的原则和依据
畜禽舍建筑设计依据
