(完整版)畜禽舍建筑设计
所占面积：饲养间（含圈栏、笼具、通道 ）、工作间（休息室、饲料间、工具室）、建 筑结构（墙、电、通风等设备布置： 分别进行水、暖、电、通风工程设计 。饮水器、水龙头、水箱的位置应按 圈栏、粪尿沟、附属用房等位置来设 计，要力求管线最短。照明灯沿饲喂 通道设置。通风设备的设置要计算。
同学们好！ 我们现在开始
讲课。
畜禽场设计与畜禽舍环境控制
第六章 畜禽场总体设计
大理农林职业技术学院 吕兴国
二零一五年五月二十日
任务三 畜禽舍建筑设计
学习目标
1．能够熟练准确地审查畜禽场的地形图 2．能说出畜禽场的总平面图及畜禽舍建筑平面图、立面图 、剖面图的作用 3．能够合理绘制不同工程图的比例尺 4．学会建筑设计图的阅读方法 5．能够根据饲养数量、笼具类型、笼具排列、通道尺寸合 理进行鸡舍的平面设计 6．根据通风、采光、保温、清粪笼具高度等因素进行鸡舍 的剖面设计 7．能合理设计并绘制出各类猪舍的平面图、剖面图和立面 图 8．能合理设计并绘制出牛舍的平面图、剖面图和立面图
⑵舍内通道的布置：饲喂道、清粪道、横向 通道。纵向排列。每30～40cm设一横向通道，宽 1.5cm。
⑶排水系统的布置：猪牛舍在畜床后部纵向 布置粪尿沟，宽0.4米。沟底坡度0.5%～2%。漏 缝地板、机械清粪粪尿沟与网床同宽。管理通道 设0.15米宽排水沟。其它室应设地漏。
⑷附属用房和设施布置：值班室、饲料间 、热风炉、真空泵、集乳间。多设在端。
拴系牛舍
牛舍净跨度=牛床长度×列数＋饲喂道宽度×数 量＋清粪道宽度×数量＋饲槽宽度×数量＋排尿沟 宽度×数量
牛舍净长度=牛床宽度×列数＋横向通道宽度× 数量
畜禽舍总跨度=畜禽舍净跨度＋纵墙厚×2 畜禽舍总长度=畜禽舍净长度＋端墙厚×2 ＋端 部附属房净长度
同学们好！ 我们现在开始
讲课。
畜禽场设计与畜禽舍环境控制
第六章 畜禽场总体设计
大理农林职业技术学院 吕兴国
二零一五年五月二十日
任务三 畜禽舍建筑设计
学习目标
1．能够熟练准确地审查畜禽场的地形图 2．能说出畜禽场的总平面图及畜禽舍建筑平面图、立面图 、剖面图的作用 3．能够合理绘制不同工程图的比例尺 4．学会建筑设计图的阅读方法 5．能够根据饲养数量、笼具类型、笼具排列、通道尺寸合 理进行鸡舍的平面设计 6．根据通风、采光、保温、清粪笼具高度等因素进行鸡舍 的剖面设计 7．能合理设计并绘制出各类猪舍的平面图、剖面图和立面 图 8．能合理设计并绘制出牛舍的平面图、剖面图和立面图
⑵舍内通道的布置：饲喂道、清粪道、横向 通道。纵向排列。每30～40cm设一横向通道，宽 1.5cm。
⑶排水系统的布置：猪牛舍在畜床后部纵向 布置粪尿沟，宽0.4米。沟底坡度0.5%～2%。漏 缝地板、机械清粪粪尿沟与网床同宽。管理通道 设0.15米宽排水沟。其它室应设地漏。
⑷附属用房和设施布置：值班室、饲料间 、热风炉、真空泵、集乳间。多设在端。
拴系牛舍
牛舍净跨度=牛床长度×列数＋饲喂道宽度×数 量＋清粪道宽度×数量＋饲槽宽度×数量＋排尿沟 宽度×数量
牛舍净长度=牛床宽度×列数＋横向通道宽度× 数量
畜禽舍总跨度=畜禽舍净跨度＋纵墙厚×2 畜禽舍总长度=畜禽舍净长度＋端墙厚×2 ＋端 部附属房净长度
畜禽舍建筑设计
饲喂、清粪、 捡蛋、管理
特制推车送料 、捡蛋
笼养80 ～90 平养100 ～120
⑷畜禽舍及内部设施高度标准
①畜禽舍高度：舍内地坪至屋顶承重结构 下表面的距离。寒冷地区2.2～2.7米，跨度9米 以上适当加高。炎热地区2.7 ～3.3米。
②门的高度：供人出入单门高2.0 ～2.4米 ，宽0.9 ～1.0米 ；供人、畜、手推车出入双门 高2.0 ～2.4米，宽1.2 ～2.0米 ；供牛自动饲喂 车通过门高宽3.2 ～3.4米 。
30～50kg
22～27
50～100kg
27～35
自动饲槽、自由采食，群养 10
成年母猪
35～40
成年公猪
35～45
采食和饮水宽度标准：蛋鸡（cm/只）
种类
采食宽度
0～4周龄 5～10周龄 11～20周龄 20周龄以上
2.5 5 7.5～10 12～14
采食和饮水宽度标准：肉鸡（cm/只）
种类
采食宽度
一、畜禽舍建筑设计的总体要求
㈠畜禽舍建筑设计的原则
1.满足畜禽的生活和福利需要：环境适宜。 2.符合畜禽生产工艺要求：便于提高效率，满足 机械化、自动化需要。留有余地。 3.保证建筑牢固和各种技术措施的实施：优化建 筑材料、建筑形式和施工方案。有利于环境调控。 4.经济实用：因地制宜、就地取材。 5.符合总体规范和建筑美观的需要：形体、立面 、色调与环境协调。
所占面积：饲养间（含圈栏、笼具、通道 ）、工作间（休息室、饲料间、工具室）、建 筑结构（墙体、柱子）。设计时，要尽量提高 饲养间比例。
⑹水、暖、电、通风等设备布置： 分别进行水、暖、电、通风工程设计 。饮水器、水龙头、水箱的位置应按 圈栏、粪尿沟、附属用房等位置来设 计，要力求管线最短。照明灯沿饲喂 通道设置。通风设备的设置要计算。
家畜环境卫生学第六章 畜舍环境的改善和控制
区和季节，最简单的一种，不能保证不同时期畜舍气 体代谢的需要，难以控制。 • 有管道自然通风：靠专用管道通风。适于寒冷地区， 便于控制风量
第三节 畜舍通风换气
（一）自然通风的原理 1、风压(wind pressure)换气的原理：当风吹向畜舍时，
迎风面气压大于大气压形成正压区，背风面气压小于 大气压形成负压区，气流由正压区开口流入舍内，由 负压区开口排出。
➢ 电热地板 在仔猪躺卧区地板下铺设电热缆线，每平 方米供给电热300～400瓦，电缆线应铺设在嵌入混 凝土内38mm，均匀隔开，电缆线不得相互交叉和接 触，每4个栏设置一个恒温器。
第二节 畜舍的保温防寒
➢ 红外线灯保温伞 红外线灯保温伞下部为铺设有隔热层的混凝 土地板，上部为直径为1.5米左右的锥型保温伞，保温伞内悬 挂有红外线灯。保温伞表面光滑，可聚集并反射长波辐射热， 提高地面温度。
畜舍在采用自然通风系统时，以冬季通风量为依据确 定通风管面积；而采用机械通风，必须根据最大通风 量，即夏季通风换气量确定总的风机。
第三节 畜舍通风换气
二 、畜舍的自然通风（natural ventilation） 借助于自然界的风压或热压，产生空气流动，通过
畜舍门窗或管道所形成的空气交换。 • 无管道自然通风：经门窗进行通风换气。适于温暖地
畜舍保温防寒的任务
合理设计外围护 的保温隔热性能
采取有效的防寒 防暑建筑措施
必要时设置供暖 或降温设备
第二节 畜舍的保温防寒
二、加强畜舍的保温防寒设计 在寒冷地区修建隔热性能良好的畜舍，是确保畜禽
安全越冬并进行正常生产的重要措施。对于产仔舍和 幼畜舍，除确保畜舍隔热性能良好之外，还需通过采 暖以保证幼畜所要求的适宜温度。
第一节 畜舍类型及基本结构
第三节 畜舍通风换气
（一）自然通风的原理 1、风压(wind pressure)换气的原理：当风吹向畜舍时，
迎风面气压大于大气压形成正压区，背风面气压小于 大气压形成负压区，气流由正压区开口流入舍内，由 负压区开口排出。
➢ 电热地板 在仔猪躺卧区地板下铺设电热缆线，每平 方米供给电热300～400瓦，电缆线应铺设在嵌入混 凝土内38mm，均匀隔开，电缆线不得相互交叉和接 触，每4个栏设置一个恒温器。
第二节 畜舍的保温防寒
➢ 红外线灯保温伞 红外线灯保温伞下部为铺设有隔热层的混凝 土地板，上部为直径为1.5米左右的锥型保温伞，保温伞内悬 挂有红外线灯。保温伞表面光滑，可聚集并反射长波辐射热， 提高地面温度。
畜舍在采用自然通风系统时，以冬季通风量为依据确 定通风管面积；而采用机械通风，必须根据最大通风 量，即夏季通风换气量确定总的风机。
第三节 畜舍通风换气
二 、畜舍的自然通风（natural ventilation） 借助于自然界的风压或热压，产生空气流动，通过
畜舍门窗或管道所形成的空气交换。 • 无管道自然通风：经门窗进行通风换气。适于温暖地
畜舍保温防寒的任务
合理设计外围护 的保温隔热性能
采取有效的防寒 防暑建筑措施
必要时设置供暖 或降温设备
第二节 畜舍的保温防寒
二、加强畜舍的保温防寒设计 在寒冷地区修建隔热性能良好的畜舍，是确保畜禽
安全越冬并进行正常生产的重要措施。对于产仔舍和 幼畜舍，除确保畜舍隔热性能良好之外，还需通过采 暖以保证幼畜所要求的适宜温度。
第一节 畜舍类型及基本结构
家畜环境卫生学第五章畜舍卫生
墙的厚度据所在地区的纬度不同而有所差异。 北纬40℃以南地区：二五墙（一块砖）； 我省为二五墙。 北纬40－45℃地区：三七墙（一块半砖）； 北纬45℃以北地区：五零墙（二块砖）。 标准砖： 24cm×11.5cm×5.3cm （二五墙：24cm＋1cm砂浆）
对性能良好,质量要轻，坚固,不透水，价格低。
屋顶材料：
单击此处添加文本具体内容，简明扼要的阐述您的观点。
三．屋顶和天棚
对防止风沙、风、雨、雪和太阳辐射有一定作用。 通过屋顶散热占36－44％。
1.屋顶：
2. 天棚（天花板、顶棚）： 主要功能： 加强畜舍冬季保温和夏季防热，且有利于通风换气。 对天棚的要求： 质轻、隔热性能良好。 在寒冷地区: 可适当减少净高（屋高不变）,可起好的保温作用； 在炎热地区: 可适当增加净高（屋高不变）,可加强舍内通风作用。 天棚上放一些质轻的保温隔热的材料（如锯末等）可以增强天棚的作用。
舍内湿度的分布 垂直分布： 因为水汽的比重比空气小（0.625：1），水汽往上升，故屋顶或天棚下湿度大，靠近地面处湿度也大。 水平分布： 在墙角处因温度低，易达到露点，所以此处湿度也大。
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
家畜环卫学：畜禽舍建筑结构设计与类型选择
12
2.封闭式畜舍小气候特点
封闭畜舍外围护结构具有较强的隔热能力，可 以有效地阻止外部热量的传入和畜舍内部热量的散 失，由于家畜的产热，机械和人类的活动，封闭舍 空气温度往往高于舍外。空气中尘埃、微生物舍内 大于舍外，封闭畜舍通风换气差时，舍内有害气体 如氨、硫化氢等含量高于舍外。
3.封闭式畜舍使用范围
墙体承重作用是指墙体将房舍全部荷载（包括房舍自身 重量和屋顶积雪重量及风的压力等）传递给基础或地基；
围护、分割作用是指墙体是将畜舍与外界隔开或对畜舍 空间进行分割的主要构造。既具有围护和分割又具有承重的 墙体称为承重墙；只具围护和分割的墙体称为非承重墙。墙 体对畜舍内温度和湿度状况影响很大。据测定，冬季通过墙 散失的热量占整个畜舍总失热量的35%～40%。外墙墙身与舍 外地面接触的部位称勒脚。勒脚经常受屋檐滴下的雨水、地 面雨雪的浸溅及地下水的浸蚀。为了防止墙壁被空气和土壤 水汽浸蚀，可在勒脚与墙身之间用油毡、沥青、水泥或其它 建筑材料铺1.5～2.0cm厚的防潮层。
按畜舍外围护结构封闭的程度大小，可将畜舍 分为开放式畜舍、半开放式畜舍和封闭式畜舍三大 类型。
8
一、封闭式畜舍
1.封闭式畜舍的结构特点 封闭舍是由屋顶、围墙以及地面构成的 全封闭状态的畜舍，通风换气仅依赖于门、窗 和通风设备，该种畜舍具有良好的隔热能力， 便于人工控制舍内环境。根据封闭畜舍有无窗 户，可以将封闭畜舍分为有窗封闭舍和无窗封 闭舍。
7
第二节 畜舍类型及其小气候特点
畜舍小气候是指由于畜舍外围护结构及人畜的 活动而形成的畜舍内空气的物理状况，主要指畜舍 空气的温度、湿度、光照、气流、空气质量等状况 。舍饲动物与畜舍环境的关系更为密切。畜舍的结 构和类型则影响畜舍的小气候。
2.封闭式畜舍小气候特点
封闭畜舍外围护结构具有较强的隔热能力，可 以有效地阻止外部热量的传入和畜舍内部热量的散 失，由于家畜的产热，机械和人类的活动，封闭舍 空气温度往往高于舍外。空气中尘埃、微生物舍内 大于舍外，封闭畜舍通风换气差时，舍内有害气体 如氨、硫化氢等含量高于舍外。
3.封闭式畜舍使用范围
墙体承重作用是指墙体将房舍全部荷载（包括房舍自身 重量和屋顶积雪重量及风的压力等）传递给基础或地基；
围护、分割作用是指墙体是将畜舍与外界隔开或对畜舍 空间进行分割的主要构造。既具有围护和分割又具有承重的 墙体称为承重墙；只具围护和分割的墙体称为非承重墙。墙 体对畜舍内温度和湿度状况影响很大。据测定，冬季通过墙 散失的热量占整个畜舍总失热量的35%～40%。外墙墙身与舍 外地面接触的部位称勒脚。勒脚经常受屋檐滴下的雨水、地 面雨雪的浸溅及地下水的浸蚀。为了防止墙壁被空气和土壤 水汽浸蚀，可在勒脚与墙身之间用油毡、沥青、水泥或其它 建筑材料铺1.5～2.0cm厚的防潮层。
按畜舍外围护结构封闭的程度大小，可将畜舍 分为开放式畜舍、半开放式畜舍和封闭式畜舍三大 类型。
8
一、封闭式畜舍
1.封闭式畜舍的结构特点 封闭舍是由屋顶、围墙以及地面构成的 全封闭状态的畜舍，通风换气仅依赖于门、窗 和通风设备，该种畜舍具有良好的隔热能力， 便于人工控制舍内环境。根据封闭畜舍有无窗 户，可以将封闭畜舍分为有窗封闭舍和无窗封 闭舍。
7
第二节 畜舍类型及其小气候特点
畜舍小气候是指由于畜舍外围护结构及人畜的 活动而形成的畜舍内空气的物理状况，主要指畜舍 空气的温度、湿度、光照、气流、空气质量等状况 。舍饲动物与畜舍环境的关系更为密切。畜舍的结 构和类型则影响畜舍的小气候。

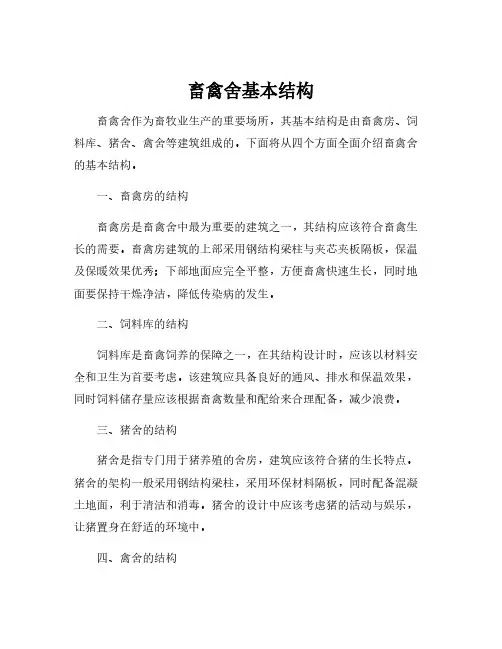

畜禽舍基本结构
畜禽舍基本结构
畜禽舍作为畜牧业生产的重要场所，其基本结构是由畜禽房、饲料库、猪舍、禽舍等建筑组成的。
下面将从四个方面全面介绍畜禽舍的基本结构。
一、畜禽房的结构
畜禽房是畜禽舍中最为重要的建筑之一，其结构应该符合畜禽生长的需要。
畜禽房建筑的上部采用钢结构梁柱与夹芯夹板隔板，保温及保暖效果优秀；下部地面应完全平整，方便畜禽快速生长，同时地面要保持干燥净洁，降低传染病的发生。
二、饲料库的结构
饲料库是畜禽饲养的保障之一，在其结构设计时，应该以材料安全和卫生为首要考虑。
该建筑应具备良好的通风、排水和保温效果，同时饲料储存量应该根据畜禽数量和配给来合理配备，减少浪费。
三、猪舍的结构
猪舍是指专门用于猪养殖的舍房，建筑应该符合猪的生长特点。
猪舍的架构一般采用钢结构梁柱，采用环保材料隔板，同时配备混凝土地面，利于清洁和消毒。
猪舍的设计中应该考虑猪的活动与娱乐，让猪置身在舒适的环境中。
四、禽舍的结构
禽舍建筑多层次，其内部布局参考禽只生长习性，应注重通风与
遮阳。
禽舍的结构应该注重舍内环境的卫生，建筑内部要布置合理的
饮水和饲料设施，利于禽只生长发育。
同时，禽舍建筑应采用环保材料，保障禽只健康和养殖环境的安全。
综上所述，畜禽舍在基本结构的设计上要考虑到畜禽生长的需要，合理规划畜禽房、饲料库、猪舍、禽舍等建筑之间的空间和局部结构。
只有这样才能够创造一个理想的生产环境，提高畜禽饲养效率和生产
质量。
《畜舍设计与建造》课件
总结词
畜舍空气质量对动物健康和生产性能具 有直接的影响。
VS
详细描述
空气质量差可能导致动物呼吸系统疾病和 其他健康问题。为了保持空气清新，畜舍 应定期进行通风换气，排出污浊空气，同 时防止外界病原菌和有害气体侵入。畜舍 内还可安装空气净化装置，进一步改善空 气质量。此外，畜舍地面应保持干燥、清 洁，以防有害微生物滋生。
温度控制
总结词
畜舍温度控制是保障动物健康和生产性能的关键因素。
详细描述
畜舍温度应保持在适宜范围内，根据不同动物的需求进行调控。过高或过低的温度都可能对动物造成不良影响， 如影响生长、繁殖和饲料转化率等。因此，畜舍应具备良好的保温和隔热性能，同时配备适当的通风系统，以确 保空气流通和温度适宜。
湿度控制
。
环保性
畜舍设计应注重环境保护，减 少对周围环境的污染，合理处
理养殖废弃物。
可持续性
畜舍设计应考虑可持续发展， 确保设施的长期使用和适应未
来发展的需要。
畜舍设计的考虑因素
养殖种类
不同养殖种类对畜舍的要求不 同，应根据养殖动物的习性和
生长需求进行设计。
气候条件
考虑当地的气候条件，如温度 、湿度、降雨量、风力等因素 ，对畜舍的结构和材料进行选 择。
06
畜舍的卫生与防疫
畜舍的卫生管理
畜舍的日常清洁
每天定时清理畜舍，保持环境整洁，无粪便、垃 圾等杂物。
畜禽饲养管理
合理安排饲养密度，保持畜禽适宜的生活空间， 避免过度拥挤。
饲料和水源管理
保证饲料和水源的卫生质量，定期检查饲料和水 源的清洁度。
畜舍的防疫措施
疫苗接种
根据当地疫情和畜禽种类，制定合理的疫苗接种计划，并按时进 行接种。
畜禽舍设计2
3 生态型畜禽舍建筑类型选择3.1 按屋顶形式分畜禽舍形式按屋顶形式分：有单坡式、双坡式、拱门式、平顶式、钟楼式。
3.1.1 单坡式畜禽舍顶向一侧倾斜，只适用于单列舍，有利自然采光。
双坡式，屋顶由两个倾斜面组成，又分为不等坡式和等坡式两种。
3.1.2 拱门式指用砖石砌成的拱形门，屋面适用于跨度较小的畜禽舍。
平顶式，畜禽舍砌好墙后，上铺水泥预制板，再用水泥镶，即成平顶畜禽舍。
3.1.3 半钟楼式即屋顶上向南开一排小天窗，钟楼式是在屋面上支立一个小屋顶，再在小屋顶两边开小窗。
3.2 按畜禽栏排列分按畜禽栏排列分，有单列式、双列式、多列式。
3.2.1 单列式即畜禽栏设在舍内靠南边一侧，靠北边一侧为通道，舍外设运动场。
3.2.2 双列式畜禽栏排列成两排，在两排畜禽栏之间设一通道，也有把畜禽栏通道设在两边的。
3.2.3 多列式畜禽舍中畜禽栏排列成3列及3列以上，优点是畜禽栏比较集中，容纳畜禽数量多，能缩短运输线，节约用地，管理方便。
3.3 按畜禽舍墙壁分按畜禽舍墙壁分，有封闭式、开放式、半开放式。
3.3.1 封闭式指通过墙体、屋顶、门窗等围护结构形成全封闭状态的畜禽舍，具有较好的保温隔热能力，便于人工控制舍内环境。
密闭舍包括有窗密闭式和无窗密闭舍。
图1 有窗式封闭畜禽舍图2 无窗式封闭畜禽舍3.3.2 开放式指一面（正面）或四面无墙的畜禽舍。
前者也叫前敞舍（棚），敞开部分朝南，冬季可保证阳光照入舍内，而在夏季阳光只照到屋顶，有墙部分则在冬季起挡风作用；四面敞开叫凉棚。
开放式畜禽舍只起到遮阳、避雨及部分挡风作用，其优点是用材少、施工易、造价低。
图3 开放式畜禽舍图4 敞篷式畜禽舍3.3.3 半开放式指三面有墙，正面上部敞开，下部仅有半截墙的畜禽舍。
畜禽舍的开敞部分在冬季可加以遮拦形成封闭状态，从而改善舍内小气候。
图5 半开放式畜禽舍。
最新家畜环境卫生学第五章畜舍类型卫生
内外空气△t 发生改变，可防止舍外热量入舍。
③舍内地面和其它潮湿物体表面的蒸发散热有关， 即W部分。它占总散热量的12－15％。
2. 封闭舍内的温热分布 封闭舍内的温热分布呈水平和垂直分布。
（1）垂直分布： 一般舍内上部温度高，下部低，因为热空气是往
上升的。良好的畜舍上下部温差不大，若舍顶的结构、 保温性能不好，大量热从屋顶散热，引起上低下高。 冬天，要求舍内的垂直温差不超过2.5－3℃，此时屋顶 好。或高度每升高1米，温差改变不超过0.5－1℃。
屋顶材料： 要保温性能良好,质量要轻，坚固,不透水，价格低。
2. 天棚（天花板、顶棚）： 主要功能：
加强畜舍冬季保温和夏季防热，且有利于通风换气。 对天棚的要求：
质轻、隔热性能良好。
在寒冷地区: 可适当减少净高（屋高不变）,可起好的保温作用；
在炎热地区: 可适当增加净高（屋高不变）,可加强舍内通风作用。
3. 联合式 无论从跨度、保温性能还是采光都介于1、 2之间。
在冬季风大，或在海滩等沿海地区较常用。
4. 钟楼式、半钟楼式 在双坡式基础上，屋顶双侧或单侧开天窗，它能更
好地通风和采光，适用于宽度较大的畜舍，如牛舍。 缺点是造价高。
5. 双折式、哥德式 屋顶下有很大空间，在此处可堆放东西， 它的保
温性能好，多用于气温较低的地区。缺点：难造，造 价高。我国极少采用。
堵墙的舍。
1. 它们的温热特点 ①挡风效果好，但舍内风的流动性很大，所以往往冬
（一）按畜舍的平面分 方形、 矩形、 镰刀形、 门字形 等
（二）按畜舍与外界隔绝程度分 封闭舍、 开放舍和半开放舍、 棚舍。
（三）按屋顶形式分
1. 单坡式 跨度小，净高低，简单，不便于人工操作，但有利
③舍内地面和其它潮湿物体表面的蒸发散热有关， 即W部分。它占总散热量的12－15％。
2. 封闭舍内的温热分布 封闭舍内的温热分布呈水平和垂直分布。
（1）垂直分布： 一般舍内上部温度高，下部低，因为热空气是往
上升的。良好的畜舍上下部温差不大，若舍顶的结构、 保温性能不好，大量热从屋顶散热，引起上低下高。 冬天，要求舍内的垂直温差不超过2.5－3℃，此时屋顶 好。或高度每升高1米，温差改变不超过0.5－1℃。
屋顶材料： 要保温性能良好,质量要轻，坚固,不透水，价格低。
2. 天棚（天花板、顶棚）： 主要功能：
加强畜舍冬季保温和夏季防热，且有利于通风换气。 对天棚的要求：
质轻、隔热性能良好。
在寒冷地区: 可适当减少净高（屋高不变）,可起好的保温作用；
在炎热地区: 可适当增加净高（屋高不变）,可加强舍内通风作用。
3. 联合式 无论从跨度、保温性能还是采光都介于1、 2之间。
在冬季风大，或在海滩等沿海地区较常用。
4. 钟楼式、半钟楼式 在双坡式基础上，屋顶双侧或单侧开天窗，它能更
好地通风和采光，适用于宽度较大的畜舍，如牛舍。 缺点是造价高。
5. 双折式、哥德式 屋顶下有很大空间，在此处可堆放东西， 它的保
温性能好，多用于气温较低的地区。缺点：难造，造 价高。我国极少采用。
堵墙的舍。
1. 它们的温热特点 ①挡风效果好，但舍内风的流动性很大，所以往往冬
（一）按畜舍的平面分 方形、 矩形、 镰刀形、 门字形 等
（二）按畜舍与外界隔绝程度分 封闭舍、 开放舍和半开放舍、 棚舍。
（三）按屋顶形式分
1. 单坡式 跨度小，净高低，简单，不便于人工操作，但有利
畜禽舍建筑设计讲述
畜禽舍建筑设计的采光系统
1 自然采光设计
合理布置门窗,确保各活动 区域充足的自然光照,提高 舒适性和节能效果。
2 人工照明设计
根据不同区域的使用需求, 选用节能高效的照明设备, 确保照度均匀,营造舒适的 光环境。
3 太阳能利用
利用屋顶等空间安装太阳能 电池板,为畜禽舍供电,实现 清洁能源的利用。
4 智能控制
资源利用
充分利用可再生能源如太 阳能、风能、生物质能等, 以减少对化石燃料的依赖 。同时合理利用水资源和 建材。
畜禽舍建筑设计的电气系统
1 供电系统
畜禽舍中的供电系统需要可 靠、安全、节能。要根据不 同设备负荷合理设置供电容 量和回路。
2 照明系统
照明系统要满足畜禽生产照 明需求,采用环保节能的LED 灯具。合理规划布局,保证 均匀照明。
3 监控系统
畜禽舍内部安装监控摄像头 ,实时监控环境状况。结合 自动化控制系统,提高管理 效率。
绿色环保设计
注重动物福利、废弃物处理、降低碳排放等,实现畜禽舍建筑与 环境的和谐共生。
数字化管理
利用大数据、物联网等技术,实现畜禽舍建筑全生命周期的智慧 管理和优化。
畜禽舍建筑设计的案例分析
近年来,畜禽养殖行业也不断推进可持续发展,建造了许多先进的畜禽舍建筑 。这些案例体现了畜禽舍建筑设计的创新理念,在节能环保、动物福利、智 能化等方面都有出色表现。通过对这些典型案例的分析,我们可以更好地了 解畜禽舍建筑设计的发展趋势和最佳实践。
环境友好
设计应遵循可持续发展理念,减 少对环境的负面影响,实现绿色 环保。
经济性
设计应在满足功能需求的基础 上,尽量降低建设和运营成本, 提高整体经济效益。
安全性
家畜环境卫生学第五章 畜牧场的设置
主风向 种畜、幼畜 青年畜 生产（商品）畜
25
第二节 畜牧场场地规划与建筑物布局
• 生产区内挤奶厅位置要考虑奶牛进出挤奶厅的方便，减少奶牛走动的距离；进出挤奶 厅的通道要设置屋顶，遮风挡雨（雪），阻挡阳光的直射；地面要做防滑处理（如铺 设橡胶垫），让牛悠闲地愉快地走向（出）挤奶厅，避免奶牛谨慎（或不愿）走动， 更要避免摔倒、摔伤。
1
保证场区具有良好的小气候条件，交
通便利。
2
消毒设施健全，便于严格执行各项卫生防疫制
度和措施。
3
畜牧场规划科学、布局合理，便于合理组
织生产、提高设备利用率和职工劳动生产率。
4
2
便于畜禽粪便和污水的处理和利用。
第一节 畜牧场场址选择（Site selection）
2021/7/2
3
第一节 畜牧场场址选择
产联系。 ✓ 各种建筑物按风向地势安排，如不一致时，可利用“安全角”来安置防疫要求较高的
建筑物。
35
第二节 畜牧场场地规划与建筑物
布局
（三）建筑物的排列 牧场建筑物一般是横向成排（东西），竖向成列（南北），排列可以布置为单列，双列 式或多列式，尤其是生产区尽量按方形或近似方形布置。
单列
36
双列
第二节 畜牧场场地规划与建筑物 布局
26
第二节 畜牧场场地规划与建筑物 布局
➢ 干草堆放场所应安排在生产区下风向空旷地方，一般与周围建筑物的距离保持在25-30 m以上；且尽量避免运送干草车辆进入生产区，注意防止污染。如无法满足时，可设立 防火墙。
➢ 贮存设施的容积，青贮饲料按600-700Kg/m3、打捆干草70-75Kg/m3计算。
5
第一节 畜牧场场址选择
25
第二节 畜牧场场地规划与建筑物布局
• 生产区内挤奶厅位置要考虑奶牛进出挤奶厅的方便，减少奶牛走动的距离；进出挤奶 厅的通道要设置屋顶，遮风挡雨（雪），阻挡阳光的直射；地面要做防滑处理（如铺 设橡胶垫），让牛悠闲地愉快地走向（出）挤奶厅，避免奶牛谨慎（或不愿）走动， 更要避免摔倒、摔伤。
1
保证场区具有良好的小气候条件，交
通便利。
2
消毒设施健全，便于严格执行各项卫生防疫制
度和措施。
3
畜牧场规划科学、布局合理，便于合理组
织生产、提高设备利用率和职工劳动生产率。
4
2
便于畜禽粪便和污水的处理和利用。
第一节 畜牧场场址选择（Site selection）
2021/7/2
3
第一节 畜牧场场址选择
产联系。 ✓ 各种建筑物按风向地势安排，如不一致时，可利用“安全角”来安置防疫要求较高的
建筑物。
35
第二节 畜牧场场地规划与建筑物
布局
（三）建筑物的排列 牧场建筑物一般是横向成排（东西），竖向成列（南北），排列可以布置为单列，双列 式或多列式，尤其是生产区尽量按方形或近似方形布置。
单列
36
双列
第二节 畜牧场场地规划与建筑物 布局
26
第二节 畜牧场场地规划与建筑物 布局
➢ 干草堆放场所应安排在生产区下风向空旷地方，一般与周围建筑物的距离保持在25-30 m以上；且尽量避免运送干草车辆进入生产区，注意防止污染。如无法满足时，可设立 防火墙。
➢ 贮存设施的容积，青贮饲料按600-700Kg/m3、打捆干草70-75Kg/m3计算。
5
第一节 畜牧场场址选择
家畜环境卫生学 第五章畜舍卫生
2. 减少散热 主要从畜舍的隔热设计、施工、日常管理工作方面 来提高保温能力 。 ①畜舍的位置 向阳 并避开冬季主风口。
②畜舍的朝向
③畜舍的类型
座北朝南，防止东北、西北风入舍。
大跨度畜舍更有利于保温。
④建筑材料选择
选总传热系数小的材料。
⑤采用相应的建筑结构： a.加厚北墙；少设或不设西、北、东窗。 b.适当减低畜舍的净高，以减少空气的过份流动而使 温度下降。 寒冷地区的畜舍的净高可设置在2.2－2.4米。 c.加天棚，以增加保温层。 d.加强地面的隔热设计和防潮层。
（2）舍内的温热来源
①畜体的产热：最主要，畜体产热的多少与饲养密度、 个体大小、家畜种类等有关。 ②太阳辐射热：阳光照射到物体，使物体温度升高。
③舍外的热空气带入舍内（尤其是夏天）。
④人工采暖：包括暖水、机械热风、暖气、红外灯、 火墙、地龙等。 ⑤人的活动和机械的运转 也可产生少量热量。
（3）畜舍的失热
任何一种畜舍都难以完全满足不同家畜在不同季 节时的需要，只要根据不同的生产情况和不同的季节， 采取适当的改善措施，才能为不同种类、用途的家畜 创造一个良好的畜舍环境 条件。
一．畜舍的温热控制
（一）防寒保暖 1. 增加产热 ①增加饲养密度 ②人工采暖 a. 集中采暖 b．局部采暖 通过管道供热气、热水以加温；通过空 调加温等。此法效果好，但投资大。 对某几个畜栏或畜栏局部地方供暖。如 局部用保温伞、红外线灯、电热器等加 热方式。
在畜舍设计时必须根据丌同家畜的生产需要和当地的自然条件选择合适的材料和畜舍的结构形式对畜舍的保温隔热排水防潮通风换气和采光照明等问题迚行全面考虑精心设计和施工给家畜造成一个良好的畜舍环境
第五章 畜 舍 卫 生
畜舍是家畜的重要环境条件和从事畜牧生产的场 所。为了保证家畜的良好健康状况和高度的生产力， 畜舍的建筑及其结构、设施都应符合卫生上的要求。 这样有利于人为控制畜舍环境，为改进家畜的饲养管 理创造条件，为提高劳动生产率提供方便。
