柴油发电机组结构原理与运行
柴油发电机组基本的工作原理及维修维护保养的规定规程
柴油发电机组基本的工作原理及维修维护保养的规定规程----柴油发电机组柴油发电机组基本的工作原理及维修维护保养的规定规程1、柴油机发电机组的作用2、柴油机的总体构造3、柴油机发电机组的工作原理4、柴油机发电机的使用与维护一、柴油机发电机的作用在正常工作时负载是靠市电供给电源的。
一旦市电发生中断，未连接UPS的负载同步断电，立即停止工作；UPS的蓄电池组工作的时间是有限的，随着蓄电池容量的逐渐下降，负载随时面临断电的情况。
所以，在市电停电时，发电和及时开启供电是非常重要的。
二、柴油机的总体构造柴油机主要由二大机构四大系统组成，包括：1. 曲轴连杆机构曲轴连杆机构是油机的主要组成部分。
它由气缸、活塞、连杆、曲轴等部件组成。
它的作用是将燃料燃烧时产生的化学能转变为机械能，并将活塞在气缸内的上下往返直线运动变为曲轴的圆周运动，以带动其它机械做功。
（1）气缸：气缸是燃料燃烧的地方，根据油机的功率不同，气缸的直径和数目也不相同。
燃料在气缸中燃烧时，温度可高达1500～2000℃，因此，油机中必须采用冷却水散热，为此，气缸壁都做成中空的夹层，两层之间的空间称为水套。
（2）活塞：油机在工作时，活塞既承受很高的温度，又承受很大的压力，而且运动速度极快，惯性很大。
因此，活塞必须具有良好的机械强度和导热性能，并且应当用质量较轻的铝合金铸造，以减小惯性。
为了使活塞与气缸之间紧密接触，活塞的上部还装有活塞环，如图，活塞环有压缩环（气环）和油环两种，气环的作用是防止气缸漏气，油环的作用是防止机油窜入燃烧室。
（3）连杆与曲轴：连杆将活塞与曲轴连接起来，从而将活塞承受的压力传给曲轴，并通过曲轴把活塞的往返直线运动变为圆周运动。
2.配气机构配气机构的作用是适时打开和关闭进气门和排气门，将新鲜的气体送入气缸，并及时将燃烧后的废气排出。
配气机构由进气门、排气门、凸轮轴、推杆、挺杆和摇臂等部件组成。
配气机构工作原理3.供油系统柴油机的供油系统一般由油箱、柴油滤清器、低压油泵、高压油泵、喷油嘴等部分组成。
柴油发电机组基本结构与工作原理
柴油发电机组基本结构与工作原理1柴油发动机总体结构柴油机是内燃机的一种类型，是一种将燃料燃烧释放出来的热能转变为机械能的能量转换装置。
柴油机是发电机组的动力部分，一般由曲轴连杆机构与机体组件、配气机构与进排气系统、柴油供给系统、润滑系统、冷却系统和电气系统等组成。
柴油机总体结构一般包括上述几大系统，但由于气缸数、气缸排列方式和冷却方式等不同，因此，各种机型在结构上略有差异。
①热能，这就必须提供一定数量的燃料，送进燃烧室与空气充分混合燃烧产生热量，因此，必须有燃料系统。
它包括柴油箱、滤油器、喷油泵和喷油嘴等零部件。
②为了将得到的热能转变为机械能，需要通过曲轴连杆机构来完成。
此机构主要由气缸体、曲轴箱、气缸盖、活塞、活塞销、连杆、曲轴和飞轮等零件构成。
当燃料在燃烧室内着火燃烧时，由于燃气的膨胀作用在活塞顶部产生压力，推动活塞作直线的往复运动，借助连杆转变曲轴旋转，使曲轴带动工作机械（负荷）做功。
③对于一台设备要连续实现热能转变为机械能，还必须配备一套配气机构来保证定期吸入新鲜空气，排出燃烧后的废气。
此机构由进气门、排气门、凸轮轴及驱动零件等组成。
④为了减少柴油机的摩擦损失，保证各零部件的正常温度，柴油机必须有润滑系统和冷却系统。
润滑系统应由机油泵、机油滤清器和润滑油道组成。
冷却系统应由水泵、散热器、节温器、风扇和水套等部件组成。
⑤为了使柴油机能迅速启动，还需配置启动装置，对柴油机启动进行控制。
根据不同的启动方法，启动装置配备的零部件，通常采用电动马达或气动马达启动，对于大功率的机组，则采用压缩空气启动。
2内燃机的常用名词①工作循环：内燃机中热能与机械能的转化，是通过活塞在气缸内工作，连续进行进气、压缩、做功、排气四个过程来完成的。
机器每进行这样一个过程称为一个工作循环。
②上止点和下止点本图所示是单缸四冲程内燃机的位置图当活塞在气缸中移动时，活塞顶处在气缸中的最高位置称为上止点（或称上死点）；活塞顶在气缸中的最低位置，称为下止点（或称下死点）。
柴油发电机组的基本结构与工作原理
控制系统
监控和控制整个发电机组的 运行。
柴油发电机组的维护和保养
定期更换润滑油和滤清器，保持清洁，检查电池状态和燃油质量，进行必要 的维修和保养。
柴油发电机组的应用领域和优势
1 应用领域
广泛应用于商业、工业和住宅领域，作为备用电源供电。
2 优势
稳定可靠，燃料较为廉价，适用于长时间运行。
柴油发电机组的基本结构 与工作原理
柴油发电机组是一种常见的发电设备，由多个元件组成。它们利用柴油燃烧 产生的能量来转换为电能。
柴油发电机组的基本结构
引擎
柴油发电机组的核心部分，负责燃烧柴油并产 生动力。
控制系统
监控和控制整个发电机组的运行。
发电机
将引擎产生的动力转换为电能的元件。
供油系统
提供柴油燃料给发电机组。
柴油发电机组的运行流程
1
启动
通过启动电池和控制系统，启动发电机
燃烧
2
组的运行。
供油系统将柴油引入燃烧室，引擎燃烧
柴油产生高温高压气体。
3
能量转换
发电机将引擎产生的能量转换为电能。
停机
4
通过控制系统停止供油，使发电机组停 止运行。
柴油发电机组的主要组成部分
发动机
负责燃烧柴油并产生动力。
发电机
将发动机产生的动力转换为 电能。
柴油发电机的工作ห้องสมุดไป่ตู้理
柴油发电机组利用柴油在高压和高温条件下燃烧产生能量。这个能量驱动发 电机产生电能。
柴油发电机组的元件和功能
燃烧室
用于容纳柴油燃烧产 生的高温高压气体。
曲轴
将活塞的线性运动转 换成旋转运动。
风扇
提供冷却空气，以保 持柴油发电机组的正 常工作温度。

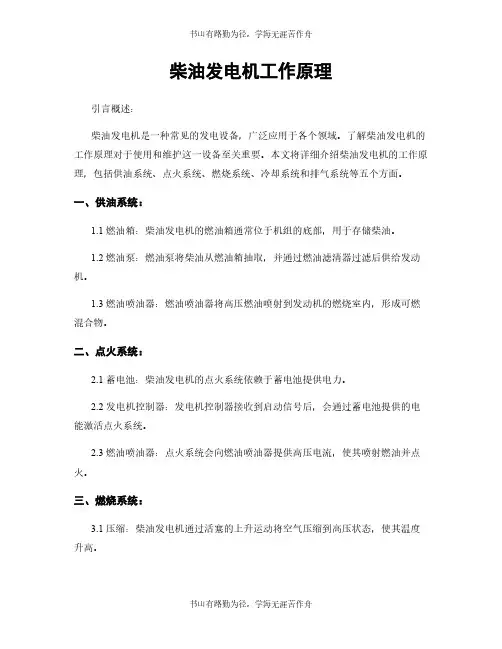

柴油发电机工作原理
柴油发电机工作原理引言概述：柴油发电机是一种常见的发电设备，广泛应用于各个领域。
了解柴油发电机的工作原理对于使用和维护这一设备至关重要。
本文将详细介绍柴油发电机的工作原理，包括供油系统、点火系统、燃烧系统、冷却系统和排气系统等五个方面。
一、供油系统：1.1 燃油箱：柴油发电机的燃油箱通常位于机组的底部，用于存储柴油。
1.2 燃油泵：燃油泵将柴油从燃油箱抽取，并通过燃油滤清器过滤后供给发动机。
1.3 燃油喷油器：燃油喷油器将高压燃油喷射到发动机的燃烧室内，形成可燃混合物。
二、点火系统：2.1 蓄电池：柴油发电机的点火系统依赖于蓄电池提供电力。
2.2 发电机控制器：发电机控制器接收到启动信号后，会通过蓄电池提供的电能激活点火系统。
2.3 燃油喷油器：点火系统会向燃油喷油器提供高压电流，使其喷射燃油并点火。
三、燃烧系统：3.1 压缩：柴油发电机通过活塞的上升运动将空气压缩到高压状态，使其温度升高。
3.2 注油：燃油喷油器会在活塞接近顶点时喷射燃油，与高温高压的空气混合形成可燃混合物。
3.3 燃烧：可燃混合物在点火后燃烧，产生高温高压的气体，推动活塞向下运动，驱动发电机的转子旋转。
四、冷却系统：4.1 水泵：柴油发电机的冷却系统通常采用水冷方式，水泵负责将冷却水循环供给发动机。
4.2 散热器：冷却水通过散热器散热，降低发动机的温度。
4.3 温度控制：温度控制装置会监测发动机的温度，并根据需要调节冷却水的流量和温度，保持发动机在适宜的工作温度范围内。
五、排气系统：5.1 排气管：燃烧后的废气通过排气管排出发动机。
5.2 消声器：排气管中通常安装有消声器，减少发动机排气时产生的噪音。
5.3 废气处理：柴油发电机的排气系统还可以配备废气处理装置，如颗粒捕集器和尿素喷射器，以减少废气对环境的污染。
结论：通过对柴油发电机工作原理的详细阐述，我们了解到供油系统、点火系统、燃烧系统、冷却系统和排气系统是柴油发电机运行的关键部件。

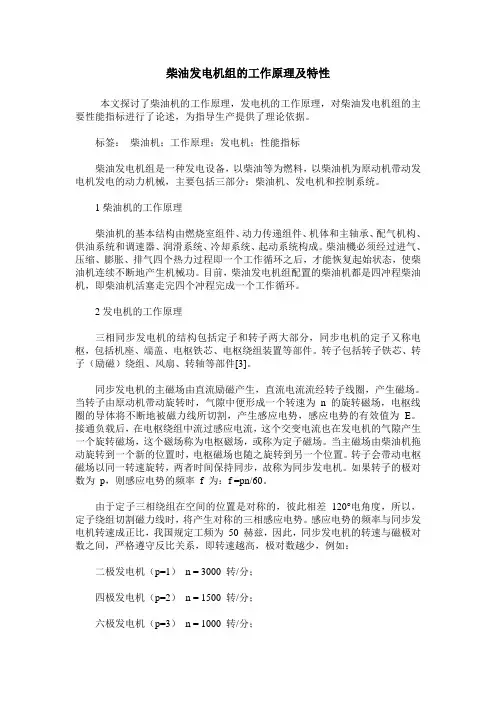

柴油发电机组的工作原理及特性
柴油发电机组的工作原理及特性本文探讨了柴油机的工作原理，发电机的工作原理，对柴油发电机组的主要性能指标进行了论述，为指导生产提供了理论依据。
标签：柴油机；工作原理；发电机；性能指标柴油发电机组是一种发电设备，以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，主要包括三部分：柴油机、发电机和控制系统。
1柴油机的工作原理柴油机的基本结构由燃烧室组件、动力传递组件、机体和主轴承、配气机构、供油系统和调速器、润滑系统、冷却系统、起动系统构成。
柴油機必须经过进气、压缩、膨胀、排气四个热力过程即一个工作循环之后，才能恢复起始状态，使柴油机连续不断地产生机械功。
目前，柴油发电机组配置的柴油机都是四冲程柴油机，即柴油机活塞走完四个冲程完成一个工作循环。
2发电机的工作原理三相同步发电机的结构包括定子和转子两大部分，同步电机的定子又称电枢，包括机座、端盖、电枢铁芯、电枢绕组装置等部件。
转子包括转子铁芯、转子（励磁）绕组、风扇、转轴等部件[3]。
同步发电机的主磁场由直流励磁产生，直流电流流经转子线圈，产生磁场。
当转子由原动机带动旋转时，气隙中便形成一个转速为n 的旋转磁场，电枢线圈的导体将不断地被磁力线所切割，产生感应电势，感应电势的有效值为E。
接通负载后，在电枢绕组中流过感应电流，这个交变电流也在发电机的气隙产生一个旋转磁场，这个磁场称为电枢磁场，或称为定子磁场。
当主磁场由柴油机拖动旋转到一个新的位置时，电枢磁场也随之旋转到另一个位置。
转子会带动电枢磁场以同一转速旋转，两者时间保持同步，故称为同步发电机。
如果转子的极对数为p，则感应电势的频率 f 为：f =pn/60。
由于定子三相绕组在空间的位置是对称的，彼此相差120°电角度，所以，定子绕组切割磁力线时，将产生对称的三相感应电势。
感应电势的频率与同步发电机转速成正比，我国规定工频为50 赫兹，因此，同步发电机的转速与磁极对数之间，严格遵守反比关系，即转速越高，极对数越少，例如：二极发电机（p=1）n = 3000 转/分；四极发电机（p=2）n = 1500 转/分；六极发电机（p=3）n = 1000 转/分；电动钻机配套的柴油机的转速一般为1500 转/分，所以柴油发电机组一般选用四极发电机（p=2）。
柴油发电机EGR系统的结构与工作原理
柴油发电机EGR系统的结构与工作原理柴油发电机EGR系统的结构与工作原理一、引言柴油发电机EGR系统是车辆或发电机组中的重要部件，用于控制废气再循环，降低氮氧化物排放。
本文将详细介绍柴油发电机EGR系统的结构与工作原理。
二、EGR系统的结构EGR系统主要由以下组成部分构成：⒈废气收集器：用于收集发动机排出的废气。
⒉ EGR阀门：控制废气流量的阀门，根据发动机工况调节废气的再循环量。
⒊ EGR冷却器：通过冷却废气，降低废气温度，提高再循环效率。
⒋ EGR传感器：用于监测EGR系统的工作状态，并将相关信号送至发动机控制单元(ECU)。
⒌ ECU：控制发动机运行的电子控制单元，根据EGR传感器的信号调整EGR阀门开度。
三、EGR系统的工作原理EGR系统的工作原理如下：⒈发动机工作时，废气通过废气收集器被收集起来。
⒉ EGR阀门根据ECU的指令控制开启或关闭，调节废气再循环量。
⒊废气进入EGR冷却器，经过冷却后，掺入进气道。
⒋掺入的废气降低了进气中氧气的浓度，减弱了燃烧过程中氧气与氮氧化物的反应，从而降低氮氧化物的量。
⒌ EGR传感器监测EGR系统的工作状态，将相关信号传送至ECU，反馈给ECU进行调整。
附件：本文档未涉及附件。
法律名词及注释：⒈废气收集器：指用于收集发动机排出废气的器件。
⒉ EGR阀门：指控制废气流量的阀门，用于调节废气再循环量。
⒊ EGR冷却器：指通过冷却废气，降低废气温度，提高再循环效率的装置。
⒋ EGR传感器：用于监测EGR系统工作状态的传感器，将相关信号送至ECU。
⒌ ECU：指发动机控制单元，用于控制发动机的电子控制装置。
简要说明发电机的工作原理
柴油发电机工作原理简而言之，就是柴油机驱动发电机运转。
在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。
柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。
各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。
将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
这里只描述发电机组最基本的工作原理。
要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。
1、柴油机：（1）柴油机分类：(a)按冷却系统分：风冷、水冷、开式、闭式(b)按调速方式分：机械离心、机械液压、电子调速、电子燃油喷射(c)按结构分：直列式、V形2、发电机（1）、构成：定子、转子、励磁系统、自动电压调节等（2）、类型：按有无电刷分：有刷；无刷；按励磁系统分：相复励；可控相复励；三次谐波可控硅励磁；基波（辅绕组）可控硅励磁；脉宽调制；永磁机可控硅励磁；目前，无刷发电机，基波（辅绕组）可控硅励磁是主流产品。
近年来，永磁机可控硅励磁开始受到市场的接受。
江苏领驭电机有限公司是一家集科研、教学、生产无刷发电机为一体的新型现代化发电机专业制造商。
总占地71280平方米，总装车间占地46200平方米。
本公司引进世界上最先进的发电机生产技术，生产的“领驭”、“科弘”牌无刷发电机具有国际先进水准的品质与性能。
江苏领驭以优良的品质、精湛的技术、完善的售后服务和合理的价格服务于广大新老客户。
我公司年产销售额过亿元，年产各类发电机、发电机组、低噪音电站上万台。
公司拥有雄厚的科研生产技术力量和设备优势，生产的主要产品：领驭牌发电机，为许多配套厂所使用。
产品通过IS09001-2000国际质量体系认证与ISO14000国际环境体系认证。
柴油发电机组运行管理制度(1)
柴油机通过燃烧柴油产生高温高压气体推动活塞运动，进而 驱动曲轴旋转。曲轴的旋转动力传递给发电机，使发电机转 子在定子中旋转，从而产生感应电动势并输出电能。
在电力系统中的地位和影响
地位
柴油发电机组在电力系统中占据重要地位，尤其在偏远地区、孤岛及重要设施 等场合，往往作为主电源或备用电源使用。
维护保养内容及方法指导
发动机维护
定期更换机油和机油滤 清器，清洗燃油系统，
检查气门间隙等。
发电机维护
检查定子、转子及轴承 磨损情况，定期清洗和
润滑。
控制系统维护
检查控制屏、传感器、 电缆等连接情况，确保 控制系统正常运行。
故障诊断与排除流程
故障识别
通过观察机组运行状况、听取异 常声响、查看仪表指示等方式识
节能减排措施推广实施
01
02
03
提高燃烧效率
采用先进的燃烧技术和设 备，提高柴油发电机组的 燃烧效率，减少燃料消耗 和废气排放。
余热回收
利用余热回收技术，将柴 油发电机组产生的余热进 行回收利用，提高能源利 用效率。
推广清洁能源
积极推广使用清洁能源， 如太阳能、风能等，减少 对化石燃料的依赖，降低 碳排放。
别故障。
故障分析
根据故障现象，分析可能的原因 ，如机械故障、电气故障等。
故障排除
根据分析结果，采取相应的维修 措施，如更换零件、调整参数等
。
故障记录与报告
详细记录故障现象、分析过程和 维修措施，形成故障报告并存档
。
04
燃料、润滑油品管理要求
燃料选用标准和质量控制
燃料选用标准
应选用符合国家或行业标准的优质柴油，确保燃料的清洁度和燃烧性能。
柴油发电机工作原理及维护方法精品PPT课件
项目导览
一.柴油发电机组的组成结构 二. 电刷式直流励磁发电机工作原理 三.无刷式励磁发电机工作原理 四. 柴油发电机组基本操作步骤 五.发电机组常见故障分析及维护
一.柴油发电机组的组成结构
柴油发电机组大体分为发电机、柴油发动机和控制系统三大部分。 电刷式发电机的定子：主要包括定子铁芯、定子绕组、电刷装置、端盖和 机座。定子绕组与三相异步电动机绕组同（接成星形，不允许接成三角形）。 电刷式发电机的转子：包括转子铁芯、磁极绕组（励磁绕组） 、集电环(滑 环)、风扇、转轴和轴承。 无刷发电机定子：除了没有电刷装置外, 其它的基本根电刷式发电机相同。 无刷发电机转子：包括转子铁芯、磁极绕组（硅整流器和励磁绕组为一体 同时旋转） 、风扇、转轴和轴承。 柴油发动机：主要由供油系统、冷却系统、起动装置、直流发电机（充电 机）、机身等组成。 控制系统：主要由仪表、开关、按钮等组成。是对发电机组的运行状态监 控。如水温、油温、油压、电流、电压、转速、故障报警等。
2. 可 用蓄电池充电，正极接F1端,负极接F2端。
3.用万用表检查。正常情况下正向电阻与反向电阻差别很大， 如果正反向电阻相差不大，说明整流元件已经损坏，应进行更 换。
4.用万表电阻档测量励磁线圈电阻值，若表针指示开路，应进 一步确定断路点，然后将其重新焊接并包好绝缘。
5.柴油机转速太低。
5. 提高转速，使其保持额定值。
集电环（滑环）
励磁转子绕组
集电环（滑环）
整流器
励磁绕组
电流表
~
电压表
发电机主定子绕组
相位开关
指示灯
调节器
电磁油泵
起动按钮
电门锁
蓄电池
继电器
柴油发电机原理及故障检查维护学习材料
柴油发电机课件内容一、柴油发电机的工作原理柴油机的工作是由进气、压缩、燃烧膨胀和排气这四个过程来完成的，这四个过程构成了一个工作循环。
活塞走四个过程才能完成一个工作循环的柴油机称为四冲程柴油机。
进气，它的任务是使气缸内充满新鲜空气，压缩时活塞从下止点间上止点运动，后续燃烧膨胀，排气冲程的功用是把膨胀后的废气排出去，以便充填新鲜空气，为下一个循环的进气作准备。
当工作冲程活塞运动到下止点附近时，排气阀开起，活塞在曲轴和连杆的带动下，由下止点向上止点运动，并把废气排出气缸外。
将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
二、发电机工作原理一般由转子总成、定子总成、整流器总成、端盖、皮带轮、风扇等组成。
1－后端盖2、3、4－碳刷及碳刷架5－整流板6－二极管7－转子8－定子总成9－前端盖10－风扇11－皮带轮（1）转子总成：转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成：1－导电滑环2－转子轴3－爪极4－磁轭5－磁场绕组转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有磁场绕组 (转子线圈)和磁轭。
导电滑环由两个彼此绝缘的铜环组成，导电滑环压装在转子轴上并与轴绝缘，两个导电滑环分别与磁场绕组的两端相连。
当两导电滑环通过碳刷通入直流电时，磁场绕组中就有电流通过，并产生轴向磁场，当发电机转子轴在发动机的驱动下旋转时，即磁场同步旋转。
（2）定子：定子的功用是产生三相交流电。
定子由定子铁心和定子绕组成：定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三个线圈，又称为三相绕组。
三个线圈的连接方式有星形接法（Y接）或三角形接法，都能产生三相交流电。
三相绕组的星形接法：星形接法星形接法应用于汽车大部分的发电机，三个线圈的公共端称为中性点，用N表示，中性点N常用于控制充电指示系统。
柴油发电机组原理
柴油发电机组原理柴油发电机组是以柴油机为动力，通过发电机将机械能转换为电能的一种发电设备。
它具有结构简单、可靠性高、经济性好等优点，在工业、建筑、农业、医疗等领域广泛应用。
本文将介绍柴油发电机组的原理及其工作流程。
1. 柴油机的工作原理柴油机是一种内燃机，其工作原理是通过压缩空气使燃油自燃并释放出能量，从而驱动发电机转动。
具体来说，柴油机的工作流程包括进气、压缩、燃烧和排气四个步骤。
首先，活塞下行，进气门打开，气缸内充入空气。
然后，活塞上行，压缩空气，同时进气门关闭。
接着，喷油器喷出燃油，燃油在高温高压下自燃，产生能量，从而推动活塞下行。
最后，活塞上行，排气门打开，废气排出。
2. 发电机的工作原理发电机是将机械能转化为电能的设备，其工作原理是利用磁场感应原理，将机械能转化为电能。
具体来说，发电机由转子和定子组成。
转子通常由磁性材料制成，定子则由线圈和铁芯组成。
当转子旋转时，由于磁铁的磁场会不断变化，使得定子中的线圈中产生电动势。
由于定子的线圈是闭合的，因此电荷会在线圈中形成电流，从而产生电能。
3. 柴油发电机组的工作原理柴油发电机组是将柴油机和发电机组合而成的发电设备，其工作原理是将柴油机的机械能转化为电能。
具体来说，当柴油机运转时，其输出的动力会传递给发电机，将发电机转动起来。
发电机通过磁场感应原理，将机械能转化为电能，从而产生电力。
电力经过电路调节后输出，供应给需要电力的设备使用。
4. 柴油发电机组的工作流程柴油发电机组的工作流程包括启动、运转和停止三个步骤。
首先，将柴油发电机组启动，启动柴油机。
柴油机启动后，慢慢调节转速，使其达到额定转速。
然后，将发电机的输出电压调节到需要的电压，以供应给电器设备使用。
在运转过程中，需要定期检查柴油机和发电机的工作状态，保证其正常运转。
最后，在停止柴油发电机组时，首先关闭发电机的输出电路，然后将柴油机的转速慢慢降低，最终关闭柴油机。
柴油发电机组是一种常见的发电设备，其原理是将柴油机的机械能转化为电能。
柴油发电机工作原理
柴油发电机工作原理
柴油发电机是一种利用柴油燃烧产生热能，进而驱动发电机转子旋转，从而将机械能转化为电能的设备。
其工作原理主要可以分为以下几个步骤：
1. 燃油供给：柴油发电机首先通过燃油系统向燃烧室供给柴油。
燃油系统包括油箱、燃油滤清器、燃油泵等组件。
燃油从油箱中经过滤清器过滤后，被燃油泵送入喷油器。
2. 压缩空气：柴油发电机的气缸通过曲轴驱动活塞的上下运动，实现了对进入气缸的空气的压缩。
首先，活塞运动向下，气缸内的气门打开，进入大量空气。
其次，活塞向上运动，气门关闭，将空气压缩。
3. 燃烧：当柴油发电机达到一定压缩比时，喷油器向气缸中喷入燃油。
燃油雾化后与压缩的空气混合，形成可燃混合气。
随后，在活塞到达上止点时，点火塞点燃混合气，发生燃烧。
4. 膨胀：燃烧后的高温高压气体驱动活塞向下运动，通过连杆将活塞的运动转化为曲轴的转动。
同时，柴油发电机中的发电机转子也会随之转动。
5. 发电：发电机转子通过旋转产生交流电。
转子内的导线与外部线圈之间的磁场交互作用，产生感应电动势，进而产生电能。
总结起来，柴油发电机的工作原理是通过燃烧柴油产生高温高压气体，驱动活塞运动，然后通过连杆和曲轴将机械能转化为
电能。
这一过程中，燃油供给、空气压缩、燃烧、膨胀和发电等步骤相互配合，实现了柴油发电机的正常工作。
MTU柴油发动机的结构与原理简介
MTU柴油发动机的结构与原理简介·MTU柴油发动机的结构与原理简介MTU柴油发动机是一种高性能、高可靠性的柴油发动机，广泛应用于船舶、卡车、发电机组等领域。
本文将详细介绍MTU柴油发动机的结构与原理。
一、发动机结构MTU柴油发动机由以下几个主要部分组成：1·缸体和缸盖：发动机采用铸铁材料制成的缸体和缸盖，具有良好的耐热和耐腐蚀性能。
2·活塞和活塞环：发动机的活塞由铝合金制成，活塞环采用高温合金材料，能够承受高温高压环境。
3·曲轴和连杆：发动机的曲轴和连杆采用高强度合金钢材料制成，具有良好的强度和扭转刚度。
4·燃料系统：发动机的燃料系统由燃油喷射泵、喷油器和燃油滤清器等组成，能够实现高效的燃油供给和喷射控制。
5·冷却系统：发动机的冷却系统由水泵、散热器和温度传感器等组成，能够有效地降低发动机的工作温度，保证其正常工作。
6·机油系统：发动机的机油系统由机油泵、机油滤清器和机油冷却器等组成，能够实现对发动机各个部件的润滑和冷却。
7·进气系统：发动机的进气系统由进气管、进气滤清器和涡轮增压器等组成，能够提供充足的新鲜空气，使发动机燃烧更充分。
8·排气系统：发动机的排气系统由排气管、涡轮增压器和废气处理装置等组成，能够将废气排出，降低排放污染。
二、工作原理MTU柴油发动机的工作原理如下：1·空气进气：发动机工作时，活塞向下运动，形成负压，使进气门开启，新鲜空气经过进气管和进气滤清器进入燃烧室。
2·燃油喷射：燃油喷射泵将燃油送入喷油器，在喷油器的作用下，燃油以高速喷射进入燃烧室。
3·压缩和燃烧：活塞向上运动，将空气和燃油压缩，达到燃烧所需的高温高压条件，燃油在此过程中燃烧释放热能，推动活塞向下运动。
4·排气：活塞向上再次运动，废气经过排气门和排气管排出。
附：本文档涉及附件：附件1：MTU柴油发动机技术参数表附件2：MTU柴油发动机安装图纸法律名词及注释：1·污染物排放：指发动机燃烧产生的废气和废弃物排放到大气中，对环境造成的污染。
柴油发电机组的工作原理及结构
柴油发电机组的工作原理及结构发电机组的工作原理及结构：发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子,转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动,从而产生感应电势，通过接线端子引出,接在回路中，便产生了电流。
汽轮发电机与汽轮机配套的发电机。
为了得到较高的效率，汽轮机一般做成高速的,通常为1500转/分（频率为50赫）或1800转/分（频率为60赫）.核电站中汽轮机转速较低，但也在1500转/分以上。
高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗，转子直径一般做得比较小,长度比较大，即采用细长的转子。
特别是在3000转/分以上的大容量高速机组，由于材料强度的关系，转子直径受到严格的限制，一般不能超过 1.2米.而转子本体的长度又受到临界速度的限制。
当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度,运行中可能发生较大的振动。
所以大型高速汽轮发电机转子的尺寸受到严格的限制。
10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量，只有靠增加电机的电磁负荷来实现。
为此必须加强电机的冷却。
所以 5～10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。
70年代以来，汽轮发电机的最大容量已达到130～150万千瓦.从1986年以来，在高临界温度超导电材料研究方面取得了重大突破.超导技术可望在汽轮发电机中得到应用,这将在汽轮发电机发展史上产生一个新的飞跃。
将机械能转变成电能的电机。
通常由汽轮机、水轮机或内燃机驱动。
小型发电机也有用风车或其他机械经齿轮或皮带驱动的。
发电机分为直流发电机和交流发电机两大类.后者又可分为同步发电机和异步发电机两种。
现代发电站中最常用的是同步发电机。
柴油发电机的工作原理
柴油发电机的工作原理柴油发电机是一种利用柴油作为燃料，进行发电的机械设备。
它的工作原理非常简单：当柴油进入燃烧室时，柴油与空气结合并通过柴油泵紧紧压缩成一种燃料组合物。
当空气的压力足够高时，柴油就会被点火，然后珠子状的燃烧火焰以极快的速度在发电机组中以爆发性地燃烧。
这种爆发性的燃烧就是来自柴油发动机的动力。
发电机组通过转动曲轴，受动了动力轮，并带动发电机的转子运转，从而产生了电能。
柴油发电机的发动机结构包括气缸、曲轴、风缸盖和发动机室。
气缸由活塞和缸筒（活塞在内部活动）以及缸体组成。
气缸是装有活塞和活塞导管的圆筒形容器，其中装有活塞、活塞杆、活塞销等，活塞销由活塞杆直接连接在活塞上。
发电机的转子是一块安装在曲轴上的金属条，它由农用发电机室中的磁体和电线绕制而成。
当连接到电网时，转子会由发电机室里的磁体引起磁场。
当活塞在气缸中运动时，活塞会推动活塞杆，活塞杆将活力传递到曲轴上，因而曲轴开始转动。
当曲轴转动时，转子就会与相应的磁场不断变换，从而产生变化的电流，这正是柴油发电机的动力来源。
柴油发电机有许多优势，其中最重要的优势是经济高效。
由于柴油燃料的低成本和高效率，使得柴油发电机在经济上得到了很大的优化。
此外，柴油发电机还能够发挥强大的功率，以及低维护和维修成本，是当今许多工业用发电机中最受欢迎的选择。
柴油发电机有其独特的工作原理：利用柴油与空气的反应，就能够产生可以供应给工业过程的电能。
它的元件组成也相对来说也比较简单，并且具有高效率以及可靠性。
因此，柴油发电机已经成为当今生活和工业过程中不可或缺的重要能源组成部分，其发电机工作原理是当今动力技术发展的核心内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最大功率
≤80VA
工作温度
-20℃～70℃
存储温度
-30℃～80℃
整机大小
130*98*48mm
典型接线图
BC7033A
L N GND + -
1 2 3 45
6
～230V 电池 继电器
26
康明斯 EFC3044196 调速板
在柴油机控制箱内装有康明斯 EFC3044196 调速板一块。
产品特点：
1、 3044196 速度控制器是一个全电 子闭合回路控制的设计, 它对于瞬 间的负荷变化用快速而精确的响应去 控制引擎的转速, 当连接到所匹 配的 EFC 系列电子执行器和磁性速度 传感器信号时, 可完美控制 CUMMINS 引擎. 2、 在设计上, 它安装简单并可预调 整, 包括调速率和工作怠速, 为协 助用于多台机或特殊用途机的输入, 以及防止逆电池电压, 瞬间脉冲 电压, 执行器的短路故障和在失去转 速传感器信号或电源的情况下的 安全保护等
压、频率、电流 有功功率、无功功率和总功率等。
8、状态（Status）：查看发电机组的实时状态
22
23
排除故障
7320 控制器停机保护可按 ⑴ 解除故障锁定。 停机故障信号没解除或修复前面板指示灯⒃ ⒄ ⒅ LED 点亮。
可查看参考液晶显示面板报警提示信息修复故障，故 障修复后按 ⑴ 停机/复位键解除停机锁定，对应的报 警指示灯熄灭，发电机组可开机试运行。
13
内部接线Βιβλιοθήκη 保险开关14内部接线
康明斯 EFC3044196调
速板
盘后切换开 关（下侧未
接线）
DSE7320控制器
BC7033A 智能 型充电器
15
11 10 9
8
四、DSE7320控制器界面
16 17 18
19
19 18 17 16
7
15
14
1
2
3
12 13
4
5
6
16
DSE7320控制器界面---按键
在蓄电池的
端电压高于预设值后，充电电流随蓄电池的电压升高而逐渐减少。直至达到电池的阀值电压，充
电变为涓流充电。
POWER 指示灯：交流电源输入正常，该指示灯亮。 ALARM 指示灯：当出现充电失败、低压故障、高温保护时，该指示灯亮（ALARM 有效）。 25
BC7033A 智能型充电器技术参数：
电池类型 低电池电压
端电压高于预设值后，充电电流随蓄电池的电压升高而逐渐减少。
直至达到电池的阀值电压，充电变为涓流充电，此充电电流仅能抵 消蓄电池的自放电，且长时间充电亦对电池无害，即充电器既可维 指示灯
持蓄电池的满充电状态又能确保电池的使用寿命。充电过程如下图
“充电特性曲线”。
3．采用带功率因数控制的开关电源电路，令充电器具有较宽的工作电
左右菜单导航键可
选择各种菜单显示，查看菜单各显示参数可使用《二、按键》中的⑾号键即
上下选择键，循环查看菜单各种参数。
1、关于（About） 项：查看控制器软件版本号。
2、警报（Alarms） 项：查看机组实时报警 ，按⑾号键即 上下选择键循环
查看菜单各参数。（以下各项均按此键查询）
3、事件记录（Event log） 项 ：查看机组报警历史记录。。
1、
发电机组停机、故障复位键
2、
发电机组手动模式键
7、 发电合闸键
3、
模拟市电故障测试键
8、
市电合闸键（使用AMF功能时有效 ）
4、
发电机组自动模式键
9、 进入及确认键
5、
静音键
10、
左右菜单导航键，循环选择菜单
6、
发电机组启动键
11、
（在手动模式时有效）
上下选择键，循环查看菜单各参数
17
DSE7320控制器界面---LED 指示灯
柴油发电机组结构、原理 及运行规定
1
目录
一、柴油发电机简介
二、柴油发电机运行方式
三、柴油发电机组组成
四、DSE7320控制器 五、 400V保安段各路电源联锁
六、柴油发电机运行规定
七、柴油发电机启动与停机
八、柴油发电机事故处理
2
一、柴油发电机组简介
机组型号： 连续输出容量： 柴油机： 型号： 型式： 额定功率： 额定转速： 冷却方式： 启动方式： 燃油油箱容量： 发电机： 型号： 额定功率： 额定电压： 额定电流： 额定频率： 额定转速： 功率因数： 相数及接线： 励磁方式：
其中消声器的工作原理是通过在消 声器内部装上吸声衬套来吸收噪音。
12
12
电气回路检查
1、绝缘检查 拆开中点与地之间的导线，用500V兆欧表测量从终端到地
的电阻。机器到地的绝缘阻抗应超过2MΩ，如低于该数 值，必须对线圈进行烘干处理。 2、蓄电池充电 发电机自带浮充装置，具有过压和过流保护，正常应保证 充电电源正常。 当柴油机运行时，机组电气接线可以确保浮充装置与蓄电 池隔离开，而机组自带之电池充电机会持续响电池充电， 直到机组运行结束后，才重新自动转由浮充装置向电池 充电。
24
BC7033A 智能型充电器
在柴油机控制箱内装有BC7033A 智能型充电器一台。以下是其主要特点 1．BC7033A 智能型充电器是专为柴油发动机起动运行蓄电池而设计 的充电装置。
电压选择 开关
2．根据蓄电池充电特性进行充电，其设计的充电模式是“恒变流型”，
即在蓄电池的端电压低于预设值前，充电为恒流充电；在蓄电池的
C313C
313 kVA
康明斯
NTA855-G1B
四冲程
321 Kw
1500 r/min
风扇水箱冷却
直流电起动
600L
康明斯-斯坦福
HCI444D
250 kW
400V
496 A
50 Hz
1500 r/min
0.8（滞后）
三相四线，中性点直接接地
无刷自励磁
3
柴油发电机组外观
44
三、柴油发电机组组成
27
康明斯 EFC3044196 调速板
接线说明：
1 脚：电源正极（DC24V+）输入 2 脚：电源负极（DC24V-）输入 3、4 脚： 执行器（无正负）输出 5 脚：转速传感器正极 输入 6 脚：转速传感器负极 输入 7、9 脚： 转速调整电位器的两端 （无正负，阻值为 5K￠） 8 脚：转速调整电位器的中心端 （无正负，阻值为 5K￠） 7、10 脚：怠速运行开关，断开全 速运行，闭合怠速运行 11 脚：负极，可不接 A、B 脚： 机组调试不稳定时可短 接
压，较传统充电器更高的工作效率和更细的体积。
4．适用于 12V 和 24V 蓄电池组，可通过
选择。
5．充电器设有加强充电功能模式选择。
6．完善的保护功能：电池高低压、过流、过热和开路保护。
7．安装方式：可选用螺丝安装或 DIN35 导轨安装（用于非振动环境）。
充电器充电原理和功能简介：
充电器的连线接好，接通电源后开始充电。在蓄电池的端电压低于预设值前，充电为恒流充电；
28
康明斯 EFC3044196 调速板
调整设定：
怠速电位器（IDLESPD）：怠速运行转速调整电位器，调整机组在怠速运行时的
转速（600-800 转/分），顺旋为升速，反旋为降速。
运行电位器（RUN SPD）：全速运行转速调整电位器，调整机组在全速运行时的
转速，顺旋为升速，反旋为降速。
增益电位器（GIANSPD）：调整机组在运行时的反应速度和稳定性，顺旋反应快，
20
DSE7320控制器界面---操作模式
2、自动模式下启动柴油发电机组
若要 7320 控制器处于自动模式，则按 ⑷ 自动模式键， 发电机组处于自动待命状态，此时如有外部信号（无源远程自 启动信号）输入有效，机组自动启动盘车（一般自启动信号线 的线号定义为 60#线，具体可查看控制屏内线路图或端子排上 号），此时断开外部信号（自启动信号）时，发电机组冷却停 机，时间为 60S（冷却时间可以自行设置）。如发现发电机组 运行异常可按 ⑴ 停机/复位键停机。
3、测试模式（仅适用于 7320 控制器）
使用 7320 控制器按 ⑶ 测试模式键，发电机组模拟市电失
效故障，机组自启动后给负载供电，如需停机按 ⑴ 停止
键。
21
浏览/查看控制器测量的各种参数
7320 模块共有八大菜单功能参数测量查看，各菜单功能又分若干小项显示
发电机组各种参数，使用《二、按键》中的⑽号键即
19、Low oil Pressure 低油压 绿灯亮
18
DSE7320控制器界面---选择模式 控制器有四种工作模式：
1、 键，控制器处于停机/复位模式。
2、 键，控制器处于手动模式。发电机组处在待命状态，可按 键手动启动机组。
3、按 键，控制器处于自动模式，发电机组处在待命状态，无市电或 市电失效时（7320 接收远程启动信号后），自动启动机组。
12、发电存在（发电机组运行正常），绿灯亮
13、发电合闸（机组给负载供电），绿灯亮
14、市电存在（使用 AMF 功能有效），绿灯亮
15、市电合闸（市电给负载供电，使用 AMF 功能有效），绿灯亮
16、Remote start 远程启动
绿灯亮
17、Common alarm 公共告警 绿灯亮
18、High Temp 高水温报警 绿灯亮
7
排烟系统
排烟系统由消声器、排烟管、增压器、烟气净化器等组成。
8
排烟燃油
燃油系统由油箱、辅助燃油泵。燃油粗滤器及其管系组成。
9
配电系统
通过机组侧面的空气开关输出，保证机组的交流发电机不被超负载电流工作 或其他异常冲击而损坏。输出至机房内配电盘内。
