滚珠丝杆的原理

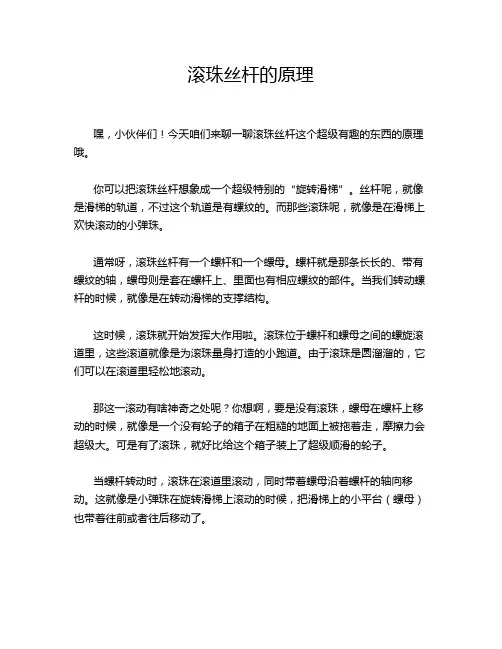

滚珠丝杆的原理嘿，小伙伴们！今天咱们来聊一聊滚珠丝杆这个超级有趣的东西的原理哦。
你可以把滚珠丝杆想象成一个超级特别的“旋转滑梯”。
丝杆呢，就像是滑梯的轨道，不过这个轨道是有螺纹的。
而那些滚珠呢，就像是在滑梯上欢快滚动的小弹珠。
通常呀，滚珠丝杆有一个螺杆和一个螺母。
螺杆就是那条长长的、带有螺纹的轴，螺母则是套在螺杆上、里面也有相应螺纹的部件。
当我们转动螺杆的时候，就像是在转动滑梯的支撑结构。
这时候，滚珠就开始发挥大作用啦。
滚珠位于螺杆和螺母之间的螺旋滚道里，这些滚道就像是为滚珠量身打造的小跑道。
由于滚珠是圆溜溜的，它们可以在滚道里轻松地滚动。
那这一滚动有啥神奇之处呢？你想啊，要是没有滚珠，螺母在螺杆上移动的时候，就像是一个没有轮子的箱子在粗糙的地面上被拖着走，摩擦力会超级大。
可是有了滚珠，就好比给这个箱子装上了超级顺滑的轮子。
当螺杆转动时，滚珠在滚道里滚动，同时带着螺母沿着螺杆的轴向移动。
这就像是小弹珠在旋转滑梯上滚动的时候，把滑梯上的小平台（螺母）也带着往前或者往后移动了。
从数据上来说呢，滚珠丝杆的效率可是相当高的。
相比于普通的丝杆，滚珠丝杆的摩擦系数可以降低到0.002 - 0.005之间。
这就意味着，在同样的动力下，滚珠丝杆能够更轻松地让螺母移动。
比如说，如果我们用同样大小的力去转动两种丝杆，滚珠丝杆的螺母可能就像坐了火箭一样，跑得又快又稳，而普通丝杆的螺母可能就慢吞吞的，还很吃力。
而且呀，滚珠丝杆的精度也非常高。
它能够精确地控制螺母的位移量。
就好比你用一把超级精准的尺子去测量东西，误差特别小。
这在很多精密的设备里是非常重要的。
比如说在数控机床里，如果没有滚珠丝杆这么高精度的部件，那加工出来的零件可能就会像小朋友画的歪歪扭扭的画一样，完全不符合要求呢。
滚珠丝杆就是靠着滚珠在螺杆和螺母的滚道里滚动，减少摩擦，实现高效、高精度的轴向运动的。
怎么样，是不是觉得这个小小的滚珠丝杆也有着大大的智慧呀？。
精密机械滚珠丝杠结构
平均荷载Fm计算：
Ca 3 L( ) F 60 n T L 10 6
单位寿命L
F n t F n t Fm n t n t 1 1 2 2 2 Fmax Fmin Fm 3 平均转速nm计算：
螺母 丝杠 滚动丝杠螺母内含 滚珠返回通道，保 持滚珠循环工作。 滚珠 循环装置
26/03
2. 滚珠丝杠机构的特点
除滑动丝杠传动的一般特点外，滚珠 丝杠副还具有如下特点：
（1）传动效率高（0.96），启动力矩小
（2）传动精度高（微米级）
（3）具有传动的可逆性，不能自锁
（4）寿命长，维护简单 （5）制造工艺复杂，成本高
单圆弧滚道
26/06
双圆弧滚道
1）单圆弧型滚道
工艺简单，单螺母结构运行特性不够稳定； 采用的双螺母结构复杂，调试相对困难。
2）双圆弧型滚道
制造工艺复杂。接触刚性好，摩擦小，承载 能力较大，预紧或承载后接触角基本保持不变。 采用双圆弧截面滚道传动效率高，系统轴向 刚度稳定，可实现较小（无）的间隙传动，能获 得更高的传动精度。
26/19
5.滚珠丝杠副主要参数设计 （1）方案（结构）选择 影响结构设计因素包括上述三个方面。
1）螺纹滚道型面的形状； 2）滚珠的循环方式； 3）轴向间隙和调整预紧机构。
主要考虑问题（依据）：
●承载和精度需求 ●预紧和调隙 ●润滑及防尘保护 ●加工工艺条件 ●防脱落限位
原理性问题：●防逆转
26/20
26/25
7. 滚珠丝杠副的材料 (P186:表5-9)
滚珠丝杠材料涉及丝杠、滚珠、螺母，
由于理论上是滚动点接触，因此三者材料综 考虑调节因素，螺
滚珠丝杠工作原理
滚珠丝杠工作原理
滚珠丝杠是一种移动结构件，它由一根标准长度的丝杠和一定数量相连接的滚珠组成。
滚珠丝杠的工作原理是：当活动件（如机床轴或其他运动件）移动时，滚珠丝杠的滚珠会随之运动，产生运动的动能。
由于每一个滚珠都会产生一个相同的动能，当一组滚珠丝杠配合使用时，每个滚珠的动能会累积，从而提高动能的利用率。
此外，由于滚珠丝杠的活动部件可以在有效压缩下进行有效移动，所以它可以大大减少活动件的摩擦，使机械运动更加顺畅，大大提高机械性能。
而且，滚珠丝杠也可以用来改变传动轴的方向，它可以在90度或任意角度转动，可以在一定空间尺寸内节省空间，使机床结构更加紧凑。
精密机械滑动丝杆原理及参数
优质灌溉，缔造将来。2021年2月19日 星期五 1时18分26秒13:18:2619 February 2021
雄关漫道真如铁，而今迈步从头越。 下午1时 18分26秒下午 1时18分13:18:2621.2.19
每天自我检讨，品质自然更好。21.2.1921.2.1913:1813:18: 2613:18:26Feb-21
36/10
10
4.提高传动精度的方法 分析表明，欲提高螺旋副零件传动精度，
其关键在于提高主要零件的制造精度，但实 践中制造精度往往受到工艺及经济条件的制约。
基本思路：
在保证一定零件精度的前提下，通过完善 结构来消除或减少传动误差。 例如：
●采用可调节结构 ●增加补偿结构等
丝杠螺母机构
36/11
11
（5）丝杆螺纹长度 L螺纹 满足行程 L行程 要求。
L螺纹 L行程 H mm
（6）丝杠、螺母公差
整体结构：ψ=1.2-1.5 分体结构：ψ=2.5-3.5
内、外螺纹公差等级、尺寸公差等级、
相应的表面质量等。
丝杠螺母机构
36/30
30
（1）中径误差（作用、单一中径）
●大径与小径无接触 ●保证配合必须控制 中径尺寸的变动量。
螺母 丝杠
（1）误差补偿机构
1）螺距误差的机械补偿 导杆 凸轮
在每一旋转周期内，用专门机构使螺母在 移动的过程中获得设定的附加转角，用以弥补 因螺距误差（温度误差）的影响。
例：如图5-8，凸轮补偿结构
●测量螺母运动位置的实际误差
●设计直线凸轮（靠模）
●导杆摆动使螺母偏转产生附加转角。
丝杠螺母机构
36/12
今天工作不安全，明天生活无保障。2021年2月19日 下午1时18分21.2.1921.2.19
机床丝杆的作用和工作原理

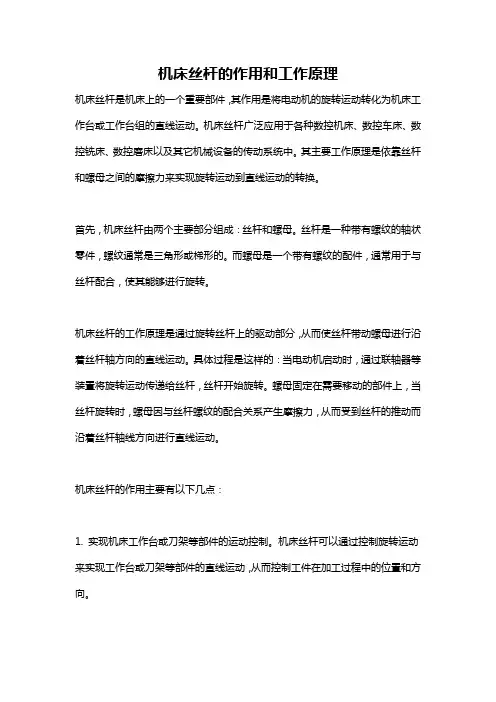

机床丝杆的作用和工作原理机床丝杆是机床上的一个重要部件，其作用是将电动机的旋转运动转化为机床工作台或工作台组的直线运动。
机床丝杆广泛应用于各种数控机床、数控车床、数控铣床、数控磨床以及其它机械设备的传动系统中。
其主要工作原理是依靠丝杆和螺母之间的摩擦力来实现旋转运动到直线运动的转换。
首先，机床丝杆由两个主要部分组成：丝杆和螺母。
丝杆是一种带有螺纹的轴状零件，螺纹通常是三角形或梯形的。
而螺母是一个带有螺纹的配件，通常用于与丝杆配合，使其能够进行旋转。
机床丝杆的工作原理是通过旋转丝杆上的驱动部分，从而使丝杆带动螺母进行沿着丝杆轴方向的直线运动。
具体过程是这样的：当电动机启动时，通过联轴器等装置将旋转运动传递给丝杆，丝杆开始旋转。
螺母固定在需要移动的部件上，当丝杆旋转时，螺母因与丝杆螺纹的配合关系产生摩擦力，从而受到丝杆的推动而沿着丝杆轴线方向进行直线运动。
机床丝杆的作用主要有以下几点：1. 实现机床工作台或刀架等部件的运动控制。
机床丝杆可以通过控制旋转运动来实现工作台或刀架等部件的直线运动，从而控制工件在加工过程中的位置和方向。
2. 提高加工精度和稳定性。
机床丝杆的运动传动结构简单、精度高、刚度好，能够有效地提高机床的加工精度和稳定性，保证加工零件的质量。
3. 实现机床的自动化和数控加工。
机床丝杆可以与数控系统相结合，通过精确的控制实现机床的自动化生产，提高生产效率和加工质量。
由于机床丝杆在机械加工中具有重要作用，因此在使用过程中需要注意以下几点：1. 保持机床丝杆的清洁和润滑。
机床丝杆在工作过程中会产生摩擦和磨损，因此需要定期清洁并添加润滑油脂，以减少磨损和延长使用寿命。
2. 定期检查机床丝杆的磨损和松动情况。
磨损严重或松动会影响机床丝杆的运动精度和稳定性，需要及时更换或紧固相关部件。
3. 避免机床丝杆过载工作。
过大的负载会严重影响机床丝杆的使用寿命和运动精度，因此在使用过程中需合理规划工作负荷，避免过载运行。
《丝杆工作原理》课件
通过电机或其他动力源驱动丝杆旋转，实现旋转运动 。
丝杆的直线运动
丝杆旋转时，螺母沿着丝杆轴线方向作直线运动，实 现直线运动。
转换原理
利用丝杆的螺旋线结构，将旋转运动转化为直线运动 ，或反之。
丝杆的精度与刚度
精度
丝杆的精度包括几何精度和运动精度 两个方面，直接影响机械系统的定位 精度和重复定位精度。
丝杆的噪音问题
总结词
丝杆在运转过程中产生的噪音可能影响设备的性能和操作者的舒适度。
详细描述
噪音问题可能是由于丝杆安装精度差、润滑不良、轴承损坏等原因造成的。解决这一问题需要检查丝杆的安装情 况和润滑状态，确保轴承运转正常；同时，可以采取消音措施来降低噪音。
THANKS
感谢观看
丝杆卡死通常是由于润滑不足、异物进入、过载使用等原因 造成的。为解决这一问题，需要定期对丝杆进行润滑保养， 确保工作环境清洁，避免过载使用，并定期检查丝杆的磨损 情况。
丝杆的精度丧失问题
总结词
精度丧失是指丝杆的传动精度下降，影响设备的性能和加工精度。
详细描述
精度丧失可能是由于丝杆磨损、安装精度差、温度变化等原因造成的。为恢复 精度，需要对丝杆进行重新安装和调整，确保安装精度符合要求；同时，对于 因磨损导致的精度丧失，可能需要更换新的丝杆。
丝杆按结构可分为滚珠丝杆和直线导轨，滚珠 丝杆由丝杆本体、螺母、滚珠和反向器组成， 直线导轨由滑块和直线导轨组成。
滚珠丝杆的滚珠在丝杆和螺母之间滚动，实现 旋转运动和直线运动的转换，而直线导轨的滑 块在导轨上滑动，实现直线运动。
丝杆的材料
丝杆常用的材料有不锈钢、碳钢、合金钢等，这些材料具有较高的强度和耐磨性 ，能够保证丝杆的长期稳定运行。
滚珠丝杆说明
滚珠丝杆说明一、简介滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
二、原理1.按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等。
2.当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。
广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
可根据用途选择适当类型。
丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。
三、用途超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
THK滚珠丝杠
一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。
其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。
滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。
二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。
丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。
滚珠作为运动介质，减少了摩擦，提高了传动效率。
导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。
2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。
丝杠的螺纹设计经过优化，以提高传动效率和承载能力。
2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。
螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。
2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。
THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。
2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。
导轨的材料和加工精度对整个系统的性能有着重要影响。
三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。
3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。
3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。
3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。
3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。
滚珠丝杠工作原理
滚珠丝杠工作原理滚珠丝杠是一种将转动运动转化为线性运动的装置。
它由一个螺纹滚珠和两个滚珠循环轨迹构成。
滚珠丝杠工作原理如下：1.结构组成：滚珠丝杠主要由丝杠、螺帽、滚珠和保持结构等几个部分组成。
丝杠是一个具有螺旋凸起的金属杆，其表面具有螺纹。
螺帽是一个容纳滚珠的零件，具有与丝杠螺纹相对应的内螺纹。
滚珠则为连接丝杠和螺帽的零件，其作用是在螺纹与滚珠之间传递力量。
保持结构是用来保持滚珠在循环轨迹中运动的零件。
2.工作原理：滚珠丝杠的工作原理基于两个基本概念：摩擦与滚动。
滚珠丝杠的丝杠上的螺纹是相互平行的圆周凸起线，而螺帽上的内螺纹是一系列的圆周凹槽。
当丝杠转动时，滚珠以一定的角速度在螺纹槽中滚动，从而实现线性运动。
具体来说，当丝杠向前转动时，滚珠被带动向前滚动，使螺帽在丝杠上产生线性位移。
相反，当丝杠向后转动时，滚珠在反向滚动，使螺帽在丝杠上逆向线性位移。
这种滚动过程中，滚珠与螺纹槽之间产生了滚动摩擦力，将转动动能转化为线性动能，从而实现力的传递和位置的变化。
3.优势与应用：滚珠丝杠相比于传统的螺旋丝杠具有许多优势。
首先，滚珠丝杠由于采用滚动摩擦，较传统的螺旋丝杠摩擦损失小，因此具有较高的效率。
其次，滚珠丝杠具有较高的刚性和精度，能够承受较大的负载，并且能够在高速和高精度的工况下工作。
此外，滚珠丝杠还具有较低的回程误差，能够保持较好的重复定位精度。
滚珠丝杠广泛应用于机床、自动化设备、航空航天、印刷机械、电子设备等领域。
例如，在机床上，滚珠丝杠可以用于控制工件台的进给和定位，提高加工精度和生产效率。
在自动化装置中，滚珠丝杠可用于机器人的运动控制，实现精确的定位和复杂的动作。
总之，滚珠丝杠通过将转动运动转化为线性运动，实现了力的传递和位置的变化。
其通过滚动摩擦方式，具有较高的效率、刚性和精度，广泛应用于各个领域，提高了生产效率和加工质量。
滚珠丝杠的工作原理
滚珠丝杠的工作原理滚珠丝杠的工作原理3 n) Y( ~! A- O; g4 F" z8 p( }滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。
它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。
组成及工作原理：+ E, X9 U3 N; t滚珠丝杠螺母副的结构原理图8 o# |% }; k V# b' ?6 N·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。
·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。
而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。
回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。
) ?! @' M F' o1 H. t$ H特点：' a6 M }$ s" l8 V ]( I·传动效率高：机械效率可高达92%~98%。
·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。
& h+ b9 R) p4 Y% u) S4 l- b·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。
经预紧后可消除间隙。
·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。
滚珠丝杆螺母副的消隙·双螺母垫片调隙：( i' ]: i3 y% _3 ~/ ?修磨垫片厚度消隙) f. L+ X% U4 U4 ?4 Y% Z/ K滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。
通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。
当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。
·双螺母螺纹调隙： g* I' Y7 j! j' c用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。
滚珠丝杠原理与用途
滚珠丝杠原理与用途滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
接下来金牛区鑫艾伶建材经营部（133 2O99 4568）为大家介绍滚珠丝杠原理、用途及应用情况。
滚珠丝杠原理：1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠用途：滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。
广泛应用与机床，滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压（双螺母方式、位预压方式）、定压预压。
可根据用途选择适当类型。
丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。
另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。
作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。
滚珠丝杠应用超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。
数控机床滚珠丝杆参数
数控机床滚珠丝杆参数
1.螺距：滚珠丝杆上螺纹的间距，通常以毫米为单位。
螺距的大小直
接影响滚珠丝杆传动的速度和精度。
一般来说，螺距越小，传动速度越大，但精度可能会降低。
2.直径：滚珠丝杆的直径决定了它的强度和刚性。
直径越大，滚珠丝
杆的负载能力越强，刚性也越高。
3.检测精度：滚珠丝杆的检测精度是指在一定条件下的测量精度。
滚
珠丝杆的检测精度取决于制造工艺和加工精度，通常以微米为单位。
4.额定负荷：滚珠丝杆可以承受的最大静态负荷。
额定负荷是设计滚
珠丝杆时必须考虑的关键参数，它直接影响滚珠丝杆的使用寿命和工作可
靠性。
额定负荷通常以牛顿为单位。
5.游隙：滚珠丝杆的游隙是指滚珠在滚珠丝杆上的运动空间。
游隙的
大小影响滚珠丝杆的精度和反馈特性。
一般来说，游隙越小，滚珠丝杆的
精度越高。
6.导程角：滚珠丝杆的导程角是指滚珠在滚珠丝杆螺纹上的运动角度。
导程角的大小决定了滚珠丝杆的传动速度和精度。
以上是一些常见的数控机床滚珠丝杆参数。
在选择和使用滚珠丝杆时，需要根据具体的应用需求和机床类型，结合这些参数综合考虑，以确保滚
珠丝杆能够满足机床的要求，并达到预期的使用效果。
请简述滚珠丝杠的工作原理及应用
滚珠丝杠的工作原理及应用工作原理滚珠丝杠是一种能够将旋转运动转化为直线运动的装置。
它由滚珠、螺纹套、螺纹母和导轨等部分组成。
滚珠丝杠的工作原理如下： 1. 当驱动螺纹套旋转时，滚珠与螺纹母之间的间隙会导致滚珠被挤压出来。
2. 滚珠沿着螺纹母的轨道滚动，将旋转运动转化为直线运动。
3. 直线运动可以通过导轨来实现，从而实现物体在轴向上的移动。
通过调整滚珠的数量、直径和螺纹的间距等参数，可以调节滚珠丝杠的速度、负载能力和精度。
应用滚珠丝杠广泛应用于各个领域，下面是几个常见的应用案例：工业机械设备滚珠丝杠广泛应用于各种工业机械设备中，用于实现线性运动。
例如：- 机床：用于控制刀架、进给系统等的运动。
- 印刷机：用于调整印刷头的位置。
- 模具机械：用于调节模具的开合行程。
- 自动化生产线：用于控制物料输送和装配设备的运动。
机器人和自动化系统滚珠丝杠是机器人和自动化系统中的关键组件。
它们用于实现机器人各个部件的运动，如关节的旋转、臂的伸缩以及机器人的整体移动。
滚珠丝杠在机器人和自动化系统中的应用优势包括高精度、高负载能力和低摩擦等特性。
它们可以确保机器人在执行任务时的精确度和可靠性。
汽车工业滚珠丝杠也在汽车工业中得到广泛应用。
例如： - 车座调节系统：用于调节座椅的前后、上下和倾斜角度。
- 车窗升降系统：用于控制车窗的升降功能。
- 方向盘调节系统：用于调整方向盘的高度和角度。
滚珠丝杠在汽车工业中的应用可以提高驾驶体验，并且可以通过电动或手动控制实现精确的调整。
医疗设备和仪器滚珠丝杠还广泛应用于医疗设备和仪器中。
例如： - 手术台：用于调整手术台的高度、角度和位置。
- CT扫描仪：用于实现仪器部件的移动和旋转。
- 医疗支架：用于调整支架的长度和角度。
滚珠丝杠在医疗设备和仪器中的应用可以实现高精度的位置调整，确保医疗过程的准确性和安全性。
总结滚珠丝杠通过将旋转运动转化为直线运动，广泛应用于工业机械设备、机器人和自动化系统、汽车工业以及医疗设备和仪器中。
滚珠丝杠的工作原理和机械结构解析(两篇)2024
引言：滚珠丝杠作为一种常见的传动装置，广泛应用于机械系统中。
本文将深入探讨滚珠丝杠的工作原理和机械结构，以增进读者对其的了解。
通过对滚珠丝杠的工作原理进行解析，有助于我们更好地理解其工作机制，并在实际应用中选择合适的滚珠丝杠。
概述：滚珠丝杠是一种具有高效、高精度和长寿命的传动装置，其特点在于利用滚珠滚动来传递力量和运动。
滚珠丝杠由丝杠和轴承组成，通过丝杠和滚珠的相互作用，将旋转运动转换为直线运动。
滚珠丝杠的机械结构由丝杠、螺帽、滚珠和导向装置组成，各部件的合理设计对其性能和使用寿命至关重要。
正文内容：1.滚珠丝杠的工作原理解析1.1丝杠作为传动机构的基础1.1.1丝杠的结构和工作原理1.1.2丝杠的传动特性和优势1.2滚珠滚动轴承的运动原理1.2.1滚珠滚动轴承的结构组成1.2.2滚珠滚动轴承的工作原理1.2.3滚珠滚动轴承的摩擦和损耗1.3滚珠丝杠的工作过程1.3.1动力传递的实现1.3.2运动的平稳性和精度1.3.3装配和使用注意事项2.滚珠丝杠的机械结构解析2.1丝杠的材料与加工工艺2.1.1丝杠的材料选择和特性2.1.2丝杠的加工工艺和检测方法2.2螺帽的设计与制造2.2.1螺帽的结构和功能2.2.2螺帽的制造工艺和材料选择2.3滚珠的选型和布置2.3.1滚珠的材料和尺寸选择2.3.2滚珠的布置和装配要求2.4导向装置的设计和调整2.4.1导向装置的结构和作用2.4.2导向装置的调整方法和注意事项2.5丝杠预紧力的控制2.5.1丝杠预紧力的重要性2.5.2丝杠预紧力的控制方法和调整步骤总结：滚珠丝杠作为一种重要的传动装置，其工作原理和机械结构的解析对于我们更好地了解其工作机制具有重要意义。
通过本文的介绍，我们了解到滚珠丝杠的工作原理是基于滚珠滚动实现动力传递和旋转转换为直线运动；滚珠丝杠的机械结构则由丝杠、螺帽、滚珠和导向装置等要素组成，各部件的合理设计对其性能和使用寿命至关重要。
在实际应用中，我们应根据具体情况选择合适的滚珠丝杠，并注意其设计和使用的要点，以确保其性能和可靠性。
滚珠丝杆的介绍
雙螺母螺紋調整法
單螺母預緊法(偏置導程法) 偏置導程法的原理是在螺母中部 將其導程增加一個預壓量，以達到預緊的目的。
目前制造的單螺式滾珠絲杆副的軸向間隙達0.05mm，而雙 螺母式經過預緊調整後其本上能消除軸向間隙。
6. 滾珠絲杆的支承
單推一單推：兩端都裝止推軸承，承受軸向載荷。 這種方式軸向剛度較高；預拉安裝時，須加載荷較大； 軸承壽命比雙推一雙推式低；適宜中速，高精度，並可 用雙推一單推組合。
雙螺母墊片式消隙 ：此種形式結構簡單可靠、剛度好，應用最 為廣泛，在雙螺母間加墊片的形式可由專業生產廠根據用戶要 求事先調整好預緊力，使用時裝卸非常方便。
雙螺母墊片調整法（中間加墊片）
雙螺母墊片調整法（端部加墊片）
雙螺母螺紋式消隙 利用一個螺母上的外螺紋，通過圓螺母調 整兩個螺母的相對軸向位置實現預緊，調整好後用另一個圓螺 母鎖緊。這種結構調整方便，且可在使用過程中，隨時調整， 但預緊力大小不能準確控制。
•傳動效率高，摩擦損失小 滾珠絲杆螺母副的傳動效率η＝0.85 ～0.98，可實現高速運動。 •運動平穩無爬行 由於摩擦阻力小，動、靜摩擦係數之差極小， 故運動平穩，不易出現爬行現象。 •磨損小 精度保持性好，使用壽命長。 •具有運動的可逆性，可以將旋轉運動轉換成直線運動，也可將 直線運動轉換成旋轉運動，即絲杆和螺母均可作主動件或從動件 。
端蓋式：在螺母的端面裝上端蓋板、從端蓋板裏的溝槽經過 以後通過螺母裏的迴圈孔，然後通過端蓋板裏的溝槽回到原 來的地方。 這種循環方式外徑小，可以高速進給。
循環器式：靠螺母上安裝的反向器接通相鄰滾道，使滾珠成單 圈迴圈。循環器的數目與滾珠圈數相等。 這種形式結構緊湊，剛度好，滾珠流通性好，摩擦損失小，但 製造較困難。適用於高靈敏、高精度的進給系統，不宜用於重 載傳動中。
滚珠丝杠的结构和基本知识
滚珠丝杠的结构和原理文章来源：济宁欧特精密机械有限公司访问商铺添加人：ljwgdmy 添加时间：2009-7-6滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠的结构：滚珠丝杠副的结构传统分为内循环结构(以圆形反向器和椭圆形反向器为代表)和外循环结构(以插管为代表)两种。
这两种结构也是最常用的结构。
这两种结构性能没有本质区别，只是内循环结构安装连接尺寸小；外循环结构安装连接尺寸大。
目前，滚珠丝杠副的结构已有10多种，但比较常用的主要有：内循环结构；外循环结构；端盖结构；盖板结构。
滚珠丝杠原理：1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杆，已俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
滚珠丝杠的特点：1、与滑动丝杠副相比驱动力矩为1/3滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2、高精度的保证滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
丝杆模组原理
丝杆模组原理
丝杆模组是一种广泛应用于机械传动领域的零件，其作用是将旋转运动转化为线性运动。
它由丝杆、导轨、螺母和电机等部分组成，可以实现精准的位置控制和力量传递。
丝杆是丝杠和螺母的组合。
螺杆是一种具有螺旋形凸起的轴，在螺杆的表面上切割出电脑数控凸形，螺母则是一种匹配的螺纹零件，通过螺纹的作用，将螺杆的旋转运动转化为线性运动。
丝杆的直径和螺距大小都会影响丝杆的传动效率和负载能力。
通常情况下，丝杆的直径越大，螺距越小，传动效率越高，负载能力也越强。
导轨是丝杆模组中的另一个重要组成部分。
它是一种精密的线性导向装置，通常由滑块和导轨组成。
导轨可以提供丝杆模组的准确位置控制和稳定的支撑，同时也可以减少边缘载荷和摩擦力。
导轨的材料和结构也会对丝杆模组的性能产生影响，通常情况下，导轨的材料应该具有高强度、高刚度和低摩擦系数。
螺母是丝杆模组中的另一个重要组成部分，它是一种匹配的螺纹零件，通过螺纹的作用，将丝杆的旋转运动转化为线性运动，同时还可以提供精准的位置控制和负载能力。
螺母的结构和材料也会影响丝杆模组的性能，通常情况下，螺母应该具有高刚度、高负载能力和低摩擦系数。
电机是丝杆模组中的另一个关键部分，它提供丝杆模组的动力源，通过控制电机的转速和方向，可以实现丝杆模组的精准位置控制和力量传递。
电机的类型和规格也会对丝杆模组的性能产生影响，通常情况下，电机应该具有高转速、高转矩和低噪声等特点。
丝杆模组是一种非常重要的机械传动装置，广泛应用于自动化设备、机械加工、物流输送等领域。
了解丝杆模组的原理和性能，可以有效提高机械系统的性能和可靠性，为工业自动化和智能制造提供有力支持。
丝杆超精磨主要参数
丝杆超精磨主要参数一、引言丝杆超精磨是一种用于传动和定位的重要机械元件，广泛应用于各种机械设备中。
它的性能参数直接影响着机械设备的精度和可靠性。
本文将重点介绍丝杆超精磨的主要参数，包括丝杆直径、丝杆步距、丝杆导程、丝杆螺旋角、丝杆导程误差和丝杆精度等。
二、丝杆直径丝杆直径是指丝杆的外径尺寸，通常使用毫米（mm）作为单位。
丝杆直径的大小直接影响着丝杆的承载能力和刚度。
一般来说，丝杆直径越大，承载能力和刚度就越高，但也会增加成本和重量。
在选择丝杆直径时，需要根据具体应用的负载和精度要求来确定。
三、丝杆步距丝杆步距是指丝杆上相邻两螺纹之间的距离，通常使用毫米（mm）作为单位。
丝杆步距的大小决定了丝杆每转一圈所移动的距离。
较大的步距可以实现较大的快速位移，但会降低精度。
在选择丝杆步距时，需要综合考虑快速移动和精确定位的需求。
四、丝杆导程丝杆导程是指丝杆上螺纹的螺距，即在丝杆上每转一圈所移动的距离，通常使用毫米（mm）作为单位。
丝杆导程决定了丝杆的速度和精度。
较大的导程可以实现较快的速度，但会降低精度。
在选择丝杆导程时，需要根据具体应用的速度和精度要求来确定。
五、丝杆螺旋角丝杆螺旋角是指丝杆螺纹的斜率，通常使用度（°）作为单位。
丝杆螺旋角的大小对丝杆的承载能力和效率有影响。
较大的螺旋角可以提高承载能力和效率，但会增加丝杆的制造难度。
在选择丝杆螺旋角时，需要根据具体应用的负载和效率要求来确定。
六、丝杆导程误差丝杆导程误差是指丝杆导程与理论值之间的差异，通常使用百分比（%）或毫米（mm）作为单位。
丝杆导程误差的大小直接影响着丝杆的定位精度。
较小的导程误差可以实现较高的定位精度，但会增加制造成本。
在选择丝杆导程误差时，需要根据具体应用的精度要求来确定。
七、丝杆精度丝杆精度是指丝杆螺纹的加工精度和表面质量。
丝杆精度的好坏直接影响着丝杆的传动和定位精度。
一般来说，丝杆精度越高，传动和定位精度就越高，但也会增加成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
36/10
10
4.提高传动精度的方法 分析表明，欲提高螺旋副零件传动精度，
其关键在于提高主要零件的制造精度，但实 践中制造精度往往受到工艺及经济条件的制约。
基本思路：
在保证一定零件精度的前提下，通过完善 结构来消除或减少传动误差。 例如：
●采用可调节结构 ●增加补偿结构等
丝杠螺母机构
36/11
11
36/01
1
第5章 精密丝杠螺母机构
本章主要内容：
1.滑动丝杠、螺母传动机构设计及应用 2.滚珠丝杠、螺母传动机构设计及应用
学习过程注意的问题：
●螺纹传动设计相关知识 ●螺纹传动制造工艺知识 （材料、加工、热处理、装配调试） ●螺纹传动精度评价
丝杠螺母机构
36/02
2
基础知识1：螺杆、螺母结构
螺纹主要功能及应用：
利用实时采集的反映位移误差的数字信 号，反馈驱动执行机构，从而使螺母获得准 确的附加补偿角。
常用执行机构动力：
高精度步进电机、伺服电机等控制电机。
关键问题：
补偿机构的设计——涉及机构中零件的制 造精度、安装精度、数字信号采集精度等。
丝杠螺母机构
36/14
14
（2）消除或减小轴向跳（窜）动
丝杠转动过程的轴向跳动将造成周期
油缸
主
动 弹簧 力 重锤
丝杠螺母机构
36/18
18
2）径向调节法
螺母开口，形成 弹性中经，安装 后调整。
在螺母上设计不同结构，使螺母产生 径向收缩，以减小传动副间隙。
螺栓收紧
丝杠螺母机构
36/19
外套螺母收紧
19
3）轴向调节法 利用双螺母轴向预紧消除传动副间隙。
丝杠螺母机构
36/20
20
4）塑料螺母
精密机械传动中，常用滑动螺母结构有螺 母（普通）、半螺母两种结构。
●螺母（普通）
结构紧凑，接半触螺刚母性应好用，传动精度高，但 装配调整较前者麻烦。
●半螺母
结构简单，方便装配调试，但由不对称结 构导致加工困难、受力偏心等缺陷。
36/08
8
3.滑动丝杠螺母传动精度分析
（1）传动精度
主动件实际转角和从动件实际位移保 持理论关系 L 36的0 准T 确程度。
误差，可采取球形端面定位，减小轴肩接
触面积的方法。
球面 定位
车床小拖板（刀架）进给机构
丝杠螺母机构
36/15
15
（3）螺母与滑块的合理连接
合理选择丝杠副从动件（螺母）的 连接方式，减轻丝杠轴线与机构执行件 滑动方向不平行对传动误差的影响。
●直接连接 ●浮动连接 ●弹性连接
丝杠螺母机构
36/16
16
2）差动传动
差动传动机构用于高精、微量进给，多 数情况包含两个不等螺距的滑动丝杠副。
●丝杠转动并轴向移动，螺母轴向差动
（动并轴向移动
（两套丝杠副，见表中图6）
●丝杠转动轴向静止，螺母转动并轴向差动
（一套丝杠副）
丝杠螺母机构
36/07
7
2.滑动螺母结构
聚乙烯或聚酰胺(尼龙)制成的塑料螺
母结构。用金属压圈压紧，利用塑料的弹
性变形来消除间隙。
此结构简单，耐磨性好，且不需润滑。
塑料 螺母
调节 螺母
丝杠螺母机构
36/21
21
（5）丝杠支承
丝杠支承是丝杠螺母机构中的重要
组成部分，它的结构形式和安排布置，
对传动精度影响也很大。滚动、滑动轴承座
基本形式：
滑动轴承、滚动轴承、轴承组合
●连接、紧固 ●管道接口密封 ●传动（运动、动力）
基础知识2： 精密丝杠、螺母机构应用特征
●旋转、直线运动转换 ●小负荷、高精度 ●小、微量运动传递
丝杠螺母机构
36/03
滚珠丝杆
滑动丝杆
3
主要内容：
§5.1 滑动丝杠螺母机构 ①传动方案
②精度分析
1.机构特点及应用
③支撑结构
（1）螺纹常用牙形
④材料选择
丝杠螺母机构
36/05
5
（3）滑动丝杠螺母传动的应用
1）四种基本传动（见P158表5-1；1-4图）
●丝杠转动，螺母轴向移动 ●丝杠转动并轴向移动，螺母静止 ●丝杠轴向移动，螺母转动 ●丝杠静止，螺母转动并轴向移动
传动方案选择的依据，应根据具体设备 功能、结构的传动需要。
丝杠螺母机构
36/06
6
第一节 概述
12
本补偿方案评价：
用机械方法进行误差补偿受诸多因素影响， 存在一定局限，仅用于特殊场合。
存在的问题： ●机械凸轮本身的制造精度如何保证？ ●跟踪系统的复杂程度
滚动摩擦——相关零件精度 滑动摩擦——运动磨损
●实际空间的可行性 ●经济性——辅助机构的性价比
丝杠螺母机构
36/13
13
2）累积误差的电气系统补偿
基本要求：
螺母 丝杠
（1）误差补偿机构
1）螺距误差的机械补偿 导杆 凸轮
在每一旋转周期内，用专门机构使螺母在 移动的过程中获得设定的附加转角，用以弥补 因螺距误差（温度误差）的影响。
例：如图5-8，凸轮补偿结构
●测量螺母运动位置的实际误差
●设计直线凸轮（靠模）
●导杆摆动使螺母偏转产生附加转角。
丝杠螺母机构
36/12
1.电磁振动料斗
上次课程主要内容：
工作原理：选择激励频率实现机械共振
阻尼因素：亚共振状态效果最佳
2.结构参数设计
●振动角β●螺旋升角α●弹簧偏角
R
r
●料斗外径D外●通道螺距t ●料斗高度H
3.弹性系统设计
●系统刚性与固有频率●振动相当质量；
●频率比λ ●弹簧参数（d、h、b）
丝杠螺母机构
如图梯形螺纹——牙形角α=30°
大径D(d) 小径D1(d1) 中径D2(d2)
丝杠螺母机构
36/04
4
（2）滑动丝杠副结构特点
●结构简单、紧凑，加工方便 ●降速比大（自锁）、运动平稳 ●便于保证和提高传动精度 ●摩擦阻力相对大，传动效率低 ●存在侧向间隙，有反向空程 ●微量、低速进给有爬行现象
螺纹副应 用的局限
（4）消除或减少螺旋传动空程
空程现象：
丝杠转动方向改变时，需要丝杠反转 某一角度后，螺母才开始反向移动。
形成的原因：
●丝杠与螺母的配合间隙 ●丝杠安装（轴承处）存在轴向间隙 ●丝杠副从动件与滑动件连接处间隙
丝杠螺母机构
36/17
17
消除间隙的常用方法：
1）单面接触法 施加一定的单
向主动力，使驱动 面始终单向接触。
（2）造成误差的主要因素
●丝杠、螺母的制造误差
齿形误差
●支承及导向部分误差
●安装误差
丝杠螺母机构
36/09
9
（3）从动件传动误差分析
上述三大因素造成机构运动输出的误
差，该综合误差可表达为： 周期误差
径向 轴向
综合误差
螺纹线
输
累积误差
出
相关零件
基础件、支
误
误差
撑件等
差
安装误差
偏斜、错位等
丝杠螺母机构
