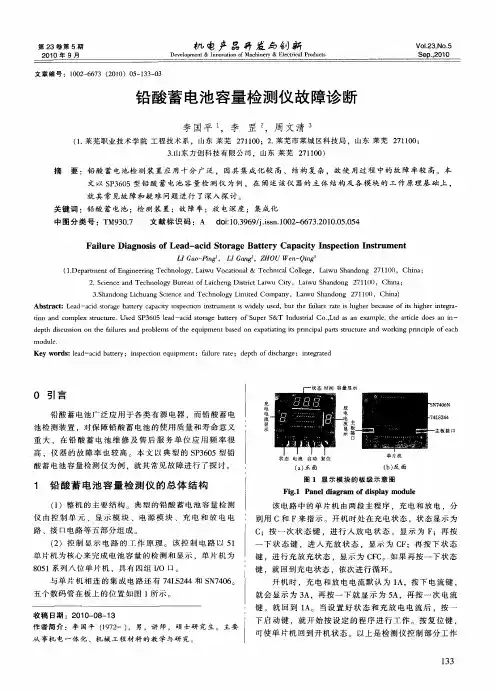

铅酸蓄电池容量检测仪故障诊断

李国平１，李罡２，周文清３

（１．莱芜职业技术学院工程技术系，山东莱芜２７１１００；２．莱芜市莱城区科技局，山东莱芜２７１１００；

３．山东力创科技有限公司．山东莱芜２７１１００）

摘要：铅酸蓄电池检测装置应用十分广泛，因其集成化较高、结构复杂，故使用过程中的故障率较高。本文以ＳＰ３６０５型铅酸蓄电池容量检测仪为例．在阐述该仪器的主体结构及各模块的工作原理基础上。

就其常见故障和疑难问题进行了深入探讨。

关键词：铅酸蓄电池；检测装置；故障率；放电深度：集成化

中图分类号：ＴＭ９３０．７文献标识码：Ａｄｏｉ：１０．３９６９／ｉ．ｉｓｓｎ．１００２—６６７３．２０１０．０５，０５４

ＦａｉｌｕｒｅＤｉａｇｎｏｓｉｓｏｆＬｅａｄ－ａｃｉｄＳｔｏｒａｇｅＢａｔｔｅｒｙＣａｐａｃｉｔｙＩｎｓｐｅｃｔｉｏｎＩｎｓｔｒｕｍｅｎｔ

ＬＩＣｕｏ－Ｐｉｒ留，ＬＩＧ孵，ＺＨＯＵＷｅｎ－Ｑｉｎ９３

（１．ＤｅｐａｒｔｍｅｎｔｏｆＥｎｇｉｎｅｅｒｉｎｇＴｅｃｈｎｏｌｏｇｙ，ＬａｉｗｕＶｏｃａｔｉｏｎａｌ＆ＴｅｃｈｎｉｃａｌＣｏｌｌｅｇｅ。ＬａｉｗｕＳｈａｎｄｏｎｇ２７１１００．Ｃｈｉｎａ；

２．ＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｕｒｅａｕｏｆＬａｉｃｈｅｎｇＤｉｓｔｒｉｃｔＬａｉｗｕＣｉｔｙ，ＬａｉｗｕＳｈａｎｄｏｎｇ２７１１００。Ｃｈｉｎａ；

３．ＳｈａｎｄｏｎｇＬｉｃｈｕａｎｇＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＬｉｍｉｔｅｄＣｏｍｐａｎｙ，ＬａｉｗｕＳｈａｎｄｏｎｇ２７１１００，Ｃｈｉｎａ）

Ａｂｓｔｒａｃｔ：Ｌｅａｄ—ａｃｉｄｓｔｏｒａｇｅｂａｔｔｅｒｙｃａｐａｃｉｔｙｉｎｓｐｅｃｔｉｏｎｉｎｓｔｒｕｍｅｎｔｉｓ谢ｄｅｂｕｓｅｄ，ｂｕｔｔｈｅｆａｉｌｕｒｅｉｓｈｉｇｈｅｒｂｅｃａｕｓｅｏｆｉｔｓｈｉｇｈｅｒｉｎｔｅｇｒａ－ｔｉｏｎａｎｄｃｏｍｐｌｅｘｓｔｒｕｃｔｎｒｅ．ＵｓｅｄＳＰ３６０５ｌｅａｄ—ａｃｉｄｓｔｏｒａｇｅｂａｔｔｅｒｙｏｆＳｕｐｅｒＳ＆ＴＩｎｄｕｓｔｒｉａｌＣｏ．，Ｌｔｄｅｘａｍｐｌｅ，ｔｈｅａｒｔｉｃｌｅｄｏｅｓｉｎ—ｄｅｐｔｈｄｉｓｃｕｓｓｉｏｎｔｈｅｆａｉｌｕｒｅｓａｎｄｐｒｏｂｌｅｍｓｏｆｔｈｅｅｑｕｉｐｍｅｎｔｂａＳｅｄｅｘｐａｔｉａｔｉｎｇｉｔｓｐｒｉｎｃｉｐａｌｐａｒｔｓｓｔｌ－ＵｃＵｌｒｅａｎｄｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅｏｆｅａｃｈｍｏｄｕｌｅ．

Ｋｅｙｗｏｒｄｓ：ｌｅａｄ—ａｃｉｄｂａｔｔｅｒｙ；ｉｎｓｐｅｃｔｉｏｎｅｑｕｉｐｍｅｎｔ；ｆａｉｌｕｒｅｒａｔｅ；ｄｅｐｔｈｏｆｄｉｓｃｈａｒｇｅ；ｉｎｔｅｇｒａｔｅｄ

Ｏ引言

铅酸蓄电池广泛应用于各类有源电器．而铅酸蓄电

池检测装置，对保障铅酸蓄电池的使用质量和寿命意义

重大。在铅酸蓄电池维修及售后服务单位应用频率很

高。仪器的故障率也较高。本文以典型的ＳＰ３６０５型铅

酸蓄电池容量检测仪为例，就其常见故障进行了探讨。

１铅酸蓄电池容量检测仪的总体结构（１）整机的主要结构。典型的铅酸蓄电池容量检测仪由控制单元、显示模块、电源模块、充电和放电电路、接口电路等五部分组成。

（２）控制显示电路的工作原理。该控制电路以５ｌ单片机为核心来完成电池容量的检测和显示．单片机为８０５１系列八位单片机，具有四组Ｉ，ｏ口。

与单片机相连的集成电路还有７４Ｌｓ２４４和ｓＮ７４０６。五个数码管在板上的位置如图ｌ所示。

收稿日期：２０１０－０８—１３

作者简介：李国平（１９７２一），男。讲师。硕士研究生。主要从事机电一体化、机械工程材料的教学与研究。

图ｌ显示模块的板级示意图

Ｆｉｇ．１Ｐａｎｅｌｄｉａｇｒａｍｏｆｄｉｓｐｌａｙｍｏｄｕｌｅ

该电路中的单片机由两段主程序，充电和放电，．分别用Ｃ和Ｆ来指示。开机时处在充电状态，状态显示为Ｃ；按一次状态键，进行人放电状态，显示为Ｆ；再按一下状态键，进入充放状态。显示为ＣＦ；再按下状态键，进行充放充状态，显示为ＣＦＣ。如果再按一下状态键，就回到充电状态，依次进行循环。

开机时，充电和放电电流默认为ｌＡ，按下电流键，就会显示为３Ａ，再按一下就显示为５Ａ，再按一次电流键，就回到ｌＡ。当设置好状态和充放电电流后，按一下启动键，就开始按设定的程序进行工作。按复位键，可使单片机回到开机状态。以上是检测仪控制部分工作
