仓库管理系统数据字典
仓库管理系统的数据字典
仓库管理系统的数据字典标题：仓库管理系统的数据字典引言概述：仓库管理系统是企业日常运营中不可或缺的重要组成部分，通过对仓库管理系统的数据字典进行详细的定义和说明，可以帮助企业更好地理解和管理数据，提高运营效率和准确性。
一、仓库管理系统数据字典的概述1.1 数据字典的定义和作用数据字典是对系统中所有数据元素进行详细定义和说明的文档，包括数据元素的名称、数据类型、长度、取值范围等信息，可以帮助用户更好地理解和管理数据。
1.2 数据字典的重要性数据字典是仓库管理系统的重要组成部分，可以帮助企业更好地管理数据，提高数据的准确性和一致性，降低数据冗余和错误的发生概率。
1.3 数据字典的编制原则数据字典的编制需要遵循一定的原则，包括准确性、完整性、一致性、可理解性和易维护性等，确保数据字典的有效性和可靠性。
二、仓库管理系统数据字典的组成2.1 数据元素的名称和标识数据字典中包括对每个数据元素的名称和唯一标识，用于区分不同的数据元素。
2.2 数据元素的数据类型和长度数据字典中还包括对每个数据元素的数据类型和长度的定义，确保数据的格式和规范性。
2.3 数据元素的取值范围和约束条件数据字典中还包括对每个数据元素的取值范围和约束条件的定义，确保数据的有效性和一致性。
三、仓库管理系统数据字典的维护和更新3.1 数据字典的维护责任人在企业中需要明确数据字典的维护责任人，负责对数据字典进行定期维护和更新。
3.2 数据字典的更新频率数据字典需要根据实际情况定期更新，确保数据字典的及时性和准确性。
3.3 数据字典的变更管理数据字典的变更需要进行严格的管理，确保数据字典的变更不会影响系统的正常运行和数据的准确性。
四、仓库管理系统数据字典的应用4.1 数据字典的查询和检索数据字典可以帮助用户快速查询和检索系统中的数据元素，提高工作效率和准确性。
4.2 数据字典的数据分析和报表数据字典可以帮助用户进行数据分析和生成报表，帮助企业更好地了解和管理数据。
仓库管理系统的数据字典
仓库管理系统的数据字典1. 仓库基本信息表字段：- 仓库编号：用于唯一标识仓库的编号，为主键。
- 仓库名称：记录仓库的名称，用于区分不同的仓库。
- 仓库地址：记录仓库的具体地址信息。
- 仓库管理员：记录负责该仓库管理的管理员姓名。
- 仓库容量：记录仓库的可用容量，以适当的单位表示，如平方米或立方米。
- 创建日期：记录仓库的创建日期。
2. 物料信息表字段：- 物料编号：用于唯一标识物料的编号，为主键。
- 物料名称：记录物料的名称，用于区分不同的物料。
- 物料类型：记录物料的类型，如原材料、成品等。
- 物料规格：记录物料的规格信息，如尺寸、重量等。
- 单位：记录物料的计量单位，如个、箱、千克等。
- 最小库存量：记录物料的最小库存量，用于库存管理和补货。
- 最大库存量：记录物料的最大库存量，用于库存管理和补货。
3. 入库单表字段：- 入库单号：用于唯一标识入库单的编号，为主键。
- 入库日期：记录入库单的日期。
- 仓库编号：记录入库单所属的仓库编号，与仓库基本信息表关联。
- 物料编号：记录入库的物料编号，与物料信息表关联。
- 入库数量：记录入库的物料数量。
- 入库人：记录执行入库操作的人员姓名。
4. 出库单表字段：- 出库单号：用于唯一标识出库单的编号，为主键。
- 出库日期：记录出库单的日期。
- 仓库编号：记录出库单所属的仓库编号，与仓库基本信息表关联。
- 物料编号：记录出库的物料编号，与物料信息表关联。
- 出库数量：记录出库的物料数量。
- 出库人：记录执行出库操作的人员姓名。
5. 库存信息表字段：- 仓库编号：记录库存所属的仓库编号，与仓库基本信息表关联。
- 物料编号：记录库存的物料编号，与物料信息表关联。
- 当前库存量：记录物料的当前库存量。
- 可用库存量：记录物料的可用库存量，即当前库存量减去已分配的库存量。
- 已分配库存量：记录物料的已分配库存量，即已经被出库但尚未出库完成的库存量。
6. 库存操作日志表字段：- 操作日志编号：用于唯一标识操作日志的编号，为主键。
ER图、数据字典、对象图
---------------------------------------------------------------最新资料推荐------------------------------------------------------ER图、数据字典、对象图供应商原料合同仓库出库入库订货验货名称企业性质税号开户账号地址联系人电话开户银行单价原料编码原料名所属类别电话数量计量单位负责人地址容量电话合同号合同双方订单号备注合同日期金额订购数量原料品名供应商仓库管理系统ER图NMN111NNN验货单出库单入库单数据结构编号：001单位表所有计量单位，并且可扩展据结构编号：002类别表所有原料类别且可扩展据结构编号：003表息属类别+计量单位+备注据结构编号：004商信息表名称+所在地区+企业性质+企业地址+邮政编码+开户银行+开户账据结构编号：005数据结构名称：计量简述：用于维护系统所用到的组成：计量单位编号+计量单位名称数数据结构名称：原料简述：用于维护系统所用到的组成：原料类别编号+原料类别名称数数据结构名称：原料简述：保存原料的基本信组成：原料编码+原料品名+所数数据结构名称：1 / 3供应简述：供应商的基本信息组成：供应商编号+供应商号+税号+电话+传真+联系人+手机+BP 机数数据结构名称：合同表息料品名+订购数量+供应商+订单号+备注据结构编号： 006记录表料品名+计量单位+数量+单价+金额+收料单号+仓库+合同号据结构编号：007记录表料品名+计量单位+数量+单价+金额+领料单号+仓库+合同号据流编号：010单料所要核对的单据库记录表据结构/天*数据项的定义太多太繁杂省略**正在挖掘中**简述：保存合同的基本信组成：合同编号+合同日期+原数数据结构名称：入库简述：记录原料入库的信息组成：收货日期+入库方式+原数数据结构名称：出库简述：记录原料出库的信息组成：发货日期+出库方式+原数数据流名称：验货简述：为原料收料和领数据流来源：验货处理功能数据流去向：---------------------------------------------------------------最新资料推荐------------------------------------------------------ 入库记录表、出数据流组成：入库记录数据结构、出库记录数流通量：50 份/天高峰流通量：49 份***数据存储的定义、处理过程的定义3 / 3。
仓库管理系统的数据字典

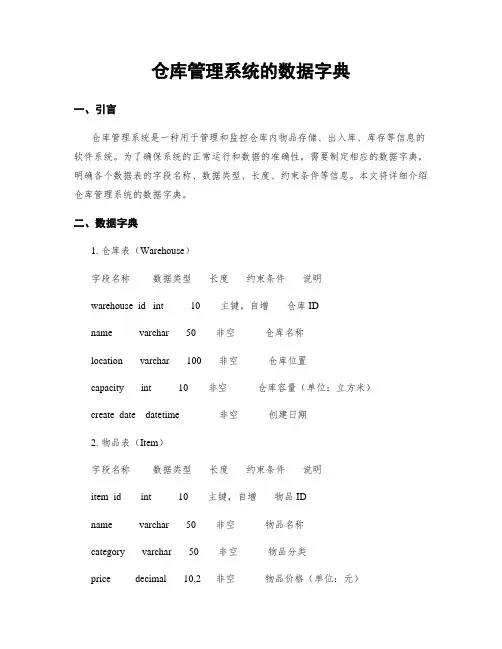

仓库管理系统的数据字典一、引言仓库管理系统是一种用于管理和监控仓库内物品存储、出入库、库存等信息的软件系统。
为了确保系统的正常运行和数据的准确性，需要制定相应的数据字典，明确各个数据表的字段名称、数据类型、长度、约束条件等信息。
本文将详细介绍仓库管理系统的数据字典。
二、数据字典1. 仓库表（Warehouse）字段名称数据类型长度约束条件说明warehouse_id int 10 主键，自增仓库IDname varchar 50 非空仓库名称location varchar 100 非空仓库位置capacity int 10 非空仓库容量（单位：立方米）create_date datetime 非空创建日期2. 物品表（Item）字段名称数据类型长度约束条件说明item_id int 10 主键，自增物品IDname varchar 50 非空物品名称category varchar 50 非空物品分类price decimal 10,2 非空物品价格（单位：元）create_date datetime 非空创建日期3. 入库表（Inbound）字段名称数据类型长度约束条件说明inbound_id int 10 主键，自增入库IDitem_id int 10 外键，物品表入库物品ID warehouse_id int 10 外键，仓库表入库仓库ID quantity int 10 非空入库数量inbound_date datetime 非空入库日期4. 出库表（Outbound）字段名称数据类型长度约束条件说明outbound_id int 10 主键，自增出库IDitem_id int 10 外键，物品表出库物品ID warehouse_id int 10 外键，仓库表出库仓库ID quantity int 10 非空出库数量outbound_date datetime 非空出库日期5. 库存表（Inventory）字段名称数据类型长度约束条件说明inventory_id int 10 主键，自增库存IDitem_id int 10 外键，物品表物品IDwarehouse_id int 10 外键，仓库表仓库IDquantity int 10 非空当前库存数量6. 用户表（User）字段名称数据类型长度约束条件说明user_id int 10 主键，自增用户IDusername varchar 50 非空用户名password varchar 50 非空密码role varchar 50 非空用户角色（管理员、操作员等）三、总结以上是仓库管理系统的数据字典，包括仓库表、物品表、入库表、出库表、库存表和用户表。
仓库管理系统的数据字典
仓库管理系统的数据字典引言概述：仓库管理系统是一种用于管理仓库内物品存储、出入库等操作的系统。
数据字典是仓库管理系统中的重要组成部份，用于定义和描述系统中所使用的数据元素和数据结构。
本文将详细阐述仓库管理系统的数据字典，包括数据字典的定义、作用、结构和示例。
正文内容：1. 数据字典的定义1.1 数据字典的概念数据字典是仓库管理系统中的一种文档或者工具，用于记录和描述系统中所使用的数据元素和数据结构。
它包含了数据元素的名称、类型、长度、取值范围等信息，以及数据元素之间的关系和依赖。
1.2 数据字典的作用数据字典在仓库管理系统中起到了至关重要的作用。
首先，它提供了对系统中所使用的数据元素的全面和准确的定义，使得系统开辟人员能够清晰地理解和使用这些数据元素。
其次，数据字典为系统设计和开辟提供了参考和指导，减少了开辟过程中的不确定性和错误。
此外，数据字典还为系统的维护和升级提供了便利，使得系统的改动和扩展更加高效和可靠。
1.3 数据字典的结构数据字典通常由多个部份组成，包括数据元素的定义、数据元素的属性、数据元素之间的关系和依赖等。
在数据元素的定义部份，需要包括数据元素的名称、类型、长度、取值范围等信息。
在数据元素的属性部份，需要包括数据元素的描述、用途、格式等信息。
在数据元素之间的关系和依赖部份，需要描述数据元素之间的关系和依赖关系，如主键、外键等。
2. 数据字典的内容2.1 仓库管理系统的基本数据元素在仓库管理系统中，常见的基本数据元素包括仓库编号、物品编号、物品名称、物品数量等。
这些数据元素用于记录和管理仓库中的物品信息，对于实现仓库管理的各项功能至关重要。
2.2 仓库管理系统的数据结构仓库管理系统的数据结构包括仓库信息表、物品信息表、出入库记录表等。
仓库信息表用于记录仓库的基本信息，如仓库编号、仓库名称、仓库地址等。
物品信息表用于记录物品的基本信息，如物品编号、物品名称、物品数量等。
出入库记录表用于记录物品的出入库操作，包括出入库时间、出入库类型、出入库数量等。
数据字典实例
数据字典实例现行产品库存管理系统的业务流程图如图1所示。
图1 业务流程图数据流程分析1. 现行系统的顶层数据流程图如图2所示。
对顶层图中的数据流“l 、2、3、4”说明如下：图2 顶层DFD“1”：车间产品入库单。
“2”：销售科开出的有效零售产品出库单。
“3”：销售科开出的有效批发产品出库单。
“4”：仓库制作的产品库存收发存月报表。
2. 第一层数据流程图如图3所示。
图3中的数据流“1、2、3、4”与图4中的数据流“1、2、3、4”相同。
图3 第一层DFD3. 第二层数据流程图如图4所示。
图4 第二层DFD现对图4中的数据流说明如下：“l，2，3，4”：其意义与图2中的相同。
“5”：产品入库单上的数据。
“6”：零售出库单上的数据。
“7”：批发出库单上的数据。
“8”：入库流水帐上的当日按产品名称、规格分别累计的数据。
“9”：零售出库流水帐上的当日按产品名称、规格分别累计的数据。
“10”：批发出库流水帐上的当日按产品名称、规格分别累计的数据。
“11”：获得的“8，9，10”数据。
“12”：库存台帐上的当月按产品名称、规格分别累计的数据和其它加工处理后的数据。
数据字典：1. 数据流字典1) 数据流名称：产品入库单标识符：F1数据结构：01产品入库单02日期（RQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位代码（DWDM） PIC X02单位（DW） PIC X（4）02规格代码（GGDM） PIC XX02规格（GG） PIC X（10）02入库数量（RKSL） PIC 9（6）排列方式：按（入库日期+产品代码）升序排列流量：最大 50张／日平均30张／日来源：生产车间去向：产品入库处理2) 数据流名称：产品出库单标识符：F2数据结构：01产品出库单02日期（RQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位代码（DWDM） PIC X.02单位（DW） PIC X（4）02规格代码（GGDM） PIC XX02规格（GG） PIC X（10）02备注03零售出库数量（LSSL） PIC 9（6）03批发出库数量（PFSL） PIC 9（6）排列方式：按（日期十产品代码）升序排列流量：最大：70张／日平均：50张／日来源：销售科去向：产品出库处理3) 数据流名称：仓库产品收发存月报表标标识符：F3数据结构：01收发存月报表02日期（BBRQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位（DW） P1CX（4）02本月累计入库数量（RKSL） PIC 9（8）02本月累计零售数量（LSSL） PIC 9（8）02本月累计批发数量（PFSL） PIC 9（8）02库存数量（KCSL） PIC 9（8）排列方式：按日期排列流量：最大：1份／月平均：1份／月来源：仓库统计分析去向：主管部门其它中间过程的数据流描述省略。
仓库管理系统的数据字典
（2）数据字典数据字典是对描述数据流程图中的数据项、数据流、数据存储、加工处理逻辑等组成部分的严格定义，下面是本系统的数据字典（由于篇幅原因，在此仅给出部分）。
①数据项的定义数据项编号：1-01数据项名称：商品编号别名：无简述：某种商品的编号类型：字符型长度：8字节取值范围：数字+英文字母数据项编号：1-02数据项名称：单价别名：购入单价简述：某种商品的购入单价类型：数值型长度：10位，小数位2位取值范围：0.00－9999999.99数据项编号：1-03数据项名称：库存数量别名：实际库存数量简述：某种商品的库存数量类型：数值型长度：5位整数取值范围：0－99999②数据流的定义数据流名称：入库单编号：F1简述：采购人员填写的商品入库凭单数据流来源：采购人员数据流去向：登记库存台账数据流组成：日期 + 入库单编号 + 商品编号 + 购入数量流通量：25份/天高峰流通量：50份/天数据流名称：发货单编号：F2简述：供应商填写的商品发货凭单数据流来源：供应商数据流去向：登记合同台账数据流组成：日期 + 发货单编号 + 供应商编号 + 商品编号 + 发货数量流通量：25份/天高峰流通量：50份/天数据流名称：取货单编号：F3简述：库管员填写的要求车间取货凭单数据流来源：库管员数据流去向：车间数据流组成：日期 + 车间编号 + 商品编号 + 数量流通量：25份/天高峰流通量：50份/天③数据存储的定义数据存储的名称：库存台账数据存储编号：D1简述：记录商品的编号、名称、单价与库存数量等信息数据存储组成：商品编号 + 购入单价 + 库存数量关键字：商品编号数据存储的名称：合同台账数据存储编号：D2简述：记录合同的编号、供应商编号、货物编号、单价与购入数量等信息数据存储组成：合同编号 + 供应商编号 + 商品编号 + 单价 + 购入数量 + 日期 + 合同状态关键字：合同编号数据存储的名称：计划台账数据存储编号：D3简述：记录计划的编号、车间编号、商品编号、数量等信息数据存储组成：计划编号 + 供应商编号 + 商品编号 + 数量 + 日期 + 计划状态关键字：计划编号数据存储的名称：供应商信息数据存储编号：D4简述：记录供应商的编号，名称，地址，电话，传真，银行帐号数据存储组成：供应商编号 + 名称 + 地址 + 电话 + 传真 + 银行帐号关键字：供应商编号数据存储的名称：商品信息数据存储编号：D5简述：记录库存商品的编号，类别，名称，规格，单价，单位，存放位置，用途数据存储组成：商品编号 + 名称 + 类别 + 规格 + 单价 + 单位 + 存放位置 + 用途关键字：商品编号数据存储的名称：车间信息数据存储编号：D6简述：记录车间的编号，名称，联系人，电话数据存储组成：车间编号 + 名称 + 联系人 + 电话关键字：车间编号数据存储的名称：用户信息数据存储编号：D7简述：记录用户名称、密码和权限数据存储组成：用户名 + 密码 + 权限关键字：用户名④处理逻辑的定义处理名：库存检查编号：P1输入：数据流F5输出：数据流F6描述：当车间将计划单发给库管员后，库管员要将计划单与库存台账进行比较，看是否需要订货。
仓库管理系统的数据字典
仓库管理系统的数据字典引言概述：仓库管理系统是一个用于管理仓库库存、出入库记录、货物追踪等的软件系统。
数据字典是指对于系统中使用的各种数据项进行定义和说明的文档，它对于系统的开辟、维护和使用都具有重要意义。
本文将详细介绍仓库管理系统的数据字典，包括库存管理、出入库记录、货物追踪、供应商信息和客户信息五个部份。
一、库存管理：1.1 商品信息- 商品编号：每一个商品在系统中的惟一标识符- 商品名称：商品的名称- 商品分类：商品所属的分类，如食品、日用品等- 商品规格：商品的规格和型号描述- 商品数量：当前仓库中该商品的数量- 商品单价：商品的单价1.2 仓库信息- 仓库编号：每一个仓库在系统中的惟一标识符- 仓库名称：仓库的名称- 仓库地址：仓库所在的详细地址- 仓库管理员：负责该仓库管理的人员姓名- 仓库容量：仓库可容纳的货物数量1.3 库存记录- 记录编号：每一个库存记录在系统中的惟一标识符 - 商品编号：该记录对应的商品编号- 仓库编号：该记录对应的仓库编号- 入库时间：该记录的入库时间- 出库时间：该记录的出库时间- 入库数量：该记录的入库数量- 出库数量：该记录的出库数量二、出入库记录：2.1 入库记录- 入库编号：每一个入库记录在系统中的惟一标识符 - 商品编号：该记录对应的商品编号- 仓库编号：该记录对应的仓库编号- 入库时间：该记录的入库时间- 入库数量：该记录的入库数量- 入库人员：执行该入库操作的人员姓名2.2 出库记录- 出库编号：每一个出库记录在系统中的惟一标识符 - 商品编号：该记录对应的商品编号- 仓库编号：该记录对应的仓库编号- 出库时间：该记录的出库时间- 出库数量：该记录的出库数量- 出库人员：执行该出库操作的人员姓名2.3 盘点记录- 盘点编号：每一个盘点记录在系统中的惟一标识符- 盘点时间：该记录的盘点时间- 盘点人员：执行该盘点操作的人员姓名- 盘点结果：盘点后的库存数量和实际数量的差异三、货物追踪：3.1 货物追踪记录- 追踪编号：每一个货物追踪记录在系统中的惟一标识符- 定单编号：该记录对应的定单编号- 商品编号：该记录对应的商品编号- 追踪时间：该记录的追踪时间- 货物状态：货物在不同阶段的状态描述，如已发货、运输中、已签收等3.2 物流信息- 物流编号：每一个物流信息在系统中的惟一标识符- 定单编号：该物流信息对应的定单编号- 运输方式：货物的运输方式，如陆运、空运等- 运输起始地：货物的起始地点- 运输目的地：货物的目的地点- 运输状态：货物在运输过程中的状态描述3.3 交易记录- 交易编号：每一个交易记录在系统中的惟一标识符 - 定单编号：该交易记录对应的定单编号- 交易时间：该交易记录的交易时间- 交易金额：该交易记录的交易金额- 交易方式：交易的支付方式，如现金、银行转账等四、供应商信息：4.1 供应商基本信息- 供应商编号：每一个供应商在系统中的惟一标识符 - 供应商名称：供应商的名称- 供应商地址：供应商的详细地址- 供应商联系人：供应商的联系人姓名- 供应商联系电话：供应商的联系电话4.2 供应商产品信息- 产品编号：每一个产品在系统中的惟一标识符- 产品名称：产品的名称- 产品分类：产品所属的分类- 产品价格：产品的价格- 产品描述：产品的详细描述4.3 供应商评价信息- 评价编号：每一个评价记录在系统中的惟一标识符 - 供应商编号：该评价记录对应的供应商编号- 评价时间：该评价记录的评价时间- 评价内容：对供应商的评价内容- 评价人员：对供应商进行评价的人员姓名五、客户信息：5.1 客户基本信息- 客户编号：每一个客户在系统中的惟一标识符- 客户名称：客户的名称- 客户地址：客户的详细地址- 客户联系人：客户的联系人姓名- 客户联系电话：客户的联系电话5.2 客户定单信息- 定单编号：每一个定单在系统中的惟一标识符- 客户编号：该定单对应的客户编号- 定单时间：该定单的下单时间- 定单金额：该定单的总金额- 定单状态：定单的状态描述，如待发货、已发货等5.3 客户评价信息- 评价编号：每一个评价记录在系统中的惟一标识符- 客户编号：该评价记录对应的客户编号- 评价时间：该评价记录的评价时间- 评价内容：对客户的评价内容- 评价人员：对客户进行评价的人员姓名通过以上对仓库管理系统的数据字典的详细介绍，我们可以清晰地了解系统中各个数据项的定义和说明，为系统的开辟、维护和使用提供了重要的参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）数据字典
数据字典是对描述数据流程图中的数据项、数据流、数据存储、加工处理逻辑等组成部分的严格定义，下面是本系统的数据字典（由于篇幅原因，在此仅给出部分）。
①数据项的定义
数据项编号：1-01
数据项名称：商品编号
别名：无
简述：某种商品的编号
类型：字符型
长度：8字节
取值范围：数字+英文字母
数据项编号：1-02
数据项名称：单价
别名：购入单价
简述：某种商品的购入单价
类型：数值型
长度：10位，小数位2位
取值范围：0.00－9999999.99
数据项编号：1-03
数据项名称：库存数量
别名：实际库存数量
简述：某种商品的库存数量
类型：数值型
长度：5位整数
取值范围：0－99999
②数据流的定义
数据流名称：入库单
编号：F1
简述：采购人员填写的商品入库凭单
数据流来源：采购人员
数据流去向：登记库存台账
数据流组成：日期 + 入库单编号 + 商品编号 + 购入数量
流通量：25份/天
高峰流通量：50份/天
数据流名称：发货单
编号：F2
简述：供应商填写的商品发货凭单
数据流来源：供应商
数据流去向：登记合同台账
数据流组成：日期 + 发货单编号 + 供应商编号 + 商品编号 + 发货数量
流通量：25份/天
高峰流通量：50份/天
数据流名称：取货单
编号：F3
简述：库管员填写的要求车间取货凭单
数据流来源：库管员
数据流去向：车间
数据流组成：日期 + 车间编号 + 商品编号 + 数量
流通量：25份/天
高峰流通量：50份/天
③数据存储的定义
数据存储的名称：库存台账
数据存储编号：D1
简述：记录商品的编号、名称、单价与库存数量等信息
数据存储组成：商品编号 + 购入单价 + 库存数量
关键字：商品编号
数据存储的名称：合同台账
数据存储编号：D2
简述：记录合同的编号、供应商编号、货物编号、单价与购入数量等信息
数据存储组成：合同编号 + 供应商编号 + 商品编号 + 单价 + 购入数量 + 日期 + 合同状态
关键字：合同编号
数据存储的名称：计划台账
数据存储编号：D3
简述：记录计划的编号、车间编号、商品编号、数量等信息
数据存储组成：计划编号 + 供应商编号 + 商品编号 + 数量 + 日期 + 计划状态
关键字：计划编号
数据存储的名称：供应商信息
数据存储编号：D4
简述：记录供应商的编号，名称，地址，电话，传真，银行帐号
数据存储组成：供应商编号 + 名称 + 地址 + 电话 + 传真 + 银行帐号
关键字：供应商编号
数据存储的名称：商品信息
数据存储编号：D5
简述：记录库存商品的编号，类别，名称，规格，单价，单位，存放位置，用途
数据存储组成：商品编号 + 名称 + 类别 + 规格 + 单价 + 单位 + 存放位置 + 用途
关键字：商品编号
数据存储的名称：车间信息
数据存储编号：D6
简述：记录车间的编号，名称，联系人，电话
数据存储组成：车间编号 + 名称 + 联系人 + 电话
关键字：车间编号
数据存储的名称：用户信息
数据存储编号：D7
简述：记录用户名称、密码和权限
数据存储组成：用户名 + 密码 + 权限
关键字：用户名
④处理逻辑的定义
处理名：库存检查
编号：P1
输入：数据流F5
输出：数据流F6
描述：当车间将计划单发给库管员后，库管员要将计划单与库存台账进行比较，看是否需要订货。
处理名：验货处理
编号：P2
输入：数据流F2，数据流F5
输出：数据流F1，数据流F4
描述：采购员要检验货物的质量。
处理名：出入库检查
编号：P3
输入：数据流F1
输出：数据流F3
描述：当验货处理后，库管员将货物入库，并发取货单到订货单位。
