公路工程管理与实务精讲(桥梁工程-重点已画好).doc
公路工程管理与实务精讲(项目施工管理-重点已画好)
公路工程管理与实务精讲(项目施工管理-重点已画好)本部分知识框架体系专题一、组织设计一、知识框架体系施工组织设计及进度操纵1B420010公路工程施工组织设计的编制1B420020施工总平面图的内容和设计原则1B420030公路工程进度操纵二、历年考试情形：10 11 12 13 14单选 1 0 0 0 1多选0 0 0 0 0案例24 20 15 15 181B420010公路工程施工组织设计的编制1B420011公路工程施工组织设计的编制特点一、公路工程施工组织的特点（一）工程线性分布、施工流淌性大，施工组织工作量大（二）工程类型繁多（三）工程形体庞大，施工周期长（四）施工组织考虑因素多公路工程施工需要时刻（工期）、占用空间（场地）、消耗资源（人工、材料、机具等）、需要资金（造价）、选择施工方法、确定施工方案等。
公路施工又有它自身的客观规律（工序的先后顺序）。
另一方面，公路施工的各个环节，以及与外部条件之间又存在有机的联系，例如，同一座钢筋混凝土梁式桥，用现浇法施工时，必须先施工下部结构，后施工上部结构；而用预制法施工时，下部结构的现场施工与上部结构的预制可同时进行，两者的工期有专门大的差别。
二、路基工程施工组织设计的编制特点路基工程施工组织设计重点考虑：确定施工方法和土方调配；编制施工进度打算；确定工地施工组织；规定各工程队施工所需的机械数量。
1.土方调配。
按照路基横断面运算出土石方的“断面方数”，经复核后，即可进行土石方调配。
调配时需考虑技术经济条件，尽量在经济合理的范畴内移挖作填，使路堑和路堤中土石方数量达到平稳，减少废方与借方。
在平原地区的路基施工中，路基填方为主导工序，土方调配应重点处理好摊铺、碾压以及与桥涵施工的关系，做到分段施工，使工作面得到充分利用。
2.施工方法的选择。
按照土的种类、土方数量、运距、施工机械等具体条件，并按照工程期限和各种施工方法的技术经济指标来决定施工方法，正确地选用土方机械，并据以进行土方调配。

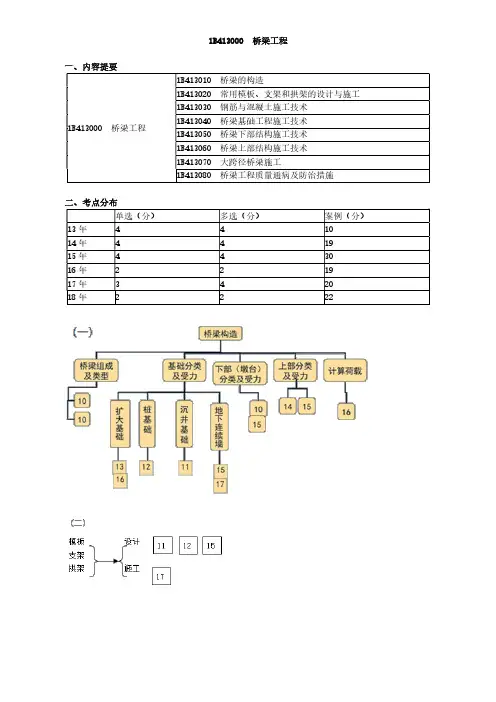

2020一级建造师《公路工程管理与实务》习题精讲-桥梁工程
1B413012 桥梁基础分类和受力特点（选择题） 【例题】桥梁扩大基础按其材料性能特点可分为配筋与不配筋的条形基础和（ ）。 A.单独基础 B.井格基础 C.箱形基础 D.沉井基础 『正确答案』A 『答案解析』本题考查的是桥梁基础分类和受力特点。按其材料性能特点可分为配筋与不配筋的条形
二、考点分布
单选（分）
13 年
4
14 年
4
15 年
4Hale Waihona Puke 16 年217 年
3
18 年
2
多选（分） 4 4 4 2 4 2
案例（分） 10 19 30 19 20 22
1B413010 桥梁的构造 1B413011 桥梁的组成与类型 【例题】属于桥梁附属设施的有（ ）。 A.锥形护坡 B.桥跨结构 C.桥墩 D.基础 E.伸缩缝 『正确答案』AE 『答案解析』本题考查的是桥梁的组成。桥梁由上部结构、下部结构、支座系统和附属设施四个基本 部分组成。桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等。参见教材 P110。
【例题】悬索桥就是指以（ ）为主要承重结构的桥。 A.吊索 B.塔 C.悬索 D.锚 『正确答案』C 『答案解析』本题考查的是桥梁的分类。悬索桥就是指以悬索为主要承重结构的桥。其主要构造是： 缆、塔、锚、吊索及桥面，一般还有加劲梁。参见教材 P111。
【例题】连续刚构都是由（ ）相结合的体系，它是预应力混凝土结构采用悬臂施工法而发展起来的 一种新体系。
【例题】下列关于沉井的说法，错误的是（ ）。 A.沉井基础施工时占地面积大，坑壁需设临时支撑和防水围堰或板桩围护 B.有较大的承载面积，可以穿过不同深度覆盖层，能承受较大的上部荷载 C.沉井基础刚度大，有较大的横向抗力，抗振性能可靠 D.适用于竖向和横向承载力大的深基础 『正确答案』A 『答案解析』本题考查的是桥梁基础分类和受力特点。沉井基础施工时占地面积小，坑壁不需设临时 支撑和防水围堰或板桩围护。参见教材 P114。

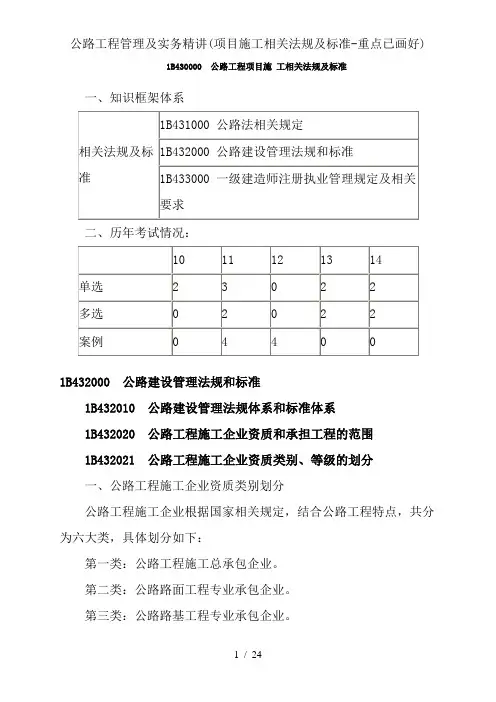

公路工程管理及实务精讲(项目施工相关法规及标准-重点已画好)
1B430000 公路工程项目施工相关法规及标准一、知识框架体系二、历年考试情况：1B432000 公路建设管理法规和标准1B432010 公路建设管理法规体系和标准体系1B432020 公路工程施工企业资质和承担工程的范围1B432021 公路工程施工企业资质类别、等级的划分一、公路工程施工企业资质类别划分公路工程施工企业根据国家相关规定，结合公路工程特点，共分为六大类，具体划分如下：第一类：公路工程施工总承包企业。
第二类：公路路面工程专业承包企业。
第三类：公路路基工程专业承包企业。
第四类：桥梁工程专业承包企业。
第五类：隧道工程专业承包企业。
第六类：公路交通工程专业承包企业。
二、公路工程施工企业资质等级的划分公路工程施工企业根据国家相关规定，结合公路工程特点，具体等级划分如下：公路工程施工总承包企业分为特级、一级、二级、三级。
公路路面工程专业承包企业分为一级、二级、三级。
公路路基工程专业承包企业分为一级、二级、三级。
桥梁工程专业承包企业分为一级、二级。
隧道工程专业承包企业分为一级、二级。
公路交通工程专业承包企业按施工内容分为5个分项施工企业。
即交通安全设施分项专业承包企业；通信系统工程分项承包企业；监控系统工程分项承包企业；收费系统工程分项承包企业；通信、监控、收费综合系统工程分项承包企业。
1B432022 公路施工企业承包工程范围1B432030 公路工程施工安全生产相关规定1B432031 公路工程施工安全生产条件第八条施工单位应当取得安全生产许可证，施工单位的主要负责人、项目负责人、专项安全生产管理人员（以下简称安全生产三类管理人员）必须取得考核合格证书。
施工单位主要负责人，是指对本企业日常生产经营活动和安全生产工作全面负责、有生产经营决策权的人员，包括企业法定代表人、企业安全生产工作的负责人等。
项目负责人，是指由企业法定代表人授权，负责公路水运工程项目施工管理的负责人。
包括项目经理、项目副经理和项目总工。
公路工程管理与实务精讲(项目施工管理-重点已画好)
公路工程管理与实务精讲(项目施工管理-重点已画好)（三）路上与基地统筹兼顾（四）路面施工的特殊技术要求特别是对于沥青结构层和水泥混凝土结构层的技术要求以及设备的配置与施工时间的关系。
（五）布置好堆料点。
运料线、行车路线（六）主要施工机械的数量和规格拌合设备的生产能力与材料的初凝时间或者温度要求相适应，从而决定机械的数量和规格等。
例如，所需的机械设备有：摊铺集料设备、拌合设备（路拌）、整形设备、碾压设备、养护设备。
（七）劳动力、其他设备、材料供应计划四、桥涵工程施工组织设计的编制特点2.桥梁工程包括：基础及下部构造、上部构造、防护工程、引道工程等分部工程，每项分部工程又分为若干分项工程，如基础及下部构造分为明挖基础、桩基、管柱、承台、沉井、桩的制作、钢筋加工安装、墩台安装等分项工程。
3.桥涵工程施工方法与施工顺序在结构设计时已大体决定。
例如，桥梁主体工程包括下部工程、上部建筑以及附属工程（河床加固、锥体护坡等）。
例如桥墩（台）的施工顺序为：挖基、立模板、基础片石混凝土、基础回填土、墩（台）身混凝土、绑扎钢筋、墩（台）帽钢筋混凝土、锥坡填土、浆砌片石护坡。
又如，涵管的施工顺序为：挖基、砌基础、安装管节、砌洞口、防水层、进出口铺砌、回填土。
4.桥梁下部的桥墩施工时，如果设备或者模板数量有限，可采用流水施工方式组织施工。
五、隧道工程施工组织设计的编制特点（一）洞口场地平面布置以洞口为中心的施工场地总布置应注意结合工程规模、工期、地形特点、弃渣场和水源等情况，本着因地制宜、充分利用地形、合理布置、统筹安排的原则进行，并应符合下列要求：1.以洞口为中心布置施工场地。
2.铺道运输的弃渣线、编组线和联络线，应形成有效的循环系统。
3.长隧道洞外应有大型机械设备安装、维修和存放的场地。
4.机械设备、附属车间、加工场应相对集中。
仓库应靠近公路，并设有专用线。
5.合理布置大堆材料（砂石料）、施工备用品及回收材料堆放场地位置。
公路工程管理与实务精讲(路基工程重点已画好)
公路工程管理与实务精讲(路基工程重点已画好)本部分知识框架体系公路工程技术路基工程路面工程公路桥梁工程隧道工程交通工程1B411000 路基工程知识框架体系1B411000路基工程1B411010路基施工技术1B411020专门路基施工技术1B411030公路路基防护与支挡1B411040公路工程施工综合排水1B411050公路工程施工测量技术1B411060路基工程质量通病及防治措施1B411010 路基施工技术1B411011 路基类型一、一样路基干湿类型路基的干湿类型表示路基在最不利季节的干湿状态，划分为干燥、中湿、潮湿和过湿四类。
原有公路路基土的干湿类型，能够依照路基的分界相对含水量或分界稠度划分；新建公路路基的干湿类型可用路基临界高度来判别。
高速公路应使路基处于干燥或中湿状态。
二、专门路基类型2.整体、缓慢、间歇性的滑动变形现象。
3.岩坍与岩堆地段路基。
岩坍是岩崩与坍塌的统称，包括错落、坍塌、落石、危岩。
5.岩溶地区路基。
岩溶对路基的危害，一样为溶洞顶板坍塌引起的路基下沉和破坏。
7.黄土地区路基。
黄土的湿陷性是在外荷载或自重的作用下受水浸湿后产生的湿陷变形。
8.膨胀土地区路基。
多分布于全国各地二级及二级以上的阶地与山前丘陵地区。
9.盐渍土地区路基。
1B411012 原地基处理要求1.树木、灌木丛等砍伐或移植。
2.坑、洞、墓穴等，清除沉积物，用合格填料分层回填分层压实。
3.有机土、种植土、草皮等，清除深度应达到设计要求，一样不小于15cm，平坦后压实。
4.基底原状土的强度不符合要求时，应进行换填，换填深度应不小于30cm，并予以分层压实到规定要求。
5.压实。
高速公路、一级公路、二级公路路堤基底的压实度应不小于90%，当路堤填土高度小于路床厚度〔0.8m〕时，基底的压实度不宜小于路床的压实度标准。
6.路堤填筑时，当原地面纵坡大于12%或横坡陡于1：5时，应按设计要求挖台阶，或设置成坡度向内并大于4%、宽度大于2m的台阶。

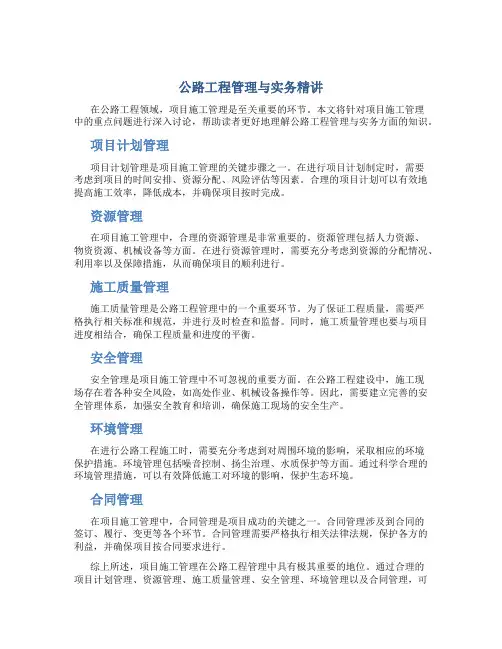

公路工程管理与实务精讲(项目施工管理-重点已画好)
公路工程管理与实务精讲在公路工程领域，项目施工管理是至关重要的环节。
本文将针对项目施工管理中的重点问题进行深入讨论，帮助读者更好地理解公路工程管理与实务方面的知识。
项目计划管理项目计划管理是项目施工管理的关键步骤之一。
在进行项目计划制定时，需要考虑到项目的时间安排、资源分配、风险评估等因素。
合理的项目计划可以有效地提高施工效率，降低成本，并确保项目按时完成。
资源管理在项目施工管理中，合理的资源管理是非常重要的。
资源管理包括人力资源、物资资源、机械设备等方面。
在进行资源管理时，需要充分考虑到资源的分配情况、利用率以及保障措施，从而确保项目的顺利进行。
施工质量管理施工质量管理是公路工程管理中的一个重要环节。
为了保证工程质量，需要严格执行相关标准和规范，并进行及时检查和监督。
同时，施工质量管理也要与项目进度相结合，确保工程质量和进度的平衡。
安全管理安全管理是项目施工管理中不可忽视的重要方面。
在公路工程建设中，施工现场存在着各种安全风险，如高处作业、机械设备操作等。
因此，需要建立完善的安全管理体系，加强安全教育和培训，确保施工现场的安全生产。
环境管理在进行公路工程施工时，需要充分考虑到对周围环境的影响，采取相应的环境保护措施。
环境管理包括噪音控制、扬尘治理、水质保护等方面。
通过科学合理的环境管理措施，可以有效降低施工对环境的影响，保护生态环境。
合同管理在项目施工管理中，合同管理是项目成功的关键之一。
合同管理涉及到合同的签订、履行、变更等各个环节。
合同管理需要严格执行相关法律法规，保护各方的利益，并确保项目按合同要求进行。
综上所述，项目施工管理在公路工程管理中具有极其重要的地位。
通过合理的项目计划管理、资源管理、施工质量管理、安全管理、环境管理以及合同管理，可以确保项目的顺利进行，保证工程质量，实现项目管理目标。
公路工程管理与实务的精讲有助于提升从业人员的管理水平和能力，推动公路工程建设事业的不断发展与进步。
公路工程管理与实务精讲(路基工程-重点已画好)
公路工程管理与实务精讲路基工程-重点已画好公路工程一直以来都是基础设施建设中的重要组成部分，而路基工程则是公路工程中非常关键的一环。
在公路工程中，路基工程的设计和施工质量直接关系到公路的使用寿命和安全性。
本文将围绕路基工程的重点内容展开深入讨论，探讨公路工程管理与实务中的技术要点。
1. 路基工程概述路基工程是公路工程中的基础工程，主要包括路基填料、路基排水及防护、路基中心线及横断面。
路基的设计要根据地质条件、交通量、设计车速等因素进行合理布局和设计。
2. 路基材料选择路基工程中的材料选择是十分关键的，常用的路基填料主要包括碎石、碎石混凝土、碎石土等。
选择合适的路基填料对路基的稳定性和承载力有着直接的影响。
3. 路基施工技术路基的施工技术包括路基填筑、压实、平整和排水等环节，其中压实是最为重要的一环。
压实工艺的好坏直接关系到路基的承载能力和整体稳定性。
4. 路基质量检测路基工程完成后，需要进行质量检测以确保路基的质量符合设计要求。
常用的检测方法包括原位密度检测、承载力检测等，通过检测可以及时发现问题并采取措施加以改进。
5. 路基防护为了保护路基不受外界因素的侵害，需要进行路基防护工程，主要包括路基护坡、排水设施等。
良好的路基防护能够延长公路的使用寿命。
结语路基工程作为公路工程中的关键环节，其重要性不言而喻。
在设计和施工路基工程时，需要充分考虑地质条件、交通量和使用要求，确保路基质量和可靠性。
只有做到这些，才能保证公路工程的安全性和可持续发展。
通过本文的学习，读者可以更深入了解公路工程管理与实务中路基工程的重点内容，加强对路基工程的认识，提升自身在公路工程领域的专业技能。
希望本文对路基工程方面的学习有所帮助，让我们一同致力于提高公路工程建设质量，为社会交通发展做出更大的贡献。
公路工程管理与实务精讲(桥梁工程-重点已画好)
公路工程管理与实务精讲公路桥梁工程是公路工程领域中的一个重要组成部分，对于保障交通畅通和基础设施建设具有重要意义。
在公路工程管理与实务中，桥梁工程作为重点之一，其设计、建设和维护都需要专业的知识和技术。
本文将重点讨论公路桥梁工程的管理与实务，深入探讨该领域的相关内容。
桥梁工程概述桥梁是连接道路两侧的重要设施，承担着车辆和行人的通行任务。
在公路工程中，桥梁的设计和建设需要考虑诸多因素，包括承载能力、设计标准、材料选用等。
合理的桥梁设计可以提高交通效率，保障道路安全，对于城市发展和社会经济具有重要意义。
桥梁工程管理桥梁工程管理是确保桥梁建设顺利进行的重要环节，包括项目规划、预算管理、施工监督等方面。
在桥梁工程管理中，需要对工程进度、质量、安全等方面进行有效监控，确保项目按时完工、符合标准要求。
管理人员需要具备项目管理技能和专业知识，能够协调各方资源，解决问题，保障工程质量。
桥梁工程实务在实际的桥梁工程中，工程师需要处理诸多实际问题，如地质条件、设计调整、施工安全等。
桥梁工程实务要求工程师具备全面的知识和技能，能够灵活应对各种挑战，确保工程顺利进行。
实务经验丰富的工程师能够提高工程效率和质量，为公路交通建设做出贡献。
桥梁工程重点桥梁工程中有一些重点问题需要特别关注，如设计质量、施工工艺、材料选用等。
这些重点问题直接关系到桥梁的使用寿命和安全性，是桥梁工程管理与实务中需要着重把握的内容。
对于重点问题的处理，需要工程师经验丰富、技术过硬，能够做出科学合理的决策，确保工程顺利完成。
结语公路桥梁工程是公路工程中的重要组成部分，对于保障交通顺畅和基础设施建设具有不可替代的作用。
在公路工程管理与实务中，桥梁工程的重要性不言而喻，只有不断提高管理水平和实务技能，才能更好地推动公路交通建设发展，为社会提供更好的交通条件与服务。
以上内容为公路桥梁工程管理与实务的精讲，希望能够为读者提供一些有益的信息和启示，促进公路桥梁工程领域的进步与发展。
公路工程管理与实务精品课件：29桥梁工程施工技术
2．1号块：1号块是紧邻0号块两侧的第一箱梁节 段，也是悬拼T构的基准梁段，是全跨安装质量的关键， 一般采用湿接缝连接。
3．其他梁段拼装：采用胶接缝拼装。
二、悬臂浇筑施工法 (一)概述 适用于大跨径的预应力混凝土悬臂梁桥、连续梁 桥、T型刚构桥、连续刚构桥。其特点是无须建立落地 支架，无须大型起重与运输机具，主要设备是一对能 行走的挂篮。
（3）对于先简支后连续的施工方法，通常在简支 梁架设时使用临时支座，待连接和张拉后期钢索完成 连续时拆除临时支座，放置永久支座。为使临时支座 便于卸落，可在橡胶支座与混凝土垫块之间设置一层 硫磺砂浆。
（4）在梁的反弯点附近设置接头，在有可能的情 况下，可在临时支架上进行接头。
桥梁上部结构悬臂施工
一、悬臂拼装施工
(一)概述 悬臂拼装施工包括块件的预制、运输、拼装及合 龙。它与悬浇施工具有相同的优点不同之处在于悬拼 以吊机将预制好的梁段逐段拼装。
(二)悬拼法施工方法 1．梁段预制方法分长线法及短线法。
2．长线法.优点:由于台座固定可靠，成桥后梁体 线性较好，
缺点是占地较大，地基要求坚实，混凝土的浇筑 和养护移动分散。
2.使用移动支架逐孔现浇施工
此法亦称移动模架法，此法是在桥位上现浇施工， 可免去大型运输和吊装设备，桥梁整体性好；同时它 具有在桥梁预制厂生产的特点，可提高机械设备的利 用率和生产效率。
3.采用整孔吊装或分段吊装逐孔施工
近年来，由于起重能力增强，使桥梁的预制构件 向大型化方向发展，从而更能体现逐孔施工速度快的 特点，可用于混凝土连续梁和钢连续梁桥的施工中。
3．支架应根据技术规范的要求进行预压，以收集 支架、地基的变形数据，作为设置预拱度的依据，预 拱度设置时要考虑张拉上拱的影响。预拱度一般按二 次抛物线设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1B413000 公路桥梁工程二、考点分布：框架体系一、二、三、四、大跨径桥梁施工——12 13 13五、质量通病与防治——13 13 141B413010 桥梁的构造1B413011 桥梁的组成与类型一、桥梁组成概括地说，桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
桥梁由五个“大部件”与五个“小部件”所组成。
1.五大部件包括：桥跨结构、支座系统、桥墩、桥台、墩台基础。
2.五小部件包括：桥面铺装（或称行车道铺装）、排水防水系统、栏杆（或防撞栏杆）、伸缩缝、灯光照明。
二、相关尺寸术语1.梁式桥净跨径是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用l0表示。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
2.总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泄洪水的能力。
3.计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。
拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。
4.桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。
对于无桥台的桥梁为桥面系行车道的全长。
5.桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
6.桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。
7.建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。
公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净空顶部标高之差，又称为容许建筑高度。
桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。
8.净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。
9.矢跨比是拱桥中拱圈（或拱肋）的计算矢高f与计算跨l之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标。
10.涵洞是用来宣泄路堤下水流的构造物。
通常在建造涵洞处路堤不中断。
为了区别于桥梁，单孔跨径不到5m的结构物，均称为涵洞。
【例题】公路定线中确定的桥面标高与通航净空顶部标高之差称为（）。
A.桥梁高度B.桥梁建筑高度C.桥梁容许建筑高度D.桥梁净空高度【答案】C【解析】本题考查的是桥梁组成和相关尺寸术语。
公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净空顶部标高之差，又称为容许建筑高度。
参见教材P108。
【例题】采用重力式U型桥台的单跨拱桥全长是指（）之间的距离。
A.两个拱脚截面最低点B.设计洪水位上两个桥台C.两个桥台的侧墙后端点D.拱轴线两端点【答案】C【解析】本题考查的是桥梁组成和相关尺寸术语。
桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
参见教材P108。
三、桥梁的分类一、桥梁的基本体系按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥等四种基本体系。
其他还有几种由基本体系组合而成的组合体系等。
（一）梁式体系梁式体系是古老的结构体系。
梁作为承重结构是以它的抗弯能力来承受荷载的。
梁分简支梁、悬臂梁、固端梁和连续梁等。
悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩，使梁跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。
（二）拱式体系拱式体系的主要承重结构是拱肋（或拱箱），以承压为主，可采用抗压能力强的圬工材料（石、混凝土与钢筋混凝土）来修建。
拱分单铰拱、双铰拱、三铰拱和无铰拱。
拱是有推力的结构，对地基要求较高，一般常建于地基良好的地区。
混凝土拱桥一般采用无铰拱体系。
3.刚架桥刚架桥是介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。
由于梁与柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯结构，也是有推力的结构。
刚架桥的桥下净空比拱桥大，在同样净空要求下可修建较小的跨径。
刚架桥施工较复杂，一般用于跨径不大的城市桥或公路高架桥和立交桥。
4.悬索桥就是指以悬索为主要承重结构的桥。
其主要构造是：缆、塔、锚、吊索及桥面，一般还有加劲梁。
悬索桥是大跨桥梁的主要形式，在刚度满足使用要求的情况下，能充分显示出其优越性，使其比其他形式的桥梁更能经济合理地修建大跨度桥。
5.组合体系（1）连续刚构连续刚构都是由梁和刚架相结合的体系，它是预应力混凝土结构采用悬臂施工法而发展起来的一种新体系。
（2）梁、拱组合体系这类体系中有系杆拱、桁架拱、多跨拱梁结构等。
它们利用梁的受弯与拱的承压特点组成联合结构。
（3）斜拉桥它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。
梁体用拉索多点拉住，好似多跨弹性支承连续梁，使梁体内弯矩减小，降低了建筑高度；又因栓焊连接与正交异性板的箱形断面构造的应用，使结构充分利用材料的受力特性，从而减小了结构自重，节省了材料。
（二）桥梁的其他分类【例题】桥梁按结构体系划分，有梁式桥、拱桥、悬索桥和（）四种基本体系。
A.斜拉桥B.刚架桥C.连续刚构桥D.梁、拱组合体系桥【答案】B【解析】本题考查的是桥梁的分类。
桥梁按结构体系划分，有梁式桥、拱桥、悬索桥和刚架桥四种基本体系。
参见教材P108。
1B413012 桥梁基础分类和受力特点桥梁基础按施工方法可分为扩大基础、桩基础、管柱、沉井、地下连续墙等。
一、扩大基础一般采用明挖基坑的方法进行施工，故又称为明挖扩大基础或浅基础。
扩大基础按其施工方法分为机械开挖基坑浇筑法、人工开挖基坑浇筑法、土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法。
扩大基础按其材料性能特点可分为配筋与不配筋的条形基础和单独基础。
无筋扩大基础常用的有混凝土基础、片石混凝土基础等，抗拉、抗剪强度不高。
钢筋混凝土扩大基础的抗弯和抗剪性能良好，可在竖向荷载较大、地基承载力不高以及承受水平力和力矩荷载下使用。
适用于地基承载力较好的各类土层，根据土质情况分别采用铁镐、十字镐、挖掘机、爆破等设备与方法开挖。
二、桩基础桩基础是深入土层的柱形结构，其作用是将作用于桩顶以上的结构物传来的荷载传到较深的地基持力层中去。
1.桩的分类（1）按桩的使用功能分类·竖向抗压桩；竖向抗拔桩；水平受荷桩；复合受荷桩（2）按桩承载性能分类·摩擦桩；端承桩；摩擦端承桩；端承摩擦桩（3）按桩身材料分类可分为木桩，混凝土桩，钢桩，组合桩等。
（4）按桩径大小分类·小桩：桩径d≤250mm。
·中等直径桩：250mm＜d＜800mm。
·大直径桩：桩径d≥800mm。
此类桩除大直径钢管桩外，多数为钻、冲、挖孔灌注桩。
（5）按施工方法分类可分为沉桩、钻孔灌注桩、挖孔桩，其中沉桩又分为锤击沉桩法、振动沉桩法、射水沉桩法、静力压桩法。
·沉桩：锤击沉桩法一般适用于松散、中密砂土、粘性土，可根据土质情况选用适用的桩锤；振动沉桩法一般适用于砂土，硬塑及软塑的粘性土和中密及较松的碎石土；射水沉桩法适用在密实砂土，碎石土的土层；静力压桩法在标准贯入度N＜20的软粘土；钻孔埋置桩为钻孔后，将预制的钢筋混凝土圆形有底空心桩埋入，并在桩周压注水泥砂浆固结而成，适用于在粘性土、砂土、碎石土中埋置大量的大直径圆桩。
·钻孔灌注桩适用于粘性土、砂土、砾卵石、碎石、岩石等各类土层。
·挖孔灌注桩适用于无地下水或少量地下水，且较密实的土层或风化岩层。
2.桩基础的受力计算·承台底面以上的竖直荷载假定全部由基桩承受；·桥台土压力可按填土前的原地面起算。
在一般情况下，桩基不需进行抗倾覆和抗滑动的验算；特殊情况下，应验算桩基向前移动或被剪断的可能性。
·在软土层较厚，持力层较好的地基中，桩基计算应考虑路基填土荷载或地下水位下降所引起的负摩阻力的影响。
三、管柱它是一种深基础，埋入土层一定深度，柱底尽可能落在坚实土层或锚固于岩层中，作用在承台的全部荷载，通过管柱传递到深层的密实土或岩层上。
管柱基础因其施工方法和工艺较为复杂，所需机械设备较多，所以较少采用。
如大型的深水或海中基础，特别是深水岩面不平、流速大或有潮汐影响等自然条件下，不宜修建其他类型基础时，可采用管柱基础。
管柱基础主要适用于岩层、紧密黏土等各类紧密土质的基底，不适用于有严重地质缺陷的地区，如断层挤压破碎带或严重的松散区域。
管柱按材料分类有由钢筋混凝土管柱、预应力混凝土管柱及钢管柱三种。
（1）支承式管柱基础；（2）摩擦式或支承及摩擦式管柱基础。
四、沉井当桥梁结构上部荷载较大，在一定深度下有好的持力层，扩大基础开挖工作量大，施工围堰支撑有困难，此时采用沉井基础与其他深基础相比，经济上较为合理。
沉井是桥梁墩台常用的一种深基础型式，有较大的承载面积。
将基底放置在承载力较大的土层上，能承受较大的上部荷载。
沉井基础刚度大，有较大的横向抗力，抗振性能可靠，尤其适用于竖向和横向承载力大的深基础。
五、地下连续墙地下连续墙具有多功能性，可适用于各种用途，通常可作为基坑开挖时防渗、挡土，或挡水围堰，或邻近建筑物基础的支护，或直接作为承受上部荷载的基础结构。
地下连续墙可用于除岩溶和地下承压水很高处的其他各类土层中施工。
地下连续墙分类如下：按成墙方式可分为桩排式、壁板式、组合式；按墙的用途可分为临时挡土墙、用作主体结构一部分兼作临时挡土墙的地下连续墙、用作多边形基础兼作墙体的地下连续墙；按挖槽方式大致可分为抓斗式、冲击式、回转式。
1B413013 桥梁下部结构分类和受力特点一、桥梁下部结构分类公路桥梁下部结构可分为重力式桥墩、重力式桥台、轻型桥墩、轻型桥台。
（一）重力式墩、台1.重力式墩、台：这类墩、台的主要特点是靠自身重量来平衡外力而保持其稳定，因此，墩、台身比较厚实，用天然石材或片石混凝土砌筑。
它适用于地基良好的大、中型桥梁，或流冰、漂浮物较多的河流中。
主要缺点是圬工体积较大，因而其自重和阻水面积也较大。
2.拱桥重力式桥墩分为普通墩与制动墩。
3.梁桥和拱桥上常用的重力式桥台为U型桥台，它适用于填土高度在8～1Om以下或跨度稍大的桥梁。
缺点是桥台体积和自重较大，也增加了对地基的要求；此外，桥台的两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝。
所以宜用渗水性较好的土夯填，并做好台后排水措施。
（二）轻型墩、台1.梁桥轻型桥墩、台（1）梁桥轻型桥墩·钢筋混凝土薄壁桥墩：施工简便，外形美观，过水性良好，适用于低级土软弱的地区。
柱式桥墩：外形美观，圬工体积少，而且重量较轻。
