一种沥青基石墨烯类沥青乳化剂及其制备方法_CN109628089A
一种新型沥青乳化剂及其制备方法

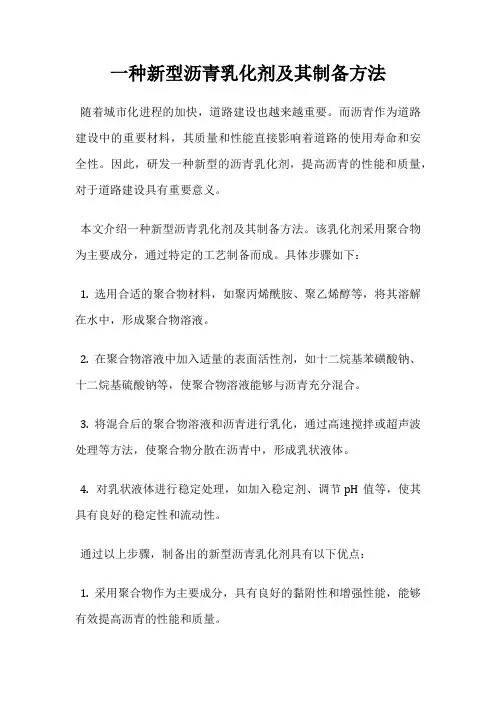

一种新型沥青乳化剂及其制备方法
随着城市化进程的加快，道路建设也越来越重要。
而沥青作为道路建设中的重要材料，其质量和性能直接影响着道路的使用寿命和安全性。
因此，研发一种新型的沥青乳化剂，提高沥青的性能和质量，对于道路建设具有重要意义。
本文介绍一种新型沥青乳化剂及其制备方法。
该乳化剂采用聚合物为主要成分，通过特定的工艺制备而成。
具体步骤如下：
1. 选用合适的聚合物材料，如聚丙烯酰胺、聚乙烯醇等，将其溶解在水中，形成聚合物溶液。
2. 在聚合物溶液中加入适量的表面活性剂，如十二烷基苯磺酸钠、十二烷基硫酸钠等，使聚合物溶液能够与沥青充分混合。
3. 将混合后的聚合物溶液和沥青进行乳化，通过高速搅拌或超声波处理等方法，使聚合物分散在沥青中，形成乳状液体。
4. 对乳状液体进行稳定处理，如加入稳定剂、调节pH值等，使其具有良好的稳定性和流动性。
通过以上步骤，制备出的新型沥青乳化剂具有以下优点：
1. 采用聚合物作为主要成分，具有良好的黏附性和增强性能，能够有效提高沥青的性能和质量。
2. 采用表面活性剂作为助剂，能够使聚合物溶液与沥青充分混合，提高乳化效果。
3. 通过稳定处理，能够使乳状液体具有良好的稳定性和流动性，便于施工操作。
新型沥青乳化剂具有良好的性能和质量，能够有效提高道路建设的质量和安全性。
其制备方法简单易行，具有较高的实用性和经济性。
一种石墨烯改性沥青及其制备方法[发明专利]
![一种石墨烯改性沥青及其制备方法[发明专利]](https://img.taocdn.com/s3/m/b2f8575f65ce05087732136c.png)
专利名称：一种石墨烯改性沥青及其制备方法专利类型：发明专利
发明人：李正坤,李文涛
申请号：CN201810447281.3
申请日：20180511
公开号：CN108559287A
公开日：
20180921
专利内容由知识产权出版社提供
摘要：发明涉及一种石墨烯改性沥青及其制备方法，解决了现有技术的沥青高温稳定性差、低温稳定性差易冻裂和水稳定性差的技术问题。
本发明提供一种石墨烯改性沥青，按重量份数计，由下列原材料制成：石油沥青80～100份，石墨烯10～12份，聚乙二醇5～7份，木质素磺酸钙10～12份，废机油5～10份，头发15～30份；同时还提供其制备方法。
本发明广泛应用于道路材料技术领域。
申请人：威海南海碳材料科技研究院有限公司
地址：264405 山东省威海市南海新区龙泰路北段59号
国籍：CN
代理机构：威海恒誉润达专利代理事务所(普通合伙)
代理人：李福新
更多信息请下载全文后查看。
一种石墨烯改性乳化沥青的制备方法[发明专利]
![一种石墨烯改性乳化沥青的制备方法[发明专利]](https://img.taocdn.com/s3/m/ee7cbc3a33d4b14e842468d9.png)
专利名称：一种石墨烯改性乳化沥青的制备方法专利类型：发明专利
发明人：陈稳城,杨剑
申请号：CN202011235618.8
申请日：20201106
公开号：CN112608604A
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本发明公开了一种石墨烯改性乳化沥青的制备方法，其步骤是：(1)制备石墨烯浆料；(2)将加入NaOH和一氯乙酸，充分反应后除去杂质离子真空干燥；(3)将干燥物和无水乙醇搅拌混合后、加入γ‑(2,3‑环氧丙氧)丙基三甲氧基硅烷反应，离心干燥；(4)将上一步的干燥物、烷基糖苷、聚乙烯醇、硼酸酯、聚甲基丙烯酸甲酯混合，得预混料；(5)将预混料及苯乙烯系嵌段共聚物、聚氨酯进行热混合，再和废弃橡胶粉进行混炼；(6)将基质沥青熔融后，加入SBS改性剂、橡胶粉，充分混溶后加入混炼物溶胀；(7)剪切完成后继续溶胀至制备完成。
本发明的制备方法制备出来的沥青在高、中、低温中均具有良好的理化性能，能够适应各种环境，保持质量的长期稳定。
申请人：广州盛门新材料科技有限公司
地址：510000 广东省广州市天河区员村南街T26产业园
国籍：CN
代理机构：广州中祺知力知识产权代理事务所(普通合伙)
代理人：钟育彬
更多信息请下载全文后查看。
一种石墨烯沥青混凝土及其制备方法[发明专利]
![一种石墨烯沥青混凝土及其制备方法[发明专利]](https://img.taocdn.com/s3/m/9d590f33bfd5b9f3f90f76c66137ee06eff94e26.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810144566.X(22)申请日 2018.02.12(71)申请人 威海南海碳材料科技研究院有限公司地址 264405 山东省威海市南海新区龙泰路北段59号(72)发明人 李正坤 李文涛 (74)专利代理机构 威海恒誉润达专利代理事务所(普通合伙) 37260代理人 李福新(51)Int.Cl.C04B 26/26(2006.01)(54)发明名称一种石墨烯沥青混凝土及其制备方法(57)摘要本发明涉及一种石墨烯沥青混凝土及其制备方法，解决了现有技术铺路材料易损坏、且无处理汽车尾气的技术问题。
本发明提供一种石墨烯沥青混凝土，由以下重量份的原料组成：集料300～500份、沥青40～60份、矿渣粉50～80份、氧化石墨烯10～30份、钛白粉10～30份、碳纤维3～5份；同时还提供其制备方法。
本发明广泛应用于道路工程技术领域。
权利要求书1页 说明书6页CN 108249824 A 2018.07.06C N 108249824A1.一种石墨烯沥青混凝土，其特征在于，由以下重量份的原料组成：集料300～500份、沥青40～60份、矿渣粉50～80份、氧化石墨烯10～30份、钛白粉10～30份、碳纤维3～5份。
2.根据权利要求1所述的一种石墨烯沥青混凝土，其特征在于，按重量份计，所述原料组成为：集料350～450份、沥青45～55份、矿渣粉60～70份、氧化石墨烯15～25份、钛白粉15～25份、碳纤维3.5～4.5份。
3.根据权利要求2所述的一种石墨烯沥青混凝土，其特征在于，按重量份计，所述原料组成为：集料400份、沥青50份、矿渣粉65份、氧化石墨烯20份、钛白粉20份、碳纤维4份。
4.根据权利要求1～2任何一项所述的一种石墨烯沥青混凝土，其特征在于，所述集料为普通集料，其粒径≤12mm；所述沥青的针入度为AH -70、AH -90、AH -110其中任何一种；所述碳纤维长度为5～10mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本发明公开了一种沥青基石墨烯类沥青乳 化剂及其制备方法，由下列步骤制备而成：1 )采 用浓硝酸对石油沥青进行化学氧化得到沥青基 石墨烯量子点；2 )将沥青基石墨烯量子点、有机 多胺加入到反应器中 ，加入一定量的携水剂，搅 拌升温回流 ，在回流温 度下发生酰胺化反应 ，得 到中间体 ；3 )将步骤2 )所得反应物中携水剂蒸 出 ，在真空条件下升温进行咪唑啉 环化反应 ，制 得咪唑啉中间体 ；4 )将一定量的季胺化试剂配制 一定质量分数的乙醇溶液，缓慢滴加入咪唑啉中 间体中 ，搅拌条件下一定温度反应 ，反应结束后 ， 减压蒸出乙醇和未反应的季胺化试剂，得到沥青 基石墨烯类沥青乳化剂。本发明适用于微表处、 稀浆封层、冷补沥青混合料等多个领域。
(74)专利代理机构 北京盛凡智荣知识产权代理 有限公司 11616
代理人 高志军
(51)Int .Cl . C09K 11/65(2006 .01) B01F 17/00(2006 .01)
(10)申请公布号 CN 109628089 A (43)申请公布日 2019.04.16
( 54 )发明 名称 一种沥青基石墨烯类沥青乳化剂及其制备
发明内容 [0005] 为了解决上述问题，本发明提供了一种沥青基石墨烯类沥青乳化剂及其制备方 法，以简化制备工艺，减少原料成本，使其适宜规模化生产。 [0006] 为了实现上述目的，本发明的技术方案为： [0007] 一种沥青基石墨烯类沥青乳化剂及其制备方法，由下列步骤制备而成： [0008] 1)采用浓硝酸对石油沥青进行化学氧化得到沥青基石墨烯量子点； [0009] 2)将沥青基石墨烯量子点、有机多胺加入到反应器中，加入一定量的携水剂，搅拌 升温回流，在回流温度下发生酰胺化反应，得到中间体； [0010] 3)将步骤2)所得反应物中携水剂蒸出，在真空条件下升温进行咪唑啉环化反应， 制得咪唑啉中间体； [0011] 4)将一定量的季胺化试剂配制一定质量分数的乙醇溶液，缓慢滴加入咪唑啉中间 体中 ，搅拌条件下一定温度反应 ，反应结束后 ，减压蒸出乙醇 和未反应的季胺化试剂 ，得到 沥青基石墨烯类沥青乳化剂。 [0012] 对本发明进一步的描述，其特征在于所述步骤1)中石油沥青为重交道路沥青、普 通石油沥青、硬质石油沥青、生产石油沥青的原料或以石油沥青为原料生产的材料。 [0013] 对本发明进一步的描述，所述步骤2)中有机多胺选自二乙烯三胺、三乙烯四胺、四 乙烯五胺中的至少一种，携水剂为二甲苯，所述步骤4)中季胺化试剂为丙烯酸甲酯。 [0014] 对本发明进一步的描述，所述步骤2)中沥青基石墨烯量子点与有机多胺的投料摩
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910049477 .1
(22)申请日 2019 .01 .18
(71)申请人 山东建筑大学 地址 250101 山东省济南市临港开发区凤 鸣路
(72)发明人 赵品晖 任瑞波 张泽宇 王立志 杨子乔 周浩 徐强 范文淼 孟伟坤
2
CN 109628089 A
说 明 书
1/8 页
一种沥青基石墨烯类沥青乳化剂及其制备方法
技术领域 [0001] 本。
背景技术 [0002] 石墨烯量子点(GQDs)作为一种新型纳米材料，因其独特结构而具有优异的化学、 光学和电学等性能，在荧光探针、生物成像和表面活性剂等方面具有潜在的应用前景。 [0003] 荧光特性是石墨烯量子点最突出的特点，因此，目前大多数关于石墨烯量子点的 应用普遍着重于其荧光特性，在其他方面应用较少。然而，化学氧化法得到的石墨烯量子点 表面带有丰富的含氧官能团(如羧基、羰基、羟基以及环氧基等) ，这些活性基团能为石墨烯 量子点连接侧链进行表面功能化提供了极大的便利。当连接不同表面活性的侧链后，石墨 烯量子点将会带有一定表界面活性，又因其自身作为纳米颗粒，具有稳定界面的能力。据了 解 ，石墨烯量子点的 亲水性的 氧含量可以 通过热处理 和化学嫁接的 方法进行 调整。但是仅 仅通过热处理不能很好的改善填充时界面的粘合效果，因此可以采用化学接枝方法来改进 其表面活性。 [0004] 此外，目前的沥青乳化剂普遍存在与沥青的配伍性差、普适性差、破乳速度不可调 控等诸多缺陷，无法满足国家养护维修期的到来对乳化沥青的要求。
权利要求书1页 说明书8页
CN 109628089 A
CN 109628089 A
权 利 要 求 书
1/1 页
1 .一种沥青基石墨烯类沥青乳化剂及其制备方法，其特征在于：由下列步骤制备而成： 1)采用浓硝酸对石油沥青进行化学氧化得到沥青基石墨烯量子点； 2) 将沥青基石墨烯量子点、有机多胺加入到反应器中 ，加入一定量的 携水剂 ，搅拌升温 回流，在回流温度下发生酰胺化反应，得到中间体； 3) 将步骤2) 所得反应物中 携水剂蒸出 ，在真空条件下升温进行咪唑啉 环化反应 ，制得 咪唑啉中间体； 4) 将一定量的 季胺化试 剂配 制一定 质量分数的乙 醇溶液 ，缓 慢滴 加入咪唑啉 中间 体 中 ，搅拌条件下一定温度反应 ，反应结束后 ，减压蒸出乙醇 和未反应的季胺化试剂 ，得到沥 青基石墨烯类沥青乳化剂。 2 .根据权利要求1所述的一种沥青基石墨烯类沥青乳化剂的制备方法，其特征在于所 述步骤1)中石油沥青为重交道路沥青、普通石油沥青、硬质石油沥青、生产石油沥青的原料 或以石油沥青为原料生产的材料。 3 .根据权利要求1所述的一种沥青基石墨烯类沥青乳化剂的制备方法，其特征在于：所 述步骤2)中有机多胺选自二乙烯三胺、三乙烯四胺、四乙烯五胺中的至少一种，携水剂为二 甲苯，所述步骤4)中季胺化试剂为丙烯酸甲酯。 4 .根据权利要求1所述的一种沥青基石墨烯类沥青乳化剂的制备方法，其特征在于：所 述步骤2) 中 沥青基石墨烯量子点与有机多胺的投料摩尔比 为1 ：1-2 ，二甲苯的 用量为所述 沥青基石墨烯量子点和有机多胺的 总质量的 20％-50％ ，所述步骤3) 中真空条件的真空度 为0 .080-0 .100MPa，具体为0 .096MPa，所述步骤4)中季胺化试剂与咪唑啉中间体摩尔比为 1：1-2，所述步骤4)中乙醇溶液的质量分数为30％-60％。 5 .根据权利要求1所述的一种沥青基石墨烯类沥青乳化剂的制备方法，其特征在于：所 述步骤2) 中酰胺化反应步骤中 ，温度为130℃-170℃ ，时间为3小时-5个小时 ，所述步骤3) 中 咪唑啉 环化反应步骤的温度为220℃-250℃ ，时间为3小时-5个小时 ，所述步骤4) 中搅拌条 件下反应步骤的温度为30℃-60℃，时间为10小时-15小时。
