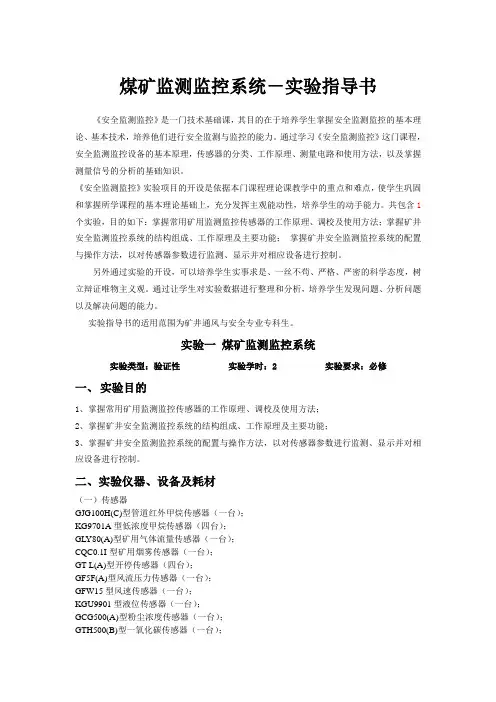

煤矿监测监控系统-实验指导书
煤矿监测监控系统－实验指导书《安全监测监控》是一门技术基础课，其目的在于培养学生掌握安全监测监控的基本理论、基本技术，培养他们进行安全监测与监控的能力。
通过学习《安全监测监控》这门课程，安全监测监控设备的基本原理，传感器的分类、工作原理、测量电路和使用方法，以及掌握测量信号的分析的基础知识。
《安全监测监控》实验项目的开设是依据本门课程理论课教学中的重点和难点，使学生巩固和掌握所学课程的基本理论基础上，充分发挥主观能动性，培养学生的动手能力。
共包含1个实验，目的如下：掌握常用矿用监测监控传感器的工作原理、调校及使用方法；掌握矿井安全监测监控系统的结构组成、工作原理及主要功能；掌握矿井安全监测监控系统的配置与操作方法，以对传感器参数进行监测、显示并对相应设备进行控制。
另外通过实验的开设，可以培养学生实事求是、一丝不苟、严格、严密的科学态度，树立辩证唯物主义观。
通过让学生对实验数据进行整理和分析，培养学生发现问题、分析问题以及解决问题的能力。
实验指导书的适用范围为矿井通风与安全专业专科生。
实验一煤矿监测监控系统实验类型：验证性实验学时：2 实验要求：必修一、实验目的1、掌握常用矿用监测监控传感器的工作原理、调校及使用方法；2、掌握矿井安全监测监控系统的结构组成、工作原理及主要功能；3、掌握矿井安全监测监控系统的配置与操作方法，以对传感器参数进行监测、显示并对相应设备进行控制。
二、实验仪器、设备及耗材（一）传感器GJG100H(C)型管道红外甲烷传感器（一台）；KG9701A型低浓度甲烷传感器（四台）；GL Y80(A)型矿用气体流量传感器（一台）；CQC0.1I型矿用烟雾传感器（一台）；GT-L(A)型开停传感器（四台）；GF5F(A)型风流压力传感器（一台）；GFW15型风速传感器（一台）；KGU9901型液位传感器（一台）；GCG500(A)型粉尘浓度传感器（一台）；GTH500(B)型一氧化碳传感器（一台）；GFK40T型风门开闭状态传感器（一台）KGB116D型人员定位识别卡（两部）人员定位系统接收器（三台）；KTW117K(C)型矿用本安型手机。
测试技术实验指导书及实验报告2006级用
矿压测试技术实验指导书学号：班级：姓名：安徽理工大学能源与安全学院采矿工程实验室实验一常用矿山压力仪器原理及使用方法第一部分观测岩层移动的部分仪器☆深基点钻孔多点位移计一、结构简介深基点钻孔多点位移计是监测巷道在掘进和受采动影响的整个服务期间，围岩内部变形随时间变化情况的一种仪器。
深基点钻孔多点位移包括孔内固定装置、孔中连接钢丝绳、孔口测读装置组成。
每套位移计内有5~6个测点。
其结构及其安装如图1所示。
二、安装方法1.在巷道两帮及顶板各钻出φ32的钻孔。
2.将带有连接钢丝绳的孔内固定装置，由远及近分别用安装圆管将其推至所要求的深度。
(每个钻孔布置5~6个测点，分别为；6m、5m、4m、3m、2m、lm或12m、10m、8m、6m、4m、2m)。
3.将孔口测读装置，用水泥药圈或木条固定在孔口。
4。
拉紧每个测点的钢丝绳，将孔口测读装置上的测尺推至l00mm左右的位置后，由螺丝将钢丝绳与测尺固定在一起。
三、测试方法安装后先读出每个测点的初读数，以后每次读得的数值与初读数之差，即为测点的位移值。
当读数将到零刻度时，松开螺丝，使测尺再回到l00mm左右的位置，重新读出初读数。
☆顶板离层指示仪一、结构简介：顶板离层指示仪是监测顶板锚杆范围内及锚固范围外离层值大小的一种监测仪器，在顶板钻孔中布置两个测点，一个在围岩深部稳定处，一个在锚杆端部围岩中。
离层值就是围岩中两测点之间以及锚杆端部围岩与巷道顶板表面间的相对位移值。
顶板离层指示仪由孔内固定装置、测量钢丝绳及孔口显示装置组成如图1所示。
二、安装方法：1.在巷道顶板钻出φ32的钻孔，孔深由要求而定。
2.将带有长钢丝绳的孔内固定装置用安装杆推到所要求的位置；抽出安装杆后再将带有短钢丝绳的孔内固定装置推到所要求的位置。
3.将孔口显示装置用木条固定在孔口(在显示装置与钻孔间要留有钢丝绳运动的间隙)。
4.将钢丝绳拉紧后，用螺丝将其分别与孔口显示装置中的圆管相连接，且使其显示读数超过零刻度线。
矿山压力与岩层控制实习指导书
矿山压力与岩层控制实习指导书1. 实习目的本次实习的主要目的是让学生们了解矿山压力与岩层控制的基本概念和处理方法，增强对矿山安全的认识和应变能力，提高实践技能。
2. 实习内容本次实习分为三个部分，分别是矿山压力测量、岩层控制技术和矿山安全应急处理。
2.1 矿山压力测量在矿山开采和运输过程中，由于地形、地质、人为因素等影响，会产生各种不同形式和程度的压力。
采用科学、规范的方法进行矿山压力的测量，有助于提早预警并处理潜在的安全隐患。
学生们将掌握以下内容：•矿山压力的来源和影响因素。
•矿山压力测量的基本原理和方法。
•矿山压力数据采集和分析技术。
2.2 岩层控制技术岩层控制技术是指在地下开采中，通过采用加强和限制措施，使矿山岩壁稳定，减少或预防地质灾害的发生。
学生们将学习以下内容：•岩层控制技术的种类和特点。
•岩层控制计划的编制方法和实施步骤。
•岩层控制后效果的评估和监测方法。
2.3 矿山安全应急处理矿山是一个安全事故易发区域，尤其是在地下开采中常见挖斜、边坡坍塌等情况，因此必须建立科学的应急处理机制，提高面对突发事件的能力。
学生们将学习以下内容：•矿山安全应急处理的基本原则和流程。
•矿山事故中的应急战术和技术。
•实际矿山安全应急演练。
3. 实习设施为了确保实习效果和安全，学校将为每组学生配备必要的设备和器材，包括：•矿山压力计、量规、测量仪器等。
•岩层控制装备、安全帽、救生绳等。
•安全检测仪、防毒面罩等。
同时，学校将邀请专业老师进行指导，确保整个实习过程的安全和顺利进行。
4. 实习注意事项•在实习班次开始前，必须认真阅读实习手册，了解实习要求、安全注意事项等内容。
•在实习过程中，必须严格按照安全、规范操作，并做好安全防护工作。
•在进行岩层控制操作时，务必根据地质条件和实际情况选择合适的控制方式。
•在进行矿山安全应急演练时，必须根据现实情况认真实施应急处理措施，并遵守统一指挥原则，充分发挥小组协作作用。
监视和测量装置控制程序216-2011.(6.14)doc
Q/GK 贵阳高原矿山机械有限公司企业标准Q/GK 216-2011代替Q/GK 210-2008监视和测量装置控制程序共5页（不包括封面）2011年月日发布2011年月日实施贵阳高原矿山机械有限公司前言本程序文件《监视和测量装置控制程序》Q/GK216—2011代替《计量器具和设备控制程序》Q/GK 210—2008。
本程序文件是按照国标GB/T19001-2008中的第7.6条款要求，结合公司的实际情况及特点编写的。
本程序文件标准属质量管理体系程序文件。
本程序文件由技术质量部质量检验处提出。
本程序文件由技术质量部质量检验处归口管理。
本程序文件由技术质量部质量检验处起草并负责解释。
监视和测量装置控制程序1 目的对用于产品符合规定要求的测量和监控装置（以下简称计量器具或检测设备）进行控制，以确保测量和监控结果的有效性。
2 范围适用于对产品生产过程进行测量和监控。
3 引用标准下列文件的有关条款通过引用而成为本标准的条款。
凡注日期或版次的引用文件，其后的任何修改单（不包括勘误内容）或修订版本都不适用本标准，凡未注明日期或版次的引用文件，其最新版本适用于本标准。
GB/T19001-2008 质量管理体系要求Q/GK100-2011 质量手册4 术语、定义GB/T19001—2008《质量管理体系要求》、Q/GK100-2011《质量手册》确定的定义适用于本程序文件。
5 职责a）质量检验处归口计量器具的管理；b）各部门负责本部门使用的计量器具的日常维护工作。
6 程序6.1管理流程6.2配置a）由质量检验处和生产部根据产品的工艺要求及车间的实际需要，由质量检验处统一提出“计量器具申购单”，报总工批准；b）由供应部采购。
6.3进货验收和检定a）开箱检查，查对型号、规格和数量；b）由质量检验处负责送当地的法定计量检定部门进行检定，检定合格的方可使用；无国家检定规程的设备，应按设备的校验规程，校验合格方可使用。
KJ216顶板动态监测及矿压分析系统的研究及应用
的功 能及 内容 ， 并以新柳煤矿 ２采 区为例 ， 讨 了 Ｋ ２ ６顶板动 态监测及矿 压分析 系 探 Ｊ１ 统在煤矿 的应 用， 出 ２ ６顶板动态监 测及矿 压分析 系统 实现 了顶板安全监测 的 自 指 １
动化和信息化。
关键词 ： 顶板 动态监 测； 预警 ； 矿压分析 ； 自动化 ； 信息化 中图分类号 ：Ｄ ２ Ｔ ３６ 文献标识码 ： Ａ
井下 大量 电缆敷设而造成 的电磁 干扰 ， 而且节 约了成本 ， 同时又
梁处 的实时压力信息 ，为研究 合理 的支架一 围岩关 系控制顶板
提供科学依据 。采场支架工作 阻力 监测的作用主要表 现在 顶板 周期来压 的步距 和强度 的确定 、 分析支架对顶 板条件的适应性 、
预 测 可 能 发 生 的顶 板 事 故 、 架 液 压 系 统 的故 障率 监 测 等 方 面 ， 支
Ｋ ２ ６顶板动态监测系统井下部分 由上述 ４个子 系统 组成 ， Ｊ１
它们从功 能上加 以区分 ，主要硬件有采煤 工作面支架 阻力传感 器、 顶板离层传感器 、 杆应力传感器 、 锚 超前应力传感 器 、 压力分 机、 通信分站 以及 电缆光缆等。井下布置时系统分站可以混合排
顶板事故做 出预警预报 ；通过 监测 顶板离层位置 和离层速度变 化， 确定顶板 内的显著 变形 区域 ， 巷道稳定性 做出评价 ； 过 对 通
近年来 ，随着 国内矿井生产能力 的不断提高 以及开采 深度 的不断加 大 ， 顶板事故尤 为突显 。据统计 ， 板事故高达煤 矿安 顶 全事故 的 ４ ％， ０ 对煤矿安全生产造成 了极 大的危 害。因此 ， 必须
列， 通信分站可支持多路传感器数据传输 。硬件结构使 用统一 的
总线地址编码 ， 监测服务器通过通信协议来 区分数据类 型。井下
矿山测量实习指导书.doc
矿山测量实习指导书测绘1001班《矿山测量学》实习指导书一、实习目的矿山测量实习是在课堂教学结束Z后集中进行的实践性教学，是矿井测量技术的综合应用和巩固、深化课堂所学知识的必要环节。
通过实习，不仅了解现代测绘仪器和测绘软件的种类和用途，了解矿山地而测量、井下测量及矿山工作的特点和注意事项，培养和提高井下导线测量、水准测量及建井测量的技能、技巧。
在实习屮培养严格认真的科学态度、踏实求是的工作作风、吃苦耐劳的献身精神和团结协作的集体观念。
本实习的主要内容到沈阳矿参观，进行井下导线、井下水准测量和建井测量实际观测和计算。
实习时间为3周。
二、实习动员与组织（1）・实习动员由有关领导或指导教师讲实习的重要性，介绍实习任务，提岀实习要求，强调实习安全和纪律，以保证实习顺利进行。
（2）.实习组织以班级为单位分四组，每组5〜6人，设组长1人，副组长1人，组长负责全组的实习安排，副组长负责仪器保养、管理工作。
（3）.实习仪器与工具经纬仪一台，水准仪一台，钢尺--把，水准尺2根，记录板一块，背包1个，斧子一把，拉力计一个、温度计一个。
钉子30根、线绳1团，手电筒每人一个。
冇关记录手薄、计算纸、计算器以及铅笔（3H）等自备。
（4）.实习安排与要求%1实习的各项工作以小组为单位进行，组长要认真负责，合理安排，使每人都有练习的机会；组员Z间应团结合作，密切配合，顺利完成实习任务。
%1实习过程中应严格遵守仪器操作中的有关规定。
%1每犬都应随时清点、注意仪器工具是否齐全，每项阶段性工作完后，要及时收还仪器工具，整理成果资料。
防止遗忘和丢失各种仪器和工具。
%1严格遵守实习纪律，病假需要有医生证明，事假应经教师批准；禁止扭自离开实习现场；%1•特别注意人身安全，互相关心、彼此照顾，谨防碰伤和它伤。
%1.尊老敬贤，内外有别，注意大学生的形象，爱护学校的名誉。
三、实习技术要求(1)、参观、学习过程中，认真听讲、仔细记录，礼貌提问、虔诚学习。
煤矿安全培训-矿压观测工应知应会手册
煤矿安全培训矿压观测工应知应会手册目录第一部分常用矿压设备型号、结构、性能 (1)一、矿压在线监测系统 (1)二、机械顶板离层仪 (1)第二部分矿压观测工的基本知识 (3)一、顶板离层仪安装标准 (3)二、位移测站安装标准 (3)三、综合测站安装标准 (3)四、日常故障检修 (4)第三部分矿压观测工作流程 (6)一、矿压监测前准备工作 (6)二、日常监测标准 (6)三、综合监测标准 (6)第四部分矿压观测工安全生产责任制 (8)一、责任范围 (8)二、责任清单 (8)第五部分矿压观测工岗位安全风险管控清单 (9)一、冒顶片帮类风险 (9)二、触电类风险 (9)三、高处坠落类风险 (9)第六部分掘进系统岗位操作红线 (10)第七部分矿压观测工岗位作业流程标准 (11)一、班前会准备 (11)二、接班 (11)三、作业前准备 (11)四、班中观测 (11)五、交班 (11)六、矿压数据分析处理 (11)第八部分矿压观测工岗位作业口诀 (12)第一部分常用矿压设备型号、结构、性能一、矿压在线监测系统KJ216矿压在线监测系统KJ 216登记序号矿用监测、控制系统或设备（一）结构矿压在线监测系统主要由计算机、防雷器、数据通讯接口、监测电源、监测主站、各类监测分站及传感器组成。
主要特点是采用环行总线结构，可涵盖全矿井多类型矿压参数监测。
系统以计算机网络为主体，兼容井下通讯电缆、光缆专线、以太网络多种数据传输模式。
监测参数包括：回采工作面支架作阻力检测、巷道顶板下沉量监测、锚杆载荷应力检测、岩层（煤层）内部应力（钻孔应力）检测四个方面。
（二）性能1.实时监测采掘支架受力、顶板离层、锚杆/索应力、煤体或岩体应力（围岩应力）现场实时显示、井上计算机显示。
2.监测数据远距离通讯。
3.计算机软件实现了数据接收、初步分析、异常报警、数据存储等功能。
二、机械顶板离层仪LBY-2机械顶板离层仪L B Y - 2代表：测点数量代表：仪器代表：顶板代表：离层（一）结构机械顶板离层仪主要由孔内锚爪、测量钢丝、孔内盘测读数装置四部分组成。
矿山压力监测kj216 仪器 实验指导书
1矿山压力监测－实验指导书课时：2个学时先修课程：煤矿开采学、岩土工程、矿山地质学一、实验目的了解现场矿压观测的主要内容掌握现场所使用主要矿压观测仪器、仪表的使用方法二、实验2 KJ216煤矿顶板动态（压力）监测系统（一）、设备概述KJ216煤矿顶板压力监测系统是基于以太网平台建立的可实现全矿井矿压在线监测的综合监测系统。
该系统利用矿区或矿井已经建立的计算机网络平台，将各生产矿井顶板动态监测系统组成矿务局级监测网络，实现矿压监测的自动化和信息共享。
1、监测研究的主要内容1）巷道监测①在巷道内主要通过离层位移传感器（KGE30）监测顶板离层位置、离层速度变化，两帮内显著变形区域，用于判断顶板及两帮破坏范围，对巷道稳定性进行识别，对巷道所处的安全等级进行评价。
②采用锚杆载荷应力传感器(KBY60)通过对巷道顶板、两帮锚固力以及锚固力沿着锚杆长度变化规律进行监测，达到对锚杆的工作状态、顶板安全性等进行评价，实现信息反馈，为锚杆支护参数设计优化提供基础。
2）回采工作面监测①监测端头支架的工作阻力变化规律，为保障端头支护稳定性和安全性提供依据，并为确定最优的端头方式及参数提供基础。
②分区监测工作面内支架的工作阻力变化规律，为评价支架支护效果、支架对该类顶板的适定性以及顶板来压规律提供依据。
3）超前支承压力监测通过超前顺槽内中深钻孔埋设传感器，监测随着开采的不断推进，超前支承压力的显著影响范围、支承压力高峰值、支承压力高峰位置以及前移速度等，为超前支护范围和有重点地预防冲击地压的发生提供依据。
（二）、监测的功能1、矿井顶板动态监测系统可以实现以下功能：●井上计算机动态显示监测参数、报警；●井下现场显示数据和报警；●监测数据自动记录存储；●连续监测曲线显示、分析；●历史数据查询及报表输出；●综合分析及顶板安全评估分析。
2、局、矿顶板动态监测网络功能●网络用户Web访问模式在线动态监测；●数据库数据信息共享；●综合分析及顶板安全评估分析；●监测日报网上报表；●重要事件的GPRS短信寻呼功能。
《矿山压力与岩层控制》实验指导书
《矿山压力及其控制》实验指导书资源与材料工程系采矿工程实验室学生实验守则一、每次实验前必须做好复习和预习。
复习的内容为教科书上有关本次实验的教学内容；预习内容包括仔细阅读实验指导书和去实验室熟悉有关仪器设备。
二、经过预习应掌握该项实验的意义、目的、操作步骤。
对实验指导教师提出的检查性问题，应能回答，否则不得进行实验。
三、实验时态度应严肃认真，严格按教师及实验指导书上所讲的操做步骤进行实验，每台设备应按操作则进行，以免损坏设备或造成事故。
四、实验结束后，应在规定时间内提交实验报告。
实验报告必须独立完成。
书写、计算、制图要求公式、计算过程、单位齐全、清晰整齐。
实验成绩是期终考核成绩的一部分。
五、如实验结果未能达到要求或因故未做实验者，应申请补做实验，实验室同意后，在指定日期内进行补做。
实验一单体支柱工作性能实验1.实验目的1.掌握单体液压支柱工作特性试验方法；2.绘制支柱特性曲线，了解单体液压支柱工作特性；3.学会YE-2000液压式压力试验机正确操作方法。
2.实验设备、材料及工具1.YE-200TA液压试验机1台；2.WZ14-30/100单体液压支柱1根；3.DY-63型液压油泵1台；4.D-Ⅲ型顶板动态仪1台；5.老虎钳1把；6.铁丝4-5米。
3.实验步骤1.将单体液压支柱放在试验机上放在试验机下承压板上中心，用铁丝绕支柱成“8”字型捆牢，调整试验机的上承压板位置与支柱接触；2.选择试验机500 KN度盘，挂上相应的摆砣；3.启动试验机，使试验机托轮离开轨道约10mm左右，再调整试验机上承压板位置；4.将注液抢与液压泵联接，并与支柱接通，启动液压泵，缓缓打开注液枪的注液阀向支柱下腔注液，使活柱上升初力达到70KN左右时，停止注液；5.安装顶板动态仪，调整顶板动态仪与支柱平行，记录下初读数；6.缓缓打开送油阀，以20KN/min的速度均匀加载，每隔20KN读一次读数，直到支柱的额定载荷，加载过程中载荷和压缩量填入表1；7.当支柱加载达到额定载荷时应立即停止加载，关闭送油阀,打开回油阀，使下承压板降至原来位置，可操纵操作手把打开支柱卸载阀，活柱在自重的作用下复位；8.实验重复进行3次，实验人员轮流操作进行。
KJ216矿井顶板监测系统
系统使用的电源型号为 KDW28、KDW22 隔爆兼本安型电源，若使用同一
等级的防爆电源供电时，须经过本公司同意后方可使用。KDW28、KDW22 电
源有两种输入电压可选（127V/660V），用户在使用前首先确认输入电源的电压
等级是否与防爆电源相符。
5.3 监测主站
监测主站是用于煤矿井下的集中通讯控制装置，根据井下工作面的布置情
KJ216 煤矿顶板动态监测系统
使用手册
敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！ 警告：非专业人员不得擅自开盖！
维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格 和型号！
本安关联产品不得随意与其它未经检验的设备连接！ 维修时应注意防止“失爆”（保护隔爆面；注意紧固件和注意引入装置里的橡 胶密封圈）！
2
序号
名称
矿用隔爆兼本安 1
不间断电源 矿用本安型监测 2
主站 矿用数据通讯接 3
口 矿用本安型顶板 4 压力监测分站
5 矿用本安型分站
表 1 KJ216A 型系统设备配置表
规格型号 KDW28-18
防爆型式 防爆证号 安标证号 生产厂家
宜兴市三恒 Exd[ib]I 2082693 MAA080025 自动化仪表
1.3 分类 KJ216 煤矿顶板动态监测系统按照井下至井上信号传输方式的不同，分为
KJ216A 型和 KJ216B 型两种： a) KJ216A 型为基带传输方式； b) KJ216B 型为光纤传输方式。
1.4 使用环境
1
1.4.1 系统中用于机房、调度室的设备，应在下列条件下正常工作： a) 环境温度：15℃～30℃； b) 相对湿度：40%～75%； c) 温度变化率：小于 10℃/h，且不得结露； d) 大气压力：80kPa～106kPa e) GB/T2887 规定的尘埃、照明、噪声、电磁场干扰和接地条件。
矿山测量指导书
矿山测量指导书————————————————————————————————作者：————————————————————————————————日期：ﻩ《矿山测量学》实验指导书中国矿业大学测绘与国土信息中心学生实验守则1．学生进入实验室必须遵守实验室规章制度,遵守课堂纪律，衣着整洁，保持安静,不得迟到早退,严禁喧哗、吸烟、吃零食和随地吐痰，如有违反，指导教师有权停目其实验。
２．实验课前，要认真阅读实验教材，做好预习,了解实验目的、实验原理、实验方法和实验步骤，以及有关的原理、计算公式和注意事项。
3．实验课上必须计真听讲,服从指导教师的安排和指导。
4.在使用大型精密仪器设备前,必须接受技术培训,经考核合格后方可使用，使用时严格严格遵守操作规程,并详细填写用记录。
５.以小组为单位进行实验，根据实验内容明确分工，做到有条不紊。
６．实验中,要认真操作,如实纪录各种实验数据,仔细观察、记录各种实验现象,积极思考分析。
7．严格遵守操作规程,受护仪器设备及工具，明确注意事项，避免出现人身与设务的损伤事故。
8．实验中遇到异常情况或仪器设备的损坏，应立即报告指导教师，凡损坏的仪器设备等均应检查原因,填写报告单,并视具体情况,按学校有关规定进行处理。
9.要养成良好的实验习惯,实验结束后,学生应切断电源,整理好实验仪器设备及桌椅。
10．实验数据须由指导教师检查、签字。
中国矿业大学测绘与国土信息中心《矿山测量学》实验指导书课程名称:矿山测理学课程总学时：８8实验总学时：２０适用专业:测绘工程前修课程:测量学基础、控制测量学、测量平差实验项目名称实验收时数实验开出要求1．钢尺检定 2 必开２.光电测距仪在井下的应用２必开3．井下基本控制导线测量２必开4．井下水准测量３必开5．一井定向测量３必开6.陀螺经纬仪定向测量 6 必开前言《矿山测量学》课程是矿业类院校测量工程专业的主干课程之一，是培养满足采矿工程需要的测绘工程高级人才的重要环节。
煤矿自动化监控技术实训指导书
煤矿自动化监控技术实训指导书平顶山工业职业技术学院自动化系目录实验实训一：矿用传感器的功能测试与应用 (2)实训二KJ4-2000分站的测试与维护 (6)实训三KJ4-2000软件的参数设置、数据处理及测试 (9)实验实训四KJ4-2000电源的使用、维护 (15)实训五矿用输送机的控制软件使用及近控、远控操作 (19)实验实训六矿用输送机故障判断与处理 (26)实验实训七PLC外围模块的故障判断与检测 (33)实验实训八组态软件的使用与控制界面设计 (36)实验实训一：矿用传感器的功能测试与应用一、实训任务矿井监控系统中所需监测的物理量如甲烷、CO等大多数是非电量，而这些物理量是不宜直接进行远距离传输的。
本实训主要了解相关物理量变换成便于传输、存储和处理的电信号的原理和变换过程。
二、实训原理（一）传感器的基本参数1、量程量程是指传感器所允许测量被测物理量的量值范围。
一般用传感器允许测量的物理量的上、下极限来表示，其中上限值又称为满量程值。
如甲烷传感器的量程为0 ～4.0 ％CH4，风速传感器的量程为0.3～15m/s 等。
2、精度任何传感器的测量结果都是被测物理量的近似表示，为表示传感器的测量结果与被测物理量的近似程度引人了精度的概念。
精度表示传感器的测量结果与被测实际值的接近程度。
（二）CO传感器1、结构及安装传感器主机的机壳采用不锈钢材料制造，整机防尘、防水。
敏感元件采用限制扩散式气室，报警灯采用高亮度红色发光管。
仪器正面为四位红色数码管显示测量值。
传感器的管道探头通过传感器焊接座与瓦斯抽放管道相连，通过配套的电缆将传感器管道探头与传感器主机连接，电源接通后，即可正常工作。
传感器电源信号电缆接线颇色规则如下：红色线——电源正极（电缆插头1脚）蓝色线——电源负极（电缆插头2 脚）白色线——频率（电流）信号输出「485A ] （电缆插头3 脚）绿色线——〔 485B〕（电缆插头4 脚）2、主要技术指标：测量范围：oppm ～500ppm基本测量误差：0.00ppm ～19.0ppm≤±2ppm20.0ppm～99.0ppm ≤±4ppm100ppm～ 500ppm ≤±5.0 % （相对误差）（三）甲烷传感器甲烷（CH4）浓度监测是矿井安全监控的首要内容。
关于采用KJ216煤矿顶板动态监测系统预测周期来压和瓦斯涌出的研究
关于采用KJ216煤矿顶板动态监测系统预测周期来压和瓦斯涌出的研究【摘要】珲春矿业集团八连城煤矿31901工作面通过采用KJ216煤矿顶板动态监测系统，现场研究了综采支架压力与采场瓦斯涌出变化之间的关系，介绍了KJ216在线液压传送系统的安装与使用，分析了周期来压与采场瓦斯涌出的的内在联系，准确预报周期来压的到来，积极采取措施，从而大大减小瓦斯带来的灾害。
【关键词】周期来压瓦斯液压系统传送1 地质概况八连城31901工作面煤厚2.1m～4.5m，平均厚度3.5m。
煤层倾角2°～6°，平均4°。
绝对瓦斯涌出量17.p（1）系统概述。
综采支架工作阻力监测系统用于煤矿综采工作面的支护工作阻力在线监测。
系统现场总线采用标准RS485数据总线，总线可连接64台压力监测分站，压力监测分站可现场实时显示支架工作阻力、最大工作阻力。
本安型分站控制巡测下位压力监测分站，通讯分站的数据发送到上位监测主站。
（2）系统结构与组成。
31901工作面综采支架工作阻力监测系统采用配套KDW28型隔爆兼本安电源供电。
每台供电电源可负载一台本安型分站和8台压力监测分站，以下为传送路线，监控分站→1号通讯分站→通讯主站→光端机→光纤环网→地面电脑→系统软件→矿井局域网。
3 周期来压与采场瓦斯涌出量的监测（1）监测方法。
31901工作面共有64个综采液压支架，设置了8个测站，间距平均分布，每个测站连接8个综采液压支架，分站的主机采用通道液压管和支架的支柱连接，主机与主机之间采用电源线连接，最后通过光纤与地面电脑连接。
所观测的数据在线传送到八连城煤矿地面调度室、地面区队、地面技术科、地面总工程师室。
技术人员可以随时观测和分析数据，把异常数据随时反馈到上级领导那里，进而有效指导生产。
（2）监测结果分析。
八连城煤矿采用KJ216在线液压传送系统共连续监测到6次周期来压。
见图1。
从现场监测到的6次周期来压与工作面瓦斯浓度监测的关系分析可知，该矿31901工作面的周期来压约为5～7天左右，根据工作面推进速度推进（5.0m/d）计算，工作面周期来压步距大约为25m～30m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1矿山压力监测－实验指导书课时：2个学时先修课程：煤矿开采学、岩土工程、矿山地质学
一、实验目的
了解现场矿压观测的主要内容
掌握现场所使用主要矿压观测仪器、仪表的使用方法
二、实验2 KJ216煤矿顶板动态（压力）监测系统
（一）、设备概述
KJ216煤矿顶板压力监测系统是基于以太网平台建立的可实现全矿井矿压在线监测的综合监测系统。
该系统利用矿区或矿井已经建立的计算机网络平台，将各生产矿井顶板动态监测系统组成矿务局级监测网络，实现矿压监测的自动化和信息共享。
1、监测研究的主要内容
1）巷道监测
①在巷道内主要通过离层位移传感器（KGE30）监测顶板离层位置、离层速度变化，两帮内显著变形区域，用于判断顶板及两帮破坏范围，对巷道稳定性进行识别，对巷道所处的安全等级进行评价。
②采用锚杆载荷应力传感器(KBY60)通过对巷道顶板、两帮锚固力以及锚固力沿着锚杆长度变化规律进行监测，达到对锚杆的工作状态、顶板安全性等进行评价，实现信息反馈，为锚杆支护参数设计优化提供基础。
2）回采工作面监测
①监测端头支架的工作阻力变化规律，为保障端头支护稳定性和安全性提供依据，并为确定最优的端头方式及参数提供基础。
②分区监测工作面内支架的工作阻力变化规律，为评价支架支护效果、支架对该类顶板的适定性以及顶板来压规律提供依据。
3）超前支承压力监测
通过超前顺槽内中深钻孔埋设传感器，监测随着开采的不断推进，超前
支承压力的显著影响范围、支承压力高峰值、支承压力高峰位置以及前移速度等，为超前支护范围和有重点地预防冲击地压的发生提供依据。
（二）、监测的功能
1、矿井顶板动态监测系统可以实现以下功能：
●井上计算机动态显示监测参数、报警；
●井下现场显示数据和报警；
●监测数据自动记录存储；
●连续监测曲线显示、分析；
●历史数据查询及报表输出；
●综合分析及顶板安全评估分析。
2、局、矿顶板动态监测网络功能
●网络用户Web访问模式在线动态监测；
●数据库数据信息共享；
●综合分析及顶板安全评估分析；
●监测日报网上报表；
●重要事件的GPRS短信寻呼功能。
（三）、系统的组成
监测系统由井下和井上两大部分组成，如图一所示。
监测测系统有4个不同监测功能的子系统组成。
4个监测子系统从功能上加以区分，硬件结构使用统一的总线地址编码，系统的实际布置上分站可以混合排列，监测服务器通过通讯协议区分数据类型。
井上检测服务器（计算机）可接入矿区局域网络，支持网络在线监测和信息共享。
系统硬件网络结构
如图三、四所示。
井下部分采用两级485总线，通讯主站与测区通讯分站连接，最大可连接8个测区分站，每个通讯分站可连接压力分机、离层总线式传感器、锚杆总线式传感器、钻孔应力总线式传感器。
每个通讯分站最大可连接64个监测站点（分机或传感器），可满足国内大型矿井多采区布置的矿压监测需要。
不同类型的监测站点采用统一编码。
每个站点的地址码是唯一的，通过通讯协议中的标志符区分参数类型。
通讯主站内置RDS-100、PTS485、DE311数据转换接口，分别支持电话线、单模光纤、以太网（TCP/IP协议）数据传输。
井下通讯主站可通过电话线路与井上的监测主机连接，监测主机连接监测服
务器（工业PC），监测服务器接入矿井局域网（图二）。
该系统的监测分析软件
采用了SQL server数据库和B/S结构，支持WEB访问模式。
4
5
图 五 工作面及巷道测点布置图
压力监测分
6
图 四 顶板离层报警系统总体结构图（以太环网通讯方式）
7
（四）、矿井顶板动态监测系统硬件
每个矿井可建立多个测区工作面的巷道及工作面的顶板动态监测系统，根据井下采区布置图，在每个测区（工作面）设一台通讯分站（KJF70B），每个通讯分站各管理一个工作面和2条巷道的离层检测、锚杆应力和综采工作面工作阻力监测。
根据实际需要可选择一个或多个监测子系统。
井下设一通讯主站，通讯主站与通讯分站之间使用2芯通讯电缆连接，连接方式采用总线式，分站可按站点无次序接入，通讯主站通过电话线将数据传送到井上接收主机（图三）。
对于已经建立井下以太网的矿井，可省略通讯主站和井上的接收主机，通讯分站配接以太网转换器（NPORT接口）直接接入井下的网络交换机。
井上的监测服务器只要接入交换机即能实现网络监测（图四）。
五、实验注意项
1）实验完成后，应将仪器收好；
2）尝试使用时不得损坏仪器。
六、思考题
1）KJ216煤矿顶板压力监测系统由哪些设备组成？
2）什么是顶板压力？
七、实验报告
阐述现场矿压观测的主要内容及现场所使用主要矿压观测仪器、仪表的使用方法。
