3)当后面要描是直线时，直接一个一个点击各个转角点
4)当要描的是圆弧时，输入a，空格，转为画弧线模式，再输入s
，空格，采用经过第二点的方式来画弧线（一般这是最为方便的），点击弧线中段的某一个交点（当没有交点时，设置自动捕捉里面的中点要选中，以便选择弧线的中点作为第二点）为第二点
，
再点弧线的另一端点，就描好了这一段弧
cad计算图形面积的方法
篇一：CAD中怎样计算不规则图形面积
CAD中怎样计算不规则图形面积？有2个方法:
1.工具--查询--面积,然后你从图形的起点按顺序点到终点后确定,在最下面命令栏中给出你图形的周长和面积.
2.你把图形用REG命令做成面域,然后选中整个图形,用LI命令查询即可.
当然你把图形合并多段线封闭,然后在用LI命令查询也可. CAD中计算不规则图形的面积怎么计算，比如一个奇形怪状的水池，请高手讲详细点，谢谢精彩回答
测之前，先点击一下要测量的弧线，使其处于选中的状态，确定是你要测的那一段，而没有跟旁边的线连在一起，当连在一起时，要先将它们分解（xp），再求该段的长度，或者该段处于刚画好的边界中的一段，要保留该边界的整体性以便以后还要测量时，则再单独画一遍这段弧线以供测量长度之用。
线（这是圆弧的，有时不是圆弧，就暂且按圆弧一小段一小段尽量贴近的方式描过去）。
5)当后面的还是圆弧时，继续输入s，空格，重复画弧线。
6)当后面是直线时，输入字母l，空格，转为描直线模式
。（转为直线时，一定要前一段弧线已经画完才能转换，不然还在画弧线当中cad不能理解该输入的参数，当已经输错时，按一下Esc键可退出这一个参数的输入）。
。注意：求得的数值为按cad图形上图形的尺寸来的，普通平面图尺寸是毫米，因此面积数值应该将小数点前移6位方为平方米数值
。当有些图（如有些总平图）直接以m为单位时，求得的面积就是m2，小数点不用前移。
注意：有些图比例没有按1:1对应时，应用比例缩放命令(sc)缩放到1:1的比例，这样求得的面积才是正确的面积。
计算不规则图形面积:
1.在绘图工具条上选择"面域"
2.选中要计算面积的图形的所有边(包括圆弧).回车这时候可以看到要计算面积图形是一个整体了~
3.area命令,回车
4.o命令,回车
5.选中要计算面积的图形.回车~~~OK
什么乱七八糟的图形都可以计算.我用pedit将外框线连起来，再area选o，即可得面积！我用pedit将外框线连起来，再area选o，即可得面积！如果是闭合区域：可以用命令li（LIST)然后选种闭合区域在弹出的窗口中会显示出面积、周长等详细信息！如不是闭合区域可以先用bo命令进行面域操作！
1、用多段线（命令：PL）描出图形边界，闭合后选中刚画的多段线，输入LI，回车，就可以在弹出的窗口看到所围成图形的面积和周长。如图为例。
2、你如果不想描，可以把原有的线变成多段线，命令PE，然后输入M（可选多条），然后框选那个不规则图形，回车，命令行会提示是否变为多段线？，输入Y，回车，输入J（合并），合并模式选B（两者都），模糊距离不用改（为0）。合并这步可以多做几次，直到把图Baidu Nhomakorabea边界的线合并成一条闭合的多段线为止，然后还是用LI命令计算围合部分的面积。
算长度：
除上述面积命令可以同时获得周长之外，可能局部需要加减一些长度，直线长度：用测距命令（di）
输入di，空格，点击要测量距离（就是长度）的起点和终点，则这两点间的长度（距离）就出来了，单位一般为毫米。（当要测矩形的长和宽时可点击矩形的两个对角点，看结果里面的x向和y向数值分别就是长和宽，斜向的矩形不适用）。弧线长度：用测长度命令（len）
篇三：CAD计算复杂图形面积的方法
用CAD计算复杂图形面积的方法
在形状比较复杂（有直线和弧线在一起）的时候，如果原先没有描好边界线，要计算面积，则要使用多段线命令（pl）
来描好边界线，再用求面积命令（aa）并选对象（o）来求得已描好的图形的面积。以如下图形实例：
1)输入pl，按空格执行
2)一般选择左下角（形成一个习惯以免最后忘记从哪里开始点的）点第一点
请问如何利用CAD计算不规则图形的面积？
首先把你的图形用reg封闭，然后再用area命令中的o，然后就可以得到周长和面积。
篇二：CAD中计算图形面积的方法

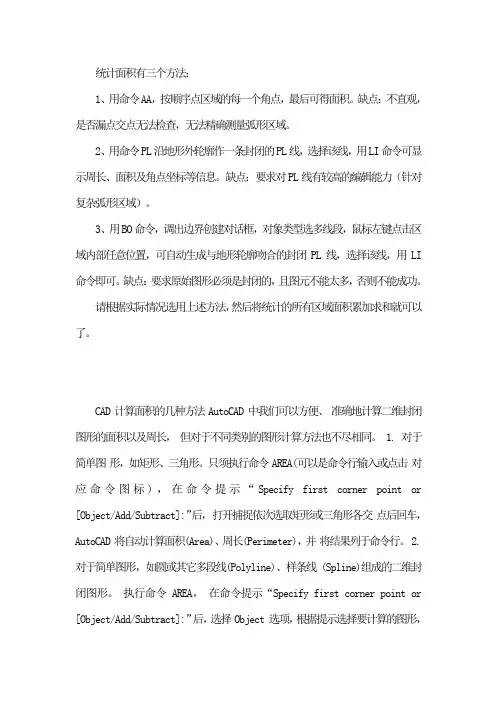

CAD计算面积的几种方法AutoCAD中我们可以方便、准确地计算二维封闭图形的面积以及周长，但对于不同类别的图形计算方法也不尽相同。1.对于简单图形，如矩形、三角形。只须执行命令AREA(可以是命令行输入或点击对应命令图标)，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积(Area)、周长(Perimeter)，并将结果列于命令行。2.对于简单图形，如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。3.对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行AREA命令计算图形面积。必须先使用Boundary命令(其使用方法依照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算面积的图形创建一个面域(region)或多段线对象，再执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object选项，根据提示选择刚刚建立的面域图形，AutoCAD将自动计算面积、周长。
7)有时觉得前一段线（直线弧线均同）不满意时，输入u，空格，可取消前一段线
，重复输入u和空格，可一段一段往前取消，退回去，而不用全部重来。
8)画完最后一段时，应点回最初开始的那一点，输入c，空格，封闭该区间，这样，就描好了一整个区域的边界线。可以用面积命令aa来求面积了。
面积命令：
输入aa，空格，输入o，空格（求对象的面积），选择刚画好的边界线，对象的面积和周长就出来了
4)当要描的是圆弧时，输入a，空格，转为画弧线模式，再输入s
，空格，采用经过第二点的方式来画弧线（一般这是最为方便的），点击弧线中段的某一个交点（当没有交点时，设置自动捕捉里面的中点要选中，以便选择弧线的中点作为第二点）为第二点
，
再点弧线的另一端点，就描好了这一段弧
cad计算图形面积的方法
篇一：CAD中怎样计算不规则图形面积
CAD中怎样计算不规则图形面积？有2个方法:
1.工具--查询--面积,然后你从图形的起点按顺序点到终点后确定,在最下面命令栏中给出你图形的周长和面积.
2.你把图形用REG命令做成面域,然后选中整个图形,用LI命令查询即可.
当然你把图形合并多段线封闭,然后在用LI命令查询也可. CAD中计算不规则图形的面积怎么计算，比如一个奇形怪状的水池，请高手讲详细点，谢谢精彩回答
测之前，先点击一下要测量的弧线，使其处于选中的状态，确定是你要测的那一段，而没有跟旁边的线连在一起，当连在一起时，要先将它们分解（xp），再求该段的长度，或者该段处于刚画好的边界中的一段，要保留该边界的整体性以便以后还要测量时，则再单独画一遍这段弧线以供测量长度之用。
线（这是圆弧的，有时不是圆弧，就暂且按圆弧一小段一小段尽量贴近的方式描过去）。
5)当后面的还是圆弧时，继续输入s，空格，重复画弧线。
6)当后面是直线时，输入字母l，空格，转为描直线模式
。（转为直线时，一定要前一段弧线已经画完才能转换，不然还在画弧线当中cad不能理解该输入的参数，当已经输错时，按一下Esc键可退出这一个参数的输入）。
。注意：求得的数值为按cad图形上图形的尺寸来的，普通平面图尺寸是毫米，因此面积数值应该将小数点前移6位方为平方米数值
。当有些图（如有些总平图）直接以m为单位时，求得的面积就是m2，小数点不用前移。
注意：有些图比例没有按1:1对应时，应用比例缩放命令(sc)缩放到1:1的比例，这样求得的面积才是正确的面积。
计算不规则图形面积:
1.在绘图工具条上选择"面域"
2.选中要计算面积的图形的所有边(包括圆弧).回车这时候可以看到要计算面积图形是一个整体了~
3.area命令,回车
4.o命令,回车
5.选中要计算面积的图形.回车~~~OK
什么乱七八糟的图形都可以计算.我用pedit将外框线连起来，再area选o，即可得面积！我用pedit将外框线连起来，再area选o，即可得面积！如果是闭合区域：可以用命令li（LIST)然后选种闭合区域在弹出的窗口中会显示出面积、周长等详细信息！如不是闭合区域可以先用bo命令进行面域操作！
1、用多段线（命令：PL）描出图形边界，闭合后选中刚画的多段线，输入LI，回车，就可以在弹出的窗口看到所围成图形的面积和周长。如图为例。
2、你如果不想描，可以把原有的线变成多段线，命令PE，然后输入M（可选多条），然后框选那个不规则图形，回车，命令行会提示是否变为多段线？，输入Y，回车，输入J（合并），合并模式选B（两者都），模糊距离不用改（为0）。合并这步可以多做几次，直到把图Baidu Nhomakorabea边界的线合并成一条闭合的多段线为止，然后还是用LI命令计算围合部分的面积。
算长度：
除上述面积命令可以同时获得周长之外，可能局部需要加减一些长度，直线长度：用测距命令（di）
输入di，空格，点击要测量距离（就是长度）的起点和终点，则这两点间的长度（距离）就出来了，单位一般为毫米。（当要测矩形的长和宽时可点击矩形的两个对角点，看结果里面的x向和y向数值分别就是长和宽，斜向的矩形不适用）。弧线长度：用测长度命令（len）
篇三：CAD计算复杂图形面积的方法
用CAD计算复杂图形面积的方法
在形状比较复杂（有直线和弧线在一起）的时候，如果原先没有描好边界线，要计算面积，则要使用多段线命令（pl）
来描好边界线，再用求面积命令（aa）并选对象（o）来求得已描好的图形的面积。以如下图形实例：
1)输入pl，按空格执行
2)一般选择左下角（形成一个习惯以免最后忘记从哪里开始点的）点第一点
请问如何利用CAD计算不规则图形的面积？
首先把你的图形用reg封闭，然后再用area命令中的o，然后就可以得到周长和面积。
篇二：CAD中计算图形面积的方法
CAD计算面积的几种方法AutoCAD中我们可以方便、准确地计算二维封闭图形的面积以及周长，但对于不同类别的图形计算方法也不尽相同。1.对于简单图形，如矩形、三角形。只须执行命令AREA(可以是命令行输入或点击对应命令图标)，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD将自动计算面积(Area)、周长(Perimeter)，并将结果列于命令行。2.对于简单图形，如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object选项，根据提示选择要计算的图形，AutoCAD将自动计算面积、周长。3.对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行AREA命令计算图形面积。必须先使用Boundary命令(其使用方法依照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算面积的图形创建一个面域(region)或多段线对象，再执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object选项，根据提示选择刚刚建立的面域图形，AutoCAD将自动计算面积、周长。
7)有时觉得前一段线（直线弧线均同）不满意时，输入u，空格，可取消前一段线
，重复输入u和空格，可一段一段往前取消，退回去，而不用全部重来。
8)画完最后一段时，应点回最初开始的那一点，输入c，空格，封闭该区间，这样，就描好了一整个区域的边界线。可以用面积命令aa来求面积了。
面积命令：
输入aa，空格，输入o，空格（求对象的面积），选择刚画好的边界线，对象的面积和周长就出来了
