GW4—40.5D型
户外高压隔离开关
安装使用说明书
1. 概述
GW4-40.5 (D) 型户外交流高压隔离开关(以下简称隔离开关)，是三相交流50HZ户外高压开关设备，供高压线路在有电压无负荷时分合线路之用，宜作变电站出线隔离开关。

该型产品下列技术标准：
GB1985—89《交流高压隔离开关和接地开关》
GB/T11022—1999《高压开关设备和控制设备标准的共同技术要求》
IEC129（1984）《交流隔离开关与接地开关》
2. 使用环境条件
a. 海拔高度普通型≤1000m、高原型≤4000m。

b. 覆水厚度10<mm
c.风压≤700pa。

d.地震烈度<8度。

e. 周围空气温度：上限+40℃、下限-30℃。

g.安装场所无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

3.产品型号组成
3.1 特征标志意义
D—接地开关，I II—接地开关类型，G—改进型产品
3.2 特殊派生符号意义
W—耐污型，GY—高原型，H—高寒型，TA—干热型，TH—湿热型
4. 技术参数

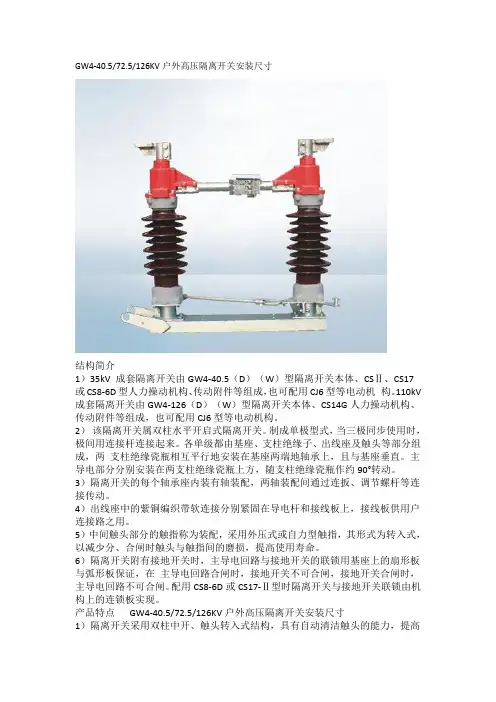

5. 主要结构
隔离开关为单极双柱式水平旋转结构，三极成组配套使用，亦可单极使用。

隔离开关单极由底架、轴承座、支柱绝缘子、导电主回路、机械连杆等组成。

隔离开关的三极用接头、联动拉杆、管接头、轴销、钢管（用户自备）、以及手力操动机构（以下简称操动机构）等连接成组。

隔离开关的底架一端或两端均可装设接地开关。

隔离开关两端的接地开关由手力操动机构联锁控制，从而使隔离开关与接地开关按主分—地合—地分—主合的顺序实现防误动操作，产品外形参见图1、图2。

5.1 底架：由GB9787—88热轧角钢构成，在底架的两端安装有轴承座，内置2个圆锥滚子轴承以保证轴装配转动灵活，其结构和安装尺寸见图1、图2。

5.2 支柱绝缘子：有普通型、耐污型、高原型三种，其性能符合GB8287.1《高压支柱瓷绝缘子技术条件》、GB8287.2—87《高压支柱瓶绝缘子尺寸与特性》。

耐污型还符合GB127744—91《耐污型户外棒型支柱绝缘子》。

每极隔离开关配用支柱绝缘子两只，支柱绝缘子竖立安装在轴装配上，其上端固定导电主回路。

5.3 导电主回路：由接线座及左、右触头装配所组成。

630A与3150A之结构基本相同，仅有导电管截面、表面镀层、触指数目及软导线上的区别。

接线座内装导电杆及软导线装配，比传统滚动接触方式电阻小、导电性能好，如图3所示。

左、右触头装配的构造及合闸到位后的接触状态见图4。

5.4 接地开关：接地开关装在隔离开关底架的端部，接地开关的静触头装在导电主回路的导电管上。

5.5 机械连杆：隔离开关由操动机构通过装在底架中间的操动轴操动，经过主轴拉杆驱动左触头侧支柱绝缘子旋转90°。

联动拉杆驱使三极隔离开关联动分合闸。

接地开关由操动轴带动地刀拉杆驱使地刀，向上（向下）旋转一定角度，完成合闸（分闸）。

三极接地开关的每极之闸用φ32×3钢管连接实现三极联动。

三极隔离开关联动φ25×2.5钢管连接实现三极联动。

三极隔离开关联动用φ25×2.5钢管连接实现三极联动。

隔离开关与操动机构用φ42×3钢管连接，钢管用户自备。

5.6 操动机构：隔离开关出厂时配用CS17手力操动机构。

机构由底座、联锁板、手柄及辅助开关组成。

辅助开关有4极、8极两种规格，分别有2对与4对常开常闭触点。

供联锁及
传递信号之用。

手力操动机构加装电磁锁后，可使隔离开关增加电气闭锁防动功能。

电磁锁及其安装附件另行计价供给，由用户自行安装。

6. 安装与调试
6.1 安装前检查
a.检查隔离开关、零部件、附件的数目与装箱单是否相符。

b.产品铭牌数据与订货一致。

c.产品有无损伤，支柱绝缘子有无碰伤裂纹。

d.各转动部位转动是否灵活有无卡滞。

e.操动机构转动是否灵活。

分、合闸位置是否正确，辅助开关切换是否正常。

6.2 隔离开关只能水平安装。

先将隔离开关置于同一水平高度的安装架上，然后校正极间距离，使底架相互平行。

再校正三极隔离开关两列支柱绝缘子轴心线，接地开关地轴的轴心线，把隔离开关安装固定之后用联动拉杆连接成组。

6.3 隔离开关合闸到位后，左、右触头应在同一水平线上，其上下偏＜5mm，左、右触头装配接触位置处在2只支柱绝缘子轴心线正中，右触头嵌入左触头侧的触指内成面接触，左触头侧触指与定位板之间间隙≤2mm。

必要时，可调节单极拉杆的长度；并允许在支柱绝缘子顶端，底部两处增减调整垫片，但每处加垫厚＜3mm。

6.4 调节联动拉杆长度，使三极隔离开关合闸同期误差＜5mm。

然后分别调节主轴拉杆及联动拉杆长度，使隔离开关分闸到位后的打开角度是90°。

6.6 调整接地开关地轴上的拐臂角度及连杆的有效长度，使接地开关分、合闸到位时与操动机构同步。

接地开关分闸到位时呈水平状态。

6.7手力操动机构的安装位置如图1、图2所示，把机构和板装配配钻后，打入A10×50圆锥销，紧固上面两M10螺栓。

双接地隔离开关，从底架中间操动轴轴心向下垂线，单接地和不接地从支柱绝缘子下端轴装配向下垂线，使之与操动机构转轴中心吻合，然后，把机构安装固定。

双接地隔离开关把轴套装在操动轴上，单接地和不接地隔离开关把轴套装在操动轴和轴装配上，测量其中间的有效尺寸，并自备φ42×3无缝钢管。

钢管两端分别与轴套和板装配连接焊牢。

6.8清除各机械转动部位及电接触部位的尘垢重新注入润滑油脂。

6.9测量隔离开关导电主回路的电阻值应符合表2中规定。

6.10手力操作3~5次，操作平稳，隔离开关及接地开关分、合闸位置正确，接触良好。

6.11 安装完毕经检查证实符合要求后，可挂网运行。

7. 运行与检修
7.1 隔离开关必须在线路负荷切断后进行操作。

运行后的隔离开关每年应定期检修1次，如发生严重短路故障，在故障后即检修。

7.2清除各电接触面、支柱绝缘子表面尘垢，在各电接触面涂以工业凡士林。

7.3清洗各机械传动部位、转动部位油污，重新注入润滑油脂；涂漆部位重新涂漆。

7.4更换损坏的零件。

检查所有紧固件及各部位轴销，如有松动应作紧固。

7.5在必要时，按表1规定作工频耐压试验，按表2测量主回路电阻，隔离开关挂网运行后主回电阻值会有升高，但不大于表2所列数值的1.2倍。

8. 包装、运输与保管
8.1隔离开关一般为三极共箱包装，在用户提出特需时作单极包装，手力操动机构及附件的附件箱，均随产品共箱包装。

8.2运输产品应遵从包装箱外所注作业标志，不准翻、倒。

8.3产品到站后，请及时验收。

如发现问题，请立即与生产厂联系，以便于迅速处理。

8.4产品开箱后，如不能立即安装，作长期库存时，应存放干燥有遮蔽的场所，并作定期检查。

9.随机技术文件
产品合格证、安装使用说明书、装箱单
10.订货须知请用户在订货时写明以下内容
10.1隔离开关的型号、规格和数量。

10.2对接地开关的要求（不接地、单接地、双接地，以及接地开关类型）。

10.3手力操动机构型号、辅助开关极数。

10.4手力操机构如加装电磁锁时，所需电磁锁型号、数量以及工作线圈电压。

10.5要求选购备件、附件及零件的名称、数量。

10.6收货单位、到站、开户银行及帐号、纳税人登记号。
