华为已开始自行设计功率放大器芯片
5G网络设备芯片的国产化现状及展望

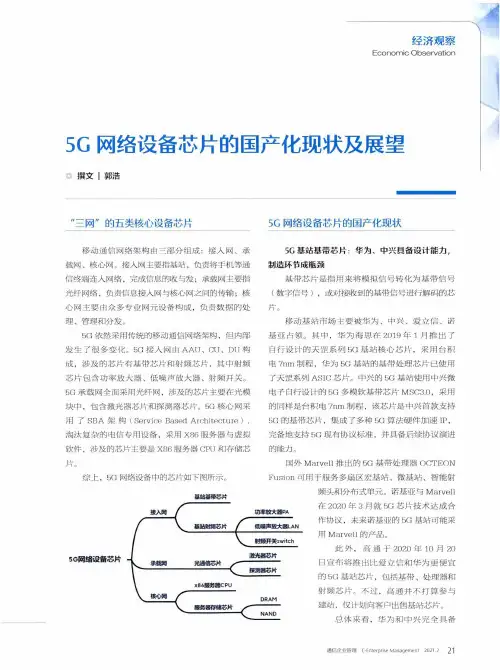

经济观察Econom ic Observation5G网络设备芯片的国产化现状及展望◎撰文I郭浩"三网〃的五类核心设备芯片5G网络设备芯片的国产化现状移动通信网络架构由三部分组成：接入网、承 载网、核心网。
接入网主要指基站，负责将手机等通 信终端连入网络，完成信息的收与发；承载网主要指 光纤网络，负责信息接入网与核心网之间的传输；核 心网主要由众多专业网元设备构成，负责数据的处 理、管理和分发。
5G依然采用传统的移动通信网络架构，但内部 发生了很多变化。
5G接入网由A A U、CU、D U构 成，涉及的芯片有基带芯片和射频芯片，其中射频 芯片包含功率放大器、低噪声放大器、射频幵关。
5G承载网全面采用光纤网，涉及的芯片主要在光模 块中，包含激光器芯片和探测器芯片。
5G核心网采 用了SBA 架构（Service Based Architecture)，淘汰复杂的电信专用设备，采用X86服务器与虚拟 软件，涉及的芯片主要是X86服务器CPU和存储芯5G基站基带芯片：华为、中兴具备设计能力，制造环节成瓶颈基带芯片是指用来将模拟信号转化为基带信号 (数字信号），或对接收到的基带信号进行解码的芯 片。
移动基站市场主要被华为、中兴、爱立信、诺 基亚占领。
其中，华为海思在2019年1月推出了 自行设计的天罡系列5G基站核心芯片，采用台积 电7nm制程，华为5G基站的基带处理芯片已使用 了天罡系列A S IC芯片。
中兴的5G基站使用中兴微 电子自行设计的5G多模软基带芯片MSC3.0,采用 的同样是台积电7nm制程，该芯片是中兴首款支持 5G的基带芯片，集成了多种5G算法硬件加速EP,完备地支持5G现有协议标准，并具备后续协议演进 的能力。
片。
综上，5G网络设备中的芯片如下图所示。
基站基獅片5G网络设备芯片国外M arvell推出的5G基带处理器OCTEON Fusion可用于服务多扇区宏基站、微基站、智能射频头和分布式单元。
中波技术手册
《中波广播发射台理论基础与实践技术手册》介绍【作者】庄涛【出版社】光明日报出版社【索书号】 ISBN 978-7-5112—6624-8【字数】 488千字(427页)【馆藏地点】样本书库【定价】 120元内容简介《中波广播发射台理论基础与实践技术手册》一书,是专门为中波广播发射台站值机员、技术人员编写的一本实用书籍，目的是为提高中波发射台值机员的业务理论知识和实际操作技能，为技术培训、职业技术鉴定提供科学、规范的依据。
本书内容涵盖了中波广播发射台值机员及技术管理人员应知应会的理论性知识和实践性知识。
全书共十二个章节,分别是：广播发展简史、中波广播理论综述、中波发射台概况、电工电子技术、仪器仪表的操作、信号源系统、DAM全固态数字调制中波发射机、PDM中波发射机的原理与维修、天馈线系统、自动化监控系统、配电系统、发射台技术防护，以及发射台理论知识要点总结、中波发射台技术能手竞赛试题精选和中波专业术语名词解释等四个附录。
本书特点抛去了繁杂的理论赘述和计算公式，以分类、特点、方法为基本内容；注重内容的可操作性和实用性。
以够用为度,图文并茂，通俗易懂,便于自学，便于查询。
内容既有初级值机员应知应会的理论与实践知识，又有高级值机员应具备的解决复杂问题的理论与实践知识，更加符合中波台各层次值机员的认知水平,特别适合做中波台技术人员的培训教材使用(本书有配套教学PPT课件,需另购)。
作者简介庄涛，大专学历,高级工程师，从事自动化电气设备的安装与维修工作，有三十多年的基础电器维修实践经验，具有较强的实际操作动手能力。
一九九八年从部队转业到河南省潢川中波台工作，从事中波技术维护工作，先后发表过二十多篇中波发射相关技术论文。
自主研发或创新的DX系列全固态中波发射机故障查询系统、多路循环监听控制器、中波发射台信号源系统的整合等项目曾分获河南省广播电影电影电视局科技创新一、二、三等奖。
本书配套教学PPT课件为了配合中波值机员培训，本书各章节都有配套教学PPT课件，PPT课件的特点是清新、生动、信息量大，通过现代化多媒体投影仪实用,能够优化课堂教学,调动课堂气氛，增加学员的理解和记忆程度.彻底改变了“一本书、一支粉笔、一块黑板”单调的教学模式。
2.4GHz射频功率放大器的设计
毕业论文（设计）论文（设计）题目：2.4GHz射频功率放大器的设计目录中文摘要 (1)Abstract (2)第一章绪论 (3)第二章理论基础 (5)2.1 二端口网络 (5)2.2 技术指标 (6)2.2.1 输出功率 (7)2.2.2 功率增益 (8)2.3 匹配网络 (9)2.3.1共轭匹配 (11)2.3.2负载牵引 (11)2.4 传输线理论简介 (12)2.5 ADS软件简介 (12)第三章电路设计 (14)3.1器件选型和功率分配 (14)3.1.1器件选型 (14)3.1.2 功率和增益分配 (14)3.2 单级放大器设计 (15)3.2.1功率级（Power stage）设计 (15)3.2.2驱动级（Driver stage）设计 (23)3.2.3 两级功率放大器系统设计 (26)第四章总结与展望 (29)谢辞 (30)参考文献 (31)附录翻译 (33)中文摘要近年来，RFID技术的应用在全球掀起一场热潮。
2.4G技术标准由于它的广泛应用，更是成为技术和市场领域的宠儿。
RFID最重要的部分是发射机，而射频功率放大器作为发射机的核心部件，它的性能是制约整个RFID系统性能和技术水平的关键因素。
本文介绍了基于ADS用于RFID系统的2.4GHz射频功率放大器的硬件电路设计方法。
整个系统以MOSFET器件为核心功放晶体管，在2.4GHz、工作电压为3.3V 条件下，采用两级功放级联方式，前端驱动级工作于小信号状态，为后端提供高功率增益，后端功率级工作于大信号，提供高功率输出。
级联之后的效果是实现了27dB功率增益和高达近27dBm功率输出。
该系统主要应用于超高频射频识别读写器系统。
本文深入探讨了整体硬件电路的设计方案，详细阐述了电路设计的原理和方法，最后给出了具体的实现过程。
关键词：GaAs FET；RFID；ADS；2.4G无线系统；射频功率放大器AbstractIn recent years, RFID technology has led to a boom in the world. 2.4G technology standard has become a cosset of the technology and market field, just because of its wide range of applications. Transmitter is the most important part of the RFID system. As the core component of a transmitter, the performance of RFPA becomes to the key factor restricting capability and technical level of the whole RFID systemThis paper introduces a method of 2.4GHz RFPA hardware circuit designing used in RFID system based on ADS. The entire system using MOSFET component as the core power transistor contains two-stage cascade amplifiers working in 3.3V supply voltage, 2.4GHz. The driver-level works in small-signal state, providing high power gain for the back-end; power-level works in large-signal state, providing high output-power for the load. The effect after cascade is to achieve a 27dB power gain and a 27dBm output-power.We discuss the blue print of the overall hardware circuit design in this paper, expatiate the principles and methods of circuit design in detail, and finally give a concrete realization of the process.Key words: GaAs FET; RFID; ADS; 2.4G wireless system; RF Power Amplifier第一章绪论随着人类社会进入信息时代，无线通信技术有了飞速的发展，尤其是射频微波通信技术的产生和发展无疑对无线通信技术的发展起到了决定的作用。
功放芯片推荐
功放芯片推荐
功放芯片是一种广泛应用于音频放大器中的集成电路，主要用于放大输入信号，并将其输出到音箱或喇叭等输出设备。
在市场上，有许多不同类型的功放芯片可供选择，每种芯片都具有不同的特点和应用领域。
在这篇文章中，我将向您推荐几种常用的功放芯片，以供参考。
1. TDA7498E：这是一款非常受欢迎的功放芯片，具有高性能
和低功耗的特点。
它采用了双音频频道设计，能够输出较高功率的音频信号。
该芯片适用于汽车音频系统、家庭影音设备等多种应用场景。
2. TPA3116：这是一款数字功放芯片，采用了高效的BTL架构，能够实现低功耗和高保真度的音频放大。
它支持多种输入接口，包括模拟输入和数字输入，适用于音箱、耳机放大器等设备。
3. STA520：这是一款低功耗、高质量的功放芯片，适用于蓝
牙音箱等低功耗设备。
它具有低静态功率消耗、高动态范围和低噪声等特点，适合于要求高保真度的音频系统。
4. LM386：这是一款常用的单声道功放芯片，适用于便携式设备和小功率音箱。
它具有简单的电路结构和较高的增益，适合于电池供电的设备。
5. MAX9744：这是一款数字音频功放芯片，具有高效率和低
失真的特点。
它支持多种输入接口，包括模拟输入和数字输入，
适用于音箱、蓝牙音箱等设备。
以上仅是一些常见的功放芯片推荐，每一款芯片都有其适用的应用领域和特点，选择合适的芯片需要根据具体的应用需求来决定。
同时，还需要考虑功放芯片的品牌声誉、价格以及生产厂商的售后服务等因素，在选购之前需要综合考虑。
希望以上推荐能对您有所帮助。
基于AD603程控宽带放大器的设计
基于AD603程控宽带放大器的设计摘要本设计是采用AD603可控增益放大器芯片设计的一款高增益，高宽带直流放大器，采用两级级联放大电路了，提高了放大增益，扩展了通频带宽，而且具有良好的抗噪声系数，采用AT89S52芯片控制数模转换(DAC0832芯片)进行程控放大控制，在0—20MHz频带内，放大倍数在0-40dB之间进行调节，增益起伏为1dB。
系统具有键盘输入预置，增益可调和液晶显示，具有很强的实际应用能力。
关键词：AD603,AT89S52,DAC0832，程控放大器，高增益放大器1、方案论证及比较1.1 总体方案框图本系统原理方框图如图1所示。
本系统由前置放大器、中间放大器、末级功率放大器、控制器、键盘及稳压电源等组成。
其中前置放大器、中间放大器、末级功率放大器构成了信号通道。
图1 系统原理框图1.2 增益控制部分方案一原理框图如图2所示，场效应管工作在可变电阻区，输出信号取自电阻与场效应管与对V’的分压。
采用场效应管作AGC控制可以达到很高的频率和很低的噪声，但温度、电源等的漂移将会引起分压比的变化，用这种方案很难实现增益的精确控制和长时间稳定。
图 2 场效应管放大器电路图方案二采用可编程放大器的思想，将输入的交流信号作为高速D/A的基准电压，这前置中间末级键51单片U U稳220V时的D/A作为一个程控衰减器。
理论上讲，只要D/A的速度够快、精度够高就可以实现很宽范围的精密增益调节。
但是控制的数字量和最后的增益(dB)不成线性关系而是成指数关系，造成增益调节不均匀，精度下降。
方案三使用控制电压与增益成线性关系的可编程增益放大器PGA，用控制电压和增益（dB）成线性关系的可变增益放大器来实现增益控制（如图3）。
根据题目对放大电路的增益可控的要求,考虑直接选取可调增益的运放实现,如AD603。
其内部由R-2R梯形电阻网络和固定增益放大器构成,加在其梯型网络输入端的信号经衰减后,由固定增益放大器输出,衰减量是由加在增益控制接口的参考电压决定;而这个参考电压可通过单片机进行运算并控制D/A芯片输出控制电压得来,从而实现较精确的数控。
功率放大电路)

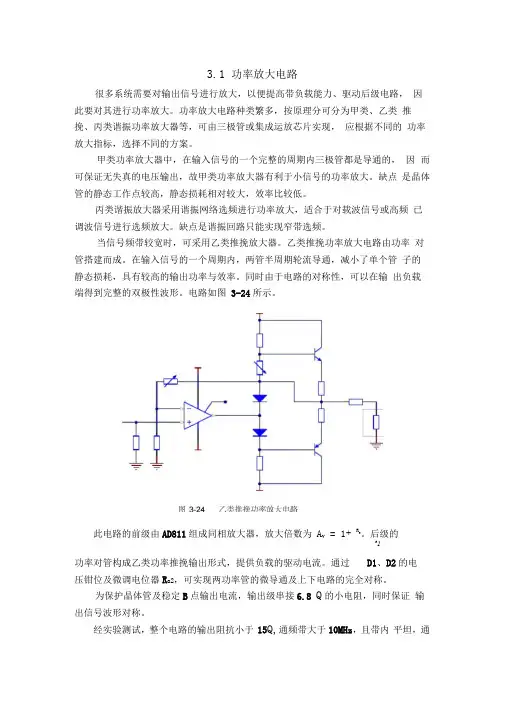

3.1 功率放大电路很多系统需要对输出信号进行放大，以便提高带负载能力、驱动后级电路，因此要对其进行功率放大。
功率放大电路种类繁多，按原理分可分为甲类、乙类推挽、丙类谐振功率放大器等，可由三极管或集成运放芯片实现，应根据不同的功率放大指标，选择不同的方案。
甲类功率放大器中，在输入信号的一个完整的周期内三极管都是导通的，因而可保证无失真的电压输出，故甲类功率放大器有利于小信号的功率放大。
缺点是晶体管的静态工作点较高，静态损耗相对较大，效率比较低。
丙类谐振放大器采用谐振网络选频进行功率放大，适合于对载波信号或高频已调波信号进行选频放大。
缺点是谐振回路只能实现窄带选频。
当信号频带较宽时，可采用乙类推挽放大器。
乙类推挽功率放大电路由功率对管搭建而成。
在输入信号的一个周期内，两管半周期轮流导通，减小了单个管子的静态损耗，具有较高的输出功率与效率。
同时由于电路的对称性，可以在输出负载端得到完整的双极性波形。
电路如图3-24所示。
此电路的前级由AD811组成同相放大器，放大倍数为A V = 1+ R3。
后级的R1功率对管构成乙类功率推挽输出形式，提供负载的驱动电流。
通过D1、D2的电压钳位及微调电位器R a2，可实现两功率管的微导通及上下电路的完全对称。
为保护晶体管及稳定B点输出电流，输出级串接6.8 Q的小电阻，同时保证输出信号波形对称。
经实验测试，整个电路的输出阻抗小于15Q,通频带大于10MHz，且带内平坦，通带波纹小于O.ldB;空载时可对0〜10MHz范围内峰峰值为20V的正弦信号无失真输出；输出端接50Q负载时，无失真的最大输出电压峰峰值达到10V, 并且在峰峰值为10V的输出状态下，频率大于2MHz仍无失真现象，效果良好。
需要注意的是，同相放大电路中的AD811放大倍数不能太大，否则芯片会存在一定程度的发热。
AD811是美国模拟器件公司推出的一种宽带电流反馈视频运算放大器。
增益G=+1 时，-3dB 带宽140MHz;增益G=+2 时，-3dB 带宽120MHz;增益G=10 时，-3dB带宽可达100MHz。
2.4G+1W+双向智能功率放大器参考资料
2.4G 1W 双向智能功率放大器参考资料（带图片）“务必（双向放大）,否则没意义”参考资料1:在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。
前者实现成本较高，而后者则相对较便宜，且容易实现。
现有的产品基本上通信距离都比较小，而且实现双向收发的比较少。
本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g兼容的无线通信系统中。
双向功率放大器的设计双向功率放大器设计指标：工作频率：2400MHz～2483MHz最大输出功率：+30dBm（1W）发射增益：≥27dB接收增益：≥14dB接收端噪声系数：< 3.5dB频率响应：<±1dB输入端最小输入功率门限：<?15dB m具有收发指示功能具有电源极性反接保护功能根据时分双工TDD的工作原理，收发是分开进行的，因此可以得出采用图1的功放整体框图。
功率检波器信号输入端接在RF信号输入通道上的定向耦合器上。
当无线收发器处在发射状态时，功率检波器检测到无线收发器发出的信号，产生开关切换信号控制RF开关打向发射PA通路，LNA电路被断开，双向功率放大器处在发射状态。
当无线收发器处在接收状态时，功率检波器由于定向耦合器的单方向性而基本没有输入信号，这时通过开关切换信号将RF开关切换到LNA通路，PA通路断开，此时双向功率放大器处在接收状态。
下面介绍重点部位的设计：发射功率放大（PA）电路发射功率放大电路的作用是将无线收发器输入功率放大以达到期望输出功率。
此处选择单片微波集成电路（MMIC）作为功率放大器件，并采用两级级联的方式来同时达到最大输出功率与增益的要求。
前级功率放大芯片选择RFMD公司的RF5189，该芯片主要应用在IEEE802.11b WLAN、2.4GHz ISM频段商用及消费类电子、无线局域网系统、扩频与MMDS系统等等。
两款Emulex芯片控制器获Huawei Ready认证
Ｅ ｎ ｇ ｉ ｎ ｅ （ Ｘ Ｅ） ２ ０ １ 聚 合 网络架 构控 制 器 的板卡 已通
过华为 Ｆ ｕ ｓ ｉ ｏ ｎ Ｓ ｐ ｈ ｅ ｒ ｅ 云操作系统兼容性测试 ，获得 Ｈ ｕ ａ ｗ ｅ ｉ Ｒ ｅ ａ ｄ ｙ 认证 ，硬件与系统配合 良好 ，性能优
越。
与伦 比的 ＷＬ Ａ Ｎ性能 ，提供高达 ４ ３ ３ Ｍ ｂ ｐ ｓ 的数据 传输速率 ， 可实现高速数据传输 、 互联网浏览以及视
业 界 要 闻— 。 ． ＇ ， ’
Ｃ ａ ｄ ｅ ｎ ｃ ｅ Ｉ Ｐ 集 团的一部分 。
Ｔ ｅ ｎ ｓ ｉ ｌ ｉ ｃ ａ安 卓 专 用 的 Ｈｉ Ｆ ｉ 音 频 通 道 可 搭 配 Ｃ ａ ｄ ｅ ｎ ｃ ｅ任一 款 Ｈｉ Ｆ ｉ 音频 ／ 语音 Ｄ Ｓ Ｐ Ｉ Ｐ核心 一起使 用 。通 过搭 配 这些 流行 的 Ｈ ｉ Ｆ ｉ Ｄ Ｓ Ｐ核 心 ， 设计 师 们
华 为与 Ｅ ｍ ｕ ｌ ｅ ｘ公 司 近 日共 同 宣 布 ， 基 于
Ｅ ｍ ｕ ｌ ｅ ｘ Ｂ ｌ ａ ｄ ｅ Ｅ ｎ ｇ ｉ ｎ ｅ Ｍ （ Ｔ Ｂ Ｅ） ３以 太 网 和 Ｅ ｍｕ ｌ ｅ ｘ
Ａ ｖ ａ ｓ ｔ ａ ｒ ８ ８ Ｗ８ ８ ８ ７经过专门设计 以满足当今 “ 美满
Ｍ ａ ｒ ｖ ｅ ｌ ｌ 丰 富的 ８ ０ ２ ． １ １ ａ ｃ产品线 。这款 高度集成 的
Ｑ ｕ ａ ｄ — ｒ ａ ｄ ｉ ｏ无线连 接 解 决方 案 ，在 一颗 单 芯 片上实 现了 ８ ０ ２ ． １ １ ａ ｃ ｌ ｘ ｌ 的超 高吞 吐量 （ Ｖ Ｈ Ｔ） 、 ＷＬ Ａ Ｎ、 蓝 牙４ ． 】 、 近 场通 信 （ Ｎ Ｆ Ｃ） 和Ｆ Ｍ接 收 ， 适 用 于智 能手
频流 传输 。 Ａ ｖ ａ ｓ ｔ ａ ｒ 系列产 品家族 中 的这一 最新 成员 还 集成 了先进 的可延 长 电池使 用 寿命 的 电源管 理功
宽带直流放大器设计课件
1 绪论1.1概述放大器能把输入信号的电压或功率放大的装置，由电子管或晶体管、电源变压器和其他电器元件组成。
放大器的原理是高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。
甲类放大器电流的流通角为360°，适用于小信号低功率放大。
乙类放大器电流的流通角约等于180°；丙类放大器电流的流通角则小于180°。
乙类和丙类都适用于大功率工作丙类工作状态的输出功率和效率是三种工作状态中最高者。
高频功率放大器大多工作于丙类。
但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。
由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。
1.2宽带直流放大器的应用前景随着微电子技术的发展，人们迫切地要求能够远距离随时随地迅速而准确地传送多媒体信息。
于是，无线通信技术得到了迅猛的发展，技术也越来越成熟。
而宽带放大器是上述通信系统和其它电子系统必不可少的一部分。
由此可知，宽带放大器在通信系统中起到非常重要的作用，于是人们也对它的要求也越来越高。
直宽带放大器在科研中具有重要作用，宽带运算放大器广泛应用于A∕D转换器、D∕A转换器、有源滤波器、波形发生器、视频放大器等电路。
lm1875t功放电路图
lm1875t功放电路图1. 介绍lm1875t是一款高性能音频功率放大器芯片，适用于高保真音频放大应用。
该芯片具有低失真、低噪声和高输出功率的特点，被广泛应用于音响设备中。
本文档将详细介绍lm1875t功放电路图的设计和原理，并提供相应的示意图和元器件列表。
希望本文可以帮助读者了解和理解lm1875t功放电路的工作原理，并为相关电路的设计提供参考。
2. 电路图设计lm1875t功放电路的整体设计如下图所示：在这个电路图中，lm1875t芯片被用作音频功放，它的输入接口连接到音频信号源，输出接口连接到扬声器。
整个电路由几个重要的部分组成，下面将对这些部分进行详细介绍。
2.1 电源电路lm1875t芯片需要一个稳定的直流电源供电。
为了提供稳定的电源，我们设计了以下的电源电路：电源电路包括变压器、整流桥、滤波电容和稳压电路。
变压器将交流电转换为适合lm1875t芯片工作的低压直流电。
整流桥将交流电转换为直流电，并通过后面的滤波电容进行滤波来减小电源的纹波。
稳压电路则对电源进行稳定，以保证芯片正常工作。
2.2 输入电路lm1875t芯片的输入接口采用差分输入，为了适应输入信号源的不同，我们设计了以下的输入电路：差分输入电路采用了运放，它将输入的信号放大并转换成差分信号。
这种设计能够有效地抑制共模干扰和交流耦合，提高了音频信号的质量。
2.3 输出电路lm1875t芯片的输出接口采用单端输出，为了适应扬声器的工作需求，我们设计了以下的输出电路：输出电路由一个电感和一个负载电阻组成，电感起到滤波的作用，负载电阻则将电路与扬声器连接起来。
2021华为射频机考题目
华为射频技术方向笔试题目一、单项选择1.频综因电源波纹太大，近端有杂散，恶化积分相噪，从而恶化接收机灵敏度指标，下面措施有改善的是（）A.提高鉴相频率B.增大环路增益C.提升VCO相噪D.增大VCO输出功率2.驻波检测电路是通过测量正反向功率的差值的大小来确定驻波的大小。
正确错误3.输入信号带宽1MHz，功率谱密度为-60dBm/Hz,信噪比为20dB，通过一个增益为20dB、噪声系数为3dB的放大器，其输出信噪比为（）A.12dBB.17dBC.15dBD.20Db4.对于理想磁导体表面，下列描述正确的是（）A.磁场切向分量为零B.磁场、电场切向分量都为零C.电场切向分量为零 C.磁场、电场切向分量都不为零5.外差式接收机混频器前面往往会有一个镜频干扰滤波器，其主要作用是（）A.改善接收机噪声B.增加稳定性C.提高增益D.提高动态范围6.对于一个有源器件来说，以下哪些场景会导致噪声系数减小（）A.输入部分损耗减小B.增益减小C.环境温度增高D.线性提升7.一个放大器在1dB压缩点的输入功率为1dBm，输出功率为20dBm，该放大器的线性增益为（）A.19B.21C.20D.228.一个理想定向耦合器，耦合度为30dB,方向性为20dB，假如输入信号功率为1W,那么耦合端和隔离端输出信号功率各为多少？（）A.1 mW、100 mWB.1 mW、0.01 mWC.10 mW、1 mWD.0.1 mW、10 mW9.一段微带传输线的输入功率为30dBm，输出功率为29.7dBm，那么这段传输线的插入损耗是多少（）A.0.3 dBmB.0.5 dBmC.0.3dBD.0.5dB10.关于理想的T型结，下列说法正确的是（）A.输入端口匹配B.两输出端口隔离C.两输出端口匹配D.有耗11.两个发射通功率均为14，分别馈给两个间距为半波长的Patch天线，Patch单元天线的增益为5dBi。
则该简易1*2阵列的ERIP是多少dBm？（）A.25B.19C.22D.2812.下列传输线，工作带宽最窄的是（）A.同轴线B.带状线C.波导D.微带线13.天线增益与天线方向性系数的关系是（）A.天线增益=天线方向性系数*天线效率B.天线方向性系数=天线增益C.天线方向性系数=天线增益*天线效率D.天线方向性系数和天线增益没有关系14.无线信号在水面上传播比在空气中传播的损耗小，无线信号的频率越高，在空气中传播的损耗越大，绕射损耗大。
射频功率放大器芯片
射频功率放大器芯片射频功率放大器（RF power amplifier）是一种用于放大射频信号的电子设备，广泛应用于无线通信系统、雷达系统、卫星通信系统、广播电视系统等领域。
它的主要作用是将输入的低功率射频信号放大到足够大的功率，以便能够远距离传输或驱动其他设备。
射频功率放大器芯片是射频功率放大器的核心元件，其主要功能是将输入的低功率射频信号放大到更高的功率。
射频功率放大器芯片通常由半导体材料制成，最常见的是使用金属氧化物半导体场效应管（MOSFET）或互补金属氧化物半导体（CMOS）技术。
射频功率放大器芯片通常具有以下特点：1. 宽带特性：射频功率放大器芯片能够在很宽的频段内进行工作，从几十兆赫兹到几千兆赫兹不等，能够适应不同的工作频段和应用需求。
2. 高功率增益：射频功率放大器芯片能够将输入信号的功率放大到较高的水平，通常能够提供几瓦到几十瓦的输出功率。
高功率增益可以确保信号的传输距离更远，同时也能够驱动各种外部设备。
3. 高效能率：射频功率放大器芯片通常能够实现较高的功率放大效率，能够将输入的电能有效地转化为输出的射频功率，减少能量的浪费，并减少热量的产生。
4. 低噪声：射频功率放大器芯片通常具有较低的噪声指标，能够保证输出信号的清晰度和稳定性，提高接收信号的质量。
5. 兼容性：射频功率放大器芯片通常具有较高的兼容性，能够适应不同的工作环境和系统要求，同时还能够与其他射频设备和控制电路进行连接和集成。
射频功率放大器芯片在无线通信系统中起着至关重要的作用。
它能够增强信号的强度和传输距离，保证信号的可靠传输，提高通信质量。
同时，射频功率放大器芯片还能够用于雷达系统中的信号增强、卫星通信系统中的信号放大、广播电视系统中的信号驱动等各种应用领域。
总之，射频功率放大器芯片是无线通信系统中至关重要的核心元件，它能够将输入的射频信号放大到足够大的功率，实现信号的长距离传输和驱动其他设备。
随着无线通信技术的发展和应用需求的增加，射频功率放大器芯片将会继续发展和创新，为无线通信领域的进一步发展做出重要贡献。
