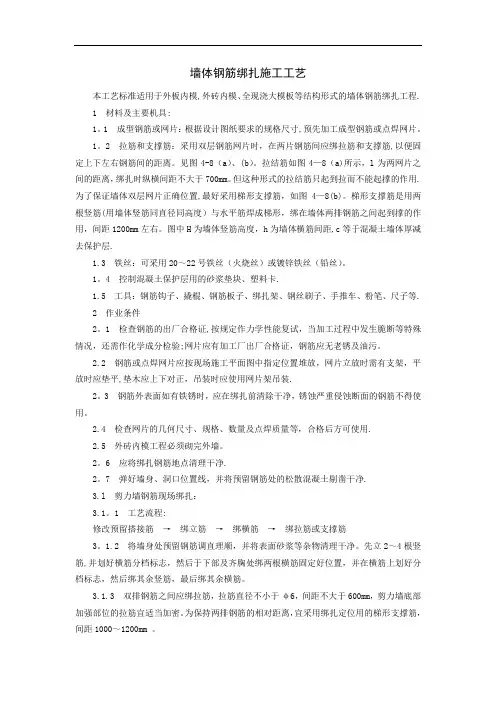

墙体钢筋绑扎施工工艺
墙体钢筋绑扎施工工艺本工艺标准适用于外板内模,外砖内模、全现浇大模板等结构形式的墙体钢筋绑扎工程.1 材料及主要机具:1。
1 成型钢筋或网片：根据设计图纸要求的规格尺寸,预先加工成型钢筋或点焊网片。
1。
2 拉筋和支撑筋：采用双层钢筋网片时，在两片钢筋间应绑拉筋和支撑筋,以便固定上下左右钢筋间的距离。
见图4-8（a）、(b）。
拉结筋如图4—8（a)所示，l为两网片之间的距离，绑扎时纵横间距不大于700mm。
但这种形式的拉结筋只起到拉而不能起撑的作用.为了保证墙体双层网片正确位置,最好采用梯形支撑筋，如图4—8(b)。
梯形支撑筋是用两根竖筋(用墙体竖筋同直径同高度）与水平筋焊成梯形，绑在墙体两排钢筋之间起到撑的作用，间距1200mm左右。
图中H为墙体竖筋高度，h为墙体横筋间距,c等于混凝土墙体厚减去保护层.1.3 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
1。
4 控制混凝土保护层用的砂浆垫块、塑料卡.1.5 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔、尺子等.2 作业条件2。
1 检查钢筋的出厂合格证,按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验;网片应有加工厂出厂合格证，钢筋应无老锈及油污。
2.2 钢筋或点焊网片应按现场施工平面图中指定位置堆放，网片立放时需有支架，平放时应垫平,垫木应上下对正，吊装时应使用网片架吊装.2。
3 钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。
2.4 检查网片的几何尺寸、规格、数量及点焊质量等，合格后方可使用.2.5 外砖内模工程必须砌完外墙。
2。
6 应将绑扎钢筋地点清理干净.2。
7 弹好墙身、洞口位置线，并将预留钢筋处的松散混凝土剔凿干净.3.l 剪力墙钢筋现场绑扎：3.1。
1 工艺流程:修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋3。
1.2 将墙身处预留钢筋调直理顺，并将表面砂浆等杂物清理干净。
16g101丨基础柱梁板楼梯剪力墙钢筋绑扎要点大汇总(大量节点图)
16g101丨基础柱梁板楼梯剪力墙钢筋绑扎要点大汇总（大量节点图）豆丁施工编辑整理案例工程简介：1、基础结构形式：人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。
2、主体结构形式：框架结构、钢混结构。
3、孔桩部分：长螺旋桩及人工挖孔桩桩身钢筋采用焊接。
4、基础及主体部分：φ16及以上的钢筋使用机械连接，直径小于16的使用绑扎搭接。
一、基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程：1）在底板钢筋绑扎前，先按照设计要求钢筋间距，算出底板需用的钢筋，根数，在垫层上放出底板钢筋摆放的位置线，（包括地梁钢筋位置线）和墙柱插筋位置线。
2）承台钢筋绑扎先铺底板下层钢筋。
根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，参照16G101-1第66-70页安装，绑完下层钢筋后，按间距0.8m 左右设置钢筋马凳，马凳及附加钢筋应支设在下层钢筋网上，不得直接落在保护层，在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。
马凳高度H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径，桩承台采用下图的钢筋马凳）间距800mm 左右设置,如下图：马镫使用14的钢筋进行加工2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎，即先先绑东西向后绑南北向的方法排列钢筋。
其接头位置“下层铁在跨中，上层铁在支座”。
梁板式基础部位钢筋接头必须按50％错开，要严格按照配料单的顺序及位置准确排放基础底板下铁保护层为40（50）㎜，上铁为30mm。
板上、下铁中间用马凳铁支起，间距800mm，马凳高度＝底板厚－上下保护层－上层双向钢筋直径－下层单向钢筋直径。
马镫使用14的钢筋进行加工3、底板钢筋的施工要求：钢筋绑扎要满扣绑扎且相邻绑扣为“八”字扣，扣头应向结构板内侧弯入。
在绑扎钢筋前要用墨线弹出钢筋摆放间距线，按线绑扎。
上层钢筋绑扎前要摆设好马凳铁，再绑上铁。
4、本工程基础底板（防潮板）厚度为350mm。

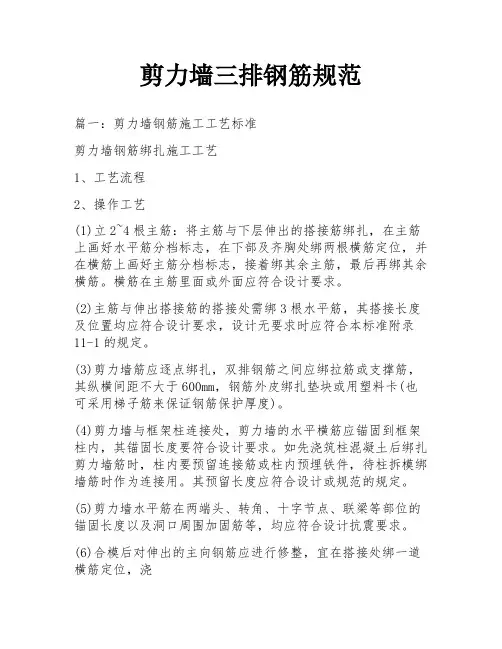

剪力墙三排钢筋规范
剪力墙三排钢筋规范篇一：剪力墙钢筋施工工艺标准剪力墙钢筋绑扎施工工艺1、工艺流程2、操作工艺(1)立2~4根主筋：将主筋与下层伸出的搭接筋绑扎，在主筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好主筋分档标志，接着绑其余主筋，最后再绑其余横筋。
横筋在主筋里面或外面应符合设计要求。
(2)主筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求，设计无要求时应符合本标准附录11-1的规定。
(3)剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡(也可采用梯子筋来保证钢筋保护厚度)。
(4)剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
如先浇筑柱混凝土后绑扎剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。
其预留长度应符合设计或规范的规定。
(5)剪力墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。
(6)合模后对伸出的主向钢筋应进行修整，宜在搭接处绑一道横筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。
篇二：剪力墙钢筋构造对于剪力墙分布钢筋网的排数规定：非抗震：当其厚度≤160 时，宜配置双排；当剪力墙厚度b＞ 160 时，应配置双排。
抗震：当剪力墙厚度b≤400 时，应配置双排；当剪力墙厚度400＜b≤ 700 时，宜配置三排；当剪力墙厚度b＞ 700 时，宜配置四排。
各排水平分布钢筋和竖向分布钢筋的直径与间距应保持一致。
当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋两端应同时钩住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。
洞口每边补强钢筋，分以下几种不同情况；（1）当矩形洞口的洞宽、洞高均不大于800时，如果设置构造补强纵筋，即洞口每边加钢筋≥2Φ12 且不小于同向被切断钢筋总面积的50%，本项免注。
剪力墙钢筋现场绑扎施工工艺流程
剪力墙钢筋现场绑扎施工工艺流程一、引言剪力墙是建筑结构中用来承受竖向荷载和横向荷载的一种关键结构构件，其钢筋的正确绑扎施工对于结构的安全性和稳定性具有重要影响。
因此，本文将详细介绍剪力墙钢筋现场绑扎施工的工艺流程，旨在提高施工质量和效率，确保建筑结构的安全性和稳定性。
二、材料准备在进行剪力墙钢筋现场绑扎施工之前，首先需要准备好所需的材料和工具。
具体的材料包括钢筋、绑扎线和绑扎套管等。
而工具则包括裁剪钢筋的镊子、绑扎枪、绑扎钩和绑扎扳手等。
在准备过程中，需要对材料和工具进行检查，确保其完好无损，以免影响后续的施工工作。
三、测量布置在进行剪力墙钢筋现场绑扎施工前，需要进行对剪力墙的测量，确定钢筋的布置位置和长度。
测量时，需要根据设计图纸要求和现场实际情况进行精确测量，并在墙体上做好标示，以便后续的钢筋绑扎施工。
四、钢筋切割接下来是对钢筋进行切割。
根据测量结果和设计图纸要求，将钢筋用钢筋切割机进行切割，确保切割的长度和数量与现场需求相符。
在切割过程中，需要保证切割的平整和准确，确保后续的钢筋绑扎工作顺利进行。
五、钢筋绑扎钢筋绑扎是剪力墙钢筋现场施工的关键环节。
在绑扎过程中，首先需要根据设计要求，将钢筋按照预先布置的位置进行摆放。
然后，使用绑扎枪和绑扎线对钢筋进行绑扎，确保绑扎的牢固性和紧密性。
此外，还需要根据需要进行绑扎套管的设置，以增强钢筋的固定性和抗震性能。
六、验收和整理钢筋绑扎完成后，需要进行验收和整理工作。
验收时，需要对绑扎的牢固性和位置准确性进行检查，确保符合设计要求和规范标准。
同时，还需要对施工现场进行整理，清除杂物和保持清洁，以确保后续的工作环境良好。
七、安全措施钢筋现场绑扎施工是一项高风险的作业，因此需要严格遵守相关的安全操作规程。
在施工过程中，需要佩戴好相关的劳动防护用品，比如安全帽、安全鞋和手套等。
此外，还需要加强安全教育和培训，提高工人的安全意识和技能水平，确保施工过程中的安全性和稳定性。
剪力墙钢筋绑扎的施工工艺流程及注意事项
剪力墙钢筋绑扎的施工工艺流程及注意事项1、工程地下室外墙厚度为250mm。
1）施工工艺流程：修整预留钢筋→绑扎垂直梯子铁→绑扎垂直钢筋→绑扎定位横筋（梯子铁）→按照梯子铁的分档绑扎横筋→挂绑拉钩→挂绑垫块2）本工程剪力墙均为双排双向钢筋，双排钢筋间用拉筋呈梅花形拉接（拉筋间距详见结构设计总说明）。
地下室外墙采用机械连接，地上部分仍采用搭界连接，在同一截面钢筋接头的面积小于钢筋总面积的50%,竖向筋相邻接头中心位置应错开35d，水平筋相邻接头端头位置间距应不小于500mm，墙竖筋横筋起步筋距节点边50㎜。
地下室外墙在两层钢筋间设置撑铁，以固定钢筋间距，撑铁用直径12mm的钢筋制作，长度等于两层网片的净距。
剪力墙连系梁上、下纵向钢筋伸入墙内的锚固长度不得小于设计要求及施工规范。
3）绑扎前要将顶板断面的软弱层剔凿完成，钢筋上的水泥浆用钢丝刷刷净才可进行绑扎施工。
剪力墙水平钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周边的加固筋要符合规范要求（抱肩）。
对人防（支座）部分的墙体钢筋及洞口加筋必须按图纸要求做好，保证人防抗冲击波的能力。
4）对于剪力墙与楼梯休息平台、空调板、外飘窗板及坡道板面的预留钢筋要按标高统一放置，与墙立筋及水平筋绑好，并与墙面保持平行，预留钢筋锚固长度符合设计及规范要求。
由工长、质量员验收合格后，方可先合靠近预留筋一侧的模板。
合模时随时观测预留筋位置是否移动，若出现位移应立即派人隔着墙筋在另一侧修整好后，才可合另一侧模板进行固定。
5）剪力墙与框架柱连接处的剪力墙水平筋要按构造要求锚固到框架柱内。
6）混凝土施工时要留有钢筋工看守，对移位钢筋及时调整，以保证钢筋的位置准确、无偏移。
2、部分墙体钢筋节点构造做法见图集说明。
3、垫块：垫块使用要符合施工规范要求，其厚度要满足规范中钢筋混凝土保护层厚度，正确使用垫块，确保钢筋保护层厚度。
梁、板构件拆模后根据《施工试验计划》对梁、板构件的钢筋保护层进行试验。

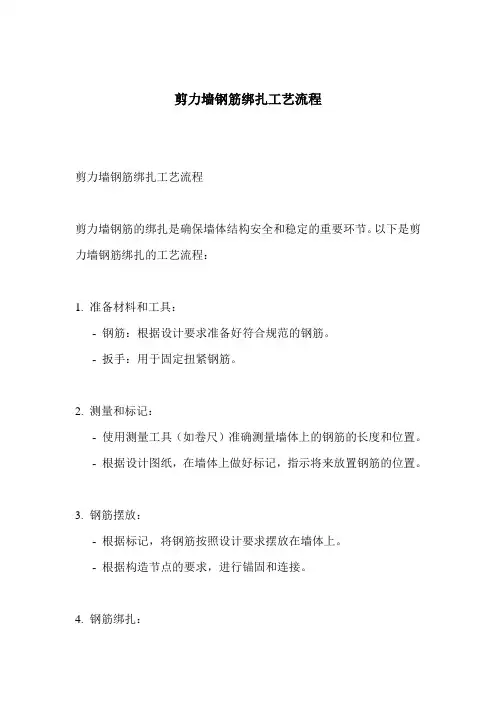

剪力墙钢筋绑扎工艺流程
剪力墙钢筋绑扎工艺流程
剪力墙钢筋绑扎工艺流程
剪力墙钢筋的绑扎是确保墙体结构安全和稳定的重要环节。
以下是剪力墙钢筋绑扎的工艺流程：
1. 准备材料和工具：
- 钢筋：根据设计要求准备好符合规范的钢筋。
- 扳手：用于固定扭紧钢筋。
2. 测量和标记：
- 使用测量工具（如卷尺）准确测量墙体上的钢筋的长度和位置。
- 根据设计图纸，在墙体上做好标记，指示将来放置钢筋的位置。
3. 钢筋摆放：
- 根据标记，将钢筋按照设计要求摆放在墙体上。
- 根据构造节点的要求，进行锚固和连接。
4. 钢筋绑扎：
- 用铁线将钢筋捆绑在一起，并确保绑扎牢固。
- 绑扎时应注意保持钢筋的正确位置和间距，保证符合设计要求。
5. 定位和调整：
- 在绑扎过程中，根据需要进行钢筋的定位和调整，以确保其准确对齐。
6. 检查和验收：
- 检查绑扎后的钢筋是否符合设计要求和规范规定。
- 完成钢筋绑扎后，由专业人员进行验收，确保质量合格。
7. 防护：
- 绑扎完成后，在适当的时间内进行墙体的养护和防护，以保证钢筋的使用寿命和墙体结构的稳定性。
剪力墙钢筋绑扎工艺流程是确保墙体结构稳定和抗震性能的重要环节。
通过准确测量、标记、摆放、绑扎和检查等步骤，能够确保钢筋的正确安装和固定，提高墙体的抗震能力和整体结构安全。
绑扎工艺流程的正确执行对于施工质量和结构的可靠性具有重要意义。
剪力墙结构钢筋绑扎施工技术交底
剪力墙结构钢筋绑扎施工技术交底一、施工准备1.根据设计图纸和相关要求，确定剪力墙的位置和尺寸。
2.确定施工班组及人员，并组织进行现场安全交底。
3.准备施工所需的材料和工具，包括钢筋、绑扎用的钢丝、绑扎钳等。
二、钢筋的选材和检验1.钢筋的选择应符合设计要求，并检查其外观质量和尺寸是否符合标准。
2.对钢筋进行拉力试验，以确保其强度和延伸性能。
3.钢筋的存放要干燥、通风，并避免与水和化学品接触。
三、钢筋绑扎的基本要求1.确保钢筋的安装位置准确，尺寸符合要求。
2.绑扎时需注意保证钢筋之间的间距和重叠度。
3.绑扎钢筋时应牢固，绑扎点要相互交叉，不得出现开裂和滑动现象。
4.绑扎完毕后，应清理现场，保持整洁。
四、钢筋绑扎的具体工序1.钢筋的切割和弯曲根据设计要求，使用电剪或扳手将钢筋切割成所需长度，并使用钢筋弯曲机将其弯曲成所需形状。
2.钢筋的定位和固定根据设计要求，在墙体模板或构件上标记钢筋的位置，并使用工具将其固定在模板或构件上。
3.钢筋的绑扎（1）确定好钢筋的搭接位置和方式。
（2）将钢筋依次放置在相应的位置，并使用绑扎钳牢固固定。
（3）绑扎钢筋时要注意绑扎点的位置和数量，一般每个绑扎点绑扎3-4圈，并使其互相交叉，确保牢固。
4.钢筋的连接（1）钢筋的连接必须符合设计要求，一般采用搭接连接或焊接连接。
（2）连接处的钢筋应进行充分预埋，以确保连接的牢固性。
5.检查和整改每完成一段钢筋绑扎工序后，需要进行验收和检查，对不符合要求的进行及时整改。
五、安全措施1.施工人员必须穿戴好安全帽、工作服和防滑鞋，并遵守相关的安全规程。
2.施工现场应设置警示标志，并做好防护措施，确保施工过程中的安全。
六、施工质量控制1.施工过程中，要严格按照设计要求进行施工，确保钢筋的安装位置准确。
2.出现问题时，要及时整改，并做好记录。
通过以上交底，施工人员将了解到剪力墙结构钢筋绑扎的具体工艺要求和施工程序。
同时，施工人员还需要具备一定的安全意识和质量控制能力，确保施工过程中的安全和质量。
剪力墙结构钢筋绑扎技术交底
剪力墙结构钢筋绑扎技术交底一、施工准备1、材料准备（1）钢筋：应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。
（2）铁丝：可采用20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度要满足使用要求。
（3）垫块：用水泥砂浆制成 50mm 见方，厚度同保护层的垫块，用于墙柱钢筋的垫块内要预埋 20~22 号火烧丝。
2、主要机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
3、作业条件（1）按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。
（2）核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
（3）熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。
（4）根据地下室防水施工方案（采用内贴法或外贴施工），底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。
当地下室外墙防水采用内贴法施工时，在绑扎墙体钢筋之前砌完保护墙，做好防水层及保护层。
二、操作工艺1、工艺流程修理预留伸出钢筋→ 绑扎暗柱钢筋→ 绑扎连梁钢筋→ 绑扎墙体竖向钢筋→ 绑扎墙体水平钢筋→ 绑扎拉钩→ 调整钢筋→ 验收2、修理预留伸出钢筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。
若下层墙体伸出钢筋位置偏差较大，应按 1:6 坡度进行调整。
3、绑扎暗柱钢筋（1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。
（2）在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
（3）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
（4）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
剪力墙钢筋绑扎施工工艺
剪力墙钢筋绑扎施工工艺剪力墙钢筋绑扎水平梯子筋剪力墙钢筋绑扎施工工艺：1、工艺流程：立2～4根竖筋→画水平筋间距→绑定位横筋→绑其余筋、竖筋→预留洞设置→（预留洞附加筋）2、操作要点：2.1墙钢筋的绑扎，也应在模板安装前进行。
2.2立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑横筋。
横筋在竖筋里面或外面应符合设计要求。
钢筋的弯钩应朝向混凝土内。
2.3竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求。
2.4剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，可用直径10mm的钢筋制成，其纵横间距不大于60mm，钢筋外皮绑扎垫块或用塑料卡。
2.5剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。
其预留长度应符合设计或规范的规定。
2.6剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。
2.7墙体钢筋从楼板面或暗柱边起步距离为50mm。
2.8梯子筋、F卡顶模棍长度为：墙厚-2mm,，采用切割锯切割，顶模棍两端涂防锈漆。
2.9预留洞处墙筋切割或调整应规范，按设计图纸和规范要求设置附加筋，固定预留洞盒钢筋不允许焊接主筋固定。
合模后对伸出的竖向钢筋应进行修整，宜在模板上口上200mm左右绑一道水平梯子筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。
3、质量要求：3.1钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。
3.2钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。
现浇混凝土结构钢筋绑扎工艺标准
现浇混凝土结构钢筋绑扎工艺标准第一节适用范围本工艺标准适用于工业及民用建筑现浇钢筋混凝土框架结构、框架一剪力墙、剪力墙结构的钢筋绑扎工程。
第二节施工准备一、材料与主要机具：1、钢筋：应从建设单位选定的材料目录有名单的厂家中选择，钢筋进场应有出厂合格证或出厂检验报告，钢筋表面或每捆（每盘）钢筋均有标志。
钢筋进场后应按有关规定见证取样送检作力学性能复试。
当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
2、铁丝：可采用20~22号铁丝（为烧丝）或镀锌铁丝（铅丝）。
铁丝切断长度要满足使用要求。
3、垫块：用水泥砂浆制成，5Omm见方，强度等级同混凝土设计强度等级，厚度同保护层，垫块内预埋20~22号火烧丝。
或用塑料卡、拉筋、支撑筋。
4、主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、作业条件：1、现场条件（1）、按施工平面图中指定的位置，将钢筋堆放和加工场地进行清理、平整。
按规格、使用部位、编号、钢筋绑扎顺序分类堆放，分别加垫木堆放。
（2）、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
（3）、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
（5）、根据设计图纸及工艺标准要求，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法,作好向班组进行技术交底。
2、地下室作业条件:（1）、当施工现场地下水位较高时，必须有排水及降水措施。
（2）、根据地下室防水方案，如采用外防水施工，底板钢筋绑扎前做完防水层及保护层。
3、梁、板作业条件：（1）、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。
绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。
（2）、根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。
剪力墙钢筋绑扎_剪力墙钢筋绑扎施工工艺标准
剪力墙钢筋绑扎_剪力墙钢筋绑扎施工工艺标准
首先，剪力墙钢筋绑扎施工前要进行设计方案的审核，确保钢筋布置符合设计要求。
钢筋绑扎施工要按照施工图纸上的要求进行，严禁乱改布置。
其次，施工前要将工地清理干净，并确保施工现场的钢筋材料储存符合规范。
钢筋存放要避免接触地面和水，同时要按照规定分类摆放，方便工人取用。
第三，在进行钢筋绑扎前，要对模板和支撑进行检查，确保其完好无损。
模板要平整，无波浪状，支撑要稳定可靠，并要进行防倾斜措施，确保施工安全。
第四，剪力墙钢筋绑扎施工要进行贴线，在墙面上用粉笔勾画出钢筋的位置，以便于施工时能够准确地绑扎。
绑扎前要按照构造图纸确认好钢筋的直径和间距。
第五，绑扎钢筋时要保证其位置准确，错位、漏绑等现象都是不允许的。
钢筋交叉处要重叠，并用钢筋绑扎工具将其绑牢，确保钢筋之间能够形成有效的结合。
第六，钢筋绑扎完后要进行验收，主要检查钢筋的位置、直径、间距等是否符合设计要求，同时还要检查绑扎的牢固性和钢筋的质量。
第七，绑扎完成后要及时进行二次检查，确保绑扎的质量。
未绑扎的部分要进行及时补充，绑扎不合格的要及时整改。
最后，剪力墙钢筋绑扎施工结束后，要及时进行保护措施，防止其受到损坏，同时要保持施工现场的整洁，方便后续施工。
综上所述，剪力墙钢筋绑扎施工是建筑结构施工中不可忽视的重要环节，只有按照工艺标准进行严格的施工，才能保证钢筋的质量和安全性。
剪力墙结构墙体钢筋安装工艺标准(II202)
剪力墙结构墙体钢筋安装工艺标准（II202）1. 适用范围本标准适用于建筑工程中现浇钢筋混凝土结构墙体钢筋安装。
2. 施工准备2.1 材料2.1.1 钢筋：其品种、级别、规格和质量应符合设计要求。
钢筋进场应有产品合格证和出厂检验报告，进场后，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取时间做力学性能检验。
当加工过程中发生脆断等特殊情况，还需做化学成分检验。
钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
2.1.2 加工成型钢筋：必须符合配料单的规格、尺寸、形状、数量，外加工钢筋还应有半成品出厂合格证。
2.1.3 绑扎丝：可采用20#～22#铁丝（火烧丝）或镀锌铁丝（铅丝）。
绑扎丝切断长度应满足适用要求。
2.1.4 保护层控制材料：砂浆垫块（规格宜为40mm×40mm，厚度同保护层，垫块内预埋20#～22#铁丝（火烧丝）、塑料卡。
2.2 机具设备2.2.1 机械：钢筋连接机械。
2.2.2 工具：钢筋钩、撬棍、扳手、绑扎架、钢丝刷、粉笔、钢尺等。
2.3 作业条件2.3.1 完成钢筋加工工作，钢筋规格、数量、几何尺寸经检查合格。
2.3.2 做好抄平放线工作，弹好水平标高线、墙身尺寸线及模板控制线，并预检合格。
2.3.3 混凝土接茬处应剔除软弱层并清理干净。
2.3.4 按要求搭好操作脚手架。
2.3.5 钢筋机械连接或焊接型式检验及现场工艺检验合格。
3.3.2 操作方法3.2.1 修整预留筋：将墙预留钢筋调整顺直，用钢丝刷将钢筋表面砂浆清理干净。
3.2.2 钢筋绑扎3.2.2.1 先立墙梯子筋，梯子筋间距不宜大于4m，然后在梯子筋下部1.5m处绑两根水平钢筋，并在水平钢筋上画好分格线，最后绑竖向钢筋及其余水平钢筋，梯子筋见下图。
3.2.2.2 双排钢筋之间应设双“F”型定位筋，定位筋间距不宜大于1.5m。
墙拉筋应按设计要求绑扎，间距600mm。
墙拉筋应拉在竖向钢筋与水平钢筋的交叉点上。
剪力墙钢筋施工工艺流程
剪力墙钢筋施工工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
剪力墙钢筋施工工艺流程：
①准备工作：清理墙模板内的杂物，根据设计图纸放线定位，标出钢筋位置。
②立筋布置：先固定一侧水平钢筋，调整好垂直度，然后按设计间距放置竖向钢筋。
③绑扎钢筋：将另一侧水平钢筋放置并绑扎，确保交叉点牢固，设置拉钩和垫块控制保护层厚度。
④细节处理：遇到暗柱、暗梁，优先绑扎这些区域的钢筋，确保整体连接稳固。
⑤质量检查：检查钢筋规格、数量、间距、绑扎质量，以及弯钩方向是否符合规范。
⑥安装支撑：设置支撑或拉筋，维持钢筋骨架稳定，防止浇筑混凝土时变形。
⑦复核调整：在浇筑前复核钢筋位置与模板间距，进行必要的调整。
⑧隐蔽验收：邀请监理等进行隐蔽工程验收，确认无误后准备浇筑混凝土。
遵循此流程，确保剪力墙钢筋施工质量，为结构提供必要的抗震与抗剪强度。
剪力墙钢筋绑扎施工工艺
剪力墙钢筋绑扎施工工艺在建筑施工中，剪力墙钢筋绑扎是一项至关重要的工序，它直接关系到剪力墙的结构强度和稳定性。
下面，让我们详细了解一下剪力墙钢筋绑扎的施工工艺。
一、施工准备1、材料准备钢筋：根据设计要求，选择合适规格、型号和强度等级的钢筋。
钢筋应具有质量证明书，并经复试合格。
扎丝：一般采用 20~22 号镀锌铁丝。
保护层垫块：采用塑料垫块或水泥砂浆垫块，确保钢筋的保护层厚度符合设计要求。
2、工具准备钢筋钩子、撬棍、扳手、绑扎架、钢丝刷子、粉笔、尺子等。
3、作业条件准备熟悉施工图纸，明确剪力墙钢筋的规格、型号、间距等设计要求。
钢筋已按要求加工成型，并分类堆放整齐。
施工现场已清理干净，具备钢筋绑扎的作业条件。
二、钢筋加工1、钢筋调直采用钢筋调直机将盘条钢筋调直，使其表面不得有明显擦伤，抗拉强度不得低于设计要求。
2、钢筋切断根据设计图纸和配料单，将钢筋切断成所需长度。
切断时应保证钢筋断口不得有马蹄形或起弯现象。
3、钢筋弯曲成型按照设计要求的形状和尺寸，将钢筋弯曲成型。
弯曲时应保证钢筋的弯曲角度和弯曲半径符合规范要求。
三、钢筋绑扎1、画钢筋位置线在模板上用粉笔按照设计间距画出剪力墙竖向和水平钢筋的位置线。
2、绑扎竖向钢筋将竖向钢筋按照位置线依次插入预留的墙身竖向钢筋插筋孔内。
调整竖向钢筋的位置，使其间距均匀，符合设计要求。
在竖向钢筋的底部和顶部设置定位箍筋，确保竖向钢筋的位置准确。
采用绑扎丝将竖向钢筋与预留插筋逐点绑扎牢固。
3、绑扎水平钢筋在竖向钢筋上画出水平钢筋的位置线。
按照位置线将水平钢筋放置在竖向钢筋上。
采用绑扎丝将水平钢筋与竖向钢筋逐点绑扎牢固，相邻绑扎点的绑扎方向应呈“八”字形。
4、拉结筋设置按照设计要求设置拉结筋，拉结筋应勾住水平钢筋和竖向钢筋，并绑扎牢固。
5、钢筋绑扎的质量要求钢筋的品种、规格、数量、间距、锚固长度、接头位置等应符合设计要求和施工规范的规定。
钢筋绑扎应牢固，不得有松动、变形现象。
土木工程知识点-建筑剪力墙钢筋怎么绑扎才能一次合格？
土木工程知识点-建筑剪力墙钢筋怎么绑扎才能一次合格？施工工艺：立定位竖筋画横向水平筋分档线绑扎定位梯绑扎竖向筋绑扎水平筋。
1、在底板混凝土上弹出墙身及门窗洞口位置线，校正预埋插筋，墙模板采用跳间支模。
2、先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根定位梯。
3、为保证剪力墙筋的间距和保护层的厚度，沿墙高每两米（分布筋间距倍数）设置一道墙体水平定位梯。
4、混凝土墙上非连续的、不大于800mm的洞口在每侧补强钢筋不小于被切断钢筋截面面积的一半。
当墙上设备预留孔洞不大于200mm时，钢筋不得切断；钢筋沿洞边绕过；大于300mm时，洞口加筋为洞口切断钢筋面积均分为洞口两侧，所有的洞口应和各专业配合先预留不得后凿。
5、墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，双排钢筋之间绑扎拉筋。
6、在墙筋内外侧应扣上专用塑料垫块，以保证保护层的厚度。
7、各连接点的抗震构造钢筋及搭接锚固长度：8、配合其他工种安装预埋管件、预留洞口等，其位置，标高均要符合要求。
9、核心筒剪力墙绑扎工艺流程清理基层将成型的钢筋运至工作面暗柱钢筋进行螺纹连接接头验收暗柱钢筋绑扎定位梯绑扎暗梁、过梁绑扎墙体钢筋绑扎进行三检交下道工序。
9.1、暗柱要用线坠吊垂直，吊好后用钢筋临时定位。
9.2、暗柱与箍筋采用缠扣，梁与箍筋采用套扣墙体筋绑扣采用顺扣逐点绑扎牢固，并隔行换向。
两根钢筋搭接处两头及中间用绑丝绑扎牢固。
搭接长度必须满足要求，并能保持在搭接范围内绑扎三道水平钢筋。
绑丝下料要量好尺寸，绑丝头外露长度不大于20mm，绑丝端头朝向墙、柱中。
9.3、墙、柱变截面时钢筋按1:6调整，满足保护层的要求，墙体钢筋、暗柱钢筋要垂直。
9.4、过梁筋绑扎时，用水准尺进行调平，箍筋要求间距均匀，垂直于梁主筋，起步筋第一道在柱内距外侧主筋50mm，第二道在柱外，距主筋50mm；封顶梁时，箍筋满绑。
9.5、各种定位卡具是保证钢筋排距，间距，位置准确的工具，所以必须尺寸准确，使用得当，保证完好。
钢筋绑扎工程施工工艺标准
钢筋绑扎工程施工工艺标准本文是关于钢筋安装工程施工工艺标准的介绍。
本工艺标准适用于一般房建工程钢筋安装工程。
编制参考依据包括《建筑工程施工质量验收统一标准》、《混凝土结构设计规范》、《混凝土结构工程施工质量验收规范》、《高层建筑混凝土结构技术规程》、《钢筋焊接及验收规程》、《钢筋焊接网混凝土结构技术规程》和《钢筋机械连接通用技术规程》。
在施工准备方面，需要准备工程所需的图纸、规范、标准等技术资料，并确定其是否有效。
进行工艺性能试验，向班组进行安全、技术交底，并对钢筋绑扎安装顺序予以明确规定。
对于复杂重要的结构节点，可以做模型来确定安装顺序。
在材料要求方面，钢筋应有出厂合格证、出厂检验报告和按规定作力学性能复试。
进口钢筋和当加工过程中发生脆断等特殊情况，还需作化学成分检验。
钢筋应无老锈及油污。
对有抗震设防要求的钢筋工程，其纵向受力钢筋的强度要满足设计要求，当设计无具体要求时，受力钢筋强度实测值应符合《混凝土结构工程施工质量验收规范》的有关规定。
成型钢筋的规格、尺寸、形状应符合设计要求，并应有加工出厂合格证；钢筋加工检验批质量验收合格。
铁丝可采用20～22号铁丝(火烧丝)或镀锌铁丝。
铁丝切断长度要满足使用要求。
其中22号铁丝只用于绑扎直径12mm以下的钢筋。
钢筋绑扎铁丝长度参考表如下：钢筋直径(mm) 6~8 10~12 14～16 18~20 226~8 150 170 190 220 25010~12 190 220 250 270 29014~16 220 250 270 290 31018~20 250 270 290 310 33022 250 270 290 310 33025 270 290 310 330 35028 290 310 330 350 37032 320 340 360 380 4004）钢筋的连接应符合设计要求，接头应设置在受力较小处，并且同一纵向受力钢筋不应设置两个或两个以上接头。
钢筋制作绑扎施工方案
数 量:使用部位:钢筋编号:钢筋规格:标识卡钢筋制作绑扎施工方案一、准备工作1.1、测量准备根据平面控制桩， 用经纬仪和100米钢卷尺在垫层上放出轴线。
板上放出该层平面控制轴线。
待竖向钢筋绑扎完成后，用水准仪在竖向钢筋上部标出标高控制点。
1.2、技术准备1） 配筋技术人员应充分领会设计要求，严格按照《混凝土结构工程施工质量验收规范》、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1）及设计施工图纸。
2） 在钢筋绑扎之前，技术人员要对各级管理人员和工人进行技术规范交底和关键部位施工交底。
3） 测量放线人员根据图纸，放出轴线、墙、暗柱、集水坑和洞等位置线，对基础筏板承台拉梁和墙柱要放出轴线、结构边线和控制线，并用油漆明显标识，并报监理单位进行检查验收。
4） 钢筋进场的同时提交钢筋材质证明书并及时按规定见证取样做复试，严格按规范要求进行。
1.3、钢筋焊接前的准备工作：闪光对焊、电渣压力焊必须先做试样，经实验室试验合格后，方可进行施工焊接，否则不允许进行操作，必须换人进行操作，再取试样做出复试。
已加工好的钢筋按绑扎顺序分类、分区码放整齐，成行成列，成品和半成品存放场地挂标识卡，标识卡标明钢筋规格、钢筋编号、使用部位及数量。
标识卡如下：1.4、材料、设备准备1)钢筋原材：钢筋选用9米定尺。
进场钢筋原材按未检验钢筋、检验合格钢筋、检验不合格钢筋分别堆放。
不得直接堆放在地面上，应用100×100木方垫块架空堆放，以免被水浸泡而生锈。
并挂标识牌，标识牌规格尺寸297×210mm。
标识牌如下：进场钢筋必须有产品质量证明书，原材试验报告，并按照分批、牌号、规格、分别挂牌堆放，不得混淆。
进场后材料分批进行复试，如有其中一项指标不合格，则双倍取样重新复试，如仍不合格，则该批钢筋为不合格品，并明确标好不合格标识，准备予以退场。
2）对加工成型的墙柱梁钢筋、剪力墙竖向钢筋进行预检。
剪力墙钢筋绑扎施工工艺
剪力墙钢筋绑扎施工工艺1、工艺流程墙体弹线→剔凿墙体混凝土浮浆→修理预留搭接钢筋→绑扎纵向钢筋→绑扎水平筋→绑拉筋或支撑2、操作要点1）将预留钢筋调直理顺，并将其表面混凝土浮浆等杂物清理干净。
先立2～4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。
如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。
2）剪力墙钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。
3) 剪力墙的纵向钢筋每段钢筋长度不宜超过4m(钢筋的直≤12mm)或6m(直径＞12mm)，水平段每段长度不宜超过8m，以利绑扎。
4）剪力墙的钢筋网绑扎。
全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。
5）为控制墙体钢筋保护层厚度，宜采用比墙体竖向钢筋大一型号钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm 左右。
6）剪力墙水平分布钢筋的搭接长度不应小于1.2la(la为钢筋锚固长度)。
同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm 若搭接采用焊接时应符合《钢筋焊接及验收规程》的规定。
7) 剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2la。
8) 剪力墙分布钢筋的锚固：剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d后截断，其中d为水平分布钢筋直径。
当剪力墙端部有翼墙或转角墙使，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。
在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。
搭接长度为1.2la。
带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱，梁或锚固在柱、梁内。
9) 剪力墙洞口连梁应沿全长配置箍筋，箍筋直径不宜小于6mm，间距不宜大于150mm。
暗柱和剪力墙钢筋绑扎流程
暗柱和剪力墙钢筋绑扎流程一、施工前的准备。
这就像咱们做饭之前得先把食材准备好一样。
咱得先检查钢筋的规格、型号、数量是不是都对得上。
钢筋可不能缺胳膊少腿的，不然这“建筑大餐”可就做不成啦。
而且这些钢筋得是合格的产品哦，要是质量不好，就像用坏的食材做饭，那肯定不行。
还要把绑扎用的铁丝、工具啥的都准备齐全，就像厨师的厨具得备齐一样。
二、暗柱钢筋绑扎。
暗柱可是个很重要的部分呢。
先把暗柱的纵筋给立起来，这纵筋就像是暗柱的骨架一样。
把它们按照设计的位置摆放好，可不能歪七扭八的哦。
然后就开始绑箍筋啦，箍筋就像给纵筋穿上的小衣服，把它们紧紧地抱住。
绑扎的时候要注意箍筋的间距，这间距就像衣服上的纽扣间隔，得均匀才行。
要是间距一会儿大一会儿小，那暗柱的“身材”可就不好看啦。
而且每个交叉点都要绑扎牢固，就像把纽扣都系紧一样，可不能松松垮垮的，不然暗柱的稳定性就会受到影响。
三、剪力墙钢筋绑扎。
剪力墙的钢筋绑扎也有不少讲究。
先把墙身的水平筋和竖向筋按照设计要求摆放好。
这就像搭积木一样，每一块都得放在正确的位置。
水平筋和竖向筋可是互相支撑的好伙伴呢。
然后开始绑扎，在绑扎的过程中，要注意钢筋的保护层厚度。
这保护层就像给钢筋穿上的一层保护膜，保护着钢筋不被外界的东西侵蚀。
如果保护层厚度不够，钢筋就容易生锈，就像人没有穿够衣服会生病一样。
绑扎的时候同样要把每个交叉点都绑结实，这样剪力墙才能像个坚强的卫士一样，守护着整个建筑结构。
四、钢筋连接。
暗柱和剪力墙的钢筋有时候还需要连接起来呢。
这个连接的方式有很多种，比如绑扎连接、焊接连接或者机械连接。
如果是绑扎连接的话，那绑扎的长度可是有规定的，不能太短也不能太长，就像给东西打结，结的长度得刚刚好。
焊接连接的话就得保证焊接的质量啦，要焊得牢固又漂亮，就像工匠打造一件精美的工艺品。
机械连接也是一样，要按照操作规程来，这样才能让钢筋连接得稳稳当当的。
五、检查与调整。
绑扎完了可不能就这么完事儿了，咱们得像检查自己精心制作的手工艺品一样检查一下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙钢筋绑扎施工工艺
剪力墙钢筋绑扎水平梯子筋
剪力墙钢筋绑扎施工工艺：
1、工艺流程：
立2～4根竖筋→画水平筋间距→绑定位横筋→绑其余筋、竖筋→预留洞设置→（预留洞附加筋）
2、操作要点：
2.1墙钢筋的绑扎，也应在模板安装前进行。
2.2立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑横筋。
横筋在竖筋里面或外面应符合设计要求。
钢筋的弯钩应朝向混凝土内。
2.3竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求。
2.4剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，可用直径10mm的钢筋制成，其纵横间距不大于60mm，钢筋外皮绑扎垫块或用塑料卡。
2.5剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。
其预留长度应符合设计或规范的规定。
2.6剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。
2.7墙体钢筋从楼板面或暗柱边起步距离为50mm。
2.8梯子筋、F卡顶模棍长度为：墙厚-2mm,，采用切割锯切割，顶模棍两端涂防锈漆。
2.9预留洞处墙筋切割或调整应规范，按设计图纸和规范要求设置附加筋，固定预留洞盒钢筋不允许焊接主筋固定。
合模后对伸出的竖向钢筋应进行修整，宜在模板上口上200mm左右绑一道水平梯子筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。
3、质量要求：
3.1钢筋进场时，应按现行国家标准《钢筋混凝土用热
轧带肋钢筋》等的规定抽取试件作力学性能及重量偏差检验，其质量必须符合有关标准的规定。
3.2钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计施工图纸及规范的规定，如有变更，需办理设计变更文件。
3.3钢筋的表面清洁，无锈蚀、缺陷、油污。
3.4钢筋绑扎牢固，不得有松动、移位现象。
3.5钢筋隐蔽验收应符合《混凝土结构工程施工质量验收规范》等相关要求。
