芯片测试规范

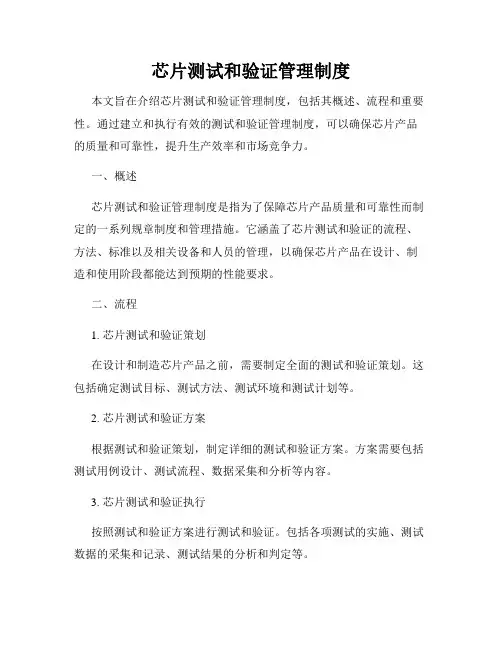

芯片测试和验证管理制度
芯片测试和验证管理制度本文旨在介绍芯片测试和验证管理制度，包括其概述、流程和重要性。
通过建立和执行有效的测试和验证管理制度，可以确保芯片产品的质量和可靠性，提升生产效率和市场竞争力。
一、概述芯片测试和验证管理制度是指为了保障芯片产品质量和可靠性而制定的一系列规章制度和管理措施。
它涵盖了芯片测试和验证的流程、方法、标准以及相关设备和人员的管理，以确保芯片产品在设计、制造和使用阶段都能达到预期的性能要求。
二、流程1. 芯片测试和验证策划在设计和制造芯片产品之前，需要制定全面的测试和验证策划。
这包括确定测试目标、测试方法、测试环境和测试计划等。
2. 芯片测试和验证方案根据测试和验证策划，制定详细的测试和验证方案。
方案需要包括测试用例设计、测试流程、数据采集和分析等内容。
3. 芯片测试和验证执行按照测试和验证方案进行测试和验证。
包括各项测试的实施、测试数据的采集和记录、测试结果的分析和判定等。
4. 芯片测试和验证报告根据测试和验证结果，编制测试和验证报告。
报告应包括测试和验证的目的、方法、结果和结论，并提出改进建议和措施。
三、重要性1. 提高芯片产品质量和可靠性通过建立和执行有效的测试和验证管理制度，可以及早发现和解决芯片产品的潜在问题，确保产品能够稳定可靠地工作。
这有助于提高芯片产品的质量和可靠性，降低产品故障率和维修成本。
2. 提升生产效率和市场竞争力有效的测试和验证管理制度可以优化测试和验证流程，提高工作效率和生产能力。
通过及时发现并解决问题，减少测试和验证失败次数，可以加快产品交付时间，提升客户满意度，增强市场竞争力。
3. 保障合规性和安全性芯片产品在应用中涉及到各种严格的法规和标准要求。
通过严格遵守测试和验证管理制度，可以确保芯片产品符合相关法规和标准的要求，保障产品的合规性和安全性。
四、总结芯片测试和验证管理制度是保障芯片产品质量和可靠性的重要手段。
通过规范的流程和有效的管理措施，能够提高产品质量和可靠性，提升生产效率和市场竞争力，确保产品合规性和安全性。

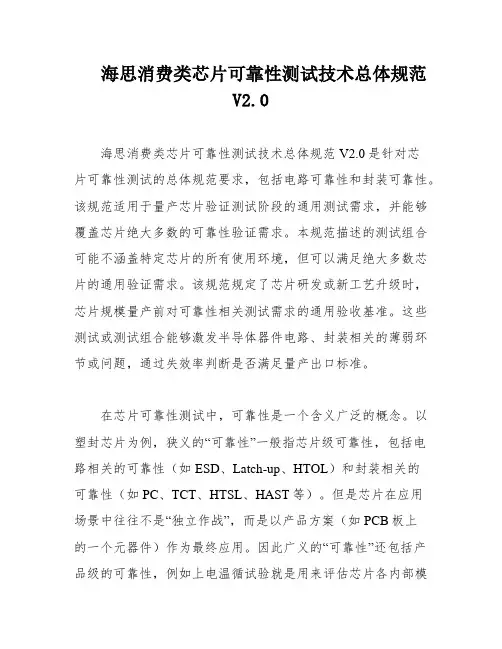

海思消费类芯片可靠性测试技术总体规范V2
海思消费类芯片可靠性测试技术总体规范V2.0海思消费类芯片可靠性测试技术总体规范V2.0是针对芯片可靠性测试的总体规范要求，包括电路可靠性和封装可靠性。
该规范适用于量产芯片验证测试阶段的通用测试需求，并能够覆盖芯片绝大多数的可靠性验证需求。
本规范描述的测试组合可能不涵盖特定芯片的所有使用环境，但可以满足绝大多数芯片的通用验证需求。
该规范规定了芯片研发或新工艺升级时，芯片规模量产前对可靠性相关测试需求的通用验收基准。
这些测试或测试组合能够激发半导体器件电路、封装相关的薄弱环节或问题，通过失效率判断是否满足量产出口标准。
在芯片可靠性测试中，可靠性是一个含义广泛的概念。
以塑封芯片为例，狭义的“可靠性”一般指芯片级可靠性，包括电路相关的可靠性（如ESD、Latch-up、HTOL）和封装相关的可靠性（如PC、TCT、HTSL、HAST等）。
但是芯片在应用场景中往往不是“独立作战”，而是以产品方案（如PCB板上的一个元器件）作为最终应用。
因此广义的“可靠性”还包括产品级的可靠性，例如上电温循试验就是用来评估芯片各内部模块及其软件在极端温度条件下运行的稳定性。
产品级的可靠性根据特定产品的应用场景来确定测试项和测试组合，并没有一个通用的规范。
本规范重点讲述芯片级可靠性要求。
本规范引用了JESD47I标准，该标准是可靠性测试总体标准。
在芯片可靠性测试中，测试组合通常以特定的温度、湿度、电压加速的方式来激发问题。
本规范还新增了封装可靠性测试总体流程图和测试前后的要求，并将《可靠性测试总体执行标准（工业级）》.xlsx作为本规范的附件。
海思消费类芯片可靠性测试技术总体规范V2.0本规范旨在规范海思消费类芯片的可靠性测试技术，确保其性能和质量符合要求。
以下是通用芯片级可靠性测试要求的详细介绍。
2.通用芯片级可靠性测试要求2.1电路可靠性测试电路可靠性测试是对芯片在不同应力条件下的可靠性进行评估的过程。
在测试过程中，需要按照以下要求进行测试：HTOL：在高温条件下进行测试，温度不低于125℃，Vcc不低于Vccmax。
国家芯片测试标准文件

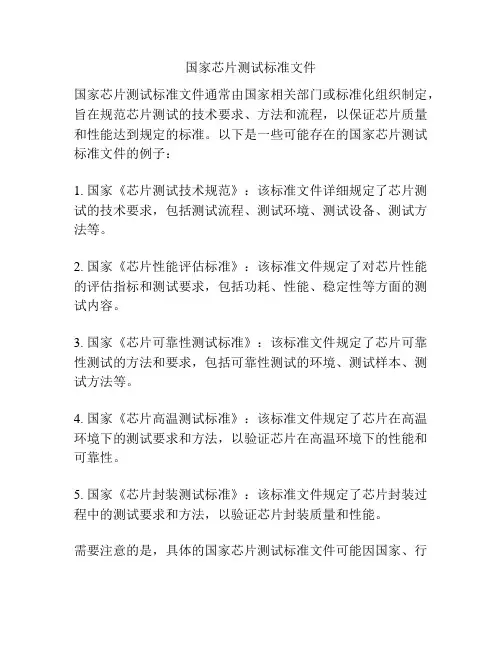

国家芯片测试标准文件
国家芯片测试标准文件通常由国家相关部门或标准化组织制定，旨在规范芯片测试的技术要求、方法和流程，以保证芯片质量和性能达到规定的标准。
以下是一些可能存在的国家芯片测试标准文件的例子：
1. 国家《芯片测试技术规范》：该标准文件详细规定了芯片测试的技术要求，包括测试流程、测试环境、测试设备、测试方法等。
2. 国家《芯片性能评估标准》：该标准文件规定了对芯片性能的评估指标和测试要求，包括功耗、性能、稳定性等方面的测试内容。
3. 国家《芯片可靠性测试标准》：该标准文件规定了芯片可靠性测试的方法和要求，包括可靠性测试的环境、测试样本、测试方法等。
4. 国家《芯片高温测试标准》：该标准文件规定了芯片在高温环境下的测试要求和方法，以验证芯片在高温环境下的性能和可靠性。
5. 国家《芯片封装测试标准》：该标准文件规定了芯片封装过程中的测试要求和方法，以验证芯片封装质量和性能。
需要注意的是，具体的国家芯片测试标准文件可能因国家、行
业和芯片类型等因素而有所不同，上述仅为一些可能的例子，具体标准文件应根据相关国家或地区的要求进行查询和参考。
芯片焊接强度测试标准

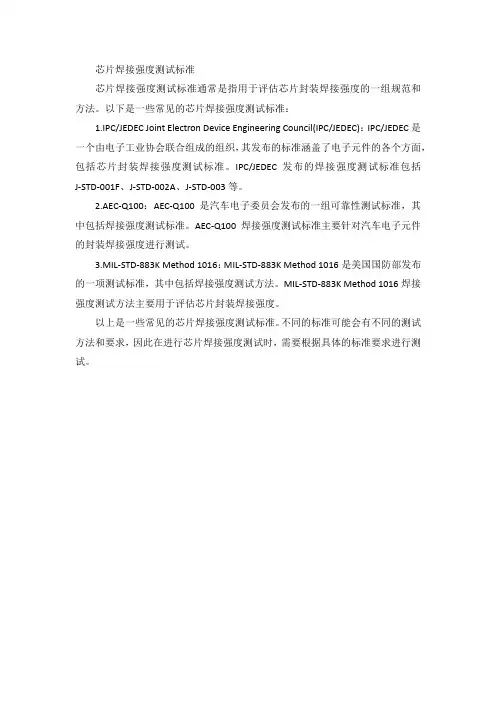

芯片焊接强度测试标准
芯片焊接强度测试标准通常是指用于评估芯片封装焊接强度的一组规范和方法。
以下是一些常见的芯片焊接强度测试标准：
1.IPC/JEDEC Joint Electron Device Engineering Council(IPC/JEDEC)：IPC/JEDEC是一个由电子工业协会联合组成的组织，其发布的标准涵盖了电子元件的各个方面，包括芯片封装焊接强度测试标准。
IPC/JEDEC发布的焊接强度测试标准包括
J-STD-001F、J-STD-002A、J-STD-003等。
2.AEC-Q100：AEC-Q100是汽车电子委员会发布的一组可靠性测试标准，其中包括焊接强度测试标准。
AEC-Q100焊接强度测试标准主要针对汽车电子元件的封装焊接强度进行测试。
-STD-883K Method 1016：MIL-STD-883K Method 1016是美国国防部发布的一项测试标准，其中包括焊接强度测试方法。
MIL-STD-883K Method 1016焊接强度测试方法主要用于评估芯片封装焊接强度。
以上是一些常见的芯片焊接强度测试标准。
不同的标准可能会有不同的测试方法和要求，因此在进行芯片焊接强度测试时，需要根据具体的标准要求进行测试。
芯片分层检验标准
芯片分层检验标准通常包括以下几个方面：
1. 结构完整性：芯片的所有层应该正确地连接在一起，没有断线或短路。
2. 电气性能：芯片应该能够正常工作，所有的电路都应该能够正确地开关。
3. 物理特性：芯片的尺寸、重量、颜色等都应该符合设计要求。
4. 可靠性：芯片应该能够在各种环境下正常工作，包括高温、低温、潮湿、干燥等环境。
5. 兼容性：芯片应该能够与其他的硬件和软件正常地配合工作。
具体的检验标准可能会因芯片的类型和用途而略有不同，需要根据具体情况来确定。
海思芯片TC 测试技术规范
海思TC(Temperature Cycling)测试技术规范拟制：克鲁鲁尔审核：批准：日期：2019-11-11历史版本记录适用范围:该测试用来检查芯片是否会因为热疲劳失效。
本规范适用于量产芯片验证测试阶段的TC(Temperature Cycling)测试需求。
简介：该测试是为了确定芯片在高低温交替变化下的机械应力承受能力。
这些机械应力可能导致芯片出现永久的电气或物理特性变化。
引用文件：下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
1. TC 测试流程失效分析功能、性能失效物理损伤注意：做TC 测试的芯片需经过PC(Preconditioning)预处理。
2. TC 测试条件2.1 温度温循的高低温条件如下表：实际的高低温须参照Datasheet 说明，一般在“建议运行条件(Recommended Operating Conditions)”会给出建议运行的环境温度范围。
例如进芯的ADP16F0X ：温循温度示意图：说明：Ts(min)为温循最低温度Ts(max)为温循最高温度cycle time为温循周期Ramp rate为温升率建议Cycle周期0.5h，即2 cycles/hour。
建议温升率(Ramp rate)不超过15℃/min。
Ts(min)和Ts(max)的持续时间不低于1min。
2.2 循环次数参考JESD47标准：推荐循环总次数为1000次，并且在200、500、700、1000次时复测。
3.TC测试装置高低温箱——温度范围、测试时间可控。
4.失效判据温循过程，出现机械形变、断裂等物理损伤。
ATE\功能筛片有功能失效、性能异常。
芯片来料检验规范
芯片来料检验规范XXX的质量体系文件中，文件编号为FHXD-QC/JY007，文件名称为芯片来料检验规范。
该文件由品管部起草并负责解释。
该文件的第11版第1页共10页，经过多次修改和更新。
其中，主要内容包括修改FHXD-QC/JY007A《芯片送检记录单》和XXX《芯片检验记录表》，以及修改质量要求和抽样计划内容。
同时，还修改了送检、检验及移交流程，并增加了流程图。
设备点检表探针台点检被去掉，ESD接地电阻需要确认有效期。
此外，IQC氮气柜异常晶圆存储的最长期限被定义为15天，并增加了氮气柜记录表格。
在修改中，还增加了5.4.4“GP”芯片检验要求内容。
在更新中，还增加了5.3和5.7.2、5.7.2.1、5.7.2.2.同时，修改了5.4，并增加了5.5.3.3.此外，还修改了单号，包括、、、、、、、、和.该文件的修改和更新由不同的部门负责，主要包括XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX、XXX等人。
XXX质量体系文件文件编号：XXX-QC/JY007第11版第2页共10页1.0目的：本规范的目的是对来料芯片进行检验，以确保芯片符合要求，防止不合格芯片进入生产线。
2.0适用范围：本公司采购的所有芯片以及OEM客户提供的芯片。
3.0使用工具：薄膜测厚仪、显微镜、影像测量仪、防静电手套、离子风扇。
4.0流程图：反馈送检员通知业务补文件芯片入库5.0检验程序：5.1工作环境要求：参照《FHXD-QC/GL008工艺环境要求及控制管理办法》。
芯片送检IQC确认送检基本信息是否有误IQC芯片接收记录IQC接收芯片、送检单检验是否合格晶圆是否紧急投产是否特采流通芯片退回客户/供应XXX进行晶圆分片IQC移交晶圆至产线XXX进行芯片交接记录XXX质量体系文件文件编号：XXX-QC/JY007 第11版第3页共10页5.2质量要求及抽样计划：检验项目芯片名称基本信息核对晶圆批号数量封装形式出厂检验报告目视检验影像测量仪检验目视检验每批见备注按照衬底颜色区分：金底为金，每批黄色，银底为白色，硅底为暗灰色，锡底为淡黄色。
海思芯片HTSL 测试技术规范
海思芯片HTSL 测试技术规范
海思HTSL（高温贮存寿命）测试技术规范是由XXX制定的。
该测试旨在检查芯片在长期贮存条件下，高温和时间对器件的影响。
本规范适用于量产芯片验证测试阶段的HTSL测试需求。
该测试不需要上电存储条件，只需保持恒定的高温环境，以检查该条件下芯片的材料氧化、不同材料相互扩散导致的失效。
例如，Pad和Wire的金属间化合物的生长、某些存储类器件的数据保持状况。
HTSL测试标准参考文件有JESD22-103E和JESD47I，分别是HTSL测试标准和可靠性总体标准。
HTSL测试流程包括物理损伤、功能和性能失效以及失效分析。
测试条件包括温度和测试时间、样本量。
温度条件应参照Datasheet说明，一般在“最大绝对额定值（Absolute Maximum Ratings）”中给出最高存储温度。
例如，进芯的ADP32F335.
测试时间和样本量应参考JESD47标准，推荐使用
3Lots/25units，总时间为1000小时。
HTSL测试装置应包括高温存储箱，其温度范围和测试时间可控。
失效判据包括出现机械形变、断裂等物理损伤，以及ATE和功能筛片有功能失效、性能异常。
SOC芯片可测试设计规范
SOC芯片可测试设计规范SOC芯片（System-on-a-Chip）是一种高度集成的芯片，集成了处理器、内存、外设和其他硬件组件。
在SOC芯片设计中，测试是一个非常重要的环节，因为它可以帮助开发人员在生产之前发现并修复设计缺陷，提高芯片的可靠性和性能。
在测试SOC芯片时，需要遵循一些设计规范，以确保测试覆盖全面、效率高，并且能够准确地识别问题。
首先，SOC芯片的测试设计应该从整体的角度考虑。
设计人员需要明确测试的目标和需求，并制定相应的测试计划。
测试计划应该包括测试的范围、测试方法、测试工具、测试时间和测试资源等方面的内容。
通过整体的测试设计，可以确保测试的全面性和高效性。
其次，SOC芯片的测试设计应该充分考虑不同的测试模式。
测试模式是一种用于测试芯片的特殊操作模式，可以通过改变芯片的工作状态来检测和修复设计缺陷。
常见的测试模式包括扫描链测试、存储测试、模块测试等。
在测试设计中，需要根据具体的需求选择合适的测试模式，并确保测试模式的设计正确、有效。
第三，SOC芯片的测试设计应该包括对外设的测试。
外设是SOC芯片中与外部系统或设备进行通讯的接口，包括通信接口、输入输出接口等。
在测试设计中，需要对外设进行充分的测试，以确保外设的性能和稳定性。
同时，还需要考虑外设的兼容性，确保在不同系统、设备和环境下都可以正常工作。
第四，SOC芯片的测试设计应该考虑到低功耗的需求。
低功耗是现代SOC芯片设计的一个重要目标，可以显著延长电池寿命和减少能耗。
在测试设计中，需要提供相应的测试方法和工具，以确保芯片在低功耗状态下仍然能够正常工作并满足设计要求。
此外，SOC芯片的测试设计还应该考虑到安全性的需求。
安全性是现代SOC芯片设计的一个重要方面，可以保护用户数据和系统的安全性。
在测试设计中，需要充分测试芯片的安全功能，并确保芯片能够有效防御各种攻击和安全威胁。
最后，SOC芯片的测试设计应该注重可重复性和可扩展性。
可重复性是指测试结果的一致性和可验证性，可以帮助开发人员更好地评估芯片的性能和质量。
芯片corner测试标准
芯片corner测试标准
1. 温度，在corner测试中，通常会考虑芯片在不同温度条件下的性能表现。
这包括极端低温和极端高温下的性能测试，以确保芯片在极端温度条件下也能够正常工作。
2. 电压，芯片corner测试也会考虑不同电压条件下的性能表现。
这包括在不同电压下测试芯片的稳定性和功耗等指标，以确保芯片在不同电压条件下都能够正常工作。
3. 频率，另一个重要的方面是在不同工作频率下对芯片进行测试。
这包括在最低和最高工作频率下测试芯片的性能，以确保在不同频率条件下芯片都能够稳定可靠地工作。
4. 其他因素，除了上述因素之外，芯片corner测试还可能考虑其他因素，如电磁兼容性（EMC）测试、抗干扰能力测试等，以确保芯片在各种复杂工作环境下都能够正常工作。
总的来说，芯片corner测试标准是为了确保芯片在各种工作条件下都能够稳定可靠地工作而制定的一套测试标准，涵盖了温度、电压、频率和其他因素的考虑。
这些测试标准对于确保芯片的可靠
性和稳定性具有重要意义，对于保障芯片产品质量和性能具有重要作用。
海思芯片PC 测试技术规范
海思PC(Preconditioning)测试技术规范拟制：克鲁鲁尔审核：批准：日期：2019-11-09历史版本记录适用范围:该测试用来评估芯片在包装、运输、焊接过程中对温度、湿度冲击的抗性。
本规范适用于量产芯片验证测试阶段的PC(Preconditioning)测试需求，仅对非封闭的封装(塑料封装)芯片约束。
简介：表面贴器件会在焊接过程经受高温，该高温过程或导致内部水汽损坏电路。
PC预处理测试用于在可靠性测试之前模拟器件焊接过程。
PC预处理测试是芯片进行部分封装可靠性测试前要求进行的测试，这类可靠性测试的样品要求以符合本规范的PC测试为入口条件。
引用文件：下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
1. Precondition 测试流程1.1 要求PC 预处理的可靠性测试要求在先做PC 预处理测试的可靠性测试项：THB 、HAST 、TC 、AC 、UHAST 。
其中，一般HAST 、TC 是必做的。
1.2 测试流程1.2.1 完整流程冷却15min~4hours失效分析BGA\CGA\LGA 封装不做要求HAST TC AC THB1.2.2 规范流程表1.2.3 简化流程(推荐)步骤事项详细描述1 外观检查检查外观，排除封装、管脚有缺陷的芯片2 功能\ATE筛片筛选功能、性能正常芯片3 烘烤125℃烘烤24h4 潮敏处理13级潮敏处理：30℃, 60%RH存储192h。
潮敏处理后须室温冷却最低15min但不超4hour。
5 回流焊23次；回流焊的升温曲线、峰值温度须符合附1、附3的要求或符合《J-STD-020E》标准。
每次回流焊须冷却≥15min。
6 浸润活化水溶性助焊剂浸润10s。
芯片静电测试标准(一)
芯片静电测试标准(一)芯片静电测试标准引言芯片是计算机硬件中最为重要的组成部分之一，随着计算机产业的快速发展，芯片的需求量越来越大。
而芯片作为一种微小而极为精密的电子元器件，在生产过程中很容易受到静电的干扰，因此需要进行静电测试，以确保芯片的质量和可靠性。
本文将介绍芯片静电测试标准和相关的内容。
静电测试的作用静电测试是一种检测芯片是否会在受到静电干扰时失效的方法。
在芯片制造工艺中，如果芯片工作时受到静电干扰，就有可能导致电压过高或过低，进而影响芯片的性能和寿命。
因此进行静电测试，可以保证芯片的质量和可靠性。
静电测试的标准在芯片制造过程中，静电测试需要遵守以下标准：1. ESDA S20.20标准该标准是由电子静电放电联盟制定的。
它规定了在处理敏感电子元器件和装置时的储存、处理、包装、标记和运输的方式。
该标准还规定了在处理过程中需要采用哪些注意事项，以及使用哪些设备和材料进行处理。
2. ANSI/ESD STM5.1标准该标准是美国国家标准协会静电放电标准制定委员会制定的。
它规定了关于静电放电测试的设备、电路、程序和方法，以及测试中需考虑的温度、湿度和其他因素。
3. JEDEC标准JEDEC是电子行业一个推广标准的组织，它提供了多个芯片静电测试标准。
这些标准涵盖了从测试设备的分类到测试程序和测试条件的详细规定。
静电测试的过程芯片静电测试的过程一般包括以下几个步骤：1. 准备工作测试前需要准备好测试环境、测试设备和测试芯片，确保测试环境的温度、湿度和其他因素符合标准要求。
2. 测试方法芯片静电测试有多种方法，如瞬态放电（TLP）、电子波放电（EBP）和人体静电放电（HBM）等。
不同的测试方法要求使用不同的测试设备和测试程序。
3. 记录测试数据在测试过程中需要记录下测试数据，如测试时间、测试设备、测试方法、测试人员等。
4. 分析测试结果根据测试数据分析测试结果，确保测试结果符合标准要求，并得出相应的结论和建议。
芯片寿命测试标准
芯片寿命测试标准
芯片的寿命测试主要包括以下几个标准：
1. 温度循环测试：测试芯片在不同温度条件下的性能和可靠性，模拟实际使用环境中的温度变化。
测试目的在于验证芯片在温度变化时能否正常工作，以及能否保持稳定性和可靠性。
2. 高温存储测试：模拟芯片在长时间存储期间可能面临的高温环境，评估芯片在这种条件下的性能和可靠性，预测芯片在实际使用中可能遇到的问题。
3. 跌落测试：评估芯片在跌落或冲击情况下的机械强度和可靠性，检测芯片封装材料和焊接的可靠性，验证芯片内部结构和连接的稳定性。
4. 加速应力测试（uHAST）：通过施加极端的电压和温度条件来加速芯片
在短时间内的老化和故障模式，预测长期故障率。
5. 高温工作寿命（HTOL）：通过加速热激活失效机制来确定产品的可靠性，预测长期故障率。
这些测试标准各有侧重，有助于发现潜在的机械弱点、封装问题或连接失效，以及预测芯片在实际使用中可能遇到的问题。
芯片测试大纲
芯片测试大纲主要包括以下步骤：
1. Wafer接收：检查晶圆数量、型号和良品率是否符合要求，并对晶圆进行编号和登记。
2. 外观检查：对芯片的外观进行逐个检查，包括是否有裂纹、划痕、色斑、烧伤等不良情况。
3. 尺寸测量：测量芯片的尺寸大小是否符合设计规范，并记录数据。
4. 局部电学测试：通过探针台和测试机对芯片上的各个管脚进行电学性能测试，包括直流和交流测试。
5. 功能测试：通过探针台和测试机对芯片进行模拟输入信号，检测芯片的功能和性能是否正常。
6. 老化测试：将芯片放置在高温、高湿等恶劣环境下进行长时间运行，以检测芯片的稳定性和可靠性。
7. 可靠性测试：进行一系列的测试以确保芯片在各种工作条件下能够正常工作并符合设计规范要求。
8. 综合测试：对芯片进行全面的测试，包括电学性能、功能和可靠性等方面的测试，以确保芯片的质量和性能达到预期要求。
9. 数据分析：对测试数据进行整理和分析，评估芯片的性能和质量水平，并根据测试结果进行改进和优化。
10. 文档编写：编写测试报告和总结报告，记录测试过程和结果，并对测试结果进行评估和分析。
以上是芯片测试的主要步骤，每个步骤都有具体的测试内容和要求，以确保芯片的质量和性能符合设计规范要求。
海思芯片HTSL 测试技术规范
海思HTSL(High Temperature Storage Life)
测试技术规范
拟制：克鲁鲁尔
审核：
批准：
日期：2019-11-11
历史版本记录
适用范围:
该试验检查芯片长期贮存条件下，高温和时间对器件的影响。
本规范适用于量产芯片验证测试阶段的HTSL测试需求。
简介：
该测试不上电存储条件下，保持恒定的高温环境，检查该条件下芯片的材料氧化、不同材料相互扩散导致的失效。
例如，Pad和Wire的金属间化合物的生长、某些存储类器件的数据保持状况。
引用文件：
下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
1.HTSL测试流程
物理损伤
功能、
性能失效
失效分析
2.HTSL测试条件
2.1 温度
高温存储温度条件如下表：
实际的高温条件参照Datasheet说明，一般在“最大绝对额定值(Absolute Maximum Rati ngs)”会给出最高存储温度。
例如进芯的ADP32F335：
2.2 测试时间、样本量
参考JESD47标准：
推荐3Lots/25units，总时间为1000 hours。
3.HTSL测试装置
➢高温存储箱——温度范围、测试时间可控。
4.失效判据
➢出现机械形变、断裂等物理损伤。
➢ATE\功能筛片有功能失效、性能异常。
芯片可靠性测试要求及标准解析
芯片可靠性测试要求及标准解析芯片可靠性测试要求都有哪些？华碧实验室通过本文，将为大家简要解析芯片可靠性测试的要求及标准。
加速测试大多数半导体器件的寿命在正常使用下可超过很多年。
但我们不能等到若干年后再研究器件；我们必须增加施加的应力。
施加的应力可增强或加快潜在的故障机制，帮助找出根本原因，并帮助TI 采取措施防止故障模式。
在半导体器件中，常见的一些加速因子为温度、湿度、电压和电流。
在大多数情况下，加速测试不改变故障的物理特性，但会改变观察时间。
加速条件和正常使用条件之间的变化称为“降额”。
高加速测试是基于JEDEC 的资质认证测试的关键部分。
以下测试反映了基于JEDEC 规范JEP47 的高加速条件。
如果产品通过这些测试，则表示器件能用于大多数使用情况。
温度循环根据JED22-A104 标准，温度循环(TC) 让部件经受极端高温和低温之间的转换。
进行该测试时，将部件反复暴露于这些条件下经过预定的循环次数。
高温工作寿命(HTOL)HTOL 用于确定高温工作条件下的器件可靠性。
该测试通常根据JESD22-A108 标准长时间进行。
温湿度偏压高加速应力测试(BHAST)根据JESD22-A110 标准，THB 和BHAST 让器件经受高温高湿条件，同时处于偏压之下，其目标是让器件加速腐蚀。
THB 和BHAST 用途相同，但BHAST 条件和测试过程让可靠性团队的测试速度比THB 快得多。
热压器/无偏压HAST热压器和无偏压HAST 用于确定高温高湿条件下的器件可靠性。
与THB 和BHAST 一样，它用于加速腐蚀。
不过，与这些测试不同，不会对部件施加偏压。
高温贮存HTS（也称为“烘烤”或HTSL）用于确定器件在高温下的长期可靠性。
与HTOL 不同，器件在测试期间不处于运行条件下。
静电放电(ESD)静电荷是静置时的非平衡电荷。
通常情况下，它是由绝缘体表面相互摩擦或分离产生；一个表面获得电子，而另一个表面失去电子。
芯片测试方案
芯片测试方案第1篇芯片测试方案一、前言随着半导体技术的飞速发展，芯片在各个领域的应用日益广泛。
为确保芯片产品的质量与可靠性，满足客户及市场需求，特制定本测试方案。
二、测试目标1. 确保芯片产品符合设计规范和功能要求。
2. 评估芯片在不同环境条件下的性能指标。
3. 发现并排除芯片在设计、制造过程中的潜在缺陷。
4. 为产品优化和改进提供依据。
三、测试范围1. 功能测试：验证芯片的基本功能是否正确。
2. 性能测试：评估芯片的性能指标是否符合设计要求。
3. 可靠性测试：检验芯片在规定条件下的可靠性。
4. 兼容性测试：验证芯片与其他相关设备的兼容性。
四、测试方法1. 功能测试：采用白盒测试和黑盒测试相结合的方法，对芯片进行全面的测试。
2. 性能测试：通过对比分析、模拟实验等方法，评估芯片性能指标。
3. 可靠性测试：采用高低温、振动、冲击等环境应力，检验芯片的可靠性。
4. 兼容性测试：通过与各类设备对接，验证芯片的兼容性。
五、测试流程1. 测试准备：收集相关资料，制定测试计划，搭建测试环境。
2. 测试执行：按照测试用例进行测试，记录测试结果。
3. 缺陷跟踪：对发现的缺陷进行分类、跟踪和反馈。
4. 测试报告：整理测试数据，编写测试报告。
5. 测试总结：分析测试结果，提出改进建议。
六、测试用例1. 功能测试用例：包括基本功能、边界条件、异常情况等。
2. 性能测试用例：包括处理速度、功耗、频率响应等。
3. 可靠性测试用例：包括高温、低温、振动、冲击等。
4. 兼容性测试用例：包括与其他设备接口、协议、驱动等的兼容性。
七、测试环境1. 硬件环境：提供符合测试需求的硬件设备。
2. 软件环境：搭建合适的操作系统、工具软件等。
3. 网络环境：确保测试过程中网络畅通。
八、测试人员1. 测试组长：负责测试方案的制定、测试任务的分配和监控。
2. 测试工程师：负责执行测试用例，记录和反馈测试结果。
3. 开发人员：协助解决测试过程中遇到的技术问题。
芯片检测标准
芯片检测标准是确保芯片质量和性能的关键环节。
随着芯片技术的不断发展，芯片检测标准也在不断更新和完善。
一般来说，芯片检测标准包括以下几个方面：
1. 外观检测：对芯片的外观进行检测，包括芯片的尺寸、形状、标记、引脚数量和排列等是否符合规范要求。
2. 电气性能检测：对芯片的电气性能进行检测，包括电压、电流、电阻、电容、电感等参数的测量，以及逻辑功能测试、时序测试等。
3. 可靠性检测：对芯片的可靠性进行检测，包括温度循环测试、湿度测试、机械应力测试等，以确保芯片在各种环境条件下能够正常工作。
4. 兼容性检测：对芯片的兼容性进行检测，包括与其他设备或软件的互操作能力、不同批次芯片的一致性等。
5. 安全性检测：对芯片的安全性进行检测，包括加密算法、防火墙等安全机制的测试，以确保芯片在数据传输和存储过程中的安全性。
综上所述，芯片检测标准是确保芯片质量和性能的重要保障。
在生产过程中，必须严格按照检测标准进行检测，以确保每一片芯片都能够满足客户的需求。
芯片测试规范
测试规范1.适用范围1.1本规范为导入DDR芯片的测试方法和标准，，以验证和确认新物料是否适合批量生产；.2.目的2.1使开发部门导入新的关键器件过程中有章可循，有据可依。
3.可靠性测试6.1：如果替代料是FLASH的话，我们一般需要做10个循环的拷贝校验（我们测试工具APK设置：500M/拷贝次数/重启10次）6.2：如果替代料是DDR的话，我们也需要验证DDR的运行稳定性，那么也需要做循环拷贝校验（测试工具APK设置：500M/拷贝次数/重启5次）PS：1.拷贝次数=（FLASH可用容量*1024M/500M）-12.DDR验证只需要验证运行稳定性，所以一般做3-5个循环就OK了，FLASH要求比较严格，一般需要做10个循环以上；3.考虑到FLASH压力测试超过20次以上可能会对MLC造成影响，故对于验证次数太多的机器出货前需要更换。
7.常温老化：PND我们一般跑模拟导航持续运行12H，安卓我们一般运行MP4-1080P持续老化12H，老化后需要评估休眠唤醒是否正常；8.高低温老化：环境（60度，-10度）基于高低温下DDR运行稳定性或存在一定的影响，DDR替代需要进行高低温老化，我们PND一般运行模拟导航、安卓因为运行模导不太方便，就运行MP4各持续老化12H。
从多年的经验来看，FLASH对于温度要求没有这么敏感。
9.自动重启测试：一般做50次/PCS，需要每次启动系统都能正常启动；--一般是前面恢复出厂设置有问题，异常的机器排查才会用到；10.复位、通断电测试：这个测试属于系统破坏性测试，测试非正常操作是否存在掉程序的现象，一般做20次/PCS，要求系统能够正常启动。
1.焊接效果，如果是内部焊接的话，需要采用X-RAY评估，LGA封装的话就需要SMT制程工艺规避空洞率；2.功能测试；3.休眠电流、休眠唤醒测试：DDR必测项目，反复休眠唤醒最好3-5次/PCS，休眠电流大小自行定义；FLASH测不测影响不大；4.容量检查，容量标准你们根据客户需求自行定义，当然是越大越好；--大货时这一点最好提供工具给到阿杜随线筛选；5.恢复出厂设置：我们一般做50次/PCS，运行正常的话界面会显示50次测试完成，如果出现中途不进主界面、死机等异常现象就需要分析问题根源；6.FLASH压力测试：这部分需要分开来说明4.测试环境◆温度：25±2℃◆湿度：60%~70%；◆大气压强：86kPa ~106kPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试规范
1.适用范围
1.1本规范为导入DDR芯片的测试方法和标准，，以验证和确认新物料是否适合批量生
产；.
2.目的
2.1使开发部门导入新的关键器件过程中有章可循，有据可依。
3.可靠性测试
6.1：如果替代料是FLASH的话，我们一般需要做10个循环的拷贝校验
（我们测试工具APK设置：500M/拷贝次数/重启10次）
6.2：如果替代料是DDR的话，我们也需要验证DDR的运行稳定性，那
么也需要做循环拷贝校验（测试工具APK设置：500M/拷贝次数/重启5次）PS：1.拷贝次数=（FLASH可用容量*1024M/500M）-1
2.DDR验证只需要验证运行稳定性，所以一般做3-5个循环就OK了，
FLASH要求比较严格，一般需要做10个循环以上；
3.考虑到FLASH压力测试超过20次以上可能会对MLC造成影响，
故对于验证次数太多的机器出货前需要更换。
7.常温老化：PND我们一般跑模拟导航持续运行12H，安卓我们一般运行
MP4-1080P持续老化12H，老化后需要评估休眠唤醒是否正常；
8.高低温老化：环境（60度，-10度）
基于高低温下DDR运行稳定性或存在一定的影响，DDR替代需要进行高低温老化，我们PND一般运行模拟导航、安卓因为运行模导不太方便，就运行MP4各持续老化12H。
从多年的经验来看，FLASH对于温度要求没有这么敏感。
9.自动重启测试：一般做50次/PCS，需要每次启动系统都能正常启动；--
一般是前面恢复出厂设置有问题，异常的机器排查才会用到；
10.复位、通断电测试：这个测试属于系统破坏性测试，测试非正常操作是
否存在掉程序的现象，一般做20次/PCS，要求系统能够正常启动。
1.焊接效果，如果是内部焊接的话，需要采用X-RAY评估，LGA封装的话
就需要SMT制程工艺规避空洞率；
2.功能测试；
3.休眠电流、休眠唤醒测试：DDR必测项目，反复休眠唤醒最好3-5次/PCS，休眠电流大小自行定义；FLASH测不测影响不大；
4.容量检查，容量标准你们根据客户需求自行定义，当然是越大越好；--大
货时这一点最好提供工具给到阿杜随线筛选；
5.恢复出厂设置：我们一般做50次/PCS，运行正常的话界面会显示50次
测试完成，如果出现中途不进主界面、死机等异常现象就需要分析问题根源；
6.FLASH压力测试：这部分需要分开来说明
4.测试环境
◆温度：25±2℃
◆湿度：60%~70%；
◆大气压强：86kPa ~106kPa。
5.测试工具
◆可调电源（最好能显示对应输出电流）
◆可调电子负载
◆示波器
◆万用表
6.测试参数
表1 电源芯片测试参数
2）调节电子负载，保证满载输出，假定此时对应的输出功率为P0；
3）待电源芯片工作稳定后，读出对应芯片壳体表面温度，记为T0；
4）则芯片结温=T0+ P0×θJC;
如果手册给出的是芯片结-环境之间的热阻系数θJA：
1）调节电子负载，保证满载输出，假定此时对应的输出功率为P0；
2）记录测试现场对应环境温度，记为T0;
3）则芯片结温= T0+ P0×θJA
比较计算所得芯片结温（T1）与该电源芯片所允许最大结温（T2），设公司要求的此类电源温度降额为T3，则验证T2-T1>T3?
工作环境温度√借助高、低温实验进行，观察在高温、低温环境下，电源对应的输出是否满足相应精度要求
存储环境温度√借助环境实验进行，在进行存储之后，电源对应的输出是否满足相应精度要求
示波器
示波器探头
磁片电容
图2 电源纹波测试
图3 电源效率曲线
图4 输出功率曲线
——以下无正文。
