实验1、叠加原理的验证

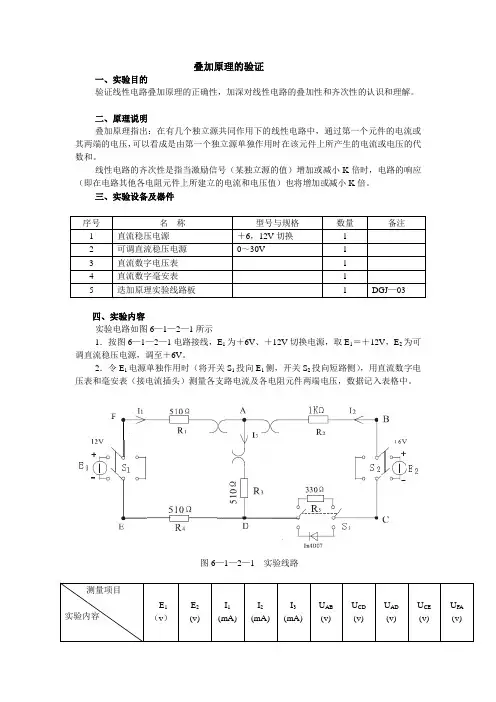

叠加原理的验证
叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明叠加原理指出：在有几个独立源共同作用下的线性电路中，通过第一个元件的电流或其两端的电压，可以看成是由第一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
三、实验设备及器件四、实验内容实验电路如图6—1—2—1所示1．按图6—1—2—1电路接线，E1为＋6V、＋12V切换电源，取E1＝＋12V，E2为可调直流稳压电源，调至＋6V。
2．令E1电源单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端电压，数据记入表格中。
图6—1—2—1 实验线路3．令E2电源单独作用时（将开关S1投向短路侧，开关S2投向E2侧），重复实验步骤2的测量和记录。
4．令E1和E2共同作用时（开关S1和S2分别投向E1和E2侧），重复上述的测量和记录。
5．将E2数值调至＋12V，重复上述第3项的测量并记录。
6．将R5换成一只二极管IN4007（即将开关S3投向二极管D侧）重复1～5 的测量过程，数据记入表格中。
五、实验报告1．叠加原理中E1、E2分别单独作用，在实验中应如何操作？可否直接将不作用的电源（E1或E2）置零（短接）？2．实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？3．根据实验数据验证线性电路的叠加性与齐次性。
4．各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据进行计算并作结论。
5．通过实验步骤六及分析表格中数据你能得出什么样的结论？注意：1．用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“＋、—”呈的记录。
2．注意仪表量程的及时更换。

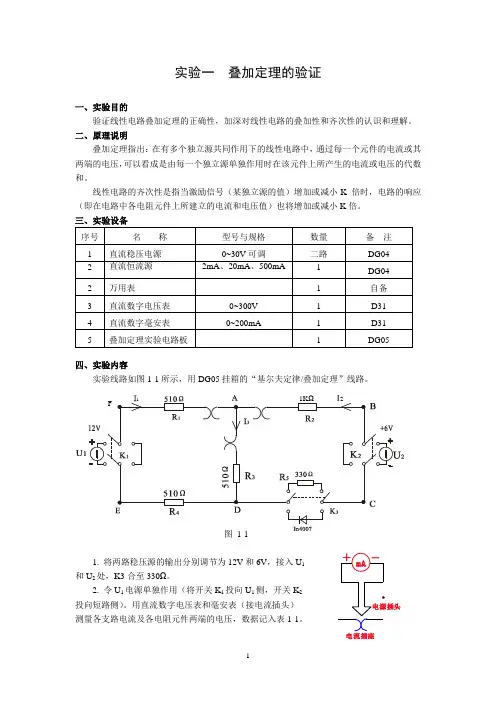

实验一 叠加定理的验证
实验一 叠加定理的验证一、实验目的验证线性电路叠加定理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明叠加定理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K 倍。
四、实验内容实验线路如图1-1所示，用DG05挂箱的“基尔夫定律/叠加定理”线路。
图 1-11. 将两路稳压源的输出分别调节为12V 和6V ，接入U 1和U 2处，K3合至330Ω。
2. 令U 1电源单独作用（将开关K 1投向U 1侧，开关K 2投向短路侧）。
用直流数字电压表和毫安表（接电流插头） 测量各支路电流及各电阻元件两端的电压，数据记入表1-1。
电流插座3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表1-1。
4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表1-1。
5. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～4的测量过程，数据记入表1-2。
表1-2五、实验注意事项1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。
2. 注意仪表量程的及时更换。
六、预习思考题1. 在叠加定理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？2. 实验电路中，若有一个电阻器改为二极管，试问叠加定理的迭加性还成立吗？为什么？七、实验报告1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性。
2. 各电阻器所消耗的功率能否用叠加定理计算得出？试用上述实验数据，进行计算并作结论。

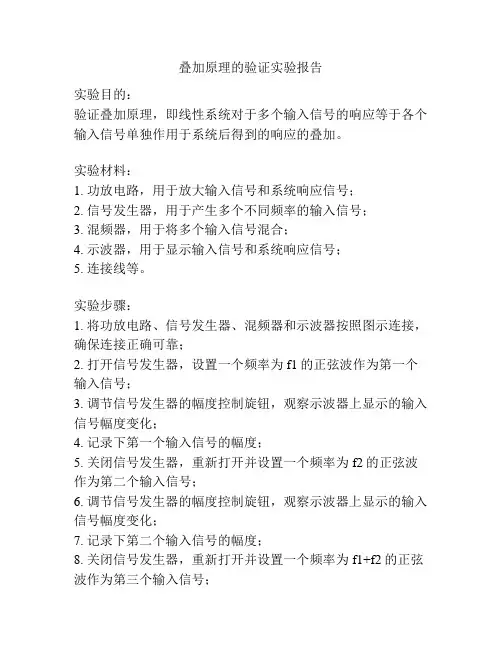

叠加原理的验证实验报告
叠加原理的验证实验报告实验目的：验证叠加原理，即线性系统对于多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。
实验材料：1. 功放电路，用于放大输入信号和系统响应信号；2. 信号发生器，用于产生多个不同频率的输入信号；3. 混频器，用于将多个输入信号混合；4. 示波器，用于显示输入信号和系统响应信号；5. 连接线等。
实验步骤：1. 将功放电路、信号发生器、混频器和示波器按照图示连接，确保连接正确可靠；2. 打开信号发生器，设置一个频率为f1的正弦波作为第一个输入信号；3. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；4. 记录下第一个输入信号的幅度；5. 关闭信号发生器，重新打开并设置一个频率为f2的正弦波作为第二个输入信号；6. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；7. 记录下第二个输入信号的幅度；8. 关闭信号发生器，重新打开并设置一个频率为f1+f2的正弦波作为第三个输入信号；9. 调节信号发生器的幅度控制旋钮，观察示波器上显示的输入信号幅度变化；10. 记录下第三个输入信号的幅度；11. 连接信号发生器的输出端与功放电路的输入端，并设置输入信号的频率为f1；12. 打开功放电路，观察示波器上显示的系统响应信号；13. 记录下系统响应信号的幅度；14. 重复步骤12和13，分别设置输入信号的频率为f2和f1+f2；15. 将第一个输入信号的幅度、第二个输入信号的幅度、第三个输入信号的幅度以及相应频率下的系统响应信号的幅度整理成表格。
实验结果：输入信号的频率（Hz）输入信号的幅度系统响应信号的幅度f1 A1 B1f2 A2 B2f1+f2 A3 B3实验结论：根据叠加原理，系统对多个输入信号的响应等于各个输入信号单独作用于系统后得到的响应的叠加。
通过实验验证，实验结果表明，在相同幅度的输入信号下，系统响应信号的幅度等于各个输入信号的幅度的叠加。

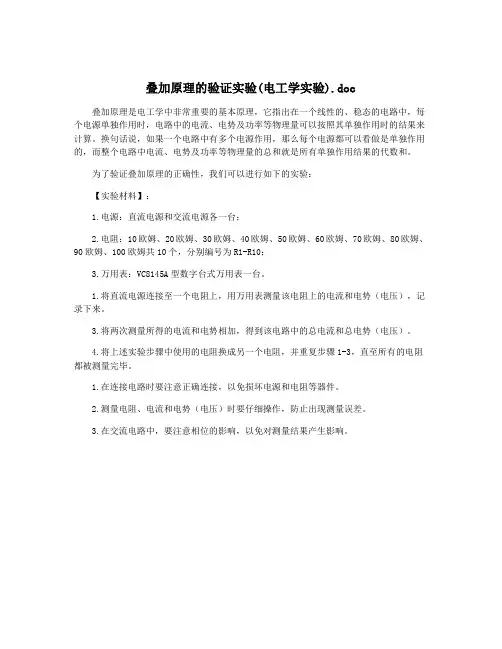

叠加原理的验证实验(电工学实验).doc
叠加原理的验证实验(电工学实验).doc
叠加原理是电工学中非常重要的基本原理，它指出在一个线性的、稳态的电路中，每个电源单独作用时，电路中的电流、电势及功率等物理量可以按照其单独作用时的结果来计算。
换句话说，如果一个电路中有多个电源作用，那么每个电源都可以看做是单独作用的，而整个电路中电流、电势及功率等物理量的总和就是所有单独作用结果的代数和。
为了验证叠加原理的正确性，我们可以进行如下的实验：
【实验材料】：
1.电源：直流电源和交流电源各一台；
2.电阻：10欧姆、20欧姆、30欧姆、40欧姆、50欧姆、60欧姆、70欧姆、80欧姆、90欧姆、100欧姆共10个，分别编号为R1-R10；
3.万用表：VC8145A型数字台式万用表一台。
1.将直流电源连接至一个电阻上，用万用表测量该电阻上的电流和电势（电压），记录下来。
3.将两次测量所得的电流和电势相加，得到该电路中的总电流和总电势（电压）。
4.将上述实验步骤中使用的电阻换成另一个电阻，并重复步骤1-3，直至所有的电阻都被测量完毕。
1.在连接电路时要注意正确连接，以免损坏电源和电阻等器件。
2.测量电阻、电流和电势（电压）时要仔细操作，防止出现测量误差。
3.在交流电路中，要注意相位的影响，以免对测量结果产生影响。

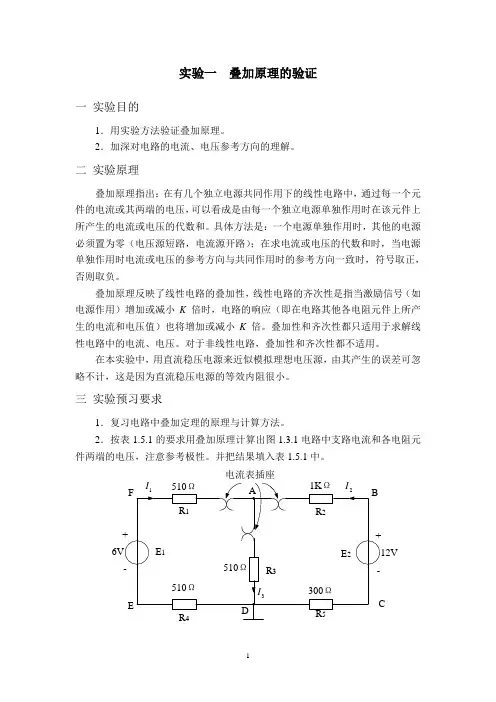

实验一 叠加原理的验证
实验一叠加原理的验证一实验目的1．用实验方法验证叠加原理。
2．加深对电路的电流、电压参考方向的理解。
二实验原理叠加原理指出：在有几个独立电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立电源单独作用时在该元件上所产生的电流或电压的代数和。
具体方法是：一个电源单独作用时，其他的电源必须置为零（电压源短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。
叠加原理反映了线性电路的叠加性，线性电路的齐次性是指当激励信号（如电源作用）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所产生的电流和电压值）也将增加或减小K倍。
叠加性和齐次性都只适用于求解线性电路中的电流、电压。
对于非线性电路，叠加性和齐次性都不适用。
在本实验中，用直流稳压电源来近似模拟理想电压源，由其产生的误差可忽略不计，这是因为直流稳压电源的等效内阻很小。
三实验预习要求1．复习电路中叠加定理的原理与计算方法。
2．按表1.5.1的要求用叠加原理计算出图1.3.1电路中支路电流和各电阻元件两端的电压，注意参考极性。
并把结果填入表1.5.1中。
电流表插座图1.3.1叠加原理的电路图四实验设备电工实验台数字万用表五实验要求1．实验电路如图1.3.1所示，在实验台中找到对应的实验电路并检查各电源、电阻参数值是否与电路图一致。
2．在电路图中接入需要的电压表和电流表，当E1、E2共同作用时进行测量，记录表中各读数。
3．当E1单独作用时，记录表中各数据。
4．当E2单独作用时，记录表中各数据。
表1.5.1叠加原理的记录表六实验思考题1．根据实验数据，进行分析、比较，来验证线性电路的叠加性，总结实验结论。
2．在验证叠加原理实验数据中，各电阻器件所消耗的功率能否用叠加原理计算得出？试用实验数据进行计算并作说明。
七实验注意事项（1）实验时，电路中所有的电流的参考方向应与图1.3.1保持一致，电压的参考方向应与表1.5.1保持一致。
实验一：叠加原理的验证
电路分析实验报告
院系：信息科学与工程学院
专业：信息安全<2>班
学号：20110806224
姓名：裴书玉
2013年1月10日
实验一叠加原理的验证
一、实验目的
验证线性电路中叠加原理的正确性及其适用范围，加深对线性电路的叠加性和齐次性的认识和理解。
二、实验原理
叠加原理
在线性电路中，有多个电源同时作用时，任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。
某独立源单独作用时，其它独立源均需置零。
（电压源用短路代替，电流源用开路代替。
）线性电路的齐次性（又称比例性），是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小K倍。
三、实验内容
叠加原理实验接线图
①分别将两路直流稳压电源接入电路，令U1=12V，U2=6V。
②令电源U1单独作用，BC短接，用毫安表和电压表分别测量各支路电流及各电阻元件两端电压，数据记入表2-2。
③令U2单独作用，此时FE短接。
重复实验步骤②的测量，数据记入表2-2。
④令U1和U2共同作用，重复上述测量，数据记入表2-2。
⑤取U2=12V，重复步骤③的测量，数据记入表2-2。
(2)非线性电阻电路
按图接线，此时开关K投向二极管IN4007侧。
重复上述步骤①～⑤的测量过程，数据记入表2-3。
五、实验总结及体会
测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，并且在线性电路中，叠加原理成立，非线性电路中，叠加原理不成立。
功率不满足叠加原理。
叠加原理的验证实验报告
叠加原理的验证实验报告叠加原理的验证实验报告引言：叠加原理是物理学中一项重要的基本原理，它描述了在线性系统中，多个输入信号的效果可以通过分别处理每个输入信号来获得。
为了验证叠加原理的有效性，我们进行了一系列实验，并在本报告中详细介绍了实验设计、结果分析和结论。
实验设计：我们设计了一个简单的电路实验来验证叠加原理。
实验中使用了一个电源、两个电阻和一个电流表。
首先，我们将电源连接到电路的两个分支上，分别通过两个电阻。
然后，我们使用电流表分别测量每个电阻上的电流，并记录下来。
实验步骤：1. 准备实验所需的电源、电阻和电流表。
2. 将电源连接到电路的两个分支上，分别通过两个电阻。
3. 保证电路连接正确，并确保电流表的测量范围适当。
4. 打开电源，记录下每个电阻上的电流值。
5. 重复实验多次，以获得更准确的结果。
结果分析：通过多次实验，我们得到了一系列电流值。
根据叠加原理，我们可以将每个分支的电流视为独立的输入信号，并将它们分别处理。
在这种情况下，每个电阻上的电流可以视为对应输入信号的输出结果。
我们对这些电流值进行了统计分析，并发现它们与预期结果相符。
具体而言，我们观察到当电流在两个分支中同时存在时，每个分支上的电流之和等于两个分支单独存在时的电流之和。
这进一步验证了叠加原理的有效性。
结论：通过以上实验，我们成功验证了叠加原理的有效性。
实验结果表明，对于线性系统，多个输入信号的效果可以通过分别处理每个输入信号来获得。
这一原理在电路设计和信号处理等领域具有广泛的应用。
叠加原理的验证不仅加深了我们对物理学原理的理解，也为我们今后的学习和研究提供了基础。
通过实验，我们不仅能够直观地观察到叠加原理的效果，还能够深入理解其中的物理原理和数学推导。
这对于培养我们的实验能力和科学思维具有重要意义。
总结：本实验通过电路实验验证了叠加原理的有效性。
我们设计了一个简单的电路，通过测量电流值来验证叠加原理。
实验结果与预期相符，进一步证明了叠加原理在线性系统中的应用。
1.叠加定理的验证
GND
S1
图3-1 线性电路迭加实验--US1 US2共同作用 R1 R2
+
+V
S2
U1
_
+
+
U2
_
+V
+
12V
U3 _
R3
+
US1 _
US2 _
6V
GND
GND
三.实验内容与操作步骤 1、US1和US2共同作用: 开关S1 和S2 分别投向US1 和US2 侧， 用直流数字电压表测量各电阻元件两端 的电压，同时计算各电阻上的电流及 R3的功率PR3，数据记入表3-1。
S1
图3-1 线性电路迭加实验-- US1单独作用 R1 R2
+
+V
S2
U1
_
+
U2
_
+V
12V
+ US1 _
+ U3 _
R3
+ US2
_
6V
GND
GND
S1
图3-1 线性电路迭加实验 --US2单独作用 R1 R2
+
+V
S2
U1
_
+
+
U2
_
+V
+
12V
U3 _
R3
+
US1 _
US2 _
6V
GND
1．根据实验数据表格，进行分析、比较、 归纳、总结实验结论，即验证线性电路的 叠加性与齐次性。 2．各电阻器所消耗的功率能否用叠加原理 计算得出？试用上述实验数据，进行计算 并作结论。 3．通过实验步骤5及分析表格3-2的数据， 你能得出什么样的结论？ *4.基尔霍夫定1.验证线性电路叠加定理的正确性，加深对 线性电路的叠加性和齐次性的认识和理解。
叠加原理验证实验报告
叠加原理验证实验报告叠加原理验证实验报告引言：在物理学中，叠加原理是一项重要的基本原理，它指出在线性系统中，多个波或信号的叠加等效于单独处理每个波或信号的结果的叠加。
为了验证叠加原理的有效性，我们进行了一系列实验。
实验目的：本实验旨在通过实际操作验证叠加原理，并观察叠加原理在不同物理现象中的应用。
通过实验，我们希望加深对叠加原理的理解，并提供实验数据来支持这一原理的有效性。
实验装置：1. 信号发生器：用于产生不同频率和振幅的信号。
2. 示波器：用于观察和测量信号的波形和振幅。
3. 电阻器：用于调节电路中的电阻。
4. 电容器和电感器：用于构建RC和RL电路。
实验步骤：1. 实验一：叠加原理在电路中的应用a. 搭建一个简单的串联电路，包括一个信号发生器、一个电阻器和一个电容器。
b. 将信号发生器的频率设置为f1，并记录电容器上的电压。
c. 将信号发生器的频率设置为f2，并记录电容器上的电压。
d. 将信号发生器的频率设置为f1+f2，并记录电容器上的电压。
e. 比较f1、f2和f1+f2时的电容器电压，观察是否符合叠加原理。
2. 实验二：叠加原理在波动现象中的应用a. 使用示波器观察单个波的波形和振幅。
b. 产生两个不同频率的波，并记录每个波的振幅。
c. 将这两个波进行叠加，并记录叠加波的振幅。
d. 比较单个波和叠加波的振幅，验证叠加原理在波动现象中的应用。
实验结果与分析：1. 实验一的结果表明，当两个信号频率分别为f1和f2时，它们在电容器上的电压分别为V1和V2。
当这两个信号叠加时，电容器上的电压为V1+V2。
实验结果与叠加原理的预期结果一致，验证了叠加原理在电路中的应用。
2. 实验二的结果表明，当两个波进行叠加时，叠加波的振幅等于两个单独波的振幅之和。
这进一步验证了叠加原理在波动现象中的应用。
结论：通过以上实验，我们验证了叠加原理在电路和波动现象中的应用。
实验结果表明，叠加原理在线性系统中是成立的，多个波或信号的叠加等效于单独处理每个波或信号的结果的叠加。
叠加原理的验证
叠加原理的验证
实验要求
【实验目的】用实验方法验证叠加原理的正确性。
学习复杂电路的连接方法，进一步熟悉直流电流表的使用。
【实验仪器】直流稳压电源（两台），分别为12V和6V；万用表；转换开关（两个）；标准电阻（三个），分别为100Ω、430Ω和180Ω。
【实验原理】叠加原理是指几个电源在线性电路的任何部分共同作用所产生的电流和电压等于这些电源单独地在该部分所产生的电流或电压叠加的结果。
【实验内容】按照所给的电路图搭建电路(图3-3)。
【注意事项】按实验所给图形接线后，必须设置接地连接，(例如将电源负极接地)，
否则无法进行实验。
【实验步骤】
（1）测出S1接1端，同时S2接1端时的电流IL。
（2）将开关S1接至1端，S2接至2端，使12V电源单独作用，测出此时通过R1的电流I11和通过R2的电流I21；将开关S1接至2端， S2接至1端，使6V电源单独作用，测出此时通过R1的电流I12和通过R2的电流I22；令I1=I11+I12，I2=I21+I22，注意电流的方向和符号。
将上述2步所测数据填写到表1 （3）测出S1接1端，S2接2端，各支路的电压U1、U2、UL。
（4）测出S1接2端，S2接1端，各支路的电压U1、U2、UL。
（5）测出S1接1端，S2接1端，各支路的电压U1、U2、UL。
将上述3组所测数据分别填入表2
实验结论：
（1）实验数据表格
表1：叠加原理的验证—数据记录
（1）
表2：叠加原理的验证—数据记
录（2）
（2）总结结论，验证叠加定理的正确性。
叠加原理的验证实验报告
叠加原理的验证实验报告实验名称：叠加原理的验证实验实验目的：1. 验证叠加原理在电路中的应用；2. 掌握使用叠加原理求解线性电路的方法。
实验器材：1. 直流电源；2. 多功能电路实验箱；3. 直流电压表；4. 直流电流表；5. 电阻。
实验原理：叠加原理是指线性电路中，各个电源独立作用时，电路的各个电压和电流等被激励的元件中的效应可以分别分解，再按照矢量相加法则求和。
实验步骤：1. 搭建由两个电源供电并连接在一起的电路，电路包括一个电源E1，一个电源E2和一个电阻R；2. 将直流电压表连接到电阻R两端，测量电压Volt1；3. 将电源E1断开，仅保留电源E2供电，再次测量电压Volt2；4. 将两个电源都连接供电，测量两电源叠加时的电压Volt_sum；5. 分别记录实验数据。
实验数据收集：1. 电源E1的电压值：Volt_E1 = 5V；2. 电源E2的电压值：Volt_E2 = 8V；3. 电阻R上的电压Volt1 = 2V；4. 仅电源E2作用时，电阻R上的电压Volt2 = 7V；5. 两个电源叠加时，电阻R上的电压Volt_sum = 9V。
实验结果分析：根据实验数据，可以得出以下结论：1. 当仅有电源E1作用时，电阻R上的电压为Volt1 = 2V；2. 当仅有电源E2作用时，电阻R上的电压为Volt2 = 7V；3. 两个电源同时作用时，电阻R上的电压为Volt_sum = 9V。
根据叠加原理的定义，电阻R上的电压应为Volt_sum = Volt1 + Volt2，而实际实验结果和理论预期结果相符，验证了叠加原理在电路中的应用。
实验结论：通过此次实验，成功验证了叠加原理在电路中的应用。
在线性电路中，可以将各个电源独立作用时的电压和电流等效应分别计算，再按照矢量相加法则求和，得到两个电源叠加时的电压和电流等效应。
叠加原理为求解线性电路提供了一种有效的方法。
实验一 叠加定理的验证
实验一叠加定理的验证
一、实验目的
1. 熟悉使用示波器的基本操作方法；
2. 掌握叠加原理的概念及其实际应用。
二、实验原理
1. 叠加原理
叠加原理是在线性电路理论中，指当多个电源同时作用于同一个电路中时，每个电源所产生的效果与其单独作用于电路时产生的效果相同。
2. 信号的叠加
在电路中，当两个不同的信号作用于同一电阻时，其总电流等于这两个信号产生的电流的代数和。
同理，当两个不同的电压作用于同一电容时，其总电压等于这两个信号产生的电压的代数和。
3. 简单谐波信号
简单谐波信号是指在一个完整的周期内，电流或电压的大小随时间而变化呈正弦曲线。
三、实验步骤
1. 使用示波器观察基波信号
将正弦波发生器的输出接入通道1，在示波器上观察到基波的正弦波形。
调节幅度、频率和时基等参数，使波形清晰可见。
2. 观察一阶谐波
将正弦波发生器的输出接入通道1，再将经过一阻值为R的电阻后输出的波形接入通道2，调节通道1和通道2的增益，使两个波形在示波器屏幕上清晰可见。
4. 将两个信号分别输入到两个不同的电阻上观察结果。
四、实验结果
在示波器上观察到基波信号的正弦波形。
（见图1）
观察到经过一阻值为R的电阻后的波形是一个一阶谐波。
（见图2）
将两个信号叠加起来，可以观察到叠加波形，其频率等于两个信号频率的代数和。
（见图3）
将两个信号分别输入到两个不同的电阻上，再将两个波形的输出接入示波器的通道1和通道2，观察到两个波形的叠加结果，其频率等于两个信号频率的代数和。
（见图4）。
电路实验报告-叠加原理的验证
电路实验报告-叠加原理的验证电路实验报告，今天咱们要聊聊叠加原理的验证。
叠加原理听起来挺复杂，但其实就是把多个信号的影响分开来分析，这样就能更清楚地理解电路的运行。
我们这次实验主要是通过实际操作，亲身体验这个原理的神奇。
一、实验目的和理论背景1.1 实验目的咱们这次实验的目标，就是验证叠加原理在电路中的应用。
希望通过实验能看到在不同电源下，电流是如何变化的。
简单来说，就是想搞清楚，电路里每个部分是怎么互相影响的。
1.2 理论背景叠加原理是电路分析中一个很重要的概念。
它说的是在一个线性电路中，各个独立电源对电路某一点的电流或电压的影响，可以单独计算，然后把结果加起来。
这个听起来有点儿理论，但在实际操作中却能让我们省不少事儿。
你想想，如果能把复杂的电路拆分成简单的部分，那做起来不就轻松多了吗？二、实验器材与步骤2.1 实验器材这次实验，我们准备了几个关键的器材。
电源、导线、欧姆表、万用表，还有几个电阻。
其实就是这些基础的东西，但它们能帮我们完成一场精彩的实验。
2.2 实验步骤第一步，连接电路。
按照图纸，把电源和电阻串联起来。
一定要小心，连接不对可就麻烦了。
第二步，测量电流。
用万用表量一下电流的大小。
第三步，换个电源，再测一次。
最后，咱们把每次测得的结果都记录下来。
简单吧？就像做饭，按部就班，一步步来。
2.3 数据记录实验过程中，我发现每次更换电源，电流的变化都挺明显的。
记录下来的数据，真是让人眼前一亮。
每次测量都有不同的结果，而这些结果都验证了我们的理论。
看到这里，心里就觉得特别踏实，真的是“眼见为实”。
三、数据分析与讨论3.1 数据分析把实验数据整理一下，发现电流的变化趋势明显符合叠加原理的预期。
每次有新的电源加进来，电流都按比例增大，简直就是数学和物理的完美结合。
咱们可以把这些数据画成图，能更直观地看到这个变化。
3.2 讨论不过，实验中也有一些小插曲。
有次接线不太对，导致测得的电流比预期低。
重新检查后，发现是导线接触不良。
实验一基尔霍夫定律与叠加原理的验证
实验一基尔霍夫定律与叠加原理的验证实验一基尔霍夫定律与叠加原理的验证一、实验目的1. 验证基尔霍夫定律和叠加定理的正确性，加深对基尔霍夫定律和叠加定理的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。
即对电路中的任一个节点而言，应有ΣI,0;对任何一个闭合回路而言，应有ΣU,0。
叠加原理指出:在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号(某独立源的值)增加或减小K 倍时，电路的响应(即在电路中各电阻元件上所建立的电流和电压值)也将增加或减小K倍。
运用上述定律原理时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。
三、实验设备序号名称型号与规格数量备注1 双路直流可调稳压电源 MCH-303D-? 0~30V 12 数字万用表 VC9801A+ 1 自备3 直流电压表 0~200V 14 电位、电压测定实验电路板 1 DGJ-03三、实验内容(一)基尔霍夫定律的验证(a) DGJ-2型设备实验电路图(b) TX型设备实验电路图图2-1验证基尔霍夫定律和叠加定理实验电路图DGJ-2型设备实验线路如图2-1(a),用DGJ-03挂箱的“基尔霍夫定律/叠加原理”线路。
TX型设备实验线路如图2-1(b),需要自行连接电路。
1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。
图2-1中的I、I、I的123方向已设定。
三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。
2. 分别将两路直流稳压源接入电路，令U,12V，U,6V。
213. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“，、,”两端。
运放器的放大原理及叠加定理的验证 电路分析实验报告
实验一运放器的放大原理及叠加定理的验证一、实验目的1.初次试验，基本掌握workbench的基本操作；2.通过实验测定一运放器的放大倍数，并与用节点法算出来的理论值进行对比，验证节点法的正确性；3.用几个简单的电路，验证线性电阻叠加原理。
二、实验原理1.运放器原理：运放器的输入端，分别加载电压U+和U-，U+与U-的电势差十分小，约等于零，经过运放器后，输出电压为电势差的若干倍（可达到105~107倍）。
运放器模型图2.叠加定理：对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，等于各个独立电源单独作用时在相应支路中形成的电流或电压的代数和。
三、实验过程1.运放器：（1）画电路图，测得结果如下图：图中：R1=R3=R4=1Ω,R2=5Ω 电压表读数为13.20v 。
（2）用节点法计算放大的倍数：该图4个节点如图所示，节点2、4的节点方程分别为：)(0)(334433211223=-+=--+U G U G G U G U G U G G 根据运放器特点（即虚短虚断），补充方程Us U U U ==142故解得==30U U Us R R R R R R R R 31424232-+v 20.13= 所以节点法可以用于计算运放器放大倍数的理论值。
2.叠加定理的验证（1）如下所示画出4个电路图图中Us1=6v ，Us2=12v ，Is=3A ，电阻全为2Ω电压表均测同一电阻的电压。
左上角图为Us1，Us2，Is 同时作用时的电压U0=-4v ，右上角，左下角，右下角电路分别是Is ，Us1，Us2作用下，同一电阻的电压分别为U1=2v ，U2=2v ，U3=-8v ，所以3210U U U U ++=，即线性电路的叠加定理得到验证。
四、实验体会由于首次使用workbench ，画电路图时，不太熟练，用了很长一段时间，才画出了这么几个简单的图。
通过这次实验，巩固了我对运放器和叠加定理的认识。
叠加原理的验证实验报告
叠加原理的验证实验报告引言叠加原理是物理学中一个重要的概念，用来描述线性系统中信号的叠加效应。
在本实验中，我们将通过实验来验证叠加原理的有效性。
实验目的本实验的目的是通过实验证明叠加原理在电路中的应用。
具体来说，我们将验证在一个电阻电路中，电压和电流分别满足叠加原理的规律。
实验材料和仪器本实验所需的材料和仪器包括： - 电压源 - 电流表 - 电阻 - 连接线 - 示波器 - 万用表实验步骤1.将电压源连接到电路中，并将电流表放在电路中测量电流。
2.用万用表测量电源输出的电压，并记录下来。
3.观察示波器上的波形，记录下对应的电压值。
4.分别改变电阻的值，重复步骤1-3，并记录相关数据。
实验结果与数据分析在实验中，我们分别测量了不同电阻值下的电流和电压。
下表给出了部分实验数据：电流 (mA)电压 (V)10520103015根据叠加原理，可以预测当电源输出的电压为10V时，电流应为20mA。
然而，我们测量到的电流为15mA，存在一定的误差。
在进行数据分析时，我们发现实际测量的电流值与预测的电流值存在一定的偏差。
这可能是由于电路中的电阻和电源的内阻导致的能量损耗，在实践中无法完全满足理论上的叠加原理。
此外，仪器的测量误差也会对实验结果产生一定的影响。
实验结论通过本实验，我们验证了叠加原理在电路中的应用，并观察到了一些与理论预测的偏差。
这些偏差可能是由于电路中的能量损耗和测量误差所导致的。
叠加原理在电路分析和设计中具有重要的作用，它使得我们能够更好地理解和预测线性系统中信号的行为。
然而，在实际应用中，我们需要考虑到电路中的各种因素，如内阻、能耗和测量误差，以获得更准确的结果。
参考文献无。
实验一基尔霍夫定律和叠加原理的验证
实验⼀基尔霍夫定律和叠加原理的验证实验⼀基尔霍夫定律和叠加原理的验证⼀、实验⽬的1．验证基尔霍夫电流定律和电压定律。
2．验证叠加原理。
3．加深对参考⽅向（正⽅向）概念的理解。
4．通过对电阻、电压、电流的测量，熟悉万⽤表和直流稳压电源的使⽤⽅法。
⼆、实验原理简述基尔霍夫电流定律和电压定律是电路的基本定律，基尔霍夫电流定律（KCL）⽤来确定电路中联接在同⼀节点上的各⽀路电流间的关系，具体表述为：对于电路中任⼀节点，在任⼀时刻，流⼊（或流出）该节点的所有⽀路电流的代数和等于零，即∑I=0。
基尔霍夫电压定律（KVL）⽤来确定回路中各部分电压之间的关系，具体表述为：对于电路中的任⼀回路，在任⼀时刻，沿着该回路的所有⽀路电压降的代数和等于零，即∑U=0。
叠加原理的内容是：在线性电路中，各个电源在每⼀条⽀路中共同产⽣的电压或电流，可看成每个电源单独作⽤时在该⽀路产⽣的电压或电流的代数和。
三、实验仪器设备及元器件1．直流稳压电源2．直流电压表3．直流毫安表4．万⽤表5．电阻元件四、预习及思考1．计算图5-1-1电路中各⽀路电流及各元件电压的理论值，并据此选择毫安表和电压表的量程。
2．实验电路中，单个电压源作⽤时，另⼀个电压源撤掉后，其所在⽀路的端⼝怎样联接？如该电源为电流源呢？3．实验中，若⽤指针式万⽤表或指针式直流毫安表和电压表测⽀路电流和电压，什么情况下会出现表针反偏？应如何处理？在记录数据时应注意什么？若⽤数字万⽤表或直流数字毫安表和电压表测量，则会有什么显⽰？五、实验内容与要求1．验证基尔霍夫定律和叠加原理的实验参考线路见图5-1-1。
2．接线前，把直流稳压电源调节到E1=12V、E2=6V，断电后接⼊电路中，检查⽆误后接通电源，按表5-1-1测量各⽀路电流及各电阻端电压。
表5-1-1六、实验注意事项1．稳压电源E1(12V)，E2(6V)须经电压表校准后，⽅可接⼊电路。
注意电压源输出端不要短路。
2．测量各⽀路电流和电压时，应按设定的参考⽅向正确接⼊表笔，即红表笔接+，⿊表笔接-，数据记录时注意正负号。
验证叠加原理实验报告
验证叠加原理实验报告
实验目的，通过验证叠加原理，探究在电路中叠加原理的应用，并对实验结果
进行分析和总结。
实验器材，电源、电阻、导线、万用表、开关等。
实验原理，叠加原理是指在一个线性电路中，各个电源分别接通时，电路中各
元件的电压、电流等物理量之和等于各个电源单独接通时的物理量之和。
实验步骤：
1. 搭建实验电路，确保电源、电阻等元件连接正确。
2. 分别接通不同的电源，记录各元件的电压、电流值。
3. 对比各个电源单独接通时的物理量之和与各个电源同时接通时的物理量之和。
实验结果与分析：
通过实验我们得出了以下结论：
1. 在电路中，叠加原理成立。
无论是单独接通电源还是同时接通多个电源，电
路中各元件的物理量之和都等于各个电源单独接通时的物理量之和。
2. 通过实验数据的对比分析，我们发现叠加原理在电路中的应用十分有效，能
够帮助我们更好地理解电路中各个元件的作用和相互影响。
实验总结：
本次实验验证了叠加原理在电路中的应用，通过实验我们更加深入地了解了叠
加原理的作用和意义。
叠加原理在电路分析中具有重要的意义，能够帮助我们更好地理解和分析复杂的电路系统，是电路分析中的重要工具。
结语：
通过本次实验，我们对叠加原理有了更深入的了解，也对电路分析有了更深刻的认识。
希望通过今后的实验学习，我们能够更好地掌握电路分析的方法和技巧，为今后的学习和科研打下坚实的基础。
叠加原理的验证实验报告
叠加原理的验证实验报告实验目的，通过实验验证叠加原理在物理学中的应用，了解叠加原理对波的传播和干涉的影响，加深对叠加原理的理解。
实验原理，叠加原理是指当两个或多个波同时作用于介质时，各个波的位移独立地叠加在一起。
在同一时刻，各个波对介质的位移的影响是相互独立的，它们不会相互干扰，而是简单地叠加在一起。
在实际的物理现象中，光波、声波等都符合叠加原理。
实验材料，光源、凸透镜、平面镜、白纸、直尺、尺子、光栅片、小孔板等。
实验步骤：1. 将光源放置在实验台上，并调整光源的位置，使其能够照射到凸透镜上。
2. 在凸透镜的另一侧放置一块白纸，用来观察光的成像情况。
3. 通过调整凸透镜的位置和焦距，观察到凸透镜成像的情况。
4. 在实验台上放置平面镜，将光源照射到平面镜上，并观察光的反射情况。
5. 将光源照射到光栅片上，观察到光的衍射情况。
6. 通过小孔板产生的光源，观察光的干涉情况。
实验结果与分析：通过实验观察发现，当光线通过凸透镜成像时，光线的传播路径和成像规律符合叠加原理。
光线在凸透镜上的折射和成像是独立进行的，不会相互干扰。
这符合叠加原理中波的位移独立叠加的规律。
在观察光线通过平面镜的反射情况时，也发现光线的反射规律符合叠加原理。
光线在平面镜上的反射是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
在观察光线通过光栅片的衍射情况时，同样发现光线的衍射规律符合叠加原理。
光线在光栅片上的衍射是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
最后，在观察光线通过小孔板产生的干涉情况时，同样发现光线的干涉规律符合叠加原理。
光线在小孔板上的干涉是独立进行的，不会相互干扰，也符合叠加原理中波的位移独立叠加的规律。
结论，通过以上实验观察和分析，验证了叠加原理在光线传播和干涉中的应用。
叠加原理在物理学中有着广泛的应用，对于理解波的传播和干涉现象有着重要的意义。
通过本次实验，加深了对叠加原理的理解，也对物理学中的波动现象有了更深入的认识。
叠加原理实验报告
叠加原理实验报告引言在物理学中，叠加原理是一种重要的原理，它指出多个波在空间中相遇时，将在某个点上相互叠加，形成新的波幅。
为了验证叠加原理的正确性，我们进行了一系列实验，并在本报告中对这些实验进行详细描述与分析。
实验一：叠加原理在水波中的应用我们首先在一个水槽中进行了一项水波实验。
在水槽的一侧，我们设置了一个震荡器，通过震荡器产生的水波在槽内传播。
这时，我们在水槽的中央再设置一个震荡器，并通过调节两个震荡器的频率和相位差来观察叠加现象。
实验结果显示，当两个震荡器的频率相同且相位差为零时，聚焦点的波幅较大，出现了波的叠加现象。
而当两个震荡器的频率不同或相位差不为零时，波的叠加效果减弱甚至消失。
这一实验结果与叠加原理的预期相一致，进一步验证了叠加原理在水波中的应用。
实验二：叠加原理在光学中的应用为了进一步探究叠加原理的应用，我们进行了一项光学实验。
实验中，我们使用一束激光照射到双缝装置上，并在屏幕上观察到了干涉条纹的现象。
在实验过程中，我们通过调整双缝的宽度和间距来改变干涉条纹的形态。
当双缝宽度较小，间距较大时，干涉条纹呈现出清晰的亮暗相间的形态。
而当双缝宽度增大或间距减小时，干涉条纹的清晰度下降。
这一实验结果再次印证了叠加原理在光学中的应用。
小结与讨论通过以上两个实验，我们验证了叠加原理在水波和光学中的应用。
叠加原理的实验结果与理论预期相符，进一步证明了叠加原理的正确性和普适性。
除了水波和光学外，叠加原理在许多其他领域也有广泛的应用，如声学、电磁学等。
对于家庭、工业和科学研究来说，叠加原理的理解和应用非常重要。
然而，尽管叠加原理的应用广泛，但它仍然有一些限制。
例如，当波的振幅过大或波的频率过高时，叠加效应可能会受到衰减和失真的影响。
因此，在应用叠加原理时，我们需要综合考虑各种因素，并对实验条件进行精确的控制。
结论叠加原理是一种重要的物理原理，通过实验验证了其正确性和应用性。
通过实验，我们发现叠加原理在水波和光学中的应用，并讨论了其在其他领域的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七、实验报告
1. 根据实验数据表格，进行分析、比较，归纳、总结 实验结论，即验证线性电路的叠加性与齐次性。 2. 各电阻器所消耗的功率能否用叠加原理计算得出？ 试用上述实验数据，进行计算并作结论。 3. 通过实验步骤6及分析表格1-2的数据，你能得出什 么样的结论？ 4. 心得体会及其他。
叠加原理的验证
一、实验目的
验证线性电路叠加原理的正确性， 加深对线性电路的叠加性和齐次性 的认识和理解。
二、原理说明
叠加原理指出：在有多个独立源共同作用下 的线性电路中，通过每一个元件的电流或其 两端的电压，可以看成是由每一个独立源单 独作用齐次性是指当激励信号（某独 立源的值）增加或减小K 倍时，电路的响应 （即在电路中各电阻元件上所建立的电流和 电压值）也将增加或减小K倍。
三、实验设备
四、实验内容
实验线路如图1-1所示，用DG05挂箱的 “基尔夫定律/叠加原理”线路。 1. 将两路稳压源的输出分别调节为12V和6V， 接入U1和U2处。 2. 令U1电源单独作用（将开关K1投向U1侧， 开关K2投向短路侧）。用直流数字电压表和 毫安表（接电流插头）测量各支路电流及各 电阻元件两端的电压，数据记入表1-1。
图 1-1
3. 令U2电源单独作用（将开关K1投向短路侧，开关 K2投向U2侧），重复实验步骤2的测量和记录，数 据记入表1-1。 4. 令U1和U2共同作用（开关K1和K2分别投向U1和 U2侧）， 重复上述的测量和记录，数据记入表1-1。 5. 将U2的数值调至＋12V，重复上述第3项的测量并 记录，数据记入表1-1。 6. 将R5（330Ω）换成二极管 1N4007（即将开关K3 投向二极管IN4007侧），重复1～5的测量过程，数 据记入表1-2。 7. 任意按下某个故障设置按键，重复实验内容4的测 量和记录，再根据测量结果判断出故障的性质。
五、实验注意事项
1.用电流插头测量各支路电流时，或者用电压 表测量电压降时，应注意仪表的极性，正确 判断测得值的＋、－号后，记入数据表格。 2. 注意仪表量程的及时更换。
六、预习思考题
1. 在叠加原理实验中，要令U1、U2分别单独 作用，应如何操作？可否直接将不作用的电 源（U1或U2）短接置零？ 2. 实验电路中，若有一个电阻器改为二极管， 试问叠加原理的迭加性与齐次性还成立吗？ 为什么？
