中文点阵字库的使用方法(安富莱电子)

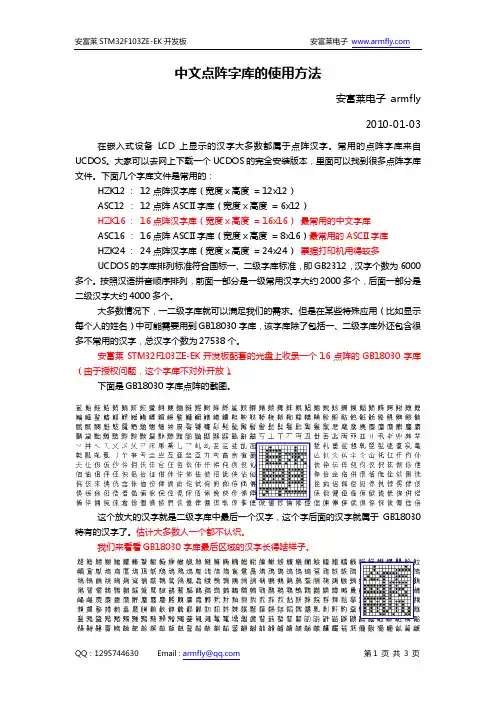

中文点阵字库的使用方法安富莱电子 armfly2010-01-03在嵌入式设备LCD上显示的汉字大多数都属于点阵汉字。

常用的点阵字库来自UCDOS。

大家可以去网上下载一个UCDOS的完全安装版本，里面可以找到很多点阵字库文件。

下面几个字库文件是常用的：HZK12 ： 12点阵汉字库（宽度x高度 = 12x12）ASC12 ： 12点阵ASCII字库（宽度x高度 = 6x12）HZK16 ： 16点阵汉字库（宽度x高度 = 16x16）最常用的中文字库ASC16 ： 16点阵ASCII字库（宽度x高度 = 8x16）最常用的ASCII字库HZK24 ： 24点阵汉字库（宽度x高度 = 24x24）票据打印机用得较多UCDOS的字库排列标准符合国标一、二级字库标准，即GB2312，汉字个数为6000多个。

按照汉语拼音顺序排列，前面一部分是一级常用汉字大约2000多个，后面一部分是二级汉字大约4000多个。

大多数情况下，一二级字库就可以满足我们的需求。

但是在某些特殊应用（比如显示每个人的姓名）中可能需要用到GB18030字库，该字库除了包括一、二级字库外还包含很多不常用的汉字，总汉字个数为27538个。

安富莱STM32F103ZE-EK开发板配套的光盘上收录一个16点阵的GB18030字库（由于授权问题，这个字库不对外开放）。

下面是GB18030字库点阵的截图。

这个放大的汉字就是二级字库中最后一个汉字，这个字后面的汉字就属于GB18030特有的汉字了。

估计大多数人一个都不认识。

我们来看看GB18030字库最后区域的汉字长得啥样子。

汉字点阵在汉字库中的地址计算公式汉字库种类繁多，但都是按照区位的顺序排列的。

前一个字节为该汉字的区号，后一个字节为该字的位号。

每一个区记录94个汉字，位号则为该字在该区中的位置。

计算公式为：（94*(区号-1)+位号-1） * 一个汉字字模占用字节数对于16点阵的字库，1个汉字字模占用32字节。

纵向取模/*-- 文字: 电 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x1F,0x12,0x12,0x12,0x12,0xFF,0x12,0x12,0x12,0x12,0x1F,0x00,0x00,0x00, 0x00,0x00,0xE0,0x20,0x20,0x20,0x20,0xFE,0x22,0x22,0x22,0x22,0xE2,0x02,0x0E,0x00,共阳点阵--低电平有效26个英文小写字母的8X16点阵数据abcdefghi前8个位上半屏，后8个位下半屏数据/*-- 文字: a --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0x67,0xDB,0xBB,0xBB,0xBB,0x03,0xFB, /*-- 文字: b --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xE0,0xFF,0xFE,0xFE,0xFF,0xFF,0xFF,0xFF,0x03,0x7B,0xFB,0xFB,0x77,0x8F,0xFF, /*-- 文字: c --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0x07,0xFB,0xFB,0xFB,0xFB,0x77,0xFF, /*-- 文字: d --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFF,0xFE,0xFE,0xFE,0xE0,0xFF,0xFF,0x8F,0x77,0xFB,0xFB,0xFB,0x03,0xFF, /*-- 文字: e --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0x07,0xBB,0xBB,0xBB,0xBB,0x37,0xFF, /*-- 文字: f --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xF0,0xEE,0xEE,0xF6,0xFF,0xFF,0xFF,0xFB,0x03,0xFB,0xFF,0xFF,0xFF, /*-- 文字: g --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xF8,0xF7,0xF7,0xF7,0xF8,0xFF,0xFF,0xFF,0xF7,0x7B,0x7B,0x7B,0x07,0xFF,0xFF, /*-- 文字: h --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xE0,0xFF,0xFE,0xFE,0xFE,0xFF,0xFF,0xFB,0x03,0x7B,0xFF,0xFF,0xFB,0x03,0xFB, /*-- 文字: i --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFA,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0x03,0xFB,0xFF,0xFF,0xFF, /*-- 文字: j --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFF,0xFF,0xFB,0xE8,0xFF,0xFF,0xFF,0xFF,0xF7,0xFB,0xFB,0x03,0xFF,0xFF, /*-- 文字: k --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xE0,0xFF,0xFF,0xFE,0xFE,0xFE,0xFF,0xFB,0x03,0xDB,0xBF,0x4B,0xF3,0xFB,0xFF, /*-- 文字: l --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xE0,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xFB,0xFB,0xF3,0xFF,0xFF, /*-- 文字: m --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0x03,0xFF,0xFF,0x03,0xFF,0xFF,0x03,0xFF, /*-- 文字: n --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0x03,0xFF,0xFF,0xFF,0xFF,0x03,0xFF, /*-- 文字: o --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0x07,0xFB,0xFB,0xFB,0xFB,0x07,0xFF, /*-- 文字: p --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0xFF,0xFF,0x00,0xFB,0xFB,0xFB,0x77,0x8F,0xFF, /*-- 文字: q --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0x0F,0xF7,0xF7,0xF7,0xF6,0x00,0xFE, /*-- 文字: r --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xFF,0xFE,0xFE,0xFE,0xFF,0xFF,0xFB,0x03,0x7B,0xFB,0xFF,0x7F,0xFF, /*-- 文字: s --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xFE,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0x33,0xDB,0xDB,0xDB,0xDB,0x67,0xFF, /*-- 文字: t --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xF8,0xFE,0xFE,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xFB,0xFB,0xF3,0xFF, /*-- 文字: u --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFF,0xFF,0xFF,0xFF,0xFE,0xFF,0xFF,0x07,0xFB,0xFB,0xFB,0xFB,0x07,0xFB, /*-- 文字: v --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFF,0xFF,0xFF,0xFE,0xFF,0xFF,0xFF,0x0F,0xF7,0xFB,0xF7,0x0F,0xFF,0xFF, /*-- 文字: w --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFE,0xFF,0xFF,0xFE,0xFF,0xFF,0xFE,0xFF,0x07,0xFB,0xE7,0x1F,0xE7,0xFB,0x07,0xFF, /*-- 文字: x --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xFF,0xFF,0xFE,0xFE,0xFF,0xFF,0xFB,0x73,0x8F,0x8F,0x73,0xFB,0xFF, /*-- 文字: y --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFE,0xFE,0xFF,0xFF,0xFF,0xFE,0xFE,0xFF,0xFE,0x7E,0x8E,0xF1,0xE7,0x9F,0x7F,0xFF, /*-- 文字: z --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFE,0xFE,0xFE,0xFE,0xFE,0xFE,0xFF,0xFF,0x7B,0xF3,0xCB,0xBB,0x7B,0xF3,0xFF, 26个英文大写字母点阵数据/*-- 文字: A --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xF0,0xEF,0xF0,0xFF,0xFF,0xFF,0xFB,0x03,0xBF,0xBF,0xBF,0x03,0xFB,0xFF, /*-- 文字: B --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEE,0xEE,0xEE,0xF1,0xFF,0xFF,0xFB,0x03,0xFB,0xFB,0xFB,0x77,0x8F,0xFF, /*-- 文字: C --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFC,0xF3,0xEF,0xEF,0xEF,0xEF,0xEF,0xFF,0x1F,0xE7,0xFB,0xFB,0xFB,0xFB,0xE7,0xFF, /*-- 文字: D --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEF,0xEF,0xEF,0xF7,0xF8,0xFF,0xFB,0x03,0xFB,0xFB,0xFB,0xF7,0x0F,0xFF, /*-- 文字: E --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xE0,0xEE,0xEE,0xEE,0xEE,0xEE,0xFF,0xFF,0x03,0xFB,0xFB,0xFB,0xFB,0xFB,0xFF, /*-- 文字: F --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEE,0xEE,0xEE,0xEE,0xEF,0xFF,0xFB,0x03,0xFB,0xFF,0xFF,0xFF,0xFF,0xFF,/*-- 文字: G --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xF0,0xEF,0xEF,0xEF,0xEF,0xE7,0xFF,0xFF,0x0F,0xF7,0xFB,0xFB,0xBB,0x87,0xBF,0xFF, /*-- 文字: H --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEF,0xFF,0xFF,0xEF,0xE0,0xEF,0xFB,0x03,0x7B,0x7F,0x7F,0x7B,0x03,0xFB, /*-- 文字: I --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xEF,0xEF,0xE0,0xEF,0xEF,0xFF,0xFF,0xFF,0xFB,0xFB,0x03,0xFB,0xFB,0xFF,0xFF, /*-- 文字: J --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xEF,0xEF,0xE0,0xEF,0xEF,0xFF,0xFC,0xFE,0xFE,0xFE,0x01,0xFF,0xFF,0xFF, /*-- 文字: K --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEE,0xFC,0xEB,0xE7,0xEF,0xFF,0xFB,0x03,0xFB,0x7F,0x9B,0xE3,0xFB,0xFF, /*-- 文字: L --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0x03,0xFB,0xFB,0xFB,0xFB,0xF3,0xFF, /*-- 文字: M --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xE0,0xEF,0xE0,0xFF,0xE0,0xEF,0xE0,0xFF,0x03,0xFF,0xFF,0x03,0xFF,0xFF,0x03,0xFF, /*-- 文字: N --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xF3,0xFC,0xFF,0xEF,0xE0,0xEF,0xFB,0x03,0xFB,0xFF,0x1F,0xE7,0x03,0xFF, /*-- 文字: O --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xF8,0xF7,0xEF,0xEF,0xEF,0xF7,0xF8,0xFF,0x0F,0xF7,0xFB,0xFB,0xFB,0xF7,0x0F,0xFF, /*-- 文字: P --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEF,0xEF,0xEF,0xEF,0xF0,0xFF,0xFB,0x03,0x7B,0x7F,0x7F,0x7F,0xFF,0xFF, /*-- 文字: Q --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xF8,0xF7,0xEF,0xEF,0xEF,0xF7,0xF8,0xFF,0x0F,0xE7,0xDB,0xDB,0xE3,0xF5,0x0D,0xFF, /*-- 文字: R --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xEE,0xEE,0xEE,0xEE,0xF1,0xFF,0xFB,0x03,0xFB,0xFF,0x3F,0xCF,0xF3,0xFB,/*-- 文字: S --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xF1,0xEE,0xEF,0xEF,0xEF,0xE7,0xFF,0xFF,0xF3,0xFB,0x7B,0x7B,0xBB,0xC7,0xFF, /*-- 文字: T --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xEF,0xEF,0xE0,0xEF,0xEF,0xEF,0xFF,0xFF,0xFF,0xFF,0x03,0xFF,0xFF,0xFF,0xFF, /*-- 文字: U --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xE0,0xFF,0xFF,0xFF,0xFF,0xE0,0xFF,0xFF,0x07,0xFB,0xFB,0xFB,0xFB,0x07,0xFF, /*-- 文字: V --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE0,0xFF,0xFF,0xFF,0xE0,0xEF,0xFF,0xFF,0x3F,0xCF,0xF3,0xCF,0x3F,0xFF,0xFF, /*-- 文字: W --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xE0,0xFF,0xFF,0xE0,0xFF,0xFF,0xE0,0xFF,0x07,0xFB,0x87,0x7F,0x87,0xFB,0x07,0xFF, /*-- 文字: X --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xE7,0xF9,0xFE,0xFE,0xF9,0xE7,0xEF,0xFB,0xF3,0xCF,0x3F,0x3F,0xCF,0xF3,0xFB, /*-- 文字: Y --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xFF,0xFF,0xE3,0xFC,0xFF,0xFC,0xE3,0xFF,0xFF,0xFF,0xFB,0xFB,0x03,0xFB,0xFB,0xFF, /*-- 文字: Z --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xEF,0xEF,0xEF,0xEF,0xEC,0xEB,0xE7,0xFF,0xF3,0xEB,0x9B,0x7B,0xFB,0xFB,0xF3,0xFF,。

汉字点阵字库原理详解+例程

汉字点阵字库原理一、汉字编码1. 区位码在国标GD2312—80 中规定，所有的国标汉字及符号分配在一个94 行、94 列的方阵中，方阵的每一行称为一个“区”，编号为01 区到94 区，每一列称为一个“位”，编号为01 位到94位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。

区位码的前两位是它的区号，后两位是它的位号。

用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。

汉字“母”字的区位码是3624，表明它在方阵的36 区24 位，问号“?”的区位码为0331，则它在03区3l位。

一级汉字16-55区二级汉字56-87区三级汉字1-9区空闲未用10-15区2. 机内码汉字机内码，又称“汉字ASCII码”，简称“内码”，汉字的机内码是指在计算机中表示一个汉字的编码。

机内码与区位码稍有区别。

如上所述，汉字区位码的区码和位码的取值均在1~94 之间，如直接用区位码作为机内码，就会与基本ASCII码混淆。

为了避免机内码与基本ASCII码的冲突，需要避开基本ASCII码中的控制码(00H~1FH)，还需与基本ASCII码中的字符相区别。

为了实现这两点，可以先在区码和位码分别加上20H，在此基础上再加80H(此处“H”表示前两位数字为十六进制数)。

经过这些处理，用机内码表示一个汉字需要占两个字节，分别称为高位字节和低位字节，这两位字节的机内码按如下规则表示：高位字节= 区码+ 20H + 80H(或区码+ A0H)低位字节= 位码+ 20H + 80H(或位码+ AOH)由于汉字的区码与位码的取值范围的十六进制数均为01H~5EH(即十进制的01~94)，所以汉字的高位字节与低位字节的取值范围则为A1H~FEH(即十进制的161~254)。

例如，汉字“啊”的区位码为1601，区码和位码分别用十六进制表示即为1001H，它的机内码的高位字节为B0H，低位字节为A1H，机内码就是B0A1H。

标准点阵字库芯片

标准点阵字库芯片
GT2X系列标准点阵字库芯片，以其专业性和高性价比，满足市场上各种点阵汉字显示需求。

芯片汉字库内容含国家信标委授权，各种型号分别包含GB2312基本集；GB18030大字符集；UNICODE; BIG5繁体；日文；150国外文等不同大小(12、16、24、32）点阵字库；及3.3V和5V等不同型号。

分别提供SPI串行接口和精简地址并行接口，免除了字库烧录工序和损耗。

GT2X系列标准点阵字库芯片产品列表
GT2X系列标准点阵字库芯片选型推荐表
GT2X系列字库芯片排置格式
GT2X系列字库芯片产品命名规则
GT20系列
GT21系列
GT23系列。

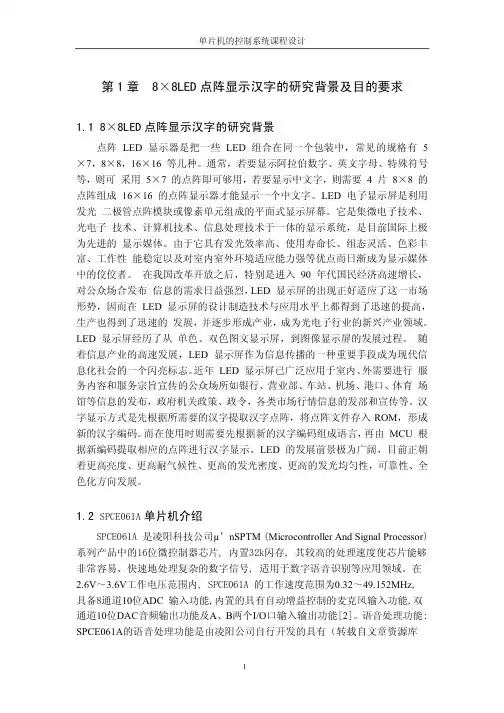

8×8LED点阵显示汉字
