电气控制与PLC课程设计报告
plc电气控制课程设计
plc电气控制课程设计一、课程目标知识目标：1. 学生能理解PLC电气控制的基本原理，掌握PLC的工作流程和编程方法。
2. 学生能掌握PLC电气控制系统的硬件组成，包括输入/输出模块、中央处理单元等。
3. 学生能了解常见的PLC指令，并运用这些指令进行简单的电气控制程序编写。
技能目标：1. 学生能运用PLC编程软件进行电气控制程序的编写和调试。
2. 学生能分析实际电气控制问题，设计并实现基于PLC的电气控制系统。
3. 学生能通过团队协作，完成PLC电气控制项目的实施和优化。
情感态度价值观目标：1. 学生培养对PLC电气控制技术的兴趣，提高对工程技术专业的认识和认同。
2. 学生培养工程思维，注重实践与创新，形成解决问题的能力和自信。
3. 学生在学习过程中，注重团队协作，培养沟通与合作的职业素养。
课程性质：本课程为实践性较强的专业课程，结合理论教学与实际操作，培养学生对PLC电气控制技术的应用能力。
学生特点：学生具备一定的电气基础和编程能力，对新技术充满好奇心，喜欢动手实践。
教学要求：注重理论与实践相结合，充分调动学生的主观能动性，鼓励学生参与实际项目，提高学生的综合应用能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分：1. PLC基本原理：介绍PLC的工作原理、性能指标、应用领域等，对应教材第1章。
2. PLC硬件组成：讲解输入/输出模块、中央处理单元、电源模块等硬件部分的构成和功能，对应教材第2章。
3. PLC编程语言与指令：学习PLC的编程语言，如梯形图、指令表等，介绍常用指令及其应用，对应教材第3章。
4. PLC程序设计与调试：通过实际案例，教授PLC程序设计的方法和步骤，学习使用编程软件进行程序编写、调试与优化，对应教材第4章。
5. PLC电气控制应用实例：分析实际电气控制问题，设计并实现基于PLC的电气控制系统，结合教材第5章及实际案例。
电气控制与PLC应用第四版课程设计

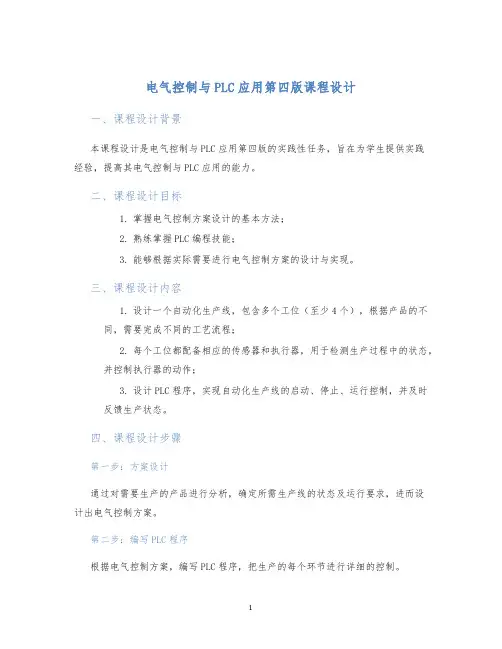

电气控制与PLC应用第四版课程设计一、课程设计背景本课程设计是电气控制与PLC应用第四版的实践性任务，旨在为学生提供实践经验，提高其电气控制与PLC应用的能力。
二、课程设计目标1.掌握电气控制方案设计的基本方法；2.熟练掌握PLC编程技能；3.能够根据实际需要进行电气控制方案的设计与实现。
三、课程设计内容1.设计一个自动化生产线，包含多个工位（至少4个），根据产品的不同，需要完成不同的工艺流程；2.每个工位都配备相应的传感器和执行器，用于检测生产过程中的状态，并控制执行器的动作；3.设计PLC程序，实现自动化生产线的启动、停止、运行控制，并及时反馈生产状态。
四、课程设计步骤第一步：方案设计通过对需要生产的产品进行分析，确定所需生产线的状态及运行要求，进而设计出电气控制方案。
第二步：编写PLC程序根据电气控制方案，编写PLC程序，把生产的每个环节进行详细的控制。
第三步：调试测试在实际操作之前，进行仿真及测试，确保程序的正确性和稳定性，并及时对程序进行调试。
第四步：现场操作在经过测试后，进入现场操作，完成产品的生产，并对程序进行实时监控，保障整个生产过程的稳定运行。
五、需求分析5.1 系统功能需求•启动、停止、暂停生产线；•实时监控生产线状态、生产进度、故障监测等。
5.2 系统输入输出需求输入： - 外部传感器信号； - 操作员控制信号。
输出： - 控制执行器； - 生产状态指示灯。
5.3 系统操作和运行环境需求•可以长时间运行；•可以长时间稳定生产；•响应速度较快。
六、PLC编程在本设计中，所用控制方案为PLC控制方案。
在对PLC进行编程时，需要考虑以下几个问题：1.对生产线的整个过程进行详细的控制；2.把生产过程拆分成多个阶段进行编程；3.通过实时监控及时反馈生产状态。
七、实现效果通过实际操作，本设计实现了以下效果：•通过PLC对整个生产线进行控制；•实现了对生产过程的实时监控，并及时反馈生产状态；•生产的每个环节都实现了自动化控制，提高了生产效率。
电气控制与PLC课程设计
《电气控制与PLC课程设计》总结报告姓名学号院系班级指导教师2016年 6月目录第一部分: 电气线路安装调试技能训练 (1)1、1三相异步电动机正反转制 (1)1、2 时间继电器自动控制的Y-△降压启动电路......................................................................................... (2)1、3技能训练小结 (3)第二部分双头钻床PLC控制系统 (5)第一章课程设计内容与要求分析 (5)1.1课程设计内容 (5)1.2课程设计要求分析 (5)PLC程序设计 (11)1、手动操作 (1)1自动操作......................................................................................... . (11)PLC课程设计总结 (13)参考文献......................................................................................... . (14)第一部分: 电气线路安装调试技能训练1、1技能训练题目一:三相异步电动机正反转控制1、1.1电气原理图:图1 三相异步电动机正反转控制电路电气原理图1.2电气安装接线图:图2 时间继电器自动控制的Y-△降压启动电气安装接线图1、1.2人完成的安装线路实物图片:1、2 技能训练题目二:时间继电器自动控制的Y-△降压启动电路1、2.1电气原理图:图3 时间继电器自动控制的Y-△降压启动电路电气原理图1.2电气安装接线图:图2 时间继电器自动控制的Y-△降压启动电气安装接线图1、2.2本人完成的安装线路实物图片:1、3技能训练小结:1、电气原理图的绘制要求:（1)电气原理图一般分为主电路和辅助电路。
电气控制与PLC课程设计报告【精选文档】
× × × ×大学《电气控制与PLC》课程设计说明书专业：班级：姓名:学号：指导教师：目录第一部分: 电气线路安装调试技能训练 (3)技能训练题目一三相异步电机的可逆控制实验 (3)技能训练题目二三相异步电机Y-△降压启动控制 (3)技能训练小结 (4)第二部分：加热反应炉PLC控制系统设计 (7)一、PLC控制系统设计的基本原则和步骤 (7)1、PLC控制系统设计的基本原则 (7)2、PLC控制系统设计的一般步骤 (8)3、PLC程序设计的一般步骤 (8)二、加热反应炉电器控制系统设计任务 (9)1、加热反应炉原理图 (9)2、加热反应炉加热工艺过程 (9)3、加热反应炉PLC电气控制系统设计任务和要求 (10)三、设计过程 (10)1、加热反应炉的输入输出设备表：(I/O地址) (10)2、I/O接线图 (11)3、控制流程图 (11)4、PLC控制程序 (12)5、实验室连接图 (12)四、设计总结 (12)第一部分：电气线路安装调试技能训练技能训练题目一：三相异步电机的可逆控制实验在笼型电动机正反转控制线路中，只要改变电动机的三相电源进线的任意两相的相序，电动机即可反转。
本实验给出电动机的“正-反-停”控制线路如图1所示，具有如下特点：1、电气互锁实验电路中采用了两个接触器KM1和KM2,分别进行正转和反转的控制。
为了避免接触器KM1、KM2同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM2（KM1）辅助常闭触头,保证了线路工作时KM1、KM2不会同时得电，电路能够可靠工作。
2、机械互锁实验电路中采用了复合按钮SB1为正转按钮,复合按钮SB2为反转按钮,停止按钮SB3。
采用按钮SB1与SB2组成机械互锁环节，以求线路能够方便操作.电气原理图：电气安装接线图：本人完成的安装线路实物图片一：技能训练题目二：三相异步电机Y—△降压启动控制从主回路看，当接触器KM1、KM2主触头闭合,KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接.因此,所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转.该线路具有以下特点: （1) 接触器KM2与KM3通过辅助常闭触点KM2与KM3实现电气互锁，保证接触器KM2与KM3不会同时得电，以防止三相电源的短路事故发生。
电气控制与plc实训报告
电气控制与plc实训报告
电气控制与PLC实训报告。
在电气控制与PLC实训中，我们主要学习了电气控制系统的基本原理和PLC
编程的应用。
通过实际操作和实训，我们深入了解了电气控制系统和PLC的工作
原理，提高了自己的实际操作能力和解决问题的能力。
首先，我们学习了电气控制系统的基本原理，包括电路图的绘制和理解、传感
器的应用、电机的控制等内容。
我们通过实际操作，掌握了电气元件的使用方法和电路的连接方式，了解了电气控制系统的工作流程和原理。
其次，我们学习了PLC编程的基本知识，包括PLC的基本结构、指令的使用、程序的编写等内容。
通过实际操作，我们掌握了PLC编程的基本方法和技巧，能
够编写简单的PLC程序，并能够对PLC进行调试和运行。
在实训过程中，我们遇到了许多实际问题，例如电路连接错误、PLC程序编写
错误等。
通过分析和解决这些问题，我们不断提高了自己的实际操作能力和解决问题的能力，加深了对电气控制系统和PLC的理解。
通过本次实训，我们不仅学到了电气控制系统和PLC的基本知识，还提高了
自己的实际操作能力和解决问题的能力。
这对我们今后的学习和工作都具有重要意义，我们将继续努力，不断提高自己的专业能力，为将来的工作做好准备。
总之，电气控制与PLC实训是一次很好的学习机会，通过实际操作和实训，
我们深入了解了电气控制系统和PLC的工作原理，提高了自己的实际操作能力和
解决问题的能力。
希望今后能有更多这样的实训机会，让我们能够更好地提升自己的专业能力。
现代电气控制及PLC应用技术课程设计
现代电气控制及PLC应用技术课程设计1.引言现代电气控制技术发展迅速，电子技术的不断创新和应用，促进了电气控制向智能化、网络化、数字化等方向发展，PLC作为自动化领域中的核心控制设备，在工业生产中应用越来越广泛。
本课程设计旨在通过对国内外电气控制及PLC应用技术的研究和实践，实现基于PLC控制的电机自动控制系统设计、编程调试和实施运行。
2.课程设计思路本课程设计分为理论学习和课程实践两部分。
理论学习为主要考核方式，包含电气控制及PLC基础理论、PLC编程语言和PLC程序设计基础；课程实践为辅，通过对实验平台搭建、PLC编程和调试案例实践，使学生深刻理解理论知识的实际应用。
3.理论学习3.1 电气控制及PLC基础理论电气控制理论方面，主要涵盖电气元件、电路原理和工业电气控制系统等内容；PLC基础理论主要包括PLC概述、PLC系统组成和PLC编程语言等内容。
3.1.1 电气元件常用的电气元件包括开关、保险丝、继电器、接触器、电路断路器、变压器、电感和电容等。
开关是用于开关电路的常用元件，可分为手动开关和自动开关两种类型。
3.1.2 电路原理电路原理是电气控制中重要的基础知识。
常见的电路包含串联电路、并联电路、复合电路和并串联电路。
3.1.3 工业电气控制系统工业电气控制系统由电气控制装置、执行机构和控制回路三部分组成。
根据不同的控制任务和环境，电气控制系统可以分为多种不同的控制方式和控制回路类型。
3.2 PLC编程语言PLC编程语言包括指令列表、梯形图、函数图和结构化语言等。
其中，指令列表和梯形图是最为常见的PLC编程语言。
3.2.1 指令列表指令列表是PLC编程语言的最底层语言，通常表现为一些特殊的代码。
3.2.2 梯形图梯形图是PLC编程语言中使用最为广泛的语言，通常用于模拟复杂的逻辑表达式。
3.3 PLC程序设计基础PLC程序设计基础包含程序设计流程、程序功能模块等内容。
3.3.1 程序设计流程PLC程序设计流程通常包含系统识别、控制流程设计、程序编写和调试四个步骤。
电气控制与PLC课程设计报告
电气控制与PLC课程设计课题：停车场车位控制系别：电气与信息工程学院专业：自动化姓名：李红颖学号：092411201指导教师：孙炳海董燕飞王整风任琦梅河南城建学院2014年6月13日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。
二、评分课程设计成绩评定目录引言 (1)1、总体概述 (2)1.1设计目的 (2)1.2设计要求 (2)1.3设计目标 (2)2、总体设计思路 (2)2.1车辆入库流程图 (3)2.2车辆出库流程图 (3)3、系统硬件设计 (4)3.1 PLC的I/O分配表 (4)3.2 系统接线图 (4)3.3主电路控制图 (4)3.4 编程元件解析 (4)3.5 系统硬件配置 (6)4、软系统件设计 (7)4.1设计分析 (7)4.2仿真结果 (10)结束语 (11)参考文献 (12)附录 (13)引言随着人民生活水平的不断提升和汽车工业的不断发展，大中城市的汽车数量剧增，从而引发了停车管理问题。
近几年，我国的停车场管理技术不断完善，计算机技术、通信技术、网络技术的发展又使停车场管理的系统功能得以提高。
现在小区停车场管理系统重点要做到准确指示车辆进出，车辆进入时给与司机准确的车位数量与具体位置，车辆进入后，记录车辆数量，车辆离开时，减少车辆数量。
车辆进出指示可完全由PLC作为中央控制来处理，停车场空位指示可利用数码管显示。
本设计针对目前停车场车位控制系统存在的集成自动化程度低、可靠性差和运行效率低等不足，结合目前工业领域的应用技术，设计了一种技术较先进、性能可靠、自动化程度较高的停车场车位控制系统。
本文针对停车场车位控制系统中存在的问题，把PLC可编程序控制器应用于停车场车位控制系统上，同时对问题进行了较深入的研究。
一、总体概述1.1设计目的综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型PLC应用系统，获得控制技术工程的基本训练，提高工程意识和实践技能。
电气控制与plc课程设计
电气控制与plc 课程设计一、课程目标知识目标：1. 理解电气控制系统的基本原理和组成部分；2. 掌握PLC编程的基本指令和程序设计方法；3. 学习电气控制与PLC在实际工程中的应用。
技能目标：1. 能够正确绘制电气控制系统的原理图和接线图；2. 能够运用PLC进行逻辑控制和程序设计；3. 能够分析和解决电气控制与PLC系统中的常见问题。
情感态度价值观目标：1. 培养学生对电气控制与PLC技术的兴趣，激发其探索精神；2. 培养学生的团队合作意识，学会与他人共同解决问题；3. 增强学生的工程意识，使其认识到电气控制与PLC技术在工业生产中的重要性。
课程性质：本课程为电气工程及其自动化专业核心课程，旨在培养学生的电气控制与PLC应用能力。
学生特点：学生具备一定的电气基础和编程能力，对实际工程应用有较高的兴趣。
教学要求：结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 电气控制系统的基本原理与组成- 介绍电气控制系统的工作原理和基本组成部分；- 分析常用低压电器及其功能。
2. PLC基础知识与编程技术- 概述PLC的发展历程、结构及工作原理；- 掌握PLC的基本指令、编程方法和应用实例。
3. 电气控制与PLC应用案例分析- 分析典型电气控制系统的设计方法；- 介绍PLC在不同行业中的应用案例。
4. 实践操作与问题解决- 开展电气控制系统接线与调试实践；- 进行PLC编程与逻辑控制实践；- 解决电气控制与PLC系统中的实际问题。
教学大纲安排：第一周：电气控制系统的基本原理与组成第二周：PLC基础知识与编程技术第三周：电气控制与PLC应用案例分析第四周：实践操作与问题解决教材章节：1. 电气控制系统的基本原理与组成（第一章）2. PLC基础知识与编程技术（第二章）3. 电气控制与PLC应用案例分析（第三章）4. 实践操作与问题解决（第四章）教学内容确保科学性和系统性，注重理论与实践相结合，使学生能够掌握电气控制与PLC技术的核心知识，提高实际操作能力。
电气控制plc课程设计
电气控制plc课程设计一、课程目标知识目标：1. 让学生理解电气控制PLC的基本原理，掌握PLC编程的基本步骤和技巧。
2. 使学生掌握PLC的输入输出接口电路设计，了解常用的电气元件及其功能。
3. 帮助学生掌握PLC在工业控制系统中的应用，了解相关行业的实际案例。
技能目标：1. 培养学生运用PLC进行逻辑控制程序设计的能力，能独立完成简单的电气控制程序编写。
2. 提高学生运用PLC进行故障分析和解决实际问题的能力。
3. 培养学生团队协作和沟通能力，能在项目实践中发挥各自优势，共同完成任务。
情感态度价值观目标：1. 激发学生对电气控制PLC技术的兴趣，培养其主动学习和探索的精神。
2. 培养学生严谨、细致的工作态度，养成良好的工程素养。
3. 增强学生的环保意识，使其在设计过程中注重节能、环保和可持续发展。
课程性质：本课程为电气控制PLC技术的应用与实践课程，旨在帮助学生将理论知识与实际操作相结合，提高解决实际问题的能力。
学生特点：学生具备一定的电气基础和编程能力，对PLC技术有一定了解，但实践经验不足。
教学要求：结合学生特点和课程性质，注重实践操作，以项目为导向，培养学生独立思考和团队协作能力。
通过课程学习，使学生能够达到上述课程目标，为今后从事相关工作打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. PLC基本原理与结构：介绍PLC的发展历程、基本组成、工作原理及性能指标，使学生了解PLC的基本概念。
2. PLC编程语言与逻辑：讲解PLC的编程语言（梯形图、指令表、功能块图等），使学生掌握PLC编程的基本方法和技巧。
3. 常用电气元件及其功能：介绍常用的电气元件（如继电器、接触器、传感器等）及其在PLC控制系统中的应用。
4. PLC输入输出接口电路设计：讲解输入输出接口电路的设计方法，使学生掌握如何根据实际需求进行PLC接口电路设计。
5. PLC程序设计与调试：通过实例分析，让学生学习PLC程序设计的基本步骤，掌握程序调试的方法。
电气控制与plc设计课程设计
电气控制与plc设计课程设计一、课程目标知识目标：1. 让学生掌握电气控制系统的基本原理和电路设计方法，理解PLC的工作原理及其在工业控制中的应用。
2. 使学生了解并掌握PLC编程的基本指令和程序设计方法，能运用PLC进行简单控制系统的设计。
3. 帮助学生掌握电气控制与PLC设计过程中涉及的传感器、执行器等设备的工作原理和应用。
技能目标：1. 培养学生运用所学知识分析和解决实际电气控制与PLC设计问题的能力。
2. 培养学生动手实践能力，能独立完成简单的电气控制电路搭建和PLC编程操作。
3. 提高学生的团队协作和沟通能力，能在小组合作中共同完成复杂控制系统的设计与调试。
情感态度价值观目标：1. 培养学生对电气控制与PLC技术的兴趣，激发学生主动探索新知识的精神。
2. 培养学生严谨的科学态度，注重实践与理论相结合，提高学生的工程意识。
3. 引导学生关注电气控制与PLC技术在工业生产中的应用，认识其在社会发展中的重要作用，培养学生的社会责任感。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果，以便后续的教学设计和评估。
课程旨在帮助学生建立扎实的电气控制与PLC技术基础，提高学生的实际操作能力和解决实际问题的能力，培养具有创新精神和实践能力的优秀人才。
二、教学内容1. 电气控制基本原理：包括常用低压电器、电气控制电路的基本环节、控制电路的设计方法等，对应教材第1章内容。
2. PLC工作原理与结构：介绍PLC的组成、工作原理、性能指标等，对应教材第2章内容。
3. PLC编程指令与程序设计：学习PLC编程的基本指令、编程技巧和程序设计方法，对应教材第3章内容。
4. 传感器与执行器：了解常用传感器、执行器的工作原理和应用，对应教材第4章内容。
5. 电气控制与PLC设计实例：分析典型电气控制电路和PLC控制系统设计案例，对应教材第5章内容。
6. 实践操作：安排学生进行电气控制电路搭建、PLC编程与调试等实践操作，巩固所学知识。
《电气控制与PLC》课程整体教学设计[1]
![《电气控制与PLC》课程整体教学设计[1]](https://img.taocdn.com/s3/m/b036f2c26aec0975f46527d3240c844769eaa09d.png)
课程教学设计《电气控制与》课程教学设计一、课程目标设计1、总体目标本课程以西门子S7-200 为基础，以岗位职业能力培养为目标、任务驱动为导向、项目为载体，将课程知识点与能力点融入到各个教学项目中，完成课程总体设计与子项目设计。
通过本课程的学习和训练，能够具有初步的可编程控制器（）工程应用能力和解决现场实际问题的能力。
基于工作过程要求，重点培养学生工控项目构建、编程、调试能力，培养学生的创新能力与组织协调能力，提高电气自动化类学生的专业素质与操作技能。
2、知识目标：(1)、了解可编程控制器的基本结构，懂得工作方式，熟悉的编程软元件，掌握编程软件的常用功能和使用方法。
(2)、熟悉的基本指令、编程规则与典型程序块，弄清编程的一般过程，通过对事件的分析、比较、归纳认知活动，学会经验编程法。
(3)、熟悉顺序功能图与顺序编程方法，理解数据处理类应用指令、程序控制类应用指令的含义，熟悉功能指令的应用方法。
(4)、领悟编程思想，清楚系统开发过程，熟悉在工程中的一般应用方法。
(5)、掌握基于现场总线的相关知识，掌握现场总线的编程调试、故障排除、设备维护等知识。
3、技能目标：(1)、能够用7编程软件进行梯形图、指令表的编辑、程序的读写、运行监视和调试工作。
(2)、能够根据输入电路和输出电路，完成输入、输出端口与设备间的连接。
(3)、能够使用内部软元件、基本指令、步进指令与功能指令编写电动机正反转控制、工作台自动往返、昼夜报时器控制、抢答器控制、等开关量控制程序。
(4)、能够应用知识和技能构建控制系统，解决一定的实际工程问题。
4、素质目标：(1)、培养5S日常管理素养，能独立进行实验实训室日常管理；(2)、培养学生团队协作与沟通交流能力，在工作过程中进行相互配合与协作；(3)、培养学生自主学习的能力，增强独立发现问题和解决问题的能力。
(4)、培养真诚做人、塌实做事的美好人格；(5)、培养独立自主的对新事物的探索精神，具备一定的创新能力；(6)、培养学生自主学习的能力，增强独立发现问题和解决问题的能力。
电气控制与plc 实验报告
电气控制与plc 实验报告
电气控制与PLC 实验报告
实验目的：通过本次实验，掌握电气控制与PLC的基本原理和应用，加深对PLC编程和控制的理解，提高实际操作能力。
实验内容：
1. 了解PLC的基本原理和结构
2. 学习PLC编程语言和逻辑控制
3. 掌握PLC在电气控制中的应用
4. 进行实际的PLC编程和控制操作
实验步骤：
1. 阅读相关资料，了解PLC的基本原理和结构
2. 学习PLC编程语言和逻辑控制的基本知识
3. 进行实际的PLC编程和控制操作，包括梯形图编程、输入输出模块的配置和连接、逻辑控制的实现等
4. 调试和验证PLC程序的正确性和可靠性
5. 总结实验过程中遇到的问题和解决方法
实验结果：
通过本次实验，我对PLC的基本原理和结构有了更深入的了解，掌握了PLC编程语言和逻辑控制的基本知识，提高了实际操作能力。
在实际的PLC编程和控制操作中，我成功完成了梯形图编程、输入输出模块的配置和连接、逻辑控制的实现，并且成功调试和验证了PLC程序的正确性和可靠性。
在实验过程中，我遇到了一些问题，但通过查阅资料和请教老师，最终都得到了解决。
实验结论：
本次实验使我对电气控制与PLC有了更深入的了解，加深了对PLC编程和控制的理解，提高了实际操作能力。
我相信通过不断的实践和学习，我能够更好地掌握电气控制与PLC的应用，为将来的工程实践打下坚实的基础。
电气控制与PLC课程设计报告
电气控制与PLC课程设计报告（2014—2015学年第二学期）题目基于FX-TRN-BEG-C软件的仿真设计系别电子与电气工程系专业电气工程及其自动化班级学号姓名指导教师蔡凡、郑清兰完成时间 2015-06-07评定成绩目录一、实训的目的 (1)二、实训的内容与要求 (1)三、实训方案 (2)四、硬件和软件设计 (3)五、实训总结 (4)六、参考文献 (4)一、实训的目的1、了解一般电气控制系统设计过程，设计要求，应完成的工作内容和具体的设计方法。
2、培养独立思考的能力与创造力，综合运用专业基础理论知识，解决实际问题的能力。
3、掌握FX-TRN-BEG-C仿真软件的使用方法。
4、掌握PLC基本逻辑指令的功能和使用方法。
5、熟练应用梯形图的编程设计方法。
6、熟悉排除PLC控制系统的常见故障。
7、掌握根据控制要求编制、调试程序的方法。
二、实训的内容与要求本课程设计使用三菱电机公司开发的FXTRN-BEG-C仿真软件进行编程仿真，开展课程设计环节，分三个难度进行仿真设计。
（1）初级项目D-1 呼叫单元：控制一个餐馆中的呼叫单元。
D-2 检测传感器灯：当检测到一个物体时，接通闪烁灯。
D-3 交通灯的时间控制：控制一个以指定时间间隔变化的交通灯。
D-4 不同尺寸的部件分拣（I）：通过传感器，分拣不同尺寸的部件。
D-5 输送带启动/停止：根据预先的顺序，启动和停止输送带。
D-6 输送带驱动：根据传感器的数据，运行输送带。
（2）中级项目E-1 按钮信号：响应按钮输入，切换交通信号。
E-2 不同尺寸的部件分拣（II）：根据部件尺寸，将每个部件分配到相应的目的地。
E-3 部件移动：给机器人一个指令将部件移动到一个新的地点。
E-4 钻孔：控制钻机和其他设备。
E-5 部件供给控制：根据控制要求，供给指定数目的部件。
E-6 输送带控制：根据控制要求，控制输送带正转或反转。
（3）高级项目F-1 自动门操作：当检测到一个物体时，打开或关闭控制门。
电气控制与plc设计课程设计
电气控制与plc设计课程设计一、课程目标知识目标：1. 理解电气控制系统的基本原理，掌握常用低压电器的结构、工作原理及选用方法。
2. 掌握PLC的基本组成、工作原理和编程方法。
3. 学会分析电气控制系统的控制要求，能设计简单的电气控制线路。
4. 了解PLC在工业控制系统中的应用，能运用PLC技术实现简单的控制任务。
技能目标：1. 能正确使用万用表、电烙铁等工具，进行电气设备的安装、调试与维修。
2. 熟练掌握PLC编程软件，能进行简单的PLC程序编写、调试与优化。
3. 具备一定的电气控制线路设计能力，能解决实际问题。
情感态度价值观目标：1. 培养学生热爱电气工程及其自动化专业，增强专业认同感。
2. 培养学生严谨、细致的工作态度，提高团队协作能力。
3. 增强学生的环保意识，了解电气控制系统在节能降耗方面的作用。
本课程旨在让学生掌握电气控制与PLC设计的基本知识，培养实际操作能力，提高解决实际问题的能力。
结合学生年级特点和教学要求，课程目标具体、可衡量，以便教师进行教学设计和评估。
在教学过程中，注重理论与实践相结合，培养学生的专业素养和实际操作技能。
二、教学内容1. 电气控制基本原理：包括电气控制系统的组成、工作原理、常用低压电器（如接触器、继电器、断路器等）的选用与安装。
2. PLC基本知识：PLC的组成、工作原理、编程语言（梯形图、指令表等）、编程软件的使用。
3. 电气控制线路设计：控制要求分析、电气元件选型、控制线路绘制、安装与调试。
4. PLC程序设计：逻辑控制程序设计、顺序控制程序设计、功能指令应用、程序调试与优化。
5. 实践环节：电气控制线路安装与调试、PLC控制系统设计与应用。
教学内容依据课程目标，结合教材章节，进行科学、系统地组织。
教学大纲明确如下：第一周：电气控制基本原理及常用低压电器。
第二周：PLC基本知识及编程软件的使用。
第三周：电气控制线路设计原理与实践。
第四周：PLC程序设计方法与实践。
机械手电气控制与PLC技术课程设计报告
电气控制与PLC 技术课程设计报告气动机械手课题:班电气工程2+2级：姓名：闫仁飞烟台南山学院2010-11-13目录1课程设计目的.................................... ……・・32机械手工作过程及控制要求................. ・..... ••…・・32.1机械手的工作过程2.2机械手的控制要求3机械手的系统设计......................... ・ .. ……・・4 3.1 硬件配置3.2I/O 地址分配3.3机械手程序设计（逻辑功能块FC 子程序）3.4组织块0B1 （主程序）4总结.......................................... ・... ・・85参考文献................................... ・..... ・ (9)1课程设计目的机械手采用西门子控制技术，大大提高了系统的自动化程度，提高了控制系统的可靠性。
本文跟据系统的控制要求综合运用了PLC技术，编程软件都气动机械手的控制系统设计进行了研究，为机械手在实际应用中控制系统的设计提供借鉴。
2机械手工作过程及控制要求2.1机械手的工作过程该机械手是一个水平、垂直位移的机械设备，其操作是将做工作台搬运到又工作台，由光耦合器VLC来检测左工作台有无工件。
有工件才搬运，即使按下启动按钮，若检测到左工作台上无工件，系统也不能启动。
图1是这种机械手的动作示意，其过程并不复杂，共6个动作，分3组，即上升、下降、左移、右移和放松加紧。
图1机械手的动作示意图机械手全部动作由气缸驱动，而气缸又由一、相应的电磁阀控制；左移和右移分别有左移电磁阀和右移电磁阀控制，当该线圈断电时，机械手放松如图2所示。
图2机械手动作的流程图2.2机械手的控制要求机械手的操作方法方式分为手动操作和自动操作，自动操作又分为单操作和连续操作方式。
手动操作是指用按钮对机械手的每一步单独进行控制；单周期操作是指机械手从原点开始，按启动按钮机械手自动完成一个周期的运动后停止；连续操作是指机械手从原点开始，按启动按钮，机械手的动作将自动的、连续不断的自动循环。
电气控制与PLC课程设计
电气控制与PLC课程设计介绍电气控制与PLC课程是电气工程系的一门重要课程，旨在培养学生对电气控制和PLC编程的理论与实践能力。
本文档将介绍电气控制与PLC课程设计的目标、内容、教学方法和考评方式，以及学生能够获得的预期效果。
目标电气控制与PLC课程设计的目标是使学生： - 掌握电气控制的基本原理和方法； - 熟悉PLC编程的基本概念和技术； - 能够设计并实现简单的电气控制系统； - 具备基本的故障诊断和排除能力； - 能够进行PLC编程调试和优化。
内容电气控制与PLC课程设计的主要内容包括以下几个方面： 1. 电气控制理论基础：介绍电气控制的基本原理、电气元件的特性和使用方法。
2. 电气控制系统设计：讲解电气控制系统的设计流程，包括需求分析、系统组成和参数选取等。
3. 电气控制系统的传感器和执行器：介绍常用的传感器和执行器，以及其特点和应用。
4. PLC编程基础：介绍PLC的基本概念、编程语言和编程工具，以及PLC硬件的选取和连接方法。
5. PLC编程实践：通过实际案例演示PLC编程的过程，包括程序设计、调试和优化。
6. 电气控制系统的故障诊断和排除：介绍常见的电气控制系统故障和排除方法，以及故障诊断工具的使用。
教学方法电气控制与PLC课程设计采用多种教学方法，包括理论讲授、实验实践和案例分析等。
具体方法如下： - 理论讲授：通过教师讲解和学生讨论，对电气控制和PLC编程的基本概念和原理进行系统性的解释和阐述。
- 实验实践：通过实验室实验，使学生能够亲自动手操作和实践，提高他们的实际动手能力和问题解决能力。
- 案例分析：通过分析实际案例，让学生了解电气控制和PLC编程在实际工程中的应用，培养他们的综合分析和解决问题的能力。
考评方式电气控制与PLC课程设计的考评方式包括以下几个方面： - 平时成绩：根据学生的课堂表现、实验报告和作业完成情况等进行评分。
- 实验报告：要求学生完成一定数量的实验，并提交实验报告，评分根据实验的设计和实施情况。
电气控制及plc课程设计实践报告总结3000字
电气控制及plc课程设计实践报告总结3000字摘要：一、引言1.背景介绍2.课程设计目的3.实践报告意义二、电气控制及PLC技术概述1.电气控制技术发展2.PLC技术简介3.PLC与传统继电控制对比三、课程设计内容及过程1.设计任务与要求2.设计方案制定3.PLC程序编写与调试4.电气控制图纸绘制5.项目实施与成果展示四、课程设计中遇到的问题与解决方法1.技术难题2.团队协作与沟通3.时间管理五、课程设计成果分析与评价1.技术指标达成情况2.创新与实用性评价3.成果展示与交流六、总结与展望1.收获与成长2.不足与改进3.未来发展方向正文：一、引言1.背景介绍随着现代工业自动化技术的飞速发展，电气控制及可编程控制器（PLC）在各行各业中的应用越来越广泛。
为了提高学生的实际操作能力和理论应用水平，我国高校在电气工程及自动化专业中开设了电气控制及PLC课程设计实践环节。
本篇实践报告总结了我自己在课程设计过程中的心得体会，以期为今后的工作和学习提供借鉴。
2.课程设计目的通过电气控制及PLC课程设计，使学生掌握电气控制原理、熟悉PLC编程及应用、提高实际工程设计能力。
通过实践，加深对理论知识的理解，培养解决实际问题的能力，为今后从事相关领域工作打下坚实基础。
3.实践报告意义本实践报告旨在记录课程设计过程中的经历，总结经验教训，反馈教学效果，为改进课程设计提供参考。
同时，也为学生提供一个交流和学习的平台，提高整体实践教学质量。
二、电气控制及PLC技术概述1.电气控制技术发展电气控制技术起源于19世纪末，随着电力电子技术、微处理器技术等的发展，电气控制技术逐渐演变为现代自动化控制技术。
电气控制技术在我国的应用也取得了长足的发展，广泛应用于工业生产、交通运输、楼宇建筑等领域。
2.PLC技术简介可编程控制器（PLC）是一种具有编程灵活、可靠性高、扩展性强、抗干扰能力强等特点的工业控制设备。
自20世纪60年代问世以来，PLC技术在全球范围内得到了广泛应用，已成为现代工业自动化领域的核心技术之一。
电气与PLC控制课程设计
电气与PLC控制课程设计一、课程目标知识目标：1. 理解电气控制系统基本原理，掌握常用电气元件的功能及符号。
2. 掌握PLC编程基础，包括逻辑运算、定时器、计数器等指令的应用。
3. 了解电气控制与PLC控制系统的设计流程，掌握系统调试方法。
技能目标：1. 能够正确阅读电气原理图，并进行简单的电气布线设计。
2. 能够使用PLC编程软件，编写基本的控制程序，实现控制要求。
3. 能够对电气与PLC控制系统进行故障分析与排除。
情感态度价值观目标：1. 培养学生对电气控制技术的兴趣，激发学习热情。
2. 培养学生的团队合作意识，提高沟通与协作能力。
3. 增强学生的工程意识，认识到电气与PLC技术在工业自动化中的重要性。
课程性质：本课程为实践性较强的学科，结合理论教学与实际操作，培养学生的动手能力与解决实际问题的能力。
学生特点：学生处于高中阶段，具有一定的物理基础和逻辑思维能力，对新技术和新知识充满好奇心。
教学要求：注重理论与实践相结合，通过课程设计，使学生掌握电气与PLC控制技术的基本原理，提高实际操作能力，同时培养学生的情感态度与价值观。
将课程目标分解为具体的学习成果，以便进行后续的教学设计和评估。
二、教学内容1. 电气控制系统原理：包括常用电气元件（如接触器、继电器、开关等）的功能、符号及工作原理；电气原理图的阅读与绘制方法。
教材章节：第一章 电气元件及控制系统基础2. PLC编程基础：介绍PLC的基本结构、工作原理；逻辑运算指令、定时器、计数器等指令的应用；PLC编程软件的使用。
教材章节：第二章 PLC编程技术3. 电气控制与PLC控制系统设计：讲解电气控制系统的设计流程、PLC控制系统的设计与实现；系统调试方法及故障排除。
教材章节：第三章 电气控制与PLC控制系统设计4. 实践操作：安排学生进行电气布线设计、PLC编程及系统调试的实践操作，巩固理论知识，提高动手能力。
教材章节：第四章 实践操作与案例分析教学进度安排：第一周：电气控制系统原理、电气元件功能及符号第二周：电气原理图的阅读与绘制、PLC基本结构及工作原理第三周：PLC编程基础、逻辑运算指令与定时器、计数器指令第四周：PLC编程软件的使用、电气控制与PLC控制系统设计流程第五周：系统调试方法、故障排除、实践操作与案例分析教学内容确保科学性和系统性，结合教材章节，使学生掌握电气与PLC控制技术的基本知识，为后续的实际应用打下坚实基础。
电气控制与PLC实验实验报告
电气控制与PLC实验实验报告一、实验目的本次电气控制与 PLC 实验的主要目的是让我们深入了解电气控制系统的工作原理和 PLC（可编程逻辑控制器）的编程及应用，通过实际操作提高我们的动手能力和解决实际问题的能力，培养我们的工程实践思维。
二、实验设备1、电气控制实验台2、 PLC 控制器（型号：＿____）3、各类电气元件，如接触器、继电器、按钮、指示灯等4、编程软件（名称：＿____）5、连接导线若干三、实验原理（一）电气控制原理电气控制系统是通过各种电气元件的组合和连接，实现对电路的通断、电机的启停、速度调节等控制功能。
常见的控制电路有自锁电路、互锁电路、正反转电路等。
（二）PLC 工作原理PLC 是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程的存储器，用于存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
四、实验内容（一）电气控制电路的搭建与调试1、按照给定的电路图，在实验台上连接接触器、继电器、按钮等电气元件，搭建一个电机正反转控制电路。
2、仔细检查电路连接是否正确，确保无短路、断路等问题。
3、接通电源，进行电路调试。
操作正转按钮和反转按钮，观察电机的运转情况，检查是否能够实现正反转切换，以及接触器的动作是否正常。
（二）PLC 编程与控制1、熟悉所使用的 PLC 编程软件，了解其基本操作和编程指令。
2、编写一个简单的 PLC 程序，实现对实验台上灯光的顺序点亮和熄灭控制。
3、将编写好的程序下载到 PLC 控制器中，进行运行调试。
观察灯光的实际动作是否与程序设计一致。
（三）基于 PLC 的电机调速控制1、设计一个基于 PLC 的电机调速控制系统，通过改变输入信号的大小，实现电机的不同转速控制。
2、编写相应的 PLC 程序，包括模拟量输入处理、速度计算和输出控制等部分。
3、连接模拟量输入设备（如电位器）和电机调速装置，进行系统调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制与P L C课程设计报告标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]× × × ×大学《电气控制与PLC》课程设计说明书专业：班级：姓名：学号：指导教师：目录第一部分: 电气线路安装调试技能训练技能训练题目一:三相异步电机的可逆控制实验在笼型电动机正反转控制线路中，只要改变电动机的三相电源进线的任意两相的相序，电动机即可反转。
本实验给出电动机的“正-反-停”控制线路如图1所示，具有如下特点：1、电气互锁实验电路中采用了两个接触器KM1和KM2，分别进行正转和反转的控制。
为了避免接触器KM1、KM2同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM2（KM1）辅助常闭触头，保证了线路工作时KM1、KM2不会同时得电，电路能够可靠工作。
2、机械互锁实验电路中采用了复合按钮SB1为正转按钮，复合按钮SB2为反转按钮，停止按钮SB3。
采用按钮SB1与SB2组成机械互锁环节，以求线路能够方便操作。
电气原理图:电气安装接线图:本人完成的安装线路实物图片一:技能训练题目二:三相异步电机Y-△降压启动控制从主回路看，当接触器KM1、KM2主触头闭合，KM3主触头断开时，电动机三相定子绕组作Y连接；而当接触器KM1和KM3主触头闭合，KM2主触头断开时，电动机三相定子绕组作△连接。
因此，所设计的控制线路若能先使KM1和KM2得电闭合，后经一定时间的延时，使KM2失电断开，而后使KM3得电闭合，则电动机就能实现降压起动后自动转换到正常工作运转。
该线路具有以下特点:(1) 接触器KM2与KM3通过辅助常闭触点KM2与KM3实现电气互锁，保证接触器KM2与KM3不会同时得电，以防止三相电源的短路事故发生。
(2) 依靠时间继电器KT进行控制，保证在按下起动按钮SB2后，使接触器KM1、KM2和时间继电器KT线圈先得电。
时间继电器KT的整定时间到后，依靠时间继电器KT的通电延时断开常闭触点先断，KT的通电延时闭合常开触点后闭合的动作次序，保证KM2先断，而后再自动接通KM3，也避免了换接时电源可能发生的短路事故。
(3) 本线路正常运行（△形连接）时，接触器KM2及时间继电器KT均处断电状态。
电气原理图:电气安装接线图:本人完成的安装线路实物图片二:技能训练小结:1、电气原理图的绘制要求:绘制电气原理图时一般要遵循以下基本规则：(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。
2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能2、电气接线图的绘制要求:(1)电源开关，熔断器，交流接触器，热继电器，时间续电器等画在配电板内部，电动机和按钮画在配电板外部。
（2）安装在配电板上的元件布置应根据配线合理，操作方便，确保电气间隙不能太小，重的元件放在下部，发热元件放在上部等原则进行，元件所占面积按安装实际比例绘制。
（3）电气接线图中各元件的文字符号和图形符号要和原理图一致，并符合国家标准。
（4）各电气元件上凡是需要接线的那个端子都应绘出并编号，各接线端子的编号必须与原理图中的导线编号一致。
3、电器安装、接线的工艺要求:(1)必须遵循相关国家标准绘制电气安装接线图。
(2)各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。
(3)不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。
(4)走向相同、功能相同的多根导线可用单线或线束表示。
画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。
４、实训线路发生的故障及排除办法：(1) 三相异步电机的可逆控制实验中未出现故障.(2)三相异步电机Y-△降压启动控制实验中出现的故障是熔断器接触不良,所以经过检查更换了熔断器;还有我们使用的电源插头有问题,不能进行供电,也更换了插头.(3)虽然未出现严重的故障,但是我们还是需要学习更好的实物布线安装,让线路板看上去更美观,我们还需要加快安装速度.第二部分:加热反应炉PLC控制系统设计一、PLC控制系统设计的基本原则和步骤1、PLC控制系统设计的基本原则（1）充分发挥PLC功能，最大限度地满足被控对象的控制要求。
（2）在满足控制要求的前提下，力求使控制系统简单、经济、使用及维修方便。
（3）保证控制系统安全可靠。
（4 ）应考虑生产的发展和工艺的改进，在选择PLC的型号、I／O点数和存储器容量等内容时，应留有适当的余量，以利于系统的调整和扩充。
2、PLC控制系统设计的一般步骤设计PLC控制系统时，首先是进行PLC控制系统的功能设计，即根据被控对象的功能和工艺要求，明确系统必须要做的工作和因此必备的条件。
然后是进行PLC控制系统的功能分析，即通过分析系统功能，提出PLC控制系统的结构形式，控制信号的种类、数量，系统的规模、布局。
最后根据系统分析的结果，具体的确定PLC的机型和系统的具体配置。
PLC控制系统设计可以按以下步骤进行：（1）熟悉被控对象，制定控制方案分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，确定被控对象对 PLC控制系统的控制要求。
（2）确定I／O设备根据系统的控制要求，确定用户所需的输入(如按钮、行程开关、选择开关等)和输出设备(如接触器、电磁阀、信号指示灯等)由此确定PLC的I／O点数。
（3）选择PLC 选择时主要包括PLC机型、容量、I／O模块、电源的选择。
（4）分配PLC的I／O地址根据生产设备现场需要，确定控制按钮，选择开关、接触器、电磁阀、信号指示灯等各输入输出设备的型号、规格、数量；根据所选的PLC的型号列出输入／输出设备与PLC输入输出端子的对照表，以便绘制PLC外部I／O接线图和编制程序。
（5）联机调试联机调试是指将模拟调试通过的程序进行在线统调。
3、PLC程序设计的一般步骤（1）绘制系统的功能图。
（2）设计梯形图程序。
（3）根据梯形图编写指令表程序。
（4）对程序进行模拟调试及修改，直到满足控制要求为止。
调试过程中，可采用分段调试的方法，并利用编程器的监控功能。
二、加热反应炉电器控制系统设计任务加热反应炉作为一种热能动力设备，在国民经济的领域具有广泛应用。
以继电—接触器为主的老一代控制系统已不能满足现代锅炉越来越高，越来越复杂的要求，这一领域的计算机化已势在必行，而应用在当前工业过程控制领域中引人注目的PLC又是使其计算机化的简便和可靠途径。
在系统中，硬件上采用技术比较的成熟的可编程逻辑控制器，开发了采用PLC的开关量和模拟量输入模块，实现对模拟量采集；方法上运用到的是过程控制中常用的前馈与串级控制方法，保证了系统的稳定性和安全性。
系统所运用到的界面是由MCGS软件做的。
温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关。
在科学研究和生产实践的诸多领域中, 温度控制占有着极为重要的地位, 特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。
例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等。
温度控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。
故以PLC为基础的生产过程的计算机控制，使的企业总的自动化水平大大提高。
1、加热反应炉原理图加热反应炉整体由四个阀：排气阀、进料阀、氮气阀、泄放阀，四个传感器：压力传感器、温度传感器、上液面传感器、下液面传感器，锅炉，加热器及加热接触器等组成。
图1 加热反应炉结构示意图2、加热反应炉加热工艺过程第一阶段：进料控制（1）首先检测下液面SQ2，炉内温度ST，炉内压力SP是否都小于给定值（整定值均为逻辑量）；（2）若小于给定值，则开启排气阀YV1和进料阀YV2；（3）当液面上升到SQ1 时，应该关闭排气阀和进料阀；（4）延时20S后，开启氮气阀YV3，氮气进入炉内，使炉内压力上升：（5）当压力上升到给定值时，即SP=“1”，关闭氮气阀。
第二阶段：加热反应控制（1）交流接触器KM带电，接通加热炉加热器EH的电源；（2）当温度升高到给定值是（ST=“1”），切断加热器电源，交流接触器KM失电；（3）延时10min加热过程结束。
第三阶段：泄放控制（1）打开排气阀，使炉内压力将为预定的最低值（SP=“0”）；（2）打开泄放阀，当炉内液面下降到下液面（SQ=“0”），关闭泄放阀和排气阀。
系统恢复到处是状态，准备进入下一循环。
3、加热反应炉PLC电气控制系统设计任务和要求(1)按设计任务的要求，列出所需PLC的外部输入输出设备清单。
