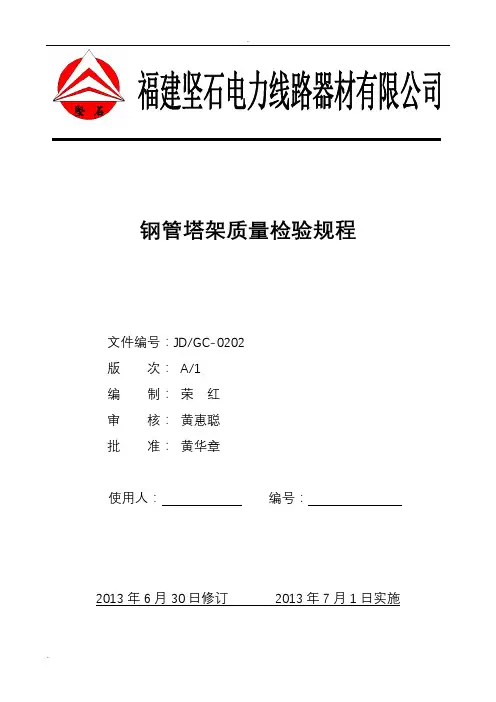

钢管塔架质量检验规程

文件编号：JD/GC-0202

版次： A/1

编制：荣红

审核：黄惠聪

批准：黄华章

使用人：编号：

2013年6月30日修订 2013年7月1日实施

钢管杆质量检验规程

1. 检验依据

1.1 DL/T646-2012《输变电钢管结构制造技术条件》

GB/T2694-2010《输电线路铁塔制造技术条件》

2. 各道工序检验要求

原材料

2.1.1验证原材料质量合格证明书

a）公司直接从钢厂进来的原材料：出厂质量合格证明书必须有炉批号、数量、规格且与实物相一致。

b）对于转供材料：转供材料的质量合格证明书必须清楚，且在质量合格证明书上加盖所转供单位公章。质量合格证明书上的炉批号、数量、规格必须与实物相一致。

c）采购员负责验证质量证明书，核对正确，在采购合同“货质票款”章的“质”上打“√”。

2.1.2 几何尺寸的检查

GB/T709

结构用无缝钢管GB8162

螺旋缝埋弧焊钢管SY/T 5037

外形尺寸的取样数量及检测方法：

采用合适的量具，每炉批号随机抽取3~4个试样进行检测。角钢肢宽用游标卡尺在长度方向上每边各测量三点，分别取其算术平均值；角钢厚度用游标卡尺在每边各测量三点，分别取其算术平均值；钢板厚度测量三点，取其算术平均值。测试时，测试点应均匀分布，离边缘距离不小于10mm。

2.1.3 外观质量检查

2.1.

3.1钢材表面不得有裂缝、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕时，其深度不得大于该钢材厚度负允许偏差值的1/2，且累计误差应在负允许偏差范围内。

2.1.

3.2型钢不得有大于5mm的毛刺。型钢的表面缺陷允许清除，但不得进行横向清除，清除处应圆滑无棱角。清除宽度不得小于清除深度的5倍，清除后的型钢尺寸不得超出钢材尺寸的负允许偏差。

2.1.4 理化试验

2.1.4.1理化试验项目和试验方法

2.1.4.2取样数量

a）钢材成批验收，每批应由同一牌号、同一炉号、同一质量等级、同一品种、同一尺寸、同一交货状态的钢材组成。进厂材料规格每批重量≤30吨，做1组理化检验；30吨＜进厂重量≤60吨，做2组理化检验；60吨＜进厂重量≤90吨，做3组理化检验。

b）Q235材质厚度不小于12mm或直径不小于16mm的钢材，Q345材质厚度不小于6mm 或直径不小于12mm的钢材应做冲击试验。

c）任何试验如有一项结果不符合要求，则从同一炉、批中再任取双倍数量的试样进行该不合格项目的复检。复检结果（包括该项试验结果所要求的任何一指标）即使有一个指标不合格，则整批判为不合格。

2.1.4.3化学成分含量及偏差表（偏差取自：GB/T222-2006钢的成品化学成分允许偏差）

化学成分含量范围及偏差表

2.1.4.4力学性能表

机械性能表（一）

机械性能表（二）

杆段加工

2.2.1下料

a. 杆段下料可采用切割或采用其他方式，钢材切割面或剪切面应无裂纹、分层和大于

1.0 mm的边缘缺棱，切割面平面度为（t为厚度），且不大于

2.0mm，割纹深度不大于0.3 mm，局部缺口深度不大于1.0 mm。

b.下料允许偏差

c.钢板切割的端面倾斜允许偏差

d.钢管下料端面斜度允许偏差

e.下料所需测量工具：卷尺、卡尺、直角尺、直尺。

2.2.2 杆段折边

a. 杆段折边应按技术要求的折边数和宽度进行。

b. 折边允许误差：

2.2.3 杆段合缝

a. 合缝允许误差

b. 测量工具：直尺、细线。

标识

2.3.1 标识的钢印应排列整齐，字形不得有缺陷，字体高度为8mm~18mm。材料厚度不大于8mm时，钢印深度为0.3mm~0.6mm，材料厚度大于8mm时，钢印深度为0.5mm~1.0mm。钢印附近的钢材表面不应产生明显的凹凸面缺陷，并不应在边缘有裂纹或缺口。

2.3.2 钢印不宜压在孔位或火曲部位，焊接部件的钢印不应被覆盖。必要时应标记出法兰的安装方向。

制孔

2.4.1 制孔表面不得有明显的凹面缺陷，大于0.3mm的毛刺应清除，制孔后孔壁与零件表面的边界交接处，不应有大于0.5mm的缺棱或塌角。

2.4.2钢材材质为Q235且厚度大于16mm、钢材材质为Q345且厚度大于14mm、钢材材质为Q420且厚度大于12mm、钢材材质为Q460的所有厚度及挂线孔均应采用钻孔。

2.4.3 制孔允许偏差

制弯

2.5.1 钢管制弯后，表面不应有裂纹和明显的折皱、凹面和损伤，划痕深度不应大于0.5 mm，钢管最薄处不应小于原厚度的90%。

2.5.2 钢管热弯后宜自然冷却，必要时采取适当保温措施使其缓冷。

2.5.3 钢管制弯后，制弯处应进行无损探伤检测，不得出现裂纹或分层。

2.5.4 制弯允许偏差

焊接

2.6.1焊缝的外形尺寸

a.形坡口对接焊缝（包括Ⅰ形带垫板对接焊缝），其焊缝宽度c=b+2a。非Ⅰ形坡口对接焊缝，其焊缝宽度C=g+2a。它们的余高值应符合表1的规定。

表1 焊缝宽度 mm

b.焊缝最大宽度C max 和最小宽度C min 的差值，在任意50mm 焊缝长度范围内偏差值4.0mm ，整个焊缝长度范围内偏差值5.0mm 。

c.焊缝边缘直线度f ，在任意300mm 连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f ，其符合表2的规定。

表2焊缝边缘直线度偏差 mm

d.焊缝表面凹凸，在焊缝任意25mm 长度范围内，焊缝余高h max ~h min 的允许偏差值2.0mm 。

e. 角焊缝的焊角尺寸K 值由设计或有关技术文件注明，其焊角尺寸K 值的偏差应符合表3的规定。
