隧道仰拱施工技术交底修订稿
隧道仰拱施工安全技术交底
1、交底接收签字表
交底人
复核人
接收人
工程部长
副经理
总工程师
工班长
现场技术
日 期
日 期
日 期

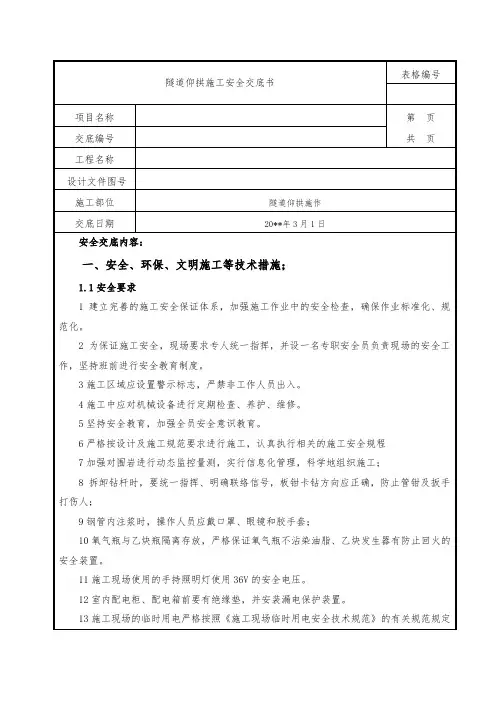

隧道仰拱施工安全交底书
表格编号
项目名称
第 页
共 页
交底编号
工程名称
设计文件图号
施工部位
隧道仰拱施作
交底日期
20**年3月1日
安全交底内容：
一、安全、环保、文明施工等技术措施；
1.1安全要求
1建立完善的施工安全保证体系，加强施工作业中的安全检查，确保作业标准化、规范化。
2为保证施工安全，现场要求专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
5将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡、围护，做到各种标牌清楚、齐全，标识醒目，施工场地整洁文明。
二、成品保护措施
（1）保护 ：提前保护，以防止成品可能发生的损伤和污染。如在门口易碰部位，在小推车车轴的高度钉防护条等。
（2）成品包裹：防止成品被损伤或污染。如人行道砖和混凝土砌块应码垛，外用立板包裹，用木排运输，灯杆灯座，开关、灯具等设备也要包裹，防止在施工过程中污染。采购物资的包装：防止物资在搬用、储存至交付过程中受影响而导致质量下降。采购单位在订货时间向供应商明确物资包装要求。包装及标志材料不能影响物资的质量。对装箱包装的物资，保持物资在箱内相对稳定，有装箱单和相应的技术文件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向等）标志。
三、其他应注意的问题
严格在设计核准的用地界和临时用地范围内开展施工作业活动，铁路永久用地及取弃土场用地选择荒地、旱地，少占耕地和良田，绝不随意开挖、碾压界外土地。合理规划施工便道及施工设施，尽量减少占地数量。
隧道仰拱施工技术交底
隧道仰拱施工技术交底一、前言隧道仰拱施工是隧道建设的重要环节，也是关系隧道施工质量和安全的重要技术。
本文将从隧道仰拱施工的定义、施工难点、注意事项、要点等方面进行详细介绍。
二、隧道仰拱施工的定义隧道的仰拱施工是指在地质和气象条件允许的情况下，使用钢筋混凝土等材料对隧道顶部和侧面进行支护和加固，使得隧道能够承受来自内部和外部的各种荷载和力量。
仰拱的施工质量和工艺直接决定了隧道的使用寿命和安全性。
三、施工难点1. 岩石爆裂和滑坡隧道的施工过程中，可能会遇到软弱带、节理面等岩层，这些岩层很容易导致爆裂和滑坡。
对于这种情况，施工人员需要通过合理的爆破技术和控制挖掘速度等措施来减少不良影响。
2. 仰拱混凝土质量控制隧道仰拱的施工质量直接决定着隧道使用寿命和安全性，因此在施工过程中，对于混凝土的材料选用、施工工艺和质量控制等方面要严格把关，确保混凝土质量符合要求。
3. 施工设备和人员安全在隧道仰拱施工过程中，施工设备和人员的安全问题是非常重要的，特别是在施工过程中出现故障或事故时，要及时处理，保障施工队伍的安全。
四、注意事项1. 地质勘探和分层在隧道仰拱施工前，需要进行详尽的地质勘探和分层工作，以便合理选择施工材料和技术，并进行合理的隧道结构设计和加固措施。
2. 施工前准备和调试隧道仰拱施工前，需要进行周密的施工前准备工作，准备好必要的施工材料和设备，并进行认真的调试和演练，确保施工顺利进行。
3. 严格遵守安全规程在隧道仰拱施工过程中，需要严格遵守安全规程，加强施工现场安全管理，并及时保养和维护施工设备，确保施工过程中的人员和设备安全。
五、施工要点1. 钢筋混凝土质量控制在施工隧道仰拱时，钢筋混凝土质量的控制非常重要，需要注重施工工艺和施工材料的标准化控制，确保混凝土的强度、密实度、抗裂性和耐久性等各方面性能符合相关规定和标准。
2. 结构设计和加固计算在隧道仰拱结构的设计和加固计算过程中，需要充分考虑地质、气候、地形等因素的影响，灵活应用新材料、新工艺，制定合理的方案和措施，确保隧道的施工质量和使用安全。
隧道仰拱施工安全技术交底
编号：AQ-GL-04916( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑隧道仰拱施工安全技术交底Safety technical disclosure of tunnel invert construction隧道仰拱施工安全技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。
一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。
所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。
一、仰拱开挖时现场要有指挥人员。
二、仰拱开挖完毕，栈桥两端放在平整、坚实的地方，不得倾斜及晃动现象。
三、绑钢筋和出渣交叉作业时，栈桥旁要有专人指挥。
四、使用弯筋机应注意事项：1、机械安装必须注意机身应安全接地，电源不允许直接接在按钮上，应另装铁壳开关控制电源。
2、使用前检查机件是否齐全，所选的动齿轮是否和所弯钢筋直径机转速符合。
牙轮啮合间隙是否适当。
固定铁锲是否紧密牢固。
以及检查转盘转向是否和倒顺开关方向一致。
并按规定加注润滑油脂。
检查电气设备绝缘接地线有无破损、松动。
并经过试运转，认为合格方可操作。
3、操作时应将钢筋需弯的一头安稳在转盘固定镢头的间隙内，另一端紧靠机身固定镢头，用一手压紧，必须注意机身镢头确实安在档住钢筋的一侧，方可开动机器。
4、更换转盘上的固定镢头，应在运转停止后再更换。
5、严禁弯曲超过机械名牌规定直径的钢筋和吊装起重索具用的吊钩。
如弯曲未经冷拉或带有锈皮的钢筋，必须带好防护镜。
弯曲低合金钢等非普通钢筋时，应按机械名牌规定换算最大限制直径。
6、变速齿轮的安装应按下列规定：（1）、直径在18毫米以下的普通钢筋可以安装快速齿轮。
（2）、直径在18～24毫米时可用中速齿轮。
（3）、直径在25毫米以上必须使用慢速齿轮。
隧道仰拱钢筋施工技术交底
工程名称交底项目隧道工程仰拱钢筋技术交底单位交底日期工程部一、交底内容隧道仰拱钢筋施工技术交底。
二、技术参数项目1、主筋规格、间距2、纵向连接筋规格、间距3、箍筋规格、间距4、上下层主筋间距5、仰拱钢筋下料长度三、仰拱钢筋骨架的绑扎1、钢筋骨架交叉点的绑扎：两行钢筋交叉点应每点扎牢，绑扎时注意相邻绑扎点的扎丝扣要成八字形绑扎(左右扣绑扎) ，绑扎后每隔一根相互成梅花式进行点焊。
2、定位钢筋的安装：底层钢筋绑扎前先安装定位钢筋,定位钢筋可采用Φ22 钢筋，定位钢筋每 2m 安装 1 道，定位钢筋可用短钢筋焊接在初支仰拱工字钢钢架上，定位钢筋安装一定要保证钢筋的5cm 保护层厚度.在钢筋超出混凝土面处，左右各曾设 1 道定位钢筋。
3、底层钢筋的安装:定位钢筋安装后，根据钢筋间距每 20cm 用粉笔定点，主筋安装时每次均必须安装在定位点处，钢筋安装时，注意相邻钢筋尾部必须错开 35d 距离。
主筋安装后，在主筋上用粉笔定点(纵向钢筋) ,每 5 根钢筋定点 1 次,定点后,安装纵向钢筋，钢筋安装要保证与定位点重合。
地层钢筋上料完毕后,对每个交叉点进行绑扎，钢筋绑扎要求按第一条执行.钢筋绑扎完毕后，安装混凝土垫块,垫块安装每平方米 4 个，梅花形布置，垫块与钢筋用扎丝进行绑扎。
4、上层钢筋的安装：底层钢筋绑扎完毕后，安装上层钢筋的定位钢筋，定位钢筋也是每 2m 安装 1 道，在钢筋超出混凝土面处，左右各增设 1 道定位钢筋.定位钢筋安装后，用粉笔在钢筋上定点，操作方法及钢筋绑扎方法同第 3 条.钢筋绑扎要注意：在底层钢筋安装时，纵向钢筋在环向钢筋上面；在上层钢筋安装时纵向钢筋在环向钢筋下面，即纵向钢筋在两层环向钢筋的里面。
5、钢筋的绑扎：上、下层钢筋安装完毕后，进行箍筋绑扎，在每个交叉点处均要安装箍筋，箍筋要勾在主筋上，箍筋与上下层钢筋连接处必须每点进行绑扎或点焊牢固，注意 1800 弯钩的箍筋弯钩要朝向一边。
隧道仰拱施工技术交底
隧道仰拱施工技术交底一、目的明确隧道仰拱施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道仰拱施工作业。
二、编制依据(1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号）(2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)(3)《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》铁建设[2010]120号(4)《新建沪昆客专施工图设计文件》及隧道参考图《沪昆贰隧参01～08》三、适用范围适用于新建沪昆客专隧道仰拱的施工作业，包括仰拱初期支护、仰拱及仰拱填充作业。
四、施工工艺及作业流程4.1 仰拱开挖(1)、开挖前进行测量放样，标识出内轨顶面高程，采用支距法确定开挖深度，在开挖成型后，进行断面检查，验收深度﹑弧型﹑净空。
隧底开挖轮轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每1m2不大于0.1 m2) 侵入衬砌应小于5cm。
(2)、边墙基础及隧道底地质情况应满足设计要求，基底内无积水﹑浮渣。
(3)、隧底开挖时不得破坏基底加固处理桩体，开挖时必须预留桩顶30cm土体人工开挖。
(4)、仰拱开挖前必须完成钢架锁脚锚杆(管)，软弱围岩隧道仰拱每循环开挖进尺不得大于3m。
(5)、为避免开挖震动对已形成的初期支护结构造成不利的影响和尽量控制超挖，仰拱开挖严禁放大炮，控制装药量。
(6)、尽量采用光爆技术开挖，控制好炮眼深度，炸药用量，为防止超挖,预留20cm采用人工和机械开挖，使仰拱基本成型。
(7)、仰拱开挖完后应采用风枪探孔对隧底周围岩溶进行探查。
分别在隧底左右线中心及隧底轴线处探孔。
探孔深度5m，断面环向间距5m，遇到岩溶异常时应适当加密﹑加深。
(8)、基底开挖完后对基坑中的虚渣、杂物、积水等必须清除干净，清除干净后应在基底铺设5~10㎝的M10的水泥砂浆或C10砼的找平层。
4.2 仰拱基底处理(1)、隧道基底处理可采用旋喷桩﹑灰土挤密桩﹑树根桩﹑钢管桩﹑袖阀管注浆以及采用高标号混凝土换填等方法。
隧道仰拱施工技术交底书
技术交底书
编制单位/部门：
第 1 页共 6 页
主送单位
隧道架子队
编号
项目名称
隧道仰拱施工
日 期 2011 年 3 月 1 日
交底内容：
1.施工准备
施工前于隧道边墙每隔 5 米施放测量控制点，作为仰拱开挖及混凝土施工控 制点。施工工艺流程见下图。（括号内为Ⅴ级围岩地段）
3.仰拱浇注
为不影响机械车辆通行，仰拱、仰拱回填利用栈桥平台进行混凝土施工。主 要工序施工工艺方法如下：
⑴仰拱及仰拱回填施工 从仰拱开挖到灌注混凝土之间，隧道是处于最不稳定的状态，围岩条件差时， 应迅速灌注混凝土，用仰拱闭合断面；在比较良好的围岩中，没有必要急于断面 闭合时，可在不妨碍掌子面开挖作业的距离上，施作仰拱。 仰拱施工前，先将隧底虚碴、杂物、积水等清除干净。施工前先复核仰拱断面 尺寸，不允许出现欠挖，超挖部分采用同级砼回填。 仰拱分段整幅施工，浇筑由仰拱中心向两侧对称模筑，一次完成，仰拱砼采用 插入式振捣器，加强振捣，保证砼施工质量。 仰拱施工与掘进工作平行进行，为解决仰拱施工和其他工序的干扰问题，采用 工字钢移动式栈桥作业，形成立体交叉平行作业体系，使仰拱施工对其他工序施 工不相互干扰。 本隧道仰拱施工栈桥采用 I40 工字钢制作。栈桥分左右两部分，每部分由四根 I40 工字钢作为纵向梁，长度为 12m，端部斜坡为 1.5m，工字钢上铺设 5mm 厚的 防滑钢板。栈桥一端搭在已经浇筑好的仰拱上，另一端用用枕木支撑。栈桥要放 稳、固定牢固。栈桥需移动时用挖掘机拖拽，人工配合。
仰拱回填施工时，应按设计长度、高度要求预留好横向排水管，排水管的两头要用塑料纸
和麻布进行裹堵，以防水泥浆渗入，在回填片石以及振捣时要对横向排水管进行保护，避免砸
隧道仰拱施工技术交底
方向 50cm 一道均匀布设，坚向间距 30cm 一道用蝶型卡和勾头螺栓与模板拉牢，再配 合钢带纵横对拉，以保证其平整度及钢度。
⑶模板稳固用 1.5m 长的钢管于模板外 2cm 处用大锤钉入土中，深约 1m 以上（根 据地质确定）间距 75cm 远一根，考虑受力等因素，在打桩时应形成一条直线，保证其 受力均匀。在离地面 0.5m 用十字架扣上一道横杆，以做支撑校正模板，在模板下部离 地面 10cm 左右用十字架扣上一道横杆，上部离模板上 5cm 上一道模杆，再用长短适中 的钢管，来支撑及校正模板，支撑杆每 60cm 设立一根，以保证间浇砼时模板稳固性。
-5-
8.2 保证排水畅通。要根据施工现场的具体情况，挖好工棚及堆料场四周的排水 沟，作到大雨后无阻塞、漫流、工棚材料完好，道路畅通。
8.3 工作面上的材料必须放稳，防止滑落伤人。 8.4 加强雨季、汛期施工的防护工作，做好既有水系和山坡洪水的排水措施。储 备防洪物资，组建防洪班子及人员。加强防雷电、防火教育，杜绝雷电、火灾事故发 生。禁止随意丢弃烟头等，防止森林发生。 8.5 设专职安全员，安全员赋予相应的职权，发挥监督检查作用。安全管理人员 随时检查施工安全，根据生产情况，制定防范措施及安全规划。 后附：安全管理小组 机构图。 8.6 加强安全宣传教育工作，强化作业人员安全意识，使安全管理工作制度化， 教育经常化。 8.7 在安排、检查、落实施工任务的同时，兼顾安全工作，把安全工作贯穿于施 工全过程。 8.8 施工截水沟前须向员工进行安全技术交底。 8.9 现场材料堆码整齐，做好材料标识。 8.10 经常保养维护施工机械，使其处于良好的工作状态，尽量避免机械故障。 8.11 边角料、废旧材料不随便丢弃，分类存放，分类处理。 8.12 要加强对树木、植被、地下水源的保护，施工严禁破坏界限外的植被及环保 设施。 8.13 现场悬挂安全标志和安全规定标牌并设置大幅安全宣传标语。作好防护栏及 警示标语，防止意外事故发生。 8.14 生活污水，施工废水集中处理，达到排放标准后方能排放。 8.15 截水沟开挖过程中，应注意山体上方的浮石及悬石，避免其滑落，伤害施工 人员。 8.16 洞顶截水天沟采用人工开挖， 地表清除的植被及土方要求弃置至弃渣场场 地， 不准乱弃乱置。 8.17 加强环保教育组织职工学习环保知识，强化环保意识，使大家认识到环境保 护工作的重要性和必要性。 8.18 贯彻环保法规认真贯彻各级政府的有关水土保护，环境保护方针、政策、法 令，结合设计文件和工程特点。 9、成品保护措施
隧道仰拱及仰拱填充施工技术交底
14、震捣棒、平面震捣器，发现有失灵现象，应立即停止工作，由电工检查修理。
15、震捣器的电机，使用时间太长发热时，停歇冷却后再使用，如电机发热太快时，应立即找电工检查修理。
16、震捣器的修理和电线路的安装与拆除工作，应由电工或经考试合格后的机械工来做，但检查修理时，必须切断电源，方准进行。严禁乱接、乱拉电线，安装配电箱与漏电保护装置等，动力电线要架空并符合安全规程要求，电工需持证上岗；
2、喷射砼施工完毕后施作仰拱二衬钢筋，分上下两层铺设，横向主筋采用Φ22,HRB335螺纹钢筋，钢筋纵向间距25cm；纵向筋采用Φ16,HRB335螺纹钢筋，钢筋横向间距25cm；架立筋采用Φ8,HPB235钢筋，梅花型布置，钢筋净保护层厚度5cm，钢筋原材需经试验室取样检验合格后才能使用。
3、Φ22,HRB335螺纹钢筋采用焊接连接，搭接长度不小于：单面焊10 d,双面焊5d；纵向筋与环向筋进行绑扎，绑扎须符合规范要求。
接收人：
6、钢筋应平直、无损伤，表面无裂纹、油污、锈蚀。
7、内外层钢筋施工时，严格按照测量交底位置尺寸摆放钢筋，施工时注意垫块的预留（每平方不少于4个），确保衬砌保护层厚度足够。
五、混凝土施工
1、本隧道V级围岩洞口段仰拱衬砌为钢筋砼，厚度50cm,V级围岩段仰拱衬砌素砼厚度45cm,IV级围岩洞口加宽段仰拱衬砌为钢筋砼，厚度40cm,IV级围岩洞口段仰拱衬砌为钢筋砼，厚度40cm, IV级围岩段仰拱衬砌为素砼，厚度35cm,具体施工尺寸位置见技术交底图纸；
9、在搅拌机附近，操作人员必须把衣服袖口裤脚扎好，以免被机器卷入绞伤。
10、震捣器使用前应先检查，螺丝是否紧固，电接头是否紧密，而后试一会，无杂音方可操作。如震动不正常，应立即找电工修理。
隧道仰拱技术交底
I16
100cm
四肢Փ22（h=120mm） 120cm
3.喷射混凝土
（1）测量放样，反算仰拱基坑底标高；
（2）采用挖掘机一次性开挖到位（暂
不 出 渣 ） ， 人 工 辅 助 清 理 底 部 浮 渣 杂 等级
物 ， 在 钢 筋 安 装 前 ， 喷 射 4 c m 混 凝 土 ； Va
（ 3 ） 将 上 循 环 仰 拱 混 凝 土 接 头 凿 毛 处 Vb
拱
仰
墙
拱
Байду номын сангаас
部
部
位
位
开
开
挖
挖
安装仰拱拱架， 砼垫层找平， 进行仰拱初支 施工
立模，绑扎仰拱二衬 钢筋，浇筑仰拱砼
立模，安装拱脚排水管， 进行仰拱上填充层施工
二、施工方法
为保证施工质量，仰拱混凝土进行全幅浇筑，为 方便解决出渣、进料运输等问题，在仰拱、铺底 施工过程中采取措施保证洞内临时交通通畅，采 用仰拱栈桥，使施工车辆能够通行，保证洞内施 工连续进行。
一、施工准备
为保证施工安全，仰拱混凝土应及 时施作，支护尽早闭合成环，整体受 力，确保支护结构稳定。在隧道正洞 IV、V级围岩中，待喷锚支护全断面 施作完成后，根据围岩收敛量测结果， 拆除临时支护，开挖并灌注仰拱及填 充混凝土.
围岩等级
IV级围岩 V级围岩
一次灌注长 度
6m-8m 4m-6m
施工工艺流程图
类别 型号 间距 主筋 Փ22 20cm 箍筋 Փ12 25cm
焊接长度
单面焊5d， 双面焊10d
等级 V IV
仰拱砼 C30防水砼 C30防水砼
厚度 45cm 40cm
5.仰拱的填充及养生 仰拱的填充采用C15片石混凝土，填充片石混
隧道仰拱及仰拱填充技术交底(修改)
15
合计
斜切段
30
Ⅴ级明洞段
49
Ⅴ级B型复合式衬砌
127
Ⅴ级A型复合式衬砌
300
IV级B型复合式衬砌
280
Ⅲ级C型复合式衬砌
390
Ⅲ级A型复合式衬砌
600
非绝缘关节区段
230
附表2：仰拱参数表
衬砌类型
预留变形量
喷混凝土
钢筋网
锚杆参数
钢架
二次衬砌
施作部位
预留变形量（cm）
施作部位
厚度（cm）
设置部位
﹝3﹞混凝土的运输、浇筑及间歇全ห้องสมุดไป่ตู้时间不得超过混凝土的初凝时间。
﹝4﹞施工前进行模板平整度的抽检，不合格的模板及时进行退场，避免因模板平整度不合格导致混凝土平整度不合格。
﹝5﹞模板加固一定要牢固，防止混凝土浇筑过程中变形或跑模。
﹝6﹞每到工序必须经质检人员和监理人员检查合格后才能进入下道工序，检验不合格的不允许转入下道工序。
拱墙
格栅/型钢
45
55
边墙
10
Ⅳ级B型
拱墙
8～10
拱墙
25
拱墙
20×20
Φ6
Φ6
拱墙
1.2×1.2
3.5
拱墙
格栅/型钢
45*
55*
边墙
10
Ⅳ级C型
Ⅴ级B型：φ22主筋间距200mm，φ12架立钢筋及φ8箍筋间距250mm，上下片钢筋间距452mm，保护层厚度74mm。
Ⅳ级B型：φ18主筋间距200mm，φ10架立钢筋及φ8箍筋间距250mm，上下片钢筋间距406mm，保护层厚度72mm。
Ⅲ级C型：φ20主筋间距200mm，φ10架立钢筋及φ8箍筋间距250mm，上下片钢筋间距404mm，保护层厚度73mm。
隧道工程仰拱施工技术交底
ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01隧道二衬钢筋布置5.2.1钢筋连接⑴拱墙环向主钢筋采用双面焊接方式连接，焊接长度不不不小于5d，仰拱环向主筋和纵向施工缝环向主筋采用单面焊接方式连接，焊接长度不不不小于10d。
钢筋搭接焊焊缝高度h≥0.3d,焊缝宽ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01技术交底书ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01。
隧道仰拱安全技术措施交底模板
一、交底目的为确保隧道仰拱施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将隧道仰拱安全技术措施进行交底。
二、施工背景隧道仰拱施工是隧道施工的重要环节，关系到隧道结构的稳定性和安全性。
为确保施工顺利进行，以下为隧道仰拱施工安全技术措施交底。
三、安全技术措施1. 人员培训与教育（1）对施工人员进行隧道仰拱施工安全操作规程培训，确保每位施工人员掌握安全操作技能。
（2）对新进场人员进行安全知识教育和考核，合格后方可上岗。
2. 施工现场管理（1）施工前，对施工现场进行安全检查，确保现场安全设施完善，无安全隐患。
（2）施工现场设置安全警示标志，提醒施工人员注意安全。
3. 施工机械设备（1）确保施工机械设备完好，定期进行维护保养。
（2）使用符合国家标准的施工机械设备，并配备必要的安全防护装置。
4. 施工工艺与操作（1）仰拱施工前，应根据围岩条件、地质情况和设计要求，制定合理的施工方案。
（2）仰拱开挖过程中，采用半断面开挖，严格控制超挖和欠挖。
（3）仰拱初期支护采用钢架、钢筋网、喷射混凝土等材料，确保支护结构稳定。
（4）仰拱模筑混凝土施工，采用整体浇筑，一次成型，确保混凝土质量。
5. 防水措施（1）仰拱施工过程中，做好防水处理，防止地下水渗漏。
（2）仰拱施工完成后，进行防水检测，确保防水效果。
6. 施工安全防护（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工现场设置安全通道，确保施工人员安全通行。
（3）施工过程中，注意高空作业安全，防止坠落事故。
7. 应急处理（1）施工现场配备必要的安全防护用品和应急物资。
（2）发生安全事故时，立即启动应急预案，及时组织救援。
四、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，严格执行。
2. 施工人员应认真学习并掌握安全技术措施，提高安全意识。
3. 施工现场管理人员应加强对施工过程的监督检查，确保安全措施落实到位。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。
(施工方案)仰拱施工技术交底
（施工方案）仰拱施工技术交底(可以直接使用，可编辑优秀版资料，欢迎下载）施工技术交底书重庆市轨道交通一号线（沙坪坝—大学城段)工程中梁山隧道仰拱施工方案中建五局重庆市轨道交通一号线中梁山隧道工程项目经理部第一章编制依据及原则1.1编制依据:1。
1.1与业主签订的中标合同文件；1.1.2北京城建设设计研究总院提供的施工图;1。
1。
3地形、地质及环境条件的实地调查和复核资料；1。
1。
4本合同段实施性施工组织设计编写大纲.1。
1.5《铁路隧道施工规范》（TB1 4-2002）1.1。
6《铁路隧道工程施工质量验收标准》(TB10417—2003)1。
1。
7《锚杆喷射混凝土支护规范》（GB50086-2001)1.1.8《地下工程防水技术规范》（GB50108-2001）1.1。
9《钢筋机械连接通用技术规程》（JGJ107—2003）1。
2.0《混凝土外加剂应用技术规范》（GB50119-2003）1.2。
1 我公司在地铁及地下工程施工方面成熟的施工技术及施工管理经验。
1.2 编制原则：遵循招标文件、设计文件、施组、质量标准等规定，严格按照有关规定条款进行施工组织、运作，确保工程按照规定要求达标，即质量、安全、工期、文明施工、环境保护、工程成本等的最佳组合；1。
2。
2强化内部管理、提高技能素质，依靠科技，精心施工，合理安排，严格按照项目法管理原则进行操作，实现工程成本与管理的最佳组合。
1.2。
3以保质保量、安全稳妥为指导思想。
针对现场各部位的实际情况作相应的加强处理.第二章、工程概况中梁山隧道是重庆市轨道交通一号线(沙坪坝～大学城段)双碑北站～赖家桥站区间的一部分，两侧与高架桥线路连接，隧道进口起点里程为K23+808。
000，隧道出口终点里程为K28+137。
000，全长约4.329km，是目前国内城市轨道交通领域拟建的最长山岭隧道，属长大山岭隧道，隧道工程地质条件复杂,基本集中了破碎带、地下水量大、涌水、突泥、溶洞、瓦斯等不良地质条件，施工难度大，不可预见性强成为了本项目的最大特点.第三章、施工准备3。
铁路隧道仰拱及仰拱填充施工作业技术交底
⑵施工前必须清除隧底虚碴、淤泥和杂物,超挖部分应采用同级混凝土回填.
⑶仰拱混凝土应整体浇筑一次成型，填充混凝土应在仰拱混凝土终凝后浇筑，填充混凝土强度达到5Mpa后允许行人通过，达到设计强度的100％后允许车辆通行。
酒后作业
一般
加强教育,禁止酒后作业
环境因素辨识及环保要求见表8.2.1。
表8。2.1环境因素辨识及环保要求
序号
环境影响因素辨识
环保要求
1
粉尘污染
1、在拌合场地及洞内施工位置洒水降尘;2、加强通风，改善洞内环境
2
噪声影响
车辆夜间和清晨在途经村庄时严禁鸣笛
3
施工污水污染农田及水源
每循环施工完毕后严禁在现场或路上清洗混凝土输送车,必须回到拌合场地内清洗，生产污水必须经过沉淀过滤后方可排放
①钢架的型号、间距及钢架纵向连接钢筋的规格、间距及连接符合设计要求。
②仰拱钢架与边墙钢架的连接应符合设计要求,特别应注意仰拱钢架与连拱式隧道中隔墙基底处的连接一定要采取板式连接.严禁将无板的钢架端头直接紧顶中隔墙基底的砼部位.
③仰拱钢架应用冷弯机弯制成符合弧度要求的形状。严禁将整榀钢架做成几段折线形的钢架。
④仰拱填充混凝土采用拌和站集中供料，混凝土运输车运送，人工配合栈桥浇筑。
⑴仰拱顶面高程和曲率应符合设计要求，高程允许偏差为±15mm。
检验数量：施工单位每一浇筑段检查一个断面.
检验方法：水准测量,自动断面仪测量。
⑵混凝土结构表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
隧道仰拱施工技术交底
隧道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同等级混凝土回填。
2、仰拱的整体浇筑应采用防干扰作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。
3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。
且仰拱混凝土与仰拱填充混凝土分开浇筑。
严禁仰拱与填充混凝土一次浇筑。
4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。
二、施工工艺开挖前先将仰拱位置测放出来，然后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防止开挖深度不够。
开挖完成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。
（二）钢筋施工开挖完成后，根据测量放线的位置布置仰拱钢筋，钢筋施工要求如下：1、钢筋接头的布置应符合规定要求。
2、钢筋的交叉点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。
3、除设计有特殊规定者外，箍筋应与主筋垂直。
4、钢筋绑扎必须保证各种钢筋的保护层厚度。
5、仰拱左右端头关模时，必须把钢筋留出接头。
（三）混凝土施工1、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。
模板内的杂物、积水和钢筋上的污垢须清理干净。
模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。
浇筑混凝土前，应检查混凝土的均匀性和坍落度。
2、自高处向模板内倾卸混凝土时，为防止混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过2m，不发生离析为准；当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落。
混凝土堆积高度不得超过lm.3、混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝或能重塑前浇筑完成上层混凝土。
在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，保持水平分层。
混凝土分层浇筑厚度根据捣实方法确定，使用插入式振动器浇筑厚度不大于30cm，用表面振动器浇筑层厚度25cm，人工捣实浇筑层厚度不大于15cm。
(完整版)隧道仰拱施工技术交底
8）模板安装允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
1
边墙脚平面位置及高程
±15
尺量
2
起拱线高程
±10
3
拱顶高程
+10
0
水准测量
4
模板表面平整度
5
2m靠尺和塞尺
5
相邻浇筑段表面高低差
±10
尺量
9）预埋件和预留孔洞的允许偏差和检验方法
序号
±20
5
钢筋保护层厚度
±10；－5
尺量两端、中间各2处
17）仰拱砼采用拌和站集中拌和,由砼运输车运至施工现场进行浇筑。
18）砼的浇筑顺序为先浇筑仰拱的最底部,由下至上依次浇筑,砼捣固应采用插入捣固棒进行捣固,捣固应遵循快插入慢提出的原则,捣固棒的移动间距为不大于45cm为宜,捣固时间以砼表面平坦,不再有汽泡冒出，不在显著下沉，表面泛浆和表面形成水平为准。
技术交底
工程名称
新建铁路北京至沈阳段客专TJ-4标
分部(分项)工程
交底项目
仰拱施工
图纸名称、图号
见下文
1、 交底范围：
二、仰拱施工技术要求
1仰拱开挖前必须完成钢架锁脚锚管，软弱围岩每循环进尺不得超过3m。
2仰拱开挖前应通知测量人员对隧道中线及标高进行施工放样,在接到测量人员签字齐全的测量技术交底后根据测量人员放样点线进行开挖。并埋设必要的高程控制点及中线护桩.以备立模检查用。
+15；0
2
预埋件
中心位置
3
外露长度
+10，0
21）底板、仰拱混凝土应分段连续浇筑，一次成型，不留纵向施工缝。
隧道仰拱施工技术交底
地道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等除去干净，并用高压风将隧底吹洗干净，超挖应采用相同级混凝土回填。
2、仰拱的整体浇筑应采用防搅乱作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。
3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。
且仰拱混凝土与仰拱填充混凝土分开浇筑。
严禁仰拱与填充混凝土一次浇筑。
4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。
二、施工工艺仰拱开挖测量放样仰拱喷混支护绑扎钢筋钢筋弯制加工拌制 C35 砼关挡头模板安设橡胶止水带、预备埋管件铺筑 C35 砼仰拱（一）仰拱开挖开挖前先将仰拱地址测放出来，此后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防范开挖深度不够。
开挖达成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。
（二）钢筋施工开挖达成后，依照测量放线的地址部署仰拱钢筋，钢筋施工要求以下：1、钢筋接头的部署应吻合规定要求。
2、钢筋的交织点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。
3、除设计有特别规定者外，箍筋应与主筋垂直。
4、钢筋绑扎必定保证各种钢筋的保护层厚度。
5、仰拱左右端头关模时，必定把钢筋留出接头。
（三）混凝土施工1、浇筑混凝土前，对付支架、模板、钢筋和预埋件进行检查，并做好记录，吻合设计要求后方可浇筑。
模板内的杂物、积水和钢筋上的污垢须清理干净。
模板如有缝隙，应填塞严实，模板内面应涂刷脱模剂。
浇筑混凝土前，应检查混凝土的均匀性和坍落度。
2、自高处向模板内倾卸混凝土时，为防范混凝土离析，从高处直接倾卸时，其自由倾落高度不宜高出 2m，不发生离析为准；当倾落高度高出 2m 时，应经过串筒、溜管或振动溜管等设施下落。
混凝土积聚高度不得高出 lm.3、混凝土按必然厚度、序次和方向分层浇筑，在基层混凝土初凝或能重塑前浇筑达成上层混凝土。
在倾斜面上浇筑混凝土时，应从低处开始逐层扩展高升，保持水均分层。
隧道仰拱施工技术交底
序号
项目
允许偏差（mm）
检验方法
1
边墙平面位置
±10
尺量
2
拱部高程
±30；
水准测量
3
边墙、拱部表面平整度
8
2m靠尺检查或自动断面仪测量
20）预埋件和预留孔洞的允许偏差和检验方法
序号
项目
允许偏差（mm）
检验数量
检验方法
1
预留孔洞
中心线位置
15
施工单位
全部检查
尺量
尺寸
4衬砌
1）仰拱混凝土施工前清除基底虚渣、淤泥、积水和杂物。
2）仰拱和地板混凝土强度达到5Mpa后行人方可通行，达到设计强度的100%后车辆方可通行。
3）混凝土运输、浇筑及间歇的全部用时不得超过混凝土的初凝时间。
4）初期支护、防水板、二次衬砌之间应相互密贴，防水板与二次衬砌之间空隙应通过预留孔回填注浆，注浆应在衬砌混凝土达到设计强度后方可进行。
15）机械连接接头长度为35d（d为纵向受力钢筋的较大直径）且不小于500mm。
16）钢筋安装及保护层的允许偏差和检验方法。
序号
名称
允许偏差（mm）
检验方法
1
双排钢筋的上排钢筋与下排钢筋间距
±5
尺量两端、中间各1处
2
同一排中受力钢筋水平间距
拱部
±10
边墙
±20
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
2）开挖完成后应及时初喷混凝土，混凝土终凝到下一循环爆破作业间隔不得小于3h。
3）喷射混凝土施工的同时在45cm*35cm*12cm或45cm成10cm*10cm*10cm的立方体试件，在标准条件下养护至28d进行试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底
工程名称
新建铁路北京至沈阳段客专TJ-4标
分部(分项)工程
交底项目
仰拱施工
图纸名称、图号
见下文
1、 交底范围：
二、仰拱施工技术要求
1仰拱开挖前必须完成钢架锁脚锚管，软弱围岩每循环进尺不得超过3m。
2仰拱开挖前应通知测量人员对隧道中线及标高进行施工放样,在接到测量人员签字齐全的测量技术交底后根据测量人员放样点线进行开挖。并埋设必要的高程控制点及中线护桩.以备立模检查用。
15）机械连接接头长度为35d（d为纵向受力钢筋的较大直径）且不小于500mm。
16）钢筋安装及保护层的允许偏差和检验方法。
序号
名称
允许偏差（mm）
检验方法
1
双排钢筋的上排钢筋与下排钢筋间距
±5
尺量两端、中间各1处
2
同一排中受力钢筋水平间距
拱部
±10
边墙
±20
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
项目
允许偏差（mm）
检验数量
检验方法
1
预留孔洞
中心线位置
10
施工单位
全部检查
尺量
尺寸
+10，0
2
预埋件
中心位置
3
外露长度
+10，0
10）钢筋原材料进场试验合格后，方可使用。
11)钢筋加工允许偏差和检验方法。
序号
名称
允许偏差（mm）
检验方法
1
受力钢筋顺长度方向的全长
±10
尺量
2
弯起钢筋的弯折位置
20
3
5）钢架安装间距允许偏差±100mm，横向间距±50mm，高程±50mm，垂直度±2°。
3喷射混凝土
1）喷射混凝土采用湿喷工艺，回弹料严禁重复使用。
2）开挖完成后应及时初喷混凝土，混凝土终凝到下一循环爆破作业间隔不得小于3h。
3）喷射混凝土施工的同时在45cm*35cm*12cm或45cm*20cm*12cm的模型内，当混凝土达到一定强度后，加工成10cm*10cm*10cm的立方体试件，在标准条件下养护至28d进行试验。
箍筋内净尺寸
±3
12）钢筋镦粗和滚扎直螺纹机械连接接头每500个接头为一批，不足500个也按一批计。每批抽检10%的接头进行校核，且不少于20个。
13）钢筋接头应设置在承受应力较小处，并应分散布置。“同一区段”内钢筋接头的截面面积，机械连接不应大于50%，轴心受拉构件不得大于25%。
14）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍。
3开挖完成后，初期支护及时封闭成环，封闭位置距离掌子面不得大于35m。
4初期支护完成后，及时报监理工程师验收合格后方可进行喷射混凝土施工。
5仰拱采用栈桥整体一次性浇筑施工，仰拱填充在仰拱混凝土终凝后方可施做。
6施工前,应将隧底虚渣,杂物,泥浆,积水等清除干净,并用高压风枪将隧底吹洗干
净。
7仰拱超前于防水层铺设的距离宜保持1～2倍以上二次衬砌循环作业长度。
8仰拱的整体浇筑应采用防干扰作业栈桥等架空设施,以保证作业空间和新浇筑
的砼结构不受损坏。
9隧底开挖后应及时施做仰拱,仰拱砼应整体浇筑一次成型,不得分部浇筑。填充砼应在仰拱砼终凝后进行。
10仰拱填充砼强度达到5MPa后方允许行人通行,达到设计强度的100%后方允许车辆通行。
11为防止仰拱曲度不够，浇筑仰拱混凝土时必须支设内模且采用仰拱固定桁架固定措施，防止模板上浮。
±20
5
钢筋保护层厚度
±10；－5
尺量两端、中间各2处
17）仰拱砼采用拌和站集中拌和,由砼运输车运至施工现场进行浇筑。
18）砼的浇筑顺序为先浇筑仰拱的最底部,由下至上依次浇筑,砼捣固应采用插入捣固棒进行捣固,捣固应遵循快插入慢提出的原则,捣固棒的移动间距为不大于45cm为宜,捣固时间以砼表面平坦,不再有汽泡冒出，不在显着下沉，表面泛浆和表面形成水平为准。
25）拆模后每浇筑段蜂窝深度不大于5mm，长度不大于10mm，最多不超过5处。
六、安全注意事项
1、施工作业人员要经项目培训考核合格后持证上岗。
2、所有施工人员必须戴安全帽。
3各种机械均按相应机械操作规程进行，各种机械操作人员不得疲劳作业，班前不得饮酒。
4、搬运钢筋要注意附近有无障碍物、电线等，防止钢筋在回转时碰撞电线发生触电事故。
7）模板拆除、移动、就位时不得损坏、刮蹭原有混凝土面。
8）模板安装允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
1
边墙脚平面位置及高程
±15
尺量
2
起拱线高程
±10
3
拱顶高程
+10
0
水准测量
4
模板表面平整度
5
2m靠尺和塞尺
5
相邻浇筑段表面高低差
±10
尺量
9）预埋件和预留孔洞的允许偏差和检验方法
序号
5）模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须打磨清理光滑并均匀涂刷隔离剂。浇筑混凝土前，模板内的积水和杂物应清理干净。
6）二次衬砌在初期支护变形稳定前施工，拆摸时的混凝土强度应达到设计强度的100%；在初期支护变形稳定后施工的，拆模时的混凝土强度达到8Mpa，拆模后应及时保湿养护。
5、砼振捣设备应有漏电保护开关，设备使用前必须检查，达到完好状态。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破电线，造成触电。
6、检查、维修砼机械时应停机停电。
7、仰拱上的运输道路应搭设栈桥，栈桥承载力应满足通行机械车辆的运输要求
10、施工用电采用一机一闸一保护，并应符合国家施工用电的有关规定。
五、施工质量技术标准
1仰拱开挖
1）仰拱开挖轮廓和底部高程须符合设计要求，石质坚硬岩石个别突出部分（每1㎡不大于㎡）侵入衬砌应小于5cm。
1）基底内无积水、浮渣。
2钢架制作及安装
2）弯制钢架时，各节长度不应大于4m。
3）钢架节点焊接长度应大于4cm，且对称焊接。
4）钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。
4）喷射混凝土终凝2h后，及时进行养护，养护时间不少于14d。
4衬砌
1）仰拱混凝土施工前清除基底虚渣、淤泥、积水和杂物。
2）仰拱和地板混凝土强度达到5Mpa后行人方可通行，达到设计强度的100%后车辆方可通行。
3）混凝土运输、浇筑及间歇的全部用时不得超过混凝土的初凝时间。
4）初期支护、防水板、二次衬砌之间应相互密贴，防水板与二次衬砌之间空隙应通过预留孔回填注浆，注浆应在衬砌混凝土达到设计强度后方可进行。
19）混凝土结构尺寸允许偏差和检验方法
序号
项目
允许偏差（mm）
检验方法
1
边墙平面位置
±10
尺量
2
拱部高程
±30；
水准测量
3
边墙、拱部表面平整度
8
2m靠尺检查或自动断面仪测量
20）预埋件和预留孔洞的允许偏差和检验方法
序号
项目
允许偏差（mm）
检验数量
检验方法
1
预留孔洞
中心线位置
15
施工单位
全部检查
尺量
尺寸
+15；0
2
预埋件
中心位置
3
外露长度
+10，0
21）底板、仰拱混凝土应分段连续浇筑，一次成型，不留纵向施工缝。
22）仰拱填充混凝土不得与仰拱混凝土同时浇筑，仰拱填充混凝土浇筑前应清除仰拱表面的杂物和积水。
23）仰拱、仰拱填充的高程，仰拱的曲率，仰拱填充横向坡度2%,高程允许偏差为±15mm。
24)混凝土结构表面应密实平整、颜色均匀，严禁有露筋、孔洞、疏松，不得有麻面、缺棱掉角等缺陷。
12为确保仰拱钢筋位置，采用钢筋定位模具。
13为提高仰拱及填充混凝土的端面质量、施工缝（伸缩缝）止水带的安装质量，仰拱端模配置拼装式定型弧形钢模、仰拱固定桁架、仰拱填充端模配置可调节整体式弧形钢模。

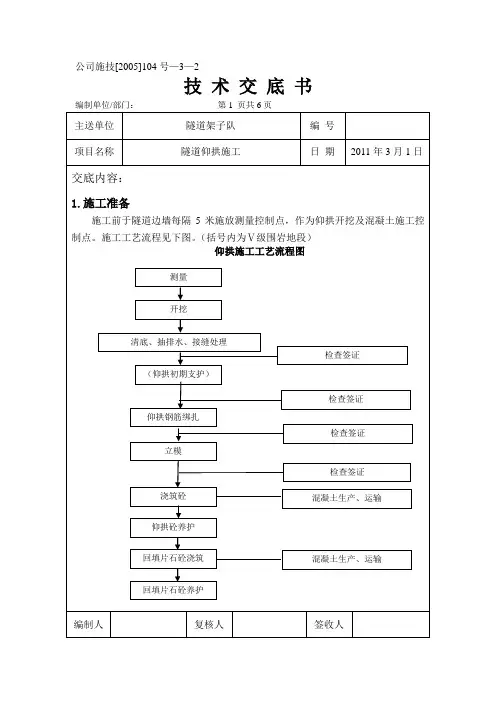

三、施工工艺流程图
仰拱及仰拱填充施工作业流程框图
四、仰拱施工断面图
深埋中心水沟段衬砌填充断面
