电气控制柜设计、安装调试及维修的优化对策

电气控制柜设计、安装调试及维修的优化对策摘要：伴随着现代化社会的发展，制造行业、电力行业也不断创新自身设备生产技术，能够更好的满足社会生产与人们生活的使用需求，电力设备自动化控制是电力行业现代化发展的主要表现，通过电力控制柜能够有效保证电气设备的安全运行，减少设备在使用过程中的安全隐患，从而能够有效提高用户的使用体验，所以电气控制柜的使用具有较强的现实意义。

本文通过阐述电气控制柜的设计、安装调试以及维修工作的要点，有助于充分发挥电气控制柜的使用功能，提高电气控制柜对电气设备进行自动化控制的稳定性，并提出了加强复合型专业技术人才队伍建设、充分发挥信息化技术的作用、完善电气控制柜运行的监管体系等优化措施，以此来提高电气控制柜的应用效率，充分提高制造业生产加工质量，从而实现制造行业与电力行业的协调发展。

关键词：电气控制柜；设计；安装调试；维修1 引言电气设备的使用有利于提高人们的生活水平，并满足社会生产及人类生活的用电需求，具有较强的应用价值，而电气控制柜可通过加强对多个电气设备的控制来保障用户的使用安全性，有利于促进电力行业的健康发展。

而电气控制柜的设计、安装调试以及维修工作中，仍存在一定的运行问题，难以延长电气控制柜的生命周期，也给电气控制柜的安全运行造成了一定的阻碍。

本文旨在研究电气控制柜设计、安装调试以及维修工作的要点，并针对其中存在的问题给出相应的解决措施，以此提高电气控制柜运行质量，从而推动电力行业与制造行业的共同发展。

2 电气控制柜设计、安装调试及维修要点2.1 电气控制柜的设计工艺在电气控制柜的设计工作中，设计人员应当充分了解电气控制柜的运行逻辑与控制原理，并结合安装区域的分布特点来设计相应的电气控制柜。

由于电气控制柜内部管道数量较多，为确保安装的精确度，设计人员需要加强与安装人员的联系，测量各个孔位的安装区域，从而能够保障电气控制柜的正常运行[[1]]。

设计过程中，应当将电气控制柜的主电路垂直于电源电路，这样才能保证控制电路能够在两层电源之间垂直画出，实现电路的顺利运行，能够更加高效安全地加强对电气设备的控制与管理。

配电柜安装与调试技巧

配电柜安装与调试技巧配电柜是工业生产中重要的电气设备之一，其安装与调试对于保障生产正常运转具有重要意义。

在过去的一段时间里，我作为一名电气工程师，参与了多个配电柜的安装与调试工作。

通过这些经验，我总结了一些配电柜安装与调试的技巧，以供今后的工作参考：一、设计前的准备在进行配电柜的设计前，需要了解电气负荷、设备需求和工作环境等要素。

为了确保安装和调试的顺利进行，有几个准备工作需要完成：1. 方案设计：根据实际需求，设计出满足电气负荷的配电柜方案。

这包括选择适当的电器元件、内部布线和外部接线方式等。

2. 现场勘查：在安装配电柜之前，对现场进行勘查，了解周围环境和电气线路分布，保证配电柜的合理布置和电路连接。

3. 材料准备：根据设计方案，准备所需的电器元件、电缆、接线端子、配线槽等材料和工具。

二、安装过程中的注意事项1. 安全第一：在进行配电柜的安装过程中，必须严格遵守安全操作规程，戴好必要的防护用品。

确保周围环境没有可燃、易爆等危险物质。

2. 准确接线：对于每个电器元件和接线端子，必须清楚了解其正常的接线方法。

在接线过程中，需要注意准确连接相应的电源、负载和控制信号。

3. 端子的固定：在连接电缆和导线时，需要确保端子连接牢固，不松动。

使用正确的扭矩工具来保证固定力度的准确。

4. 整齐布线：配电柜内部线路应该整齐有序，避免交叉、搭接和乱放等情况。

使用配线槽等辅助工具能够有效提高线路布线的美观度和可维护性。

5. 标识清晰：在配电柜内部，所有电器元件、电缆和接线端子都要做好清晰的标识。

这样可以方便维修和故障排除。

三、调试阶段的技巧与经验1. 逐步启动：在进行配电柜的调试过程中，需要逐步启动各个电器元件和设备，分步骤检查其工作状态。

这样能够有效排除特定元件引起的问题。

2. 参数校准：对于配电柜内的调节器、保护器等设备，需要根据具体要求进行相应的参数校准。

确保设备能够按照预定的工作范围和保护条件进行运行。

3. 故障排除：在调试过程中，可能会出现一些故障和异常情况。

电气控制柜体及电气设备安装操作规程

电气控制柜体及电气设备安装操作规程电气控制柜体及电气设备的安装是工程建设中的重要环节，合理可靠的安装操作规程能够确保电气设备的正常运行和安全使用。

下面是为您总结的电气控制柜体及电气设备安装操作规程。

一、安全准备：1. 操作人员必须熟悉电气设备的安装操作规程，具备相关的电气知识和技能，并佩戴好个人防护用品。

2. 安全工具和设备应检查完好，确认可正常使用。

二、准备工作：1. 根据电气设备的工作电压、额定电流、功率等参数，选用合适的控制柜体，并检查其完整性。

2. 准备好电线、电缆、接线端子、固定螺丝等安装所需材料和配件。

3. 根据控制柜体和电气设备的尺寸和安装要求，预留好安装孔位和布线孔位。

三、安装控制柜体：1. 检查控制柜体的外观和内部结构，确认无明显损坏或缺陷。

2. 将控制柜体安放在预留好的位置上，用水平仪测量并调整其水平度和垂直度。

3. 使用螺丝将控制柜体固定在安装位置上，确保控制柜体牢固可靠。

四、安装电气设备：1. 根据电气设备的安装要求，选取合适的安装位置，并进行标记。

2. 检查电气设备的外观和内部结构，确认无损坏和缺陷。

3. 将电气设备安装在预留好的位置上，使用螺丝将其固定。

4. 进行电气设备的接线操作，根据电气设备的接线图和接线要求进行正确的接线连接。

5. 使用绝缘套管、护套等材料对接线部位进行绝缘保护，并确保接线紧固可靠。

五、布线和连接：1. 根据电气设备的布线要求，在控制柜体内进行电源线、信号线等的布线工作。

2. 使用合适的电缆槽、电缆托架等辅助材料进行布线，确保电线、电缆的整齐和安全。

并避免相互干扰和短路现象。

3. 进行电线、电缆的连接，确保连接处的电气接触良好，可靠稳定。

六、调试和测试：1. 安装完毕后，进行整体的检查和清洁工作，确保控制柜体内外清洁无异物。

2. 进行各项电气设备的功能调试和测试，确保其正常工作和安全使用。

七、安装验收：1. 在安装完成后，进行安装验收工作，由专业的验收人员检查安装是否符合要求。

2023年电气控制柜体及电气设备安装操作规程

2023年电气控制柜体及电气设备安装操作规程第一章总则第一条为确保电气控制柜体及电气设备安装的质量和安全，制定本规程。

第二条本规程适用于2023年电气控制柜体及其内部电气设备的安装、调试和验收。

第二章安装前的准备工作第三条安装前，必须确定电气控制柜体的安装位置、固定方式以及散热条件。

第四条安装前，必须对电气设备进行全面检查，确保其无损坏或松动现象。

第五条安装前，必须了解电气设备的技术参数和安装要求，确保符合相关标准。

第六条安装前，必须清理安装现场，确保无杂物和灰尘。

第三章安装过程第七条安装电气控制柜体时，必须采取合适的起吊工艺和器械，确保安全可靠。

第八条安装电气设备时，必须按照电气设备的安装要求进行固定和连接。

第九条安装电气设备时，必须保持设备之间的间距，确保通风良好。

第十条安装电气设备时，必须保证设备与导线的连接牢固可靠。

第十一条安装电气设备时，必须进行接地，确保设备的安全性。

第十二条安装过程中，必须遵守相关安全规范，确保人身和设备的安全。

第四章安装后的调试第十三条安装完成后，必须进行系统级联调试，确保各个电气设备的正常工作。

第十四条安装完成后，必须进行设备和线路的绝缘测试，确保绝缘性能良好。

第十五条安装完成后，必须进行设备的开合试验，确保设备的正常运行。

第十六条安装完成后，必须进行设备的负载测试，确保设备的稳定性和可靠性。

第五章安装验收第十七条安装完成后，必须按照相关标准和规范进行验收。

第十八条验收时，必须对电气设备、接线和接地进行全面检查。

第十九条验收时，必须进行设备和线路的测试，确认符合技术要求。

第二十条验收时，必须进行设备的试运行，检查设备的运行状态和稳定性。

第二十一条验收合格后，方能正式投入使用。

第六章附则第二十二条违反本规程的行为，将依法追究责任。

第二十三条本规程自发布之日起施行，并于2023年底失效。

以上是2023年电气控制柜体及电气设备安装操作规程，共计3000字。

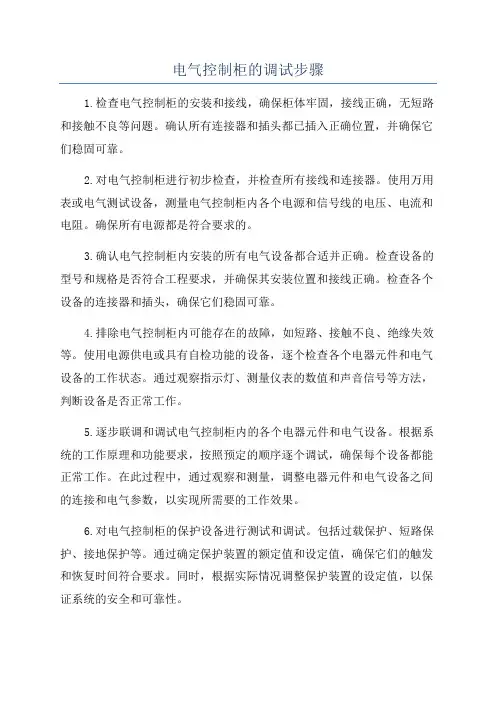

电气控制柜的调试步骤

电气控制柜的调试步骤1.检查电气控制柜的安装和接线，确保柜体牢固，接线正确，无短路和接触不良等问题。

确认所有连接器和插头都已插入正确位置，并确保它们稳固可靠。

2.对电气控制柜进行初步检查，并检查所有接线和连接器。

使用万用表或电气测试设备，测量电气控制柜内各个电源和信号线的电压、电流和电阻。

确保所有电源都是符合要求的。

3.确认电气控制柜内安装的所有电气设备都合适并正确。

检查设备的型号和规格是否符合工程要求，并确保其安装位置和接线正确。

检查各个设备的连接器和插头，确保它们稳固可靠。

4.排除电气控制柜内可能存在的故障，如短路、接触不良、绝缘失效等。

使用电源供电或具有自检功能的设备，逐个检查各个电器元件和电气设备的工作状态。

通过观察指示灯、测量仪表的数值和声音信号等方法，判断设备是否正常工作。

5.逐步联调和调试电气控制柜内的各个电器元件和电气设备。

根据系统的工作原理和功能要求，按照预定的顺序逐个调试，确保每个设备都能正常工作。

在此过程中，通过观察和测量，调整电器元件和电气设备之间的连接和电气参数，以实现所需要的工作效果。

6.对电气控制柜的保护设备进行测试和调试。

包括过载保护、短路保护、接地保护等。

通过确定保护装置的额定值和设定值，确保它们的触发和恢复时间符合要求。

同时，根据实际情况调整保护装置的设定值，以保证系统的安全和可靠性。

7.测试和调试电气控制柜的控制系统。

包括控制逻辑、信号传输和处理等。

通过在触摸屏、面板和仪表上操作，或通过远程通信系统控制柜内的设备，测试系统的各种控制功能。

确保控制系统能够准确地感知输入信号，正确地判断和执行控制逻辑，并正确地输出控制信号。

8.对整个电气控制柜系统进行全面测试和调试。

包括对整个系统的功能和性能进行综合测试。

通过运行各种测试用例和场景，模拟实际工作情况，验证系统的稳定性、可靠性和安全性。

在测试过程中，记录并分析各种测试数据和异常情况，找出问题的原因并进行修复。

9.对电气控制柜进行最终验收和调试。

PLC电气控制柜的安装与调试

PLC电气控制柜的安装与调试PLC电气控制柜的安装与调试1.安装2.调试3.安装与调试注意事项结论参考文献引言随着现代工业的发展，PLC电气控制柜已经成为了工业自动化控制的核心设备。

它能够实现设备的自动化控制，提高生产效率，降低生产成本。

本文将详细介绍PLC电气控制柜的安装与调试，以帮助工程师们更好地理解和掌握PLC电气控制柜的使用方法。

1.安装PLC电气控制柜的安装需要注意以下几点：1.1 安装地点应该干燥、通风、温度适宜，避免阳光直射和潮湿环境。

1.2 安装时应该避免与其他设备相互干扰，避免电磁干扰和机械干扰。

1.3 安装时应该按照设备说明书的要求进行安装，避免误操作和损坏设备。

2.调试PLC电气控制柜的调试需要注意以下几点：2.1 调试前需要检查设备是否安装正确，电气连接是否正确，避免出现电气故障。

2.2 调试时应该按照设备说明书的要求进行操作，避免误操作和损坏设备。

2.3 调试时应该注意观察设备的运行状态，及时发现问题并解决。

3.安装与调试注意事项在安装和调试PLC电气控制柜时，需要注意以下几点：3.1 安装和调试前需要做好必要的准备工作，包括设备的选型、安装环境的准备等。

3.2 安装和调试时需要严格按照设备说明书的要求进行操作，避免误操作和损坏设备。

3.3 安装和调试后需要做好设备的维护和保养工作，保证设备的正常运行。

结论PLC电气控制柜是现代工业自动化控制的核心设备，它具有抗干扰强、可扩展、工作性能稳定等特点。

在安装和调试PLC电气控制柜时，需要注意安装环境的准备、设备的选型、严格按照设备说明书的要求进行操作等事项，以保证设备的正常运行。

参考文献1] ___。

PLC电气控制柜的安装与调试[J]。

电气技术。

2010(12): 49-52.2] ___。

PLC电气控制柜的安装与调试技巧[J]。

电子技术应用。

2011(6): 144-146.3] ___。

PLC电气控制柜的安装与调试注意事项[J]。

电气设备控制系统的安装与调试

电气设备控制系统的安装与调试电气设备控制系统的安装与调试是一个非常重要的环节，其质量直接影响设备的使用效果和使用寿命。

本文将从设备安装前的准备工作、现场布线、安装电气控制柜、设备调试等方面进行分析和说明。

一、设备安装前的准备工作1. 检查设备现场布置情况，确定电气控制柜的安装位置和控制线路的布置方案，确保现场布置符合设备要求。

2. 查看电源电压，确定设备电气控制柜的额定电源电压。

3. 检查现场环境，确保安装环境干燥、通风，并且环境温度符合设备要求。

4. 确定设备的接地方案，确保设备接地可靠。

二、现场布线1. 根据设备控制线路图确定现场布线方案。

2. 安装控制电缆及电缆桥架，注意保持线缆的整齐、美观，避免弯曲或挤压。

3. 接线端子应紧固有序，避免存在松动、跨线等现象。

三、安装电气控制柜1. 按电气控制柜布局图进行布线、安装及地线接地，确保控制柜内部布线整洁、接线可靠。

2. 接线前应先检查控制柜内部电气元件安装位置，如断路器、接触器、继电器等，确保安装正确无误。

3. 接线时应确保电气控制柜内无电，避免发生电击等意外事故。

4. 接线完成后，应进行外观检查，确保电气控制柜外表美观、工整，无杂物无尘土，缺陷或损坏情况。

四、设备调试设备调试是非常重要的一步，需要严格按照操作步骤进行，以减少设备运行过程中出现问题的概率。

1. 设备启动前，应先进行线路检查，以确保控制柜内部所有配电线路都已经接地、紧固，避免存在短路或者安全隐患。

2. 根据设备的运行程序进行设备运行测试，以确保设备能够按照程序正常运行。

3. 设备启动后，要注意观察设备运行情况，如有异常情况应及时进行处理。

4. 设备模块调试时，要先进行模块的导线连通和模块接口的接线，确保每个模块之间连接正确可靠。

5. 调试过程中不要让任何人进入设备操作区，以确保安全。

6. 每次调试结束后应清理现场，注意存储各种电线电缆，避免乱放乱堆。

总之，电气设备控制系统的安装和调试非常重要，需要按照操作规程严格进行操作，以确保设备运行稳定、安全可靠。

电气设备控制系统的安装与调试

电气设备控制系统的安装与调试电气设备控制系统是现代工业生产中必不可少的一部分，它能够监控和控制各种电气设备，保障生产线的正常运行。

安装与调试是电气设备控制系统投入使用前的重要环节，下面我们来介绍一下电气设备控制系统的安装与调试流程。

一、安装前的准备工作1.确定安装位置：根据生产线的具体情况和工艺要求，确定电气设备控制系统的安装位置，保证设备安装后的布局合理，并且方便日后的维护和操作。

2.准备设备及工具：准备好需要安装的控制系统设备，包括主控制柜、PLC、变频器、接线端子等，同时准备好所需的安装工具和材料。

3.检查设备完整性：检查所购买的设备是否完整，若有损坏或遗漏，及时联系供货商解决。

4.制定安装计划：根据设备安装的具体情况和技术要求，制定详细的安装计划，包括安装步骤、安装人员及时间安排等。

二、安装过程1.安装控制柜：首先安装主控制柜，确认柜体水平并且固定牢固，接通地线并接好电源线。

2.安装PLC及相应模块：根据设备布置图，按照正确的位置安装PLC及相应模块，确保正确接线并牢固固定。

3.安装变频器及控制面板：根据实际情况，安装变频器及控制面板，连接好控制线路，做好固定和接地工作。

4.接线及接地：按照电气原理图的要求，对各个设备进行接线和接地，确保接线准确牢固，并且接地稳定可靠。

5.系统联调：安装完成后，需要进行电气系统的联调，确保各个设备之间的信号传输正常，并且可以实现联动控制。

6.设备调试：完成联调后，对各个设备进行单独调试，包括PLC逻辑程序的编写和调试，变频器参数的设置及控制功能测试等。

三、调试及验收1.系统调试：对整个电气设备控制系统进行系统调试，确保系统的稳定性和可靠性。

2.功能测试：对各个设备进行功能测试，按照生产线的实际工艺要求，模拟各种情况，测试设备的各项功能。

3.验收测试：对电气设备控制系统进行全面的验收测试，包括主控制柜的运行状态、PLC程序的执行情况、变频器的工作稳定性等。

电气设备安装调试方案

电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后，应在规定的期限内作验收检查，并应符合以下要求：（1）包装及密封良好。

（2）开箱检查型号、规格应符合设计要求，设备无损伤，附件、备件齐全。

（3）产品的技术文件齐全。

（4）按标准要求检查外观应合格。

（5）箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所，对有特别规定的装置性设备和电气元件，应按规定保管；在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。

（6）施工中的安全技术措施，应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。

与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量，应符合国家现行的建筑工程施工及验收标准中的有关规定。

（7）设备安装用的紧固件，应用镀锌制品，并宜承受标准件。

（8）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。

（9）箱、盘、柜的施工，应符合国家现行的相关标准、标准的规定。

3、具体规定（1）低压开关柜的安装必需按施工图的平面布置、排列进展。

（2）低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。

根底型钢出地面抹面高度按设计要求执行，中置式成套高压开关柜按产品技术要求执行。

（3）根底型钢〔包括变压器〕电缆沟支架应牢靠接地。

（4）柜、箱、屏单独或成列安装时，其垂直度、水平度偏差及盘面偏差，柜间接缝的允许偏差应符合下表的要求。

柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕＜2.5相邻两柜顶部＜2 水平偏差成列柜顶部＜5相邻两柜边＜1 盘面偏差成列柜面＜5柜〔屏、盘〕间接缝＜2 （5）电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕，确定电缆沟电缆的数量型号规格，按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。

电气控制柜的调试步骤

电气控制柜的调试步骤一、调试前的准备工作1 ）调试前必须熟悉电气设备与电气系统的性能，掌握调试的方法和步骤。

2 ）清理电气控制柜内及周围的环境。

3 ）做好调试前的检查工作，检查的主要内容如下：第一，对照原理图、接线图，检查各电器元件安装位置是否正确，外观是否整洁、美观；柜内、外接线是否正确，连接线截面积选择是否合适，且连接可靠；检查线号、端子号有无错误；所有电器元件的触头接触是否良好；电动机有无卡壳现象；各种操作机构、复位机构是否灵活、可靠；保护电气的整定值是否符合要求；指示和信号装置能否按要求正确发出信号；如有电磁吸盘，应检查其吸力能否满足要求，且去磁效果要好。

第二，绝缘检查。

用500V 兆欧表检查导线的绝缘电阻，应不小于7MΩ检查电动机的绝缘电阻，应不小于0.5MΩ。

第三，检查电器动作是否符合电气原理图的要求；有联锁装置电路时，试验联锁是否满足原理图的要求；有夹紧、升降装置时，要开展夹紧、升降试验，试验时要与装配和操作人员一起配合，防止损坏夹紧、升降机构或电动机。

第四，检查各开关按钮、行程开关等电器元件，应处于原始位置；调速装置的手柄应处于最低速位置。

二、电气控制柜的调试在开展上述准备工作且确认无误后，可开展试车和调整工作。

1、空操作试车断开主电路，接通电源开关，使控制电路空操作，检查控制电路的工作情况。

如操作各按钮，检查其对接触器、继电器的控制作用以及自锁、联锁功能是否符合要求，特别要验证急停器件的动作是否正确；如有行程开关，可用带绝缘手柄的工具操作行程开关，检查其控制作用；如有时间继电器，应检查并调整其延迟时间，使其符合机床要求；此外还要观察电器有无异常现象，若有异常情况，必须立即切断电源查明原因。

2、空载试车在空操作试车根底上，接通主电路，即可开展空载试车。

在空载试车时，应先点动检查各电动机的转向是否正确，转速是否符合要求；调整好热继电器等保护电器的整定值；检查各指示信号及照明灯是否完好；检查电磁吸盘的吸力能否满足要求以及去磁效果如何。

电控柜的安装调试

一、【电控柜的安装调试】1，按照图纸接好各电机、接近开关、电磁换向阀的引线。

2，扳动控制柜电源开关到通电位置，盘面上直流电压表、控制电压表、AB相电压表均有读数，否则检查电路。

3，观察各机构接近开关动安装位置是否合适，可用扳手或铁板靠近各个接近开关并打开触摸屏限位状态界面，观察相应指示灯是否亮，如：测试模筐上位，相应模筐上位指示灯应亮，否则检查接近开关的位置、距离，或更换。

详见《触摸屏使用说明》。

上述各显示均正常时，可进行手动及自动作业，否则应先排除故障，以免造成机械损伤。

二、【手动操作步骤】1、开启电源开关，此时各电压表有读数；2、将自动/手动转换开关扳到手动状态；3、启动油泵电机；4、本控制系统具有完善的自琐互锁功能，各个动作之间相互制约，只有满足条件才能有相应动作。

三、【触摸屏的使用说明】3.1触摸屏的主窗口触摸屏的主窗口，也就是开机窗口，常称为欢迎屏。

它是进入各分窗口的主要途径。

3.2工作流程点击可进入工作流程说明窗口。

此窗口主要显示了本套砖机的主要工作流程，以便于用户手动操作。

此窗口上设有“返回主屏”按钮，用户可点击退出当前窗口，返回主窗口。

如下图所示：3.3限位状态点击可进入限位状态窗口，现场十个接近开关的工作状态在这个窗口上都有显示。

对应得每竖行汉字的上面都有一个指示灯，黑色为常态，白色为工作状态。

用户可根据现场机械的动作或位置对照此窗口上的显示来判断某个接近开关的好、坏，以便及时更换。

本套系统在自动运行之初，其初始位置是压头在上位，模筐在上位，料箱在后位，送板在后位，所以在自动运行时这几个相应得指示灯应亮，否则就有异常，必须马上检查各个接近开关的好坏。

为方便操作和节省时间，此窗口下方还设置了通往其他窗口的按键，用户可直接点击进入而不用返回主窗口。

其窗口如图所示：3.4按钮控制按钮控制是触摸屏里的一套手动操作程序，其功能等同面板上的手动按钮。

用户通过点击图标即可完成相应得动作，非常方便。

电气控制柜体及电气设备安装操作规程范本

电气控制柜体及电气设备安装操作规程范本1. 安全注意事项1.1 在开始安装电气控制柜体及电气设备之前，操作人员应仔细阅读并熟悉本安装操作规程，确保能够正确操作，避免人身伤害和设备损坏。

1.2 在进行任何安装工作前，必须确认供电已经切断，且用合适的工具和装备进行操作。

1.3 在进行电气设备的安装时，应确保设备支撑稳定，避免设备倾倒造成伤害。

1.4 在所有电气设备安装完成后，必须进行必要的接地和绝缘测试，确保设备的安全可靠性。

2. 控制柜体安装2.1 控制柜体安装前，应先检查柜体外观是否完好无损，确认没有变形、裂纹等问题。

2.2 控制柜体的安装要求垂直、水平，并且与墙体有适当的距离以便进行后续的接线工作和维护。

2.3 控制柜体的固定应使用适当的固定螺栓、垫片和螺母，确保稳固可靠。

3. 电气设备安装3.1 在安装电气设备之前，应检查设备的外观是否完好无损，确认没有变形、破损等问题。

3.2 电气设备的安装位置应符合设计要求，并且与相邻设备保持一定的间距，以方便设备的散热和维护。

3.3 电气设备的接线应符合电气图纸和规范要求，并使用合适的导线和端子进行连接。

3.4 在进行电气设备的连接前，应确认设备的电源已切断，并进行必要的安全措施，避免触电和短路事故发生。

3.5 在接线完成后，应对接线部分进行必要的绝缘处理，确保安全可靠。

4. 面板操作及测试4.1 在进行面板操作前，应确认电气设备已经接通电源，并进行必要的安全措施，避免触电事故发生。

4.2 在操作过程中，应按照设备的操作说明进行正确操作，避免误操作导致设备故障。

4.3 在测试设备功能前，应对设备进行必要的预热和检查，确保设备在正常工作状态下进行测试。

4.4 在进行设备功能测试时，应使用合适的测试工具和仪器，记录测试结果并进行必要的调整和修正。

5. 安全和质量检查5.1 在所有安装工作完成后，应对安装的电气控制柜体和电气设备进行全面的安全和质量检查。

5.2 检查项包括但不限于：接线是否正确，接地是否良好，绝缘是否合格，设备固定是否牢固等。

高压低压配电柜的电气设备安装与调试要点

高压低压配电柜的电气设备安装与调试要点在电力系统中，高压和低压配电柜起着重要的作用，用于分配和控制电能。

为了确保安全和可靠性，电气设备的安装与调试是至关重要的环节。

本文将介绍高压低压配电柜电气设备的安装与调试要点。

一、安装要点1. 安全措施：在进行安装前，必须确保所有相关的电源已经切断，并遵循正确的安全操作规程。

2. 安装位置：高压低压配电柜应安装在干燥、通风和无腐蚀性气体的场所，避免阳光直射。

柜体应与地面保持一定的距离，以便于维护和检修。

3. 密封性：配电柜要求具备良好的密封性能，以防止灰尘、湿气和其他有害物质的侵入。

安装时要确保柜门、接地线和其他关键部位的密封性。

4. 线缆连接：在安装过程中，应正确连接高压低压电缆，确保连接牢固可靠。

应使用合适的绝缘套管和端子，避免电缆短路和漏电。

5. 接地系统：配电柜的接地系统是确保人身安全的重要因素。

安装时，应确保接地线连接牢固，与接地系统连接可靠。

二、调试要点1. 电气连线检查：在进行调试前，要对所有电气连线进行检查，确保连接正确无误。

检查时应注意线缆的绝缘状况和接地情况，确保不会出现电气故障。

2. 电器元件检查：对于配电柜内的电器元件，如断路器、接触器、保护装置等，应检查其工作状态和参数设置是否符合要求。

根据电气图纸进行检查，并进行必要的调整和配置。

3. 保护装置设置：配电柜需要设置各种保护装置，如过流、短路、漏电等。

在调试过程中，要对这些保护装置进行测试和调整，确保其能够准确、可靠地工作。

4. 人机界面测试：根据配电柜的设计和要求，对人机界面进行测试和调试，包括触摸屏、显示屏、按钮等。

确保操作简便、灵活，并且反应准确可靠。

5. 系统功能测试：在完成以上调试工作后，需要对整个高压低压配电柜的系统功能进行全面测试。

包括电能分配、控制功能等方面，确保系统正常运行和性能稳定。

三、注意事项1. 专业技术人员：安装和调试工作必须由具备相关专业知识和经验的技术人员进行。

电气控制柜调试流程及注意事项

电气控制柜调试流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、电气控制柜调试前的准备工作1. 确保电气控制柜的安装位置符合设计要求，周围环境应满足设备运行要求，如通风、散热、防尘等。

电气控制柜体电气设备安装操作规程

电气控制柜体电气设备安装操作规程
1. 设备安装前，应仔细检查电控柜的外部装饰是否完好，柜门上的铰链、锁扣与紧固件等是否强固。

必须核对设备清单、图纸及说明书等以保证安装正确、完整。

2. 电控柜的接线箱、变压器、继电器及控制元件等设备，应安装在相应的托杆和支持架上，通过螺栓及螺母、铆接、焊接等方式与柜体紧密固定。

3. 电气控制柜的接线，应按照设计图及说明书进行，接线前应核对接线图，着色、编号及电缆管路要与设计一致，接头不得使用太阳系列端子，接头必须使用型号及规格相同的连接件。

4. 线路接口应采用端子条，各线夹紧力应一致，无鬼畜情况，每个接线端子上大于两根线应使用隔板隔离，板子长短应与接线端子的长度一致。

5. 控制柜中电气设备应正确绝缘并牢固地安装，绝缘材料应符合规定和要求。

对于可拆卸设备应检查、确保拆装方便。

6. 进、出柜电缆应在设置线槽、悬挂吊夹，在设配有隔板的挂件间接引入，布线整齐、直线、并穿过线槽。

每个电缆上需要特别标识开出的功能。

7. 各项设备的负载电流及工作温度需在规定额定范围内，并在接线后使用检查表及检查工器具进行检查，防止电气或机械问题。

8. 设备安装完工后，应进行绝缘测试及出现接线故障的地方需进行短路测试以保证安装的可靠稳定性。

测试用品应符合相关部门规定，并做到严格按照要求操作。

电气控制柜安装标准

电气控制柜安装标准电气控制柜作为工业生产中不可或缺的重要设备，其安装质量直接关系到生产线的正常运转和安全性。

因此，制定和遵守电气控制柜安装标准显得尤为重要。

本文将从几个方面介绍电气控制柜的安装标准，以期为相关从业人员提供一些参考和指导。

首先，电气控制柜的安装位置应选择在通风良好、干燥、无腐蚀性气体和有害物质的场所。

安装位置应远离高温、火源和振动，同时要保证操作人员的安全和便利。

在安装时，应按照设备的相关图纸和说明书确定安装位置，并留出足够的操作空间。

其次，电气控制柜的安装应符合相关的机械强度和稳定性要求。

安装时，应采取固定支架或地脚螺栓等方式，确保控制柜在使用过程中不会晃动或倾斜。

同时，要保证电气控制柜与周围设备的连接牢固可靠，不得出现松动或脱落的情况。

另外，电气控制柜的线缆布线应符合国家标准和相关规定。

在布线时，要根据设备的功率和电流大小选择相应的导线规格，并保证导线的绝缘性能良好。

布线过程中，要注意避免导线之间的相互干扰和交叉，确保信号传输的稳定和可靠。

此外，电气控制柜的接地和绝缘工作也是安装过程中需要重点关注的内容。

接地工作应符合相关标准和规定，确保设备在使用过程中能够有效地排除漏电和静电，保障操作人员的安全。

同时，绝缘工作也是至关重要的，要保证设备的绝缘性能符合要求，避免因绝缘不良导致的漏电和短路等问题。

最后，电气控制柜的安装调试工作也是安装过程中的重要环节。

在安装完成后，应进行相关的调试工作，确保设备的各项功能正常运转。

同时，要对设备的安全保护装置进行全面检查和测试，确保在设备发生故障时能够及时有效地切断电源，保障人身和设备的安全。

总之，电气控制柜的安装标准是保证设备安全运行和生产效率的重要保障。

只有严格遵守相关的安装标准和规定，才能保证设备的安全性和可靠性。

希望本文所述内容能够为相关从业人员提供一些参考和帮助，确保电气控制柜的安装质量和安全性。

PLC电气控制柜的安装与调试

PLC电气控制柜的安装与调试系部：-学生姓名：-专业班级：-学号：-指导教师：-2016年5月日声明本人所呈交的 PLC电气控制柜的安装与调试，是我在指导教师的指导和查阅相关著作下独立进行分析研究所取得的成果。

除文中已经注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期： 2010年3月20日本文所涉及到的PLC电气控制柜，它具有抗干扰强、可扩展、工作性能稳定等特点，能够非常好的实现网络性能，不仅能完成过程的自动化控制，还能实现设备的自动化控制，已经逐渐成为了现代工业的核心与灵魂。

对于PLC电气控制柜，本文对它的安装与调试进行了详细介绍。

关键词：电气控制柜；安装；调试【abstract】This paper involved the PLC electrical control cabinet, it has strong anti-interference, extensible, stable performance, etc. It can achieve the perfect network performance, not only can finish the process automation control, but also can achieve the automation control equipment. And it has gradually become the core and soul of the modern industry. For PLC electrical control cabinet, this paper mainly introduces deals with its installation and commissioning in detail.key words : electrical control cabinet; Installation; debugging目录 (1)引言 (1)一、PLC电气控制柜的介绍 (2)（一）PLC电气控制柜的组成结构 (2)（二）PLC控制柜的优点 (2)二、PLC控制柜的安装和使用要求 (3)（一）PLC控制柜的安装环境和使用要求 (3)（二）PLC电气控制柜的安装过程 (3)三、接线前的准备 (6)四、PLC电气控制柜的接线规范 (6)（一）电气控制柜的一次线布局 (6)（二）控制柜的二次线布局 (7)（三）柜子面板上的布局 (7)（四）最后的工作 (7)五、控制柜的调试 (8)（一）调试前的准备工作 (8)（二）控制柜的功能检测 (8)（三）进口侧低压力时 (8)（四）调试过程中的故障 (9)总结 (10)谢辞 (11)参考文献 (12)近些年来现代工业技术得到了很大的进步与革新，供电系统领域中对于电气控制柜的使用也不断扩大了，电气控制柜所起到的作用逐渐增大，特别是目前的许多城市不断建立新的工厂以求发展经济，这样的情况下对于控制柜的需求就更多了，由于现在的工厂中的线路布置大多数原则都是使用线路集中控制。

电气控制柜的七大安装步骤以及相关知识汇总

电气控制柜的七大安装步骤以及相关知识汇总电气控制柜的七大安装步骤以及相关知识汇总一、电气元件的安装按照电气元件明细表配齐电气设备和元件，安装步骤如下。

1.掌握线路工作原理的前提下，绘制出电气安装接线图。

2.检查电气元件的质量。

检查电气元件外观是否完好、各接线端子及紧固件是否齐全、操作机构和复位机构的功能是否灵活、绝缘电阻是否达标等。

3.底板选料与剪裁。

底板可选择2.5~5mm厚的钢板或5mm厚的层压板等，按电气元件的数量和大小、摆放位置和安装接线图确定板面的尺寸。

4.电气元件的定位。

按电气产品说明书的安装尺寸，在底板上确定元件安装孔的位置并固定钻孔中心。

选择合适的钻头对准钻孔中心进行冲眼。
