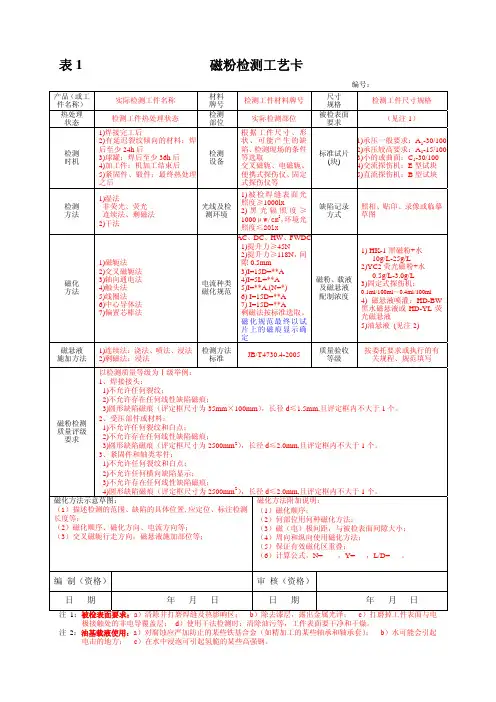

磁粉检测工艺卡的编制(通用部分)表1承压设备磁粉检测工艺卡
。
注1:被检表面要求:
a、清除并打磨焊缝及热影响区。
b、除去漆层,露出金属光泽。
c、打磨掉工件表面与电极接触处的非电导覆盖层。
d、使用干法检测时:清除油污等,工件表面要干净和干燥。
注2:油基载液使用:
A、对腐蚀应严加防止的某些铁基合金(如经过加工面某些轴承或轴承套)
B、;
C、水可能会引起电击的地方。
D、在水中浸泡可能引起氢脆的某些高强度钢;
E、油基载液可填写“LPW-3号煤油”。
注3:偏置芯棒法:
交流电I=(8~15)D中D=d+2T,每次有效监测区宽度约为4d,重叠10%。
注4:安全防护:
A、检测现场应设灭火器,用于防火。
B、检测现场应有良好的通风,
C、^
D、进容器内检测,要有进罐作业票,使用电器、照明用电应使用安全电压,并
要办用电作业票。打磨等作业要办动火票。
E、容器外设专人监护。
\
表2承压设备磁粉检测操作要求及主要工艺参数
磁粉检测工艺卡编制(例题)
有一低温贮罐,如图所示,基本情况如下:
1))
2)设计压力:
3)材质:09MnNiDR
4)工件规格:φ2800×8000×18(mm)
5)介质:丙烯
6)设计温度:-45℃
7)焊后要求整体热处理、水压试验和气密试验
按JB/标准对A、B1、B2、C、D五道焊接接头进行磁粉检测,验收级别:Ⅰ级自选条件:CJE交流电磁轭、CXE交叉磁轭、标准试片(A1-15/100、A1-30/100、A1-60/100)、Fe3O4黑磁粉,YC2荧光磁粉,LPW-3号煤油。
{
编制承压设备磁粉检测工艺卡
—
特种设备磁粉检测工艺卡编号:MT-01
产品或工件名称&
低温储罐
材料牌
号
09MnNiDR
规格尺
寸
φ2800×8000×18mm
热处理状
态/
检测部
位
】
A、B1、B2、C、D焊缝及
热影响区,100%检测
被检表
面要求
清除并打磨焊缝及热影响区表面
检测时机热处理后检测设
备
CXE交流电磁轭
CXE交叉磁轭
:
标准试
块(片)
A1-30/100
检测方法荧光、湿法:连
续法
光线及
检测环
境
黑光福照度≥1000μW
/cm2;环境光照度≤
20Lx
缺陷记
录方式
采用照相法、录像法和可剥性
塑料薄膜等方式,并应用草图
记录缺陷标示
'
磁化方法磁轭法
交叉磁场法
电流种
类磁化
规范
AC
提升力≥45N
提升力≥118N ,间隙
0.5mm
磁粉、载
液及磁
悬液配
制浓度
YC2荧光磁粉;LPW-3号煤油
0.5g/L~2g/L
磁悬液施加方法浇法/喷法
质量验
收标准
JB/
合格级
别
Ⅰ级
磁粉检测质量评级要求1)不允许存在任何裂纹
2)不允许存在任何线性缺陷磁痕
3)圆形缺陷磁痕(评定框35mm×100mm)长径d≤1.5mm,且在评定框内不大于1个
磁化方法示意图:
磁化方法附加说明:
1)A 焊缝用交叉磁轭磁化
2)B1、B2焊缝用交叉磁轭磁化,由上而下行
走。
3)C、D焊缝用可变角度交流电磁轭,在垂直
或平行焊缝的两个方向磁化,磁极间距L≥
75mm,保证有效磁化区重叠,在磁化时施加
磁悬液。
4)磁化规范最终以A1-30/100标准试片上磁
痕显示确定。
编制XXX MT-Ⅱ审核XXX PT-Ⅱ(检测责任工程师)批准单位技术负责人
日期XX年XX月XX日日期XX年XX月XX日日期XX年XX月XX日
