长虹空调维修技术手册
上海长虹空调维修-长虹空调厂家维修-长虹空调常见故障维修知识

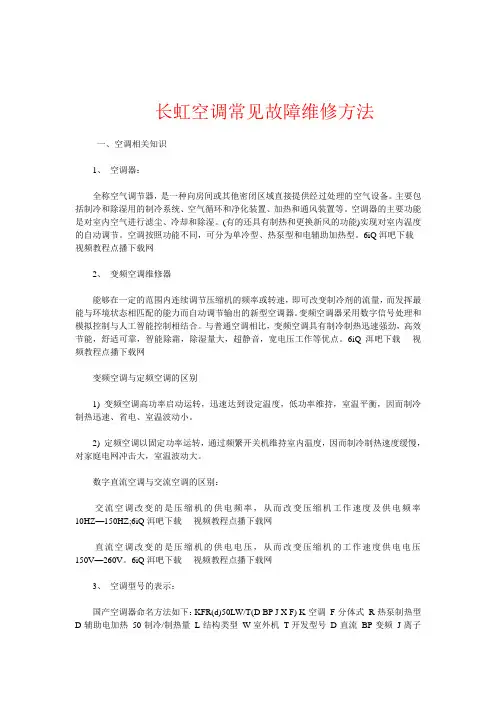

长虹空调常见故障维修方法一、空调相关知识1、空调器：全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。
主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。
空调器的主要功能是对室内空气进行滤尘、冷却和除湿。
(有的还具有制热和更换新风的功能)实现对室内温度的自动调节。
空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。
6iQ洱吧下载- 视频教程点播下载网2、变频空调维修器能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。
变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。
与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。
6iQ洱吧下载- 视频教程点播下载网变频空调与定频空调的区别1) 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。
2) 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。
数字直流空调与交流空调的区别：交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10HZ—150HZ;6iQ洱吧下载- 视频教程点播下载网直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150V—260V。
6iQ洱吧下载- 视频教程点播下载网3、空调型号的表示：国产空调器命名方法如下：KFR(d)50LW/T(D BP J X F) K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子(L—结构类型代号中：“L”-柜式，落地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”-嵌入式;"D”-吊顶式)6iQ洱吧下载- 视频教程点播下载网4、空调器的制冷量/制热量：1) 空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量2) 空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
长虹空调维修技术手册
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料库 精通维修下载站 ：/
资料来源：国内最大的维修资料
空调系统操作维护手册
空调系统设备使用、维护、保养及维修手册指南目录目录 (1)操作说明1 日常操作要求在参看竣工图纸、系统图、自控接线及原理图、电控图、设备表等的同时，还必须阅此说明，方能操作此空调系统，确保操作无误。
启动设备前，所有设备、管道、风阀、防火阀等均需严格检查，以保证其安装、状态、开关位置均符合设计和实际需要。
所有带电部分均有足够绝缘和接地保护。
另外，应再次确定于准备启动的设备旁边，没有工作人员站立，以避免发生意外。
每天工作（适用于所有机电设备）1.检查电动机之电压和电流的数值。
2.检读供水及回水系统的温度和压力表数值。
3.检视有否不正常震动和噪音。
4.检查系统、设备等的渗漏和漏水、油情况。
2 制冷系统操作冷冻机组自身配置自动温度控制，在操作时可以手动控制及通过中央自动控制DDC来操控。
1、开启冷却循环水系统手动及电动阀。
2、开启冷却塔散热风机。
3、开启冷却水泵。
4、开启冷冻水手动及电动阀。
5、开启冷冻水泵。
6、开启冷冻机组。
如欲停止系统，则操作相反并在停止冷机后延时停止水泵即可。
当冷冻机组运行时，冷冻机械自动温控冷冻供水温度和设定值比较，以保持出水温度。
3供热系统操作操作流程热交换器及热水泵可以手动控制及自动DDC控制。
系统启动程式如下：1、开启热交换器一次侧电动阀。
2、开启热水泵。
如欲停止系统，则操作相反即可。
当热交换器使用时，感应出水温度，控制高温热水电动阀调节，使一次侧水温度保持在设定值。
4新风处理机及空调处理机操作新风和空调处理机组的壳体是由镀锌钢板制成，并于双层钢板中配备保温及消音材料。
风机为双进风后倾双吸离心式，冷、热冻盘管由铝翅管制成，并装置在坚固的支架及冷凝水浅盘之上。
每台机组均配备空气过滤网，带门闩的门，以便更换过滤网及维修之用。
新风处理机操作机组操作控制系统包括电动调节阀及温感器。
并由电子控制器，输出控制讯号往电动调水阀门、调节冷冻水或热水流量，从而维持所设定的室内温度。
新风和空气处理机组启动前，应再次检查皮带、电动机及电线接头能符合设计要求，每一机组的电动机就地控制屏均备有“本控、停止、遥控“的选择。
120924长虹变频空调室内机电路原理与维修
四川长虹空调技术研究所 邓健
目录
一、变频挂机室内机原理框图 二、变频挂机室内机电路原理与维修
1、开关电源电路 2、红外遥控接收电路 3、温度传感器的输入电路 4、复位电路 5、光线检测电路 6、PG电机控制电路 7、PG电机AC（交流）过零检测电路 8、PG电机反馈检测电路 9、PG电机维修
F5 压机排气温度传感器 检测范围：-30 ～
故障
130 ℃ 25℃ 60K
特别注意压缩机排气温度传感器和其它温度传感器不一样。
4、 复位电路
二、变频挂机室内机电路原理与维修
复位波形图
作用：当电源电压低于微处理器的工作电压时，会给微处理器带 来无法预料的后果，通常是死机、程序跑飞、SRAM（静态存储器） 丢失数据等。复位芯片就是保持微处理器处于非工作状态，直到电 源电压达到一定的电平并保持稳定为止。
目录
三、变频柜机室内机电路原理与维修
1、KFR-72L/ZHW(W1-H)+2精确控温室内接线图 2、KFR-72L/ZHW(W1-H)+2精确控温触摸按键原理图 3、变频柜机通用开关电源原理图
四、用遥控代码辅助维修 五、变频空调维修实例 六、已修正的软件问题
一、变频挂机室内机原理框图
二、变频挂机室内机电路原理与维修
二、变频挂机室内机电路原理与维修
9、PG电机维修
PG电机故障代码：F0
维修原则
故障原因不外乎电机内部原因和外部原因： ●电机内部原因：线圈断路、短路；反馈用霍尔器件坏。 ●电机外部原因：主板坏，主要有可控硅调速电路、AC过零检测电路、 PG电机反馈电路、电机电容坏、以及电机与主板的连接问题。
简易维修方法：
二、变频挂机室内机电路原理与维修

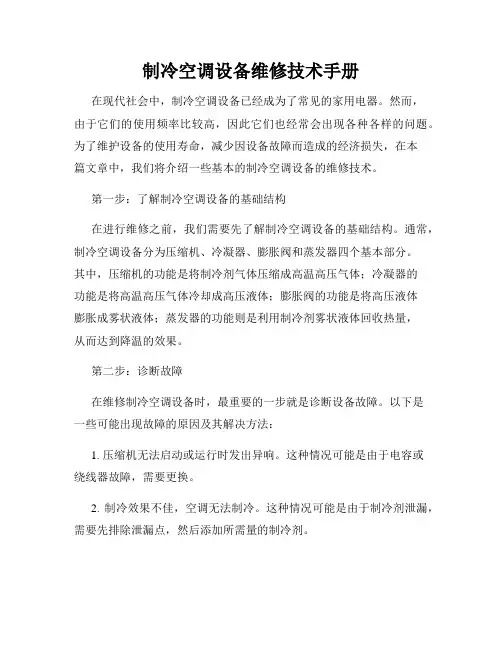

制冷空调设备维修技术手册
制冷空调设备维修技术手册在现代社会中，制冷空调设备已经成为了常见的家用电器。
然而，由于它们的使用频率比较高，因此它们也经常会出现各种各样的问题。
为了维护设备的使用寿命，减少因设备故障而造成的经济损失，在本篇文章中，我们将介绍一些基本的制冷空调设备的维修技术。
第一步：了解制冷空调设备的基础结构在进行维修之前，我们需要先了解制冷空调设备的基础结构。
通常，制冷空调设备分为压缩机、冷凝器、膨胀阀和蒸发器四个基本部分。
其中，压缩机的功能是将制冷剂气体压缩成高温高压气体；冷凝器的功能是将高温高压气体冷却成高压液体；膨胀阀的功能是将高压液体膨胀成雾状液体；蒸发器的功能则是利用制冷剂雾状液体回收热量，从而达到降温的效果。
第二步：诊断故障在维修制冷空调设备时，最重要的一步就是诊断设备故障。
以下是一些可能出现故障的原因及其解决方法：1. 压缩机无法启动或运行时发出异响。
这种情况可能是由于电容或绕线器故障，需要更换。
2. 制冷效果不佳，空调无法制冷。
这种情况可能是由于制冷剂泄漏，需要先排除泄漏点，然后添加所需量的制冷剂。
3. 空调漏水。
这种情况可能是由于冷凝器排水管路堵塞，需要清洗管路。
4. 空调噪音过大。
这种情况可能是由于蒸发器或冷凝器散热器脏污，需要清洗。
第三步：维修当确定了故障原因后，我们就需要进行维修。
以下是一些可能在制冷空调设备维修中用到的工具和步骤：1. 工具：螺丝刀、扳手、钳子等手工工具。
2. 步骤：- 关闭电源。
- 拆卸故障部位。
- 更换故障部件。
- 安装故障部位，注意紧固螺丝的力度。
- 重新连接电源。
总之，在维修制冷空调设备时，我们需要先了解设备的基本结构，并进行故障诊断。
一旦确定了故障原因，我们就需要进行维修。
需要记住的是，维修时需要注意安全，并使用正确的工具和设备。
维修结束后，我们还需要对设备进行测试，以确保其正常运行。
长虹“DFS”系列单相柜式空调单元电路分析与检修(上)
长虹“DFS ”系列单相柜式空调单元电路分析与检修（上）□瞿贵荣张凤娥长虹“DFS ”系列单相柜式空调，主要包括KFR-51 LW/DFS 、KFR-60LW/DFS 、KFR-71LW/ DFS 等热泵空调及 KF-51LW/FS 、KF-60LW/FS 、 KF-71LW/FS 等单冷空调。
该系列空调控制电路由辅助电源、主控电路、操作显示电路及遥控器组成。
主控电路采用通用电控板，再利用机型选择开关与 不同型号的空调相匹配。
主控电路以高集成度大规 模8位微处理器（CPU ）为核心构成，由I/O 接口对各输入信号进行采样，通过处理和比较，发出指令8-A Z L +4A Z L +甲A S +C LIS -83®-S 8>S M A 03-Z LIOA O S$±L二Z O T±{X.08二S4控制继电器，驱动压缩机、室外风机、电磁四通阀、加热器、室内加速风机、风栅及电子集尘器等执行 机构动作，从而实现室内温度和湿度的调节控制。
“DFS ”系列定速空调不需要大功率直流电源，而采用变压器降压型集成稳压式直流电源，电路原理如图1所示。
1. 市电输入抗干扰电路AC220V 交流市电经接插件XS201引入主控电路板，经电流保险F201（5A/250V ）后分为两路：一路经XS202送至电源变压器T1初级;另一路为交流主负载提供工作电源AC.L 和AC.No C201、C202、RC201、L201用于高频消噪滤波，吸收电网窜入的高频干扰及尖峰脉冲，确保空调供电平稳。
压敏电阻RV201是输入过压及错相保护元件，市电输入正常时，其阻值甚大（680kQ ）,对电源电路无影响。
当因雷电、电网打火产生脉 冲高压或误将AC380V 电压引入时.RV201阻值迅速减小到数欧至数十欧，相当于短路状态,F201因过流而熔断，保护主控电路元件。
2. 整流稳压电路A o a 'v s o cLO O C O L 3Z 8辅助电源电路由电源变压器T1降压、桥式整流、电容电感滤波及三端固定稳压集成等电路组成，有七组电压输出。
长虹 20寸 LT2059 中文维修手册
液晶屏幕
PC功能 电视功能 外接输入
屏幕大小
20” TFT 液晶屏幕
长宽比
4:3
分辨率
640 x 480 (VGA)
显示区 垂直)
域
(
水
平
x
408mm
x
306mm
像素间距
0.21mm x 0.63mm
显示颜色
1670 万色
对比度比率
450:1
亮度
480 cd/㎡
可视角度
140度（水平）/ 130度（垂直）
3.1 遥控器说明
电源 按这个按钮可以打开/关 闭电视。电视不会完全 断电，除非关闭交流电 源开关或者拔下电源插 头。
节目: 按 + 或 -（或 或 键）可以切换电视频 道。
音量 按 + 或 –（或◄或► 键） 可以调整声音音量 大小。
0~9/100 (数字按钮) 用来选择电视频道。
丽音 用来选择TV模式声音制 式，可以选择单声道、 立体声、语言I、语言 II 。
可以通过选择任一选项来调整画面的清晰度。 5. 自动调整：将PC画面自动调整为最佳画面。 6. 解析度资讯：提示当前PC输入信号分辨率。 7. 色温：此选项为用户提供了四种色温选项：冷色、正常、暖色和用户设定，您可以根据自己
需要来选择这冷色、正常及暖色三种色温，也可以通过自己手动调整用户设定中红色、绿色、 蓝色（因为只有在用户设定模式红、绿、蓝三色才可以被调整）。 8. 重置：用于恢复图像设定中内容为出厂模式。 输入源为 TV、AV、S-VIDEO 模式时，如下图:
外的其它输入时，显 示输入源信息。 (3)显示的信息会在5秒钟 后自动消失。
返回 用来显示前一次选择的电 视频道
冷暖机及空调维修手册
冷暖机及空调维修手册一、高压故障：控制面板报高压故障一般分为两类：1、水路造成的（氟路）。
2、电控造成的。
怎么区分呢？我们合上开关主机通电，控制面板立刻报高压故障，或者压缩机还没有启动就报高压故障，一般为电控系统问题；如果压缩机正常工作几分钟或者更长一段时间，控制面板报高压故障，或者平时正常工作，偶然间出现高压故障，一般为水路问题。
另外高压开关失灵也报高压故障。
怎么解决高压故障？首先我们解决电控系统问题产生的高压故障：检查高压开关是否损坏、高压开关线路是否断裂，如有损坏更换高压开关；检查水温探头是否损坏或者线路损坏，如有损坏更换；如果高压开关和水温探头及其线路均正常，基本判定主板问题，打开机盖，短接主板高压，还是报高压故障，那就是主板问题。
更换主板。
▪接下来我们来解决水路造成的高压故障：第一种情况：无论当前水温多少度，开机1~5分钟左右，显示高压故障，且系统高压表数值比较高，一般会高于3.0MPa(R22)或者4.0MPa(R410A)，D大多数都是水路不同造成。
▪①缺水（条件循序可以爬到水箱上观察循环水量）。
▪②水管堵（阀门，过滤器，气堵，水泵排气等）。
▪第二种情况：水温较低时压力正常，机组运行很长一段时间，水温较高时出现高压故障，压力表接近或高于3.0MPa。
▪①水泵流量不足。
（水泵小了，时间长了，里面堵了或者结垢等）▪②管路太长，弯头太多▪③换热器结垢(水质差，钙镁离子含量高，结垢快，可以用TDS测试笔测试一下)▪④系统堵（一般出厂之前测出来）▪处理方法：无万用表的情况下定高压▪处理方法：若没有万用表检测高压开关，短接主板高压，然后开机运行启动后观察氟系统高压表的数值，若系统高压表一直往上走，一直快到 3.0MPa（R22），此时说明水系统堵（氟路也有可能），若压力平稳正常，也比较低，说明高压开关、高压开关线路或主板出问题。
二、低压故障三、一.氟系统。
四、二.电控部分。
五、第一种情况：漏氟或者堵。
长虹变频空调KFR40G
长虹变频空调ＫＦＲ４０Ｇ／ＢＭ不开机的维修长虹空调故障快查表机型序号整机故障现象印制板故障现象故障位号"KFR-36GW/D（KFR-35GW/WDS与其基本相同）"1 不通电不通电D1-D4、D5、D6、D9短路，IC6短路，保险管开路2 无风电机不转DC10变质3 无风电机抖动，无+8.2V 调节R284 压缩机工作一会停机无压缩机CT电流CT1开路大清快EQ系列1 不通电（通电指示灯不亮）不通电C1、C4、C19变质，T1、R4、R60开路，VDZ2、D3、VD4、VD6、VD3、VD2、VD16、VD17、VC1短路2 无风遥控大电机不转VD1、VD15、D6、V3、R10失效3 工作一会停机，指示灯闪工作一会电机停，指示灯闪V2变质4 不工作不通电（无晶振电压）C10、C11变质"KFR-28GW/BP模块（KFR-28GW/BMF同）"1 室外压缩机不启动压机不动模块短路或参数失调及开路2 外机不工作外机不通电E2失效，BT1、R2开路，Z1短路"KFR-28G/BP（KFR-28G/BMF同）室内主板"1 不停机通电室内电机就转C503、IC203失效2 不通电不通电F504、RL401失效3 室内机不工作电机不转DQ201失效KFR-28W/BMF1 室外机不工作不通电F101、F102、RT201开路，K505失效2 室外压缩机不工作压缩机不启动D303、D301失效，R504、R509开路，D403、T202失效3 外机不工作（无通讯）外机不动L102、C207、C205、D400、D402失效，D303失效KFR-28W/BP1 室外风扇不转风机不转C501变质，RL502、RL503、IC401失效2 外机不通电不通电FUSE101、FUSE102、PTC501开路3 室外压缩机不工作压缩机不动R504、R509、BT202、PC401失效4 不工作（无通讯）无通讯PC400、PC402失效，R502开路5 工作一会停机压缩机启动一会就停BT202、C207、C205失效KFR-60L/WDES1 不工作E1故障V104、V105变质或虚焊KFR-71L/WDS1 不通电不通电IC102、IC103失效，L102、D122开路2 不工作不叫（E1故障）Q104、Q105变质3 不工作（F1故障）F1故障高压开关坏，R205开路，D202、IC202失效4 不工作（F2故障）F2故障外风机坏，R201开路，D201、IC201失效5 不工作（F3故障）F3故障内风机坏，R209开路，D203、IC203失效"KFR-75L/WD3SKFR-120L/WD3S"1 不工作（E2故障）E2故障Q106、Q107、Q108、Q109、D115、D116、PC101失效2 不工作（E1故障）E1故障Q103、Q104、D103失效3 不工作（F3故障）F3故障R121、D107、PC102失效"KFR-75W/WD3SKFR-120W/WDS"1 外机不工作不通电ZNR201短路（引起烧保险）2 不工作（F5故障）F5故障R240、R241开路，D222、D201、IC205、IC211失效3 不工作（E2故障）E2故障Q203、Q205、Q204、D210、D226、Q211失效KFR-120L/MAS1 不工作外机动作，室内机不工作D41、D42开路2 不工作（无内机通讯）E1故障Q7、Q8失效KFR-120W/MAS1 不工作（P5故障）P5故障R28、R31开路，D4、D5、PC5、PC6、Q7、Q8失效2 不工作（E4故障）E4故障L1、Q10失效"KFR-71LW/MKFR-120LW/MAS（三洋）"1 不工作（P6故障，显示异常或无通信）P6故障或无通讯或显示异常S1、S2、S3、S4、S5、S6等开关位置错误或氧化后接触不良KFR-50W/WBQ1 不工作（P4故障）P4故障VD311、VD310、VD309、VD312失效（其中一个或几个）2 不通电不通电IC307、VD307短路，R321开路"KFR-51（71）L/DFS（FS系列相同）"1 不工作（不叫，传感无温度，不通电）不叫，无传感器温度，不通电D201失效2 不工作（不叫）不叫V201短路3 显示异常漏光VD201短路4 不工作（E1故障）E1故障V202短路，D201失效"KFR-71L/WDAS（1、2条也适合于KFR-50L/WDCS）"1 不工作（传感器温度异常）传感器温度异常CN301失效2 不通电不通电D101失效，L101开路，F101开路3 不工作（F1故障）F1故障E301失效，R310开路4 不工作（F2故障）F2故障E302失效，R311开路5 不工作（F3故障）F3故障E303失效，R315开路，XS306处零线炸开KFR-28GW/BC31 不制热（冷）且手动关机后运行灯闪无通讯D108、D109烧坏，VD501、D500、D501烧坏，R57开路，T01、D101模块失效KFR-25（28）（40）G/BQ1 不开机不通电R01、R02开路，IC01失效2 不制热（冷）无通讯C501失效KFR-40（+25）W/BQ1 不制热（冷）且灯闪不通电Q200、DB01、IC101失效，F01开路2 不制热（冷）且灯闪开机保护IC203、IC204、IC205、IC207、IC200、IC201失效3 不制热（冷）且灯闪开机保护C302、C308、C312缺损/开路，Q302、Q303、Q304、Q305、Q306、Q307参数异常4 制热（冷）效果不好电子膨胀阀切换异常IC11开路，IC14开路（副板）"KFR-36GW/BMFKFR-40GW/BM"1 运行灯闪且不开机运行灯闪E2PROM插座氧化2 运行灯闪，手动关机后1灯直亮运行灯闪PC10、PC11、IC14、T11失效，R42开路3 运行灯闪，手动关机后2灯直亮运行灯闪D29、C52、C59、C60、C61模块失效，PC13~PC18失效KFR-32G/DL1 运行灯闪长鸣传感器电路异常2 运行灯闪制热后运行灯闪CPU坏KFR-30GW/WDS1 整机工作异常（运行一会儿停机）运行一会儿停机D101失效（+5V对地短路）2 整机不工作不启动R109开路（+24V、+12V、+5V正常）KFR-34GW/WCS1 遥控不开机不遥控C115参数失调2 三灯闪且不开机三灯闪D107程序丢失3 能遥控但不开机且手动不开机手动不开机S101失效KFR-32GW/A11 不通电不通电D105失效〈+12V偏低，无+5V，D105发热〉2 关机后压缩机不停压缩机一直转（D106第16脚一直处于低电平）D106失效"KFR-32G/DC2（适用于DC2、DC3系列）"1 不通电不通电变压器开路FS、DFS系列控制面板1 不工作（不叫）不叫V101、V102、V103、D101失效2 显示异常漏光D103失效，C105失效3 不工作E1故障V101、V103、D101失效KFR-71L/WDAS、KFR-50L/WDCS、KFR-60L/DXS、DA系列控制面板1 不工作（不叫）不叫V201、V202、V203失效及D101失效2 不通电不显示C101短路，G301、D101失效"KFR-75L/WD3SKFR-120L/WDS控制面板"1 按键全无作用按键失效K301开路或IC301失效，K301位置不正确2 不工作（不叫）不叫Q303、Q306、IC301失效3 不通电不通电IC301、IC302、X301、D311、C312失效KFR-71L/D控制面板1 不工作（不叫）不叫Q302、Q303、Q304、Q305、IC301失效2 无夜光无夜光Q307、RG301、R335、背光源、IC301失效"KFR-51L/D（KFR-48L基本相同）"1 不工作（不叫）不叫Q303、Q302、Q305、Q306、IC301失效2 不通电不通电IC303、IC301、X301、IC302、C312、C318失效。
空调器安装维修实用手册
空调器安装维修实用手册安装篇：一、空调器安装环境要求1、避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境；2、避开人工强电、磁场直接作用的地方；3、尽量避开易产生噪声、振动的地点；4、尽量避开自然条件恶劣（如油烟重、风沙大、阳光直射或有高温热源）的地方；5、儿童不易触及的地方；6、尽量缩短室内机和室外机连接的长度；二、空调器室外安装架的承载能力要求空调器安装架的承载能力应不低于空调器机组自重的4倍，室外机组安装架承载能力至少不低于180kg。
空调器外机组不应在材质较松的安装面上（如旧式房屋砖墙、空心砖墙等）进行挂壁式安装；因安装条件所限须采用挂壁安装时，应充分考虑安装面的材质强度和承载耐受力及同一安装面安装空调器的数量等因素，必要时采取加固或防护措施，以确保空调的安全运行和人身安全。
三、空调器接地的要求空调器必须正确接地。
如果用户电源电路不具备有效的接地线，应告知用户提供正确的接地措施，接地线严禁接在自来水管、煤气管、电源零线和避雷线上。
接地线必须使用黄/绿线并有足够的线径，以确保对大地的接地电阻小于4Ω；安装人员应对用户提供的电源插座进行检查是否做到有效接地，否则，会引起机器外壳带静电、漏电，使人容易触电，危及人身安全。
四、空调器供电电源的要求空调器电源线路应为专用分支电路，其容量应大于空调最大电流值的1.5倍。
空调器应使用专用的电源插座，请勿将电源连接到中间插座上，禁止使用加长线或与其他电器共用一个插座，否则有可能烧断电源线，甚至发生会触电、发热或火灾等事故。
五、室内机电源线的要求室内机电源线由于可被人接触，尽量不要自行加长或剪短。
如果电源线不够长，应严格安装电缆驳接方法加长，或者将供电电源插座/接线座移到空调器附近；如果电源线过长，应将过长的电源线圆滑整理好，放入空调器内部空余地方或固定在旁边；严禁缠绕成小圈，以免产生涡流发热；严禁任由过长电源线放置在房间内，以免电源线被绊、挂，造成危险。
长虹维修资料
长虹维修资料长虹维修资料-技改-高压包代换-CPU代换-维修实例LT4019P\LT4028配自制电源GP03或GP03-1时，部分机器的电源组件会产生低频约160HZ的噪声，针对此现象，可作如下更改改善噪声：首先，取消主板上的贴片电阻R206、R204；然后，在稳压器件U206的输出端（+3.3V）与贴片电阻R204的非地端连接飞线（也可选择与它等电位点连接，如C219的非地端、JP201或JP202的第2脚）。
另外，也可用外购电源FSP277-4F01直接替换GP03或GP03-1，这样主板就可不做任何更改。
换下的电源可用于其他使用此电源的机型。
也可以直接将R206改为900欧（680欧＋220欧）LT4019P:GP03或GP03-1电源啸叫的处理办法：1.将ZB板上R204、R206取消、CRT 电视类（一）、CH-13A 机芯总线数据根据掩膜片不同有以下3 种：1、主芯片采用CH04T1301（LA769317C-53K0 ）掩膜片的总线数据适用以下机型：SF2166K2、主芯片采用CH04T1302（LA769317M56J0 ）掩膜片的总线数据适用以下机型：SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。
3、主芯片采用CH04T1306（LA769317N57R4-E ）掩膜片的总线数据适用以下机型：SF2166K 、SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。
注：1 ）、维修时用CH04T1306 代CH04T1301 时，应检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；2）、维修时用CH04T1306 代CH04T1302 时，应更换新存储器，CH04T1302 采用的存储器是写过ROM 校正的。
然后检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；二、CH-13B 机芯【主芯片采用CH04T1303 （ LA769337N57N7-E）】总线数据CH04T1303 适用以下机型：PF21300三、CH-13G 机芯1、可以采用CH04T1302 和CH04T1306 两种掩膜片的有以下机型：SF2166K （F25 ）、SF2128K（F25 ）、SF2133K（F25 ）。
变频空调维修手册
变频空调维修手册【变频空调维修手册】一、维修前准备变频空调是现代家庭和办公环境中常见的空调类型之一，具有调温、节能等特点。
然而，由于使用环境、频繁操作等原因，变频空调也时常会出现故障。
为了确保变频空调的正常运行，本手册将为您提供详细的维修指南。
二、安全注意事项在进行变频空调维修之前，务必注意以下安全事项：1. 请确保断开电源并拔下电源插头，避免触电事故发生。
2. 在进行维修操作时，务必使用绝缘手套、眼镜和防护面罩等安全设备，保证自身安全。
3. 若遇到故障无法解决，请联系专业的空调维修人员，避免造成安全隐患。
三、常见故障及处理方法1. 电源故障若变频空调无法启动或无法接通电源，请按以下步骤进行处理： - 检查电源插座是否通电，可使用排插进行测试。
- 检查电源线是否受损，如有损坏须更换。
- 若上述步骤无法解决问题，请联系维修人员进行检修。
2. 制冷效果不佳若变频空调无法达到预期的制冷效果，请按以下步骤进行处理： - 检查空调温度设定值是否正确，确认是否设置在合适数值范围内。
- 查看空调面板是否显示错误代码，如有错误代码请参考使用手册进行排除。
- 清洁空调滤网，避免灰尘或杂物堵塞影响制冷效果。
- 若问题仍未解决，请联系专业维修人员进行检修。
3. 异常噪音若变频空调工作时发出异常噪音，请按以下步骤进行处理： - 检查空调室外机是否受到异物阻塞，如有异物须清理。
- 检查空调室内机和室外机之间的连接是否松动，如有松动须加紧固定。
- 若以上步骤无法解决问题，请联系专业维修人员进行检修。
四、维护保养指南1. 定期清洁滤网变频空调使用一段时间后，滤网容易被灰尘和杂质堵塞，影响制冷和空气流通效果。
建议每月清洁一次滤网，操作步骤如下： - 关闭空调电源并拔下电源插头。
- 打开室内机的过滤网盖，取出滤网。
- 使用柔软的刷子清洁滤网，然后用水冲洗并晾干。
- 放回滤网并关好过滤网盖。
2. 注意空调周围的清洁保持空调周围环境的清洁对空调的正常工作十分重要。
空调技术手册
空调技术手册一、前言空调技术是现代生活中不可或缺的一部分。
本手册旨在向读者介绍空调技术的基本原理、安装与维护、节能与环保等方面的知识，帮助读者更好地了解、使用和维护空调设备。
二、空调原理1. 空调循环系统空调循环系统由压缩机、冷凝器、膨胀阀和蒸发器组成。
在这个系统中，制冷剂循环流动，通过压缩和膨胀的过程来实现室内空气的冷却和热量的排出。
2. 制冷和制热原理在制冷模式下，空调系统通过吸热、冷凝和蒸发的循环过程，将室内热量转移到室外，实现室内空气的降温。
在制热模式下，空调系统通过吸热、蒸发和冷凝的循环过程，将室外热量转移到室内，实现室内空气的加热。
三、空调安装与维护1. 安装前准备在进行空调安装前，需要先进行安装位置的选择，确保空调可以有效地覆盖整个房间，并且便于管道的敷设。
同时，还需要考虑空调的制冷和制热负荷，以及电力供应和排水情况。
2. 安装步骤空调的安装过程包括室内机和室外机的安装、管道和电线的敷设、系统的真空抽取和制冷剂的充注等。
安装人员需要按照相关安装手册的要求进行操作，并确保安装过程中的安全和质量。
3. 定期维护为保证空调的正常运行和延长使用寿命，定期的维护非常重要。
常见的维护工作包括空气过滤网的清洗、冷凝器和蒸发器的清洁、制冷剂的检查和添加等。
此外，定期请专业人员进行系统的检测和调整也是必要的。
四、空调节能与环保1. 节能技术空调设备在设计和制造过程中应注重提高能效，包括选择高效的压缩机、采用热泵技术等。
在使用过程中，可通过合理设置温度、使用定时开关和睡眠模式等方式来降低能耗。
2. 环保措施空调设备在制冷和制热过程中会排放一定的废热和废气，对环境造成一定的负担。
为减少环境污染，应选择环保制冷剂，同时加强对废气的处理和管理。
五、常见问题解答1. 空调制冷效果不佳可能的原因及解决办法。
2. 空调噪音过大可能的原因及解决办法。
3. 空调漏水问题可能的原因及解决办法。
4. 空调异味产生的原因及解决办法。
家用空调维修手册
家用空调维修手册故障一：空调无法启动家用空调无法启动的原因可能有多种，以下是一些常见的故障排查和解决方法：1. 检查电源：确保空调插头正确插入电源插座，并且电源是否正常供电。
如果插头和电源都没有问题，可以尝试使用其他电器设备测试插座是否正常工作。
2. 检查遥控器电池：如果空调无法通过遥控器启动，可能是电池电量不足。
更换新的电池后再试一次。
3. 检查安全开关：一些家用空调会配备安全开关，用于检测门窗是否关闭。
如果安全开关检测到门窗未关闭，空调可能会无法启动。
检查门窗是否关闭，如果是，将其关闭后再试一次。
4. 检查电路保护器：家用空调可能会配备电路保护器，用于保护电路免受过载或短路等情况的损坏。
如果空调无法启动，可能是电路保护器跳闸了。
检查电路保护器的位置并重置它。
如果以上方法都无法解决问题，建议联系专业的空调维修人员来进行进一步的排查和修复。
故障二：空调运行时产生异味当空调运行时产生异味，可能会影响居住环境和使用体验。
以下是一些常见的异味情况及其解决方法：1. 霉味：空调内部可能滋生霉菌，导致空气中散发出难闻的霉味。
可以尝试清洁空调过滤器、排水管和冷凝器，使用洗涤剂和消毒剂来清除霉菌。
如果问题仍然存在，可能需要专业维修人员进行全面的清洁和消毒。
2. 焦糊味：可能是由于空调电路或电机出现问题，导致电气元件烧毁。
此时需要停止使用空调，并尽快联系专业维修人员进行检修和更换。
3. 异味：空调内部可能沾染了异物或者灰尘，导致空气中散发出异味。
可以尝试清洁空调过滤器和排水管，如果问题仍然存在，建议联系专业维修人员进行清洁和检修。
故障三：空调制冷效果差家用空调制冷效果差可能是由于以下原因导致的，可以参考以下解决方法：1. 温度设定不正确：检查空调温度设定值是否过高或者过低，合理设置温度可以提高制冷效果。
2. 过滤器需要清洁：检查空调过滤器是否被灰尘和杂物堵塞，定期清洁过滤器可以提高制冷效果和空气质量。
3. 室外机散热器堵塞：检查室外机散热器是否被灰尘、杂物或者植物覆盖，清理散热器可以提高散热效果。
长虹LS29机芯彩电维修手册
晶振 电路 VIF_CTL：伴 音制式控制
HPLUG：HDMI的热插 拔控制，Q6
LED_CTL：指示灯亮 和熄灭的控制，Q14
CON12插座接口电路
STANDBY开机控制信号
低功耗待机控制电路
上屏电压控制电路
工厂模式进入方法 • 1、在TV模式下通过遥控器，按如下顺序输入： 静音-菜单-数字键7-数字键2-数字键1-数字键7即 可进入工厂模式菜单。 • 2、工厂菜单显示样式如下图： • Ver：LSC29-MXX-V0.10-WP（软件版本） • Nov 02 2009 • 09:56:22 （软件生成日期）
配备了一组PC (RGB) 信号输入终端, 能连接个人电脑，并且作为大画面的显 示设备。15针的RGB终端能够十分方便的连接于电脑上。注意：此机器只有1路 HMDI接口
5
产品基本接口配置
功能和接口配置：
基本功能包含RF、1路AV输入、1路SVIDEO输入、1路YPBPR输入、1路VGA 输入、、1路HDMI输入和1Байду номын сангаасAV输出。
VGA信号流程(音频）
伴音信号流程分析
伴音信号流程分析-2
伴音电路实物图片
控制电路
ON_PANEL：Q19和Q20 组成上屏电压的控制，正 常工作时Q20的基级是低 电平，U18的2脚是低电 平，7、8脚是5V PW_CTL：Q21和Q22组 成+12V的供电控制，正 常工作时Q22的基级是低 电平，U18的4脚是低电 平，5、6脚是12V
LS29机芯所覆盖的机型
系列 720系列 610系列 整机型号 LT24720F/LT24720FX LT19610(L15) LT22610(L15) LT26610(L15) 710系列 629系列 LT32710(L15) LT37710(L15) LT19629(L15) LT22629(L15) LT26629(L15) LT32629(L15) 630系列 LT24630/LT24630X 正在首批生产 完成首批 正在批量生产 备注说明 已批量
长虹变频空调故障自诊断及维修指南
长虹变频空调维修指南一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频，随着直流压缩机性价比的提高，市场销售的变频空调器主要以直流变频为主。
变频空调器与普通空调器(或称定速空调器)的主要区别是前者压缩机的频率可以在一定范围内工作（比如直流双转子压缩机的工作频率为15Hz-150Hz），而定速空调机的工作频率固定（为50Hz），所以压缩机的转速、输出能力也固定。
而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器，能根据室内环境温度与室内设定温度值比较的信息，经IC芯片运算处理输出控制信号，在一定时间内控制压缩机的转速来决定冷媒循环量的大小，从而调节制冷或制热速度，达到节能、舒适和快速制冷制热效果，具有低噪音、低耗能等特点。
比如一个15平方米的房间，使用1P变频空调比1P定频式空调到达设定温度的速度快，而且接近或达到设定温度后，变频空调会自动低频运转，仅需很少的能量（比如200W左右）调节温度细微损耗，以维持恒温状态，而且这时噪音非常低。
变频空调分两种：一是交流变频空调器，二是直流变频空调。
1.交流变频空调的工作原理是把工频交流电转换为直流电源，并把它送到功率模块(大功率晶体管开关组合)；同时模块受微电脑送来的控制信号控制，逆变为输出频率可调的交流电源，使压缩机电机的转速随电源频率的变化作相应的变化，从而控制压缩机的排气量，调节制冷或制热量。
2.数字直流变频空调，首先：它采用的是高效数字直流变频压缩机，其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压－直流电压－交流电压－变转速方式交流电机”的循环工作方式，采用先进的“交流电压－直流电压－变转速方式数字电机”控制技术，减少电流在工作中转变次数，使电能转化效率大大提高；其次：它的风机要采用数字电机，数字电机是指采用数字脉冲信息控制的，转速是非常精确的电机，在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转，同时避免了交流电机引起的交流噪音，大大地降低了运转噪音；第三：它采用数字处理的传感器，传感器是环境温度与空调温控系统对话的窗口，也就是说，环境温度稍有变化，传感器就会准确无误地将这种变化传达给芯片IC，使其控制压缩机与风机转速，进行调温，使室内温度始终处于一种近似恒温状态。
长虹变频空调维修指南概要
一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频,随着直流压缩机性价比的提高,市场销售的变频空调器主要以直流变频为主。
变频空调器与普通空调器(或称定速空调器的主要区别是前者压缩机的频率可以在一定范围内工作(比如直流双转子压缩机的工作频率为15Hz-150Hz,而定速空调机的工作频率固定(为50Hz,所以压缩机的转速、输出能力也固定。
而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器,能根据室内环境温度与室内设定温度值比较的信息,经IC芯片运算处理输出控制信号,在一定时间内控制压缩机的转速来决定冷媒循环量的大小,从而调节制冷或制热速度,达到节能、舒适和快速制冷制热效果,具有低噪音、低耗能等特点。
比如一个15平方米的房间,使用1P变频空调比1P定频式空调到达设定温度的速度快,而且接近或达到设定温度后,变频空调会自动低频运转,仅需很少的能量(比如200W左右调节温度细微损耗,以维持恒温状态,而且这时噪音非常低。
变频空调分两种:一是交流变频空调器,二是直流变频空调。
1.交流变频空调的工作原理是把工频交流电转换为直流电源,并把它送到功率模块(大功率晶体管开关组合;同时模块受微电脑送来的控制信号控制,逆变为输出频率可调的交流电源,使压缩机电机的转速随电源频率的变化作相应的变化,从而控制压缩机的排气量,调节制冷或制热量。
2.数字直流变频空调,首先:它采用的是高效数字直流变频压缩机,其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压-直流电压-交流电压-变转速方式交流电机”的循环工作方式,采用先进的“交流电压-直流电压-变转速方式数字电机”控制技术,减少电流在工作中转变次数,使电能转化效率大大提高;其次:它的风机要采用数字电机,数字电机是指采用数字脉冲信息控制的,转速是非常精确的电机,在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转,同时避免了交流电机引起的交流噪音,大大地降低了运转噪音;第三:它采用数字处理的传感器,传感器是环境温度与空调温控系统对话的窗口,也就是说,环境温度稍有变化,传感器就会准确无误地将这种变化传达给芯片IC,使其控制压缩机与风机转速,进行调温,使室内温度始终处于一种近似恒温状态。
长虹“DFS”系列单相柜式空调单元电路分析与检修(下)
长虹“DFS ”系列单相柜式空调单元电路分析与检修(下)□瞿贵荣张凤娥(上接11期）(1)自检测试:拨动S 201①、⑧脚内微型开关 使其闭合,D 201®脚输入低电平，进入测试运行，检查电控板是否工作及各输出通道是否正常。
先 将室内机组断电，闭合S 201①、⑧脚间开关后再加 电,可以听到各有关继电器吸合、释放的声音。
同 时，四通阀、外风机、压缩机、加热器、风栅、四速内 风机及电子集成器会依次循环工作。
若没有上述 现象，说明电路板或某输出通道有故障。
注意：自检测试完毕后，应先切断室内机组电 源，断开S 201①、⑧脚间开关，再加电开机，以免损 坏空调。
(2)强制定时除霜：室内机组先断电，闭合S 201②、⑦脚间开关后再加电，机组设置为定时除霜模式:运行60min ,除霜l O m i n ,此功能可用于温 度偏高却很潮湿的天气。
7.输出驱动电路输出驱动电路如图5所示，由D 201控制端输A C.L A C N0 OX2250M C R A 1031011^1Frequency conversion time出的高电平信号，经D209、D210(ULN2003)反相 驱动，使相应继电器吸合，控制执行部件工作。
D209、D210为七反相驱动器，亦称达布林阵列，由于其不使用任何外围元件，驱动电流大，接线简 单，特别适合直接驱动D C12V左右的继电器、直 流电动机等，故应用非常广泛。
输出驱动电路控制电磁四通阀STF、室外风 机F M D、压缩机C M、电加热器D R、风栅电机 LMI、四速室内风机F M N及电子集成器J C Q共 七个执行电器，占用了微处理器D201的10个三 态输出（高、低电平输出及高阻抗状态）端口，使用 了D209、D210中10个反相驱动器及10只电磁 继电器，电路的驱动控制原理是相同的，仅以四通 阀SIF控制过程为例进行介绍，不再详述。
四通阀的作用是改变制冷系统中制冷剂在管 路中的流动方向，从而实现空调反制冷或制热工 作模式的切换。
