• 光圈的度量
1、光圈数量的计算 ① N≥1的计算在被检光学表面和参考光学表面仅有曲率半径偏差情况下，光圈数度量与表示偏差大小和方向的误差曲线，其中，虚线代表参考光学表面，曲线代表球面(或平面)相对于参考光学表面的偏差大小和方向，平行线间距离代表λ/2。
光圈数Ｎ的度量 • （a）N＝3； (b)Ｎ＝2； (c)N＝2； (d)Ｎ＝1．
光圈的识别
• ◆光圈的识别
对光学零件的抛光一般要达到两个目的光学表面疵病符合规定的等级光学表面几何形状达到规定的要求
★光学样板检验原理
光学零件的表面精度是与光学样板比较而鉴别出来的。光学零件的面型精度包括曲率半径偏差、像散偏差和局部偏差三个内容。
图6-3 光圈检验原理 a-干涉现象；b-干涉原理； 1-样板；2-工件
hN / 2
• 光圈，即干涉条纹的形状是由空气隙等厚层的轨迹决定的，即同一级干涉条纹对应的空气隙厚度是相等的。利用干涉条纹的数量和不规则程度，可以判定球面的面形误差。
（二）光圈数N与曲率半径偏差△R的关系
• 光学零件曲率半径与工作样板半径之间的偏差，以干涉条纹数，即光圈数N表示。值不仅取决光圈数N、零件与样板的接触口径D（在此口径范围内显示于涉环）干涉光的波长，还取决于样板是沿边缘接触（低光圈），还是在中部接触（高光圈）。
有像散存在就是光学表面的曲率半径不一样。用周边加压法或一侧加压法可以判断像散的大小。当N＞1时，光圈呈椭圆形；当N＜1时，两垂直方向上的条纹弯曲程度不同。局部偏差的判断局部误差包括局部低和局部高，塌边和翘边等，这种光圈的识别用一侧加压法判断。局部低条纹局部的弯曲凹向背着加压点。局部高条纹局部的弯曲凹向朝着加压点。塌边条纹边缘部位塌向加压点。翘边条纹边缘部位翘向加压点。

长春理工大学应用光学课件

E n A -U O r -L ＇ L C I I＇ n＇ U＇＇ A
图 1—12 物在有限远光线经过单个折射球面的折射 L−r sin U r n sin I ′ = sin I n′ U′ =U + I − I′
sin I =
L ′ = r (1 + 2、物在无限远
sin I ' ) sin U ′
E n A -U O r -L
图 1—11
I h
I＇ φ
n＇ U＇ C ＇ L ＇ A
光线经过单个折射球面的折射
二、单个折射面的实际光线的光路计算光路计算就是：已知一入射光，求出射光的具体位置（像点的位置）。光线的具体位置可用二个重要的参量来加以描述：一为孔径角，二为截距。 1、物在有限远以下的公式是根据简单的几何三角关系得到的：
图 3 折反定律 5、全反射： 1）定义：从光密介质射入到光疏介质，并且当入射角大于某值时，在二种介质的分界面上光全部返回到原介质中的现象。刚刚发生全反射的入射角为临界角，用 I m 表示。 ⎧n sin I m = n' sin I ' n' n' 根据折射定律， ⎨ ⇒ sin I m = ⇒ I m = arcsin I ' = 90 n n ⎩ 2）全反射发生的条件：
图 1-1
会聚光束
图 1-2
发散光束
发散光束：从实际点发出。（或其延长线通过一点）说明：会聚光束可在屏上接收到亮点，发散光束不可在屏上接收到亮点，但却可为人眼所观察。 5、波面（平面波、球面波、柱面波）平面波：由平行光形成。平面波实际是球面波的特例，是 R → ∞ 时的球面波。球面波：由点光源产生。柱面波：由线光源产生。二、几何光学的基本定律即直线传播定律、独立传播定律、折射定律、反射定律。 1、直线传播定律：在各向同性的均匀介质中，光沿直线传播（光线是直线）。直线传播的例子是非常多的，如：日蚀，月蚀，影子等等。 2、独立传播定律：从不同光源发出的光束，以不同的方向通过空间某点时，彼此互不影响，各光束独立传播。 3、反射定律：反射光线和入射光线在同一平面、且分居法线两侧，入射角和反射大小相等，符号相反。 4、折射定律：入射光线、折射光线、通过投射点的法线三者位于同一平面， sin I n' 且＝ sin I ' n

长春理工光学测量考试必备

测折射率：V棱镜法、阿贝折光仪、最小偏向角法。

平行光管调校：可调前置镜法（低）、自准直法（高斯阿贝双分划）、五棱镜法（高）。

双折射率：全波片法、四分之一波片法。

球面曲率半径：机械法、自准直球径仪法、自准望远镜测量。

折射率：v棱镜法、阿贝折光仪、最小偏向角法积分球：提供光源、作为接收器交前刀影同方向，交后刀影对面来，左明右暗是高地，右明左暗是低谷光学传递函数的定义方法：以点扩散函数定义、以余弦光栅成像定义、以光瞳函数表示。

光学测量：对光学材料、零件及系统的参数和性能的测量。

调焦与对准：调焦是目标和比较标记沿瞄准轴方向重合或置中的过程，对准是在垂直于瞄准轴方向上目标和比较标记重合或置中的过程。

视度与视差：光学仪器出射光束的发散或会聚程度、无穷远目标与分划标记的视度只差。

分辨率：光学系统分辨物体细节的能力。

光学不平衡度：反射棱镜展开后，光线在出射面前时出射面法线的夹角，分为第一与第二光学不平衡度。

自准直目镜：一种自身带有照明及分划的目镜，常用的包括高斯、阿贝与双分划板自准直目镜。

测量误差及分类：测量值与真值之差，粗大、系统、偶然。

焦距与顶焦距：实际光学系统全孔径全光谱下实际汇聚能量最强的点为焦点，由最后一个面的顶点到焦点的距离。

透射比：通过光学系统透射光能量与入射光能量比值，分为白光投射比与针对某一波段的透射比。

应力双折射的衡量指标：以波长为598.3nm光波通过一厘米玻璃o光与e 光所产生光程差表示。

1比较V棱镜法、阿贝、最小偏向角的原理、精度、范围、优缺点？V：一般测量范围n0=1.3~1.9.精度高10-5 需标准块单色光源折射液的折射率与试样的差值不大于0.015。

阿贝：精度低10-4不需单色光源折射液的折射率小于试样的折射率，大于标准棱镜折射率被检件折射率必须大于标准块的折射率所以测量范围较小，但是可以测液体的折射率最小:测量范围不受限，精度最高5*10-6，不需标准块单色光源试样制备时间长，最好做成等腰三角形，顶角在40~60之间。

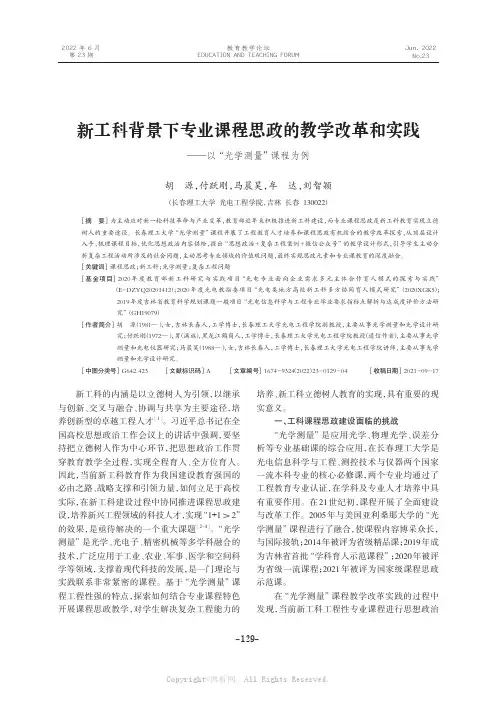

新工科背景下专业课程思政的教学改革和实践——以“光学测量”课程为例

2022年6月第23期Jun. 2022No.23教育教学论坛EDUCATION AND TEACHING FORUM新工科背景下专业课程思政的教学改革和实践——以“光学测量”课程为例胡源，付跃刚，马晨昊，牟达，刘智颖（长春理工大学光电工程学院，吉林长春 130022）［摘要］为主动应对新一轮科技革命与产业变革，教育部近年来积极推进新工科建设，而专业课程思政是新工科教育实现立德树人的重要途径。

长春理工大学“光学测量”课程开展了工程教育人才培养和课程思政有机结合的教学改革探索，从顶层设计入手，梳理课程目标，优化思想政治内容供给，提出“思想政治+复杂工程案例+微信公众号”的教学设计形式，引导学生主动分析复杂工程活动所涉及的社会问题，主动思考专业领域的价值观问题，最终实现思政元素和专业课教育的深度融合。

［关键词］课程思政；新工科；光学测量；复杂工程问题［基金项目］ 2020年度教育部新工科研究与实践项目“光电专业面向企业需求多元主体合作育人模式的探索与实践”（E-DZYQ20201412）；2020年度光电教指委项目“光电类地方高校新工科多方协同育人模式研究”（2020XGK5）；2019年度吉林省教育科学规划课题一般项目“光电信息科学与工程专业毕业要求指标点解析与达成度评价方法研究”（GH19079）［作者简介］胡源（1981—），女，吉林长春人，工学博士，长春理工大学光电工程学院副教授，主要从事光学测量和光学设计研究；付跃刚（1972—），男（满族），黑龙江鹤岗人，工学博士，长春理工大学光电工程学院教授（通信作者），主要从事光学测量和光电仪器研究；马晨昊（1988—），女，吉林长春人，工学博士，长春理工大学光电工程学院讲师，主要从事光学测量和光学设计研究。

［中图分类号］ G642.423 ［文献标识码］ A ［文章编号］ 1674-9324（2022）23-0129-04 ［收稿日期］ 2021-09-17新工科的内涵是以立德树人为引领，以继承与创新、交叉与融合、协调与共享为主要途径，培养创新型的卓越工程人才［1］。

§1.1测量误差与数据处理

长春理工大学光电工程学院牟达
26
三、测量结果的不确定度 3、相对不确定度
为了比较两个以上测量结果精确度的高低，常常使用相对不确定度这一概念，其定义为相对不确定度=不确定度/测量值即ΔN／N。
图中角度读数为：游标1读数: 295°+132'=295°13′ 各种消减系统误差的方法都具有较强的针对性，
都是些经验型、具体的处理方法!! 分光计读数方法示意图
长春理工大学光电工程学院牟达
游标2读数: 115°+12'=115°12′
12
二、测量误差
② 偶然误差（随机误差）：测量结果减去同一条件下对被测量进行无限多次测量结果的平均值 xi − x (n → ∞)
长春理工大学光电工程学院牟达
n
15
二、测量误差
偶然误差的分布：
② 偶然误差（随机误差）
正态分布等概率分布三角形分布
长春理工大学光电工程学院牟达
16
二、测量误差
② 偶然误差（随机误差）
偶然误差的分布：正态分布：当由测量过程中多个互不相关的因素引起测量值微量变化而形成偶然误差时,量值的误差分布服从正态分布。具有以下特征：单峰性：绝对值小的误差比绝对值大的误差出现的概率大。对称性：绝对值相等的正误差与负误差出现的概率相等。有界性：在一定的测量条件下，偶然误差的绝对值不会超过一定的限度。补偿性：偶然误差的算术平均值随着测量次
1 ∆
三角形分布的极限误差和 ∆ = 6σ 标准偏差的关系为：如：测角仪和经纬仪轴系
∆
δ0
−∆
0
晃动产生的角值误差
20
长春理工大学光电工程学院牟达

长春理工大学专业课资料教材

一、概念题（共20分，每题5分）1、辐射能2、景深3、角放大率4、正弦条件二、填空题（共33分，每空3分）1、反映光学系统对物体不同频率成分的传递能力，一般说来高频部分反映物体的传递情况，而低频部分则反映物体的轮廓传递情况。

2、瑞利判断是一种较为严格的像质评价方法，它主要适用于光学系统的像质评价。

3、在物面光亮度均匀的情况下，轴外像点的光照度将随着的增大而降低。

4、光学玻璃一般分为两大类，即冕牌玻璃和火石玻璃，通常玻璃具有低折射率低色散，通常玻璃具有高折射率、高色散。

5、现有一个厚度为mm d 15=，折射率5.1=n 的平行玻璃平板，若将其简化为一个等效空气平板，则等效空气平板的厚度为。

6、望远系统又可称为无焦光学系统，其光焦度为。

若现有一伽利略望远镜，该系统物镜焦距mm f o 200'=，目镜焦距mm f o 25'=，则筒长为。

7、若系统不满足等晕条件，用以描述等晕条件偏离程度的值为。

8、有一相对孔径为1：2的照相物镜，若入射光的波长为nm 555=λ，则其物镜的分辨率为。

三、回答问题（共32分，每题8分）1、请画出开普勒望远镜的原理光路图，并画图说明该望远镜出射光瞳的位置及大小。

2、采用⨯-=1β的对称式光学系统能够校正哪几种几何像差？为什么？3、如何理解显微镜的有效放大率？若一显微物镜上标明17.0/170mm ；65.0/40，为使显微镜达到600倍的放大率，应选用多大倍率的目镜？4、请画图说明什么是位置色差？若一双胶合薄透镜两个透镜的光焦度分别为21,φφ，材料分别为2211,;,D D D D n n γγ，试写出该双胶合薄透镜组满足消色差的条件。

四、计算题（共50分，每题10分）1、已知显微镜的视觉放大率为⨯-=Γ300，目镜的焦距为mm f e 20'=，求1）显微镜物镜的放大率；2）假定人眼的极限分辨率为"60，问使用该显微镜观察时，能分辨的两物点的最小距离为多少？2、一光学系统由凹、凸两个反射镜构成，凹面反射镜A的焦距大小为mm 100，凸面反射镜B 的焦距大小为mm 250，将两反射镜相对放置且二者相距为mm 200，将一高为mm 40的物体置于两反射镜之间，并垂直于光轴放置，且物体C 离反射镜A 的距离为mm 150，如图1所示，求物体先后经过A 、B 反射镜反射后所成像的大小及位置。

光学测量的基础知识课件

光线传播速度
光在不同物质中传播速度一般不同，在真空中最快。
光线直线传播的应用
可应用于光学测量、定位、光学仪器等。
光学成像原理
01
02
03
成像原理
基于透镜或反射面的折射或反射原理，将物体成像于视网膜或探测器上。
成像公式
1/f = 1/u + 1/v，其中f 为透镜焦距，u为物距，v 为像距。
成像质量
光学测量通常采用非接触式测量方式，具有高精度、高分辨率、非破坏性等优点。
光学测量特点
高精度
实时性
光学测量利用光的干涉、衍射等效应，可以实现高精度的测量，达到纳米级甚至更高级别的测量精度。
光学测量可以实现实时在线测量，可以在生产过程中快速获取测量数据，及时调整生产工艺，提高产品质量。
非接触性
环境监测
光学测量可以用于环境监测，如空气质量、水质、噪声等环境参数的测量。
医学诊断
光学测量在医学领域也有广泛应用，如医学影像、光学显微镜、激光治疗等。
科研领域
光学测量在科研领域也有重要应用，如物理实验、化学分析、生物研究等。
02
光学测量基本原理
光线传播定律
光线传播方向
光线在均匀介质中沿直线传播，当通过不同介质时，会发生折射和反射现象。
利用光谱和偏振等光学技术实现对大气污染物的监测，如二氧化硫、氮氧化物等。
水质监测
利用光学技术实现对水体中的污染物、悬浮物、叶绿素等物质的监测。
气象观测
利用光学技术实现对云层、风向、风速等气象参数的观测。
光学测量在安全防范中的应用
光学防盗系统
利用红外、微波等光学技术实现防盗报警，具有高灵敏度和高分辨率等优势。

8检测教案,光学量检测传感器与检测技术项目教程梁森授课教案

模块八、光学量检测授课教案课程名称：检测技术班级：性质：考试课授课人：课题：模块八、光学量检测课时安排：4 课次编号：12、13教材分析难点±1误差。

重点光敏晶体管的电路分析。

教学目的和要求 1.熟悉光学量的基本概念2.掌握光敏电阻的特性及电路分析。

3.掌握光敏二极管的特性及电路分析。

4.掌握光敏晶体管的特性及电路分析。

5.掌握光电池的特性及电路分析。

6.熟悉光电传感器的应用。

7.掌握“时钟频率”与分辨率的关系。

8.熟悉±1误差的产生及对策。

采用教学方法和实施步骤：讲授、课堂互动、分析、实训教具：各种光敏电阻、光敏二极管、晶体管、光电池，各种光电传感器各教学环节和内容光学量的基本概念图8-1广义电磁波谱提问：可见光也是电磁波吗？与电视台发射的电磁波有何区别？表8-1常用光度学的名称、符号、单位及说明名称符号单位说明辐射能Q焦耳，J 发光体辐射出来的光能量辐射能通量（辐射功率）Φ瓦，W 发光体在单位时间内辐射出的总能量光通量Φ流明，lm发光体每秒所发出的辐射功率经过人眼的视见函数影响后的等效辐射功率光强I坎德拉，cd发光体在特定方向的单位立体角内所发射的光通量照度E勒克斯，lx被照物体被照亮的程度，发光体照射在被照物体单位面积上的光通量亮度L cd/m2发光体在视线方向单位投影面上的光强等。

3）在光线的作用下，物体产生一定方向电动势的现象称为光生伏特效应，基于光生伏特效应的光电元件有光电池等。

提问：哪一类光电元件为璃真空管元件？哪一类元件属于半导体元件？任务二光敏电阻的特性及应用电路一、光敏电阻的的结构及工作原理图8-5 光敏电阻a ）原理图b ）外形图c ）图形符号二、光敏电阻的特性和参数（1）暗电阻；（2）光电特性；（3）光谱特性；（4）响应时间；（5）工作温度。

提问：光敏电阻的主要缺点有哪些？图8-6 GL3547光敏电阻的光电特性三、光敏电阻的测量电路图8-7 光敏电阻的基本应用电路a ）U o 与照度变化趋势相同的电路b ）U o 与照度变化趋势相反的电路Lo1i L =R U U R R +Φ（8-2）o2i L =(1)R U U R R -+ΦΦ（8-3）提问：在图8-7b 中，光照度越大，输出电压就怎样？最小和最大输出电压分别发生在什么情况下？数值是怎样的？例8-1 GL3547-2光敏电阻基本应用电路如图8-7a 所示，电阻/照度特性（对数坐标）见图8-6。

光学测量技术课程教学大纲

光学测量技术课程教学大纲一、课程基本信息课程编号：201404150课程中文名称：光学测量技术课程英文名称：Technology of Optical Measurement课程性质：专业选修课程开课专业：测控技术与仪器开课学期：6总学时：32总学分：2二、课程目标光学测量手段是迄今为止精度最高的测量手段之一，光学测量的方法广泛应用于技术领域。

当前光学测量以及由传统光学测量演变而来的光纤测量技术已经成为测量技术领域发展的热点，以光学测量为代表的激光陀螺与以光纤测量为代表的光纤陀螺正在逐渐成为导航领域传感器的发展趋势。

光学测量技术及其相关传感器是一门理论紧密联系实际的基础课，具有基础科学和技术科学的二重性。

随着光学测量技术的飞速发展，光学测量必将在越来越多的领域中得到应用，直接为工程技术服务。

通过该课程的学习，使学生对光学测量技术基本原理，光纤光学基础理论，光学及光纤检测传感技术有一定的了解，掌握必要的基础知识，具有一定的分析能力。

三、教学基本要求1、学习光学基本原理，光学仪器的基本工作原理。

2、掌握光波干涉基本原理及实现条件。

3、了解分离光学测量仪器的测量原理。

4、对光纤测量技术及光纤传感器的概念和基本原理有明确的认识。

5、掌握光在光纤中传播的基本原理。

四、教学内容与学时分配1.光学测量基础知识光学测量的基本知识基本概念，光波基本特性及光学测量发展状况与趋势。

光学测量仪器的分类及基本组成。

2.光学测量原理2.1光干涉的基础知识光干涉条件、光波干涉的时间相干性、光波干涉的空间相干性、光干涉产生的途径2.2激光干涉测量迈克耳逊干涉仪测量原理、干涉仪主要构件的作用原理。

绝对长度干涉计量。

激光多自由度同时测量技术。

2.3 激光全息测量技术激光全息技术原理、激光全息干涉测量技术、全息干涉测量方法、全息干涉测量技术的应用。

2.4 激光衍射测量及莫尔条纹单缝衍射测量原理、圆孔衍射测量原、光栅衍射测量原理、莫尔条纹测试技术3.光学三维测量技术3.1 光学三维测量概述三维测量方式、三维测量方法3.2 光学三维测量技术激光三角法测量、光栅投射三维形状测量技术、光学三维形状测量技术的应用。

物理光学实验指导书(长春理工大学)

N 就能够求出激光的波长。 2
５、如此反复测量 5 次取其平均值。
六、思考题
1、激光照明的迈克耳逊干涉仪实验与用扩展光源照明的迈克耳逊干涉仪实验室内有何不同？ 2、扩展光源照明的迈克耳逊干涉仪中，补偿板的作用？
2
［实验二］
一、试验目的
法布里——珀罗干涉仪实验
1、掌握法布里——泊罗干涉仪使用方法； 2、进一步理解多光束干涉的理论和条纹特点； 3、测量单色光的波长。
激光照明的迈克耳逊干涉仪一台（含其附件）
四、迈克耳逊干涉仪的原理
迈克耳逊干涉仪的原理光路如图 1－1 所示。光源 S 发出的光首先到达分光板 G1 ， G1 的第二个折射面上涂有半反半透膜层，入射光将在分光面上同时发生反射及折射，形成 1、2 两支光路，1 光路经由反射镜 M 1 反射、 G1 透射进入观察系统；2 支光路经补偿板 G 2 透射、反射镜 M 2 反射及 G1 的分光面反射之后进入观察系统，1、2 两支光路相遇发生干涉通过观察系统即可观察到干涉条纹。当采用扩展光源时将形成定域条纹，若此时两个反射镜 M 1 , M 2 相平行，则形成定域于无限远的等倾干涉条纹；若 M 1 , M 2 之间有一小的夹角，则将产生等厚条纹，条纹定域在倾斜反射镜附近。反射镜 M 1 , M 2 可以借助于微动鼓轮在精密导轨上前后移动，当前后移动反射镜改变 M 2 的位置时，将改变虚平板（或虚楔板）的厚度，条纹将发生移动。图 1－1 当采用的是点光源照明的条件下（诸如本次实验），将产生非定域条纹，只要在两只光路重叠的空间里都能产生干涉条纹，因此不用任何成像元件只用一个白屏就能够看见干涉条纹。可见当采用激光点光源照明时比较容易观察到干涉现象。
四、实验装置与原理

光学基本测量

光学基本测量【教学目的】①加深对薄透镜成像规律的理解。

②掌握光学系统的共轴调节和简单光路的分析及调整方法。

③掌握薄透镜焦距的常用测定方法。

【教学重点】光学系统的同轴等高的调节。

【教学难点】掌握测凸透镜焦距的方法及实验数据的处理。

【教学方法】以学生实验操作为主，适当讲授、讨论、演示相结合。

【实验仪器】光具座及附件、白炽光源、平面反射镜、待测凸透镜。

【学时】3学时【课程讲授】提问1.簿透镜满足什么条件?提示：簿透镜是指透镜中心厚度远小于其焦距的透镜。

2.簿透镜成像公式成立的条件?回答：近轴光线──通过透镜中心部分并与主光轴夹角很小的那一部份光线。

3.自准法测凸透镜焦距的原理?回答：物体处在焦平面上时，物上任一点发出的光线通过凸透镜后变成各组平行光线；这些平行光线经与透镜垂直的平面镜反射（没原路）回来再经凸透镜后汇聚在原物平面（凸透镜的焦平面）上。

一、实验原理在满足薄透镜和近轴光线的条件下，物距u、像距v和焦距f之间的关系为111+=（1）u v f这就是薄透镜成像的公式，又称高斯公式。

并规定式（1）中，物距，实物为正，虚物为负；像距v，实像为正，虚像为负；对凸透镜f为正值，对凹透镜f为负值。

凸透镜的成像规律：像的大小和位置是依照物体离透镜的距离而决定的。

①当时，极远处的物体经过透镜，在后焦点附近成缩小的倒立实像。

②当时，物体越靠近前焦点，像逐渐远离后焦点且逐渐变大。

③当时，物体位于前焦点，像存在于无穷远处。

④当时，物体位于前焦点以内，像为正立放大的虚像，与物体位于同侧，由于虚像点是光线反方向延长的交点，因此不能用像屏接收，只能通过透镜观察。

（1）自准直法测凸透镜焦距：如图1所示，当物体A处在凸透镜的焦距平面时，其上各点发出的光束，经透镜后成为不同方向的平行光束。

若用一与主光轴垂直的平面镜M将平行光反射回去，则反射光再经透镜后仍会聚焦于透镜的焦平面上，此关系就称为自准直原理。

所成像是一个与原物等大的倒立实像A'。

应用光学实验指导书

应用光学实验指导书刘冬梅、王文生等主编长春理工大学光电工程学院2005年目录[实验一]透镜焦距的测量[实验二]望远系统特性参数的测量[实验三]显微系统特性参数的测量[实验四]几何象差的现象及规律[实验五]立体判释仪[实验六]自组显微镜[实验七]自组望远镜[实验八]验证透镜成像及光线传播规律的实验[实验九]色度学实验[实验十]激光光学系统（演示型实验）[实验十一]傅立叶光学系统（演示型实验）[实验一] 透镜焦距的测量一、实验目的1、掌握放大倍率法测量焦距的原理、和步骤；2、熟悉焦距仪的基本结构并掌握焦距的测量技术。

二、实验内容测量正透镜的焦距，并给出正确的测量结果三、实验仪器550型焦距仪（或光具座）及相应附件，待测的正透镜四、放大倍率法测焦距的原理放大倍率法测量正透镜焦距的原理如图1－1所示。

将待测物镜置于平行光管物镜之前，并在平行光管物镜焦面处放置彼罗板。

彼罗板上刻有若干已知间距的刻线对（根据不同的彼罗板其刻线对数也稍有不同，线对从中心往外数依次为mm8,2）。

任取一刻线对作为物，设其间距为y，4,mmmm则经待测透镜成像后在待测透镜焦面上成象为y'，如测量显''β（式中β为显微物镜的微镜测量则测得y'的象y''为：yy'=放大率），则待测物镜的焦距可由下式求得：c f y y f '''='β（1－1）式中c f '为平行光管物镜焦距。

五、测量方法1、首先将已知刻线对的彼罗板放置于平行光管的物镜焦平面上，并用测量显微镜对该彼罗板的线对进行调焦，直至视场中出现清晰的像，选择彼罗板的其中一对刻线作为物y ，测量出物的像的大小y '，则得到测量显微镜的物镜放大率：y y /'=β。

2、将待测物镜放置于透镜夹持器中，并调整透镜、平行光管及测量显微镜三者光轴共轴。

图 1－13、微调显微镜，使刻线象清晰无视差的成在测微目镜的分划板上，再次测量象的大小y ''。

实验一周视瞄准镜测试-光电工程-长春理工大学

主编：白素平闫钰锋长春理工大学光电工程学院一．实验题目1．用周视瞄准镜测量目标夹角2．用电子经纬仪测量目标方位角、高低角3．用游标卡尺测望远镜入瞳和出瞳直径，计算望远镜倍率4．用显微镜测分划线间隔距离5．光电读数系统（1）光栅尺量程测量（2）光栅测微传感器测量工件厚度（3）轴角编码器测水准器灵敏度二．实验报告要求1．每个实验读数三次（321x x x 、、），求平均值3∑=ixx ，计算12-=∑n u iσ2．实验报告写明实验操作步骤、实验数据及处理结果。

实验一周视瞄准镜测试一．实验目的1．掌握周视瞄准原理2．了解周视瞄准镜的基本组成及主要特性，了解周视瞄准镜的主要光学系统的光路原理3．掌握周视瞄准镜的测试方法、读数方法二．实验设备1．58式周视瞄准镜2．测量屏幕3．标尺三．实验原理周视瞄准镜主要用于军事上搜索目标，在水平面内实现全方位观察；也可用在某些测量仪器中进行角度测量。

周视过程中目标信息经保护玻璃到直角棱镜，在垂直方向换向，经道威棱镜补偿像倾斜进入屋脊棱镜，转向进入物镜，成像在分划板上，通过目镜观察目标像。

四．仪器指标1．放大倍率：3x2．仪器精度：±1密位3．仪器最大水平扫描角度：±360。

4．仪器最大俯仰扫描角度：±18。

五．实验任务及思考问题周视原理1．自选两目标测量其到仪器所在地夹角，记录实验数据并处理结果。

2．考虑周视瞄准镜测量结果主要包括哪些误差?3．了解光学件的固定安装方法4．分析周视瞄准镜的制动、微动方法。

5．说明读数方法及细分原理实验二显微定位系统测试一．实验目的了解显微定位系统的原理及功能，分析其结构组成及各组成部分的结构特性、工作方式，了解各部分之间的装配关系。

对一固定目标进行精确测量并进行精度分析。

通过结构分析了解显微定位系统的光学成像原理，机械定位结构的特点及微动、制动机构的原理，掌握其读数系统的原理、方法。

二．实验设备1．三维、二维读数显微镜2．被测分划板3．拆装工具三．实验原理读数显微镜采用光学式定位方法，利用自然光源，由反射镜反射光进入物镜，成像到分划板上，利用分划板的刻划线与被测件的边缘对齐定位然后读数。

基本光学测量技术教材

第二节测角技术的应用
一、在精密测角仪上测量棱镜的角度
也可以使自准直望远镜固定，工作台和度盘转动。首先是自准直望远镜对准棱镜工作面①，如图3-6（a）的实现所示位置，当看到自准直像和分划板本身重合时，表示自准直望远镜视轴与棱镜平面①法线重合。这时，从度盘上得到一读数。然后使自准直望远镜与棱镜工作面②对准，如图3-6 （a）的虚线所示位置，又可得到 1 2 一读数，两次读数之差即为两工作 3 ① ② 面法线的夹角φ。图中很容易 A 看出被测角A为： ∠A=180°-φ （3-1）

§1精密测角仪

一、精密测角仪概述
第一代测角仪----用光学度盘作基准器的测角仪（测量不确定度多数为秒级，如英国60年代生产的C-20型测角仪，不确定度1″，分辨率0.1″；第二代测角仪----利用光栅做成的数显转台，不确定度达十分之一秒级，如我国航天航空工业部与1985年研制成功的精密数显转台，角分辨率为0.01 ″,不确定度为0.22 ″；西德70年代末研制的210转台，分辨率为0.02 ″ ，不确定度为0.15 ″ 。第三代测角仪----以电子计算机控制的具有自动测角功能的精密测角仪，如日本的用于角度编码器的自动校准系统，可以5转/分的转速动态测角，微机修正误差和数据处理分辨率为0.0135 ″ ，不确定度优于0.3 ″

二、JC-1型精密测角仪工作原理
角度器件动态测试仪编码器，联轴节读数头
编码器，联轴器
光栅
+
精密测角仪
谱线发光管
+
角基准器+光电自准直仪棱镜、角度块、多面体
+
折射率测量仪自寻
光栅检验仪光栅盘，度盘等
图3-1

(光学测量技术)第1章光学测量基础知识

第1章光学测量基础知识 4. 按测量目的的数目多少分类按照测量目的数目的不同，测量可分为独立测量和组合测量。独立测量:只有一个量作为测量目的的测量。一般说来，它的测量原理可用一个方程式来表示。组合测量:测量目的为两个及两个以上的测量。此时，测量原理必须用方程组来表示。
第1章光学测量基础知识 5. 按测量时所处的条件分类按照测量时所处条件的不同，测量可分为等精度测量和非等精度测量。等精度测量:在同一条件下进行的一系列重复测量，称为等精度测量。如每次测量都使用相同的方法、相同的仪器、在同样的环境下进行，而且每次都以同样的细心和注意程度来工作等。非等精度测量:在多次测量中，进行每一次测量时，若对测量结果精确度有影响的一切条件不能完全维持不变，则所进行的一系列重复测量称为非等精度测量。
第1章光学测量基础知识 1. 1. 4 测量的分类对测量的分类可以从以下几个不同的角度进行。 1. 按获得测量结果的方式分类从获得测量结果的方式来分，测量可分为直接测量和间接测量。直接测量:测量目的就是被测量，此时，测量目的直接与标准量进行比较，从而求得测量目的的大小。间接测量:在这种测量中，被测量不是测量目的。测量目的的大小，是通过与它有一定关系的被测量的测量，而间接地按已知的函数关系求得的。
第1章光学测量基础知识各测得值与算术平均值之差代表残差。残差有以下两个性质: (1)当 n →∞ 时，残差代数和为零，即
(2)残差的平方和为最小，即
