铝箔轧制工艺过程及其特点

铝箔轧制工艺过程及其特点

浙江中金铝业有限公司技术研发部 2011年09月16日

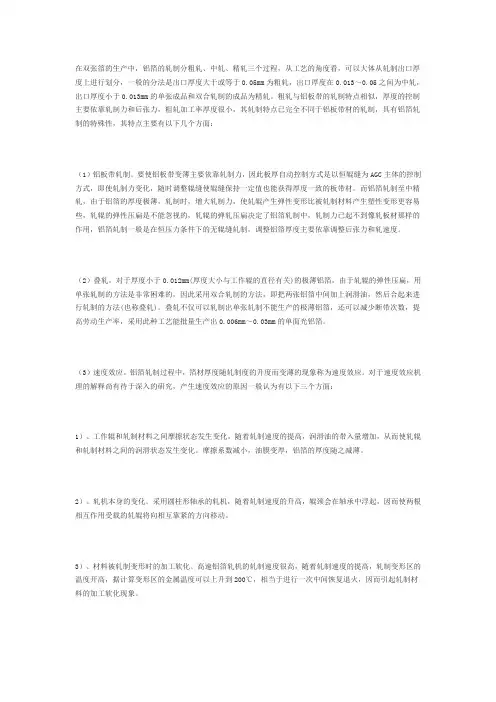

在双张箔的生产中，铝箔的轧制分粗轧、中轧、精轧三个过程，从工艺的角度看，可以大体从轧制出口厚度上进行划分，一般的分法是出口厚度大于或等于

0.05mm为粗轧，出口厚度在0.013～0.05之间为中轧，出口厚度小于0.013mm的单张成品和双合轧制的成品为精轧。粗轧与铝板带的轧制特点相似，厚度的控制主要依靠轧制力和后张力，粗轧加工率厚度很小，其轧制特点已完全不同于铝板带材的轧制，具有铝箔轧制的特殊性，其特点主要有以下几个方面：

(1)铝板带轧制。

要使铝板带变薄主要依靠轧制力，因此板厚自动控制方式是以恒辊缝为AGC主体的控制方式，即使轧制力变化，随时调整辊缝使辊缝保持一定值也能获得厚度一致的板带材。而铝箔轧制至中精轧，由于铝箔的厚度极薄，轧制时，增大轧制力，使轧辊产生弹性变形比被轧制材料产生塑性变形更容易些，轧辊的弹性压扁是不能忽视的，轧辊的弹轧压扁决定了铝箔轧制中，轧制力已起不到像轧板材那样的作用，铝箔轧制一般是在恒压力条件下的无辊缝轧制，调整铝箔厚度主要依靠调整后张力和轧速度。

(2)叠轧。

对于厚度小于0.012mm(厚度大小与工作辊的直径有关)的极薄铝箔，由于轧辊的弹性压扁，用单张轧制的方法是非常困难的，因此采用双合轧制的方法，即把两张铝箔中间加上润滑油，然后合起来进行轧制的方法(也称叠轧)。叠轧不仅可以轧制出单张轧制不能生产的极薄铝箔，还可以减少断带次数，提高劳动生产率，采用此种工艺能批量生产出0.006mm～0.03mm的单面光铝箔。

(3)速度效应。

铝箔轧制过程中，箔材厚度随轧制度的升度而变薄的现象称为速度效应。对于速度效应机理的解释尚有待于深入的研究，产生速度效应的原因一般认为有以下三个方面：

1)工作辊和轧制材料之间摩擦状态发生变化，

随着轧制速度的提高，润滑油的带入量增加，从而使轧辊和轧制材料之间的润滑状态发生变化。摩擦系数减小，油膜变厚，铝箔的厚度随之减薄。

2)轧机本身的变化。

采用圆柱形轴承的轧机，随着轧制速度的升高，辊颈会在轴承中浮起，因而使两根相互作用受载的轧辊将向相互靠紧的方向移动。

3)材料被轧制变形时的加工软化。

高速铝箔轧机的轧制速度很高，随着轧制速度的提高，轧制变形区的温度开高，据计算变形区的金属温度可以上升到200℃，相当于进行一次中间恢复退火，因而引起轧制材料的加工软化现象。
