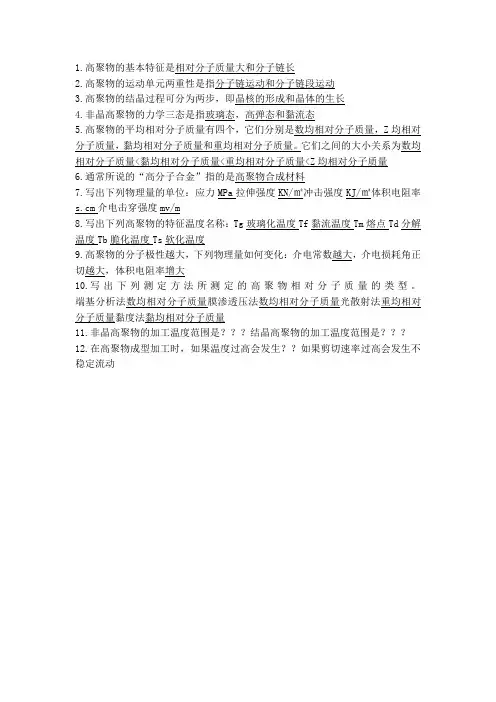

高分子物理题海战术——填空题

1．聚合物在溶液中通常呈无规线团构象，在晶体中呈锯齿或螺旋形构象。

2. 高聚物的静态粘弹性行为表现有蠕变、应力松弛。

3. 高聚物在极高压力下可以得到的晶体类型是伸直链晶体，在偏光显微镜下可以观察到“黑十字”现象的晶体类型是球晶。

4. 高聚物链段开始运动的温度对应的是该高聚物的玻璃化转变温度。

5. 橡胶弹性是熵弹性，弹性模量随温度的升高而增加，在拉伸时放热。

6.相对于脆性断裂，韧性断裂的断裂面较为粗糙，断裂伸长率较长，而且断裂之前存在屈服。

7.写出三种测定聚合物结晶度的测定方法: X射线衍射、量热法和密度法。

8、写出判定聚合物溶解能力的原则中的2个原则：极性相近、溶剂化原则。

9.凝胶色谱法（GPC）分离不同分子量的样品时，最先流出的是分子量大的部分，是依据体积排除机理机理进行分离的。

10.液晶分子中必须含有长棒状的结构才能够称为液晶，其长径比至少为4 才有可能称为液晶，或者为盘状状，其轴至多为1/4 。

11. 一般情况下，高聚物的结晶温度区域为Tg-Tm，在此区间较高温度下结晶可使高聚物的Tm 较高，熔限较窄，结晶尺寸较大。

12. 膜渗透压法测定的是数均Mn 分子量；凝胶色谱法（GPC）测定可得到Mn，Mw，Mz，Mη ，d=Mw/Mn= Mz/ Mw ，从色谱柱中最先分离出来的是分子量较大的级份。

13. PE、等规PP的溶解过程为先熔融，后溶胀，再溶解，硫化橡胶遇溶剂后只溶胀，不溶解。

14. 动态粘弹性一般用储能模量（E′），损耗模量(E”) ，损耗因子（tanδ）等参数来表征；从分子结构来讲，顺丁橡胶、丁苯橡胶、丁晴橡胶、丁基橡胶四种橡胶中内耗最大的是丁基橡胶（IIR）。

15. 大多数聚合物熔体属假塑性流体，，其n值为<1，表明它们具有剪切变稀特性。

16. 共混高聚物是指两种或以上的高聚物通过物理或化学方法制备的高分子-高分子混合物，其聚集态特征为亚微观非均相，宏观均相。

17. 玻璃态高聚物发生冷拉（强迫高弹形变）的温度区间是Tb~Tg，结晶聚合物的冷拉温度区间是Tb(Tg)~ Tm 。

18. 顺丁橡胶分子链的结构单元化学组成属碳链高聚物，键接结构属1-4键接，构型属顺式构型。

19. 高密度PE与低密度PE相比，其支化度低，结晶度高，熔点高拉伸强度高，冲击强度低20. 高聚物的粘弹性行为表现有应力松弛、蠕变、滞后现象和内耗。

21. 具有规则几何外形的聚合物晶体类型是单晶，在很稀溶液中缓慢冷却才可以得到；在偏光显微镜下可以观察到“黑十字”现象的晶体类型是球晶。

22. 对于平均分子量相同而分子量分布不同的同种聚合物，在低剪切速率时，分子量分布宽的聚合物的剪切粘度大，而在高剪切速率下，分子量分布窄的聚合物的剪切粘度大。

23. 根据时温等效原理，可以在较高温度下，较短时间内观察刀的力学松弛现象，也可以在低温度下，长时间内观察到。

24、maxwell 模型是有弹簧和粘壶 串 而成 ，他可以用来描述 线性 聚合物的 应力松弛 过程。

25.凝胶色谱法（GPC ）分离不同分子量的样品时，最先流出的是分子量 大 的部分，是依据 体积排除 机理进行分离的。

26.液晶的晶型可以分为 近晶型 、 向列型 和 胆甾型 。

27.柔顺性的大小可以用空间位阻参数、无扰尺寸、_极限特征比来表征。

28.轻度交联可使材料拉伸强度_提高、弹性 增大、蠕变 减少、应力松弛加快。

29.高聚物的单晶一般只能在极烯的溶液生成，而在熔体或浓溶液中外力较小时形成球晶 它在偏光显微镜下具有黑十字消光现象。

30.通常来说，Tg 是塑料使用的_上限温度__，橡胶使用的_下限温度 而几乎所有的塑料都是在_ Tf-Td __温度区间进行加工。

31单向外力能够促使链段运动，从而使Tg 偏低；而提高升温速率会使Tg 偏高。

32. 溶液中， Dm1E _=0__，A2 _=0__，c1 _=0.5__，高分子链处于_自由无扰__状态。

33.从分子结构来说，d 的内耗最大（a.顺丁橡胶；b.丁苯橡胶；c.丁腈橡胶；d.丁基橡胶），这是因为丁基橡胶的侧基数最多从而导致分子链间内摩擦阻力最大。

34.可以用时温等效原理研究聚合物的粘弹性，是因为高聚物的分子运动是一个与时间和温度有关的松弛过程。

35.玻璃态高聚物发生冷拉的温度区间是Tb-Tg ，而结晶聚合物的冷拉温度区间是Tg-Tm1. 线形聚合物在溶液中通常为 无规线团 构象，在晶区通常为 锯齿形 或 螺旋形 构象。

2. 高分子液晶根据基元在分子链中的位置不同，可分为 主链 液晶与 侧链 液晶。

3. 结晶使聚合物的耐溶剂性 升高 ，抗渗透性 提高 ，耐热性 提高 。

4.高分子聚集态结构包括 非晶态、晶态、液晶态、取向态、共混聚合物的织构态5. 假定某一聚合物由单分散组分A 和B 组成，A 和B 的相对分子质量分别为100,000和400,000。

当以重量比A ∶B ＝1∶2时，混合物的n M = 200,000 ，w M = 300.000 ；当以重量比A ∶B ＝2∶1混合时，混合物的n M = 400,000/3 ，w M = 200.000 。

6.一块橡胶，直径6cm ，长度20cm ，当作用力施加于橡胶下部，半个小时后拉长至300%(最大伸长600％)，它的松弛时间= 分；如果伸长至400％，需要的时间是 分。

7．聚合物力学松弛最基本的现象有 蠕变 、应力松弛 、 滞后现象 、 力学损耗 、 等。

8．高聚物分子的热运动特点是： 运动单元的多重性， 。

非晶高聚物由于分子随温度变化处于不同的运动状态，宏观上出现 三种 力学状态。

9．模拟应力松弛的Maxwell 模型是由一个 理想弹簧 和一个 理想黏壶 串联而成的；有一未硫化生胶，已知其η=1010泊，E ＝109达因／厘米2，作应力松弛实验，当所加的原始应力为100达因／cm 2时，试验开始后5秒钟时试样的残余应力是 100e-1/2 达因／厘米2。

10. 有全同立构聚丙烯试样一块，体积为1.42×2.96×0.51cm 3，重量为1.94g ，则其比容是 1.1 ，结晶度重量分数= 0.698 ,体积分数= 。

（已知非晶态PP 的比容g cm V a 3174.1=，完全结晶态PP 的比容g cm V c /068.13=）北航：1．聚合物在溶液中通常呈 无规线团 构象，在晶体中呈 锯齿形 或 螺旋形 构象。

2. 高聚物的静态粘弹性行为表现有 蠕变 、 应力松弛 。

3. 高聚物在极高压力下可以得到的晶体类型是 伸直链晶体 ，在偏光显微镜下可以观察到“黑十字”现象的晶体类型是 球晶 。

4. 高聚物链段开始运动的温度对应的是该高聚物的 玻璃化转变 温度。

5. 橡胶弹性是熵 弹性，弹性模量随温度的升高而 增加 ，在拉伸时 放 热。

6.相对于脆性断裂，韧性断裂的断裂面较为 粗糙 ，断裂伸长率较 长 ，而且断裂之前存在 屈服 。

7.写出三种测定聚合物结晶度的测定方法: X 射线衍射 、量热法和 密度法 。

8、写出判定聚合物溶解能力的原则中的2个原则： （18） 、 （19） 。

9.凝胶色谱法（GPC ）分离不同分子量的样品时，最先流出的是分子量 （20） 的部分，是依据 体积排除机理 机理进行分离的。

10、 自由结合链的均方末端距2fj h = nl 2 ，自由旋转链的均方末端距2fr h = nl 2(1+cos θ)/(1-cos θ) ，等效自由结合链均方末端距2h 等效= n e l e 2 。

11、 一般情况下，高聚物的结晶温度区域为 Tg-Tm_，在此区间较高温度下结晶可使高聚物的Tm 较高，熔限 较窄，结晶尺寸 较大 。

12、 膜渗透压法测定的是 数均Mn 分子量；凝胶色谱法（GPC ）测定可得到 Mn ， Mw ， Mz ，M η ， d=Mw/Mn= Mz/ Mw ，从色谱柱中最先分离出来的是 分子量较大的级份 。

13、 PE 、等规PP 的溶解过程为 先熔融 ，后溶胀 ，再溶解，硫化橡胶遇溶剂后 只溶胀 ，不溶解 。

14、 良溶剂状态时，12χ <1/2 ，2A >0 。

15、 动态粘弹性一般用 储能模量（E ′）， 损耗模量(E ”) ，损耗因子（tan δ）等参数来表征；从分子结构来讲，顺丁橡胶、丁苯橡胶、丁晴橡胶、丁基橡胶四种橡胶中内耗最大的是丁基橡胶（IIR ）。

16、 大多数聚合物熔体属 假塑性 流体，，其n 值为 <1，表明它们具有 剪切变稀 特性。

17、 橡胶弹性热力学方程为 TV TVu S f T l l ∂∂⎛⎫⎛⎫=- ⎪ ⎪∂∂⎝⎭⎝⎭，交联橡胶的状态方程为 ()()220/CN kT RT M σλλρλλ--=-=- ，当温度升高时橡胶弹性模量会 增大。

18、 共混高聚物是指 两种或以上的高聚物通过物理或化学方法制备的高分子-高分子混合物，其聚集态特征为 亚微观非均相，宏观均相。

19、玻璃态高聚物发生冷拉（强迫高弹形变）的温度区间是 T b ~T g ，结晶聚合物的冷拉温度区间是T b (T g )~ T m 。

20、 顺丁橡胶分子链的结构单元化学组成属 碳链高聚物，键接结构属 1-4键接 ，构型属 顺式构型 。

21、 高密度PE 与低密度PE 相比，其支化度 低 ，结晶度 高 ，熔点 高 拉伸强度高 ，冲击强度 低 。

22、轻度交联可使材料拉伸强度⎽提高，、弹性增大，⎽⎽⎽、蠕变⎽减少⎽、应力松弛⎽加快。

青岛科技大学二、填空（每题3分，共36分）1. 自由结合链的均方末端距2fj h = nl 2 ，自由旋转链的均方末端距2fr h = nl 2(1+cos θ)/(1-cos θ) ，等效自由结合链均方末端距2h 等效= n e l e 2 。

2. 一般情况下，高聚物的结晶温度区域为 Tg-Tm_，在此区间较高温度下结晶可使高聚物的Tm 较高，熔限 较窄，结晶尺寸 较大 。

3. 膜渗透压法测定的是 数均Mn 分子量；凝胶色谱法（GPC ）测定可得到 Mn ， Mw ， Mz ， M η ， d=Mw/Mn=Mz/ Mw ，从色谱柱中最先分离出来的是 分子量较大的级份 。

4. PE 、等规PP 的溶解过程为 先熔融 ，后溶胀 ，再溶解，硫化橡胶遇溶剂后 只溶胀 ，不溶解 。

5. 良溶剂状态时，1E μ∆ <0 ，12χ <1/2 ，2A >0 。

6. 动态粘弹性一般用 储能模量（E ′）， 损耗模量(E ”) ，损耗因子（tan δ）等参数来表征；从分子结构来讲，顺丁橡胶、丁苯橡胶、丁晴橡胶、丁基橡胶四种橡胶中内耗最大的是丁基橡胶（IIR ）。

7. 大多数聚合物熔体属 假塑性 流体，，其n 值为 <1，表明它们具有 剪切变稀 特性。
