重型单层工业厂房钢结构设计(45页)PPT
合集下载
单层厂房钢结构 ppt课件
建筑钢结构设计
单层厂房钢结构
单层厂房钢结构
本章主要内容：
1. 结构体系与结构布置 2. 普通钢屋架设计 3. 横向框架及框架柱设计 4. 吊车梁结构体系
单层厂房钢结构
1.结构体系及结构布置
• 主要结构构件
– (1)框架柱 (2)钢屋架 – 支撑构件 – 吊车梁 制动梁 – 天窗架 托架 – 墙架 抗风柱 …
单层厂房钢结构
1.结构体系及结构布置
✓ 屋盖支撑和柱间支撑等构成支撑体系
• 支撑体系 支撑的作用 –增大结构纵向刚度，承担纵向水平荷载 –增大结构横向刚度，协调横向框架受力 –减小屋架弦杆/框架柱的平面外计算长度 –维持托架及中间屋架的稳定性 –保证安装过程中结构稳定性，防止倾倒 –增大结构的抗扭刚度
1.结构体系及结构布置
• 横向框架形式 铰接框架和刚接框架 – 铰接框架
柱脚弯矩大；横向刚度差；受力明确，计 算简单；安装方便；对基础沉降适应性强 – 刚接框架 柱脚弯矩小；横向刚度好；受力复杂；构 造麻烦；对基础沉降适应性差
单层厂房钢结构
1.结构体系及结构布置
• 屋盖结构形式 无檩体系 –在屋架上直接设置大型钢筋混凝土屋面板 –屋架间距=屋面板跨度（6m/12m） –横向刚度大/整体性好/构造简单/耐久性好
单层厂房钢结构
1.结构体系及结构布置
• 结构形式与布置
柱网布置 屋盖结构型式 墙架布置
横向框架形式 支撑体系 吊车梁系统布置
单层厂房钢结构
1.结构体系及结构布置
✓ 横向框架和纵向框架的柱形成柱网
• 柱网布置 考虑因素 – 工艺要求
• 地上设备/地下设备/功能变动
– 结构要求
• 所有柱列采用相等柱间距/设置托架(标准化)
单层厂房钢结构
单层厂房钢结构
本章主要内容：
1. 结构体系与结构布置 2. 普通钢屋架设计 3. 横向框架及框架柱设计 4. 吊车梁结构体系
单层厂房钢结构
1.结构体系及结构布置
• 主要结构构件
– (1)框架柱 (2)钢屋架 – 支撑构件 – 吊车梁 制动梁 – 天窗架 托架 – 墙架 抗风柱 …
单层厂房钢结构
1.结构体系及结构布置
✓ 屋盖支撑和柱间支撑等构成支撑体系
• 支撑体系 支撑的作用 –增大结构纵向刚度，承担纵向水平荷载 –增大结构横向刚度，协调横向框架受力 –减小屋架弦杆/框架柱的平面外计算长度 –维持托架及中间屋架的稳定性 –保证安装过程中结构稳定性，防止倾倒 –增大结构的抗扭刚度
1.结构体系及结构布置
• 横向框架形式 铰接框架和刚接框架 – 铰接框架
柱脚弯矩大；横向刚度差；受力明确，计 算简单；安装方便；对基础沉降适应性强 – 刚接框架 柱脚弯矩小；横向刚度好；受力复杂；构 造麻烦；对基础沉降适应性差
单层厂房钢结构
1.结构体系及结构布置
• 屋盖结构形式 无檩体系 –在屋架上直接设置大型钢筋混凝土屋面板 –屋架间距=屋面板跨度（6m/12m） –横向刚度大/整体性好/构造简单/耐久性好
单层厂房钢结构
1.结构体系及结构布置
• 结构形式与布置
柱网布置 屋盖结构型式 墙架布置
横向框架形式 支撑体系 吊车梁系统布置
单层厂房钢结构
1.结构体系及结构布置
✓ 横向框架和纵向框架的柱形成柱网
• 柱网布置 考虑因素 – 工艺要求
• 地上设备/地下设备/功能变动
– 结构要求
• 所有柱列采用相等柱间距/设置托架(标准化)
单层厂房钢结构设计ppt课件
度
第一节 单层厂房钢构造体系
二、单层厂房钢构造的布置 2.1、柱网 2.2、变形缝－温度缝 2.3、横向框架 2.4、屋盖构造布置
第一节 单层厂房钢构造体系
2.1、柱网——主要取决于工艺要求 柱网→横向框架＋纵向框架 柱网的布置需求从以下几个方法思索： 〔1〕从工艺要求方面： 柱的位置应与车间设备、机械及起重运输
第一节 单层厂房钢构造体系
三、支撑体系 3.1、支撑体系的作用 3.2、屋盖支撑 3.3、柱间支撑 3.4、支撑的计算和构造
第一节 单层厂房钢构造体系
3.2、屋盖支撑 (1)支撑作用：
1〕保证构造的空间作用； 2〕加强屋架的侧向稳定； 3〕传送屋盖的程度荷载； 4〕便于屋盖的安装；
第一节 单层厂房钢构造体系
第四节 横向框架与框架柱
1.1 横向框架的方式 〔2〕单层多跨厂房的横向框架 在消费线有横向联络时，多采用此种
第四节 横向框架与框架柱
1.1 横向框架的方式 〔2〕单层多跨厂房的横向框架
第四节 横向框架与框架柱
1.1 横向框架的方式 〔3〕锯齿形厂房的横向框架 有采光和通风要求的厂房 一面采光或通风，另一面是屋面板 框架式或桁架式 〔4〕有横向天窗的横向框架 天窗直接放在屋架上 天窗与屋架和柱构成横向框架
度大，稳定性好，抗震性能好，耐热〔 但不耐火〕，制做安装运输方便，因此 在重型厂房及大型厂房中运用很普遍。 需求抵抗屋面、墙面、吊车设备等各种竖 向及程度荷载的作用。 组成：天窗架、屋架、托梁、柱、吊车梁 、制动梁〔桁架〕、各种支撑以及墙架 等构件。
第一节 单层厂房钢构造体系
1.1、构造组成 柱＋屋架→平面构造 吊车梁→衔接两个平面构造 支撑体系→屋盖支撑、柱间支撑 屋盖→屋架、支撑、檩条、天窗
第一节 单层厂房钢构造体系
二、单层厂房钢构造的布置 2.1、柱网 2.2、变形缝－温度缝 2.3、横向框架 2.4、屋盖构造布置
第一节 单层厂房钢构造体系
2.1、柱网——主要取决于工艺要求 柱网→横向框架＋纵向框架 柱网的布置需求从以下几个方法思索： 〔1〕从工艺要求方面： 柱的位置应与车间设备、机械及起重运输
第一节 单层厂房钢构造体系
三、支撑体系 3.1、支撑体系的作用 3.2、屋盖支撑 3.3、柱间支撑 3.4、支撑的计算和构造
第一节 单层厂房钢构造体系
3.2、屋盖支撑 (1)支撑作用：
1〕保证构造的空间作用； 2〕加强屋架的侧向稳定； 3〕传送屋盖的程度荷载； 4〕便于屋盖的安装；
第一节 单层厂房钢构造体系
第四节 横向框架与框架柱
1.1 横向框架的方式 〔2〕单层多跨厂房的横向框架 在消费线有横向联络时，多采用此种
第四节 横向框架与框架柱
1.1 横向框架的方式 〔2〕单层多跨厂房的横向框架
第四节 横向框架与框架柱
1.1 横向框架的方式 〔3〕锯齿形厂房的横向框架 有采光和通风要求的厂房 一面采光或通风，另一面是屋面板 框架式或桁架式 〔4〕有横向天窗的横向框架 天窗直接放在屋架上 天窗与屋架和柱构成横向框架
度大，稳定性好，抗震性能好，耐热〔 但不耐火〕，制做安装运输方便，因此 在重型厂房及大型厂房中运用很普遍。 需求抵抗屋面、墙面、吊车设备等各种竖 向及程度荷载的作用。 组成：天窗架、屋架、托梁、柱、吊车梁 、制动梁〔桁架〕、各种支撑以及墙架 等构件。
第一节 单层厂房钢构造体系
1.1、构造组成 柱＋屋架→平面构造 吊车梁→衔接两个平面构造 支撑体系→屋盖支撑、柱间支撑 屋盖→屋架、支撑、檩条、天窗

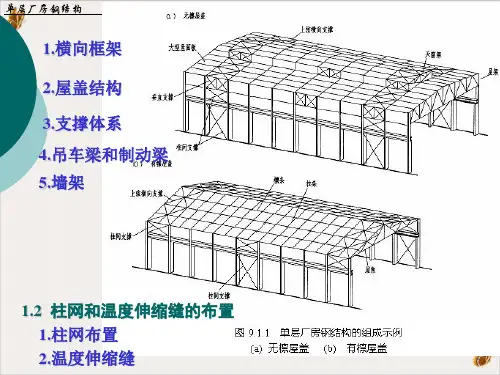

钢结构单层厂房课程设计详细讲义PPT课件
单层厂房钢结构
钢屋架－檩条－轻型屋面板结构体系 优点：构件自重轻，用料省，运输安装轻便
缺点：构件较多，构造较复杂，吊装次数较多
在横向支撑或垂直支撑节点处应沿房屋通长设置系杆。 8M0，其它节间的正弯矩和节点负弯矩M2＝±0. 屋盖构件数量多，整体刚度差。 刚接：连接于钢柱上。 抗风柱支承在屋架下弦时，
图 垂直支撑的Βιβλιοθήκη 置无天窗，跨 度l<30m，布置 在屋架两端、跨 中。
无天窗，跨度 l>30m，布置在屋 架两端、跨度l/3 处。
单层厂房钢结构
垂直支撑
一般跨度房屋的系垂杆受直力很支小，撑柔性即系杆在的设相计可邻按[λ两]＝3榀50，桁400架控制的，常对用单应角钢竖截面杆； (或斜杆)间平
常用的腹杆体系人字式、交叉式、再分式。
上弦横向水平支撑一般应设置在房屋两端或纵向温度区段 两端的第一柱间或第二柱间，其最大间距为60m，否则在中间 应增设一道或几道支撑。有时可将其布置在第二个柱间，但在 第一个柱间要设置刚性系杆以支持端屋架和传递端墙风力。
单层厂房钢结构
上弦横向水平支撑，通常采用单角钢柔性铰 。
叉斜腹杆和双角钢十形或T 形截面受压横腹杆(横腹杆型式与
单层厂房钢结构
如在房屋两端的柱间内设置上弦横向支撑桁架，则屋架上 弦将屈曲成多个“半波”，从而提高上弦杆的整体稳定性，亦 即提高了承载能力。由此可见平面桁架如无支撑系统从侧面 “扶持”，将不能发挥它的承重作用。
单层厂房钢结构
屋盖支撑系统做法是： 首先在屋盖两端的两榀相邻平面屋架对应的上弦杆间、 下弦杆间、端部竖杆(或斜杆)间、以及跨中某些竖杆(或斜 杆）间，用水平、垂直和倾斜方向的支撑杆件互相联系； 这样就在垂直于两相相邻屋架的侧向形成许多水平和垂直 支撑桁架(即图中的上、下弦横向水平支撑和端部、跨中垂 直支撑)，并与两榀相邻屋架共同组成坚强的空间桁架结构 体系。
第二章-重型厂房结构设计PPT课件
》分为8个工作级别：A1～ A8 ）
工作制等级 轻级 工作级别 A1～A3
中级 A4,A5
重级 A6,A7
特重级 A8
16
四、柱网布置
1、柱网布置要综合考虑： 生产工艺要求 结构要求 施工要求 经济合理 模数要求： 柱距：6m，
跨度：取3m倍数(L≤18m),取6m倍数(L>18m)。
17
•计算跨度 l0 (柱网采用封闭结合时) l0 = l - 300mm
29
(2) 屋架的高度 取决于建筑、经济、刚度、运输等条件，和屋面
坡度相关。
铰接梯形屋架，端高宜取1.6～2.2m (宜>l/18) （采用大型屋面板，卷材防水时，i=1/10～1/12）
中高： h中 ＝ h端 + (L/2）i
26
根据不同的条件桁架形式可以有很多变化
三角形屋架弦杆 交角增大，方便制 造，屋架重心降低， 提高了稳定性。
可有效降低屋架对 支撑结构的推力。
27
确定屋架形式的原则：
1.满足使用要求 屋架外形应与屋面材料的排水要求相适应。
2.满足受力要求 •屋架外形应尽量和弯矩图接近，使上下弦杆内力沿 跨度方向分布较均匀，腹杆受力较小；
当 L≥24m，应按L/500=24000/500=48mm 考虑起拱：∴采用起拱 50mm。
30
2.3 钢屋盖的支撑系统
一、屋盖支撑系统的作用
平面屋架在屋架平面外的刚度和稳定性很差，不能 承受水平荷载。因此，为使屋架结构有足够的空间刚 度和稳定性，必须在屋架间设置支撑系统。
31
图为屋架上弦平面图，在未设上弦平面内的支撑桁架 时，虽有檩条把各个屋架连成一片，但当屋架上弦杆因受 压而失稳时，整个上弦会屈曲成一个“半波”。
工作制等级 轻级 工作级别 A1～A3
中级 A4,A5
重级 A6,A7
特重级 A8
16
四、柱网布置
1、柱网布置要综合考虑： 生产工艺要求 结构要求 施工要求 经济合理 模数要求： 柱距：6m，
跨度：取3m倍数(L≤18m),取6m倍数(L>18m)。
17
•计算跨度 l0 (柱网采用封闭结合时) l0 = l - 300mm
29
(2) 屋架的高度 取决于建筑、经济、刚度、运输等条件，和屋面
坡度相关。
铰接梯形屋架，端高宜取1.6～2.2m (宜>l/18) （采用大型屋面板，卷材防水时，i=1/10～1/12）
中高： h中 ＝ h端 + (L/2）i
26
根据不同的条件桁架形式可以有很多变化
三角形屋架弦杆 交角增大，方便制 造，屋架重心降低， 提高了稳定性。
可有效降低屋架对 支撑结构的推力。
27
确定屋架形式的原则：
1.满足使用要求 屋架外形应与屋面材料的排水要求相适应。
2.满足受力要求 •屋架外形应尽量和弯矩图接近，使上下弦杆内力沿 跨度方向分布较均匀，腹杆受力较小；
当 L≥24m，应按L/500=24000/500=48mm 考虑起拱：∴采用起拱 50mm。
30
2.3 钢屋盖的支撑系统
一、屋盖支撑系统的作用
平面屋架在屋架平面外的刚度和稳定性很差，不能 承受水平荷载。因此，为使屋架结构有足够的空间刚 度和稳定性，必须在屋架间设置支撑系统。
31
图为屋架上弦平面图，在未设上弦平面内的支撑桁架 时，虽有檩条把各个屋架连成一片，但当屋架上弦杆因受 压而失稳时，整个上弦会屈曲成一个“半波”。
单层工业厂房建筑设计ppt课件
由图所示细部构造关系可知：
e=h+Cb+B 式中 h——上柱截面高度（mm），根据厂房高度、跨度、柱距及吊车起重量
确定；
B——吊车桥架端部构造长度（mm），即吊车轨道中心线至吊车端部外 缘的距离，可查阅吊车规格资料；
Q≤2C0b—t时—，吊C车b≥端8部0m外m；缘Q至≥上75柱t时内，缘C的b≥安10全0m净m。空C尺b值寸主（要mm考）虑，吊当车吊和车柱起子重的量
最新课件
14
最新课件
15
（二）其他结构
单层工业厂房的承重结构除上述骨架结构外，还有其他结构形式。
一类是上述骨架结构中，屋顶部分改用轻型屋盖，如V形折板 结构、单面或双面曲壳结构或者网架结构。
这类结构的屋盖属于空间结构，其特点是受力合理，能充分地发挥材
料的力学性能，其空间刚度大，抗震性能较强。缺陷是施工复杂，大跨及 连跨厂房不便采用。
最新课件
26
工艺设计人员根据工艺流程和设备布置状况，对跨度和柱距 提出初始的要求，建筑设计人员在此基础上，依照建筑及结构的 设计原则，最终确定厂房的跨度和柱距。选择柱网时要综合考虑 以下几个方面：
（1）满足生产工艺提出的要求； （2）遵守《厂房建筑模数协调标准》的有关规定； （3）尽量扩大柱网，提高厂房的通用性； （4）满足建筑材料、建筑结构和施工等方面的技术性要求； （5）尽量降低工程造价。
最新课件
11
最新课件
12
（2）钢筋混凝土结构
这种骨架结构主要由横向骨架和纵向连系构件组成。
横向骨架体系包括屋面大梁（屋架）、柱子、柱基础等。 纵向连系构件包括屋面板、连系梁、吊车梁、基础梁等。
这种结构坚固耐久，建设周期短，与钢结构相比可节省钢材， 造价较低，故在国内外工业建筑中应用十分广泛。唯其自重大， 抗震性能比钢结构厂房差。
e=h+Cb+B 式中 h——上柱截面高度（mm），根据厂房高度、跨度、柱距及吊车起重量
确定；
B——吊车桥架端部构造长度（mm），即吊车轨道中心线至吊车端部外 缘的距离，可查阅吊车规格资料；
Q≤2C0b—t时—，吊C车b≥端8部0m外m；缘Q至≥上75柱t时内，缘C的b≥安10全0m净m。空C尺b值寸主（要mm考）虑，吊当车吊和车柱起子重的量
最新课件
14
最新课件
15
（二）其他结构
单层工业厂房的承重结构除上述骨架结构外，还有其他结构形式。
一类是上述骨架结构中，屋顶部分改用轻型屋盖，如V形折板 结构、单面或双面曲壳结构或者网架结构。
这类结构的屋盖属于空间结构，其特点是受力合理，能充分地发挥材
料的力学性能，其空间刚度大，抗震性能较强。缺陷是施工复杂，大跨及 连跨厂房不便采用。
最新课件
26
工艺设计人员根据工艺流程和设备布置状况，对跨度和柱距 提出初始的要求，建筑设计人员在此基础上，依照建筑及结构的 设计原则，最终确定厂房的跨度和柱距。选择柱网时要综合考虑 以下几个方面：
（1）满足生产工艺提出的要求； （2）遵守《厂房建筑模数协调标准》的有关规定； （3）尽量扩大柱网，提高厂房的通用性； （4）满足建筑材料、建筑结构和施工等方面的技术性要求； （5）尽量降低工程造价。
最新课件
11
最新课件
12
（2）钢筋混凝土结构
这种骨架结构主要由横向骨架和纵向连系构件组成。
横向骨架体系包括屋面大梁（屋架）、柱子、柱基础等。 纵向连系构件包括屋面板、连系梁、吊车梁、基础梁等。
这种结构坚固耐久，建设周期短，与钢结构相比可节省钢材， 造价较低，故在国内外工业建筑中应用十分广泛。唯其自重大， 抗震性能比钢结构厂房差。
单层工业厂房结构设计教材.pptx
1、屋面板：
无檩体系:常用预应力砼大型屋面板（1.5*6，3*9)。 有檩体系：檩条、小型屋面板（槽瓦、波形大瓦
等）
2、屋面梁和屋架
屋面梁有预应力混凝土单坡或双坡薄腹工形梁 及空腹梁。
屋架有拱式和桁架式。
拱形与折线形屋架的杆件内力较均匀，腹杆内力很小， 但拱形端部坡度大，不利于卷材防水屋面的施工，而折线 形屋架弥补了这一缺点，应用广泛。
纵向定位轴线与中柱的关系
等高跨：上柱中心线与纵向轴线重合
高低跨： 单柱（高跨Q<20t，轴线在高跨柱边；若 Q>32T，两条轴线，高跨柱边向高跨纵轴线 外移插入距A=D) 双柱（ Q<20t，轴线分别在高低跨柱外侧边， 中间相隔伸缩缝C和封墙厚度B；若高跨 Q>32T时，高跨柱边还应向高跨轴线外移D， 中间相隔伸缩缝C和封墙厚度B 以及D。
垂直支撑
位置：应与下弦横向 水平支撑布置在同一 柱间内（伸缩缝区段 两端）。
作用：保证屋架受荷 后在平面外的稳定， 防止侧向颤动；传递 纵向水平力。
垂直支撑和水平系杆布置图
水平系杆
位置：在未设置垂直支撑的屋架间，在相应于垂 直支撑平面内的屋架上弦和下弦节点处，设置通 长的水平系杆。
作用：上弦水平系杆是为保证屋架上弦或屋面梁 受压翼缘的侧向稳定，减小压杆的计算长度；下 弦水平系杆是为防止在吊车或有其它水平振动时 屋架下弦侧向颤动。
防震缝 从基顶分开，缝宽为100~150mm
2.3.2 支撑的布置
屋盖支撑：包括上弦横向水平支撑、下弦横向水 平支撑、纵向水平支撑、垂直支撑、纵向水平系 杆、天窗架支撑等。
柱间支撑：是纵向平面排架中最主要的抗侧力构 件。
支撑的作用：
1、屋盖支撑
屋架之间的垂直支撑和水平系杆：保证屋架侧
无檩体系:常用预应力砼大型屋面板（1.5*6，3*9)。 有檩体系：檩条、小型屋面板（槽瓦、波形大瓦
等）
2、屋面梁和屋架
屋面梁有预应力混凝土单坡或双坡薄腹工形梁 及空腹梁。
屋架有拱式和桁架式。
拱形与折线形屋架的杆件内力较均匀，腹杆内力很小， 但拱形端部坡度大，不利于卷材防水屋面的施工，而折线 形屋架弥补了这一缺点，应用广泛。
纵向定位轴线与中柱的关系
等高跨：上柱中心线与纵向轴线重合
高低跨： 单柱（高跨Q<20t，轴线在高跨柱边；若 Q>32T，两条轴线，高跨柱边向高跨纵轴线 外移插入距A=D) 双柱（ Q<20t，轴线分别在高低跨柱外侧边， 中间相隔伸缩缝C和封墙厚度B；若高跨 Q>32T时，高跨柱边还应向高跨轴线外移D， 中间相隔伸缩缝C和封墙厚度B 以及D。
垂直支撑
位置：应与下弦横向 水平支撑布置在同一 柱间内（伸缩缝区段 两端）。
作用：保证屋架受荷 后在平面外的稳定， 防止侧向颤动；传递 纵向水平力。
垂直支撑和水平系杆布置图
水平系杆
位置：在未设置垂直支撑的屋架间，在相应于垂 直支撑平面内的屋架上弦和下弦节点处，设置通 长的水平系杆。
作用：上弦水平系杆是为保证屋架上弦或屋面梁 受压翼缘的侧向稳定，减小压杆的计算长度；下 弦水平系杆是为防止在吊车或有其它水平振动时 屋架下弦侧向颤动。
防震缝 从基顶分开，缝宽为100~150mm
2.3.2 支撑的布置
屋盖支撑：包括上弦横向水平支撑、下弦横向水 平支撑、纵向水平支撑、垂直支撑、纵向水平系 杆、天窗架支撑等。
柱间支撑：是纵向平面排架中最主要的抗侧力构 件。
支撑的作用：
1、屋盖支撑
屋架之间的垂直支撑和水平系杆：保证屋架侧
重型单层工业厂房钢结构设计共47页
重型单层工业厂房钢结构设计
