变压器绝缘测试方法
变压器绝缘电阻测试方法
变压器绝缘电阻测试方法1.仪器选择和准备-选择合适的绝缘电阻测试仪器，如万用表、绝缘电阻测试仪等。
-检查所选仪器的有效性和合格证书。
-确保仪器和相关设备的正常工作状态。
-准备好测试电缆、夹具和接地线。
2.准备变压器-关闭变压器的所有开关，确保变压器处于停机状态。
-断开变压器与电源系统之间的连接。
-用干净的布清洁变压器绝缘部分，确保没有杂质和水分。
3.连接测试仪器-使用测试电缆将测试仪表的正负极逐个连接到变压器的绝缘部分。
正极连接至高压绕组绝缘，负极连接至地点。
-确保连接牢固，电缆绝缘良好，没有短路和断路。
4.测量绝缘电阻-将测试仪器的绝缘测试功能设置为所需范围和值。
一般建议使用高于变压器额定电压的绝缘电压。
-启动测试仪器，并观察测量读数的稳定性。
-保持测试仪器的测量值稳定后，记录下测得的绝缘电阻值。
-断开测试仪器与变压器的连接，并关闭测试仪器。
5.绝缘电阻测试结果评估-参考变压器的设计规范和绝缘系统的要求，对测量得到的绝缘电阻值进行评估。
-根据规范和标准的要求，判断绝缘电阻值是否符合要求。
-如果绝缘电阻值低于规定值，可能存在绝缘系统的问题，需要进一步检查和维修。
6.测试记录和报告-记录测得的绝缘电阻值，包括测试日期、时间、测试点和测试仪器等相关信息。
-撰写测试报告，包括测试结果和评估，以及建议的维护和修复措施。
-报告应保存在变压器的文件或档案中，以备参考和审查。
注意事项：-在进行变压器绝缘电阻测试之前，必须确保变压器处于安全停机状态。
-测试仪器和设备必须符合相关的安全标准，并接地良好，以避免电击和其他意外事故。
-测试前应清除变压器表面的灰尘和杂质，以确保准确的测试结果。
-处理测得的绝缘电阻值时，应根据变压器的设计和规范来评估和解释。
低于规定值的情况可能需要进一步的维护和修复措施。
-测试结果和报告应及时记录和归档，便于后续维修和维护，以及对绝缘系统的长期监测和评估。
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法一、引言变压器作为电力系统中重要的设备之一，其绝缘电阻的测试是保障电力系统安全稳定运行的关键环节。
本文将介绍变压器绝缘电阻测试的标准及现场测量方法，以期为现场检测提供参考。
二、变压器绝缘电阻的测试标准1.测试标准概述根据我国电力行业标准，《电力设备绝缘电阻测量规程》对变压器绝缘电阻的测试方法、测试周期、测试标准值等进行了明确规定。
2.测试标准的具体要求（1）测试方法：采用直流电阻法进行测量，测量电压为2500V。
（2）测试周期：新投运的变压器应在投运后1周内进行测试；运行中的变压器应每6个月进行一次测试。
（3）测试标准值：对于新投运的变压器，绝缘电阻值应不低于1000MΩ；对于运行中的变压器，绝缘电阻值应不低于500MΩ。
3.测试标准的应用范围变压器绝缘电阻测试标准适用于各类电压等级的变压器，包括油浸式、干式、组合式等不同类型。
三、现场测量方法1.测量方法的概述现场测量方法主要包括以下几个方面：合理选用电压等级的测试设备、正确连接测量线路、控制测量环境温度和湿度等。
2.测量设备的选用根据被测变压器的电压等级，选择合适电压等级的绝缘电阻测试仪。
同时，确保测试设备的精度和可靠性。
3.测量步骤与注意事项（1）测量前，清理被测部位的油污、灰尘等，确保测量准确性。
（2）测量时，将绝缘电阻测试仪的高压端接至变压器绝缘子，低压端接至地面。
（3）测量过程中，注意观察测试仪的显示数据，确保测量过程的稳定性。
四、测量结果的分析与判断1.正常数据的范围根据测试标准，新投运的变压器绝缘电阻值应不低于1000MΩ，运行中的变压器绝缘电阻值应不低于500MΩ。
2.异常情况的判断若测量结果低于上述标准，可判断为绝缘电阻偏低，可能存在绝缘损伤、受潮等隐患。
3.数据分析的方法对历史测量数据进行对比分析，观察绝缘电阻的变化趋势，以便及时发现异常情况。
五、测量中的安全措施1.人员安全要求测量过程中，操作人员应穿戴绝缘鞋、绝缘手套等防护用品，并保持与高压端的距离。
变压器绝缘电阻摇测方法
变压器绝缘电阻摇测⽅法变压器绝缘电阻摇测⽅法⼀、变压器绝缘电阻检测兆欧表测量变压器绝缘电阻，能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘⽼化等问题。
检测变压器绝缘电阻要检测三个⽅⾯，分别是：1、低压绕组对外壳的绝缘电阻测量；2、⾼压绕组对外壳的绝缘电阻测量；3、⾼压绕组对低压绕组绝缘电阻测量。
4、具体遥测⽅法：1）⾼对低接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接⾼压桩头，E 接地，L是屏蔽线可以不接。
以120转/分摇动兆欧表。
2）低对⾼接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E 接地，L是屏蔽线可以不接。
以120转/分摇动兆欧表。
3）绕组之间：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接的接线形式，将兆欧表G接⾼压桩头，E低压，L 是屏蔽线可以不接。
以120转/分摇动兆欧表。
5、（1）低压绕组对地绝缘测量⽰意图低压绕组对地绝缘测量：⾸先断开电源，并拆除或断开设备外接的连接线缆，使⽤绝缘棒等⼯具对三相变压器充分放电（约5分钟）；然后将⾼、低压侧的绕组桩头短接。
如图（1），接好兆欧表，按120r/min 的速度顺时针摇动摇表摇杆，读取15S和60S时的绝缘阻值。
将测得的数据与设备标准数据对⽐，看是否在范围内。
⾼压绕组对地绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦与三相变压器接地连接即可。
⾼压绕组对低压绕组绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦接低压侧绕组桩头，并将“屏蔽G”端⼦接三相变压器外壳。
（2）兆欧表机构图注意：测量前，要确保接线⽆误；测量完毕，断开兆欧表时要先将“线路L”端测试线与测试桩头分开后（注意不要碰到鳄鱼夹⾦属部位），再降低兆欧表摇速，否则会烧坏兆欧表。
变压器绝缘电阻测试步骤及方法
变压器绝缘电阻测试步骤及方法步骤一：准备工作1.1确认变压器的电源已经切断，安全隔离。
1.2检查测试仪器是否符合要求，如绝缘电阻仪、电源线、测试引线等。
1.3清洁测试引线和变压器绝缘端子，确保表面无杂质。
1.4记录变压器的相关信息，如型号、容量、绝缘等级等。
步骤二：连接测量电路2.1将测试仪器的电源线与电源插座连接，确保电源正常。
2.2将测试引线分别与绝缘测试仪的L（线）、N（零线）插孔以及变压器的绝缘端子连接，确保连接牢固。
步骤三：设置测试参数3.1根据变压器的绝缘等级和试验要求，设置测试仪器的测试电压。
3.2设置测试仪器的测试时间，可根据变压器的容量和绝缘状态灵敏程度来决定。
步骤四：执行测试4.1打开测试仪器的电源，确保仪器正常启动。
4.2按下测试仪器上的测试按钮，开始进行绝缘电阻测试。
4.3在测试过程中，测试仪器会输出一定的测试电压，并测量变压器的绝缘电阻。
4.4测试仪器会在设定的测试时间内自动停止测试并显示测试结果。
步骤五：数据分析与记录5.1检查测试仪器的显示屏，确认测试结果。
5.2对测试结果进行分析，比较实际测得的绝缘电阻与标准要求或历史数据，判断变压器的绝缘状态是否良好。
5.3将测试结果记录下来，包括测试日期、测试人员、测试仪器型号、测试电压、测试时间、测得的绝缘电阻等。
步骤六：后续处理措施6.1如果变压器的绝缘电阻测试结果显示异常，如电阻值过低或温度上升过快等，应及时停机，排除故障。
6.2根据实际情况，可以进行再次测试以确认测试结果的准确性。
6.3当变压器的绝缘电阻与标准要求或历史数据相差较大时，可考虑更换或维修变压器。
6.4定期进行变压器的绝缘电阻测试，以保持变压器的绝缘状态良好，确保电力系统的安全运行。
方法介绍：1.绝缘电阻测试仪：使用标准的绝缘电阻测试仪进行测试，该仪器具有可靠的测试准确性和安全保护功能。
2.测试电压：根据变压器的绝缘等级和试验要求，选择合适的测试电压。
一般要求测试电压为变压器绝缘额定电压的1.5倍至2倍。
变压器绝缘电阻直流电阻试验及方法
变压器绝缘电阻直流电阻试验及方法
变压器绝缘电阻测试是检测变压器绝缘状态的一种主要方法，可以帮
助判断变压器是否存在绝缘缺陷或绝缘老化等问题。
直流电阻测试则是用
来检测变压器绕组的直流电阻，以保证其电气性能的稳定性。
下面将详细
介绍这两种测试方法及其步骤。
一、变压器绝缘电阻测试
1.测试原理
2.测试仪器
3.测试步骤
（1）检查变压器的绝缘电阻测试仪及测试线路是否正常。
（2）在测试仪器上设置和调整测试参数，如测试电压、绝缘阻抗等。
（3）接通测试电源，并将测试电压施加在变压器的绕组和地之间。
（4）等待一段时间，使测试电流稳定，并记录测试结果。
（5）将测试结果与变压器的额定值进行比较，判断绝缘状态是否合格。
二、直流电阻测试
1.测试原理
直流电阻测试是通过测量绕组的直流电阻来判断绕组的电阻值是否正常。
测试时，施加直流电源，在测试仪器上测量绕组的电压和电流，根据
欧姆定律计算直流电阻。
2.测试仪器
直流电阻测试需要使用直流电阻测试仪，常见的有万用表、电桥仪器等。
3.测试步骤
（1）检查测试仪器及测试线路是否正常。
（2）接通直流电源，并将测试电压施加在变压器绕组上。
（3）等待一段时间，使测试电流稳定，并记录测试结果。
（4）将测试结果与变压器的额定值进行比较，判断电阻是否符合要求。
以上就是变压器绝缘电阻和直流电阻测试的基本原理和步骤。
在进行这两种测试时，需要注意测试仪器的选择和测试参数的设置，以确保测试结果的准确性。
同时，还应按照相关的安全操作规程进行操作，保障测试人员的安全。

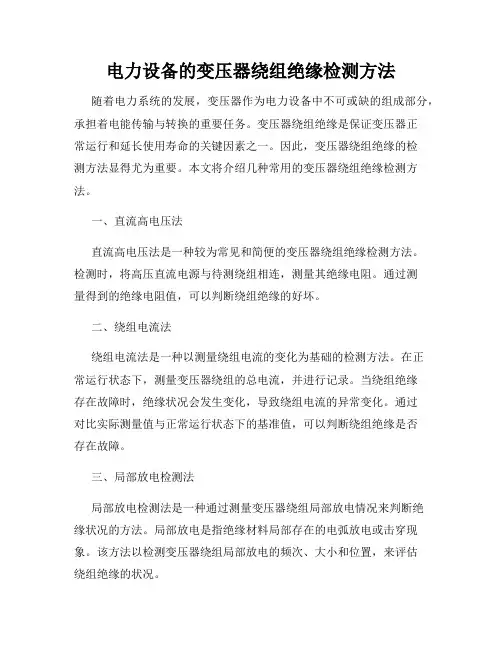

电力设备的变压器绕组绝缘检测方法
电力设备的变压器绕组绝缘检测方法随着电力系统的发展，变压器作为电力设备中不可或缺的组成部分，承担着电能传输与转换的重要任务。
变压器绕组绝缘是保证变压器正常运行和延长使用寿命的关键因素之一。
因此，变压器绕组绝缘的检测方法显得尤为重要。
本文将介绍几种常用的变压器绕组绝缘检测方法。
一、直流高电压法直流高电压法是一种较为常见和简便的变压器绕组绝缘检测方法。
检测时，将高压直流电源与待测绕组相连，测量其绝缘电阻。
通过测量得到的绝缘电阻值，可以判断绕组绝缘的好坏。
二、绕组电流法绕组电流法是一种以测量绕组电流的变化为基础的检测方法。
在正常运行状态下，测量变压器绕组的总电流，并进行记录。
当绕组绝缘存在故障时，绝缘状况会发生变化，导致绕组电流的异常变化。
通过对比实际测量值与正常运行状态下的基准值，可以判断绕组绝缘是否存在故障。
三、局部放电检测法局部放电检测法是一种通过测量变压器绕组局部放电情况来判断绝缘状况的方法。
局部放电是指绝缘材料局部存在的电弧放电或击穿现象。
该方法以检测变压器绕组局部放电的频次、大小和位置，来评估绕组绝缘的状况。
四、超声波检测法超声波检测法是一种基于声能传播特性的绕组绝缘检测方法。
超声波在绕组绝缘中的传播速度受绝缘材料性能影响，当绝缘材料存在缺陷时，声能的传播速度会发生变化。
通过测量超声波在绕组绝缘中的传播速度，可以判断绕组绝缘的质量。
五、红外热成像法红外热成像法是一种通过测量变压器绕组的热量分布情况来评估其绝缘状况的方法。
该方法通过红外热像仪拍摄绕组表面的热量分布图像，并分析图像中不同区域的温度变化，以判断绕组绝缘是否存在异常。
六、绕组介电损耗检测法绕组介电损耗检测法是一种通过测量绕组介电损耗的大小来评估绕组绝缘状况的方法。
在变压器正常运行状态下，通过测量绕组的介电损耗值，并与正常工作状态下的基准值进行比较，可以判断绕组绝缘是否存在故障。
综上所述，变压器绕组绝缘的检测方法有直流高电压法、绕组电流法、局部放电检测法、超声波检测法、红外热成像法以及绕组介电损耗检测法等。
变压器绝缘电阻测试与评估方法与实践
变压器绝缘电阻测试与评估方法与实践变压器是电力系统中不可或缺的设备，而变压器的可靠性则直接关系到电力系统的稳定运行。
作为保证变压器正常运行的重要指标之一，绝缘电阻的测试和评估显得尤为重要。
本文将介绍变压器绝缘电阻测试的方法与实践，并在现有技术和标准的基础上对其进行评估。
一、绝缘电阻测试方法1. 直接测量法直接测量法是一种常用的绝缘电阻测试方法，它采用特定电压施加到变压器的绝缘部分，通过测试仪器测量绝缘电阻大小。
该方法简单易行，测试结果准确可靠。
2. 极化指数测试法极化指数测试法是一种较为精确的绝缘电阻测试方法。
它通过在变压器绝缘部分施加特定电压，随后多次测量绝缘电阻，计算得出极化指数。
极化指数越高，说明绝缘质量越好。
3. 对地绝缘电阻测试法对地绝缘电阻测试法主要用于变压器绝缘油的测试。
该方法通过测量绝缘油与地之间的电阻，判断绝缘油的质量以及绝缘材料的状态。
二、绝缘电阻测试实践1. 测试前准备在进行绝缘电阻测试之前，需要做好充分的准备工作。
首先，检查测试仪器的正常工作状态，并确保电源供应的稳定。
其次，查阅变压器的相关资料，了解变压器的技术参数和测试要求。
最后，组织好测试人员，并确保他们具备相关的知识和技能。
2. 测试过程根据所选择的测试方法，按照标准操作步骤进行测试。
对于直接测量法，需要根据要求施加相应电压，确保测试仪器正确连接。
对于极化指数测试法，要测量多个时间点的绝缘电阻，并计算得出极化指数。
对于对地绝缘电阻测试法，需要注意测试环境的安全，并通过测试仪器获得准确的电阻数值。
3. 测试结果评估根据测试结果，对变压器的绝缘电阻进行评估。
评估的目标是判断绝缘质量是否达到标准要求，并及时发现潜在的问题。
评估结果可以通过比对标准值或参考其他变压器的测试结果得出。
三、变压器绝缘电阻测试的应用1. 质量检验与出厂验收对于新购或维修后的变压器，通过绝缘电阻测试可以对其绝缘质量进行检验和评估。
这对于保证变压器的质量，防止缺陷产品流入市场具有重要意义。
变压器绝缘检测方法
变压器绝缘检测方法一、前言变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行至关重要。
而变压器绝缘的状况则直接影响着变压器的安全性和可靠性。
因此，对变压器绝缘进行检测和评估是非常必要的。
本文将介绍常见的变压器绝缘检测方法，包括交流耐压试验、直流耐压试验、局部放电检测、绕组极化/去极化测试等。
二、交流耐压试验交流耐压试验也称为工频耐压试验，是一种常见的变压器绝缘检测方法。
其原理是在高电场下，将变压器内部各部分与地之间或相互之间加上高电势，观察是否会出现击穿现象。
该测试可以检测出存在于绕组、油纸绝缘等方面的问题。
1. 测试仪器交流耐压试验需要使用到高电势发生装置和测试仪表等设备。
其中高电势发生装置通常采用变频式高电势发生装置或谐振式高电势发生装置。
2. 测试步骤（1）准备工作：将变压器内部各部分与地之间或相互之间加上高电势前，需先进行一系列准备工作。
包括检查变压器内部是否有短路、接地等问题，确认测试仪器和设备的正常运行等。
（2）加高电势：根据变压器额定电压和绝缘等级，设置测试电压。
然后将测试电极放置在被测物体上，接通高电势发生装置进行加高电势。
（3）观察测试结果：观察被测物体是否出现击穿现象。
若无击穿现象，则说明被测物体绝缘良好；若出现击穿现象，则需要进一步检查绝缘状况。
三、直流耐压试验直流耐压试验是一种对变压器绝缘进行评估的重要方法。
其原理是在静态电场下对变压器绝缘进行耐受能力测试，以评估绝缘材料的质量和性能。
该测试可以检测出存在于油纸绝缘、固体绝缘等方面的问题。
1. 测试仪器直流耐压试验需要使用到高电势发生装置、直流耐压试验仪等设备。
2. 测试步骤（1）准备工作：将变压器内部各部分与地之间或相互之间加上高电势前，需先进行一系列准备工作。
包括检查变压器内部是否有短路、接地等问题，确认测试仪器和设备的正常运行等。
（2）加高电势：根据变压器额定电压和绝缘等级，设置测试电压。
然后将测试电极放置在被测物体上，接通高电势发生装置进行加高电势。
变压器绝缘检测方法
变压器绝缘检测方法引言变压器作为电力系统中的重要设备之一，承担着电能传递和变换的重要任务。
为了确保变压器的安全运行，绝缘状态的监测和检测是必不可少的。
本文将详细介绍变压器绝缘检测的方法和技术。
一、绝缘检测的重要性绝缘是变压器正常运行的关键因素之一，良好的绝缘状态可以保证电能传递的稳定性和安全性。
而绝缘老化、击穿等问题会导致设备故障甚至火灾等严重后果。
因此，绝缘检测对于及时发现问题、预防事故具有重要意义。
二、绝缘检测方法2.1 基本原理绝缘检测的基本原理是通过测量绝缘电阻或绝缘电流来评估绝缘状态。
当绝缘电阻或绝缘电流低于一定阈值时，就意味着绝缘存在问题。
2.2 绝缘电阻测量法绝缘电阻测量法是最常用的绝缘检测方法之一。
该方法通过施加一定的直流电压，测量绝缘电阻的大小来评估绝缘状态。
常用的绝缘电阻测量仪器有万用表、绝缘电阻测试仪等。
2.3 绝缘电流测量法绝缘电流测量法是另一种常用的绝缘检测方法。
该方法通过施加一定的交流电压，测量绝缘电流的大小来评估绝缘状态。
绝缘电流测量仪器通常包括电流互感器、电流表等。
2.4 绝缘介质损耗测量法绝缘介质损耗测量法是一种较为精确的绝缘检测方法。
该方法通过测量绝缘介质中的损耗因数来评估绝缘状态。
常用的测量仪器有介质损耗测试仪、电桥等。
三、绝缘检测技术3.1 直流绝缘检测技术直流绝缘检测技术是最常用的绝缘检测技术之一。
它通过施加直流电压，测量绝缘电阻的大小来评估绝缘状态。
该技术具有简单、快速的优点，适用于大多数变压器。
3.2 频率响应分析技术频率响应分析技术是一种先进的绝缘检测技术。
它通过测量绝缘材料在不同频率下的响应特性来评估绝缘状态。
该技术可以提供更为准确的绝缘状态评估结果。
3.3 红外热像技术红外热像技术是一种非接触式的绝缘检测技术。
它通过检测绝缘材料的热辐射来评估绝缘状态。
该技术可以实时监测绝缘状态，对于发现局部热点等问题具有较高的敏感性。
3.4 超声波检测技术超声波检测技术是一种用于检测绝缘老化和击穿的技术。
变压器绝缘检测方法
变压器绝缘检测方法
变压器是电力系统中不可或缺的设备，它的正常运行对于电力系统的稳定性和可靠性至关重要。
然而，由于变压器长期运行，其绝缘材料会逐渐老化，从而导致绝缘性能下降，甚至出现故障。
因此，对于变压器的绝缘检测显得尤为重要。
变压器绝缘检测方法主要有以下几种：
1. 直流高压法
直流高压法是一种常用的变压器绝缘检测方法。
该方法通过施加高压直流电源，检测变压器绕组和绝缘材料的绝缘性能。
在检测过程中，需要注意电压的大小和施加时间，以避免对变压器造成损害。
2. 交流耐压法
交流耐压法是一种常用的变压器绝缘检测方法。
该方法通过施加高压交流电源，检测变压器绕组和绝缘材料的绝缘性能。
在检测过程中，需要注意电压的大小和施加时间，以避免对变压器造成损害。
3. 绝缘电阻法
绝缘电阻法是一种常用的变压器绝缘检测方法。
该方法通过测量变压器绕组和绝缘材料的绝缘电阻值，来判断绝缘性能的好坏。
在检测过程中，需要注意测量电阻值的准确性和稳定性。
4. 介质损耗角正切法
介质损耗角正切法是一种常用的变压器绝缘检测方法。
该方法通过测量变压器绕组和绝缘材料的介质损耗角正切值，来判断绝缘性能的好坏。
在检测过程中，需要注意测量角正切值的准确性和稳定性。
变压器绝缘检测是保障电力系统稳定运行的重要环节。
在进行检测时，需要选择合适的检测方法，并注意检测过程中的安全和准确性。
只有通过科学的检测方法，才能及时发现变压器的绝缘问题，保障电力系统的安全和可靠性。
变压器绝缘电阻试验方法及结果分析
一、变压器绝缘电阻和吸收比试验测量方法和结果分析测定变压器绝缘电阻和吸收比，可以灵敏地发现变压器绝缘的整体或局部受潮，检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。
1、试验方法⑴对于额定电压为1000V以上的绕组用2500V兆欧表或绝缘电阻表进行测量，其量程般不低于10000MΩ；对于额定电压为1000V以下的绕组用1000V兆欧表绝缘电阻表进行测量。
⑵被测绕组各相引出端应短路后再接到兆欧表。
接地的绕组应短路后再接地。
这样可以达到测量各绕组之间及各绕组对地的绝缘电阻和吸收比。
变压器绝缘电阻和吸收比测量的顺序及部位如表所示。
变压器绝缘电阻和吸收比的测量顺序和部位2、试验结果分析⑴、分析判断一般采用比较法，将本次测量结果与本变压器出厂时的试验数据进行比较。
交接试验标准规定绝缘电阻值不应低于变压器出厂值的70%。
⑵、由于变压器绝缘电阻与温度有关，所以比较分析时必须把测量值换算到相同的温度下，经常换算到20℃。
油浸变压器绝缘电阻的温度换算系数如表所列，该表是根据温度每降低10℃，绝缘电阻增加1.5倍的规律计算出来的。
油浸电力变压器绝缘电阻换算系数（注：表中K为实测温度减去20℃的绝对值）当测量绝缘电阻的温度差不是表中所列数值时，其换算系数A可用线性插入法确定，预防性试验规程指出，绝缘电阻换算至同一温度下，与前一次试验结果相比应无明显变化；⑶、交接试验标准规定，变压器电压等级为35KV及以上，且容量在4000KV A及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显关差别，在常温下不应小于1.3；⑷、预防性试验规程规定，在10～30℃范围内，吸收比不低于1.3;⑸、变压器绝缘的吸收比也随温度而变化，一般当温度升高时，受潮绝缘的吸收比有不同程度的降低，但对于绝缘干燥的变压器，在10～30℃范围内一般变化很小，所以交接和预防性试验中一般不进行温度换算；⑹、运行中的检修后的变压器绝缘的判断标准应根据本变压器自行规定，同时也可参考油浸电力变压器绝缘电阻允许值。
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试是判断变压器绝缘状况的重要手段之一，其标准和现场测量方法如下：
1. 标准：
- 变压器的绝缘电阻测试一般参考国家标准GB1094.3和GB/T 50150的相关要求。
- 根据具体情况，也可以参考国际电工委员会（IEC）的标准，如IEC 60076-3。
2. 现场测量方法：
- 测量设备准备：绝缘电阻测试仪、电源、试验电极、连接线等。
- 断电准备：先要断开变压器的电源开关，确保安全。
- 连接测量电源：将测试电源的正极连接到变压器的一个绝缘连接点，负极接地。
- 连接试验电极：将试验电极分别与变压器的两个绕组的绝缘接头连接，形成一个闭合电路。
- 进行测量：根据测试仪的说明书操作，选择相应的测试模式和参数，启动绝缘电阻测量。
- 测量结果判读：根据测试仪显示的绝缘电阻值，判断变压器绝缘状况的好坏。
一般来说，
绝缘电阻值越大，表示绝缘状况越好。
需要注意的是，在进行绝缘电阻测试时，必须确保断电操作的安全，防止发生电击事故。
此外，测量时应排除外界电源或其他干扰因素，保证测量结果准确可靠。
电力变压器的绝缘性试验
电力变压器的绝缘性试验电力变压器是电力系统中不可或缺的重要设备，其正常运行对于电力输送和分配起着至关重要的作用。
为了确保变压器的安全运行和可靠性，绝缘性试验是必不可少的检测手段之一。
本文将介绍电力变压器的绝缘性试验原理、方法和注意事项。
一、绝缘性试验的原理绝缘性试验是通过对电力变压器的绝缘系统进行高压电压施加，观察绝缘系统是否能够正常工作，以及是否存在绝缘性能不合格的情况。
其原理主要包括以下几点：1. 高压施加：绝缘性试验需要对变压器的绝缘系统施加一定的高电压，以检测绝缘系统的耐压能力。
通常采用交流高压和直流高压两种方式。
2. 绝缘性能检测：在高压施加后，通过观察绝缘系统的绝缘电阻、介质损耗和局部放电等参数来评估绝缘性能。
3. 判断绝缘性能：根据国家相关标准和变压器的设计要求，判断绝缘系统的绝缘性能是否符合要求，以确定变压器的可靠性和安全性。
二、绝缘性试验的方法绝缘性试验根据不同的目的和要求，可分为以下几种常用的试验方法：1. 直流耐压试验：在此试验中，将直流高压施加在变压器的绝缘系统上，以检测绝缘系统的耐压能力。
通过测量绝缘电阻和绝缘电阻衰减曲线，判断绝缘系统是否存在漏电问题。
2. 交流耐压试验：此试验对变压器绝缘系统施加交流高压，以检测其能否承受额定电压的工作条件。
通过测量绝缘电阻、介质损耗和局部放电等参数，评估绝缘系统的工作性能。
3. 局部放电试验：局部放电试验主要用于检测绝缘系统中可能存在的局部放电缺陷，以评估绝缘的可靠性。
通过监测放电信号的强度和频率，判断绝缘系统的局部放电情况。
4. 汇流条电阻测试：电力变压器的汇流条是电流传输的重要组成部分，其电阻值直接影响变压器的运行效果。
通过对汇流条的电阻进行测试，可以评估绝缘系统的完整性和连接质量。
三、绝缘性试验的注意事项在进行绝缘性试验时，需要注意以下几点，以确保试验结果的准确性和安全性：1. 试验前准备：在进行绝缘性试验之前，应仔细检查试验设备和试验仪器的状态，确保其正常工作；清理试验现场，确保试验环境干燥且安全。
变压器绝缘电阻测试步骤及方法
变压器绝缘电阻测试步骤及方法一、测试前准备1.获得测试仪器：绝缘电阻测试仪。
2.关闭变压器的所有开关，并确保变压器开关门完好。
3.将接地线连接到变压器的绝缘接地点，以确保安全操作。
二、测试仪器设置1.将绝缘电阻测试仪连接到变压器绝缘接地点。
2.设置测试仪器的量程，一般根据变压器的额定电压来选择。
如果变压器额定电压低于1000V，一般选择1000V量程；如果额定电压高于1000V，一般选择2500V量程。
三、绝缘测试步骤1.断开所有变压器绕组与地之间的电气连接，包括保护绕组和并联绕组等。
2.开始测试前，应先将测试仪器的测试电压调至额定电压的1.1倍，保持1分钟，以稳定测试仪器输出。
3.将测试仪器的测试电压调至额定电压，同时开始测试，记录测试仪器显示的绝缘电阻值。
4.进行三次连续测试，将测试仪器显示的绝缘电阻值记录下来，并计算平均值。
5.测试结束后，将测试仪器的测试电压调至零，并断开与绝缘接地点的连接。
四、测试仪器校准绝缘电阻测试仪在出厂前经过校准，但长时间使用后需要进行定期校准，以保证测试结果的准确性。
校准步骤如下：1.关闭测试仪器，并断开与电源的连接。
2.连接测试仪器的测试路径，即将测试仪器的测试电极短接，然后进行自校准，根据测试仪器说明书进行校准操作。
3.进行标准校验，将测试仪器连接到标准电阻，按照标准电阻值进行校验，根据测试仪器说明书进行校准操作。
五、测试结果分析1.根据变压器的额定电压和绝缘电阻测试结果，判断绝缘系统的健康状况。
一般来说，变压器的绝缘电阻值应大于1兆欧，如果绝缘电阻值低于1兆欧，表示绝缘系统存在问题，需要进行绝缘故障的处理和维修。
2.进一步分析绝缘电阻值的变化趋势，可以判断绝缘系统的老化情况以及维护的需要。
如果绝缘电阻值逐渐下降，表示绝缘系统存在老化或损坏现象，需要及时进行维护和更换。
六、注意事项1.在进行绝缘电阻测试时，要确保测试仪器和测试路径的干燥和清洁，以避免测试结果的偏差。
变压器绝缘电阻测试方法
变压器绝缘电阻测试方法
通过测试变压器的绝缘电阻，可大致了解绝缘老化程度。
绝缘电阻的测量，包括测量一次、二次绕组对地的绝缘电阻和一次与二次绕组之间的绝缘电阻。
测试方法如下：(1)测量额定电压为1kV以上的绕组用2500V兆欧表，1kV以下者用1000V或2500V兆欧表。
(2)测量前，先将变压器套管清洁洁净，以免引起泄漏电流，影响测量结果的精确性。
(3)测量时非被测绕组应接地。
先将变压器的外壳和高压绕组接地，测量低压绕组；再将变压器的外壳和低压绕组接地，测量高压绕组。
(4)测量时如用手摇式兆欧表，应以120r／min速度转动手柄，使指针渐渐上升，直至指针指示稳定后再记录读数。
(5)绝缘电阻应以变压器绕组浸于油中时所得的数值为准(指油浸式变压器)，变压器注油后应静放5—6h再进行测量。
把测量结果与投入运行前的数值作比较，假如下降显著(低于70％)，则应进行试验，做出全面分析。
(6)留意事项。
①测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5。
据水电部电力科学讨论院统计，环境温度低于5时测量结果往往不精确。
②测量时，环境湿度不宜大于75％，由于湿度对表面泄漏电流的影响较大，使绝缘电阻降低。
③每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，其次次测量时，会有绝缘电阻增大的假象。
变压器绝缘电阻测量方法与步骤
变压器绝缘电阻测量方法与步骤引言：变压器是电力系统中常用的设备之一，为了保证变压器的正常运行，必须保证其绝缘性能良好。
绝缘电阻是评价变压器绝缘性能的重要指标之一。
本文将介绍变压器绝缘电阻的测量方法与步骤。
一、绝缘电阻测量方法1. 直流绝缘电阻测量法：该方法是常用的绝缘电阻测量方法之一。
通过施加直流电压，测量绝缘电阻大小。
直流绝缘电阻仪是进行直流绝缘电阻测量的常用工具。
使用该方法时，需要注意电压的选择，通常绝缘电阻测量电压为500V或1000V。
2. 交流绝缘电阻测量法：该方法是另一种常用的绝缘电阻测量方法。
通过施加交流电压，测量绝缘电阻大小。
交流绝缘电阻仪是进行交流绝缘电阻测量的常用工具。
使用该方法时，需要注意电压的选择，通常绝缘电阻测量电压为50Hz。
二、绝缘电阻测量步骤1. 准备工作：在进行绝缘电阻测量前，需要进行一些准备工作。
首先，确认变压器停电，并将绝缘电阻仪的电源接入电路。
其次，检查绝缘电阻仪的仪器状态，确保其正常工作。
2. 连接测量线路：将绝缘电阻仪的测量线与变压器的高压绕组和低压绕组分别连接。
在连接线路时，应注意线路的正确连接，防止接反。
3. 设置测量参数：根据实际情况，设置绝缘电阻仪的测量参数。
包括测量电压、测量范围等。
根据变压器的额定电压和绝缘电阻的预期值，选择合适的测量范围和测量电压。
4. 进行测量：按下绝缘电阻仪上的测量按钮，开始进行测量。
在测量过程中，可以观察仪器上的测量数值，确保测量的准确性。
同时，还需注意测量时间，通常绝缘电阻测量时间为1分钟或更长。
5. 记录测量结果：在测量完成后，将测量结果记录下来。
包括测量数值和测量时间。
记录测量结果的目的是为了后续的对比和分析。
6. 分析测量结果：根据测量结果，分析变压器的绝缘情况。
如果绝缘电阻数值较大，说明绝缘性能良好；如果绝缘电阻数值较小，可能存在绝缘故障，需要进行绝缘故障的排查和修复。
7. 维护绝缘性能：根据测量结果，采取相应的维护措施，保障变压器的绝缘性能。
变压器绝缘材料检测与更换
变压器绝缘材料检测与更换变压器是电力系统中非常重要的设备，用来将高压电能转换为低压电能，确保电力传输的稳定和安全。
在变压器中，绝缘材料起着至关重要的作用，用于隔离导线和绕组，以防止电能的泄漏和短路。
然而，随着时间的推移，绝缘材料可能会老化和损坏，影响变压器的正常运行。
因此，检测和更换变压器的绝缘材料是维持设备性能和延长使用寿命的关键步骤。
I. 变压器绝缘材料的检测方法1. 目视检查：定期对变压器外观进行检查，观察是否有明显的绝缘材料老化、破损或变形的现象。
同时，注意检查变压器周围是否有异物堆积、湿度过大等因素可能导致绝缘材料受损的情况。
2. 绝缘电阻测试：使用专用的测试仪器对变压器的绝缘材料进行电阻测试。
此测试主要用于检测绝缘材料是否存在漏电现象，以及是否达到标准要求的绝缘电阻值。
3. 介质损耗测试：通过测试变压器的绝缘材料在电场中的耗散能力，可以评估绝缘材料的状态和质量。
通常使用介质损耗仪进行测试，其结果将反映绝缘材料的损耗因素和绝缘能力。
II. 变压器绝缘材料的更换时机1. 定期检查：根据变压器的使用情况和年限，制定定期检查绝缘材料的计划。
一般建议每隔一至两年进行一次绝缘材料的检测，以确保变压器的正常运行。
2. 检测结果异常：如果在绝缘材料的检测过程中发现存在较大的缺陷或绝缘性能不达标，就需要考虑更换绝缘材料。
这可以通过在合适的时间安排变压器的停机，将老化或受损的绝缘材料进行更换，以恢复变压器的正常运行。
3. 维修和事故后：在变压器经历维修或事故后，也需要对绝缘材料进行检测。
这是因为维修和事故可能导致绝缘材料受损，减弱其绝缘性能，因此需要及时进行更换。
III. 变压器绝缘材料的更换步骤1. 停电和放电：在更换绝缘材料之前，首先需要停止变压器的运行，并对其进行放电处理，以确保安全。
这可以通过专用的放电装置进行，将变压器内的电能释放，避免人员因触电而造成伤害。
2. 拆卸和清理：将变压器的绝缘材料进行拆卸，并对其进行清理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器绝缘测试方法
变压器的绝缘测试是为了检测变压器绝缘系统的可靠性和绝缘材料的质量，常见的变压器绝缘测试方法有以下几种：
1. 相对介电强度测试：通过施加高电压，检测绝缘系统在高电压下是否能够正常工作。
常用测试方法有直流高电压法和交流高电压法。
2. 相对介电损耗测试：通过施加交流高电压，检测绝缘系统的损耗情况，以判断绝缘材料的质量。
常用测试方法有电桥法和石英晶体共振法。
3. 相对漏电电流测试：通过施加一定的电压，检测绝缘系统中的漏电情况，以评估绝缘系统的可靠性。
常用测试方法有直流电压法、正弦电压法和脉冲电压法。
4. 相对介电强度的周期性测试：周期性地对变压器的绝缘系统进行一定电压的施加，以测试绝缘系统在长时间工作和发生故障时的可靠性。
5. 绝缘电阻测试：通过测量绝缘系统的电阻值，来判断绝缘系统是否存在缺陷或老化，常用测试方法有绝缘电阻仪。
综上所述，变压器的绝缘测试方法有相对介电强度测试、相对介电损耗测试、相对漏电电流测试、相对介电强度的周期性测试和绝缘电阻测试等。
不同的测试方法可以结合使用，以全面评估变压器绝缘系统的质量和可靠性。
