proteus随堂测试题

proteus仿真实训题目与要求

一.数码管显示可调数字时钟仿真电路：仿真程序：#include "AT89X51.H"#include "delay.h"#include "max7219.c"#include "music.c"#define uchar unsigned char#define uint unsigned int idatasbit ADD=P1^1;sbit SUB=P1^0;sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void showDay(void);//显示时间void showData(void);//显示日期void showDishi(void);//显示定时void int_0(void);//中断0void int_1(void);//中断1void flash_max7219(unsigned char n);//闪一个位max7219/****************************************************************** ***//* 实时时钟模块时钟芯片型号：DS1302 *//*//****************************************************************** ***/sbit T_CLK = P2^3; /*实时时钟时钟线引脚 */sbit T_IO = P2^4; /*实时时钟数据线引脚 */sbit T_RST = P2^5; /*实时时钟复位线引脚 *//****************************************************************** **/void v_RTInputByte(uchar ucDa); //往DS1302写入1Byte数据uchar uc_RTOutputByte(void);// 从DS1302读取1Byte数据void v_W1302(uchar ucAddr, uchar ucDa);//往DS1302写入数据uchar uc_R1302(uchar ucAddr);//读取DS1302某地址的数据//void v_BurstW1302T(uchar *pSecDa);//往DS1302写入时钟数据(多字节方式)//void v_BurstR1302T(uchar *pSecDa);//读取DS1302时钟数据//void v_BurstW1302R(uchar *pReDa);//往DS1302寄存器数写入数据(多字节方式)//void v_BurstR1302R(uchar *pReDa);//读取DS1302寄存器数据void v_Set1302(uchar *pSecDa) ;//设置初始时间,,输入: pSecDa: 初始时间地址。

PROE 靠证全部模拟试题(理论知识)

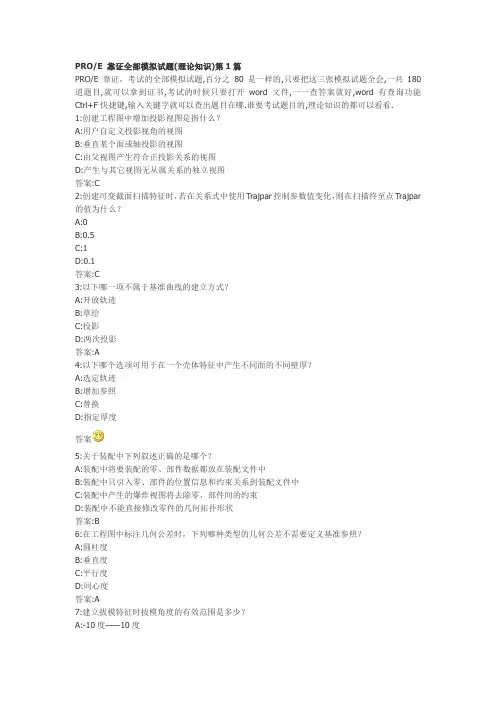

PRO/E 靠证全部模拟试题(理论知识)第1篇PRO/E 靠证，考试的全部模拟试题,百分之80是一样的,只要把这三张模拟试题全会,一共180道题目,就可以拿到证书,考试的时候只要打开word文件,一一查答案就好,word有查询功能Ctrl+F快捷键,输入关键字就可以查出题目在哪.谁要考试题目的,理论知识的都可以看看.1:创建工程图中增加投影视图是指什么？A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图D:产生与其它视图无从属关系的独立视图答案:C2:创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描终至点Trajpar 的值为什么？A:0B:0.5C:1D:0.1答案:C3:以下哪一项不属于基准曲线的建立方式？A:开放轨迹B:草绘C:投影D:两次投影答案:A4:以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A:选定轨迹B:增加参照C:替换D:指定厚度答案5:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B6:在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？A:圆柱度B:垂直度C:平行度D:同心度答案:A7:建立拔模特征时拔模角度的有效范围是多少？A:-10度——10度B:-15度——15度C:-30度——30度D:-45度——45度答案8:模具模型中的参考模型指的是什么？A:模具元件B:模具设计依据的产品C:模具基础元件D:模架类型答案:B9:利用边界成型Boundaries建构曲面时会怎样？A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面答案:A10:在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确答案:B11:对连续且互相相切的线段进行偏距时，线段的最好选择方式是哪个？A:单个B:链C:环路D:目的链答案:B12:通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？A:裁剪拷贝Copy by trimB:高级AdvancedC:裙边SkirtD:着色Shadow答案:C13:若要变更原有特征的属性和参照，应使用哪个操作？A:修改B:重新排序C:重定义D:设置注释答案:C14:参照面与绘图面的关系是什么？A:∥C:相交D:无关答案:B15:草绘中圆弧的绘制有多少种绘制方式？A:2种B:3种C:4种D:5种答案:C16:创建基础扫描特征的基本步骤是什么？A:第一条轨迹定义——第二条轨迹定义——截面定义B:截面定义——扫描轨迹定义C:扫描轨迹定义——截面定义D:扫描轨迹定义——第一截面——第二截面答案:C17:以下草绘图形中有过度约束的是哪个？A:B:C:D:答案18:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个答案:B19:以下选项中，不属于Pro/E十大基本模块类型的是哪个？A:零件B:组件C:制造D:特征答案20:以下哪个选项，用来产生分模面与参考模型相交的曲线？A:侧面影像曲线SilhouetteB:着色ShadwC:裙边SkirtD:交截答案:A21:建立浇道，流道，浇口等应该使用哪个选项？A:模具模型C:修改D:充模答案:B22:标注如图示，截面图元对中心线的直径的步骤是什么？A:点击目标图元——点击中心线——点击目标图元——放置B:点击中心线——点击目标图元——放置C:双击目标图元——点击中心线——放置D:点击中心线——点击目标图元——点击中心线——放置答案:A23:视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图答案:C24ro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C25:若在特征中先后使用两关系①d1=Sin30，②d2=4 *d1 则d2的值为什么？A:0.5B:1C:1.5D:2答案26:对右图的零件进行模具设计，凸肋部分应采用什么处理？A:斜销B:滑块C:镶件D:顶针答案:B27:装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A28:Molding（铸模）选项，可用来干吗？A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块答案:C29:使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点答案:C30:对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A多选题31:建立分型面的常用方法有哪些？A:使用曲面创建与编辑工具构建B:使用着色功能C:使用侧面影像曲线产生裙边特征D:骨架折弯答案:ABC32:特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC33:图示图形可作为什么的截面图形？A:[拉伸]薄板伸出项B:[旋转]实体伸出项C:[拉伸]曲面D:[草绘]曲线答案:ACD34:利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC35:为了成功建立分模曲面，必须满足什么？A:分模曲面必须与工件或模具体积块完全相交以期能形成分割B:分模曲面不能自我相交C:分模曲面必须连续并相切D:以上都不正确答案:AB36:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积C:建立相应的实体特征然后切割D:NC后置处理答案:BC37:边界曲面有哪三种类型？A:扭曲曲面B:混合曲面C:圆锥曲面D:N侧曲面答案:BCD38:以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD39:曲面中下列说法正确的是哪些？A:曲面中黄色线是边界线B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征答案:ACD40:约束= 可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD41:按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD42:创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC43:对曲面进行延拓后产生的曲面部分有哪些类型？A:相同曲面B:近似曲面（齿形曲面）C:延拓方向（直平面）D:相切曲面答案:ABCD44:在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD45:装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD46ro/E软件的基本特性是什么？A:3-D实体建模B:基于特征C:参数化设计D:单一数据库答案:ABCD47:以下关系式格式有效的是哪些？A ENGTH=2*WIDTHB:d2 =tan60C=W*50%D:d1=50*trajpar+50答案:ABD48:基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD49:对于曲面创建中的[封闭终点]与[开放终点]述说正确的是哪些？A:拉伸、旋转、扫描、混合特征中都能出现此选项B:选择封闭终点时，截面图形应封闭C:选择封闭终点时，截面图形不能封闭D:扫描曲面中，封闭终点时，扫描轨迹应封闭答案:AB50:以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理答案:BC判断题51:在文件菜单中，保存副本与文件备份是没区别的，只有拭除文件与删除文件有区别。

protel职业资格考试模拟试卷2(题后含答案及解析)

protel职业资格考试模拟试卷2(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 填空题 4. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．在原理图设计图样上放置的元器件是（）。

A．原理图符号B．元器件封装符号C．文字符号D．任意正确答案：A2．进行原理图设计，必须启动（）编辑器。

A．PCBB．SchematicC．Schematic LibraryD．PCB Library正确答案：B3．使用计算机键盘上的（）键可实现原理图图样的缩小。

A．Page UpB．PageDwnC．HomeD．End正确答案：B4．往原理图图样上放置元器件前必须先（）。

A．打开浏览器B．装载元器件库C．打开PCB编辑器D．创建设计数据库文件正确答案：B5．Protel99 SE提供的是（）仿真器。

A．模拟信号B．混合信号C．数字信号D．直流信号正确答案：B6．Protel99 SE为设计者（）仿真元器件库。

A．没有提供B．提供C．不清楚D．只提供电源正确答案：B7．初始状态的设置有三种途径：“.IC”设置，“.NS”设置和定义元器件属性。

在电路仿真中，如有这三种共存时，在分析中优先考虑的是（）。

A．“.IC”设置B．“.NS”设置C．定义元器件属性D．不清楚正确答案：C8．仿真初始状态的设置如“.IC”和“.NS”共存时，在分析中优先考虑的是（）。

A．“.IC设置B．“.NS”设置C．定义元器件属性D．不清楚正确答案：A9．网络表中有关网络的定义是（）A．以“[”开始，以“]”结束B．以“〈”开始，以“〉”结束C．以“（”开始，以“）”结束D．以“{”开始，以“}”结束正确答案：C10．网络表中有关元器件的定义是（）。

A．以“[”开始，以“]”结束B．以“〈”开始，以“〉”结束C．以“（”开始，以“）”结束D．以“{”开始，以“}”结束正确答案：A11．执行（)命令，即可弹出PCB系统参数设置对话框。

proteus常见问题汇总

proteus常见问题proteus常见问题(转)1.标题：writing to PIC18f2420 Flash问题：只有保持寄存器的最后8字节作为“写”的结果出现在VSM的程序存储器中（通过写设置EECON1 的WR位）。

pic18f2420应该像其它的转移8位寄存器的数据一样并列转移64位寄存器数据。

为什么会出现这样的问题呢？2.标题：Difference between models?问题：近来我发现Proteus的库中有许多的模型，VSM DLL模型，Schematic模型和Spice模型之间有什么不同啊？答：在Proteus正式版中，其帮助文件部分的TYPES OF MODEL章节详细讲解了这个问题。

3.标题：UART2 Interrupt not work in PIC问题：我使用CCS编辑器V.3.249和PIC18F8720，将G1,G2管脚用作二级异步收发端口，我可以从这两个端口收发数据，但是仿真时不能使用中断。

为什么仿真时RDA2中断不能工作呢？是不是因为Proteus 或者CCS呢？答：请确认你使用的Proteus版本并激活你的帐号，然后再运行仿真看看。

4.标题：Error on Keil and Proteus co-simulating问题：我把Proteus 升级到SP4之后，每当我用Keil 和Proteus联调的时候，系统总是报告："Error: Target DLL has been cancelled...."，这是怎么回事呢？在Proteus演示版下一切都正常，在专业版中就出现这个问题，而且在Proteus 6.9 SP4 professional 下，源代码窗口中不能使用单步进和单步出等调试按钮工具。

这是怎么回事呢？答：1）下载并安装最新的VSM Keil Debugger Driver2）使能Proteus下的'Use Remote Debug Monitor'3）在Keil的工程选项下设置使用Proteus VSM Simulator4）在uVision Debug菜单下的Proteus VSM Simulator设置主机IP地址为127.0.0.1 端口为80005）如果电脑安装了防火墙，请设置其“允许通过”的规则6）如果上述操作还不能奏效，那就只有卸载proteus专业版和演示版，然后再重装专业版。

单片机原理----C51编程及Proteus仿真习题答案 (金宁治) 习题8答案

思考题及习题8一、填空题:1.利用DAC0832产生两路同步模拟输出，那么须将其置于双缓冲工作方式。

2.对于电流输出型的D/A转换器，为了得到电压输出，应使用运算放大器构建流控电压源电路。

3.假设单片机发送给8位D/A转换器0832的数字量为65H,基准电压为5V,那么D/A转换器的输出电压为1.98V。

4.假设A/D转换器0809的基准电压为5V,输入的模拟信号为2.5V时，A/D转换后的数字量是7FH。

二、简答题：LD/A转换器的主要性能指标都有哪些？设某DAC为二进制12位，满量程输出电压为5V,试问它的分辨率是多少？答：主要性能指标有：分辨率、建立时间、转换精度等；12 位 D/A 转换分辨率：1 LSB = 5V/4096= 1.22mVo2.分析A/D转换器产生量化误差的原因，一个8位的A/D转换器，当输入电压为0〜 5V时，其最大的量化误差是多少？答：量化误差是把连续的模拟量转换为离散的数字量时必然存在的，是不可防止的。

例如，8位ADC,单极性输入。

〜5V,数字量为。

〜255,它能分辨的最小输入信号是A = 5V / 256 = 20mV,如4.98〜5.00V输入对应的数字均为255,这是不可防止的。

3.简述DAC0832芯片的输入寄存器和DAC寄存器二级缓冲的原理。

答：DAC0832内部共有两级8位寄存器。

第一级为8位输入寄存器，用于存放单片机送来的数字量，使得该数字量得到缓冲和锁存,由国(即Ml=l时加以控制;第二级为8位DAC寄存器。

用于存放待转换的数字量，由说控制(即M3=l时)。

两级寄存器可以分别单独控制，从而形成二级缓冲式的工作方式。

根据两个寄存器工作状态不同，DAC0832可以工作在三种工作方式：直通方式、单缓冲方式、双缓冲方式。

4.为什么要消除按键的机械抖动？消除按键机械抖动的方法有几种？分别加以说明。

答：按键开关过程的机械抖动可能会将一次按键动作误认为屡次按键操作，从而产生错误的控制动作，因此为了确保单片机对一次按键动作只确认一次按键有效，必须消除抖动的影响。

Protel理论测试

Protel理论测试姓名 [填空题] *_________________________________一、选择题1.Altium Designer是用于( ）的设计软件。

[单选题] *A电气工程B电子线路(正确答案)C机械工程D建筑工程2. Altium Designer原理图文件的格式为( )。

[单选题] *A*.SchlibB*.SchDocC*.Sch(正确答案)D*.Sdf3. Altium Designer原理图设计工具栏共有( )个。

[单选题] *A.5B.6C.7(正确答案)D.84.执行()命令操作，元器件按水平中心线对齐。

[单选题] *A.CenterB.Distribute HorizontallyC.Center Horizontal(正确答案)D.Horizontal5.执行()命令操作，元器件按垂直均匀分布。

[单选题] *A.VerticallyB.Distribute Vertically(正确答案)C.Center VerticallyD.Distribute6.执行()命令操作，元器件按顶端对齐。

[单选题] *A.Align RightB.Align Top(正确答案)C.Align LeftD.Align Bottom7.执行()命令操作,元器件按低端对齐. [单选题] *A.Align RightB.Align Top .C.Align LeftD.Align Bottom(正确答案)8.执行()命令操作,元器件按左端对齐. [单选题] *A .Align RightB.Align TopC.Align Left(正确答案)D.Align Bottom9.执行()命令操作,元气件按右端对齐. [单选题] *A.Align Right(正确答案)B.Align TopC.Align Left .D.Align Bottom10.原理图设计时，按下()可使元气件旋转90°。

5次随堂测验题

2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ） (A) MOV (B) MOVX (C) MOVC (D) 以上都是
大连理工大学电气系
目录
随堂测验（2）答案
单片机课程
3、执行以下程序段后，(A)= 40H ，(R0)= 60H ， (40H)= 60H ，(41H)= 40H 。 MOV A，#60H MOV R0，#40H MOV @R0，A MOV 41H，R0 XCH A，R0 4、假定（SP）=60H，（ACC）=30H，（B）=70H，执行下列命令： PUSH ACC PUSH B 后，SP的内容为（62H），61H单元的内容为（30H）， 62H单元的内容为（70H）。
目录
随堂测验（4）答案 2、指出下列程序的功能 ORG 0200H MOV DPTR, #1000H MOV R0, #20H LOOP: MOVX A, @DPTR MOV @R0, A INC DPTR INC R0 CJNE R0, #71H, LOOP SJMP $
单片机课程
程序功能：把片外数据存储器1000H~1050H中的内容传送到片内数据存储器20H~70H中。
大连理工大学电气系
目录
随堂测验（2）答案
单片机课程
1、MOV A，#70H是立即寻址方式； MOV A，70H是直接寻址方式； MOV A，P1是直接寻址方式； SETB RS0是位寻址方式； MOVX A，@DPTR是寄存器间接寻址方式； MOV A，R2是寄存器寻址方式。（注：指源操作数的寻址方式）
大连理工大学电气系
目录
随堂测验（3）答案
2、 ORG 1000H MOV R0,#60H MOV A,@R0 INC R0 MOV B,@R0 MUL AB INC R0 MOV @R0,A INC R0 MOV @R0,B SJMP $

单片机仿真软件Proteus使用操作题自己设计用

单片机仿真软件Proteus使用操作题
适用班级：12级电子高考班
一、启动Proteus仿真软件原理图绘制软件ISIS 7 professional
二、制作单片机用+5V电源
1、原理图如图
2、元件清单
瓷片电容 CAP 2只
C1 0.1uF
C2 1uF
三端稳压器78L05 1只
U1 7805 9V电池BATTERY 1只
BAT1 9V
2、仿真测试
在“虚拟设备模式”找到直流电压表DC VOLTMETER测试电源输出
三、在同一原理图编辑器中制作闪光灯电路仿真测试
1、原理图如图所示
2、元件清单
电阻RES
R1,R6 200 R3,R5 27K
三极管MPS5179 2只
电解电容CAP-ELEC 1微法2只
四、使用设计好的+5V电源给闪光灯电路供电，仿真测试,并且用示波器测试三极管集
电极信号波形
信号波形测试，结果如图所示：。

DXP综合测试题一(-protel-DXP-2004上机试题).doc

1 / 1 DXP 测试题一
班级：机号：姓名：
说明：考生在D 盘根目录下建立一个文件夹。

文件夹名称为“LM317+姓名”。

考生的所有文件均保存在该文件夹下。

各文件的主文件名：工程文件：LM317.prjpcb 。

原理图文件：LM317.schdoc
原理图元件库文件：001.SCHLib
Pcb 文件：001.PCBdoc
注意：保存文件的路径不对,则无成绩。

1．在自己建的原理图元件库文件中绘制以下元件并定义封装（10分）。

(1) 制作LM317：
(2)制作电位器RP
2．绘制原理图,如下图所示（45分）
3．生成网络表。

（10分）
4．制单面PCB 板（35分）
要求：1）、电路板尺寸设置为50mm ×50mm(5分)。

2）、手动布局要合理。

（20分）
3）、自动布线合理（10分）。

知识改变命运。

pretel试题一答案

Protel电路设计（师级）试题一答案专业基础课程考试一、选择1-5 DBDDA6-10 CDCAA11-15 BABBC16-20 CCCAC专业认证课程考试三、实践操作题1、操作步骤：（1）执行菜单命令【Edit】/【Find Similar Objects】，鼠标光标变成十字形状，将光标移到工作窗口中电阻元件R1的序号“R1”上；（2）单击鼠标左键，即可进入如图1-1-1所示的【Find Similar Objects查找参数对话框；（3）将该对话框中的【Graphical】/【Y1】选项后的第二个参数设定为“Same”，并且选中【Select Matching】选项前的复选框，以确保所有与电阻在同一水平线上的元器件标识都被选中；（4）单击Apply按钮，系统即可按照已设定的查找参数对当前原理图设计文件中的图件进行查找，然后单击OK按钮即可退出该对话框；系统将自动弹出【Inspector】面板，如图1-1-2所示；（5）单击工作窗口下方的SCH按钮，在弹出的列表中选择【List】标签，系统将弹出列表面板，通过该列表可以看到R1至R4这四个元器件都被选中了；（6）单击面板下方的Inspector按钮，切换到【Inspector】面板；（7）将图1-1-2中【Fontld】选项后的选项框选中，然后单击鼠标左键即可弹出字体编辑对话框，在其中将字体大小设置为20，然后按Enter键确认，最终结果如图图1-1-3所示。

图1-1-1 图1-1-2图1-1-32、操作步骤：（1）设置系统参数；执行菜单命令【Tools】→【Board Options】；（2）执行菜单命令【File】→【New】→【PCB Library】就进入到元件封装设计编辑环境（3）在此环境下，执行菜单命令【Place】→【Pad】，放置两个焊盘。

根据LED的实际管脚间的尺寸，调整焊盘位置，使得A和K管脚之间的距离为2.54mm；（4）然后双击焊盘，弹出焊盘属性对话框，如图1-2-1所示，设置相应参数；（5）修改完这些焊盘参数后，将工作层面切换到丝印层；（6）在这个层面和手工绘制PCB导线一样绘制处元件外形，其结果如图1-2-2所示；（7）进行设计规则检测，执行菜单命令【Report】→【Component Rule Check】，设定检测参数，并观察其检测结果。

Protel电路设计试题二答案

Protel电路设计（师级）模拟试题二答案专业基础课程考试一、选择1-5 AABBC6-10 CBAAC11-15 CADCC16-20 BDBCA专业认证课程考试三、实践操作题1、操作步骤：（1）执行File/New/Schematic命令，新建原理图设计文档；（2）选择快捷工具，弹出放置元件对话框，如图2-1-1所示，单击“浏览”按钮，在弹出的库管理器对话框中选择Op Amp并将其放置在原理图中；（3）右击鼠标，终止【Op Amp】元件放置。

按照同样的方法放置3个Res1在运算放大器的上面、左面和右面。

（4）双击相应元件，修改其属性；（5）选择工具栏中的电源快捷工具放置电源，一共放置4个，对其进行双击弹出电源属性对话框，修改电源属性；此时的原理图如图2-1-2所示；（6）使用放置导线快捷工具将电路图连接好，（7）使用放置文字串快捷工具，将文字“LOAD”放入表示负载的矩形框中。

最后完毕的原理图如图2-1-3所示；图2-1-1 图2-1-2图2-1-32、操作步骤：（1）创建原理图库文件“user.SCHLIB”，并在该库文件中新建一个原理图符号；（2）绘制原理图外形。

本例中的Max3100的原理图符号的外形采用矩形图件来表示，单击画图工具栏中的按钮，系统处于放置矩形图件的命令状态；（3）放置元器件引脚,一共16个，然后再修改元器件引脚的属性；（4）给新绘制的原理图符号命名。

执行菜单命令【Tool】/【Rename Component】，即可弹出原理图符号重命名对话框，输入“Max3100”即可；（5）修改原理图符号的属性；（6）添加原理图符号的序号，然后添加注释文字；（7）添加元器件封装，并保存绘制好的原理图符号。

最后的结果如图2-2-1所示。

图2-2-13、操作步骤：（1）绘制宽度不一的导线，如图2-3-1所示；（2）在导线过渡处放置一个焊盘。

单击放置工具栏中的按钮即可进入放置焊盘命令状态，按Tab键，进入【Pad】对话框，在【X-size】和【Y-size】均填入AB段的宽度值“25mil”以保证焊盘外径与AB段的宽度一致，在【Hole-size】填入一个小于“25mil”的值即可。

计算机辅助设计(Protel平台)绘图员级试卷1

珠海市职业技能鉴定题库统一试卷计算机辅助设计（电子）绘图员四级试卷考试说明：1．考试时间120分钟； 2．考生在考评员指定的硬盘驱动器下建立一个以自己准考证号码后8位命名的考生文件夹；3．按题目要求作图，完成的作图结果要保存在考生已建立的文件夹中，否则不得．．．．分．； 4．考试所需素材在考评员指定的X:\ Protel 题库文件夹下各单元文件夹中，如第三单元素材路径为X:\ Protel 题库\Unit3；以此类推。

单元一二三四五六七八总分得分一、原理图环境设置（共8分）【操作要求】1. 图纸设置：在考生文件夹中创建新文件,命名为X1-05.sch,设置图纸大小为A4,垂直放置,工作区为215号色,边框为5号色.2. 栅格设置：设置捕捉栅格为6 mil,可视栅格为10 mil.3. 字体设置：设置系统字体为方正舒体、字号为14、字形为斜体。

4. 标题栏设置：设置标题栏的显示方式为ANSI ，用“特殊字符号串”设置制图者为Intel,10张原理图中的第二张，如样图1-05所示： 5. 保存操作结果：【样图1-05】二、原理图库操作（共10分）【操作要求】1、原理图文件中的库操作：● 在考生文件夹中新建原理图文件，命名为X2-05A.sch● 在X2-05A.sch 文件中打开 Spice 、HP-Eesof 和Mitel Interface 三个库文件。

● 向原理图中添加元件MOSFET-P 、BALUN2和MT8814AC （40）依次命名为MOS 、BAL 和MT ，如样图2-05A 所示。

● 保存操作结果。

2、库文件中的库操作；● 在考生文件夹中新建库文件，命名为X2-05B.lib● 在X2-05B.lib 库文件中建立样图2-05B 所示新元件。

● 保存操作结果，元件命名为X2-05。

【样图2-05A 】【样图2-05B 】得分判卷人得分判卷人姓名：单位：准考证号：·…………………·…………………·…………………· 密封线 ·…………………·…………………·………………………·三、原理图设计（共15分）【操作要求】１、绘制原理图：打开E:\ Protel题库\Unit3\Y3-01.sch文件，按照样图3-01绘制原理图。

绵阳职业技术学院2009-2010学年第二学期《计算机辅助设计》课程期末考试试题（A 卷）
适用班级：计应091 考试类别：_上机考试_______
（Proteus 随堂测试试题）
姓名：__________ 学号：__________ 成绩：__________
1．试作出如图所示的三相电波形：
设 )t sin(uc )t sin(ub )t sin(ua 120314412031443144-=+==试做出如下仿真波形图。

并将仿真结果复制到该题目下
2．试仿真图示电路Vb 、Vc 、Vo 各点的波形，并将仿真结果复制该题目下，从波形Uo 及Ui 估计该电路的电压放大倍数Kv （带负载、空载）。

3．使用74ls138及相关门电路设计一个三人表决（选举）电路（原理：少数服从多数），并说明设计原理。

将设计好的电路复制该题目下。

并简要说明设计原理。

4．试用74ls90设计一个六进制计数器，并仿真实证，提交设计文档（test4_姓名.DSN）。

5．试按如下电路设计一个LED显示电路，设该电路对应的驱动程序为LED_595.HEX。

所用器件型号为：7SEG-MPX8-CC-BLUE、74HC595、A T89c51。

验证你设计是否正确，提交你的设计文档（test5_姓名.DSN）。

proteus问题集锦

proteus问题集锦1.标题：Graphics Fills问题：使⽤⼯具“BOX”和“ARC”设计好⾃⼰所创建元器件的图形之后，在电脑屏幕上看起来⾮常漂亮，但是在打印输出之后发现图⽚没有背景颜⾊（即图⽚是⿊⽩的）答案：在输出原理图的时候，选择BMP格式，且需要在颜⾊选项中选中“DISPLAY”;问题的实质是图⽚的背景颜⾊，即使图⽚是⿊⽩颜⾊的，⿊⽩颜⾊仍然被当作是⼀种背景颜⾊处理了。

所以我们在输出图⽚的时候，必须检查⼀下“颜⾊设置”，否则，很可能得到的是⿊⽩的图⽚。

2.标题：Pin Wiring Problem问题：有时候在⾃⼰创建的元器件的管脚上⽆法实现连线答案：应该是管脚的间距太⼩了。

因为在ISIS中，每个元器件的管脚都要占据⼀块区域（就像⾃⼰的保护区⼀样，不容别⼈随意侵犯），该区域会排斥外部的⾛线。

解决问题的⽅法是在⾛线之前先使⽤“2D graphics line”⼯具延长管脚的引线，然后再⾛导线，也可以在⾛线的同时按住 “CTRL”键，直到⾛线绕过狭窄的保护区。

当然最根本的办法是重新编辑元器件，把其管脚间距调⼤⼀些。

3.标题：ASCII DATA IMPORT-HOW DOES IT WORK?问题：参照ISIS中帮助⽂件的⽅法在写字板中创建了⼀个⽂本⽂件（有关于ASCII DATA的函数），然后在将其导⼊ISIS时，电脑屏幕上显⽰出：“unexpected end of file”的错误，即使⽂件内容是从帮助⽂件中复制粘贴过来的，情况还是⼀样。

解决⽅法：在创建你所说的⽂本⽂件时，在最后的“END”命令⾏之后⼀定要加上⾄少⼀个回车换⾏符号。

4.标题：Changing sort column in BOM scripts问题：我想修改清单列表中元器件的排列顺序，例如把电阻和⼆极管按照其值的⼤⼩来排列，但是实际上元器件是按其名字标号来排列的。

解决⽅法：可以输出“CSV”格式的元器件报表，然后将元器件在表格中重新排列。

韩克版《单片机应用技术——基于Proteus的项目设计与仿真》课后答案全

单项选择题习题21. MCS-51单片机的CPU主要由 A 组成。

A．运算器、控制器B．加法器、寄存器C．运算器、加法器D．运算器、译码器2. 单片机中的程序计数器PC用来 C 。

A．存放指令B．存放正在执行的指令地址C．存放下一条指令地址D．存放上一条指令地址3. 开机复位后，CPU使用的是寄存器第一组，地址范围是B 。

A．00H-10H B．00H-07H C．10H-1FH D．08H-0FH4.5. 访问外部存储器或其它接口芯片时，作8位数据总线和低8位地址线的是AA．P0口B．P1 C．P2口D．P0口和P2 口6.单片机上电复位后，PC的内容和SP的内容为B（SP指的是堆栈指针）A．0000H，00H B．0000H，07HC．0003H，07H D．0800H，08H7. PSW中的RSl和RS0用来A。

A．选择工作寄存器区号B．指示复位C．选择定时器D．选择工作方式8. 在MCS-51单片机中， C 是数据存储器， A 是程序存储器。

A．ROM B．EPROM C．RAM D．EEPROM9. 能够用紫外光擦除ROM中程序的只读存储器称为 C 。

A．掩膜ROM B．PROM C．EPROM D．EEPROM10. 下列存储器在掉电后数据会丢失的类型是 B 。

A．EPROM B．RAM C．FLASH ROM D．EEPROM11. MCS-51的片内外的ROM是统一编址的，如果EA端保持高电平，8051的程序计数器PC在 D 地址范围内。

A．1000H～FFFFH B．0000H～FFFFH (包括片内片外) C．0001H～0FFFH D．0000H～0FFFH12. MCS—51的专用寄存器SFR中的堆栈指针SP是一个特殊的存贮区，用来 C ，它是按后进先出的原则存取数据的。

A．存放运算中间结果B．存放标志位C．暂存数据和地址D．存放待调试的程序13. 8051单片机中，唯一一个用户可使用的16位寄存器是D 。

韩克版《单片机应用技术——基于Proteus的项目设计与仿真》课后填空题答案

填空题习题21. 若MCS-51单片机的晶振频率为fosc=12MHz，则一个机器周期等于 1 µs。

2. MCS-51单片机的XTALl和XTAL2引脚是18 、19 引脚。

3. MCS-51单片机的数据指针DPTR是一个16位的专用地址指针寄存器，主要用来存储地址。

4. MCS-51单片机中输入／输出端口中，常用于第二功能的是P3口。

5. MCS-51单片机内存的堆栈是一个特殊的存储区，用来暂存地址和数据，它是按后进先出的原则存取数据的。

6. 单片机应用程序一般存放在ROM 中。

7. 在单片机扩展时，P0 口和P2 口为地址线，P0 口为数据线。

8. 当P1口做输入口输入数据时，必须先向该端口的锁存器写入高电平/FFH ，否则输入数据会出错。

9. 单片机是将中央处理器、存储器、输入输出口等几部分集成在一块芯片上的微型计算机。

10 单片机复位方式有上电复位、手动复位和自动复位。

11. 8051的累加器ACC是一个8位的寄存器，简称为A，用来存运算的中间结果或操作数。

12. 8051的程序状态字寄存器PSW是一个8位的专用寄存器，用于存放程序运行中的各种状态信息。

单片机的复位有上电复位和手动复位两种，当单片机运行出错或进入死循环时都14. MCS—51单片机上电复位后，片内数据存储器的内容均为00H 。

习题41.在MCS-51指令系统中，MOV A，#55H指令是属立即寻址方式？2.在MCS-51指令系统中，MOV P1，20H指令是属直接寻址方式？3.在MCS-51指令系统中，MOV A，R1指令是属寄存器寻址方式？4.在MCS-51指令系统中，MOV A，@R0指令是属寄存器间接寻址方式？5.在MCS-51指令系统中，MOVC A,@A+DPTR指令是属变址寻址方式？6.在MCS-51指令系统中，SJMP LOOP指令是属相对寻址方式？7.在MCS-51指令系统中，SETB P0.0指令是属位寻址方式？8. 假定A的内容为FEH，执行完指令：RL A后，累加器A的内客7FH 。
