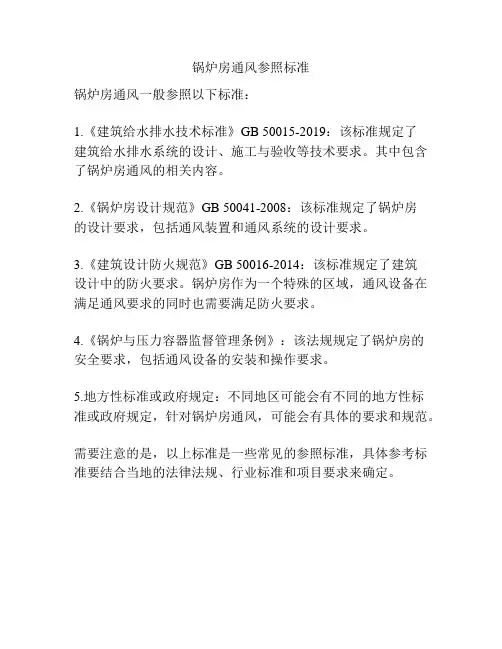

锅炉房通风参照标准

锅炉房通风参照标准

锅炉房通风参照标准
锅炉房通风一般参照以下标准:
1.《建筑给水排水技术标准》GB 50015-2019:该标准规定了
建筑给水排水系统的设计、施工与验收等技术要求。

其中包含了锅炉房通风的相关内容。

2.《锅炉房设计规范》GB 50041-2008:该标准规定了锅炉房
的设计要求,包括通风装置和通风系统的设计要求。

3.《建筑设计防火规范》GB 50016-2014:该标准规定了建筑
设计中的防火要求。

锅炉房作为一个特殊的区域,通风设备在满足通风要求的同时也需要满足防火要求。

4.《锅炉与压力容器监督管理条例》:该法规规定了锅炉房的
安全要求,包括通风设备的安装和操作要求。

5.地方性标准或政府规定:不同地区可能会有不同的地方性标
准或政府规定,针对锅炉房通风,可能会有具体的要求和规范。

需要注意的是,以上标准是一些常见的参照标准,具体参考标准要结合当地的法律法规、行业标准和项目要求来确定。

锅炉房通风、烟囱设计

锅炉房通风、烟囱设计

锅炉房烟风系统设计1.1、设计原则1)烟道和风道的布置应力求简短平直、附件少、气密性好。

避免出现“袋形”、“死角”及局部流速过低的管段。

2)多台锅炉共用烟囱、烟道和风道时,总烟、风道内各截面处的流速宜接近,单台锅炉配置两侧风道或两个烟道时,宜使每侧风道或每个烟道的阻力均衡。

1)烟道和热风道应考虑膨胀和热补偿措施,烟道和砖烟囱连接处应设置伸缩缝。

2)金属烟道和热风道应进行保温,钢烟囱在人员能接触到的部分也应进行隔热。

钢制烟风道中的介质温度大于50度或由于防冻需要应给予保温。

5)多台锅炉共用总烟道或总风道时,支烟道、支风道上,应装设能全开全闭、气密性好的闸板阀或调风阀。

6)在烟道和风道的适当位置应按《锅炉烟尘测试方法》(GB5468)的要求,设置永久采样孔,并安装用于测量采样的固定装置。

7)钢制冷风道可采用2-3mm厚钢板,钢制烟道和热风道可采用3-5mm厚的钢板,矩形或圆形烟风道应具有足够的强度和刚度,必要时设置加强筋。

8)布置在室外的烟道和风道,应设置防雨和防暴晒的设施。

锅炉使用含硫量高的燃料时,除有烟气脱硫措施外,烟道和烟囱内壁应采取防腐措施。

9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房,鼓风机和和燃烧机宜分开设置,鼓风机宜集中布置在隔音机房内。

10)对于微正压燃烧的燃油、燃气锅炉,锅炉机组排烟出口后的烟道、烟囱阻力,一般可由烟囱的抽力来克服,当烟囱抽力不足时,应采用下列措施:(1)由锅炉厂家提高燃烧机组和炉膛的燃烧正压;(2)在排烟系统设置引射排烟装置;(2)在排烟系统设置调频引风机;对于设置在高层建筑物内的锅炉房,应注意核算排烟系统的阻力平衡,当烟囱抽力达大时,应考虑减小烟道、烟囱断面尺寸,提高流速,增加阻力,适应平衡,可在烟道系统设置抽风控制器,调工阻力平衡。

11) 烟风道穿过墙壁、楼板或屋面时,所设预留孔的内壁与管道表面(包括加固及保温层)之间的间隙,一般为30-50mm,当管道的径向热位移较大时,应另加考虑。

(整理)锅炉房通风、烟囱设计

(整理)锅炉房通风、烟囱设计

锅炉房烟风系统设计1.1、设计原则1)烟道和风道的布置应力求简短平直、附件少、气密性好。

避免出现“袋形”、“死角”及局部流速过低的管段。

2)多台锅炉共用烟囱、烟道和风道时,总烟、风道内各截面处的流速宜接近,单台锅炉配置两侧风道或两个烟道时,宜使每侧风道或每个烟道的阻力均衡。

1)烟道和热风道应考虑膨胀和热补偿措施,烟道和砖烟囱连接处应设置伸缩缝。

2)金属烟道和热风道应进行保温,钢烟囱在人员能接触到的部分也应进行隔热。

钢制烟风道中的介质温度大于50度或由于防冻需要应给予保温。

5)多台锅炉共用总烟道或总风道时,支烟道、支风道上,应装设能全开全闭、气密性好的闸板阀或调风阀。

6)在烟道和风道的适当位置应按《锅炉烟尘测试方法》(GB5468)的要求,设置永久采样孔,并安装用于测量采样的固定装置。

7)钢制冷风道可采用2-3mm厚钢板,钢制烟道和热风道可采用3-5mm厚的钢板,矩形或圆形烟风道应具有足够的强度和刚度,必要时设置加强筋。

8)布置在室外的烟道和风道,应设置防雨和防暴晒的设施。

锅炉使用含硫量高的燃料时,除有烟气脱硫措施外,烟道和烟囱内壁应采取防腐措施。

9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房,鼓风机和和燃烧机宜分开设置,鼓风机宜集中布置在隔音机房内。

10)对于微正压燃烧的燃油、燃气锅炉,锅炉机组排烟出口后的烟道、烟囱阻力,一般可由烟囱的抽力来克服,当烟囱抽力不足时,应采用下列措施:(1)由锅炉厂家提高燃烧机组和炉膛的燃烧正压;(2)在排烟系统设置引射排烟装置;(2)在排烟系统设置调频引风机;对于设置在高层建筑物内的锅炉房,应注意核算排烟系统的阻力平衡,当烟囱抽力达大时,应考虑减小烟道、烟囱断面尺寸,提高流速,增加阻力,适应平衡,可在烟道系统设置抽风控制器,调工阻力平衡。

11) 烟风道穿过墙壁、楼板或屋面时,所设预留孔的内壁与管道表面(包括加固及保温层)之间的间隙,一般为30-50mm,当管道的径向热位移较大时,应另加考虑。

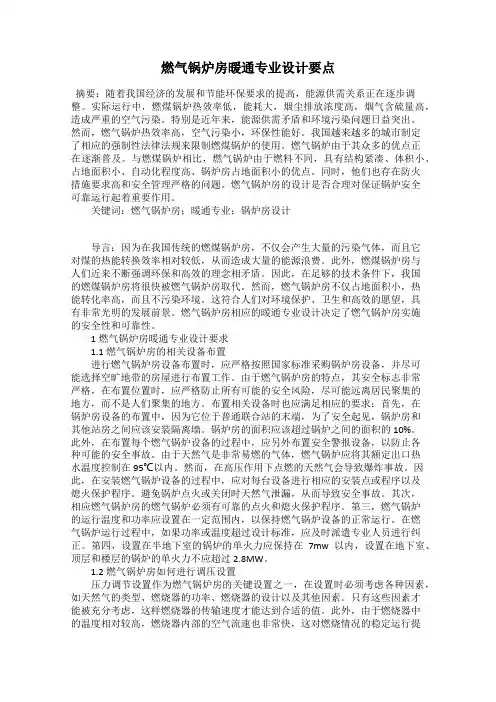

燃气锅炉房暖通专业设计要点

燃气锅炉房暖通专业设计要点

燃气锅炉房暖通专业设计要点摘要:随着我国经济的发展和节能环保要求的提高,能源供需关系正在逐步调整。

实际运行中,燃煤锅炉热效率低,能耗大,烟尘排放浓度高,烟气含硫量高,造成严重的空气污染。

特别是近年来,能源供需矛盾和环境污染问题日益突出。

然而,燃气锅炉热效率高,空气污染小,环保性能好。

我国越来越多的城市制定了相应的强制性法律法规来限制燃煤锅炉的使用。

燃气锅炉由于其众多的优点正在逐渐普及。

与燃煤锅炉相比,燃气锅炉由于燃料不同,具有结构紧凑、体积小、占地面积小、自动化程度高、锅炉房占地面积小的优点。

同时,他们也存在防火措施要求高和安全管理严格的问题。

燃气锅炉房的设计是否合理对保证锅炉安全可靠运行起着重要作用。

关键词:燃气锅炉房;暖通专业;锅炉房设计导言:因为在我国传统的燃煤锅炉房,不仅会产生大量的污染气体,而且它对煤的热能转换效率相对较低,从而造成大量的能源浪费。

此外,燃煤锅炉房与人们近来不断强调环保和高效的理念相矛盾。

因此,在足够的技术条件下,我国的燃煤锅炉房将很快被燃气锅炉房取代。

然而,燃气锅炉房不仅占地面积小,热能转化率高,而且不污染环境。

这符合人们对环境保护、卫生和高效的愿望,具有非常光明的发展前景。

燃气锅炉房相应的暖通专业设计决定了燃气锅炉房实施的安全性和可靠性。

1燃气锅炉房暖通专业设计要求1.1燃气锅炉房的相关设备布置进行燃气锅炉房设备布置时,应严格按照国家标准采购锅炉房设备,并尽可能选择空旷地带的房屋进行布置工作。

由于燃气锅炉房的特点,其安全标志非常严格,在布置位置时,应严格防止所有可能的安全风险,尽可能远离居民聚集的地方,而不是人们聚集的地方。

布置相关设备时也应满足相应的要求:首先,在锅炉房设备的布置中,因为它位于普通联合站的末端,为了安全起见,锅炉房和其他站房之间应该安装隔离墙。

锅炉房的面积应该超过锅炉之间的面积的10%。

此外,在布置每个燃气锅炉设备的过程中,应另外布置安全警报设备,以防止各种可能的安全事故。

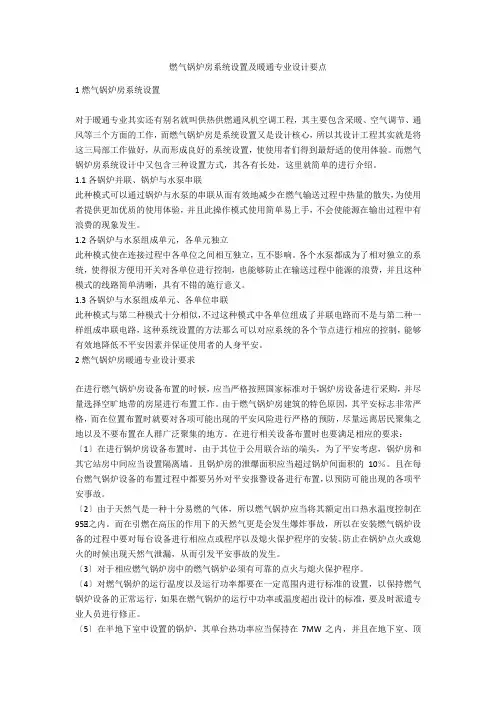

燃气锅炉房系统设置及暖通专业设计要点

燃气锅炉房系统设置及暖通专业设计要点

燃气锅炉房系统设置及暖通专业设计要点1燃气锅炉房系统设置对于暖通专业其实还有别名就叫供热供燃通风机空调工程,其主要包含采暖、空气调节、通风等三个方面的工作,而燃气锅炉房是系统设置又是设计核心,所以其设计工程其实就是将这三局部工作做好,从而形成良好的系统设置,使使用者们得到最舒适的使用体验。

而燃气锅炉房系统设计中又包含三种设置方式,其各有长处,这里就简单的进行介绍。

1.1各锅炉并联、锅炉与水泵串联此种模式可以通过锅炉与水泵的串联从而有效地减少在燃气输送过程中热量的散失,为使用者提供更加优质的使用体验,并且此操作模式使用简单易上手,不会使能源在输出过程中有浪费的现象发生。

1.2各锅炉与水泵组成单元,各单元独立此种模式使在连接过程中各单位之间相互独立,互不影响。

各个水泵都成为了相对独立的系统,使得很方便用开关对各单位进行控制,也能够防止在输送过程中能源的浪费,并且这种模式的线路简单清晰,具有不错的施行意义。

1.3各锅炉与水泵组成单元、各单位串联此种模式与第二种模式十分相似,不过这种模式中各单位组成了并联电路而不是与第二种一样组成串联电路,这种系统设置的方法那么可以对应系统的各个节点进行相应的控制,能够有效地降低不平安因素并保证使用者的人身平安。

2燃气锅炉房暖通专业设计要求在进行燃气锅炉房设备布置的时候,应当严格按照国家标准对于锅炉房设备进行采购,并尽量选择空旷地带的房屋进行布置工作。

由于燃气锅炉房建筑的特色原因,其平安标志非常严格,而在位置布置时就要对各项可能出现的平安风险进行严格的预防,尽量远离居民聚集之地以及不要布置在人群广泛聚集的地方。

在进行相关设备布置时也要满足相应的要求:〔1〕在进行锅炉房设备布置时,由于其位于公用联合站的端头,为了平安考虑,锅炉房和其它站房中间应当设置隔离墙。

且锅炉房的泄爆面积应当超过锅炉间面积的10%。

且在每台燃气锅炉设备的布置过程中都要另外对平安报警设备进行布置,以预防可能出现的各项平安事故。

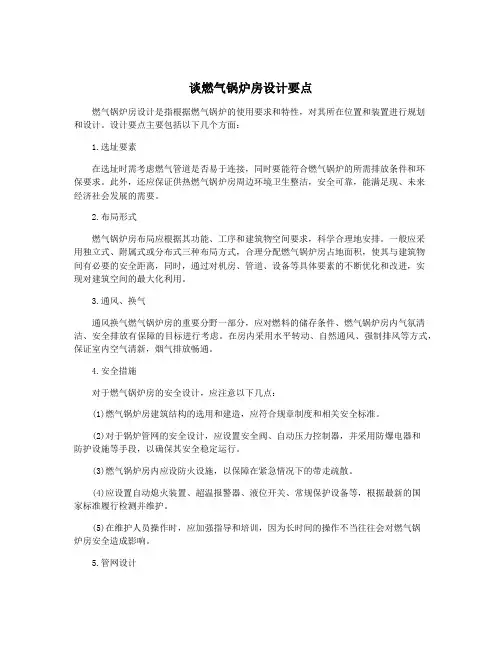

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点燃气锅炉房设计是指根据燃气锅炉的使用要求和特性,对其所在位置和装置进行规划和设计。

设计要点主要包括以下几个方面:1.选址要素在选址时需考虑燃气管道是否易于连接,同时要能符合燃气锅炉的所需排放条件和环保要求。

此外,还应保证供热燃气锅炉房周边环境卫生整洁,安全可靠,能满足现、未来经济社会发展的需要。

2.布局形式燃气锅炉房布局应根据其功能、工序和建筑物空间要求,科学合理地安排。

一般应采用独立式、附属式或分布式三种布局方式,合理分配燃气锅炉房占地面积,使其与建筑物间有必要的安全距离,同时,通过对机房、管道、设备等具体要素的不断优化和改进,实现对建筑空间的最大化利用。

3.通风、换气通风换气燃气锅炉房的重要分野一部分,应对燃料的储存条件、燃气锅炉房内气氛清洁、安全排放有保障的目标进行考虑。

在房内采用水平转动、自然通风、强制排风等方式,保证室内空气清新,烟气排放畅通。

4.安全措施对于燃气锅炉房的安全设计,应注意以下几点:(1)燃气锅炉房建筑结构的选用和建造,应符合规章制度和相关安全标准。

(2)对于锅炉管网的安全设计,应设置安全阀、自动压力控制器,并采用防爆电器和防护设施等手段,以确保其安全稳定运行。

(3)燃气锅炉房内应设防火设施,以保障在紧急情况下的带走疏散。

(4)应设置自动熄火装置、超温报警器、液位开关、常规保护设备等,根据最新的国家标准履行检测并维护。

(5)在维护人员操作时,应加强指导和培训,因为长时间的操作不当往往会对燃气锅炉房安全造成影响。

5.管网设计燃气锅炉房管网应根据规格、数量、流量、压力和节流等参数,依据燃气锅炉的使用要求进行设计和改进。

对燃气管道的连接设备、防爆器、适配器等需符合安全技术要求,并应设法避免由于管道错位、过减压和堵塞等问题造成的泄漏和爆炸事故。

6.热泵管道配合燃气系统热泵管道和燃气锅炉房的配合需根据其特性和使用要求,考虑两种系统的优缺点,以选择合适的房间、大小、布局等配套设备,保证系统运行的高效性、稳定性和安全性。

锅炉房通风、烟囱设计解析

锅炉房通风、烟囱设计解析

锅炉房通风、烟囱设计解析锅炉房烟风系统设计、设计原则1)烟道和风道的布置应力求简短平直、附件少、气密性好。

避免出现“袋形”、“死角”及局部流速过低的管段。

2)多台锅炉共用烟囱、烟道和风道时,总烟、风道内各截面处的流速宜接近,单台锅炉配置两侧风道或两个烟道时,宜使每侧风道或每个烟道的阻力均衡。

1)烟道和热风道应考虑膨胀和热补偿措施,烟道和砖烟囱连接处应设置伸缩缝。

2)金属烟道和热风道应进行保温,钢烟囱在人员能接触到的部分也应进行隔热。

钢制烟风道中的介质温度大于50度或于防冻需要应给予保温。

5)多台锅炉共用总烟道或总风道时,支烟道、支风道上,应装设能全开全闭、气密性好的闸板阀或调风阀。

6)在烟道和风道的适当位置应按《锅炉烟尘测试方法》的要求,设置永久采样孔,并安装用于测量采样的固定装置。

7)钢制冷风道可采用2-3mm厚钢板,钢制烟道和热风道可采用3-5mm厚的钢板,矩形或圆形烟风道应具有足够的强度和刚度,必要时设置加强筋。

8)布置在室外的烟道和风道,应设置防雨和防暴晒的设施。

锅炉使用含硫量高的燃料时,除有烟气脱硫措施外,烟道和烟囱内壁应采取防腐措施。

9) 对于单台锅炉出力大于等于10t/h或7MW的锅炉房,鼓风机和和燃烧机宜分开设置,鼓风机宜集中布置在隔音机房内。

10)对于微正压燃烧的燃油、燃气锅炉,锅炉机组排烟出口后的烟道、烟囱阻力,一般可烟囱的抽力来克服,当烟囱抽力不足时,应采用下列措施:锅炉厂家提高燃烧机组和炉膛的燃烧正压;在排烟系统设置引射排烟装置;在排烟系统设置调频引风机;对于设置在高层建筑物内的锅炉房,应注意核算排烟系统的阻力平衡,当烟囱抽力达大时,应考虑减小烟道、烟囱断面尺寸,提高流速,增加阻力,适应平衡,可在烟道系统设置抽风控制器,调工阻力平衡。

11) 烟风道穿过墙壁、楼板或屋面时,所设预留孔的内壁与管道表面之间的间隙,一般为30-50mm,当管道的径向热位移较大时,应另加考虑。

管道穿过层面或屋顶时应有防雨或挡水措施。

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点燃气锅炉房是工业和民用建筑中常见的一种设施,它用来供应热水或蒸汽供热系统。

正确的燃气锅炉房设计是确保供暖系统正常运行和安全使用的关键。

下面是燃气锅炉房设计的要点。

1. 安全性燃气锅炉房设计的首要目标是确保安全。

必须遵守当地的安全法规和规定,并根据这些规定选择合适的锅炉和设备。

为了确保安全,燃气锅炉房应具备良好的通风系统,以排除废气和减少火灾的风险。

燃气锅炉房应设有适当的安全设施,如火灾报警器、自动喷水灭火系统和应急照明。

2. 效率燃气锅炉房设计应以提高能源效率为目标。

锅炉应选择节能型的,能够最大程度地利用燃气资源。

应考虑采用余热回收技术,将废热重新利用,提高热能利用率。

3. 合理布局燃气锅炉房的布局应合理,便于运维和维护。

必须确保设备之间的距离足够,以便进行必要的维修和保养工作。

应为人员提供安全通道和工作空间,以便在需要时进行检修和检查。

为确保锅炉系统的正常运行,还应为水泵、油泵和管道设置合适的支架和支撑结构。

4. 合适的容量和类型选择在燃气锅炉房设计中,要根据供暖需求合理选择锅炉的容量和类型。

具体需根据建筑的面积、使用用途和人流量等多方面因素来确定。

对于大型建筑,可能需要多个锅炉进行并联或备份操作。

5. 合适的管道设计燃气锅炉房的管道设计应符合相关标准和规定。

应根据实际情况,选择合适的管道材料和尺寸,以确保供热系统的正常运行。

在设计管道时,还需要考虑气体和液体的流量和压力,以及管道的散热和绝缘问题。

6. 操作和维护便利性为了方便操作和维护,燃气锅炉房设计中应配置合适的自动化控制系统。

该系统应能够监测和调节锅炉的温度、压力和燃气流量等参数,并确保供热系统的稳定性和安全性。

还应提供便于操作和维护的人机界面和工具。

每个设备和管道都应具备易于维护和更换的设计。

7. 环境保护燃气锅炉房设计应考虑环境保护因素。

应选择低排放的燃气锅炉和废气处理系统,以减少对空气和水环境的污染。

应合理处理和处置锅炉废水、废油和其他固体废物,以防止对环境造成不良影响。

锅炉房烟道和风道设计

锅炉房烟道和风道设计
10.室外布置的烟道和风道,应设置防雨和防暴晒的设施。当锅炉房使用含硫量高的燃料时,除有烟气脱硫措施外,烟道和烟囱内壁应采取防腐措施。
11.鼓风机吸风口的位置宜满足下列要求:
室内吸风口的位置可靠近锅炉房的高温区域;
室外吸风口的位置应避免吸入雨水、废气和含沙尘的空气。
12.烟风门及其传动装置的布置,应满足下列要求:
3
900×400
400×800(φ630×5)
300×500
300×300
500×600
400×450
4
800×600
500×800(φ710×5)
400×500
300×400(φ480×5)
500×800
400×600
6
800×900
700×900(φ820×5)
600×500
300×600
800×700
3.烟道和热风道应考虑膨胀和热补偿措施。烟道和砖烟囱连接处应设置伸缩缝。
4.金属烟道和热风道应进行保温。钢烟囱在人员能接触到的部分也应进行隔热处理。
5.鼓风机的进风口应设置安全网,防止硬物或纤维杂物被吸入风机。
6.多台锅炉共用总烟道或总风道时,支烟道、支风道上应装设能全开全闭、气密性好的闸板阀或调风阀。
烟道或热风道断面尺寸
非金属烟道
金属烟道
非金属烟道
金属烟道
非金属烟道
金属烟道
1
300×400
300×350(φ377×5)
200×250
200×150(φ273×5)
300×320
200×300
2
600×400
300×700(φ530×5)
400×250
200×300(φ326×5)

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点

谈燃气锅炉房设计要点燃气锅炉房是企业、工厂和大型建筑中非常常见的设施,作为重要的供暖和能源设备,燃气锅炉房的设计显得尤为重要。

好的设计能够保证锅炉房的安全、高效运行,降低能源消耗,减少对环境的污染。

在进行燃气锅炉房设计时,需要考虑一系列要点,以确保整个设施的顺利运行。

本文将针对燃气锅炉房设计的要点进行详细讨论,希望能够为相关从业人员提供一些有益的参考。

一、合理选址燃气锅炉房的选址是整个设计的第一步,它直接影响到后期的施工、运行及环境影响等方面。

首先要根据建筑的实际需要和使用情况,确定燃气锅炉房的规模和布局,然后再根据周边环境条件,选择合适的位置进行选址。

最好选择远离居民区和办公区的位置,以减少对周围环境的影响;同时要考虑供气、供电、排水等资源的情况,确保设施的正常运行和维护。

二、合理布局燃气锅炉房的布局要合理,确保通风、排烟和设备维护的顺利进行。

基本的布局应包括锅炉室、配件室、洁净室以及相关的管道和设备。

锅炉室应当布置合理,可以方便设备的安装和维护,并且要保证通风和排烟的畅通。

配件室用于存放锅炉房的配件和维护工具,需要安全可靠。

而洁净室则用于供应人员更衣、清洗和休息,需要足够的空间和舒适的环境。

三、安全设计四、节能环保在当今日益重视环境保护和资源节约的背景下,燃气锅炉房的设计也要考虑到节能和环保的要求。

首先要选择高效的锅炉设备,确保在提供热能的最大程度地减少燃料的消耗和排放的污染物。

要合理设计锅炉房的供暖系统和管道布局,减少能源的损耗。

还要考虑到锅炉房的噪音和振动问题,选择合适的隔音和减振措施,以减少对周围环境和人员的影响。

五、维护便利燃气锅炉房的维护对于整个设施的长期运行至关重要,因此设计中也要考虑到维护的便利性。

首先要确保设备和管道的布局合理,可以方便进行检修和更换;其次要配备相应的维护设备和工具,以及开展定期的检查和维护工作,确保设备的正常运行;还要考虑到储备部件和材料的存放问题,以应对设备突发故障的情况。

043地下燃气锅炉房通风设计

043地下燃气锅炉房通风设计

地下燃气锅炉房通风设计青岛东盛建筑设计事务所 季建莲摘要:结合某办公楼地下燃气锅炉房通风量设计计算时,采用换气次数估算及热平衡计算得出结论,在锅炉房设计中,建议通风量通过热平衡计算确定,不要一味沿用换气次数法估算确定,以保证锅炉的正常运行。

关键词:地下燃气锅炉房、换气次数、通风量、热平衡近年来在大型公建中,越来越多的采用燃气锅炉作为空调热源。

燃气锅炉房的设计关系到人民生命和国家财产的安全,是锅炉房正常运行的关键。

在锅炉房设计中,通风设计是设计的重要内容之一,结合之前设计的某办公楼地下燃气锅炉房的通风设计,笔者就燃气锅炉房通风量计算的有关问题,谈一下自己的观点及体会。

1 工程概况某大厦位于临沂市,地上27层(裙房2层),地下2层,总建筑面积6.3万平米,建筑高度99.75m。

办公楼采用空调采暖供冷,根据甲方意见,热源采用燃气锅炉,燃气调压站设在室外,冷源采用电制冷。

本工程设额定蒸发量4t/h的真空燃气锅炉(承压1.6Mpa)两台。

锅炉房位于地下一层车库的西北角,锅炉房面积94m2,层高5.65米。

2 燃气锅炉房通风设计的相关规定2.1 根据《建筑设计防火规范》GB50016-2006中有关规定,采用天然气(相对密度不大于0.75)做为燃料的燃气锅炉房可设在地下一层靠外墙部位。

2.2 根据《建筑设计防火规范》GB50016-2006中有关规定,燃气锅炉房应设置独立的通风系统,通风量符合下列规定:正常通风量按换气次数不少于6次/h确定;事故排风量按换气次数不少于12次/h确定。

又根据《全国民用建筑工程设计技术措施—暖通空调·动力》(2009)中有关规定,设置在地下或地下室时,锅炉房的通风量应大于等于12次/h换气次数。

因此,本设计考虑锅炉房正常通风量及事故通风量均按照大于等于12次/h换气次数考虑。

此外锅炉房在锅炉运行时,其通风量还需满足下列要求:当燃烧所需空气由室内吸取时,应满足燃烧所需空气量;应满足排除房间热力设备散失的多余热量所需的空气量。

锅炉房的燃气方案设计说明

锅炉房的燃气方案设计说明

锅炉房应满足《锅炉房设计规范》(GB50041-2008)及《建筑设计防火规范》(GB50016-2014)的相关要求:
1、锅炉间建筑不应低于二级耐火等级。

1、锅炉房的外墙、楼地面或屋面,应有相应的防爆措施,并应有相当于锅炉间占地面积10%的泄压面积,泄压方向不得朝向人员聚集的场所、房间和人行通道,泄压处也不得与这些地方相邻。

地下锅炉房采用竖井泄爆方式时,竖井的净横断面积,应满足泄压面积的要求。

当泄压面积不能满足上述要求时,可采用在锅炉房的内墙和顶部(顶棚)敷设金属爆炸减压板作补充。

2、燃气锅炉房锅炉间与相邻的辅助间之间的隔墙,应为防火墙;隔墙上开设的门应为甲级防火门;朝锅炉操作面方向开设的玻璃大观察窗,应采用具有抗爆能力的固定窗。

3、锅炉房和其他建筑相邻时,其相邻的墙应为防火墙。

4、设在其他建筑物内的燃气锅炉房的锅炉间,应设置独立的送排风系统,其通风装置应防爆,新风量必须符合下列要求:
(1)锅炉房设置在首层时,对采用燃气作为燃料的,其正常换气次数每小时不应少于6次,事故换气次数每小时不应少于12次;(2)锅炉房设置在半地下或半地下室时,其正常换气次数每小时不应少于6次,事故换气次数每小时不应少于12次;
(3)锅炉房设置在地下或地下室时,其换气次数每小时不应少于12次;
(4)送入锅炉房的新风总量,必须大于锅炉房3次的换气量。

(5)送入锅炉房的新风量,应按最大班操作人员计算。

(整理)锅炉房烟道和风道设计.

(整理)锅炉房烟道和风道设计.

锅炉房烟道和风道设计燃煤锅炉房烟道和风道设计应符合下列要求:1.烟道和风道的布置应力求简短平直、附件少、阻力小、气密性好,避免出现“袋形”“死角”及局部流速过低的管段。

2.多台锅炉共用烟囱、烟道和风道时,总烟、风道内各截面处的流速宜接近;单台锅炉配置两侧风道或两个烟道时,宜使每侧风道或每个烟道的阻力均衡。

3.烟道和热风道应考虑膨胀和热补偿措施。

烟道和砖烟囱连接处应设置伸缩缝。

4.金属烟道和热风道应进行保温。

钢烟囱在人员能接触到的部分也应进行隔热处理。

5.鼓风机的进风口应设置安全网,防止硬物或纤维杂物被吸入风机。

6.多台锅炉共用总烟道或总风道时,支烟道、支风道上应装设能全开全闭、气密性好的闸板阀或调风阀。

7.燃煤锅炉的烟道在适当的位置应设置清灰人孔。

砖烟道的净高不宜小于 1.5m,净宽不宜小于0.6m。

砖烟囱宜布置在地面上,不宜设地下烟道。

8.在烟道和风道的适当位置应按《锅炉烟尘测试方法》(GB5468) 的要求,设置永久采样孔,并安装用于测量采样的固定装置。

9.钢制冷风道可采用2~3mm厚钢板,钢制烟道和热风道可采用3~5mm厚的钢板,矩形或圆形烟风道应具备足够的强度和刚度,必要时应设加强筋。

10.室外布置的烟道和风道,应设置防雨和防暴晒的设施。

当锅炉房使用含硫量高的燃料时,除有烟气脱硫措施外,烟道和烟囱内壁应采取防腐措施。

11.鼓风机吸风口的位置宜满足下列要求:室内吸风口的位置可靠近锅炉房的高温区域;室外吸风口的位置应避免吸入雨水、废气和含沙尘的空气。

12.烟风门及其传动装置的布置,应满足下列要求:风门的布置应便于操作或传动装置的设置;电动、气动调节或远传远控的风门,应布置在热位移较小的管段上;需同时进行配合操作的多个手动风门,各风门的操作位置宜集中布置;当烟风门的操作手轮呈水平布置时,手轮面与操作层的距离宜为900mm;当垂直布置时,手轮中心与操作层的距离宜为900~1200mm。

燃煤锅炉房烟道、风道的断面尺寸,按下式计算确定:各种容量锅炉房的烟道、风道截面尺寸及烟囱出口处内径可参见表8.4.4-2注:本表尺寸按排烟温度为200℃时燃煤锅炉考虑,燃油、燃气锅炉的烟、风道断面尺寸可缩减10%~15%左右。

锅炉房的电气、通风防火设计

锅炉房的电气、通风防火设计

仅供参考[整理] 安全管理文书锅炉房的电气、通风防火设计日期:__________________单位:__________________第1 页共5 页锅炉房的电气、通风防火设计锅炉的供电负荷级别和供电方式,应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素,按照现行《供配电系统设计规范》的有关规定执行。

电气线路采用穿金屑管布线,并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。

燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。

燃气锅炉房应当设置可燃气体浓度探测器,并与锅炉燃烧器上的燃气速断阀联动,以便在紧急情况下自动切断燃气来源。

燃气调压间等有爆炸危险的房间,应有不少于3次/h的换气量,当自然通风不能够满足要求时,应设置机械通风装置,并应用不少于8次/h换气量的事故通风装置。

通风装置应防爆。

燃油泵房应有10次/h换气量的机械通风装置,油箱间应有6次/h换气量的机械通风装置,燃油泵房、油箱间的通风装置应防爆。

设在建筑内的燃气锅炉房,应有不少于3次/h换气量。

燃气锅炉房通风换气装置应与可气体浓度探测装置联动控制。

当锅炉房设置在地下室时,应采取强制通风措施。

锅炉房自身的排烟系统不得跨越水平防火分区,应直接通向室外,通向室外处不得留有任何的孔洞或缝隙。

锅炉的供电负荷级别和供电方式,应根据工艺要求、锅炉容量、热负荷的重要性和环境特征等因素,按照现行《供配电系统设计规范》的有关规定执行。

电气线路采用穿金屑管布线,并不宜沿锅炉热风道、烟道、热水箱和其他载热体表面敷设。

燃气调压间、油箱间、燃油泵房、油加热间、煤粉制备间、碎煤机间和运煤走廊等有爆炸和火灾危险场所的电气设计必须符合现行《爆炸和火灾危险环境电力装置设计规范》的有关规定。

燃气锅炉房应当设置可燃气体浓度第 2 页共 5 页探测器,并与锅炉燃烧器上的燃气速断阀联动,以便在紧急情况下自动切断燃气来源。

锅炉房通风系统设计计算

锅炉房通风系统设计计算
4 3 9 2 6 / h
d:过 量 空气 系 数 ,取 1 . 2 ; V 。 : l k g 燃 料 完 全燃 烧 所 需要 的理 论 空气 量 ; Q : 燃烧 的低 位 发热量 , 天然 气3 5 5 8 1 K J / N V 气= l 0 . 2 6 8 ×3 5 5 8 1 / 1 0 0 0 = 9 . 5 4甜 空气/ N 天 燃气 V 气= V o = l 1 . 4 5 空 气, N 天燃 气
考虑。
1 ) 燃 料 为天 然气 时 :
V 烟 气 =V 汽Q
v a 气为 单位 燃 料燃 烧 所产 生 的烟 气量 , 取2 O . 0 5 烟气 / N r 1 f 天燃气, Q 屹 为 每 台锅炉 的额 定耗 气量 , 取7 1 6 r / h , 计算得: V = 1 4 6 4 2 I / h
实 际烟气 量计 算 v 汽= V m + ( 一 1 ) v 。 对 于天 然气 取 2 , V n 按计 算 得9 . 5 4 , 则v =2 0 . 4 5 烟气 / N r 天燃 气
4 2 每 台锅 炉 产生 的烟 气量 :
设计 烟 囱 的大小 、 走 向和高 度 。 2 ) 涉及 到锅 炉房 内夏季要 保 持多 少温 度较 合适 的问题 , 而 温度 的 高低 决 定 了采 用何 种 通风方 式 及通 风量 的大 小 , 通 风量 的 大小 首先 应 从 消除余 热 来
理论 烟 气量 . V o y = 1 0 . 9 1
2 燃 油燃气 锅炉房 通风 系统设 计原 则
1 ) 燃油燃气锅炉运行时, 需娶充足的空气才能保证燃料的充分燃烧。而
各种 燃 料所需 空 气量 不 同 , 应通 过计 算确 定锅 炉 燃烧 所需 通 风量 。锅 炉 燃烧

燃气锅炉房设计

燃气锅炉房设计

燃气锅炉房设计1.基本概念1.1锅炉房:锅炉以及保证锅炉正常运行的辅助设备和设施的综合体。

1.2民用锅炉房:指用于供应人们生活用热(汽)的锅炉房。

1.3独立锅炉房:四周与其他建筑,没有任何结构联系的锅炉房。

1.4非独立锅炉房:与其他建筑物比,毗邻或设在其他建筑物内的锅炉房。

1.5地下锅炉房:设置在地面以下的锅炉房。

1.6半地下锅炉房:设置在地面以下的高度超过锅炉间净高1/3,且不超过锅炉间高度的锅炉房。

1.7地下室锅炉房:设置在其他建筑物内,锅炉间地面低于室外地面的高度超过锅炉间警告1/2的锅炉房。

1.8半地下室锅炉房:设置在其他建筑物内,锅炉间地面低于室外地面的高度超过锅炉间净高1/3,且不超过1/2的锅炉房。

1.9大气式燃烧器:空气由高速喷射的燃气吸入的燃烧器。

1.10人员密集场所:指会议室、观众厅、教室、公共浴室、餐厅、医院、商场、托儿所和候车室等。

1.11重要部门:指机要档案室,通信站和贵宾室等。

1.12锅炉间:指安装锅炉本体的场所。

1.13相对密度:气体密度与空气密度的比值。

1.14安全出口;保证人员安全疏散的楼梯或直通室外地平面的出口。

⒉耗热量计算2.1采暖热负荷Q h=q h A c·10-3式中:Q h—采暖设计热负荷(KW);q h—采暖热指标(W/m2),可按下表选用;Ac—采暖建筑物的建筑面积(m2)。

采暖热指标推荐值(W/m2)采暖热指标q h建筑物类型未采取节能措施采取节能措施住宅58~64 40~45 居住区综合60~67 45~50学校、办公60~80 50~70医院、托幼65~80 55~70 旅馆60~70 50~60商店65~80 55~70 食堂、餐厅115~140 100~130 影剧院、展览馆95~115 80~105 大礼堂、展览馆115~165 100~150注:1.表中数值适用于我国东北、华北、西北地区。

2.热指标中已包括约5%的管网热损失。

某建筑群燃气蒸汽锅炉房热力采暖通风设计

某建筑群燃气蒸汽锅炉房热力采暖通风设计
疏水器蝶阀蒸汽Z1排污PW膨胀管PZR软化水管Z2凝结水过滤器自动排气阀安 全 阀排 大 气止 回 阀温 度 计截止阀软接头Z1蒸汽空调供水60%%DCK1K2空调回水50%%DC采暖回水70%%DCN1N2采暖供水95%%DC压 力 表A 1 1A设计总说明NNNN5341序号图纸规格备 注称封面名1图号435锅炉房平面图2图 样 目 录图纸目录.主要设备材料表N2 1AA 1 1A锅炉房剖面图锅炉.换热系统图除氧水管O图例DN125DN32GL41H-16除污器201.0MPaY-100压力表19182WNG-11 t=0~100%%DC温度计3个DN15OR34排气阀16个DN20DN25DN32DN50个个个18个个4DN80439DN15截止阀备 注数量单位 主 要 设 备 材 料 表型 号 及 规 格序号 名 称 板式换热器厂家配.CJYZX型 G=6T/H N=3.2KWDN300 L=2650MM P=1.6MPaSYGNETTE G=3000KG/H P=0.6MPa32解吸触氧器分汽缸1蒸汽锅炉板式换热器厂家配.VENN DN50空调循环水泵补水泵自力式温度调节器蒸汽水板式换热器蒸汽水板式换热器采暖循环水泵自力式温度调节器疏水器疏水器47891011121314DN100二用一备二用一备二用一备北京聚达辽宁大石桥威曼26弹簧安全阀318型 DN10025减压阀6个DN32DN125DN150个个22DN2006个备 注数量单位 主 要 设 备 材 料 表型 号 及 规 格序号 名 称 DN1521镀锌钢管DN32DN80DN159除氧软化组合水箱ZSX-5 2400X1800X1600 配300mm高的支架GDR32-20 7.2T/H*19mH2O*0.75KW除氧水泵天燃气G=200.8KG/H5615蝶阀16DN20DN3222无缝钢管DN50DN70DN80DN10
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地下燃气锅炉房通风设计
青岛东盛建筑设计事务所 季建莲
摘要:结合某办公楼地下燃气锅炉房通风量设计计算时,采用换气次数估算及热平衡计算得出结论,在锅炉房设计中,建议通风量通过热平衡计算确定,不要一味沿用换气次数法估算确定,以保证锅炉的正常运行。

关键词:地下燃气锅炉房、换气次数、通风量、热平衡
近年来在大型公建中,越来越多的采
用燃气锅炉作为空调热源。

燃气锅炉房的设计关系到人民生命和国家财产的安全,是
锅炉房正常运行的关键。

在锅炉房设计中,通风设计是设计的重要内容之一,结合之
前设计的某办公楼地下燃气锅炉房的通风
设计,笔者就燃气锅炉房通风量计算的有
关问题,谈一下自己的观点及体会。

1 工程概况
某大厦位于临沂市,地上27层(裙房
2层),地下2层,总建筑面积6.3万平米,建筑高度99.75m。

办公楼采用空调采暖供冷,根据甲方意见,热源采用燃气锅炉,燃气
调压站设在室外,冷源采用电制冷。

本工程设额定蒸发量4t/h的真空燃气锅炉(承压1.6Mpa)两台。

锅炉房位于地下一层车库的西北角,锅炉房面积94m2,层高5.65米。

2 燃气锅炉房通风设计的相关规定
2.1 根据《建筑设计防火规范》GB50016-2006中有关规定,采用天然气(相对密度不大
于0.75)做为燃料的燃气锅炉房可设在地
下一层靠外墙部位。

2.2 根据《建筑设计防火规范》GB50016-2006中有关规定,燃气锅炉房应设置独立的通
风系统,通风量符合下列规定:正常通风
量按换气次数不少于6次/h确定;事故排
风量按换气次数不少于12次/h确定。

又根
据《全国民用建筑工程设计技术措施—暖通空调·动力》(2009)中有关规定,设置在地下或地下室时,锅炉房的通风量应大于等于
12次/h换气次数。

因此,本设计考虑锅炉房正常通风量及事故通风量均按照大于等于
12次/h换气次数考虑。

此外锅炉房在锅炉运行时,其通风量还需满足下列要求:当燃
烧所需空气由室内吸取时,应满足燃烧所
需空气量;应满足排除房间热力设备散失的多余热量所需的空气量。

2.3 根据《建筑设计防火规范》GB50016-2006及《全国民用建筑工程设计技术措施—暖通空调·动力》(2009)中有关规定,燃气锅炉房需设置相当于锅炉间占地面积10%的泄压
面积,本工程锅炉房顶板设10平米泄压口,该泄压口兼做采光通风用。

3 燃气锅炉房通风设计计算
在计算锅炉房通风量时,需从正常通
风量、事故通风量来计算,同时还需满足锅炉燃烧所需空气量及排除预热所需通风量。

锅炉房送风量计算如下:
3.1 按照换气次数计算:
正常通风量及事故通风量:
V1=94*5.65*12=6373.2(m3/h)
3.2 燃烧空气所需风量:
燃烧空气量Vrs按下式计算:
Vrs= Vg*V0*a *b (m3/h)
式中:Vg——进入机组的燃气量
(Nm3/h);V0——理论空气量,一般取3.5 Nm3干空气/ Nm3干燃气;a——空气过剩系数,一般取1.15;b——温度湿度校正系数,一般取1.2。

Vrs=304.6*2*3.5*1.15*1.2=2942.4(m3/h)3.3 排除预热所需风量:
由于锅炉炉墙、金属结构及锅炉范围内的烟风道、汽水管道、联箱等外表面温度高于周围环境温度,致使向周围环境散失的
热量,叫做散热损失。

锅炉散热的大小主要取决于锅炉容量的大小、相对表面积的大小和外壁温度与周围空气温度差。

外壁相对面积越大,外壁温度与周围空气温度差越大,向周围环境的散热是也越大,需排除的预
热也就越多。

消除余热空气量Vyr按下式计算:
Vyr= Vg*H2*k/(Ca*ρ*(tn-tw)) (m3/h)
式中:H2——燃气低热值(KJ/Nm3),取35800KJ/Nm3;k——散热系数,一般为1%;Ca——空气平均定压质量比热
(KJ/Kg•℃),一般取1.01 KJ/Kg•℃;ρ——空气平均密度(Kg/m3),一般取1.2 Kg/m3;tn——锅炉房内温度,一般取40℃;tw——大气温度,临沂冬季室外通风温度为-0.7℃。

Vyr= 304.6*2*35800*0.01/(1.01*1.2*(40-(-0.7)))=4421.3(m3/h)
由于(Vrs+Vyr)>V1,最终计算得送风量为Vrs+Vyr=7363.7(m3/h)。

锅炉房排风量在计算时,需从锅炉不运行和运行两种情况进行讨论:1.锅炉不运行时,排风量等于V1,即6373.2 m3/h。

2.锅炉运行时,排风量等于Vyr,即4421.3
m3/h。

通过计算结果比较,锅炉不运行和运行两种情况的通风量相差不大,采用变速风机或设置两台风机不经济,因此,在设计时,考虑排风量在锅炉不运行和运行时均取6373.2m3/h,送风量取值为排风量加锅炉燃烧所需空气量,计算为9315.6 m3/h。

对于本次设计,地下锅炉房可以通过泄爆口自然通风,因此其通风系统设计如下:在裙房屋面设置排风机一台,采用防爆风机,平时排风,事故时兼做事故排风。

进风利用泄爆口的百叶,采用自然进风,根据计算的风量计算所需自然进风口尺寸。

由于本次设计中锅炉房仅作为空调热源在冬季运行使用,锅炉房内温度与冬季室外通风温度温差大,计算出的消除锅炉房预热所需通风量较小,因此与一般设计人员在设计锅炉房时不通过计算,直接沿用《全国民用建筑工程设计技术措施—暖通空调·动力》(2003)中所列换气次数即10~15次/h计算的数值相差不大。

但是对于全年使用的锅炉房,由于锅炉房内温度与夏季室外通风温度温差很小,计算出的消除锅炉房预热所需通风量非常大,很可能造成锅炉房内运行环境不达标,因此建议锅炉房的通风量通过热平衡计算确定,以保证锅炉的正常运行。

参考文献[1]《民用建筑供暖通风与空气调节设计规范》GB50736-2012.北京:中国建筑工业出版社,2012
[2] 《建筑设计防火规范》GB50016-2006.北京:中国计划出版社,2006
[3]《全国民用建筑工程设计技术措施—暖通空调·动力》(2009) .北京:中国计划出版社,2009
[4]《全国民用建筑工程设计技术措施—暖通空调·动力》(2003) .北京:中国建筑标准设计研究所,2003
[5]实用供热空调设计手册.北京:中国建筑工业出版社,1993
[6] 《锅炉房设计规范》GB50041-2008.北京中国计划出版社,2008。
