HDMI接口引脚定义及对照表
HDMI、DVI、VGA、接口定义详细资料
Signal TMDS 数据 TMDS 数据 2 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 1 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 0 屏蔽线 TMDS 数据 TMDS 时钟信号 TMDS 时钟信号 屏蔽线 TMDS 时钟信 TMDS 数据 TMDS 数据 5 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 4 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 3 屏蔽线 TMDS 数据 CEC 保留针脚 （如探测设备是否正在运行） 保留针脚 （如探测设备是否正在运行） SCL SDA DDC/CEC 接 +5V 热插拔监测
高清多媒体接口HDMI（Hi-Definition Multimedia Interface ）的定义 e、 2002 年 4 月由日立、松下、飞利浦、硅化图像 Silicon Imag 索尼、汤姆 逊、东芝共 7 家公司成立了HDMI 高清多媒体接口HDMI（HiMu ltimedia Interface ） 组 织 ，开 始 制定 新 的专 用 于 数 字视频 /Definition 音 清多媒体接口HDMI， 先前也叫DVI-CE(Digital Visual Interf频传输标准。高 ace-Consume
根据 DVI 标准，一条 TMDS 通道可以达到 165MHz 的工作频率和 10-bit 接 口， 也就是可以提供 1.65Gbps 的 带宽，这足 以应付 1920*1080/60Hz 的显示 要求。另 外，为了扩充兼容性，DVI 还可以使用第二条 TMDS 通道，这样其 带宽将会高 过 2Gbps。 DVI-D 才是 真正的数字信号传输。 VGA 接口标准。 的接口的总称。 具体在接口插座
PDF created with pdfFactory Pro trial version
HDMI头脚位定义
HDMI接口针脚定义现在HDTV格式开始流行起来了，在网上你到处能看到HDTV高清晰格式的各种影片的下载。
在电器行你到处也能看到各种彩电纷纷开始支持HDTV格式。
但是仅仅有HDTV片源，仅仅有能播放HDTV的电视就够了么？他们之间要用怎样的纽带了解起来呢？今天笔者就向大家介绍一种已经流行起来的新型多媒体接口——HDMI。
什么是HDMI接口？HDMI（High-Definition Multimedia Interface，高清晰多媒体接口）是一种新型的数字音频视频接口，在未来它会取代现有的DVD影碟机，电视机，机顶盒和显示器等各种数字设备的信号接口。
这就意味着消费者可以仅仅使用一条信号线来代替以前好几根信号线。
你既可以用它连接DVD影碟机，又可以用它连接电视机。
这项心的接口标准由日立、松下、飞利浦、美商晶像、索尼、汤姆森、东芝公司联合制定。
一根标准的HDMI接口线缆这种新型的数字接口最大的好处就是可以同时传送音频和视频数据，给消费者带来最高的音质和画质体验。
现在的数码音频可以使用光线来传送数字信号，但是像DVD影碟机这样的数字视频设备还都在使用S端子。
它是一种非常普及的模拟信号接口。
当然数字视频接口早就已经有了，它的名字叫做DVI，通常你可以在LCD液晶显示器上看到这种接口。
最新的HDMI接口与DVI接口相比有三个明显的区别。
首先HDMI比DVI支持更高的分辨率。
大约HDMI可以支持两倍于现在HDTV的分辨率。
第二，DVI仅仅支持视频信号的传送，但是音频信号要使用另外的线缆进行传送。
而HDMI可以进行音频和视频数字信号的同传。
第三，HDMI接口的体积要远远小于DVI 接口。
令消费者高兴的是HDMI向下兼容DVI接口，也就是说你可以使用HDMI设备连接DVI设备，中间仅仅使用一个小小的转接线就能搞定。
当用户全面升及到新的HDMI系统后，以前的DVI设备仍然可以继续使用。
HDMI转DVI的转接器DVI转HDMI的转接器另一个很大的区别就是面向对象的不同。
二、HDMI的接口类型
HDMI的接口类型
按照电气结构和物理形状的差别，HDMI接口可以分为TypeA、TypeB、TypeC三种类型，如下图所示，从左到右依次为A、B、C类型。
三种类型的相同点：
1.都使用5V低电压驱动。
2.阻抗都是100欧姆。
3.都可以提供可靠的TMDS连接。
各自的特点：
1.TypeA型
A型是标准的19针HDMI接口，普及率最高。
各引脚的定义如下表所示：
2.TypeB型
B型是标准的29针HDMI接口。
各引脚的定义如下表所示：
3.TypeC型
这三种型号的接口并没有做到完全兼容，比如A与B、B与C
都不能兼容。
但是，由于A和C型只是体积大小不同，所以两者可
以通过转换设备实现兼容。
另外，DVI接口和HDMI接口也可以实现兼容。
HDMI标准中考虑到了和DVI设备兼容的问题，只要HDMI设备检测到对方发送的信号中不包含HDMI标准中规定的特殊控制数据（VSDB信号，专门用于两个设备之间互相确认对方身份），就会把对方认为DVI设备，并且把传输规格切换到DVI格式，从而保证了良好的兼容性。
但是这将会使HDMI接口的性能降低至DVI的水平。

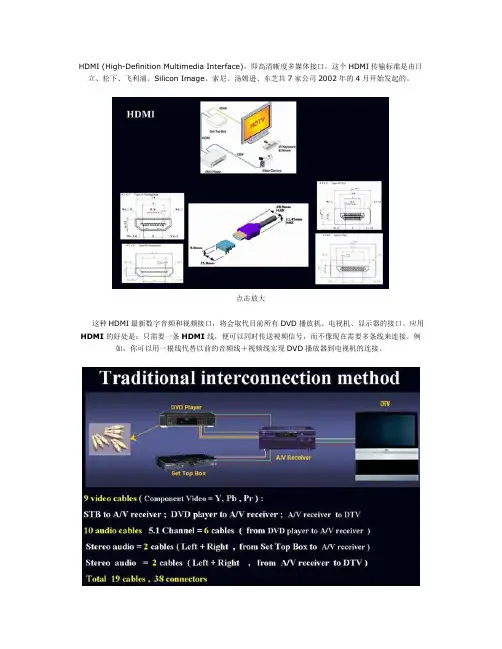

HDMI详解
HDMI (High-Definition Multimedia Interface)，即高清晰度多媒体接口。
这个HDMI传输标准是由日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司2002年的4月开始发起的。
点击放大这种HDMI最新数字音频和视频接口，将会取代目前所有DVD播放机、电视机、显示器的接口。
应用HDMI的好处是：只需要一条HDMI线，便可以同时传送视频信号，而不像现在需要多条线来连接。
例如，你可以用一根线代替以前的音频线＋视频线实现DVD播放器到电视机的连接。
传统连接方案：需要 19 根信号线（9 根视频线， 10根音频线） 38个联接处采用HDMI 规范：全部略减为只需3根线缆，6个（插头/插座）联接处HDMI标准最大的优势在于提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号，而且可以保证最高质量；同时无需在信号传送前进行数/模或者模/数转换。
之前，虽然数字音频信号已经实现了单一线缆连接，但象DVD 播放器之类的设备使用数字视频连接就比较少见，象S-Video和Component Video（分量视频）这些最常见的视频连接方式都是模拟的。
目前数字视频连接一般用DVI。
HDMI和DVI的区别：那么，HDMI和DVI有什么区别呢？HDMI和DVI有几点是不同的。
第一，HDMI比DVI可以支持更高的分辨率，甚至包括目前用于商业的还没公布的更高的分辨率都一样支持。
（理论上，它可以支持的最高分辨率是当前HDTV的两倍）。
第二，DVI只是传送视频信号，而音频要另外单独处理。
但HDMI却可以同时传输音频和视频。
第三,HDMI连接器的外形远小于DVI。
第四，这是个比较重要的区别，DVI标准是用于PC机的；而HDMI则是针对消费电子产品的，范围更广，例如DVD播放器、投影机等。
但HDMI和DVI是兼容的，当然，这是大家都希望看到的。
所以将使用DVI接口的设备和使用HDMI 接口的设备连接起来是可能的，实现的方法也很简单：只要用一根一头是DVI接口，另一端是HDMI接口的连接线就可以了。

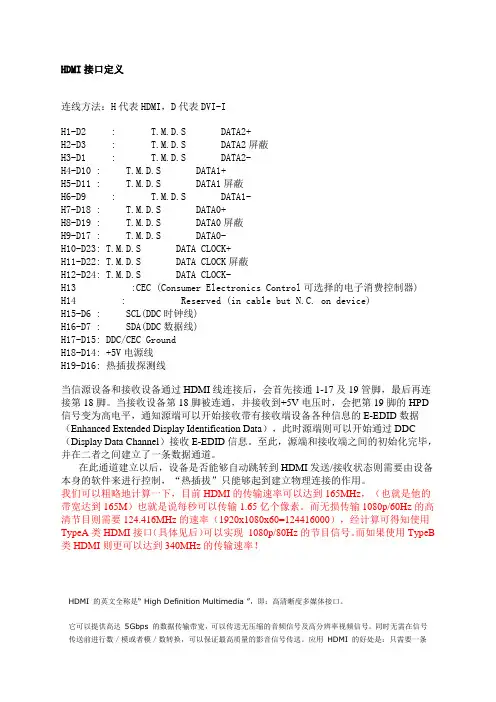

HDMI接口定义
HDMI接口定义连线方法：H代表HDMI，D代表DVI-IH1-D2 : T.M.D.S DATA2+H2-D3 : T.M.D.S DATA2屏蔽H3-D1 : T.M.D.S DATA2-H4-D10 : T.M.D.S DATA1+H5-D11 : T.M.D.S DATA1屏蔽H6-D9 : T.M.D.S DATA1-H7-D18 : T.M.D.S DATA0+H8-D19 : T.M.D.S DATA0屏蔽H9-D17 : T.M.D.S DATA0-H10-D23: T.M.D.S DATA CLOCK+H11-D22: T.M.D.S DATA CLOCK屏蔽H12-D24: T.M.D.S DATA CLOCK-H13 :CEC (Consumer Electronics Control可选择的电子消费控制器)H14 : Reserved (in cable but N.C. on device)H15-D6 : SCL(DDC时钟线)H16-D7 : SDA(DDC数据线)H17-D15: DDC/CEC GroundH18-D14: +5V电源线H19-D16: 热插拔探测线当信源设备和接收设备通过HDMI线连接后，会首先接通1-17及19管脚，最后再连接第18脚。
当接收设备第18脚被连通，并接收到+5V电压时，会把第19脚的HPD 信号变为高电平，通知源端可以开始接收带有接收端设备各种信息的E-EDID数据（Enhanced Extended Display Identification Data），此时源端则可以开始通过DDC （Display Data Channel）接收E-EDID信息。
至此，源端和接收端之间的初始化完毕，并在二者之间建立了一条数据通道。
在此通道建立以后，设备是否能够自动跳转到HDMI发送/接收状态则需要由设备本身的软件来进行控制，“热插拔”只能够起到建立物理连接的作用。
HDMI接口定义
hdmi接口介绍(非常详细)作者：本站来源： 发布时间：2008-10-20 14:26:24 [收藏] [评论]HDMI接口类型按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、 Type C三种类型。
每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。
这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。
而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。
Type A的物理规格TYPE A是最常见的接口形式A型的插头外径是最宽处13.9毫米，高4.45毫米。
内部的引脚呈环状排列。
而HDMI标准规定这些尺寸的误差要控制在相当小的范围内（0.05毫米左右），以保证良好的接触性。
以Type A为例，HDMI各引脚的定义如下：Type B的物理规格Type C接口物理规格Type C - Type A转换器这三种HDMI接口之间并没有做到完全的兼容，也就是说A型头不能通过转接设备连接到B型头，B型头又不能转接成C型头，不过由于A型头和C型头仅仅是物理尺寸上不一样，他们之间是可以通过转换设备实现兼容的。
HDMI-DVI之间的转换属于物理转换由于和DVI采用了相同的TMDS传输机制，所以HDMI对DVI接口拥有非常强大的兼容性。
目前市面上也有不少HDMI-DVI的转接头产品，对于没有HDMI的老设备而言非常适用。
而HDM I-DVI转接头在实质上就是两种接头间的物理转换工具，只涉及到接口的形状、尺寸和引脚定义，在电路部分没有任何的变化。
而HDMI标准中也考虑到了和DVI设备兼容的问题：只要HDMI设备检测到对方发送的信号中不包含HDMI标准中规定的特殊控制数据（VSDB信号，专门用于两个设备之间互相确认对方身份），就会把对方认为DVI设备，并且把传输规格切换到DVI格式，从而保证了良好的兼容性。
常见线缆线序 vga、 DVI、USB、PS2、USB、RJ45、HDMI线接法图解
常见线缆线序 vga、 DVI、USB、PS2、USB、RJ45、HDMI
线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图: VGA的接口引脚图(孔座):
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15 端壳。
DVI-D接口示意图(转自家电网):
DVI-I接口示意图:
PS/2 接口示意图:
USB引脚图:
接线方式:红线:+5V 黑线:GND 白线:D- 绿线:D+ RJ45网线顺序:
568B:
568A:
HDMI 引脚定义:HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
HDMI管脚定义
1:DDC_SCL和DDC_SDA用处:DDC（显示数据通道）主要用于HDMI源端设备（Source）与接收端设备（Sink）之间进行EDID数据及HDCP密钥的交流。
通过EDID交流，源端设备可以了解到接收端设备音视频的接收能力；通过HDCP Key的交流，可以实时的进行数据流的内容保护认证，从而达到数据内容保护的目的。
2:DDC的电路:DDC的电路方式与I2C电路相同，因此在DDC电路设计中，设计者要考虑到DDC线路的电平。
按照HDMI 1.3a规范，HDMI源端DDC的上拉电阻最小为1.5kΩ，考虑到HDMI认证中DDC电平的要求（在 4.5～5.5V之间），将DDC信号均通过10kΩ的电阻上拉到HDMI接口的第18引脚（HDMI源端5V电源）。
经计算，源端与接收端的DDC总上拉电阻的最小值为R 总上拉min =1.5kΩ‖10kΩ=1.3kΩ。
经测试，接收端DDC的电平约为4.68V，因此满足HDMI 认证要求；而DDC总上拉电阻的最小值 1.3kΩ也满足I2C的规范。
3: CEC: 消费类电子控制CEC（消费类电子控制）操作是HDMI接口的一个重要扩展功能，它采用“一线”（One Wire）通信方式，将HDMI的设备连通起来，使HDMI设备之间的操作简单化。
即接收端有多个HDMI 接口, 将一台HDMI输出和所有HDMI输出必须连接在一起，其中一台设备断电时应该不影响其他设备的工作。
如果接收端采用PS321（三选一HDMI开关）采用内置的EDID缓存区来配置，那么PS321的CEC操作设计主要是CEC物理地址的分配。
具体见HDMISpecification13a4：HPD：Hotplug热插拔HPD（Hotplug热插拔）操作设计是HDMI接口软件设计的一个重要环节，它是由接收端设备（Sink）发出的，在与HDMI源端设备（Source）之间建立正式通信的前奏信号。
HPD信号电平为高时表示接收端设备已经准备好了，允许源端设备访问接收端设备。
VGA.HDMI.DVI管脚定义
VGA管脚定义及VGA线焊接方式
引脚号对应信号对应焊接
1 红基色 red 红线的芯线
2 绿基色 green 绿线的芯线
3 蓝基色 blue 蓝线的芯线
4 地址码 ID Bit
5 自测试
6 红地红线的屏蔽线
7 绿地绿线的屏蔽线
8 蓝地蓝线的屏蔽线
9 保留
10 数字地黑线
11 地址码棕线
12 地址码
13 行同步黄线
14 场同步白线
15 地址码
外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
HDMI接口标准
按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、 Type C三种类型。每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。
Type A的物理规格
TYPE A是最常见的接口形式
Type A型HDMI插座成扁平的“D”型，上宽下窄。接口外侧设有一圈厚度为0.5毫米的金属材质屏蔽层，防止来自外界的各种干扰信号。其中用于设备端的插座内径最宽处14毫米，高4.55毫米。19跟引脚在中心位置分两层排列。每根引脚的宽度为0.45毫米，长度为4.1毫米。
A型的插头外径是最宽处13.9毫米，高4.45毫米。内部的引脚呈环状排列。而HDMI标准规定这些尺寸的误差要控制在相当小的范围内（0.05毫米左右），以保证良好的接触性。
以Type A为例，HDMI各引脚的定义如下：
Type B的物理规格
B型HDMI接口的物理结构相比于A型接口，基本形状并没有太大变化，都是“D”型。但是其插座端最大宽度达到了21.3毫米，比A型的14毫米足足大了一圈。
HDMI-DVI之间的转换属于物理转换
由于和DVI采用了相同的TMDS传输机制，所以HDMI对DVI接口拥有非常强大的兼容性。目前市面上也有不少HDMI-DVI的转接头产品，对于没有HDMI的老设备而言非常适用。而HDMI-DVI转接头在实质上就是两种接头间的物理转换工具，只涉及到接口的形状、尺寸和引脚定义，在电路部分没有任何的变化。而HDMI标准中也考虑到了和DVI设备兼容的问题：只要HDMI设备检测到对方发送的信号中不包含HDMI标准中规定的特殊控制数据（VSDB信号，专门用于两个设备之间互相确认对方身份），就会把对方认为DVI设备，并且把传输规格切换到DVI格式，从而保证了良好的兼容性。
VGA-DVI-HDMI接线方法图及接口定义
VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。
有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。
-你了解DVI吗？如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。
说到DVI接口，很多朋友都会想到白色的D型插座。
没错，这就是DVI接口，但和VGA接口不同。
DVI接口分为3大类5种标准，每种标准都有自己的应用围，如果使用中不加以区别，就会影响显示设备的性能。
因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
HDMI头脚位定义
HDMI接口针脚定义现在HDTV格式开始流行起来了，在网上你到处能看到HDTV高清晰格式的各种影片的下载。
在电器行你到处也能看到各种彩电纷纷开始支持HDTV格式。
但是仅仅有HDTV片源，仅仅有能播放HDTV的电视就够了么？他们之间要用怎样的纽带了解起来呢？今天笔者就向大家介绍一种已经流行起来的新型多媒体接口——HDMI。
什么是HDMI接口？HDMI（High-Definition Multimedia Interface，高清晰多媒体接口）是一种新型的数字音频视频接口，在未来它会取代现有的DVD影碟机，电视机，机顶盒和显示器等各种数字设备的信号接口。
这就意味着消费者可以仅仅使用一条信号线来代替以前好几根信号线。
你既可以用它连接DVD影碟机，又可以用它连接电视机。
这项心的接口标准由日立、松下、飞利浦、美商晶像、索尼、汤姆森、东芝公司联合制定。
一根标准的HDMI接口线缆这种新型的数字接口最大的好处就是可以同时传送音频和视频数据，给消费者带来最高的音质和画质体验。
现在的数码音频可以使用光线来传送数字信号，但是像DVD影碟机这样的数字视频设备还都在使用S端子。
它是一种非常普及的模拟信号接口。
当然数字视频接口早就已经有了，它的名字叫做DVI，通常你可以在LCD液晶显示器上看到这种接口。
最新的HDMI接口与DVI接口相比有三个明显的区别。
首先HDMI比DVI支持更高的分辨率。
大约HDMI可以支持两倍于现在HDTV的分辨率。
第二，DVI仅仅支持视频信号的传送，但是音频信号要使用另外的线缆进行传送。
而HDMI可以进行音频和视频数字信号的同传。
第三，HDMI接口的体积要远远小于DVI 接口。
令消费者高兴的是HDMI向下兼容DVI接口，也就是说你可以使用HDMI设备连接DVI设备，中间仅仅使用一个小小的转接线就能搞定。
当用户全面升及到新的HDMI系统后，以前的DVI设备仍然可以继续使用。
HDMI转DVI的转接器DVI转HDMI的转接器另一个很大的区别就是面向对象的不同。
HDMI接口引脚定义及对照表
Edit by Simon on2013-03-02HDMI接口引脚定义对照表Pin A Type B Type C Type D Type 总共有19pin,规格为总共有29pin,可传输总共有19pin,可以说俗称Micro HDMI是4.45mm×13.9mm，为HDMI A type两倍的是缩小版的HDMI A定义为HDMI1.4版本最常见的HDMI接头TMDS资料量，相对type,但脚位定义有所的，保持hdmi标准的规格,相对等于DVI等于DVI Dual-Link传改变。
主要是用在便19pin.但是尺寸与微Single-Link传输。
在输，用于传输高分辨携式装置上，例如型USB的接口差不多，HDMI1.2a之前,最大率(2560x1600以上)。
DV、数码相机、便携尺寸为2.8mm×6.4能传输165MHz的式多媒体播放机等。
mm，主要应用在一些TMDS,所以最大传输(又称mini-HDMI，但小型的移动设备上，如规格1600x1200。
实际上HDMI官方并手机，MP4等等。
没此名称。
)1TMDS Data2+TMDS Data2+TMDS Data2Shield Hot Plug Detect2TMDS Data2Shield TMDS Data2Shield TMDS Data2+Utility3TMDS Data2–TMDS Data2–TMDS Data2–TMDS Data2+4TMDS Data1+TMDS Data1+TMDS Data1Shield TMDS Data2Shield 5TMDS Data1Shield TMDS Data1Shield TMDS Data1+TMDS Data2-6TMDS Data1–TMDS Data1–TMDS Data1–TMDS Data1+7TMDS Data0+TMDS Data0+TMDS Data0Shield TMDS Data1Shield 8TMDS Data0Shield TMDS Data0Shield TMDS Data0+TMDS Data1-9TMDS Data0–TMDS Data0–TMDS Data0–TMDS Data0+10TMDS Clock+TMDS Clock+TMDS Clock Shield TMDS Data0Shield 11TMDS Clock Shield TMDS Clock Shield TMDS Clock+TMDS Data0-12TMDS Clock–TMDS Clock–TMDS Clock–TMDS Clock+13CEC TMDS Data5+DDC/CEC Ground TMDS Clock Shield 14Reserved(N.C.)TMDS Data5Shield CEC TMDS Clock-15SCL TMDS Data5-SCL CEC16SDA TMDS Data4+SDA DDC/CEC Ground17DDC/CEC Ground TMDS Data4Shield Reserved(N.C.)SCL18+5V Power TMDS Data4-+5V Power SDA19Hot Plug Detect TMDS Data3+Hot Plug Detect+5V Power20TMDS Data3Shield21TMDS Data3-22CEC23Reserved(N.C.)24Reserved(N.C.)25SCL26SDA27DDC/CEC Ground28+5V Power29Hot Plug Detect。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Edit by Simon on 2013-03-02
HDMI
接口引脚定义对照表
Pin
A Type
B Type
C Type
D Type
总共有19pin,规格为4.45mm ×13.9mm ，为最常见的HDMI 接头规格,相对等于DVI Single-Link 传输。
在HDMI 1.2a 之前,最大能传输165MHz 的TMDS,所以最大传输规格1600x1200。
总共有29pin,可传输HDMI A type 两倍的TMDS 资料量，相对等于DVI Dual-Link 传输，用于传输高分辨率(2560x1600以上)。
总共有19pin,可以说是缩小版的HDMI A type,但脚位定义有所改变。
主要是用在便携式装置上，例如DV 、数码相机、便携式多媒体播放机等。
(又称mini-HDMI ，但实际上HDMI 官方并没此名称。
)
俗称Micro HDMI 是定义为HDMI 1.4版本的，保持hdmi 标准的19pin .但是尺寸与微型USB 的接口差不多，尺寸为2.8mm ×6.4mm ，主要应用在一些小型的移动设备上，如手机，MP4等等。
1TMDS Data2+TMDS Data2+TMDS Data2Shield Hot Plug Detect 2TMDS Data2Shield TMDS Data2Shield TMDS Data2+Utility 3TMDS Data2–TMDS Data2–TMDS Data2–TMDS Data2+4TMDS Data1+TMDS Data1+TMDS Data1Shield TMDS Data2Shield 5TMDS Data1Shield TMDS Data1Shield TMDS Data1+TMDS Data2-6TMDS Data1–TMDS Data1–TMDS Data1–TMDS Data1+7TMDS Data0+TMDS Data0+TMDS Data0Shield TMDS Data1Shield 8TMDS Data0Shield TMDS Data0Shield TMDS Data0+TMDS Data1-9TMDS Data0–TMDS Data0–TMDS Data0–TMDS Data0+10TMDS Clock+TMDS Clock+TMDS Clock Shield TMDS Data0Shield 11TMDS Clock Shield TMDS Clock Shield TMDS Clock+TMDS Data0-12TMDS Clock–TMDS Clock–TMDS Clock–TMDS Clock+13CEC
TMDS Data5+DDC/CEC Ground TMDS Clock Shield 14Reserved (N.C.)TMDS Data5Shield CEC TMDS Clock-15SCL TMDS Data5-SCL CEC
16SDA
TMDS Data4+SDA
DDC/CEC Ground 17DDC/CEC Ground TMDS Data4Shield Reserved (N.C.)SCL 18+5V Power TMDS Data4-+5V Power SDA 19Hot Plug Detect
TMDS Data3+Hot Plug Detect
+5V Power
20TMDS Data3Shield 21TMDS Data3-22CEC
23Reserved (N.C.)24Reserved (N.C.)25SCL 26SDA
27DDC/CEC Ground 28+5V Power 29
Hot Plug Detect
A Type。
