PADS蛇形走线技巧V0.2
原创看图快速学PADS Router
添加蛇形走线添加蛇形走线通常在交互式走线过程中才会用到，在交互式走线过程中鼠标右键选择Add Accordion 。
使用Add Accordion 命令，那么在走线过程中，你每点击一次鼠标左键就添加一个蛇形线段。
还可以通过鼠标在设计中的光标的位置选择来定义蛇形走线以及幅度值。
完成蛇形走线定义后双击鼠标左键回到交互式走线状态。
上图中的红色箭头表示蛇形走线被确定的位置。
定义蛇行走线的起始位置当你开始添加蛇行走线，你有几种方法去定义走线参数。
当你使用默认参数的时候，只要你确定了走线的起始位置，那么随着光标的移动讲自动添加蛇行走线。
你只需在起始位置点击一下鼠标左键。
设置蛇行走线1、选择CLKIN 这个网络，点击鼠标右键选择Unroute 撤消当前的走线。
2、在未选择任何对象状态下鼠标右键选择Select Trace/Pins/Unroutes。
3、在标准工具栏中的层目录中选择Primary Component Side 为当前操作层。
4、右键Interactive Route 或F3 开始对该网络走线。
提示：在增加蛇行走线的时候按Ctrl+L 快捷键查看走线长度。
5、走线过程中在板框开放区域增加一个新的拐角作为蛇行走线的起始点。
6、鼠标右键选择Add Accordion7、在你所需走线方向移动光标，PADS Router 开始按照默认参数来进行蛇行走线。
8、增加你所需要的蛇行走线后双击鼠标左键或鼠标右键选择Complete Accordion 回到交互式走线状态。
9、继续完成走线。
自定义蛇行走线可以通过鼠标选择点来定义蛇行走线参数第一次左键选择走线起始点，第二次确定蛇行线的振幅位置，即可以在走线的过程中改变振幅大小以及蛇行走线的方向。
提示：此时设置的蛇行走线并不影响原先的默认参数。
原创看图快速学PADS Router。
PCB蛇形走线
Altium Designer PCB实用技巧拾遗Ling.Ju2011.7-1--2-问题1：AD 布蛇形线方法........................................................................................................................................................................................................................................................................................................................................................................................................................................................33问题2：大电流走线中去除阻焊层........................................................................................................................................................................................................................................................................................................................................................................................................................1010问题3：总线画法......................................................................................................................................................................................................................................13问题4：从原理图到PCB ........................................................................................................................................................................................................................................................................................................................................................................................................................................................1414问题5：走线中换层、操作过孔、操作走线..........................................................................................................................................................................................................................................................................................................................................................................................1717问题6：走线推挤与连线方式快速设置....................................................................................................................................................................................................20问题7：简易图元的PCB 黏贴...................................................................................................................................................................................................................22问题8：复杂图元（：复杂图元（LOGO LOGO LOGO）的）的PCB 制作....................................................................................................................................................................................................23问题9：栅格设置与捕获......................................................................................................................................................................................................................................................................................................................................................................................................................................................2626问题1010：丝印文字反色输出及位置设置：丝印文字反色输出及位置设置..................................................................................................................................................................................................27问题1111：各种：各种：各种~~多边形填充.......................................................................................................................................................................................................................29问题1212：：PCB 中高亮选中网络..................................................................................................................................................................................................................30问题1313：单层操作与定制操作：单层操作与定制操作.................................................................................................................................................................................................................32问题1414：多层线的操作：多层线的操作..........................................................................................................................................................................................................................................................................................................................................................................................................................................................4040问题1515：走线切片的操作：走线切片的操作.........................................................................................................................................................................................................................42问题1616：对等差分线的设置与走线：对等差分线的设置与走线....................................................................................................................................................................................................................................................................................................................................................................................................................4545问题1717：：3D 显示操作................................................................................................................................................................................................................................................................................................................................................................................................................................................................4848问题1818：快速放大缩小视图：快速放大缩小视图 (50)-3-问题1：AD 布蛇形线方法Tool 里选Interactive length tuning 要先布好线再改成蛇形,这里用的是布线时直接走蛇形:先P->T 布线,再Shift +A切换成蛇形走线-4-按Tab 可设置属性,类型了选用圆弧,Max Amplitude 设置最大的振幅,Gap 就是间隔(不知这么翻译对不)，下面左边是振幅增量,右边是间隔增量。
PCBLayout中的直角走线、差分走线和蛇形线
布线（Layout）是PCB设计工程师最基本的工作技能之一。
走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout 得以实现并验证，由此可见，布线在高速PCB 设计中是至关重要的。
下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
主要从直角走线，差分走线，蛇形线等三个方面来阐述。
1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C=61W(Er)[size=1]1/2[/size]/Z0在上式中，C 就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr 指介质的介电常数，Z0就是传输线的特征阻抗。
举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。
而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps 之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。
处理蛇形线时的几点建议
layout中蛇形线和差分线的使用1．差分走线差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。
何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。
而承载差分信号的那一对走线就称为差分走线。
差分线怎么布才是严格的等长？我怎么样测试两相的长度是等长度呢？还是我大致让他们平行走线，只是尽量可能的等长，而不是很精确的等长？既然延迟差允许1/4的时钟误差是不是其长度也可以满足两相的长度差存在1/4的误差或者是更少的误差（1/4的误差太大了，平行着走线，怎么走也差不了那么多哦呵呵：））差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
b.能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。
目前流行的L VDS（low voltage differential signaling）就是指这种小振幅差分信号技术。
对于PCB工程师来说，最关注的还是如何确保在实际走线中能完全发挥差分走线的这些优势。
也许只要是接触过Layout的人都会了解差分走线的一般要求，那就是“等长、等距”。
等长是为了保证两个差分信号时刻保持相反极性，减少共模分量；等距则主要是为了保证两者差分阻抗一致，减少反射。
PADS蛇形走线技巧V0.2

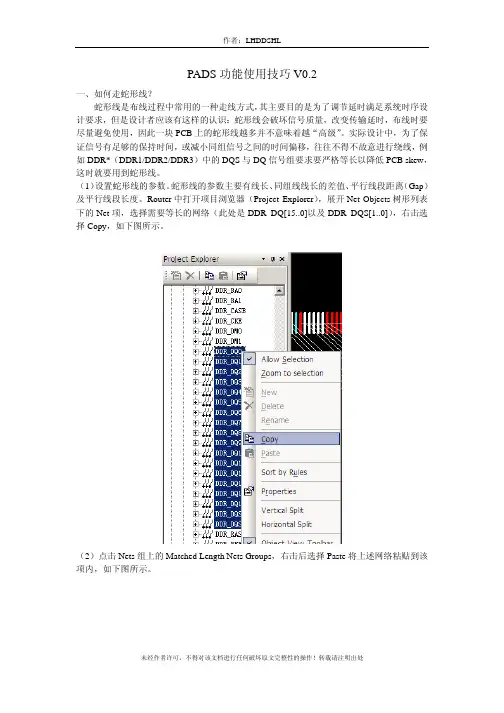

PADS功能使用技巧V0.2一、如何走蛇形线？蛇形线是布线过程中常用的一种走线方式，其主要目的是为了调节延时满足系统时序设计要求，但是设计者应该有这样的认识：蛇形线会破坏信号质量，改变传输延时，布线时要尽量避免使用，因此一块PCB上的蛇形线越多并不意味着越“高级”。
实际设计中，为了保证信号有足够的保持时间，或减小同组信号之间的时间偏移，往往不得不故意进行绕线，例如DDR*（DDR1/DDR2/DDR3）中的DQS与DQ信号组要求要严格等长以降低PCB skew，这时就要用到蛇形线。
（1）设置蛇形线的参数。
蛇形线的参数主要有线长、同组线线长的差值、平行线段距离（Gap）及平行线段长度。
Router中打开项目浏览器（Project Explorer），展开Net Objects树形列表下的Net项，选择需要等长的网络（此处是DDR_DQ[15..0]以及DDR_DQS[1..0]），右击选择Copy，如下图所示。
（2）点击Nets组上的Matched Length Nets Groups，右击后选择Paste将上述网络粘贴到该项内，如下图所示。
（3）此时在Matched Length Net Groups组内出现一个默认名为MLNetGroup1的网络组，展开就可以看到，拷贝的网络在这里出现，如下图所示。
（4）点击MLNetGroup1网络组，右击后选择Properties，弹出如下图所示的对话框。
其中Tolerance即网络组内最长与最短走线的之间的差值，PADS默认不对走线长度加以限制，若需要，可勾选Restrict length进行相应的设置，此两者的值可根据经验或仿真结果进行设置。
（5）点击工具栏上图标或按热键Ctrl+Enter，选中Options对话框中的Routing页表项，其中红色框中的参数即针对蛇形线，这里我们把平行线段距离（Gap）设置为3，点击OK，即可完成蛇形线的设置。
（6）在PCB中选定一个引脚，按F3开始走线，在需要走蛇形线的地方停顿，右击后选择Add Accordion，即可开始蛇形走线，如下图所示。
PCB走线分析——直角、差分、蛇形线
PCB走线分析——直角、差分、蛇形线布线（Layout）是PCB设计工程师最基本的工作技能之一。
走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过 Layout 得以实现并验证，由此可见，布线在高速 PCB 设计中是至关重要的。
下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
主要从直角走线，差分走线，蛇形线等三个方面来阐述。
1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C=61W(Er)1/2/Z0在上式中，C 就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0就是传输线的特征阻抗。
举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。
而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps 之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。
蛇形走线耦合幅度和距离
1．蛇形走线简介蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。
蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。
这可能会导致传输时延减小，以及由于串扰而大大降低信号质量。
图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。
在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap 和Gap 参数●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。
㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值被设置为走线宽度的20 倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2 倍。
●最后单击OK 按钮完成设置。
注意：在使用蛇形走线时，应该注意以下几个技术要点：㊣尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。
PCB设计中蛇形线要点
PCB设计中蛇形线要点一、直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：1.拐角可以等效为传输线上的容性负载，减缓上升时间；2.阻抗不连续会造成信号的反射；3.直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：在上式中，C就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：就是传输线的特征阻抗。
举个例子，对于一inch），εr指介质的介电常数，Z个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：/2 = 2.2*0.0101*50/2 = 0.556ps=2.2*C*Z通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。
而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。
很多人对直角走线都有这样的理解，认为尖端容易发射或接收电磁波，产生EMI，这也成为许多人认为不能直角走线的理由之一。
然而很多实际测试的结果显示，直角走线并不会比直线产生很明显的EMI。
也许目前的仪器性能，测试水平制约了测试的精确性，但至少说明了一个问题，直角走线的辐射已经小于仪器本身的测量误差。
PADS布蛇形走线的教程[1]
![PADS布蛇形走线的教程[1]](https://img.taocdn.com/s3/m/e83dcf30ec630b1c59eef8c75fbfc77da26997a5.png)
PADS布蛇形走线的教程[1]
Blazeroute怎么布蛇形线
Powerpcb本身布不了蛇形线,要用pads带的Blazeroutel来布.Blazeroute是PADS专用的布线工具.用Blazeroute打开pcb,如图
选择欲布蛇形线的pin,然后单击鼠标右键
选择Interactive Route,画一小段线然后在单击鼠标右键
选择Add Accordion,移动鼠标右键就可以画出蛇形线了,连续双击左键就可结束蛇形走线,改为普通走线方式
蛇形线的幅度可以通过在蛇形线的峰值处移动鼠标左键来实现
也可在option中设置其幅度跟宽度,方法是
点击图标,在弹出的对话框中Routing项中的Routing tolength constraints 中设置,
对于等长设计是通过view->spreadsheet调出如下图的列表,显示已布线的长度的文字的颜色来说明的,黄色表示小于min,绿色表示在min跟max之间,红色表示大于max。
altiumdesigner蛇形走线默认规则
altiumdesigner蛇形走线默认规则摘要：一、Altium Designer 简介二、蛇形走线的作用三、蛇形走线默认规则1.蛇形走线规则设置2.蛇形走线规则应用四、蛇形走线规则的优化与调整五、总结正文：Altium Designer 是一款专业的PCB 设计软件，广泛应用于电子设计领域。
在设计过程中，蛇形走线是一种常见的布线方式，能够有效地减少电磁干扰，提高电路的稳定性和可靠性。
为了实现蛇形走线的自动化设计，Altium Designer 提供了蛇形走线默认规则。
蛇形走线默认规则是Altium Designer 内置的一种自动布线策略，能够根据设计需求自动生成蛇形走线。
通过设置蛇形走线的规则，例如线宽、间距、角度等参数，可以实现蛇形走线的自动化设计，提高设计效率。
在Altium Designer 中，设置蛇形走线规则非常简单。
首先，打开PCB 编辑器，选择需要设置蛇形走线的线路。
然后，在菜单栏中选择“线路”>“自动布线”>“蛇形走线”，打开蛇形走线设置对话框。
在此对话框中，可以设置蛇形走线的线宽、间距、角度等参数，以满足设计需求。
在设置好蛇形走线规则后，可以应用这些规则进行自动布线。
在Altium Designer 中，应用蛇形走线规则的方法与普通布线方法相同。
选择需要进行蛇形走线的线路，然后点击工具栏中的“自动布线”按钮，即可实现蛇形走线的自动化设计。
当然，Altium Designer 中的蛇形走线默认规则并非一成不变，而是可以根据实际设计需求进行优化和调整。
例如，可以通过修改蛇形走线的线宽、间距、角度等参数，以实现更优的电磁兼容性能。
此外，还可以通过调整蛇形走线的起点和终点，使其更好地适应电路板的布局。
总之，Altium Designer 中的蛇形走线默认规则为设计师提供了一种高效、可靠的布线方式。
通过合理设置蛇形走线规则，可以实现蛇形走线的自动化设计，提高设计效率。
蛇形走线参数设置
1．简介蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。
蛇形走线的示例如图10-60 所示，其中最关键的两个参数就是耦合幅度(Ap) 和耦合距离(Gap)。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap 越小，Ap 越大，则耦合程度也越大。
图10-60 蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap 和Gap 的设置必须符合信号的要求。
在PADS Router 中，可以设置蛇形走线的Ap 和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap 和Gap 参数●执行Tools/Options 菜单命令，或者单击标准工具栏中的Options 图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints 区域设置蛇形走线参数，如图10-61 所示。
㊣在Minimum amplitude （幅度）编辑框中将最小值设为20 ，则蛇形走线的幅度最小值被设置为走线宽度的20 倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2 倍。
●最后单击OK 按钮完成设置。
注意：在使用蛇形走线时，应该注意以下几个技术要点：1.尽量增加平行线段的距离S，至少大于3H，H 指信号走线到参考平面的距离。
通俗的说就是绕大弯走线，只要S 足够大，就几乎能完全避免相互之间的耦合效应。
蛇形走线（转载）经典
蛇形⾛线（转载）经典会画蛇形线就是⾼⼿了。
⽹上关于蛇形线的⽂章也有很多，总感觉有些帖⼦的内容会误导新⼿，给⼈们带来困扰，⼈为制造⼀些障碍。
那么我们来看看实际应⽤当中蛇形线到底有什么作⽤。
的地平⾯，⾛线的另⼀⾯是暴露在空⽓中的，这样就造成了⾛线四周的介电常数并不⼀致，⽐如我们常⽤的FR4基板介电常数是4.2左右，空⽓…………如果就这个问题深挖下去的话，讲上⼗天半个⽉也讲不完。
长话短说，⽆论是微带线还是带状线，他们的作⽤⽆⾮就是⽤来承载信号，⽆论数字信号或者模拟信号。
这些信号在⾛线⾥以电磁波的形式从⼀端传输到另⼀端。
既然是波，那就要有速度。
信号在PCB⾛线上的速度是多少呢?根据介电常数的区别，速度也不⼀样。
电磁波在空⽓中的传播速度是⼤家都熟知的光速。
在其他介质中的传播速度就要通过下⾯的公式来计算：V=C/Er0.5其中，V是在介质中的传播速度，C是光速，Er是介质的介电常数。
通过这个公式我们就能轻松的计算出信号在PCB⾛线上的传输速度。
⽐如我们把FR4基材的介电常数简单以4来带⼊公式计算，也就是信号在FR4基材中的传输速度是光速的⼀半。
但是表层⾛线的微带线，由于⼀半在空⽓中，⼀半在基材中，介电常数会略有降低，这样传输速度会⽐带状线略快⼀些。
常⽤的经验数据就是微带线的⾛线延时⼤约为140ps/inch,带状线的⾛线延时⼤约为166ps/inch。
前⾯说了这么多只有⼀个⽬的，那就是信号在PCB上的传输是有延时的!也就是说信号并不是在⼀个管脚发送出去以后，瞬间就通过⾛线传输到另⼀个管脚。
虽然信号传输的速度很快，但是只要⾛线长度⾜够长，还是会对信号传输带来影响。
⽐如说⼀个1GHz的信号，周期是1ns，上升沿或者下降沿的时间⼤约为周期的⼗分之⼀，那么就是100ps。
如果我们的⾛线长度超过1inch(⼤约2.54厘⽶)，那么传输的延迟就差出了⼀个上升沿还要多的时间，如果⾛线超过8inch(⼤约20厘⽶)，那么延迟就能整整差出⼀个周期!原来PCB的影响这么⼤，我们板⼦上超过1inch 的⾛线是很常见的。
差分走线,蛇形线的走线注意
电子博客网作者：不详布线（Layout）是PCB设计工程师最基本的工作技能之一。
走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中是至关重要的。
下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
主要从直角走线，差分走线，蛇形线等三个方面来阐述。
1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C="61W"(Er)1/2/Z0在上式中，C就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0就是传输线的特征阻抗。
举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。
而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。
PCB技巧蛇形布线
PCB技巧蛇形布线Altium designer中蛇形线走法和操作说明此处摘录中国电子开发网的帖子，以做备忘。
从 Tool 里选的 Interactive length tuning，先布好线再改成蛇形,我这里用的是布线时直接走蛇形:先 P->T 布线, 再 Shift + A 切换成蛇形走线 (ad 里叫 Accordions ... 这是 P->T 后按 ` 快捷键时显示的当前可用操作)office, branch offices (jurisdiction), risk management, marketing management sector through supervision and inspection found problems, should be assigned the investigators are corrected in a timely manner.27th the fifth chapter penalty under any of the following acts, then the relevant provisions to punish the investigators, according to the Bank. To constitute a crime shall be investigated for criminal responsibility: (A) on the business that are not involved in the investigation, issued a survey. (B) customer credit information are not thorough verification. (Iii) to participate in credit customer survey is not in place, customers and data is incomplete, untrue; he knows bear a counterfeited clients issuing credit. (D) does not provide for due diligence of credit business, pre-loan investigation form, concealing facts or providingfalse information or should be found in a normal investigation failed to discover the risk factors, lead to the review and approval policy errors, loan risk. (Five) on loan guarantees of survey not in place, not by provides on arrived, and pledge real for field verification, andassessment, and identification and registration, not according to provides on guarantor of guarantees qualification and guarantees capacity for survey verified, led to guarantees loan lost authenticity, and legitimacy, and effectiveness of; cycle loan business in the of mortgage2011-12-28 11:21Altium designer中蛇形线走法和操作说明此处摘录中国电子开发网的帖子，以做备忘。
差分走线,蛇形线走线注意
差分走线,蛇形线的走线注意差分走线,蛇形线走线注意电子博客网作者：不详布线（Layout）是 PCB 设计工程师最基本的工作技能之一。
走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过 Layout 得以实现并验证，由此可见，布线在高速 PCB 设计中是至关重要的。
下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。
主要从直角走线，差分走线，蛇形线等三个方面来阐述。
1．直角走线直角走线一般是 PCB 布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。
其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。
直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。
传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C="61W"(Er)1/2/Z0 在上式中，C 就是指拐角的等效电容（单位：pF），W 指走线的宽度（单位：inch），εr 指介质的介电常数，Z0 就是传输线的特征阻抗。
举个例子，对于一个 4Mils 的 50 欧姆传输线（εr 为 4.3）来说，一个直角带来的电容量大概为 0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps 通过计算可以看出，直角走线带来的电容效应是极其微小的。
由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在 7%-20%之间，因而反射系数最大为 0.1 左右。
蛇形走线设计规程
4. 蛇形走线的注意事项
4.1 尽量避免在很小的区域内走蛇形线
4.2 尽量拉大蛇形线的绕线间隔，遵守3W法则，即绕线间距至
少大于两倍线宽。
4.3 尽量减少同层平行信号线的耦合长度，而相邻信号层的信
号线尽量垂直。
4.4 选取不同的绕线方法，不规则的方法更可取，螺旋线比规
则的蛇形线效果更好。
螺旋线
蛇形线
4.5 带状线的传输效果好于微带线的传输效果，而且带状线位
于内层，有参考面屏蔽，其辐射途径比较好控制。
微带线
可见，便于调试。
A/0页：3/3
文件名称蛇形走线设计规程文件编号版本。
PadsRouter差分对等蛇形走线小细节
PadsRouter差分对等蛇形走线小细节
Pads Router 差分对等蛇形走线小细节；（不注意否则会拉不出来）
第一步：1，设置差分对2，特性设置线宽及间距；
1，设置OK的差分对； 2，特性设置线宽及间距；
第二步：选择走线属性：导线/管脚/未布的线；
第三步：1，先从管脚拉出自已想要的长度；2，单击左键确定长度时会出现一个棱形光标；3，小移动出现圆形光标；4，按快捷键Shift+A 。此时光标变回棱形才算可以成功拉出差分对等蛇形线；
1， 2 3 4
此时算是大功告成，兴奋吧！
蛇形走线耦合幅度和距离
1．蛇形走线简介蛇形走线是布线中经常使用的一种走线方式。
其主要目的就是为了调节延时，满足系统时序设计要求。
但是设计者首先要有这样的认识：蛇形走线会破坏信号质量，改变传输时延，布线时要尽量避免使用。
但实际设计中，为了保证信号有走过足够的保持时间，或者减小同组信号之间的时间偏移，往往不得不故意进行绕线。
当在长度规则设置下开始走线时，有时需要通过使用蛇形走线以达到所需的走线长度。
蛇形走线的示例如图10-60所示，其中最关键的两个参数就是耦合幅度(Ap)和耦合距离(Gap)。
很明显，信号在蛇形走线上传输时，相互平行的线段之间会发生耦合，呈差模形式，Gap越小，Ap越大，则耦合程度也越大。
这可能会导致传输时延减小，以及由于串扰而大大降低信号质量。
图10-60蛇形走线的示例尽管蛇形走线会引起引起耦合，从而降低信号质量，但是在布线时，蛇形走线对于调节时延和时序是重要的方法。
因此在高速信号布线时，可以使用蛇形走线，但是蛇形走线的Ap和Gap的设置必须符合信号的要求。
在PADS Router中，可以设置蛇形走线的Ap和Gap,并且在布线过程中添加蛇形布线。
2．设置蛇形走线的Ap和Gap参数●执行Tools/Options菜单命令，或者单击标准工具栏中的Options图标，系统会弹出选项对话框，然后选择Routing(布线)选型卡。
●然后在Routing to length constaints区域设置蛇形走线参数，如图10-61所示。
㊣在Minimum amplitude（幅度）编辑框中将最小值设为20，则蛇形走线的幅度最小值被设置为走线宽度的20倍。
㊣在minimum gap（间距）编辑框中将最小值设为2，则蛇形走线的间隔最小值被设置为走线到拐角间距的2倍。
●最后单击OK按钮完成设置。
注意：在使用蛇形走线时，应该注意以下几个技术要点：㊣尽量增加平行线段的距离S，至少大于3H，H指信号走线到参考平面的距离。
通俗的说就是绕大弯走线，只要S足够大，就几乎能完全避免相互之间的耦合效应。
