实习6 平行断面法估算矿体资源储量6.1实习目的要求经过圈定焦家金矿床96号勘查线至128号勘查线间金矿体, 并采用平行断面法估算金的资源/储量, 进一步了解矿产工业指标的含义、重要意义及其确定原则, 掌握特高品位的处理方法; 掌握根据相关工业指标合理圈定矿体的基本原则与方法; 特别应掌握断面法估算资源储量的一般原理、程序、方法和具体步骤。
鼓励学生采用相关软件进行资源储量估算, 如中国地调局开发的矿调软件MeMapgis 或北京恩地公司开发的SD 软件等, 其中矿调软件MeMapgis 及相关操作步骤、视频等可在中国地质调查局官方网页上免费下载, SD 软件等非官方公益性软件则需向软件开发公司购买。
建议学时: 4-8学时。
6.2方法原理6.2.1矿体圈定和连接的方法在勘查过程中, 以探矿工程资料为主编制的资源储量估算图件, 其主要对象是矿体。
而矿体的圈定则又是根据相关国土部门规定( 或同意) 的工业指标来进行的, 有关矿石工业指标的内容参见教材。
圈定矿体是指确定矿体的边界线, 按照边界线的性质常可分为: 零点边界线、资源储量类型边界线、矿石品级或矿石类型边界线等。
本次实习要求圈定的为焦家金矿120号勘查线金矿体332、333和334资源储量边界线。
矿体边界线的圈定, 一般是在平面图、剖面图或投影图上进行, 根据原始地质编录和化学分析资料, 以工业指标为标准, 结合矿体地质特征、勘查工程间距及见矿情况等方面因素, 全面考虑进行的, 先在单个工程内圈定矿体, 然后再根据全部见矿工程, 在剖面图、水平断面图或矿体投影图上沿矿体走向和倾斜方向圈定与连接矿体的各斜边界线, 圈定方法参见教材。
6.2.2断面法估算资源储量采用断面法估算资源储量, 要求勘查工程有规律地布置, 即沿垂直的或水平的剖面揭穿矿体, 便于做出垂直的或水平的剖面图( 断面图) 。
应用若干个断面( 或剖面) 将矿体划分若干个块段, 分别估算这些块段的资源储量, 然后将各块段的资源储量相加, 即为矿体的总资源储量。

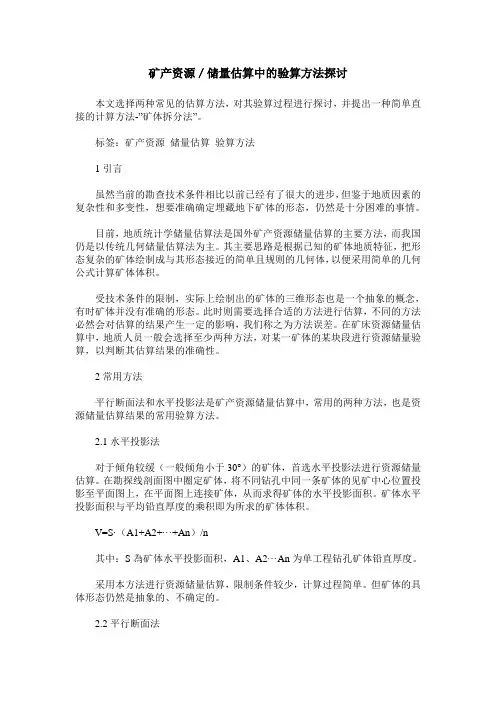

矿产资源／储量估算中的验算方法探讨
矿产资源／储量估算中的验算方法探讨本文选择两种常见的估算方法，对其验算过程进行探讨，并提出一种简单直接的计算方法-”矿体拆分法”。
标签：矿产资源储量估算验算方法1引言虽然当前的勘查技术条件相比以前已经有了很大的进步，但鉴于地质因素的复杂性和多变性，想要准确确定埋藏地下矿体的形态，仍然是十分困难的事情。
目前，地质统计学储量估算法是国外矿产资源储量估算的主要方法，而我国仍是以传统几何储量估算法为主。
其主要思路是根据已知的矿体地质特征，把形态复杂的矿体绘制成与其形态接近的简单且规则的几何体，以便采用简单的几何公式计算矿体体积。
受技术条件的限制，实际上绘制出的矿体的三维形态也是一个抽象的概念，有时矿体并没有准确的形态。
此时则需要选择合适的方法进行估算，不同的方法必然会对估算的结果产生一定的影响，我们称之为方法误差。
在矿床资源储量估算中，地质人员一般会选择至少两种方法，对某一矿体的某块段进行资源储量验算，以判断其估算结果的准确性。
2常用方法平行断面法和水平投影法是矿产资源储量估算中，常用的两种方法，也是资源储量估算结果的常用验算方法。
2.1水平投影法对于倾角较缓（一般倾角小于30°）的矿体，首选水平投影法进行资源储量估算。
在勘探线剖面图中圈定矿体，将不同钻孔中同一条矿体的见矿中心位置投影至平面图上，在平面图上连接矿体，从而求得矿体的水平投影面积。
矿体水平投影面积与平均铅直厚度的乘积即为所求的矿体体积。
V=S·（A1+A2+···+An）/n其中：S為矿体水平投影面积，A1、A2···An为单工程钻孔矿体铅直厚度。
采用本方法进行资源储量估算，限制条件较少，计算过程简单。
但矿体的具体形态仍然是抽象的、不确定的。
2.2平行断面法对于矿体倾角较陡的情况，通常采用平行断面法。
该方法是根据相邻勘探线剖面中矿体断面面积差的大小来进行计算（两断面平行）。
资源储量估算方法
资源储量估算
（一）资源储量估算采用的方法
1、垂直平行断面法
利用相邻山垂直纵剖面进行资源储量估算的方法。
2、水平平行断面法
利用相邻的水平投影面积进行资源储量估算的方法。
3、两种方法对比
两种方法没有本质的区别，只是采用的投影方法不同，所用计算公式完全相同，这两种方法统称平行断面法。
平行断面法中所用的计算公式为：梯形公式、截锥公式、楔形公式、锥形公式及矩形公式。
（二）平行断面法计算公式
1、梯形公式
V=（S1+S2）L/2
V——矿体面积
S1——较大的截面积
S2——较小的截面积
L——两面积间的间距
其中（S1－S2）/S1<40%
2、截锥公式
（S1－S2）/S1>40%
V=（S1+S2+2
s ）L/3
1s
3、楔形公式（梯形公式的特例）
只有一边有面积，另一边为一条线，矿体为楔形。
V=SL/2
4、锥形公式（截锥公式的特例）
一边有面积，另一边为一个点，矿体为锥形。
V=SL/3
5、矩形面积（梯形公式的特例）
相邻两剖面间矿体为规则的矩形柱体。
V=SL。
储量计算中平行断面法公式的使用条件
储量计算中平行断面法公式的使用条件
