砌碴场挡墙技术交底

砌碴场挡墙技术交底
6、夜间施工加强安全警戒,配备足够的照明设施。
7、合理安排作息时间,避免疲劳操作。
8、在工地及其周围设置足够数量的安全标牌、警示牌、夜间警示灯。
9、机械手应持证上岗,特殊工种操作人员应具备操作证。并对其进行安全知识教育。
10、电工必须持证上岗,加强施工用电管理,临电全部采用三相五线制,对开关箱采用一机一闸一漏电保护器原则,严禁在施工现场、宿舍区乱拉、乱接电线。
2、砌筑工艺:
首先由测量组按弃碴场的平面位置、标高及几何尺寸进行施工放样,用挖机开挖至设计标高+20cm处,然后人工挖除剩余20cm土,以免机械扰动原状土或超挖。基坑开挖后应检验基底承载力,合格后,妥善修整,基础修成仰面目可憎0.2:1反坡,如果基础不平时要修成台阶式。在最短的时间内放样、装模,用砂浆封底再进行基础的砌筑。若承载力达不到要求,应按监理工程师的指示处理。
4、拌合水:使用经化验合格后的水或饮用水,不得使用田间地头的沟渠水。
二、砌筑操作要求
1、砂浆:使用经试验确定的配合比每方用水泥343Kg、砂1367Kg、水240Kg,严格采用重量比配料,用机械拌合,严禁用人工拌合砂浆。砂浆应有良好的和易性,施工现场可用直观法进行检查,即用手能将砂浆捏成小团,松手后既不松散,又不会由灰铲上流下。砂浆应随拌随用,在搅拌后3-4小时内用完。每个施工班组每天至少做两组砂浆试件。
11、进入工地的人员一律要求戴安全帽,高空作业人员佩带安全带,严禁裸足,穿拖鞋进入施工现场。
交底人
年月日
复核人
年月日

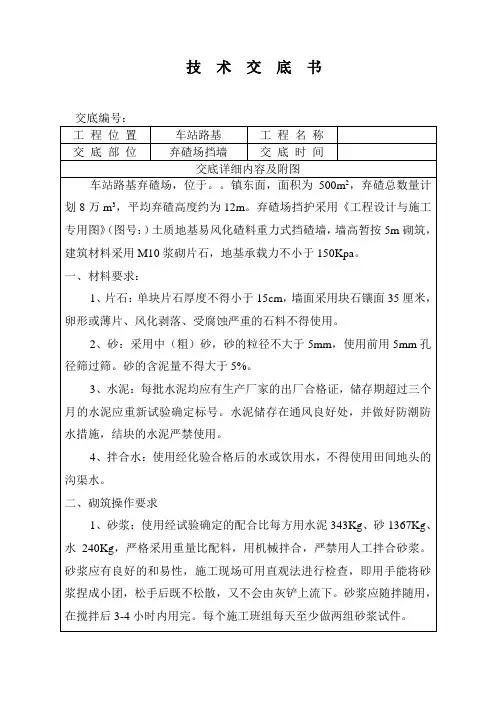

接收人年月日Fra bibliotek一、材料要求:
1、片石:单块片石厚度不得小于15cm,墙面采用块石镶面35厘米,卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。

砌碴场挡墙施工技术交底

砌碴场挡墙施工技术交底
(7)工程完工后及时清理现场垃圾,做到文明退场。
编制:审核:
年月日
技术交底
记录号:
使用编号:
项目名称:弃碴场浆砌片石挡墙施工技术交底
交接地点
时 间
年月日
交底单位
接受单位
主持人
主讲人(签字)
接受人(签字):
一、喷混植生施工流程图
1施工流程图
弃碴场浆砌片石挡墙施工技术交底施工工艺流程图
二、施工工艺
1、基坑开挖及基底检验
用全站仪放样出基坑开挖线,基底按设计边坡用机械开挖,人工配合修整边坡及基槽。挖到距设计标高20cm处时人工开挖检底,坑壁局部加以修凿。保持基坑处于无水状态。基底到达设计标高后,采用动力触探仪检测地基承载力。当基底达到设计承载力时,报监理工程师检查签认,同意后及时封闭基底;当基底达不到设计承载力时,应及时上报,等候处理方案。
各砌层用形状较为方正且尺寸较大的片石先砌外圈定位石块,然后砌筑里层,外圈砌块与里层砌块交错搭接,连成一体。各砌层的砌块安放稳固,砌块间砂浆饱满,粘结牢固,不得直接贴靠或脱空。砌筑时先铺砂浆,大块朝下,敲出石料尖锐凹出部分,竖缝砂浆应先在已砌石块侧面铺放一部分,然后等另一石块摆放好后填满捣实。里层砌筑的砌缝过宽时,可用小石块填塞砌缝。各砌层间竖缝相互错开,不得贯通。片石镶面时,砌缝宽度不得大于4cm,三料石间的外切圆半径不得大于7cm;当采用块石镶面时,砌缝宽度不大于3cm,上下两层竖缝错开距离不小于8cm,每砌筑1.2m找平一次。外露面的砌缝预留2cm深,在砌筑完后以便勾缝。
2、M10浆砌片石基础与墙身砌筑
(1)材料选择
采用经过挑选,质地均匀,无裂纹,不易风化,石料抗压强度不低于30Mpa,片石应具有两个大致平行的面。其厚度不小于15cm,其中一条边长不小于30cm,体积不小于0.01m3,质量不小于30kg。

弃土场挡墙安全技术交底模板

弃土场挡墙安全技术交底模板

一、交底目的为确保弃土场挡墙施工过程中的安全,提高施工人员的安全意识,预防和减少安全事故的发生,特进行安全技术交底。

二、工程概况1. 工程名称:XX项目弃土场挡墙工程2. 工程地点:XX市XX区XX路3. 工程规模:挡墙长度XX米,高度XX米4. 施工单位:XX建设集团有限公司5. 施工日期:XXXX年XX月XX日至XXXX年XX月XX日三、安全技术交底内容1. 施工现场安全管理(1)严格执行施工现场安全生产责任制,明确各级人员的安全职责。

(2)加强施工现场安全管理,确保施工现场安全有序。

(3)设置安全警示标志,提醒施工人员注意安全。

2. 施工人员安全教育(1)施工前对全体施工人员进行安全技术培训,确保施工人员掌握安全操作技能。

(2)定期对施工人员进行安全知识考核,提高施工人员的安全意识。

3. 施工设备安全管理(1)确保施工设备符合国家相关安全标准,定期进行设备检查、维护和保养。

(2)操作人员必须熟悉设备性能,持证上岗。

4. 施工过程安全管理(1)施工过程中,严格按照施工方案进行操作,不得擅自改变施工顺序。

(2)施工人员必须穿戴安全帽、安全带等个人防护用品。

(3)施工区域设置安全防护设施,防止人员误入危险区域。

5. 挡墙施工安全技术要点(1)基础施工:确保基础施工质量,做好基础排水,防止基础下沉。

(2)挡墙砌筑:砌筑过程中,严格控制砂浆质量,确保砌体稳定性。

(3)挡墙排水:设置排水设施,防止雨水浸泡墙体。

(4)挡墙加固:根据设计要求,对挡墙进行加固处理,提高挡墙稳定性。

(5)施工期间,密切关注地质变化,发现异常情况立即停止施工,报告相关部门。

6. 施工事故应急处理(1)发生事故时,立即停止施工,组织人员抢救伤员。

(2)及时上报事故情况,按照事故处理程序进行处理。

(3)做好事故调查,分析事故原因,制定整改措施。

四、安全技术交底要求1. 施工单位必须将本安全技术交底内容向全体施工人员进行传达。

2. 施工人员必须认真学习安全技术交底内容,确保掌握安全操作技能。

pr弃碴场浆砌片石挡碴墙施工技术交底

pr弃碴场浆砌片石挡碴墙施工技术交底
项目总工
接收人
日期
附件1
挡墙尺寸
H(m)
D(m)
B(m)
h(m)
2
100
125
24
4
100
125
24
技术交底签证表
施工单位:
中铁七局集团有限公司娄邵铁路工程指挥部
交底内容:
弃碴场浆砌片石挡碴墙技术交底
交底人:
复核人:
接底人:
见下表
序号
接底人姓名:
职务(工种):
日期:
1
2
3
4
5
6
7
8
9
10
11
12
13
(7)块石砌体顶皮石规格尺寸视已砌筑墙体外形特别挑选。砌体不得有尖脚驼背及铺砌不稳的现象。
(8)各砌层的砌块安放稳固,砌块间砂浆饱满,粘结牢固,不得直接贴靠或脱空。砌筑时底浆铺满,竖缝砂浆先在已砌石块侧面铺放一部分,然后于石块放好后填满捣实。砌筑上层砌体时避免振动下层砌块。砌筑工作中断后恢复砌筑时,已砌筑的砌层表面加以清扫和湿润。
全站仪
3
顶面高程(mm)
±20
水准仪
4
坡度
1:0.2
吊垂线
5
底面高程(mm)
±50
水准仪
6
断面尺寸(mm)

块石
20
2m直尺
片石
30
混凝土块
10
10.浆砌片石的砌缝要求
(1)砌体定位行列表面灰缝宽不得超过4cm。在砌体表面的任何地点,与三块相邻石块相切的内切圆的直径不得大于7cm,两层间错缝不得小于8cm。
8.施工要求
(1)按测量人员所给的位置及高度进行开挖,基坑经监理工程师检查合格后方可进行浆砌片石施工。

弃碴场施工技术交底

弃碴场施工技术交底
5、定期对弃碴场拦碴坝进行检查,发现问题及时对项目部进行反馈以便及时处理。
单位负责人
交底人
接受人
技术交底
工程名称
技术交底单位
工程部
交底项目
弃碴场
交底日期
2017-9-20
内容:
为了避免本工程标段在施工过程中的弃碴流失对环境造成影响,做好环境、水土保持工作,隧道施工中的弃碴要严格按设计及规范要求运往指定的弃碴场,弃碴场在弃碴之前要对碴场进行防护。现对弃碴及碴场防护进行如下交底:
1、首先要在碴场周围设置截水沟,防止雨水和地表水渗入碴场造成泥石流或严重的水土流失。截水沟在碴场周围沿地表顺接,排到附近的天然水沟中。截水沟尺寸按天沟尺寸施工。
2、在弃碴过程中,要做到一边弃碴一边平整和碾压,要做到表面平整,雨天不得积水。如果碴场附近有地下水渗出时,要把地下水通过管道、暗涵或盲沟排到碴场下游,不得任何形式的水在碴场内任意渗流。
3、在弃碴场第一层设置3m高浆砌片石挡墙防护,防护按重力式路肩挡墙进行施工。
4、在危险位置制作警示牌或书写警示标语,提醒大家保护公共设施注意危险。

弃土(渣)场技术交底

弃土(渣)场技术交底

XXX隧道工程编号:隧道取土场施工技术交底XXX标段工区施工技术交底书单位工程名称:弃土场 No.分部工程名称:弃土场分项工程(工序)名称:弃土场一、交底范围弃土(渣)场施工。

二、施工程序及操作要点1.施工程序施工工艺流程:便道整修→截水天沟→清除表土→开挖台阶(斜坡地段)→施作盲沟→施工挡渣墙→弃渣使用→渣场顶排水沟→复盖表土绿化复垦。

2、弃土(渣)场的选择(1)弃土(渣)场应选择在地势低洼纵向平坦的山谷处,山谷汇水面积不大,不会有洪水,从而有形成泥石流的潜在风险;(2)弃土(渣)场不应选择在线路的上游,若选择在上游应距线路有相对安全的距离,确保极端情况下对线路不得构成威胁。

(3)弃土(渣)场基底地质满足弃土稳定要求,基底不得有粘软塑状粘土,造成弃土不稳定的潜在危险。

(4)弃土(渣)场下方不得有集中居住区或大型厂矿等重要设施。

(5)弃土(渣)场位置不得有存在有潜在地质灾害的隐患。

3、操作要点(1)弃土前,需对弃土场的表层土进行处理,先清除表层不少于0.5m的软弱土层;斜坡地段应顺坡挖台阶,台阶宽度不小于2.0m;清除的地表土应堆放于临时地点,用于后期渣场顶绿化防护。

(2)渣场底整平后设置底层排水系统,树枝状布置。

主管采用4根Ф400mm打孔波纹管,沿主管两侧间隔5~10m设置Ф100mm打孔波纹支管。

(3)打孔波纹管均采取无纺布(350g/m2)包裹,Ф400mm波纹管在管周2/3以上部位打孔,孔径Ф10mm,间距15×15cm;安装时打孔侧朝上,无孔部分埋设于水泥砂浆保护层上,厚度3cm,并位于地面以下(施工前先开挖沟槽),Ф100mm波纹管同Ф400mm波纹管的连接在Ф400mm的波纹管2/3以上部分连接,并用M10浆砌片石封闭,浆砌片石厚度不小于0.5m,宽度不小于1m。

(4)弃渣场顶向外作3‰的排水坡,并纵向设置C25砼排水沟一道,沟宽3m,深1.5m。

截水沟延伸到渣场外不小于10m接入原自然水沟。

弃渣场施工技术交底

弃渣场施工技术交底

技术交底单位:中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区图1 弃砟场坡面填筑示意图(4)挡墙墙身材料采用C30片石混凝土,石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(5)墙身长度方向每隔10~15m设置宽度0.02m的伸缩缝一道,沿墙顶、内、外三边填塞深度不小于0.2m的沥青麻筋。

(6)墙身位于地面以上每隔2~3m交错设置一个Φ10cmPVC管泄水孔,管尾采用0.3m×0.3m透水土工布包裹。

(7)垫层用碎石应由未风化的干净砾石或轧制碎石组成,级配良好,粒径小于2mm 的部分不应超过总重的45%,最大粒径不宜大于30mm,含泥量不能大于5%,不含植物残体、垃圾等杂质。

(8)基坑开挖后应及时回填并夯实,顶面做成不小于4%的排水坡。

图2 弃砟场盲沟、泄水孔、伸缩缝示意图4.2弃砟挡墙施工(1)挡墙墙身材料采用C30片石混凝土,片石量为25%。

石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌,挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。

图3 挡砟墙浆砌片石铺砌示意图(3)墙顶以上设置不小于3.0m宽度的平台,平台以上边坡坡率缓于或等于1:3的挡土墙。

(4)挡土墙胸坡坡率1:0.25,背坡坡率1:0.1,底坡坡率0.1:1。

(5)挡土墙沿强高和墙长方向应设置泄水孔,按上下左右每1~2m交错布置,并设置向外4%的排水坡。

最下一排泄水孔应高出墙前回填后地面不小于0.3m。

(6)挡土墙墙后设置袋装砂夹卵(碎)石反滤层,厚度0.3m,其顶部及最下一排泄水孔底部采用C25混凝土封闭。

弃渣场挡墙挡墙技术交底

弃渣场挡墙挡墙技术交底
2、排水沟采用M10#浆砌片石施工,基础砌体在施工前,应提前通知项目部工程部进行基坑检查,符合断面尺寸后进行下道工序。
3、片石要求:形状不受限制,但其中部厚度不得小于15cm。用作镶面的片石表面平整、尺寸较大,边缘厚度不得小于15cm,表面应清理干净。
4、当使用有层理的石料时,层理应与受力方向垂直。
(3)沉降缝和伸缩缝的设置
在基础以下出现地质情况明显变化时应设置沉降缝,以防由于不均匀下沉引起墙体破坏;伸缩缝用以克服砌体受气温影响引起的张缩而破坏墙体,每隔10m设置一道。沉降缝和伸缩缝的设置均自下而上贯通,宽2cm,上下垂直。缝的两侧抹面,缝中填以沥青麻絮,沥青用建筑沥青,填塞时不得污染墙面,应和砌体同步进行。
(4)勾缝
砌筑时外露面预留深约2cm的空缝,备做勾缝之用,砌体隐蔽面砌缝可随砌随刮平,不另勾缝。勾缝采用凸缝,缝宽2cm,宽窄一致,表面平顺美观。
5、砌体的养护
浆砌砌体砂浆初凝后,撒水覆盖养生7-14天,养生期间避免碰撞、振动或承重。
三、排水沟工程
1、设置位置:碴场外缘迎水侧应设置截水沟,碴底每隔20m设置纵向透水盲沟,碴顶面设不小于3%的排水横坡;
六、安全、质量保证措施
1、安全质量保证措施
(1)、严格按照〈施工用电规范〉操作,要求由专职电工值班,同时要求持证上岗;
(2)、机械操作严格按〈机械操作规程〉组织施工,有专人操作机械;
(3)、在砌筑高处挡墙时,严禁下面站人,并有一定的防护安全措施;
2、质量保证措施
(1)、施工材料均要在施工前进行试验,合格后方可使用;
工程技术交底单
工程名称:贵广铁路GGTJ-2标第二项目部
施工单位:中铁隧道集团贵广铁路GGTJ-2标第二项目部
交底单名称

(完整版)弃渣场施工技术交底

(完整版)弃渣场施工技术交底

技术交底单位:中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区图1 弃砟场坡面填筑示意图(4)挡墙墙身材料采用C30片石混凝土,石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(5)墙身长度方向每隔10~15m设置宽度0.02m的伸缩缝一道,沿墙顶、内、外三边填塞深度不小于0.2m的沥青麻筋。

(6)墙身位于地面以上每隔2~3m交错设置一个Φ10cmPVC管泄水孔,管尾采用0.3m×0.3m透水土工布包裹。

(7)垫层用碎石应由未风化的干净砾石或轧制碎石组成,级配良好,粒径小于2mm 的部分不应超过总重的45%,最大粒径不宜大于30mm,含泥量不能大于5%,不含植物残体、垃圾等杂质。

(8)基坑开挖后应及时回填并夯实,顶面做成不小于4%的排水坡。

图2 弃砟场盲沟、泄水孔、伸缩缝示意图4.2弃砟挡墙施工(1)挡墙墙身材料采用C30片石混凝土,片石量为25%。

石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌,挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。

图3 挡砟墙浆砌片石铺砌示意图(3)墙顶以上设置不小于3.0m宽度的平台,平台以上边坡坡率缓于或等于1:3的挡土墙。

(4)挡土墙胸坡坡率1:0.25,背坡坡率1:0.1,底坡坡率0.1:1。

(5)挡土墙沿强高和墙长方向应设置泄水孔,按上下左右每1~2m交错布置,并设置向外4%的排水坡。

最下一排泄水孔应高出墙前回填后地面不小于0.3m。

(6)挡土墙墙后设置袋装砂夹卵(碎)石反滤层,厚度0.3m,其顶部及最下一排泄水孔底部采用C25混凝土封闭。

1#弃土场挡墙技术交底书

1#弃土场挡墙技术交底书

风化面时要及时凿除。孤石不做镶面砌筑,当用做挡土墙腹内砌筑时,一定要凿除风化层。
(2)砌筑前,将石料表面泥垢清除干净并洒水保持湿润。砌筑时必须两面立杆挂线或样板挂线,外面砌筑
线顺直整齐,逐层收坡,内面砌筑线大致顺直,砌筑过程中要经常校正线杆,确保砌体各部几何尺寸符合设计要
求。
(3)砌筑采用坐浆法,所有石块均应坐于新拌砂浆之上固定就位,再将已砌好的石块侧面抹浆,然后在将
接收人
技术交底书
工程名称 1#弃土场(起始里程附近)防护
日期
工程部位 挡墙
根据图号
交底内容:挡墙施工 可直接坐浆砌筑。砌筑上层不得扭动下层。不得在已砌好的砌体上抛掷,滚动、翻转和敲击石块。砌筑底基或基 层应选用较大较平整石块,所有层次的铺砌都应使承重面和石块的天然层面找平。分层砌筑时,上下两层石料竖 缝错开距离不小于 10cm,不得有通缝。
的优质填料分层夯实,换填层的基坑宽度大于原基坑宽度 1 米以上。基坑开挖既要满足基坑设计和施工要求,又
要考虑基坑边坡的稳定,本次施工基坑底宽度比设计尺寸各边增宽 0.5m,防止施工干扰;坡比按地质、深度、
水位等具体情况确定,基坑壁的坡度控制在 1:0.75。并及时进行排水处理,以防浸泡基坑。
基坑开挖到设计标高后,要防止长时间暴露,扰动或浸泡进而削弱其承载能力,并及时做好地基承载力检测
各砌层的砌块应要放稳固,砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空,底浆应铺满,竖缝砂浆应先在
已砌石块侧面铺放一部分,石块放稳之后,填满砂浆并捣实,用小石子混凝土塞竖缝时,应以扁铁捣实。
(4)分层砌筑第一层时,若基底为岩层时,应先将基底表面清洗、湿润,再坐浆砌筑;若基底为土质时,
编制
复核
接收单位

弃渣场挡墙技术交底

弃渣场挡墙技术交底

本交底说明清水溪弃渣场挡渣墙的砌筑尺寸及砌筑方法。
1、弃渣场挡渣墙采用M7.5浆砌片石砌筑,基坑采用挖机配合人工开挖,基础埋置深度为 1.12m,宽1.64m,采用C20混凝土浇注。砌体采用挤浆法施工,浆砌时,砌体应分层自下而 上砌筑,砌筑上层时,不应震动下层,不在已砌筑好的砌体上抛掷、滚动、翻转和敲击石 块。砌筑时应先两面立竿挂线或样板挂线,外面线应顺直整齐逐层收坡,坡率为1: 0.25,如果砌筑时下层石块松动,应重新砌筑。砌筑时上下石块应交错排列,竖缝不得重 合,不得有通缝。错缝距离不小于8cm。 2、片石应就地取材,采用现场弃渣,但不得采用风化岩石。用做镶面的片石应选择表面 平整、尺寸较大者,并应稍加修整。挡墙外露部分和转角石,选择表面平顺及尺寸较大的 块石,并加以粗凿,在沉降缝处所有块石修凿出规则的棱角线,墙体的沉降缝10m一道, 缝宽2cm。 3、石料在使用前应浇水湿润,表面不得有泥土等杂物,各砌层的砌块应安放稳固,砌块 间应砂浆饱满,黏结牢固,不得直接贴靠或脱空,砌筑时底浆应铺满,竖缝砂浆应先在已 砌石块侧面铺放一部分,然后将石块放好后填满捣实。填心片石大面向下,并使层理面水 平放置,且应挤浆砌筑。填心片石间的缝隙先填砂浆在用适当尺寸的片石嵌挤,不允许先 嵌满片石在抹浆的砌筑方法,填心片石每层大致砌平再坐浆砌筑上层,砌筑中断后恢复砌 筑时,已砌筑的砌层表面应加以湿润。 本交底记录一式两份,施工单位和班组各执一份。
3石料在使用前应浇水湿润表面不得有泥土等杂物各砌层的砌块应安放稳固砌块间应砂浆饱满黏结牢固不得直接贴靠或脱空砌筑时底浆应铺满竖缝砂浆应先在已砌石块侧面铺放一部分然后将石块放好后称 交底组织单位 复核人 内容及说明:
清水溪弃渣场挡墙 第六工程队
交底地点 交底负责人 接收负责人

弃渣场挡墙技术交底

弃渣场挡墙技术交底

工程名称弃碴场防护分部分项工程交底项目挡碴墙技术交底图纸名称、图号成贵施路专-38交底内容:一、施工工序1、基础开挖基础开挖前先用测量放线,标记处挡碴墙基础的位置,不得超出所征地范围。

基础采用机械开挖,人工平整。

基础开挖深度不小于1.0米,宽度不小于2.43米(墙高暂定6米)。

开挖完成后通知实验室做地基承载力试验,[σ]=150Kpa,监理见证。

如地基承载力达不到设计要求,可加深基础开挖;如还达不到要求,进行基础换填,采用块石回填,块石尽量采用大块的片石,换填深度不小于50cm。

2、墙体砌筑a、墙体施工应避开雨季施工,严禁雨天施工,并做好施工场地的排水设施,基坑不得受水浸泡。

b、片石应采用不易风化片石,较大石块应放置于底层。

c、挡墙采用M7.5浆砌片石,采用挤浆法分层,分段砌筑。

分段位置设置在伸缩缝或沉降缝处。

砌筑前在基础底面先铺设一层水泥砂浆,再进行砌筑。

各砌层应先砌外围定位砌块,并与里层砌块交错连成一体。

挡墙尺寸见附图(墙高6米)。

d、挡墙每隔10~15米设置伸缩缝一道,在基础底的地层变化处应设置沉降缝;缝宽2~3cm,缝内沿顶、内、外三边填塞沥青木板,其深度不小于20cm。

e、挡渣墙墙身在地面线处及以上部分每隔2~3m上下左右交错设置排水坡度为4%的泄水孔,孔径为10cm。

为防止泄水孔堵塞,在泄水孔进口处设置反滤层。

反滤层厚30cm,采用沙夹软石作为反滤层。

f、挡渣墙墙趾外侧基坑采用粘性土夯实回填,并将填土表面做成不小于4%的向外排水坡,以免积水软化基础。

g、为使墙后积水不渗入基础,在最底排泄水孔下设置隔水层。

工程名称 弃碴场防护分部分项工程交底项目挡碴墙技术交底图纸名称、图号成贵施路专-38f 、墙体砌筑完成后,墙体表面需用同标号砂浆进行勾缝,勾缝采用凹缝。

挡碴强大样图:挡墙结构尺寸如下表: 墙高 截面尺寸 A 面积 (m2)H(m)b(m)B(m)B ’(m) xh1(m ) △b1(m)△h1 (m) 3 1.12 1.22 1.18 0.2 0.23 0.1 0.6 3.56 4 1.49 1.64 1.59 0.2 0.31 0.15 0.6 6.31 5 1.87 2.12 2.06 0.2 0.40 0.25 0.6 9.93 6 2.252.52.430.20.480.250.614.25工程名称弃碴场防护分部分项工程交底项目挡碴墙技术交底图纸名称、图号成贵施路专-38二、施工注意事项1、浆砌片石分层水平砌缝应大致水平,各砌块的砌缝应相互错开。

弃渣挡墙技术交底

弃渣挡墙技术交底
③、挡碴墙墙趾外侧基坑应用粘性土夯实紧密或M5浆砌片石回填,并填土外表作成不小于4%的向外排水坡,以免积水软化根底。
④、弃碴底应设置纵向透水盲沟,盲沟挡墙端接挡墙泄水孔。当地表水丰富时,应根据情况于挡碴墙墙背设置竖向盲沟。
⑤、挡碴墙顶应顺坡连接,其坡度不得陡于1:2.
三、施工工艺流程图
1、施工准备及放样
墙身外表应勾缝,以防止雨水渗漏,应确保砌体外表平整,砌缝完好、无开裂现象,勾缝平顺、无脱落现象,以增加墙面的美观。勾缝一般采用水泥砂浆,其强度等级比砌筑砂浆提高一个等级。勾缝完成后应注意养生。对于片石混凝土的墙身,外表应平整和光洁,并要求有类似浆砌块石的图案。在墙背后30cm范围内应采用具有反滤作用的粗颗粒透水材料回填,泄水孔进口端应用40×40cm的250g/m2无纺土工布包裹,以免泄水孔道淤塞。沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。弃渣底应设置纵向透水盲沟,盲沟挡墙端接挡墙泄水口,采用直径150的HDPE双壁打孔波纹管,外裹无纺土工布;如地表水丰富,于墙背设置竖向盲沟,其尺寸参照纵向盲沟要求设置;
开挖前,应作好场地临时排水措施,雨天坑内积水应随时排干。根底的各部份尺寸、形状以及埋置深度,均应按照设计要求进行施工。基坑不得连通开挖,应采用跳槽开挖,以防基坑坍塌。当基坑深度大于5m时,应加设平台,这不仅有利于基坑边坡的稳定,又利于基坑开挖。任何土质基坑,挖至标高后不得长时间暴露、扰动、浸泡,以免削弱基底承载能力。一般土质基坑,挖至接近标高时,宜保存50cm的厚度,在根底砌筑前再突击挖除。
二、设计说明
挡碴墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。
1、挡碴墙采用重力式挡渣墙。
2、挡碴墙根底的埋置深度应符合以下要求:
①、挡碴墙根底趾部埋入深度h和距地面水平距离L,h≥1.0m,L=1.0~1.5m.

挡土墙施工技术交底(最终)1

挡土墙施工技术交底(最终)1
附: 浆砌片石施工工艺框图、弃渣场挡土墙设计图
签收着意见:
编制者: 复核者:签收者:保存期限:至竣工
浆砌片石施工工艺框图
(3)为保证石料与砂浆的粘结力,砌筑前必须用水将粘有泥土的石料洗刷干净。
2、砌筑
(1)为使整个挡土墙能够均匀的承受压力,石块采用挤浆法分层分段进行砌筑,分段位置设在沉降缝处,分层水平砌缝大致水平,每层70cm。
(2)上下两层之间的竖缝必须错开。错开的距离最小为8cm,不能产生通缝,砌缝应饱满,完全充满砂浆,不能有空洞存在。外露面的砌缝不能有干缝,要求砂浆饱满,灰缝最宽不得超过4cm,三块石料相接处内接园直径最大不超过7cm,所有外漏面的砌缝中,不能用小石块支垫,更不许无浆干支垫。
在养护期间应避免对砌体产生碰撞、振动。
砌体的砂浆未达到设计强度前,不得承受全部设计荷载。
三、报检制度
基本要求:挡土墙浆砌时要求坐浆挤紧,嵌填饱满密实,不得有空洞,砌缝完好、无开裂现象,勾缝平顺、无脱落现象。泄水孔坡度向外,无堵塞现象,沉降缝整齐垂直,上下贯通。
要求各挡土墙施工工班必须按照规范、设计及较低要求,认真施工;各工序、层施工完成后必须报检,待报检合格后方能进行下一道施工;对于不按要求施工,造成较大质量、安全问题者,要求工班予以返工,承担一切责任。
四、施工中应注意的问题:
1.现场施工以技术交底为准,严格按照技术交底要求施工,如遇特殊情况需变更施工方案应与现场技术人员及时沟通,服从技术人员安排。
2.施工前应做好地面排水工作。
3.施工过程中应注意安全,树立优质高效,安全第一的生产理念,加强自我约束自我保护意识,严格遵守操作规范及规章制度。
4.在施工作业时严格控制施工人员选配施工。
(8)勾缝:
外层石料的砂浆缝在砌筑时靠外边应留出1cm-2cm的空隙,以备勾缝。本工程采用凹缝。勾缝时先将缝内浮浆刮除、将灰缝修凿整平,并刮深3cm左右,用水湿润,采用同级别的水泥砂浆勾入缝内,再用板条或绳子压成凹槽,并用灰抿修整,并保证均匀一致。

(完整版)弃渣场施工技术交底

(完整版)弃渣场施工技术交底

技术交底单位:中铁一局集团蒙华铁路MHTJ-10标项目经理部二工区图1 弃砟场坡面填筑示意图(4)挡墙墙身材料采用C30片石混凝土,石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(5)墙身长度方向每隔10~15m设置宽度0.02m的伸缩缝一道,沿墙顶、内、外三边填塞深度不小于0.2m的沥青麻筋。

(6)墙身位于地面以上每隔2~3m交错设置一个Φ10cmPVC管泄水孔,管尾采用0.3m×0.3m透水土工布包裹。

(7)垫层用碎石应由未风化的干净砾石或轧制碎石组成,级配良好,粒径小于2mm 的部分不应超过总重的45%,最大粒径不宜大于30mm,含泥量不能大于5%,不含植物残体、垃圾等杂质。

(8)基坑开挖后应及时回填并夯实,顶面做成不小于4%的排水坡。

图2 弃砟场盲沟、泄水孔、伸缩缝示意图4.2弃砟挡墙施工(1)挡墙墙身材料采用C30片石混凝土,片石量为25%。

石料应为石质一致,不易风化且未风化的硬石,无裂纹,其强度等级不应小于MU30。

片石形状不受限制,但中部厚度不应小于15cm。

砌筑前应将石料表面泥土冲洗干净。

(2)弃砟挡墙前端与地表连接处2m范围内采用50cm厚M15浆砌片石铺砌,挡渣墙顶部弃渣表面4m范围采用50cm厚M15浆砌片石铺砌以防流水冲刷。

图3 挡砟墙浆砌片石铺砌示意图(3)墙顶以上设置不小于3.0m宽度的平台,平台以上边坡坡率缓于或等于1:3的挡土墙。

(4)挡土墙胸坡坡率1:0.25,背坡坡率1:0.1,底坡坡率0.1:1。

(5)挡土墙沿强高和墙长方向应设置泄水孔,按上下左右每1~2m交错布置,并设置向外4%的排水坡。

最下一排泄水孔应高出墙前回填后地面不小于0.3m。

(6)挡土墙墙后设置袋装砂夹卵(碎)石反滤层,厚度0.3m,其顶部及最下一排泄水孔底部采用C25混凝土封闭。

路基弃渣场挡护工程施工技术交底

路基弃渣场挡护工程施工技术交底

1、沉降缝、泄水孔和反滤层的位置、数量应符合设计要求。 2、砌体砂浆饱满,砌缝整齐。表面砌缝无空鼓、无脱落和裂纹。沉降缝整齐垂直, 上下贯通。泄水孔坡度向外,无堵塞现象。 3、挡土墙尺寸的允许偏差 砌体厚度:20 毫米(基础)、10 毫米(墙体);墙体表面平整度:20 毫米;墙 体表面相临砌体错台高差:10 毫米。 三、安全及质量保证措施 1、安全保证措施 (1)严格按照〈施工用电规范〉操作,要求由专职电工值班,同时要求持证上岗; (2)机械操作严格按〈机械操作规程〉组织施工,有专人操作机械; (3)在砌筑高处挡墙时,严禁下面站人,并有一定的防护安全措施; 2、质量保证措施 (1)施工材料均要在施工前进行试验,合格后方可使用; (2)水泥要有一定的堆放场地,要求堆码时离地 30cm 以上,上面有遮雨措施,防 止水泥受潮变质; (3) 片石要按规范要求, 中部厚度应不小与 15cm 宽度和长度均不应小于厚度的 1.5 倍,用作镶面的片石,应选择表面较平整,尺寸较大者,并应加以修整; (4)砂浆搅拌采用机械拌和,严格按照施工配合比拌和,并在现场挂牌施工; (5)砌筑片石均采用坐浆施工,要求浆液饱满; (6)砂浆拌和采用的材料:砂的要求:不大于 5.0mm;机械搅拌时间不应少于 3 分 钟; (7)片石在使用前必须浇水湿润,表面如有泥土、水锈应清洗干净。
路基弃砟场挡护工程施工技术交底
交底单位 接收单位 接收人员: 中交一公局兰渝铁路 LYS-12 标段第三分部 交底时间 交底项目 交底人 审核人
一、弃砟场挡护工程施工要点及注意事项 1、参考图纸:《路基工程设计专用图》兰渝施路专-38 2、弃砟挡土墙基础(墙趾)埋入深度:软质岩地层不小于 1.0m,土层不小于 1.5m。 3、基坑开挖至相应高度时,须通知实验室和监理做地基承载力试验。 4、置于基岩时应清除表层风化部分,置于土层时不应放在软土、松土和未经特殊 处理的回填土上,保证地基的容许承载力满足设计要求,若不够须继续下挖或换填土分 层压实至满足承载力要求。 5、挡砟墙根据地基承载力情况采用相应的墙型。置于土层时,[σ ]=150KPa,采用 Ⅰ型;置于基岩层时,[σ ]=400KPa,采用Ⅱ型;墙体尺寸具体参见下表。

渣场挡墙施工技术交底书

渣场挡墙施工技术交底书

渣场挡墙施工技术交底书一、工程概述渣场挡墙是为了对渣土进行围堆而建造的墙体结构。

本项目位于XX渣场,总长度为XX米,高度为XX米,设计标高为XX米。

本文档将对渣场挡墙的施工技术进行详细交底,以确保施工质量和安全。

二、施工材料1. 挡墙基础:使用混凝土按设计要求进行浇筑。

混凝土强度不低于XX级。

2. 挡墙本体:挡墙本体使用XX材料,厚度为XX毫米。

墙体表面平整,建议采用抛光处理以提高挡墙的耐久性。

3. 固定件:使用钢筋按设计要求在挡墙与基础之间进行固定。

三、施工要点1. 地基处理:在挡墙基础施工前,需清理现场,确保基础施工的均匀性和平整度。

同时,检查地基情况,如有坑洼、裂缝等地方需进行修补或加固。

2. 基础浇筑:按设计要求进行混凝土基础的浇筑,注意混凝土浇筑的均匀性和密实度。

在浇筑过程中,应使用振动器进行震实处理,确保混凝土的质量。

3. 墙体施工:挡墙本体按设计要求进行施工,确保墙体的垂直性和平整度。

施工前应进行墙体布线,确保墙体的尺寸和位置准确无误。

墙体施工时,要注意砂浆的比例和搅拌均匀,以保证砌筑的质量。

4. 固定件安装:挡墙与基础之间使用钢筋进行固定,固定件的数量和位置需按设计要求进行安装。

在固定件安装完成后,应进行固定件与挡墙的检查,确保牢固可靠。

5. 完工处理:挡墙施工完成后,要对施工现场进行清理,清除残渣和杂物。

检查墙体是否平整,墙体表面是否整洁。

如有不平整或污染的地方,应及时进行修整,保持挡墙的美观和功能性。

四、施工安全注意事项1. 在施工过程中,工人必须按照安全操作规程进行作业,穿戴好安全帽、手套等防护用具,严禁酗酒、吸烟等不良行为。

2. 在施工现场设置合理的安全警示标识,保持施工现场的通风畅通。

3. 在挡墙施工过程中,如遇恶劣天气,应及时采取应急措施,确保工人和设备的安全。

4. 工人必须熟悉施工图纸和操作规范,严格遵守施工要求,确保施工质量。

5. 施工现场应定期进行检查和整改,确保施工过程的安全和合理性。

016弃渣场施工技术交底

016弃渣场施工技术交底

川藏铁路项目CZXZZQ-14B标施工技术交底交底内容:一、施工准备确定施工范围,做好现场规划。

对施工范围内情况进行全方位的调查,对现场地质、风土民情、洞口周边建筑物、穿越的管线、道路、行政区域、交通、电力、通信等现场踏勘,确定防护范围,清除防护区域内的浮石、浮土。

二、施工要求及方法1、总体施工流程施作周边截水沟f渣场浮土清除及挖成台阶形f渣底铺设盲沟f大石掩埋f 挡护工程施工T弃渣f浮土回填f渣顶及坡面防护、绿化。

2、集水井、挡水墙施工渣场上游沟心处设置集水井和挡水墙,沟谷水漫过集水井通过挡水墙分流引入渣顶改移水沟,排至渣场截水天沟。

挡水墙采用C40钢筋混凝土施工,靠近水沟冲刷一侧布置Φ8mm间距25cm*25cm钢筋网片;集水井采用C40钢筋混凝土施工,集水井尺底板厚50cm,钢筋布置为Φ8mm钢筋网片,间距25cm*25cm;侧墙厚50cm,钢筋布置为中8mm钢筋网片,间距25cnι*25cm。

为防止人畜跌入集水井,集水井四周设1.5m高钢栅栏,并设警示标志。

3、周边截水沟施工渣顶回填边缘线附近设置截水沟。

11式截水天沟及IV式截水天沟均采用C40钢筋混凝土施工,钢筋布置为①10间距20cm*20cm。

4、渣场浮土清除及挖成台阶施工渣场内地表浮土进行剥离并集中堆放,弃渣完毕后,对弃渣场顶面进行平整并开展表土回填工作,按水保要求开展生态恢复。

但弃渣场地地面坡度陡于1:5时,为防止弃渣滑移,应先按照规定将原地面挖成台阶状。

表土、草皮剥离及存放:①为了保存原生植物群落的土壤种子库和土壤养分、有机质,在工程正式开工前,需保存施工区表层土壤。

本次对区域内的弃渣场利离表土厚度20cm,对原生草甸资源较好的渣场剥离30Cm厚的草皮,具体剥离厚度需参考现场实际情,兄去进行剥离。

②为了降低工程对原有地表土土壤及植被造成扰动损坏,尽可能最大量的保存和利用原有草甸植被。

先将地表土壤及草皮采用人工或机械的方法完整铲切后存放,在切时将高原草甸连根起切下来,注意主根的完整性,草皮面积较小的铲为40cm×40cm的块状,较大且质量上乘的可以大面积产下作为草皮卷(100cmnX40cm)供工道路边坡生态恢复使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(8)、片石在使用前必须浇水湿润,表面如有泥土、水锈应清洗干净。
交底人
复核人
接收人
2、质量保证措施
(1)、施工材料均要在施工前进行试验,合格后方可使用;
(2)、水泥要有一定的堆放场地,要求堆码时离地30cm以上,上面有遮雨措施,防止水泥受潮变质;
(3)、片石要按规范要求,中部厚度应不小与15cm宽度和长度均不应小于厚度的1.5倍,用作镶面的片石,应选择表面较平整,尺寸较大者,并应加以修整;
四、施工注意事项
1、挡墙应避开雨季施工,严禁雨天施工,并做好施工场地的排水设施,基坑不得受水浸泡,承载力满足设计要求;
2、墙身圬工不宜有水平通缝,墙趾台阶为墙身断面薄弱处,应与墙身同时砌筑,以保证该处强度及稳定性,不得分先后进行贴补施工;
3、为保证挡墙的稳定,弃碴时墙后宜用大块径弃碴堆填3~5.5m厚,若条件允许,墙趾前可用弃碴按1:1.5坡度反压回填,高1~2m,利于排水和弃碴挡墙的安全稳定。
4、基坑开挖后,应通知工程部试验人员进行基底承载力试验。
五、安全、质量保证措施
1、安全质量保证措施
(1பைடு நூலகம்、严格按照〈施工用电规范〉操作,要求由专职电工值班,同时要求持证上岗;
(2)、机械操作严格按〈机械操作规程〉组织施工,有专人操作机械;
(3)、在砌筑高处挡墙时,严禁下面站人,并有一定的防护安全措施;
(3)沉降缝和伸缩缝的设置
在基础以下出现地质情况明显变化时应设置沉降缝,以防由于不均匀下沉引起墙体破坏;伸缩缝用以克服砌体受气温影响引起的张缩而破坏墙体,每隔10m设置一道。沉降缝和伸缩缝的设置均自下而上贯通,宽2cm,上下垂直。缝的两侧抹面,缝中填以沥青麻絮,沥青用建筑沥青,填塞时不得污染墙面,应和砌体同步进行。
技术交底
2013年6月1日编号:13-06-01-1
工程名称
小墁坪进口弃渣场
施工范围
弃渣场挡土墙
交底内容名称
弃渣场挡土墙技术交底
为了保证笔架山隧道和小墁坪隧道弃渣场的正常使用,现结合现场实际情况和设计要求对弃渣场挡墙交底如下:
一、弃碴场弃碴要求
1、弃碴场应“先挡后弃”,在施做完挡碴墙并达到设计强度后,方可进行弃碴;
2、弃碴场弃碴前应先清除碴场范围内原植被及杂物,并迁移出碴场内坟墓等,待弃碴完成后弃碴表面需进行播草籽绿化或复耕处理,于弃碴顶面平整完后,上覆0.4m厚耕植土;
3、弃碴场在清理完毕后,若弃碴场地地面坡度陡于1:5,为防止弃碴滑移,应将弃碴场挖成台阶,台阶宽度不小于5m,以防止弃碴沿原始地表面滑动;
4、当弃碴堆碴过高时,应错台堆弃,每8m留一个平台,平台宽度10m。
4、砌筑施工
5、
(1)基础砌筑
基底为坚硬的岩石时,应先将基底表面清洗、湿润,再坐浆砌筑,基底为土质可直接坐浆砌筑。基底有较大的坑槽或孤立的岩石时,基础应由低向高砌筑,挡墙基础采用三七灰土。
(2)墙身砌筑
每个自然段先砌筑5米墙身试验段,经监理验收合格后方可全段施工。墙身砌筑,应将较大的片石使用于下部,外层与里层片石交错,咬接连成一体,各层砂浆填塞饱满,不得有空洞,各工作层竖缝相互错开,不得贯通,砌石应大面向下,摆放平稳,坐浆砌筑,不得在石块下面用高于砂浆砌缝的小石块支垫,严禁采用先砌筑两侧,中间用小石块填筑,墙身两张皮的错误施工方法。工程间断,不得在工作面摊铺砂浆。
(5)、不同墙身高度之墙顶应顺坡链接,其坡度不得陡于1:1.5。
2、原材料要求
(1)选用硬质材料,抗压强度不小于30Mpa,片石应有两个大致的平面,厚度不小于15cm,宽度不小于厚度的1.5倍。用做镶面的片石,选择表面平整,尺寸较大的片石,表面不平应加以修整,风化石料严禁用作砌筑。
(2)砂浆中所用的水泥、砂和水的质量标准必须符合规范中相应材料的质量标准,砂采用中、粗砂,要过筛,砂浆配比准确。
(4)勾缝
砌筑时外露面预留深约2cm的空缝,备做勾缝之用,砌体隐蔽面砌缝可随砌随刮平,不另勾缝。勾缝采用凸缝,缝宽2cm,宽窄一致,表面平顺美观。
5、砌体的养护
浆砌砌体砂浆初凝后,撒水覆盖养生7-14天,养生期间避免碰撞、振动或承重。
三、排水沟工程
1、碴顶设水沟排地表水,并设置1%的横坡排水;碴场外缘5m外迎水侧应设置截水沟,碴底每隔20m设置纵向透水盲沟,断面图如下:
(2)、挡墙墙身在地面及以上部分每隔2m上下左右梅花型设置泄水孔(墙身15×15cm,墙脚30×30cm)。为防止泄水孔堵塞,应在泄水孔进口处设置反滤层。反滤层可采用砂砾石、无砂混凝土板或无纺布反滤层。
(3)、碴堆坡脚挡墙基础埋深2m,墙高4~10m,挡墙墙身尺寸以直线渐变过渡。
(4)、弃碴底应设置纵向透水盲沟,盲沟挡墙端接挡碴墙泄水孔。当地表水丰富时,应根据情况于挡碴墙墙背设置竖向盲沟,其尺寸间距与纵向盲沟一致。
(3)碴堆坡脚挡土墙采用C20混凝土施工。
3、基坑处理要求
(1)位置准确,平面尺寸达到设计要求(基础埋深不小于1.5m),按设计的基坑宽度画两条边线,基坑两侧要有一定的坡度,确保施工安全。
(2)土质基底必须满足设计地基承载力要求。
(3)石质基底横坡较大时。在较硬的岩石地段做成向内倾斜的台阶状基底。
(4)砂质基底,用水压的方法增加基底的密实度,水量要饱和,直到基底不再下沉为止。
(4)、砂浆搅拌采用机械拌和,严格按照施工配合比拌和,并在现场挂牌施工;
(5)、砌筑片石均采用坐浆施工,要求浆液饱满;
(6)、砂浆拌和采用的材料:砂的要求:不大于5.0mm;机械搅拌时间不应少于3分钟;
(7)基础的承载力要达到设计规定,若在地基较软处处理达到要求后,经项目部质检工程师和监理工程师检查合格后方可砌筑。
二、挡碴墙工程
本弃碴场设置C20混凝土挡碴墙。(挡碴墙断面见下图)
图1挡墙断面尺寸图
H
D
B
Hi
4
1.00
1.25
0.24
6
1.95
2.19
0.43
8
2.85
3.06
0.60
10
3.66
3.85
0.75
表1挡墙尺寸表(m)
1、挡墙构造要求
(1)、碴顶设水沟排地表水,水沟底回填密实,为防止水沟开裂,每隔10m设沉降缝一道,沥青麻筋填塞。为防止碴顶水沟冲刷挡墙基础,水沟下挡墙坡脚设一垂裙,尺寸2.0×1.0×2m(宽×深×长),然后再用M10浆砌片石铺砌,厚30cm。
