微波暗室设计要求说明

微波暗室环境保护要求

微波暗室环境保护要求
微波暗室是用于测试和评估微波器件和系统的设备，其环境保
护要求主要包括以下几个方面：
1. 电磁辐射保护，微波暗室需要具备良好的电磁屏蔽性能，以
防止外部电磁辐射的干扰影响测试结果。

因此，在设计和建造微波
暗室时，需要采用合适的屏蔽材料和技术，确保其内部环境能够有
效地隔离外部电磁辐射。

2. 安全保护，微波暗室内部通常会使用高功率的微波信号进行
测试，因此需要确保设备和人员的安全。

这包括防止电磁辐射对人
体的危害、防止设备短路或过载引发火灾，并且需要在紧急情况下
能够迅速疏散人员。

3. 温度和湿度控制，微波器件的性能受环境温度和湿度的影响，因此微波暗室需要具备良好的温湿度控制系统，确保测试环境的稳
定性和可重复性。

4. 设备保护，微波暗室内通常会安装昂贵的测试设备和仪器，
需要提供良好的环境保护，防止灰尘、湿气或其他污染物对设备造
成损害。

5. 环保要求，在微波暗室的建造和运行过程中，需要符合当地的环保法规和标准，确保不对周围环境造成污染或影响。

综上所述，微波暗室的环境保护要求涉及到电磁辐射保护、安全保护、温湿度控制、设备保护以及环保要求等多个方面，需要在设计、建造和运行过程中综合考虑，以确保测试环境的稳定性和可靠性。

微波暗室分类

微波暗室分类暗室一般分为电波暗室、微波暗室、雷达仿真测试暗室：3M法暗室产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。

整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。

产品性能：1.频率范围：30MHz～18GHz2.吸波材料反射损耗：30MHz～18GHz≥15dB3.3M 法暗室及屏蔽控制室必须按照EN50147-1 进行测试，屏蔽效能至少能满足如下要求：4.归一化场地衰减：3M法暗室可确保在直径为2M的静区内从30MHz 至1GHz 测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992， CISPR16， EN50147-2 的要求。

5M法暗室产品描述:5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。

产品性能：和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

产品性能：2. 按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减 (NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz 和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、 GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。

3. 按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测试。

微波暗室面阵结构设计新方案

０引言
射频仿真系统（ＦＳ是在实验室内不进行真实ＲＳ）
作战，用模拟的手段复现作战环境，利实现各种雷达所处的电磁环境的仿真，而对参与试验的被试系统进从行动态、实时的品质评定。射频仿真系统（ＦＳ的主ＲＳ）体为大型微波暗室，图１所示。如面阵结构是微波暗室的重要组成部分，计及施设
，
，ｎｆｃｕｅｍａｕａｔｒ
ａｓｍｂａｅａｄａｊｓｅｔｆｈｎｅｎｒｙｓｕｔｒｒｒａｙｒｄｃｄｉｅｎｗｄｓｎ，ｒｖｄｎｓｅｌｎｄｕｔｎｏｅａｔｎａａａｔｃｅａｅｇｅｔｕｅｔｅｅｉｐｏｉｉｇａｇｍｔｒｕｌｅｎｈｇ
２１第２第４期００年６卷
２０１０．Ｖｏ．６Ｎｏ．１２４
电机械工程
Ｅｌｃｒｅｔｏ—ＭｅｈｎｃｌｇｎｅｉｇｃａｉａＥｎｉｅｒｎ２５
微波暗室面阵结构设计新方案
周艳阳。王李宁
（京电子技术研究所，江苏南京２０３）南１０９摘
ｇｏｅｅｅｃｏｈｕｔｒｅｉｎｏｉｌｒｐｏｕｔ．ｏｄｒｆｒｎｅｆｒｔｅｆｕｅｄｓｇｆｓｍｉａｒｄｃｓ
Ｋｅｏｄ：ｎｅｎｒｙ；ｃｏａｅａｅｈｎｃｃａｂｒｓ — Ｏｄｕｔｎｅｈｎｓｙｗｒｓａｔｎａａｒｓｍｉｗｖｎｃｏｉｈｍｅ；ｉＤＦａｊｓａｒｘｍｅｔｃａｉｍｍ

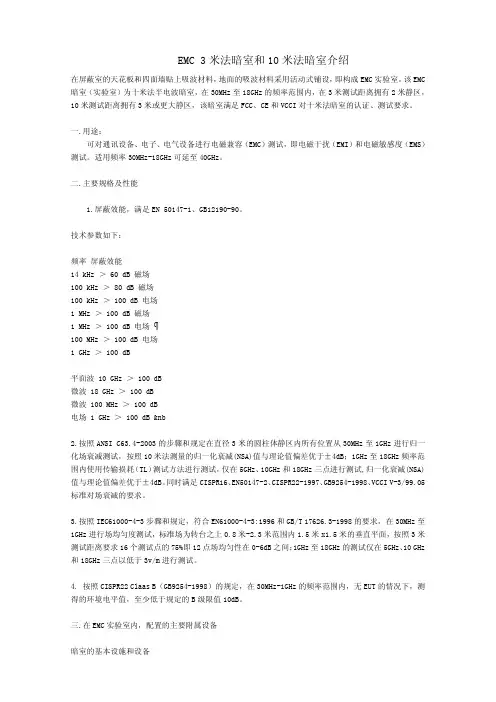

EMC 3米法暗室和10米法暗室介绍

EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。

3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。

微波暗室主流技术参数

微波暗室主流技术参数微波暗室作为一种用于测试和测量微波器件和系统的实验室设备，其主要功能是提供一个低反射、低漏射、低杂散射的环境，以确保测试结果的准确性和可靠性。

下面将介绍微波暗室的主要技术参数。

1. 隔离度：微波暗室的隔离度是指暗室内部与外部环境之间的电磁波的隔离效果。

一般来说，隔离度越高，暗室内部的电磁波干扰越小，测试结果越准确。

微波暗室的隔离度可以通过测量其反射系数和透射系数来评估，通常要求反射系数小于-80dB，透射系数小于-60dB。

2. 频率范围：微波暗室的频率范围是指其能够有效工作的频率范围。

不同的微波暗室有不同的频率范围，一般从几十兆赫兹到几十千兆赫兹不等。

在选择微波暗室时，需要根据实际需求选择适合的频率范围。

3. 尺寸：微波暗室的尺寸是指其内部空间的大小。

尺寸越大，暗室内部可以容纳的测试设备和样品越多，测试的灵活性和多样性也越高。

尺寸一般以立方米为单位进行描述，常见的微波暗室尺寸有0.5立方米、1立方米、2立方米等。

4. 冷却方式：微波暗室内部设备和样品在测试过程中会产生热量，需要进行冷却。

常见的冷却方式有自然风冷和强制风冷两种。

自然风冷是指通过自然对流进行散热，简单可靠但散热效果较差；强制风冷是指通过风扇或风冷装置进行强制冷却，散热效果好但噪音较大。

5. 规格：微波暗室的规格是指其外部结构和设计特点。

常见的规格包括单层暗室、双层暗室和迷宫暗室等。

单层暗室是一种常见的结构，具有较好的隔离效果和较低的成本；双层暗室是在单层暗室的基础上增加了一层反射板，可以提高隔离度；迷宫暗室是一种复杂的结构，具有更高的隔离度和更好的均匀性。

6. 材料：微波暗室的材料是指其外壳和内部结构所采用的材料。

常见的材料有金属材料（如铝、铜、钢等）和吸波材料（如吸波涂料、吸波棉等）。

金属材料具有良好的导电性和屏蔽性能，能够有效抑制外界电磁波的进入；吸波材料能够吸收入射电磁波的能量，减少反射和杂散射。

7. 环境要求：微波暗室在使用过程中需要满足一定的环境要求，以确保测试结果的准确性。

微波暗室设计要求说明

微波暗室设计要求说明
1、主要用途：
模拟自由空间，主要用于天线远、近场测试、分1m法、3m法或10m法。

根据具体使用要求还可定制各种非标暗室。

2、性能指标：
频率范围：30MHz～18GHz
（一）吸波材料反射损耗：30MHz～18GHz≥15dB
（吸波材料采用复合吸波
测试方法按GB12190-90标准
微波暗室内景
（三）归一化场地衰减±4dB，场均匀性0～6dB，多径损耗均匀性±0.25dB内。

3、结构组成：
（一）屏蔽室：
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。

根据用户要求，屏蔽壳体可采用焊接式或拼装式结构均可。

（二）吸波材料：
1、单层铁氧体片：工作频率范围30MHz～1000MHz。

2、锥形含碳海绵吸波材料：锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成，具有较好的阻燃特性。

（三）其它：主要有信号传输板、转台、天线、监控系统等。

微波暗室吸波工程方案设计

微波暗室吸波工程是为了减少或消除微波辐射对周围环境的干扰，以及提高电磁兼容性而设计的。

下面是一个一般的微波暗室吸波工程方案设计：
1. 选择合适的材料：微波暗室通常采用吸波材料来减少微波的反射和散射。

常见的吸波材料包括吸波涂料、金属网格、波纹铁板等。

根据需求和预算选择合适的吸波材料。

2. 设计暗室结构：根据所需的尺寸和功能要求，设计微波暗室的结构。

通常暗室采用金属外壳，内部覆盖吸波材料，以确保微波不会外泄。

3. 布局吸波材料：在暗室内部墙壁、天花板和地板上布置吸波材料，以最大程度地吸收微波能量。

考虑吸波材料的厚度、密度和覆盖范围，确保吸波效果良好。

4. 减少漏洞：确保暗室结构密封，减少漏洞和缝隙，以防止微波的泄露和外部干扰。

5. 安装衰减器：在微波暗室的进出口处安装衰减器，以减少微波信号的传播和外部干扰。

6. 测试和调整：在设计和建造完成后，进行微波暗室的测试和调整，确保其吸波效果符合设计要求。

7. 规范运行：在使用过程中，遵循操作规程，定期检查和维护微波暗室，以确保其长期稳定的吸波效果。

以上是一个一般的微波暗室吸波工程方案设计的步骤。

具体设计方案需要根据实际需求和情况进行调整和优化。

如果有特定的需求或更详细的设计要求，建议咨询专业的电磁兼容性工程师或设计机构。

(整理)天线微波暗室设计方案.

第一部分：天线微波暗室设计方案书一、范围1、主题内容微波暗室性能和屏蔽性能总体方案设计书重点是根据微波暗室技术要求，论证了微波暗室吸波材料的选择、微波暗室性能、暗室屏蔽材料的选用，暗室屏蔽的关键件：门、通风窗、电源滤波器、屏蔽接地等主要问题，并确定最佳方案，以保证微波暗室屏蔽性能、暗室性能达到贵所提出的性能指标。

2、适用范围本设计书适用于微波暗室建设工程，待中标后作为设计依据。

二、引用文件1. GJBz20219-94中华人民共和国国家军用使用标准《军用电磁屏蔽室通用技术要求和检验方法》2.微波暗室技术要求三、微波暗室设计微波暗室，就是从几何上比较对称，建筑空间满足一定要求的房屋中安装吸波材料，使室的各内壁、天棚、地板对于所接收到的电磁波反射甚微，从而较好的模拟自由空间环境，进行室内天线测试的场所。

1、技术要求1.1屏蔽效能（包括所有屏蔽间）1GHz～20GHz ≥100dB20GHz～40GHz ≥80dB1.2暗室性能（屏蔽暗室）工作频率范围: 400MHz～40GHz反射电平: -38dB～-50d B静区的范围: Ø1.2m×1.2m（中心位于暗室长轴中轴线,转台上方）场不均匀性: 横向≤±0.3 dB纵向≤±2 dB交叉极化率：－25 dB2、设计微波暗室的基本思路随着天线技术的发展，天线测试技术也随着发展。

就天线方向图测试方法来说，以往人们熟知的方法是室外场地远场测试。

但由于微波吸收材料技术和计算机的飞跃发展，以及其他学科，如全息照相技术的成熟，方向图测试技术从室外场地测试发展到相互竞争又相互补充的多种测试方法。

由以往的室外测试逐渐转为室内测试为主，室外测试为辅。

近年来大量微波暗室建成使用，就是鲜明的标志。

国内已建成微波暗室80多个，有些正在筹建中，而国外建成的微波暗室超过400多个。

3、微波暗室尺寸确定准则微波暗室的几何尺寸和微波暗室的性能与里面的实验产品类型有关。

天线微波暗室设计方案

第一部分：天线微波暗室设计方案书一、范围1、主题内容微波暗室性能和屏蔽性能总体方案设计书重点是根据微波暗室技术要求，论证了微波暗室吸波材料的选择、微波暗室性能、暗室屏蔽材料的选用，暗室屏蔽的关键件：门、通风窗、电源滤波器、屏蔽接地等主要问题，并确定最佳方案，以保证微波暗室屏蔽性能、暗室性能达到贵所提出的性能指标。

2、适用范围本设计书适用于微波暗室建设工程，待中标后作为设计依据。

二、引用文件1. GJBz20219-94中华人民共和国国家军用使用标准《军用电磁屏蔽室通用技术要求和检验方法》2.微波暗室技术要求三、微波暗室设计微波暗室，就是从几何上比较对称，建筑空间满足一定要求的房屋中安装吸波材料，使室的各内壁、天棚、地板对于所接收到的电磁波反射甚微，从而较好的模拟自由空间环境，进行室内天线测试的场所。

1、技术要求1.1屏蔽效能（包括所有屏蔽间）1GHz～20GHz ≥100dB20GHz～40GHz ≥80dB1.2暗室性能（屏蔽暗室）工作频率范围: 400MHz～40GHz反射电平: -38dB～-50d B静区的范围: Ø1.2m×1.2m（中心位于暗室长轴中轴线,转台上方）场不均匀性: 横向≤±0.3 dB纵向≤±2 dB交叉极化率：－25 dB2、设计微波暗室的基本思路随着天线技术的发展，天线测试技术也随着发展。

就天线方向图测试方法来说，以往人们熟知的方法是室外场地远场测试。

但由于微波吸收材料技术和计算机的飞跃发展，以及其他学科，如全息照相技术的成熟，方向图测试技术从室外场地测试发展到相互竞争又相互补充的多种测试方法。

由以往的室外测试逐渐转为室内测试为主，室外测试为辅。

近年来大量微波暗室建成使用，就是鲜明的标志。

国内已建成微波暗室80多个，有些正在筹建中，而国外建成的微波暗室超过400多个。

3、微波暗室尺寸确定准则微波暗室的几何尺寸和微波暗室的性能与里面的实验产品类型有关。

天线微波暗室项目设计方案

天线微波暗室项目设计方案一、项目概述二、暗室结构设计1.外部结构设计：暗室外部结构采用金属屏蔽结构，以确保外界信号不会干扰到实验中的测量结果。

采用漏盖屏蔽结构，以便将外部信号波反射回源端并导入负载端进行吸收。

2.内部结构设计：暗室内部采用球面设计，以确保天线和测量仪器的信号都能够集中在一个点上。

球面内涂覆高吸收率的吸波材料，以降低天线辐射的反射和散射。

三、吸收材料选择吸波材料是天线微波暗室中的核心材料，对暗室性能有着重要影响。

常用的吸波材料有碳基吸波材料、金属负载聚合物吸波材料和磁性导体吸波材料等。

根据实际需要选择合适的吸波材料，并根据天线工作频段选择相应的吸波材料的满足频率。

四、内部设备布局1.天线安装：天线安装在暗室球面的中心位置上，以确保信号发射和接收的准确性。

2.测量仪器安装：根据实际需要，将测量仪器安装在暗室内，以方便进行天线的性能测试和分析。

3.辅助设备安装：根据实际需要，安装辅助设备，如功率放大器、信号发生器等。

五、安全措施1.防雷保护：暗室设计应考虑到防雷措施，采取避雷针和接地等措施，以保护设备和人员的安全。

2.防火措施：暗室应设置火灾报警器、灭火设备等，以确保设备和人员在发生火灾时能够及时采取措施。

3.电磁辐射安全：暗室设计应符合电磁辐射安全标准，例如设置防护门、导波管等，以减少对周围环境和人员的辐射。

六、项目实施1.设计与制造：按照上述方案进行暗室的结构设计，并根据需要选择合适的吸波材料，进行制造。

2.安装调试：完成暗室的制造后，根据设计要求进行安装和调试，确保暗室各设备和吸波材料正常工作。

3.测试验证：在安装调试完成后，进行天线的性能测试和验证，以确保暗室设计的可行性和效果是否符合预期。

七、总结通过天线微波暗室的设计方案，可以保障天线的发射和接收性能以及天线的辐射特性的测试。

设计方案中需要考虑暗室的结构、吸波材料的选择、内部设备布局以及安全措施等方面，以保障实验数据的准确性和人员的安全。

微波暗室吸波工程方案设计

微波暗室吸波工程方案设计微波暗室吸波工程方案设计主要涉及到暗室的尺寸、房间的结构、吸波材料的选取、静区的大小、电磁屏蔽等方面的关键技术。

一、暗室尺寸和结构暗室的尺寸和结构需要根据实际需求进行设计。

一般来说，暗室应足够大，以容纳待测设备和其他必要的辅助设备。

同时，暗室的内部结构也需要进行精心设计，以确保微波信号的传播和接收不受干扰。

二、吸波材料选取吸波材料是微波暗室设计中非常重要的一个方面。

吸波材料可以吸收或衰减微波信号，从而减少电磁干扰。

在选取吸波材料时，需要考虑材料的性能参数，如吸收率、频率范围、耐温性等。

同时，还需要考虑材料的安装和固定方式，以确保其在暗室中发挥最佳效果。

三、静区大小静区是指暗室内没有电磁干扰的区域。

在方案设计中，需要根据实际需求确定静区的位置和大小。

一般来说，静区应足够大，以容纳待测设备和操作人员。

同时，还需要采取措施，如使用吸波材料、电磁屏蔽等，以减少电磁干扰对静区的影响。

四、电磁屏蔽电磁屏蔽是微波暗室设计中非常重要的一项技术。

它可以通过抑制电磁波的传播，减少外界电磁干扰对暗室内测试结果的影响。

在方案设计中，需要考虑如何设置电磁屏蔽装置，如屏蔽门、屏蔽墙等，以确保其效果最佳。

五、其他考虑因素除了以上几个方面，还需要考虑以下因素：1.通风和空调系统：由于微波暗室需要长时间运行，因此需要设计良好的通风和空调系统，以确保暗室内的温度和湿度保持稳定。

2.安全措施：由于微波暗室内存在高电压和大电流，因此需要采取一系列安全措施，如设置安全警示标志、配备灭火器等，以确保操作人员的安全。

3.辅助设备：在方案设计中，还需要考虑一些辅助设备的选取和安装，如电源、信号发生器、接收器等。

这些设备需要与暗室内的主体设备配合使用，以确保测试结果的准确性和可靠性。

总之，微波暗室吸波工程方案设计是一项非常复杂的工作，需要考虑多个方面的因素。

只有经过精心设计和严格施工，才能确保微波暗室能够满足实际需求并发挥最佳效果。

微波暗室吸波工程方案设计

附录1一、技术规范及要求. (3)1. 工程简介. (3)1.1 项目名称. (3)1.2 工程地点. (3)1.3 工程概况. (3)2. 微波暗室组成及技术指标. (3)2.1 组成. (3)2.2 技术指标. (3)3. 现场施工条件需求. (3)4. 工程质量、保修期、工期方面的承诺. (3)二、微波暗室方案设计. (5)1. 微波暗室设计依据. (5)2. 微波暗室吸波工程方案设计. (5)2.1 吸波材料技术性能指标 (5)2.2 微波暗室吸波材料布置及安装设计. (8)2.2.1 执行标准及依据. (8)2.2.2 吸波材料布局. (9)2.2.3 吸波材料安装. (9)2.2.4 特殊部位吸波处理. (10)3. 基本布局及配套分系统方案设计. (10)3.1 微波暗室结构方案设计. (10)3.1.1.1 基本布局及配套分系统. (11)4. 结论. (14)5. 暗室项目配置清单. (15)三、暗室设计计算分析. (16)1. 计算输入条件. (16)2. 吸波墙受到的雷达辐射功率计算方法. (16)2.1 近场法. (16)2.2 远场法. (16)2.3 暗室所承载功率密度. (17)四、暗室性能测试及验收. (18)1. 耐功率检测. (18)2. 消防、配电、监视、通风等验收. (18)技术规范及要求1. 工程简介1.1项目名称：微波暗室1.2工程地点：泰州市1.3工程概况：在大楼内建造一座无反射环境保障的雷达辐射测试负载的微波暗室，暗室净空尺寸为：32m （长）x 16m （宽）x 8.5m （高）2. 微波暗室组成及技术指标2.1组成微波暗室主体主要由吸波背架、彩钢板、吸波材料、配电、照明系统、通风系统、视频监控系统、火警与消防、接地系统及相关电缆布线等主要部分组成。

暗室门尺寸：1m x 2m 旋转门一樘、2.0 mx 2.0m平移门一樘。

2.2技术指标1）雷达最大辐射功率40KV y占空比为25%2）测试要求：X波段雷达天线尺寸1.0米，天线增益40dB,畐寸瓣电平-20dB3）工作频段：8〜12GHz4）吸波材料：角锥型吸波材料，高度0.5米、1.0米；氧指数大于60; 1.0米材料开孔后加风机功率承载能力大于15kw/m2;材料性能稳定；3. 现场施工条件需求3.1供电等能正常使用。

微波暗室设计方案

微波暗室设计方案
微波暗室设计方案
微波暗室是进行微波信号测试和研究的重要设备，其设计方案应考虑到隔绝外界干扰、阻碍内部信号泄漏和提供合适的测试环境等因素。

以下是一个针对微波暗室的设计方案。

1. 暗室外部结构：
暗室外部结构应采用金属材料制作，如铝板或铜板。

外壁应进行导电接地处理，以便隔离外界的电磁波干扰。

暗室的门应采用极好的密封结构，杜绝信号泄漏和外界噪声的进入。

2. 暗室内部结构：
暗室内部应采用吸波材料覆盖，以吸收外部信号的干扰，减小反射。

吸波材料宜选择射频吸波材料，比如金属网或石墨导电涂层。

吸波材料的厚度和覆盖面积应根据实际需求进行设计。

3. 微波暗室地面：
微波暗室的地面应铺设射频吸波材料，以避免信号反射和干扰，提供良好的工作环境。

同时，每块吸波材料之间应严密接触，以保证信号的完全吸收。

4. 吸收波导：
暗室内的吸波材料通常不能完全吸收微波信号，为了避免信号的反射和漏出，应在暗室内部设置吸收波导。

吸收波导用于引导信号彻底吸收并且减少其泄漏。

5. 视窗和门的设计：
暗室内应设计有观察窗和进出暗室的门。

观察窗应采用射频透明的材料，如玻璃纤维，以便对内部测试过程进行观察。

而门则需要具备良好的密封性能，能够有效阻止信号泄漏和外界噪声的进入。

以上是一个关于微波暗室设计方案的简要介绍。

在实际的设计过程中，需结合具体的实际需求和技术要求，进行详细的设计和材料选择。

只有在全面考虑各方面因素的基础上，才能设计出符合要求且高性能的微波暗室。

3m法电波暗室及控制室一间

附件1项目需求及技术要求13米法电波暗室一套以及本项目所需技术设备的采购、运输、设计、安装、调试、检验、检定、校准以及售后服务等全部相关工作。

2、总体要求2.1 暗室须满足的基本要求本3米法半/全电波暗室可进行10kHz～40GHz频率范围内的EMC测试，本项目应满足开展低压电器、工科医设备（ISM）、信息技术设备（ITE）、家用电器、电气照明、音视频产品、电视广播设备、汽车零部件、无线通信设备以及电力系统设备等各种产品全部EMC测试工作的要求。

该暗室主体及附属装置需经甲方认可的第三方权威机构测试校准合格，其技术指标必须符合相关国际和国家现行标准，并满足CNAS认可的要求。

2.2 项目须满足的标准要求电波暗室的设计和制造必须符合以下标准的最新版本。

电波暗室的屏蔽效能应符合标准EN50147-1（GB/T12190 ）的要求。

电波暗室的归一化场地衰减应符合标准ANSI C63.4、CISPR16-1-4、GB/T6113.104的要求。

电波暗室的场均匀性应符合标准IEC61000-4-3 、EN61000-4-3的要求。

电波暗室的场地电压驻波比应符合标准CISPR16-1-4 、CISPR16-2-3的要求。

电波暗室的环境噪声应符合标准CISPR22（GB9254）、CISPR11的要求。

电磁兼容项目可以完成以下国际国内现行最新标准的测试：CISPR11（GB 4824）《工业、科学和医疗射频设备射频干扰特性的测量方法和极限》CISPR13 （GB 13837）《声音和电视接收机的射频干扰特性的测量方法和极限值》CISPR14-1 （GB 4343.1）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；发射》CISPR14-2（GB 4343.2）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；抗扰度》CISPR15 （GB 17743）《电气照明和类似设备的无线电骚扰特性限值和测量方法》CISPR16 （GB/T 6113）《射频干扰测量装置和测量方法的规范》CISPR17（GB 7343）《无源无线电干扰滤波器和抑制元件抑制特性的测量方法》CISPR19（GB/T 16607）《微波炉在1GHz以上辐射干扰测量方法》CISPR20（GB/T 9383）《声音和电视广播接收机及有关设备抗扰度限值和测量方法》CISPR22（GB 9254）《信息技术设备的射频干扰特性测量方法和极限值》CISPR24（GB 17618）《信息技术设备的抗扰度限值及测量方法》CISPR25（GB 18655）《车辆、船只或相关设备中接收器的无线电干扰性能限值和测试方法》IEC61000-4-3（ GB/T17626.3）《电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626 《电磁兼容试验和测量技术》GB/G 17619 《机动车电子电器组件的电磁辐射抗扰性限值和测量方法》ISO11452、ISO7637 、IEC 61547 /EN 61547、IEC60945 、IEC 60947-2（GB14048.2）、GJB151A (MIL-STD-461D) 、GJB152A (MIL-STD-462D)、CISPR publication 17、GR-1089-Core、CISPR/A/710 FDIS、MIL-STD 220A等。

ieee 微波暗室标准

ieee 微波暗室标准
摘要：
1.微波暗室简介
2.微波暗室的标准要求
3.微波暗室的实际应用
4.我国微波暗室标准发展
5.总结
正文：
微波暗室，顾名思义，是一个可以阻止电磁波传播的封闭空间。

它在科学研究、电磁兼容性（EMC）测试、无线通信等领域具有广泛的应用。

在这样的环境中，可以有效地消除外部电磁干扰，确保测试结果的准确性和可靠性。

微波暗室的标准要求主要包括以下几个方面：
1.屏蔽效能：微波暗室的屏蔽效能应达到一定的指标，以保证内部电磁场与外部电磁场之间的隔离。

常用的屏蔽材料有金属纤维布、金属板等。

2.吸波材料：为了消除内部反射带来的影响，微波暗室内部需要涂覆吸波材料。

常用的吸波材料有泡沫、碳纤维等。

3.测试设备：微波暗室应配备相应的测试设备，如频谱分析仪、示波器等，以便对电磁信号进行实时监测和分析。

4.环境条件：微波暗室应具备恒温、恒湿等环境条件，以保证测试的稳定性。

微波暗室在我国的研究和应用已取得了显著成果。

近年来，我国微波暗室
标准也得到了不断完善和发展。

例如，我国发布了GB/T 21431-2007《建筑物防雷装置检测技术规范》等系列微波暗室相关标准，为我国微波暗室行业的发展提供了有力保障。

总之，微波暗室作为一种高度专业化的实验室，其在科学研究和实际应用中的重要性不言而喻。

未来，随着科技的进步和需求的提高，微波暗室将在更多领域发挥更大的作用。

微波暗室

暗室设计——前期·准备制作人：XXXX目录暗室简介暗室设计准则吸波材料的选取暗室的工艺设计其他事项暗室简介暗室又称电波暗室，有的暗室又被称为微波暗室、无反射室等。

暗室的作用就是防止外来电磁波的干扰，使测量活动不受外界电磁环境的影响，防止测试信号向外辐射形成干扰源，污染电磁环境，对其它电子设备造成干扰。

暗室简介⏹一般电波暗室可分为：电磁兼容测试电波暗室和天线测试电波暗室。

◆电磁兼容测试电波暗室主要替代开阔场，是进行电磁兼容测试的场所，按标准要求一般设计为半电波暗室，暗室除地面外其它五面粘贴吸波材料，地面为反射金属板。

其特点是频率范围宽，国际标准一般规定频率范围为30MHz～1GHz目前大多都做到30MHz～18GHz，军用标准频率范围为30MHz～40GHz，主要指标有：屏蔽效能、场地均匀性，归一化场地衰减和传输损耗等。

电磁兼容测试电波暗室又分为3米法、10米法和5米法标准电波暗室，各公司、企业或检测机构可根据自己的资金情况、可利用土地面积、常用测试对象尺寸，选择适合的电波暗室，没有必要照抄其他单位模式。

◆天线测试电波暗室模拟的是自由空间电磁环境，电波暗室六面体全部粘贴吸波材料，在主反射区粘贴比其它区域吸波性能更优质的吸波材料。

适合在电波暗室内测试的天线一般都在微波频段，所以天线测试电波暗室又被称为微波暗室。

在理想状态下暗室各个方向都应无电磁波反射，这是建造天线测试电波暗室的原则。

虽然无论设计的多么合理，建造的多么完善和优质，各个方向一点都没有电磁波反射显然是做不到的。

因此设计天线测试暗室时，首先根据被测天线的有效尺寸，频率范围，天线特性设计一个静区，静区内的电磁环境应符合被测天线测试的需要。

暗室设计准则☐常用暗室技术要求简述电磁兼容测试电波暗室电磁兼容测试电波暗室技术要求在国际标准、军用标准中具有明确的要求。

特别是在国际电磁兼容暗室标准中其技术要求、测试方法都已明确规定。

下面一些技术要求供读者参考：1) 电磁屏蔽性能频率范围屏蔽效能14KHz～1MHz≥60dB1MHz～1000MHz ≥90dB1GHz～18GHz(40GHz) ≥80dB2) 场地均匀性在1.5m×1.5m假想垂直平面上75%的场强幅值偏差应在0dB～＋6dB之间。

微波暗室作业指导书

微波暗室作业指导书1.暗室参数微波暗室的电性能指标主要由静区的特征来表征。

静区的特性又以静区的大小、静区内的最大反射电平、交叉极化度、场均匀性、路径损耗、固有雷达截面、工作频率范围等指标来描述。

影响微波暗室性能指标的因素是多元化的，也是很复杂的。

在利用光线发射法和能量物理法对暗室性能进行仿真计算时，需要考虑电波的传输去耦，极化去耦，标准天线的方向图因素，吸波材料本身的垂直入射性能和斜入射性能，多次反射等影响。

但在实际的工程设计过程中，往往以吸波材料的性能作为暗室性能的关键决定因素。

1)交叉极化度：由于暗室结构的不严格对称、吸波材料对各种极化波吸收的不一致性以及暗室测试系统等因素使电波在暗室传播过程中产生极化不纯的现象。

如果待测试天线与发射天线的极化面正交和平行时，所测试场强之比小于-25dB，就认为交叉极化度满足要求。

2)多路径损耗：路径损耗不均匀会使电磁波的极化面旋转，如果以来波方向旋转待测试天线，接收信号的起伏不超过±0.25 dB，就可忽略多路径损耗。

3)场均匀性：在暗室静区，沿轴移动待测试天线，要求起伏不超±2dB；在静区的截面上，横向和上下移动待测天线，要求接收信号起伏不超过±0.25 dB。

2.天线测量的误差1)有限测试距离所引起的误差。

设待测的是平面天线，接收的来波沿其主波束的轴向。

若测试距离大小，由待测天线之不同部位所接受的场不能相同，因此具有平方根律相位差。

若待测天线恰位于源天线远场区的边界2D2/λ，其口径边缘与相位中心的场存在22.5度的相位差.若测试距离加倍，在相位差减半。

对于测量中等旁瓣电平的天线，距离2D2/λ通常已经足够，测出的增益约偏小0.06dB。

测试距离缩短会使测量误差迅速增大，旁瓣会与主波束合并成肩台式，甚至合为一体。

通常0.25 dB的锥销使测出的增益降低约为0.1 dB，并造成近旁瓣的些许误差。

2)反射。

直射波受从周围物体反射的干涉，在测试区域形成场的变化，由于该波波程差作为位置的函数而迅速变化，使起伏的长度属于波长的数量级。

多探头微波暗室(含标准天线)需求参数公示

多探头微波暗室（含标准天线）需求参数公示一、技术标准（一）具体技术指标要求1、外边界尺寸：1.8m（宽）×1.10m（厚）×1.95m（高）2、屏蔽壳体内切圆直径：1.75m3、静区中心到测量天线口径的距离R：800mm4、屏蔽性能≥70dB5、内表面电磁波吸波材料处理：20cm高性能尖劈吸波材料6、箱体内整装测量天线：10对正交右旋和左旋圆极化探头天线测量天线性能（1~2.5GHz）射频端口VSWR：≤1.5dB右旋圆极化椭圆度轴比：≤1.5dB7、一维转台：负重20kg，0.5°分辨率8、低介电常数待测物件支撑平台9、被测终端支架10、屏蔽门：50cm（宽）×50cm（高）手动门11、有效测试区域：250mm直径×250mm高柱形区域12、系统工作频率范围：1.0GHz~2.7GHz13、系统测量精度估算：路径最大标准误差：±0.5dB测试区最大反射干扰：±0.25dB最大被测检件摆放和缆线干扰：±0.5dB允许测量仪表读数误差：±0.5dB测量系统总误差：±0.9dB(K=2);±1.75dB（最大可能误差）14、标准天线性能型号：右旋圆极化：RA1225RH/左旋圆极化：RA1225LH 尺寸：182mm*182mm*104mm频段：1.1 GHz-2.5 GHz轴比：≤1.3dB重量：<0.5 kg法向增益：≥3dBi输入阻抗：50 Ω（二）配置单— 2 —（三）实施人员要求相关专业人员实施安装。

（四）生产及安装调试等要求1、供方负责本项目所需设备的运输、安装、调试、测试等，设备到达用户所在地后，5天内供方须组织专业队伍进行安装调试作业，并自带安装调试所需全部工具，安装调试作业包括硬件的安装调试以及软件安装服务，安装所需的所有费用由供方承担，直至通过验收；2、设备安装调试完毕后，供方应向需方提交第三方检测机构开具的设备计量证书。

微波暗室技术配置

微波暗室技术配置一、基本要求通过采取屏蔽措施,有效衰减周围环境中的电磁干扰，也避免室内测试电磁场对周围环境的辐射。

同时吸波材料用于微波暗室的顶面、地面及墙面部位的安装和铺放，以获得合格的电磁测试环境。

总体性能满足天线近场测试的技术要求。

二、暗室尺寸与布局暗室布局如图1所示：暗室屏蔽净空尺寸:41. 3m(L) X38. Om(W) X22. 8m(H)(其中0. 5m在零标高以下)。
