船舶常识
船舶常识
TRANSVERSE SECTIONNS
PORT STERN BOW
STBD
二.船舶主要标志 Two . Shipping main mark
在船体外表面有各种标志，主要有： There are all kinds of sign outside the hull surface, mainly include: 吃水标志 Draft marks 船舶的吃水标志（DRAFT MARK)叫水尺。它绘在船首.尾及船中两侧船 壳上，俗称六面水尺。 The ship's DRAFT marks (DRAFT MARK) called DRAFT. It draw at the end of the bow. And on both sides of the ship hull, commonly known as the six sides draft. 水尺采用米制，用阿拉伯数字标绘；采用英制水尺时，采用阿拉伯数字 或罗马数字。字高.字间距.水尺读法如下图。 Draft survey USES the metric system, use Arabic numerals plot; Using English draft, will use the Arabic numerals or Roman numerals. Word. Word spacing. Draft law the diagram below.
船舶主尺度比是表示船体几何形状特征的重要参数，其大小与船舶的航 海性能有密切关系。常用的有如下： Ship principal dimensions than is one of the important parameters of said hull geometry features, its size and ship navigation performance there is a close relationship. Commonly used are as follows: 1）长宽比L/B—与快速性和航向稳定性有关 The aspect ratio L/B, is associated with rapidity and stability of 2）宽度吃水比B/d---与稳性，横摇周期，耐波性，快速性有关 The width of the draft ratio B/d - and stability, rolling period, seakeeping and quickness 3）型深吃水比D/d---与稳性，抗沉性有关 Type deep-draft ratio D/D - and stability, resistance to sink 4）船长型深比L/D---与船体强度有关 The captain type depth ratio L/D - related to the intensity of the hull 5）船长吃水比L/d---与船舶操纵性有关 The captain of the draft ratio L/d - linked to the ship's maneuverability

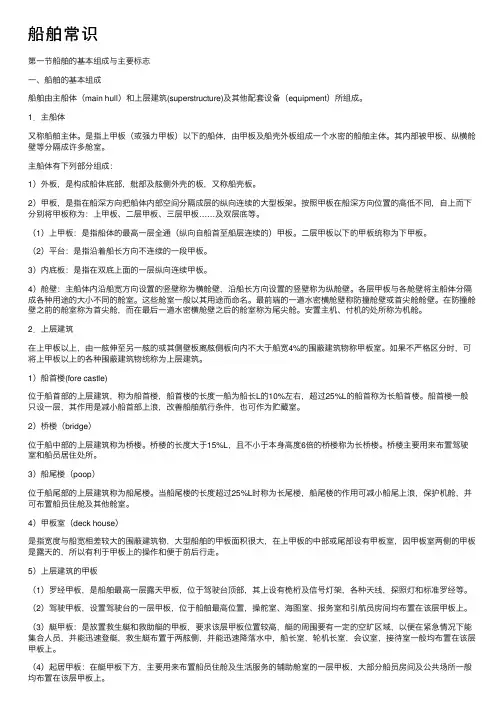

船舶常识——精选推荐
船舶常识第⼀节船舶的基本组成与主要标志⼀、船舶的基本组成船舶由主船体（main hull）和上层建筑(superstructure)及其他配套设备（equipment）所组成。
1．主船体⼜称船舶主体。
是指上甲板（或强⼒甲板）以下的船体，由甲板及船壳外板组成⼀个⽔密的船舶主体。
其内部被甲板、纵横舱壁等分隔成许多舱室。
主船体有下列部分组成：1）外板，是构成船体底部，舭部及舷侧外壳的板，⼜称船壳板。
2）甲板，是指在船深⽅向把船体内部空间分隔成层的纵向连续的⼤型板架。
按照甲板在船深⽅向位置的⾼低不同，⾃上⽽下分别将甲板称为：上甲板、⼆层甲板、三层甲板……及双层底等。
（1）上甲板：是指船体的最⾼⼀层全通（纵向⾃船⾸⾄船层连续的）甲板。
⼆层甲板以下的甲板统称为下甲板。
（2）平台：是指沿着船长⽅向不连续的⼀段甲板。
3）内底板：是指在双底上⾯的⼀层纵向连续甲板。
4）舱壁：主船体内沿船宽⽅向设置的竖壁称为横舱壁，沿船长⽅向设置的竖壁称为纵舱壁。
各层甲板与各舱壁将主船体分隔成各种⽤途的⼤⼩不同的舱室。
这些舱室⼀般以其⽤途⽽命名。
最前端的⼀道⽔密横舱壁称防撞舱壁或⾸尖舱舱壁。
在防撞舱壁之前的舱室称为⾸尖舱，⽽在最后⼀道⽔密横舱壁之后的舱室称为尾尖舱。
安置主机、付机的处所称为机舱。
2．上层建筑在上甲板以上，由⼀舷伸⾄另⼀舷的或其侧壁板离舷侧板向内不⼤于船宽4%的围蔽建筑物称甲板室。
如果不严格区分时，可将上甲板以上的各种围蔽建筑物统称为上层建筑。
1）船⾸楼(fore castle)位于船⾸部的上层建筑，称为船⾸楼，船⾸楼的长度⼀船为船长L的10%左右，超过25%L的船⾸称为长船⾸楼。
船⾸楼⼀般只设⼀层，其作⽤是减⼩船⾸部上浪，改善船舶航⾏条件，也可作为贮藏室。
2）桥楼（bridge）位于船中部的上层建筑称为桥楼。
桥楼的长度⼤于15%L，且不⼩于本⾝⾼度6倍的桥楼称为长桥楼。
桥楼主要⽤来布置驾驶室和船员居住处所。
3）船尾楼（poop）位于船尾部的上层建筑称为船尾楼。

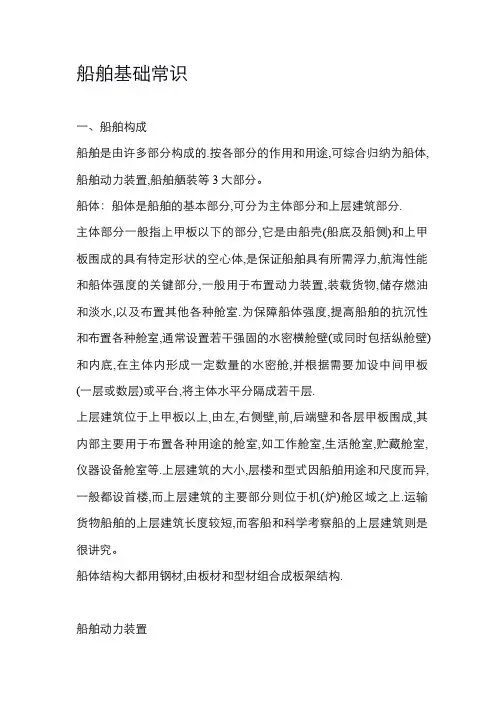

船舶基础常识
船舶基础常识一、船舶构成船舶是由许多部分构成的.按各部分的作用和用途,可综合归纳为船体,船舶动力装置,船舶舾装等3大部分。
船体：船体是船舶的基本部分,可分为主体部分和上层建筑部分.主体部分一般指上甲板以下的部分,它是由船壳(船底及船侧)和上甲板围成的具有特定形状的空心体,是保证船舶具有所需浮力,航海性能和船体强度的关键部分,一般用于布置动力装置,装载货物,储存燃油和淡水,以及布置其他各种舱室.为保障船体强度,提高船舶的抗沉性和布置各种舱室,通常设置若干强固的水密横舱壁(或同时包括纵舱壁)和内底,在主体内形成一定数量的水密舱,并根据需要加设中间甲板(一层或数层)或平台,将主体水平分隔成若干层.上层建筑位于上甲板以上,由左,右侧壁,前,后端壁和各层甲板围成,其内部主要用于布置各种用途的舱室,如工作舱室,生活舱室,贮藏舱室,仪器设备舱室等.上层建筑的大小,层楼和型式因船舶用途和尺度而异,一般都设首楼,而上层建筑的主要部分则位于机(炉)舱区域之上.运输货物船舶的上层建筑长度较短,而客船和科学考察船的上层建筑则是很讲究。
船体结构大都用钢材,由板材和型材组合成板架结构.船舶动力装置船舶动力装置包括:推进装置——主机经减速装置,传动轴系以驱动推进器（螺旋桨是主要的型式);为推进装置的运行服务的辅助机械设备和系统,如燃油泵,滑油泵,冷却水水泵,加热器,过滤器,冷却器等;船舶电站(发电机,配电板等),它为船舶的甲板机械,机舱内的辅助机械和船上照明等提供电力;其他辅助机械和设备,如锅炉,压气机(和空气瓶),船舶各系统的泵,起重机械设备,维修机床等(它们并不全是为主机服务的).通常把主机(及锅炉)以外的机械统称为辅机.船舶舾装和其他装备：船舶舾装包括舱室内装结构(内壁,天花板,地板等),家具和生活设施(炊事,卫生等),涂装和油漆,门窗,梯和栏杆,桅杆,舱口盖等.船舶的其他装置和设备中,除推进装置外,还有:①锚设备与系泊设备;②舵设备与操舵装置;③救生设备(救生衣,救生筏,救生艇及其收放装置);④消防设备(探火和灭火设备与系统);⑤船内外通信设备(船内电话,无线电台);⑥照明设备;⑦信号设备(号灯,号旗等);⑧导航设备(雷达,各种定位仪,测探仪,计程仪等);⑨起货设备;⑩通风,空调和冷藏设备(食品库和冷藏货舱用);海水和生活用淡水系统;压载水系统;液体舱的测深系统和透气系统;舱底水疏干系统;船舶电气设备,包括电缆,电气控制板(箱),蓄电池,变压器和变流机等.船舶设备中的照明,通信,信号,导航等设备也可归入电气设备;其他特殊设备(依船舶的特殊需要而定).二、船舶分类船舶分类方法很多,可按用途,航行状态,船体数目,推进动力,推进器等分类.按用途分类这种分类方法最常用,可分为军用和民用船舶两大类。
船舶常识知识点总结
船舶常识知识点总结一、船舶基本结构1. 船舶的分类根据用途和功能的不同，船舶可以分为货船、客船、渔船、军舰等不同种类。
2. 船舶的主要部件船舶主要部件包括船体、发动机、推进系统、甲板设备、舱室、舵、锚等。
这些部件组成了船舶的基本结构。
3. 船舶的尺寸船舶的尺寸通常用长度、宽度和吃水等指标来描述，这些指标可以直接影响着船舶的性能和载重能力。
二、船舶的操纵与驾驶1. 航行规则航行规则是指在海上航行时应当遵守的规则，包括避船规则、航行信号规则等，这些规则是确保船舶安全航行的重要规定。
2. 船舶驾驶技术船舶驾驶技术包括船舶操纵、导航、海上通信、气象判断等方面的技术内容。
三、船舶的安全知识1. 船舶安全管理船舶安全管理包括船舶的设计、建造、维护、操作等各个环节，目的是确保船舶的安全航行。
2. 应急处理船舶在海上航行中可能会遇到各种突发情况，如火灾、漏水等，船员需要掌握相应的应急处理技能，确保船舶和船员的安全。
四、船舶的航海仪器1. GPS导航系统GPS导航系统是现代船舶上常见的导航设备，通过卫星信号定位船舶的位置，帮助航行员确定船舶的航向、航速、位置等信息。
2. 海图海图是航海用的地图，标明了海上的地形、水深、航行标志等信息，是船舶航行中重要的参考资料。
3. 船用雷达船用雷达可以探测船舶周围的目标，帮助船员避开障碍物和其他船只，确保船舶的安全航行。
以上所述是关于船舶常识的一些知识点总结，希望对大家了解船舶有所帮助。
在海上航行中，船员需要熟悉船舶的基础知识，掌握船舶的操纵技术，保持船舶的安全，同时也需要不断学习更新的船舶知识，提高自身的航海技能。
船舶作为重要的交通工具，其安全航行关乎着人们的生命财产安全以及国家的利益，因此船舶的安全工作显得尤为重要，希望大家能够加强对船舶知识的学习，共同努力为航海事业做出更大的贡献。
第一章船舶常识ppt课件
2024/3/27
第一章 船舶常识
2
1)船底：有单层底和双层底两种，由舭部过度至舷 侧。
2)舷侧
2024/3/27
第一章 船舶常识
构成船底、舷 侧及舭部外壳 的板，通常称 船舶外板，俗 称船壳板。
3
3)甲板： 上甲板：为船体的最高一层全通甲板，又称上层连续甲板。其它各层 甲板统称为下甲板。
平台甲板：为沿船长方向布置并不计入船体总纵强度的不连续甲板， 如舵机间甲板即为平台甲板。
2024/3/27
第一章 船舶常识
21
2)船型尺度
是《钢质海船入级与建造规范》中定义的尺度，又称型 尺度或主尺度。在一些主要的船舶图纸上均使用和标注 这种尺度，且用于计算船舶稳性、吃水差、干舷高度、 水对船舶的阻力和船体系数等，故又称为计算尺度、理 论尺度。船型尺度包括：
(1)船长L
指沿夏季载重线，由首柱前缘量至尾柱后缘的长度，对 无尾柱的船舶，则由首柱前缘量至舵杆中心线的长度， 但均不得小于夏季载重线总长的96%，且不必大于97%。 船长又称垂线间长。
2024/3/27
第一章 船舶常识
28
第三节 船舶种类与特点
一、客船
载客超过12人者均为客船，通常多为定期定线航行。特点 是具有多层甲板的高大上层建筑，具有较好的抗沉性，且 船速较高，并设有减摇装置，安全设备与生活设施齐全。 按载客的性质不同，客船有以下几种： 1.全客船(包括短途高速客船) 2.客货船 3.货客船 4.客滚船：指具有滚装装货处所或特种处所的客船。其结 构特点与滚装船类似。 客船如下图所示：
2024/3/27
第一章 船舶常识
29
1.全客船(包括短途高速客船)
30
2.客货船
第一章船舶常识
❖ ④可在装卸油的同时排出或注入压载水，缩 短了停港时间。
❖ (2)缺点： ❖ ①油船的有效载货舱容减少； ❖ ②船体重量及造价均有所增加。 ❖ 3)清洁压载舱的优缺点 ❖ ①避免了含油压载水的排放污
❖ 油船与成品油油船 30万吨VLCC
❖ 3)乙烯运输船 ❖ 运输乙烯的通常做法是将其加
压液化，可在常温下进行装卸， 其货舱常为球形或圆柱形罐。 也有采用半加压半冷冻使其液 化的，货舱为圆柱形罐(下图)。
❖ 三、其他船舶 ❖ 1.工程船：指从事港口、航道、海洋、水利
工程的船舶，如挖泥船、起重船、海洋调查 船、敷缆船、航标船等。
❖ 2.工作船：指为航行船舶提供服务性或专业性 工作的专用船舶。主要有：拖船、供应船、破 冰船、海难救助船、消防船、科学考察船等。 其中多用途工作船在最大限度地发挥工作船的 作用与提高经济效益方面尤为突出。
❖ 液化气船有液化天然气船、液化石油气船及 液化乙烯运输船三种。
❖ 1)液化天然气船(LNG)
❖ 特点：液化天然气(主要成分为甲烷)通常采 用在常压下极低
温(-165℃)冷冻的方法使其液化。液舱具有严 格的隔热结构
与材料，能保证液舱恒定低温。常见的液舱 形状有球形和矩形两种，也有将液舱设计成 棱柱形或圆筒形的。
救助船
❖ 多用途工作船(右图) ❖ 破冰船特点：船首呈前倾
状并予以特别加强，首尾
的左右两舷均设置有大的
压载舱。破冰时使船首先冲上冰层，再将尾部 压载水打到首压载舱，靠重力或船身左右晃动 将冰压碎。
第二节 船舶的基本组成与部位名
称
❖ 船舶的基本组成
船舶由主船体、上层建筑及其他各种配 套设备组成。
船舶基本常识(船舶结构与设备)(课堂PPT)
2
8
船体的最上层的首尾统长甲板为上甲板（upper deck）， 亦称为:
• 主甲板（main deck）：所有开口都能封密并保证水密。 • 量吨甲板：丈量吨位时。 • 遮蔽甲板：少数远洋船舶在主甲板上还有一层贯通船
首尾的上甲板，由于其开口不能保证水密，所以只能 叫遮蔽甲板（shelter deck）。 • 主甲板在不同场合又被称为：第一层全通甲板、干舷 甲板、露天甲板、游步甲板、强力甲板等等。
是指水线面至船底龙骨板上缘的垂直距离，与实际吃水相 差一个龙骨板的厚度。它是船舶设计和进行性能计算时所考 虑的吃水。
壁等结构所组成的水密空心结构，为船舶的主体部分。 上层建筑指上甲板以上的各种围蔽建筑物。 配套设备包括主辅电、管系、甲板设备、安全设备、通讯
导航及生活设备。
2
4
配套设备
←上层建筑
←主船体
2
船舶基本组成实船图 5
建造中的主船体结构
2
6
2
7
2.1主船体结构
（1）甲板是铺在船梁上的钢板，将船体分隔成上、中、下 层。大型船甲板数可多至六、七层，其作用是加固船体结构 和便于分层配载及装货。
罗经forecastle) 长度一般为10%L左右，作用是减少首部上浪，改善航行条件。
尾楼(poop） 作用是减少船尾上浪，保护机舱，其内的舱室亦可作船员居住舱室 或派作其他用途。
桥楼(bridge) 位于船中部的上层建筑。主要用来布置驾驶室及船员居住与活动处 所的上层建筑。
2
13
货舱(cargo hold）是用于装载货物的舱室。 液舱(liquid hold)是用于装载燃油、淡水、液货、压载水等 液体的舱室。一般设在船的低处，有利于船舶稳性。为减 少自由液面对稳性的影响，一般横向尺寸都比较小，且对 称于船舶纵向中心线布置。
第一章 船舶常识
其他船舶：游艇、储油加工、海上平台、内河运输船等 51
• 按行驶方式（有无动力）分类：自航船（机动船）和非自航 船（非机动船，无动力，需依靠他船或风帆、桨行驶）。 • 按推进方式分类：有明轮船、螺旋桨船、平旋推进器船（靠 平旋盘上叶片行驶）及喷气推进船等。 • 按航行状态分类：有排水型船（靠排水而浮于水面）、水翼 船（靠水翼升力浮于水面）及气垫船（靠排出气流将船体托 出水面）等。
• (3)型深D：指在船长中点处，沿船舷由平板龙 骨上缘量至上层连续甲板(上甲板)横梁上缘 （上甲板下缘）的垂直距离。对甲板转角为圆 弧形的船舶，则由平板龙骨上缘量至横梁上缘 延伸线与肋骨外缘延伸线的交点。
• (4)型吃水d：在船长中点处，由平板龙骨上 缘量至夏季载重线的垂直距离。
3)登记尺度：
2）货舱：装载货物的舱室。
编号：从船首向船尾依次排列。 • 甲板间舱：上下甲板之间的舱室，即二层 舱，下层也称底舱。
• 3）液舱：用于装载液体的舱室。一般都设 置在船舶的低处，其横向尺寸都较小，且对 称于船舶纵向中心线布置。 • ①燃油舱：是供储存主辅机所用燃油的舱室， 一般都布置在双层底内。 • ②滑油舱：通常设在机舱下面的双层底内， 在四周设有隔离空舱。 • ③污油舱：供储存污油的舱 • ④淡水舱：饮用水、锅炉水舱的统称
• 首柱：位于船首轮廓线向前倾斜的构件。 • 尾柱：位于船尾轮廓线的构件。 • 船底：船体最下层的部分，有单底和双底 之分。
• 舱壁：分为横舱壁和纵舱壁。 • 横舱壁：沿船长方向将船内空间分成若干舱室，通常不透 水，称为水密横舱壁。 • 首尖舱舱壁：又称防撞舱壁，最前面的一道水密横舱壁。 • 尾尖舱舱壁：最后一道水密横舱壁。
船舶结构与货运
Ship Constuction & Transport
船舶常识知识点总结图
船舶常识知识点总结图船舶作为一种重要的交通工具，广泛应用于货运、旅游、渔业等领域。
船舶的安全和运行是至关重要的，因此船舶常识知识对于船员和相关工作人员来说是必须掌握的。
下面我们来总结一些船舶常识知识点。
1. 船舶分类船舶根据使用目的和建造材料等因素可以分为多种类型，常见的包括货船、客船、拖船、渔船、游艇等。
根据船舶用途不同，船体结构和装备也会有所不同。
2. 船舶结构船舶的基本构造包括船体、船尾、船头、船舱、甲板等部分。
船舶结构设计要考虑到航行稳定性、承载能力、舱室布局等因素。
船舶的主要构成部分还包括发动机、船舶系统等。
3. 船舶设备船舶的设备可以分为操纵设备、引擎设备、通讯设备、安全设备等。
操纵设备包括舵、推进器等；引擎设备包括发动机、燃料系统等；通讯设备包括雷达、通讯设备等；安全设备包括生命船、浮筒、救生衣等。
4. 航海术语航海术语是航行中必须熟悉的基本知识。
例如航向、航速、航程、航向角、船速、船位等。
了解这些术语对于正确理解航行情况和航行指令至关重要。
5. 船舶安全船舶的安全是船员和乘客的生命财产安全。
船舶安全包括航行安全、防火安全、防污染、消防设备等方面，这些都需要船员在平时认真学习和训练，以保障船舶运行的安全。
6. 航行规则航行规则是保障航行安全的重要法规，涉及到航行时的交通规则、应急处置规则等。
熟练掌握航行规则对于航行操纵和互动交通至关重要。
7. 船舶维护船舶的维护包括定期检查、维修、清洁等工作。
只有保持船舶良好状态，才能确保船舶的安全和航行效果。
8. 航海知识船舶航行需要航海知识的支持，包括地理知识、气象知识、海洋气象知识等。
了解这些知识可以更好地指导船舶的航行和应对各种突发情况。
以上是一些船舶常识知识点的总结，船员和相关工作人员都需要认真学习和掌握这些知识，以保障船舶运行的安全和高效。
同时，船舶相关管理机构也应当加强对船员的培训和考核，以提高整个行业的安全水平。
船上基本安全常识
船上基本安全常识一、船上紧急情况的处理1. 火灾应急处理：一旦发现火灾，首先要立即通知船上的工作人员或船长，然后迅速将所有人员转移到安全位置，避免人员伤亡。
同时，使用灭火器或灭火器设备进行初步灭火，若火势无法控制，应迅速撤离船舶，并寻求外部救助。
2. 水险应急处理：如果船只发生漏水，应立即关闭进水口，尽量减少水的进入。
同时，使用船上的排水设备将舱室内的水排出，以减轻船只的倾斜。
在漏水无法控制时，应迅速穿上救生衣，并准备跳入救生艇或水中等待救援。
3. 遇险求救：一旦船只遇险，应首先通过无线电或其他通讯设备向海上救援机构发送求救信号，并提供准确的位置信息。
同时，保持镇定，按照救援机构的指示进行逃生或等待救援。
二、船上安全设备的使用1. 救生衣的正确佩戴：在乘坐船只时，每个人都应正确佩戴救生衣。
救生衣应紧贴身体，并系好扣带。
佩戴救生衣时，要注意调整救生衣的紧度，确保舒适且不易脱落。
2. 救生艇的使用：在紧急情况下，船上的救生艇是最重要的逃生工具。
在使用救生艇时，要按照正确的步骤进行操作。
首先，将救生艇从固定位置解放出来，然后按照指示将救生艇下水。
在上船时，要注意保持平衡，避免船只倾覆。
3. 灭火器的使用：船上常备有灭火器，以应对可能发生的火灾。
在使用灭火器时，要先确定火源的位置，并选择合适的灭火器进行操作。
按下灭火器的启动按钮，将灭火剂喷射到火源上，直到火势得到控制。
三、船上安全注意事项1. 不要随意触碰船上的设备和机器，以免发生事故。
尤其是避免在船只运行时靠近船尾或船头，以免被螺旋桨或舵机所伤。
2. 在船只行驶过程中，应保持站立时的平衡，避免因船只的晃动而摔倒。
尽量抓紧扶手或栏杆，避免站立在不稳固的位置上。
3. 在船只上不要跳跃或奔跑，以免造成摔倒或碰撞。
保持安静和有序，避免引起混乱。
4. 遵守船上的安全规定，如不吸烟、不随意丢弃垃圾、不乱扔物品等。
保持船舱的整洁和卫生，减少安全隐患。
5. 在船只行驶过程中，要随时关注船上工作人员的指示和安全演习，并积极参与。
船舶常识
a pg
大气压力
p pb
0
pg= p-pb
大气压力
pv
pb
b
p
0
pv=pb-p
工程计算中，取pb=0.1MPa , 则 p = pg+0.1MPa
压力表
真空压力表
4、温度 (Temperature, T)
[ 35 ]
温度：表示物质冷热程度的状态参数。温度的数值表 示方法叫做温标 (Temperature Scale) 。
在国际上通用的是1节＝1海里／小时, 1海里＝1.852公里. 1.852公里/小时.
陆上的车辆和空中的飞机,以及江河船舶,其速度计 量单位多用千米（公里）/小时,而海船（包括军舰） 的速度单位却称作“节”.
2、功率：瓦特（W） 功率是指物体在单位时间内所做的功的多少
常用单位：1 kW=1×103W 1马力=735W
①总载重量(DW)： 船舶允许装载的最大重量，表示船舶运输中的总
的载重能力。包括货物、旅客、船员、燃料、滑油、 淡水、粮食和供应品等重量。
②净载重量(NDW)： 是指船舶可装载的能够盈利的货物和旅客，及旅
客行李和随身携带的物品等的最大重量。净载重量反 映了船舶的运输能力，影响船舶营运经济效益。
2 容积吨
②载重线圈 由三部分组成： 一是一个圆圈，圆圈中心位于船中处，圆圈中心到甲板线
上边缘的距离为夏季最小干舷； 二是一条上边缘通过圆圈中心的水平线段； 三是位于圆圈两侧的两个字母 。
③最大载重线
上述的“夏季”“冬季”等季节非按 气温划分成的春夏秋冬，而是根据该 海区的风浪大小与频率来划分的---
《1966年国际载重线公约》
烟囱标志：用以表示船舶所属公司的标志，该标志勘划 于烟囱左右两侧的高处。
船舶常识
第一节船舶种类 通常按船舶的用途进行分类。 一、一般运输船舶 （一）客船 客船的特点是它具有多层甲板的上层建筑，设有较完善的生活设施，具有较好的抗沉性（一 般为“二舱不沉制”或“三舱不沉制”），船速较高（一般为 16~20kn，大型高速客船可 达 24kn 左右）。 （二）杂货船（又称普通货船） 是最早出现的并在目前仍在沿用的一种干货船，主要装运各种成捆、成包、成箱和桶装的 件杂货。杂货船的特点是：多层甲板（通常 2~3 层），舱口尺寸较大以便于装卸，并配有 吊杆或起重机。 （三）散货船 是指专门装运谷物、煤炭、矿砂等大宗散货的船舶。由于散货不怕压，为装卸方便，其货 舱均为单层甲板，而舱口也较宽大，并且大多不配起货设备。根据货种和结构形式的不同， 散货船大体可分为以下几种： 1.通用型散货船---是指装运谷物、煤炭等普通散货的船舶 其特点是：舱口围板高而大，货舱横剖面成棱形，这样既可减少平舱工作，又可防止航行 中因横摇过大而危及船舶的稳性。货舱四角的三角形水柜为压载水舱，可以用于调节吃水 和稳性高度
第三节船舶尺度与主要标志 一、船舶尺度 船舶尺度，主要是指表示船体外形大小的尺度，即船的长、宽、深和吃水等。它是根据各 种船舶规范和船舶在营运中使用上的要求定义的。按照不同的用途，主要可分为三种：船型 尺度、登记尺度和船舶最大尺度，如图所示。
（一）在船舶入级与建造规范中定义的船舶尺度———船型尺度 它主要是从船体型表面上量取的尺度，在船舶的许多性能的理论计算中和一些主要的船舶 图纸上，均使用和标注这种尺度。它也称为理论尺度和计算尺度。 1.船长 Lbp 沿设计夏季载重水线，由船首柱前缘量至舵柱后缘的长度；对无舵柱的船舶，由船首柱前 缘量至舵杆中心线的长度，即船首尾垂线间的长度，但均不得小于设计夏季载重水线总长 的 96%，且不必大于 97%。
船舶常识讲解材料
02
船舶种类
客船
客船是以载运旅客为主要目的的船舶， 通常设有客舱、餐厅、娱乐设施等， 提供旅客旅行的舒适环境。
客船的航速和续航能力因用途和规模 而异，大型豪华客船可达20-30节， 而小型客船则相对较慢。
客船的种类繁多，包括远洋客船、近 海客船、内河客船等，根据不同的航 线和载客量进行分类。
客船的安全性要求较高，需要满足国 际海事组织（IMO）的相关规定，确 保旅客的生命安全。
国际化合作
加强与国际船舶行业的交流与合作， 积极参与国际标准制定和国际市场 竞争，提升中国船舶品牌的国际影 响力。
感谢您的观看
THANKS
船舶常识讲解材料
目录
• 船舶概述 • 船舶种类 • 船舶设备与系统 • 船舶航行与运营 • 船舶行业发展趋势 • 船舶行业未来展望
01
船舶概述
船舶的定义与分类
总结词
船舶是一种水上交通工具，用于运输人员、货物或进行科学考察等活动。根据用途、动力和结构形式的不同，船 舶有多种分类方式。
详细描述
船舶是一种重要的水上交通工具，具有多种用途，如运输人员、货物或进行科学考察等。根据不同的分类标准， 船舶可以分为多种类型。例如，根据用途，船舶可分为客船、货船、油船、渔船等；根据动力，船舶可分为机动 船和非机动船；根据结构形式，船舶可分为单层甲板船、双层甲板船等。
军舰的技术和设备要求较高， 需要具备高度的机动性、稳定 性和防御能力。
03
船舶设备与系统
推进系统
01
02
03
04
推进系统是船舶的核心部分， 负责提供动力，使船舶能够在
水中航行。
推进系统通常包括发动机、传 动装置、螺旋桨等部分。
不同类型的船舶可能采用不同 的推进方式，如柴油机推进、 燃气轮机推进、电动机推进等
第一章 船舶常识
第一节船舶的基本组成与主要标志主船体：主船体结构是指由上甲板、船底、舷侧及首尾等结构所组成的水密的空心结构，为了布置各种管系及分隔货物，用甲板和舱壁将整个主船体分成数个舱室以满足船舶营运的不同需要。
（1）船的前端称为船首，船的后端称为船尾，中间部分称为船中，船首的线性弯曲部分称为首舷，船尾的线性弯曲部分称为尾舷，经过船首、船尾，将船体分成左右对称两部分的直线叫首尾线或纵中线，在最大船宽处垂直于首尾线的方向叫正横。
（2）位于船首轮廓线向前倾斜的构件叫首柱。
位于船尾轮廓线的构件叫尾柱。
（3）位于主船体最上层的首尾统长甲板叫上甲板，上甲板自船中向首尾逐渐翘起的垂直高度叫舷弧，上甲板以下的甲板统称为下（层）甲板，自上而下分别称为二甲板、三甲板等。
（4）位于船体最下层的部分称为船底，只有一层船底板的称为单底，有两层船底板的称为双层底。
（5）沿船长方向将船内空间分隔成若干舱室的竖壁称横舱壁，它通常是不透水的，称为水密横舱壁，其中最前端的水密横舱壁称为防撞舱壁，又称首尖舱舱壁。
（6）两侧直立部分叫舷侧，位于船底中心线的船底板叫平板龙骨，舷侧与船底交汇处的圆弧部分叫舭部，甲板在中间拱起的高度叫梁拱。
上层建筑：在上层连续甲板上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽B（通常以符号B表示船宽）4%的围蔽建筑物，称为上层建筑，包括船首楼、桥楼和尾楼。
其他的围蔽建筑物称为甲板室。
1．首楼位于船首部的上层建筑，称为船首楼。
船首楼的长度一般为船长L（通常以符号L表示船长）10%左右。
超过25%L的船首楼，称为长船首楼。
船首楼一般只设一层；船首楼的作用是减小船首部上浪，改善船舶航行条件；首楼内的舱室可作为贮藏室等舱室。
2．尾楼位于船尾部的上层建筑，称为船尾楼。
当船尾楼的长度超过25%L时，称为长尾楼。
船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。
3．桥楼位于船中部的上层建筑，称为桥楼。
桥楼的长度大于15%L，且不小于本身高度6倍的桥楼，称为长桥楼。
船舶简介—船舶基本常识与船舶分类
船舶基本常识
一、主要参数
1.2船体（型）系数:船型系数表示船舶水下部分的胖瘦程度（或称丰满程度）。 主要尺度和主尺度比相同的船舶，其形状和航行性能还可能有比较大的差异，船型 系数对各种装载情况下的阻力和航速计算起着举足轻重的作用。如无特别指明，通 常都是针对设计水线而言。 主要包括：方形系数、棱形系数CP、水线面系数CW、中横剖面系数CM。
18
船舶基本常识
舭龙骨：是在船的舭部（就是船舷和船底 板连接的线型部分）安装的连续型材，一 般方形系数小的船安装，用来加强耐波性， 和稳性，在设计合理的情况下能够极大的 降低横摇和纵摇。但是相应的也会降低船 舶的操纵性。舭龙骨的长度一般为船长的 1/3～1/2，其结构形式有单板和双板两种。
19
船舶基本常识
9
船舶基本常识
一、主要参数
1.2船体（型）系数:船型系数表示船舶水下部分的胖瘦程度（或称丰满程度）。 主要尺度和主尺度比相同的船舶，其形状和航行性能还可能有比较大的差异，船型 系数对各种装载情况下的阻力和航速计算起着举足轻重的作用。如无特别指明，通 常都是针对设计水线而言。 棱形系数CP ：船体水线以下的型排水体积V与相对应的中横剖面面积Aw、船长L所 构成的柱体体积之比。
海洋量子号 30
船舶分类
一、运输船舶 货船：货船是运载货物的船舶统称。货船上除了供船员住宿、活动和 装有各种设备的舱室处，大部分舱室均为货舱。 杂货船：是以运载成包、 成捆、成桶等件杂货物为 主，也可装运某些散装货 的干货船。
杂货船 31
船舶分类
一、运输船舶 货船：货船是运载货物的船舶统称。货船上除了供船员住宿、活动和 装有各种设备的舱室处，大部分舱室均为货舱。 散货船：是专门运散装货 物的干货船。主要以运输 谷物、矿砂、煤炭、水泥 等散装货物为主。一般为 尾机型，舱口较大等特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节船舶的基本组成与主要标志一、船舶的基本组成船舶由主船体（main hull）和上层建筑(superstructure)及其他配套设备（equipment）所组成。
1．主船体又称船舶主体。
是指上甲板（或强力甲板）以下的船体，由甲板及船壳外板组成一个水密的船舶主体。
其内部被甲板、纵横舱壁等分隔成许多舱室。
主船体有下列部分组成：1）外板，是构成船体底部，舭部及舷侧外壳的板，又称船壳板。
2）甲板，是指在船深方向把船体内部空间分隔成层的纵向连续的大型板架。
按照甲板在船深方向位置的高低不同，自上而下分别将甲板称为：上甲板、二层甲板、三层甲板……及双层底等。
（1）上甲板：是指船体的最高一层全通（纵向自船首至船层连续的）甲板。
二层甲板以下的甲板统称为下甲板。
（2）平台：是指沿着船长方向不连续的一段甲板。
3）内底板：是指在双底上面的一层纵向连续甲板。
4）舱壁：主船体内沿船宽方向设置的竖壁称为横舱壁，沿船长方向设置的竖壁称为纵舱壁。
各层甲板与各舱壁将主船体分隔成各种用途的大小不同的舱室。
这些舱室一般以其用途而命名。
最前端的一道水密横舱壁称防撞舱壁或首尖舱舱壁。
在防撞舱壁之前的舱室称为首尖舱，而在最后一道水密横舱壁之后的舱室称为尾尖舱。
安置主机、付机的处所称为机舱。
2．上层建筑在上甲板以上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽4%的围蔽建筑物称甲板室。
如果不严格区分时，可将上甲板以上的各种围蔽建筑物统称为上层建筑。
1）船首楼(fore castle)位于船首部的上层建筑，称为船首楼，船首楼的长度一船为船长L的10%左右，超过25%L的船首称为长船首楼。
船首楼一般只设一层，其作用是减小船首部上浪，改善船舶航行条件，也可作为贮藏室。
2）桥楼（bridge）位于船中部的上层建筑称为桥楼。
桥楼的长度大于15%L，且不小于本身高度6倍的桥楼称为长桥楼。
桥楼主要用来布置驾驶室和船员居住处所。
3）船尾楼（poop）位于船尾部的上层建筑称为船尾楼。
当船尾楼的长度超过25%L时称为长尾楼，船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。
4）甲板室（deck house）是指宽度与船宽相差较大的围蔽建筑物，大型船舶的甲板面积很大，在上甲板的中部或尾部设有甲板室，因甲板室两侧的甲板是露天的，所以有利于甲板上的操作和便于前后行走。
5）上层建筑的甲板（1）罗经甲板，是船舶最高一层露天甲板，位于驾驶台顶部，其上设有桅桁及信号灯架，各种天线，探照灯和标准罗经等。
（2）驾驶甲板，设置驾驶台的一层甲板，位于船舶最高位置，操舵室、海图室、报务室和引航员房间均布置在该层甲板上。
（3）艇甲板：是放置救生艇和救助艇的甲板，要求该层甲板位置较高，艇的周围要有一定的空旷区域，以便在紧急情况下能集合人员，并能迅速登艇，救生艇布置于两舷侧，并能迅速降落水中，船长室，轮机长室，会议室，接待室一般均布置在该层甲板上。
（4）起居甲板：在艇甲板下方，主要用来布置船员住舱及生活服务的辅助舱室的一层甲板，大部分船员房间及公共场所一般均布置在该层甲板上。
（5）游步甲板：在客船或客货船上供旅客散步或活动的一层甲板，甲板上有较宽敞的通道及供活动用的场所。
3．舱室名称：各层甲板与各舱壁将主船体分隔成各种用途的大小不同的舱室。
这些舱室一般以其用途而命名1）机舱（engine room）一般商船只设置一个机舱，机舱要求与货舱必须分开，因此，在机舱的前后端均设有水密横舱壁。
机舱内的双层底较其他货舱内的双层底要高，主要是为了和螺旋桨轴线配合不使主机底座太高，减少振动。
另外，双层底高些可增加燃料舱、淡水舱的容积。
2）货舱(cargo room)一般货船在内底板和上甲板之间，从船首尖舱舱壁至船尾尖舱舱壁的这一段空间，除布置机舱外，均用来布置货舱。
在两层甲板之间的船舱称为甲板间舱，最下层甲板下面的船舱称为底舱，货舱的排列是从船首向船尾，一般货舱的长度不大于30m。
每一个货舱只设一个舱口。
但有些船设有纵向舱壁则在横向并排设置2~3个货舱口，如油船，集装箱船和较大型的杂货船等。
货舱内的布置要求结构整齐，不妨碍货物的积载和装卸，通风管道，管系和其他设施都要安排在甲板横梁之下或紧贴货舱的边缘。
3）液舱(liquid room)是指用来装载液体的舱室，如燃油，淡水、液货，压载水等。
液舱一般设置在船的低处，为减小自由液面对稳性的影响，其横向的尺寸均较小，且对称于船舶纵向中心线布置。
（1）燃油舱(fuel oil tank)：是贮存主、辅机所用燃油的舱室，一般布置在双层底内，由于主机用的重油需要加温，为减少加热管系的布置，重油舱均布置在机舱附近的双层底内。
（2）滑油及循环滑油舱(lubricating oil tank)：通常设在机舱下面的双层底内，为防止污染滑油，四周设置隔离空舱。
（3）污油舱(slop tank)：贮存污油用的舱室，舱的位置较低，以利外溢，泄漏的污油自行流入舱内。
（4）淡水舱(fresh water tank)：淡水是指生活用水和锅炉用水的统称。
生活用水舱一般设置在靠近生活区下面的双层底内，也可布置在船首尾尖舱内，锅炉用水舱则布置在机舱下的双层底内，为机舱专用。
（5）压载水舱(ballast tank)：专供装载压载水用以调整吃水、纵横倾和重心用的舱室。
双层底舱、首尾尖舱、深舱、上下边舱及边翼舱室均可作为压载水舱。
（6）深舱(deep tank)：双层底外的压载水舱、船用水舱、货油舱（如植物油舱）及闭杯闪点不低于60℃的燃油舱等。
一般货船空载航行时，如打满压载水，仍难以达到适航水尺时，对稳性要求较高的船需另设深舱，即可用来装货，又可用来装压载水。
深舱对称布置于纵向中心线的两侧，并水密分隔，以减小自由液面的影响。
4）隔离空舱(caisson)它是一个狭窄的空舱，一般只有一个肋骨间距，专门用来隔开相邻的两舱室，如油舱与淡水舱，又如油船上的货油舱与机舱均必须隔离，隔离空舱又称干隔舱。
5）锚链舱(chain locker)位于锚机下方艏尖舱内，同钢板围起来的两个圆形或长方形的水密小舱，并与船舶中心对称布置，底部设有排水孔。
6）舵机间布置舵机动力的舱室，位于舵上方尾尖舱的顶部水密平台甲板上。
7）应急消防泵舱根据SOLAS要求，应急消防泵应设在机舱以外，一般位于舵机间内，要求在最轻航海吃水线时也能抽上水。
4．配套设备船舶的配套设备主要有：甲板设备、安全设备、通信导航设备、生活设施设备及各种管系设备。
二、船舶的主要标志船舶主船体根据需要，在其外壳板上勘划各种标志，主要有如下几个标志：1．球鼻首和首侧推器标志球鼻首标志（bulbous bow mark）为球鼻首船舶的一种特有标志，主要用于表明在其设计水线以下首部前端有球鼻型突出体，并勘划于船首左右两舷重载水线以上的首部处。
对首部装有首侧推装置的船舶，均须用首侧推器标志（bow thruster mark）来加以表明，该标志勘划于船首左右两舷重载水线以上的首部处，并位于球鼻首标志的后面，以引起靠近船舶的注意。
如图1-1-1所示为球鼻首和首侧推器标志。
2．吃水标志船舶靠码头、进出浅水航道或锚泊时都需要精确地掌握当时船舶的吃水，水尺标志是绘在船首、尾及船中两侧船壳上的吃水数值，俗称六面水尺。
国际上有两种表示形式，一种称为公制（或称米制），用阿拉伯数字标绘，每个数字的高度为10cm，上下两数字的间距也是10cm，并以数字下缘为准。
另一种称为英制，可以用阿拉伯数字，也可以用罗马数标绘，每个数字高度为6in，数字与数字的间距也是6in，读数时仍以下缘为准，按比例增加，如图1-1-2所示有些大型船舶设有吃水的指示系统，可以在驾驶台上直接读出六面吃水的读数，吃水遥测系统目前主要有三种类型：浮子式遥测系统，超声波探测或遥测系统，吹气式遥测系统。
3．甲板线甲板线（deck line）为一长300mm、宽25mm的水平线，勘划于船中的每侧，其上边缘一般应经过干舷甲板(freeboard deck)上表面向外延伸与船壳板外表面相交，如图1－1－3所示。
如果干舷甲板经过相应的修正，甲板线也可以参照船上某一固定点来划定。
参考点的定位和干舷甲板的标定，在任何情况下均应在国际船舶载重线上标写清楚。
4．载重线标志船舶载重线标志是指为标明船舶载重线位置，用以检查装载状态使之不小于已核定的最小干舷而按载重线公约或规范所规定的式样勘绘于船中两舷的标志。
1）散装液体货船及一般货船的载重线标志如图1-1-4所示，它包括一外径为300mm的圆形和与圆环相交的一条水平线，水平线的上缘通过圆环中心。
圆环中心位于船中，它的上方有与圆环外径等长的一甲板线，甲板线上边缘通过干舷甲板上表面与船壳板外表面的交点。
圆环两侧加绘“C”“S”表示勘定干舷高度的主管机关是“中华人民共和国船舶检验局”。
图中的圆环叫载重线圆盘，圆盘向船首方向还绘有各区域和季节区的载重水线，它们是：夏季载重线“S”（summer loadline）。
该水线与圆盘中心线处于同一高度。
冬季载重线“W”（winter loadline）冬季北大西洋载重线“WNA”(winter north atlantic loadline)。
船长大于100m的船舶可以不勘绘。
热带载重线“T”（tropical loadline）夏季淡水载重线“F”（fresh water loadline）热带淡水载重线“TF”（ tropical fresh water loadline）2）木材船的载重线标志木材船是指在干舷甲板或上层建筑的露天部分装载木材货物，但不包括木质纸桨或类似货物的船舶。
对于船舶结构、设备、装载满足规范要求的木材船才勘绘木材载重线。
木材船载重线应在通常的货船载重线以外勘划，位于船中舷侧的后方（向尾船），如图1-1-5所示，在圆盘的左侧。
圆盘右侧还勘绘不专门装运木材的正常的载重线。
在各木材载重线上除上述规定字母外均附加上“木”字的英文词头“L”（Lumber）表示。
载重线公约认为，木材甲板货可以给船舶一定的附加浮力和增加抗御海浪的能力。
因此，专门装运木材的船舶干舷比一般船为小。
3）客货船载重线标志国际航行的客货船除绘有通常的货船载重线标志外，根据海船分舱和破舱稳定性规范的规定，为了保持所要求的分舱程度，应在船舶两舷勘绘相当于所核准的分舱吃水的载重线标志，分舱载重线是用以决定船舶分舱的水线，与通常的载重线标志勘绘在一起，位于垂直线的船尾方向并与之垂直，如图1-1-6所示。
C1：客船分舱载重线；C2：交替运载客货分舱载重线。
C1表明主要载客时要保留的最小干舷，而C2则说明交替使用的舱室作为客运舱室时要保留的最小干舷。
此外，规范还规定有全季节载重线标志和客船分舱载重线标志。
