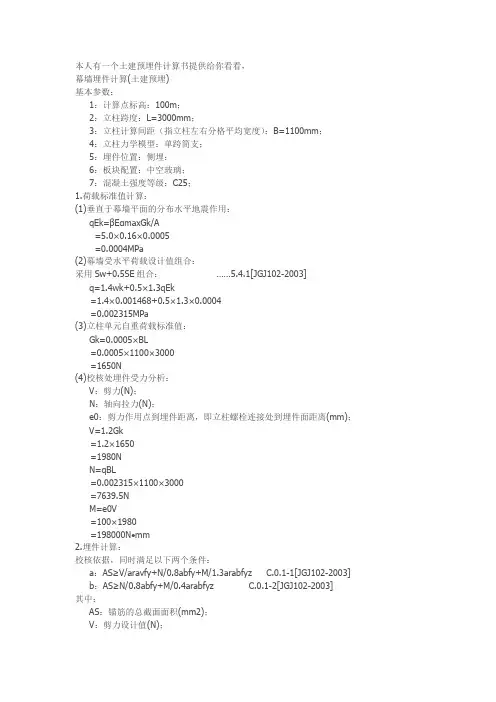

本人有一个土建预埋件计算书提供给你看看,幕墙埋件计算(土建预埋)基本参数:1:计算点标高:100m;2:立柱跨度:L=3000mm;3:立柱计算间距(指立柱左右分格平均宽度):B=1100mm;4:立柱力学模型:单跨简支;5:埋件位置:侧埋;6:板块配置:中空玻璃;7:混凝土强度等级:C25;1.荷载标准值计算:(1)垂直于幕墙平面的分布水平地震作用:qEk=βEαmaxGk/A=5.0×0.16×0.0005=0.0004MPa(2)幕墙受水平荷载设计值组合:采用Sw+0.5SE组合:……5.4.1[JGJ102-2003] q=1.4wk+0.5×1.3qEk=1.4×0.001468+0.5×1.3×0.0004=0.002315MPa(3)立柱单元自重荷载标准值:Gk=0.0005×BL=0.0005×1100×3000=1650N(4)校核处埋件受力分析:V:剪力(N);N:轴向拉力(N);e0:剪力作用点到埋件距离,即立柱螺栓连接处到埋件面距离(mm);V=1.2Gk=1.2×1650=1980NN=qBL=0.002315×1100×3000=7639.5NM=e0V=100×1980=198000N•mm2.埋件计算:校核依据,同时满足以下两个条件:a:AS≥V/aravfy+N/0.8abfy+M/1.3arabfyz C.0.1-1[JGJ102-2003] b:AS≥N/0.8abfy+M/0.4arabfyz C.0.1-2[JGJ102-2003]其中:AS:锚筋的总截面面积(mm2);V:剪力设计值(N);ar:钢筋层数影响系数,二层取1.0,三层取0.9,四层取0.85;av:钢筋受剪承载力系数,不大于0.7;fy:锚筋抗拉强度设计值(MPa),按[GB50010]选取,但不大于300MPa;N:法向拉力设计值(N);ab:锚板弯曲变形折减系数;M:弯矩设计值(N•mm);z:沿剪力作用方向最外层锚筋中心线之间的距离(mm);另外:d:锚筋直径(mm);t:锚板厚度(mm);fc:混凝土轴心抗压强度设计值(MPa),按[GB50010]选取;av=(4.0-0.08d)×(fc/fy)0.5 C.0.1-5[JGJ102-2003]=(4.0-0.08×12)×(11.9/210)0.5=0.724 因为av>0.7,所以取0.7ab=0.6+0.25t/d C.0.1-6[JGJ102-2003]=0.6+0.25×8/12=0.767AS=nπd2/4=4×3.14×122/4=452.16mm2V/aravfy+N/0.8abfy+M/1.3arabfyz=1980/1/0.7/210+7639.5/0.8/0.767/210+198000/1.3/1/0.767/210/110=81.353mm2≤AS=452.16mm2N/0.8abfy+M/0.4arabfyz=7639.5/0.8/0.767/210+198000/0.4/1/0.767/210/110=87.225mm2≤AS=452.16mm2所以,预埋件锚筋总截面积可以满足承载力要求。

预埋件及化学锚栓计算

预埋件及化学锚栓计算

后置埋件及化学螺栓计算一、设计说明与本部分预埋件对应的主体结构采用混凝土强度等级为C30.在工程中尽量采用预埋件,但当实际工程中需要采用后置埋件,需对后置埋件进行补埋计算。

本部分后置埋件由4—M12×110mm膨胀、扩孔锚栓,250×200×10mm镀锌钢板组成,形式如下:埋件示意图当前计算锚栓类型:后扩底机械锚栓;锚栓材料类型:A2—70;螺栓行数:2排;螺栓列数:2列;最外排螺栓间距:H=100mm;最外列螺栓间距:B=130mm;螺栓公称直径:12mm;锚栓底板孔径:13mm;锚栓处混凝土开孔直径:14mm;锚栓有效锚固深度:110mm;锚栓底部混凝土级别:C30;二、荷载计算V x :水平方轴剪力; V y :垂直方轴剪力; N :轴向拉力;D x :水平方轴剪力作用点到埋件距离,取100 mm ; D y :垂直方轴剪力作用点到埋件距离,取200 mm ; M x :绕x 轴弯矩; M y :绕y 轴弯矩;T :扭矩设计值T=500000 N·mm ; V x =2000 N V y =4000 N N=6000 N M x1=300000 N·mmM x2= V y D x =4000×100=400000 N·mm M x =M x1+M x2=700000 N·mm M y = 250000 N·mmM y2= V x D y =2000×200=400000 N·mm M y =M y1+M y2=650000 N·mm三、锚栓受拉承载力计算 (一)、单个锚栓最大拉力计算1、在轴心拉力作用下,群锚各锚栓所承受的拉力设计值:1/sd N k N n ;(依据《混凝土结构后锚固技术规程》JGJ145-2013 第5。

2.1条)式中,sd N :锚栓所承受的拉力设计值; N :总拉力设计值; n :群锚锚栓个数;1k :锚栓受力不均匀系数,取1。

预埋件后置埋件计算样板

预埋件后置埋件计算样板

深圳大学城XXXX六、后置埋件计算(1). 荷载计算:P H :作用于预埋件的水平荷载设计值( kN )P V :作用于预埋件的竖直荷载设计值( kN )P x =1.000 kNP y =2.000 kNP z =3.000 kN(2). 预埋件计算:此处预埋件受拉力和剪力M x =0.240 kN.m X方向扭转力矩M :弯矩设计值(N.mm)M y =0.260 kN.m`M z =0.540 kN.mX方向扭矩 产生的剪力V1M Y=M×y1/(∑x i^2+∑y i^2)=0.240×0.150/(6×0.100^2+4×0.150^2)=0.240 kNV1M Z=M×x1/(∑x i^2+∑y i^2)=0.240×0.100/(6×0.100^2+4×0.150^2)=0.160 kNP y =2.240 kNP z =3.160 kNY方向剪力,Z方向剪力的合剪力 =3.873 kN选用 6 个 M12 高强化学锚栓,锚栓边距 80 mm,锚栓间间距 120 mm,在满足锚栓特征边距与特征间距的条件下,锚栓能承受最大剪力为 17.50 kN,承受最大拉力为 21.10 kNM12 锚栓特征边距 110 mm,锚栓间特征间距 220 mm现锚栓强度进行折减后,锚栓能承受最大剪力为 12.73 kN,承受最大拉力为 15.35 kNN1 :平均每个锚栓所受剪力设计值N1 =Pv / 6 = 3.873 / 6 = 0.646 kN < 12.73 kNN2 :平均每个锚栓所受拉力N2 =M/(3d)+Ph/6=0.260/(2×0.300)+0.540/(3×0.200)+1.000/6 = 1.500 kN < 15.35 kN组合情况:[( 0.646/17.5)^2+(1.500/21.10)^2 ]^0.5 = 0.08 < 0.5锚栓强度满足设计要求________________________________________________________________________________________________________深圳市三鑫特种玻璃技术股份有限公司104 SHENZHEN SANXIN SPECIAL GLASS TECHNOLOGY CO. LTD。

预埋件计算计算书完整版

预埋件计算计算书完整版

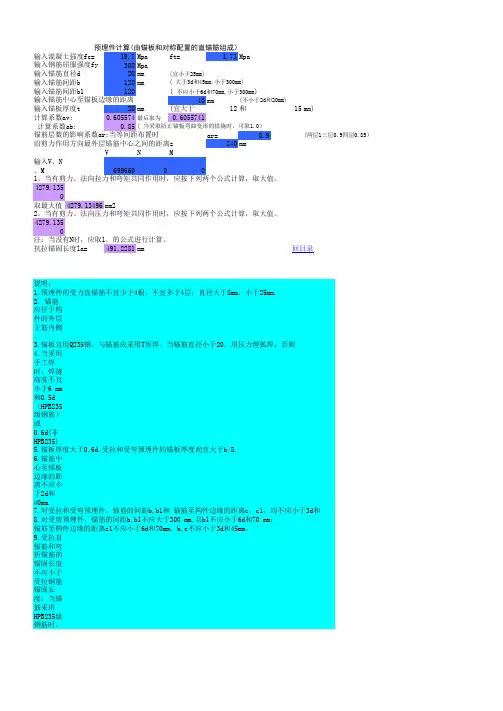

19.1Mpa ft= 1.71Mpa300Mpa20mm120mm12040mm20mm (宜大于12和15mm)0.605574最后取为0.60557410.85ar=0.9240mmV N M输入V、N、M699660004279.135取最大值4279.13496mm24279.135491.2281mm说明:2. 锚筋应位于构件的外层主筋内侧。

4.当采用手工焊时,焊缝高度不宜小于6 mm和0.5d(HPB235级钢筋)或0.6d(非HPB235)6.锚筋中心至锚板边缘的距离不应小于2d和40mm.9.受拉直锚筋和弯折锚筋的锚固长度不应小于受拉钢筋锚固长度;当锚筋采用HPB235级钢筋时,预埋件计算(由锚板和对称配置的直锚筋组成)输入混凝土强度fc=输入钢筋屈服强度fy 输入锚筋直径d (宜小于25mm)输入锚筋间距b ( 大于3d和45mm,小于300mm)输入锚筋间距b1( 不应小于6d和70mm,小于300mm )输入锚筋中心至锚板边缘的距离(不小于2d和20mm)输入锚板厚度t 计算系数av: 计算系数ab:( 当采取防止锚板弯曲变形的措施时,可取1.0)锚筋层数的影响系数ar:当等间距布置时(两层1三层0.9四层0.85)沿剪力作用方向最外层锚筋中心之间的距离z 1。

当有剪力、法向拉力和弯矩共同作用时,应按下列两个公式计算,取大值。

5.锚板厚度大于0.6d.受拉和受弯预埋件的锚板厚度尚宜大于b/8.7.对受拉和受弯预埋件,锚筋的间距b,b1和 锚筋至构件边缘的距离c,c1,均不应小于3d和8.对受剪预埋件,锚筋的间距b,b1不应大于300 mm,且b1不应小于6d和70 mm;锚筋至构件边缘的距离c1不应小于6d和70mm,b,c不应小于3d和45mm。

2。

当有剪力、法向压力和弯矩共同作用时,应按下列两个公式计算,取大值。

注:当没有N时,应取1。

的公式进行计算。

抗拉锚固长度la=回目录1.预埋件的受力直锚筋不宜少于4根,不宜多于4层;直径大于8mm,小于25mm.3.锚板宜用Q235钢,与锚筋应采用T形焊。

预埋件计算书

预埋件计算书

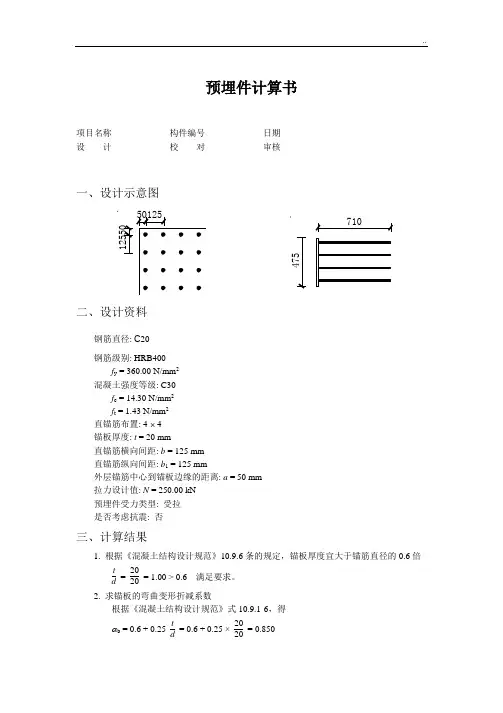

预埋件计算书项目名称_____________构件编号_____________日期_____________设 计_____________校 对_____________审核_____________一、设计示意图5012550125710475二、设计资料钢筋直径: C 20钢筋级别: HRB400f y = 360.00 N/mm 2混凝土强度等级: C30f c = 14.30 N/mm 2f t = 1.43 N/mm 2直锚筋布置: 4 ⨯ 4锚板厚度: t = 20 mm直锚筋横向间距: b = 125 mm直锚筋纵向间距: b 1 = 125 mm外层锚筋中心到锚板边缘的距离: a = 50 mm拉力设计值: N = 250.00 kN预埋件受力类型: 受拉 是否考虑抗震: 否三、计算结果1. 根据《混凝土结构设计规范》10.9.6条的规定,锚板厚度宜大于锚筋直径的0.6倍t d = 2020 = 1.00 > 0.6 满足要求。

2. 求锚板的弯曲变形折减系数 根据《混凝土结构设计规范》式10.9.1-6,得 αb = 0.6 + 0.25 t d = 0.6 + 0.25 × 2020 = 0.8503. 计算直锚筋面积根据《混凝土结构设计规范》式10.9.1-1,得A s =N0.8αb f y=250.00 × 1030.8×0.850×360.00= 1021.24 mm2直锚筋采用16 C 20,A s = 5026 mm2 > 1021.24 mm2满足要求!4. 计算直锚筋的锚固长度根据《混凝土结构设计规范》10.9.7条的规定,受拉直锚筋的锚固长度不应小于受拉钢筋的锚固长度查《混凝土结构设计规范》表9.3.1得钢筋的外形系数α = 0.14根据《混凝土结构设计规范》式9.3.1-1,得l a = αf yf t d = 0.14 ×360.001.43× 20 = 705 mm取l a = 710 mm。

预埋件计算

预埋件计算

19.1Mpa ft= 1.71Mpa300Mpa20mm120mm12040mm20mm (宜大于12和15mm)0.605574最后取为0.60557410.85ar=0.9(两层1三层0.9四层0.85)240mmV N M输入V、N、M 699660004279.135取最大值4279.13496mm24279.135491.2281mm说明:2. 锚筋应位于构件的外层主筋内侧。

3.锚板宜用Q235钢,与锚筋应采用T形焊。

当锚筋直径小于20,用压力埋弧焊;否则用穿孔焊。

4.当采用手工焊时,焊缝高度不宜小于6 mm和0.5d(HPB235 级钢筋)或0.6d(非HPB235)6.锚筋中心至锚板边缘的距离不应小于2d和40mm.7.对受拉和受弯预埋件,锚筋的间距b,b1和 锚筋至构件边缘的距离c,c1,均不应小于3d和45mm.9.受拉直锚筋和弯折锚筋的锚固长度不应小于受拉钢筋锚固长度;当锚筋采用HPB235级钢筋时,尚应符合规范表9.3.1注中关于弯钩的规定。

当无法满足锚固长度的要求时,应采取其他有效的锚固措施。

受剪和受压直锚筋的锚固长度不应小于15d.抗拉锚固长度la=输入锚筋间距b 输入锚筋中心至锚板边缘的距离(不小于2d和20mm)预埋件计算(由锚板和对称配置的直锚筋组成)输入混凝土强度fc=输入钢筋屈服强度fy 输入锚筋直径d (宜小于25mm)输入锚板厚度t 2。

当有剪力、法向压力和弯矩共同作用时,应按下列两个公式计算,取大值。

计算系数av: 计算系数ab:1。

当有剪力、法向拉力和弯矩共同作用时,应按下列两个公式计算,取大值。

沿剪力作用方向最外层锚筋中心之间的距离z 8.对受剪预埋件,锚筋的间距b,b1不应大于300 mm,且b1不应小于6d和70 mm;锚筋至构件边缘的距离c1不应小于6d和70mm,b,c不应小于3d和45mm。

锚筋层数的影响系数ar:当等间距布置时( 大于3d和45mm,小于300mm)输入锚筋间距b1( 不应小于6d和70mm,小于300mm )注:当没有N时,应取1。

预埋件计算

预埋件计算

所需参数钢筋层数影响系数,当锚筋等间取1.0,三层取0.9,四层取0.85;钢筋受剪承载力系沿剪力作用方向最外层锚筋混凝土轴心抗压强度设计值钢筋抗拉强度设计值(N/mm2)预埋件当有剪力、法向拉力和弯矩共同作用时,应分别按式一、式二两个公式进行N20456.6210046M0锚板厚度38.5300582.010582456.6210046fy1100000.916120V钢筋直径zfcrαvαr v yVfαα0.8b yNfα0.8b yNfα0.4r b yMf zαα当有剪力、法向压力和弯矩共同作用时,应分别按式一、式二两个公式进行-124.887796304.0798073-405.8853370.40.4s r b y M Nz A f zαα-≥0.3r v yV Nf αα-0.41.3r b y M Nz f zαα-0.40.4r b y M Nz f z αα-分别按式一、式二两个公式进行计算,取两者中的较大值筋等间距配置时,二层层取0.9,四层取0.85;载力系数层锚筋中心线之间的距离(mm)设计值(N/mm2)mm2)按钢结构规范4.2取用,不应大于300N/mm2。

锚板弯曲变形折减系数456.6210046预埋件设计计算0.974403065分别按式一、式二两个公式进行计算,取两者中的较大值N 单位100000v α=0.60.25b t dα=+bα0.8 1.3s r v yb y r b y VN MA f f f zααααα≥++0.8 1.3s r v yb y r b y VN MA f f f zααααα≥++1.3r b y M f zαα0.30.41.3s r v y r b y V N M NzA f f zαααα--≥+0.80.4s b y r b y N MA f f zααα≥+179.19201120.30.41.3s r v y r b y V N M NzA f f zαααα--≥+1038.6315870.70.91251.3r b y M f zαα+0.7,=0.7v v αα>取。

预埋件计算原理及算例

预埋件计算原理及算例

混凝土结构设计计算算例第17章预埋件王依群20201212年12月这是《混凝土结构设计计算算例》(建筑工业出版社2012年8月出版)新增加的第17章。

第17.1节配置直锚筋的预埋件计算,第17.2节配置直锚筋和弯折锚筋的预埋件计算。

例题演示了预埋件的计算和结果的准确性。

RCM软件试用版本RCML软件可到下面网站下载。

http//目录 (33)第3章R CM软件的功能和使用方法.................................................................................................................................... (44)第17章预埋件计算原理及算例............................................................................................................................................17.1由锚板和对称配置的直锚筋所组成的受力预埋件 (4)【例17-1】受拉直锚筋预埋件算例 (5)【例17-2】受剪直锚筋预埋件算例 (6)【例17-3】受拉剪直锚筋预埋件算例 (7)【例17-4】受拉弯直锚筋预埋件算例 (8)【例17-5】受压弯直锚筋预埋件算例 (10)【例17-6】受弯剪直锚筋预埋件算例 (11)【例17-7】受拉弯剪直锚筋预埋件算例 (12)【例17-8】受压弯剪直锚筋预埋件算例 (13)17.2由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件 (15)【例17-9】受剪弯折锚筋及直锚筋预埋件算例 (15)以后增加17.3构造要求第3章R CM软件的功能和使用方法表3-1RCM软件部分计算功能(二级菜单)项一级菜单梁配筋柱双偏压(拉)梁柱节点受扭构件单筋矩形正截面计算轴心受压(拉)柱承载力计算9度的一级抗震框架矩形截面单筋矩形正截面复核轴心受压柱承载力复核非9度的框架节点T形截面双筋矩形正截面计算螺旋式配筋的圆形轴心受压柱承载力计算双筋矩形正截面复核螺旋式配筋的圆形轴心受压柱承载力复核T形正截面计算对称配筋单偏压短、中长柱承载力计算T形正截面复核短、中长柱配筋斜截面受剪承载力计算细长柱配筋斜截面受剪承载力复核深受弯构件正、斜截面实配钢筋梁及板正截面实配纵筋梁斜截面受剪续表3-1RCM软件部分计算功能(二级菜单)项一级菜单冲切剪力墙配筋变形裂缝牛腿或预埋件板受冲切正、斜截面配筋轴心受拉裂缝宽度牛腿矩形柱阶形基础连梁配筋偏心受拉裂缝宽度直筋预埋件板柱节点受冲切受弯构件裂缝宽度弯筋和直筋预埋件矩形偏压裂缝宽度受弯构件挠度计算第17章预埋件计算原理及算例17.1由锚板和对称配置的直锚筋所组成的受力预埋件由锚板和对称配置的直锚筋所组成的受力预埋件(图17-1),其锚板的总截面面积应符合下列规定:1、当有剪力、法向拉力和弯矩共同作用时,应按下列两个公式计算,并取其中较大值:RCM软件使用时,N输入负值代表是法向拉力。

预埋件计算书

预埋件计算书

目录一.计算总说明: (2)二.数据准备: (2)三.荷载计算: (2)四.φ25钢筋验算: (3)五.焊缝验算: (3)(1). φ25钢筋与钢板连接焊缝验算: (3)(2).钢板与钢板焊缝验算: (4)一.计算总说明:本计算书是验算墩身预埋件的刚度及强度。

本墩身预埋件由扁钢(δ=6mm)和(φ25)钢筋组成。

二.数据准备:钢材弹性模量MpaE5101.2⨯=泊松比3.0=u容许应力[]Mpa170=σ角焊缝容许应力[]80f M p aτ=三.荷载计算:墩身预埋件承受模板受自重及施工荷载的作用。

1. 直线段模板自重:4.8*2m钢模质量:972.34kg通用大桁架质量:1083.87kg一根拉杆质量:30.2kg2m[14桁架支撑件质量:33.4 kg连接板质量:3.3kgφ22配双螺母螺栓质量:3.06kg()=1083.8716+972.348+33.416+3.312+30.2816781688 3.0626332.08kg⨯⨯⨯⨯⨯+⨯+⨯+⨯⨯=∑2.施工荷载:作业层取均布荷载23/kNm 4.8 1.2317.3F kN =⨯⨯=3.总受力:263.3217.3280.62kN =+=∑ 一个预埋件所受力280.62140.311412F kN ===四.φ25钢筋验算:321412822141431012.13j j kV kNkM kN m-=⨯==⨯⨯⨯= 3460110.850.85150102 4.909102151026.912.13s st j h A f kN m kM kN m--=⨯⨯⨯⨯⨯⨯⨯=>= 4611224 4.9091021510422.17282s st s st j A f A f kN kV kN-+=⨯⨯⨯⨯=>= 五.焊缝验算:(1). φ25钢筋与钢板连接焊缝验算:有效焊缝高度8mm,有效焊缝长度190-10=180mm3660110.850.85150102818010801029.3712.13s st j h A f kN m kM kN m--=⨯⨯⨯⨯⨯⨯⨯⨯=>= 66112248180108010460.8282s st s st j A f A f kN kV kN-+=⨯⨯⨯⨯⨯=>=(2).钢板与钢板焊缝验算:66212824010384010A m --=⨯⨯⨯=⨯ 66222819010304010A m --=⨯⨯⨯=⨯3840 5.7523040100.7561.75230403840y m m ⨯+⨯⨯==⨯+ 1261.75 5.7556100.7561.7539y m my m m=-==-= 3412241124082204801238405612042240I m m A y m m⨯=⨯==⨯= 34222422819029145333123040394623840I m m A y m m⨯=⨯==⨯= 2241112222239601067I I A y I A y m m =+++=总61.7519011.561.75139.75y m my m m==+-=上下 339601067283370.8139.75I W m m y ===总下33366.0651021.40.2833708101411036.722240810M V M M pa W V M pa A ττ--⨯===⨯⨯===⨯⨯⨯42.5M pa τ===。

预埋件的计算

预埋件的计算
满足式7.2.1-8在弯距M和法向拉力N的作用下,最外排螺栓1的拉力为
Nt= N1+N=56.2+4=60.2KN<[ Nt]=80.3KN,满足要求。
每个螺栓承受的剪力NV= = =9.9KN〈[ ]=73.5KN,满足式7.2.1-9的要求。
2.在弯距M、法向拉力N、剪力V的共同作用下,按弯剪联合作用验算螺栓强度:
(1).预埋件1、2计算
根据支座反力来验算预埋件,选用
挑梁TL1H300X200X8X10和挑梁TL2H300X200X8X10根部支座反力,选取最危险反力,按有剪力、法向拉力和弯矩共同作用验算预埋件(公式见《钢结构设计规范》GB50017-2003的公式7.2.1-8~9)
1.在弯距M的作用下,最外排螺栓1的拉力最大,
预埋件12计算根据支座反力来验算预埋件选用挑梁tl1h300x200x8x10和挑梁tl2h300x200x8x10根部支座反力选取最危险反力按有剪力法向拉力和弯矩共同作用验算预埋件公式见钢结构设计规范gb500172003的公式7
七、预埋件的计算
采用慧鱼5.8级镀锌钢螺杆,C30砼,单个螺杆抗拉承载力设计值M24=80.3KN,M16=31.9KN,单个螺杆抗剪承载力设计值为M24=73.5KN,M16=32.6KN。

预埋件计算

预埋件计算

预埋件的验算:根据《混凝土结构设计规范》GB50010-2002,9.7节预埋件及连接件锚筋的总面积应该满足以下规定:当有剪力、法向拉力、和弯矩共同作用时,应按下面两个公式计算(1)III 型托架上托口处预埋件验算:N=395.1KN (拉力)V=389.8KN M=145.8KN m(4.00.08(4.00.0822)0.565v d α=-=-⨯= 3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85Z=600mm由公式9.7.2-1623898003951000.8 1.30.850.5653000.8 4.01300145.8102705.5410.5182.83298.81.30.85 4.01300600S r v y b y r b y V N M A f f f z mm ααααα≥++=+⨯⨯⨯⨯⨯+=++=⨯⨯⨯⨯ 由公式9.7.2-262395100145.8100.80.40.8 4.013000.40.85 4.01300600410.5594.11004.6s b y r b y N M A f f z mm ααα⨯≥+=+⨯⨯⨯⨯⨯⨯=+=实际上配筋面积18⨯380mm 2=6840mm 2 故满足要求。

(2)III 型托架下托口处预埋件验算:N=395.1KN (压力)V=399.5KN M=5.38KN m(4.00.08(4.00.0822)0.565v d α=-=-⨯= 3000.60.250.60.25 4.0122b t d α=+=+⨯= r α取0.85 Z=600mm 由公式由公式9.7.2-3620.30.43995000.3395100 5.38100.43951006001.30.850.565300 1.30.85 4.013006001950.2(112.1)1838.1S r v y r b y V N M Nz A f f z mm αααα---⨯⨯-⨯⨯≥+=+⨯⨯⨯⨯⨯⨯=+-= 由公式9.7.2-40.40.4s r b y M Nz A f zαα-≥ 由于弯矩很小所以计算出的面积为负值。

预埋铁件计算公式

预埋铁件计算公式

预埋铁件计算公式好的,以下是为您生成的文章:在建筑施工的领域里,预埋铁件可是个相当重要的角色,就像盖房子时的基石一样,默默发挥着关键作用。

而要弄清楚这预埋铁件该怎么计算,那可得有点小窍门。

咱们先来说说预埋铁件的面积计算。

这就好比给一块地量尺寸,只不过这块“地”是铁做的。

比如说有个长方形的预埋铁件,长是50 厘米,宽是 30 厘米,那它的面积就是长乘以宽,也就是 50×30 = 1500 平方厘米。

我记得有一次在工地上,负责计算预埋铁件的同事小王,因为把面积算错了,导致后续的施工环节出了岔子。

当时大家都着急得不行,毕竟时间就是金钱啊!后来经过仔细检查,发现就是在计算面积的时候,小王把单位给弄混了,厘米当成了毫米,这可闹了个大笑话。

从那以后,大家在计算的时候都格外小心,反复核对单位和数据。

再说说体积的计算。

假如这个预埋铁件是个长方体,长 50 厘米、宽 30 厘米、高 10 厘米,那体积就是长×宽×高,即 50×30×10 = 15000立方厘米。

还有重量的计算,这就需要考虑到铁的密度。

铁的密度一般约为7.85 克/立方厘米。

还是上面那个长方体的预埋铁件,体积是 15000 立方厘米,那重量就是体积乘以密度,即 15000×7.85 = 117750 克,换算一下就是 117.75 千克。

在实际操作中,计算预埋铁件可不是个简单的事儿,得考虑各种因素。

比如说形状不规则的预埋铁件,那计算起来就更复杂了,可能需要把它分割成几个规则的部分分别计算,然后再相加。

而且啊,现在的建筑设计越来越多样化,预埋铁件的形状和尺寸也是五花八门。

有时候为了一个特殊形状的预埋铁件,我们得绞尽脑汁去想怎么计算才能又准确又高效。

总之,预埋铁件的计算公式虽然不复杂,但在实际运用中,需要我们细心再细心,认真对待每一个数据,这样才能保证工程的质量和进度。

可别像小王那次一样,因为一个小失误,给大家带来不必要的麻烦哟!。

预埋件计算程式

预埋件计算程式

预埋件计算程式2013-7-26一. 输入条件:单位:弯矩设计值 M6271210N.mm轴力设计值 N0N剪力设计值 V114022N混凝土轴心抗压设计值 f c19.1N/mm2混凝土弯曲抗压设计值 f cm19.1N/mm2钢筋强度(级别) f y300N/mm2锚筋直径 d18mm锚板厚度 t16mm外层锚筋中心线之间距离 Z280mm影响系数 αv0.646<0.7影响系数 αr0.9锚板弯曲变形折减系数 αb0.8混凝土强度等级C40二. 计算锚筋面积 As1.由锚板和对称配置的直锚筋所组成的受力预埋件,当有剪力、法向拉力和弯矩共同作用时,其锚筋的总截面面积As应按下式计算,并取其中的较大值。

As1≥V/(αr*αv*f y)+N/(0.8*αb*f y)+M/(1.3*αr*αb*f y*Z)548.4mm2As2≥N/(0.8*αb*f y)+M/(0.4*αr*αb*f y*Z)257.3mm22.由锚板和对称配置的直锚筋所组成的受力预埋件,当有剪力、法向压力和弯矩共同作用时,其锚筋的总截面面积As应按下式计算,并取其中的较大值。

当M<0.4Nz时,取M-0.4Nz=0=IF(M>0.4Nz,"OK","NG")6271210OK!As3≥(V-0.3N)/(αr*αv*f y)+(M-0.4Nz)/(1.3*αr*αb*f y*Z)548.4mm2As4≥(M-0.4Nz)/(0.4*αr*αb*f y*Z)257.3mm23.由锚板和对称配置的弯折锚筋与直锚筋共同承受剪力的预埋件,其弯折锚筋的截面面积Asb应按下式计算。

Asb≥1.4V/f y-1.25αv*As532.1mm2二. 计算锚筋锚固长度(Ⅱ级月牙肋钢筋)1.按构造要求,受拉锚筋和弯折锚筋的锚固长度L1≥40d720mm且≥250mm OK!2.按构造要求,受剪和受压直锚筋的锚固长度L2≥15d270mm三. 受剪预埋件计算(Ⅱ级月牙肋钢筋)1选用锚筋根数 n6计算锚筋面积As As=n*πd^2/41526.0mm22顺剪力方向设计值VuVu=αr*αv*As*fy266149.5NOK!3按构造要求,受剪锚筋的锚固长度La=15d270mmt/d=0.888888889>0.6OK!。

预埋件计算示例

预埋件计算示例

预埋件计算书计算软件:MTS钢结构设计系列软件MTSTool V2.0.1.6计算时间:2013 年03月27 日10:32:08.预埋件基本资料采用化学锚栓:单螺母扩孔型锚栓库_6.8级-M20排列为(环形布置):2行;行间距200mm ;2列;列间距80mm ;锚板选用:SB12_Q235锚板尺寸:L*B= 200mm X 300mm , T=12基材混凝土: C35基材厚度:400mm锚筋布置平面图如下:二.预埋件验算:1化学锚栓群抗拉承载力计算轴向拉力为:N=10kNX向弯矩值为:Mx=9.5kN • m锚栓总个数:n=2 X 2=4个按轴向拉力与X单向弯矩共同作用下计算:由N/n-M x*y 1/ X y=10X10 3/4-9.5 W 6 X100/60000=-13333.333 < 0 故最大化学锚栓拉力值为:N h=(M x+N*l)*y 1'/》02=(9.5 >106+10X103X100) X200/60000 =28750=28750 X 10-3=28.75kN所选化学锚栓抗拉承载力为(锚栓库默认值):Nc=90.574kN 故有:28.75 < 90.574kN ,满足2 化学锚栓群抗剪承载力计算X方向剪力:Vx=8.2kNX方向受剪锚栓个数:n x=4个Y方向受剪锚栓个数:n y=4个剪切荷载通过受剪化学锚栓群形心时,受剪化学锚栓的受力应按下式确定:V ix V=V x/n x=8200/4=2050 X 10-3=2.05kNV iy V=V y/n y=0/4=0 X10-3=0kN化学锚栓群在扭矩T作用下,各受剪化学锚栓的受力应按下列公式确定:V ix T=T*y i/( S i X+Sy i2)V iy T=T*x i/( S i X+Sy i2) 化学锚栓群在剪力和扭矩的共同作用下,各受剪化学锚栓的受力应按下式确定:V i S=[(V ix V+V ix T)2+(V iy V+V iy T)2]0.5 结合上面已经求出的剪力作用下的单个化学锚栓剪力值及上面在扭矩作用下的单个锚栓剪力值公式分别对化学锚栓群中(边角)锚栓进行合成后的剪力进行计算(边角锚栓存在最大合成剪力):取4个边角化学锚栓中合剪力最大者为:V i'=[(2050+0) 2+(0+0) 2]°.5=2.05kN 所选化学锚栓抗剪承载力为(锚栓库默认值):Vc=53.855kN 故有:V i'=2.05kN < 53.855kN ,满足3 化学锚栓群在拉剪共同作用下计算当化学锚栓连接承受拉力和剪力复合作用时,混凝土承载力应符合下列公式:(閘)2+(叫2w 1式中:3N=N h/Nc=28.75/90.574=0.3174B V=V i^Vc=2.05/53.855=0.03807故有:(閘)2+( 3/)2=0374 2+0.03807 2=0.1022 w 1 ,满足三. 预埋件构造验算:锚固长度限值计算:锚固长度为160 ,最小限值为160,满足!锚板厚度限值计算:按《混凝土结构设计规范2002版》10.9.6规定,锚板厚度宜大于锚筋直径的0.6倍,故取锚板厚度限值:T=0.6 X d=0.6 X20=12mm锚筋间距b取为列间距,b=80 mm锚筋的间距:b=80mm ,按规范且有受拉和受弯预埋件的锚板厚度尚宜大于b/8=10mm,故取锚板厚度限值:T=80/8=12mm 锚板厚度为12 ,最小限值为12 ,满足!行间距为200 ,最小限值为120 ,满足!列边距为80 ,最小限值为60 ,满足!行边距为50 ,最小限值为40 ,满足!列边距为60 ,最小限值为40 ,满足!。
