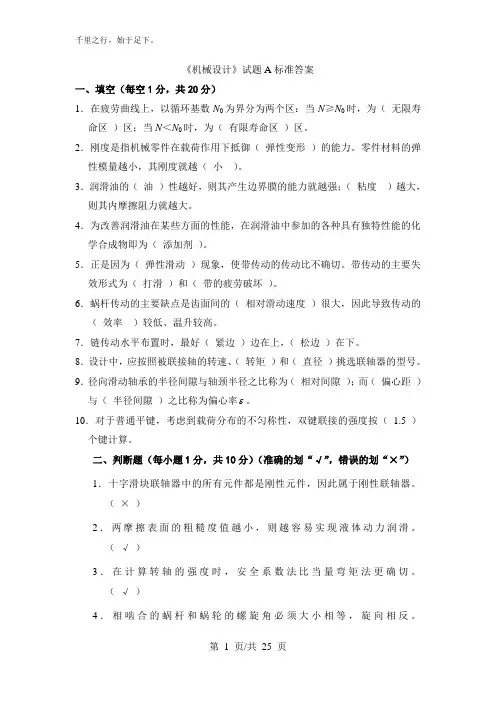

《机械设计》试题A标准答案一、填空（每空1分，共20分）1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；当N＜N0时，为（有限寿命区）区。
2．刚度是指机械零件在载荷作用下抵御（弹性变形）的能力。
零件材料的弹性模量越小，其刚度就越（小）。
3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中参加的各种具有独特性能的化学合成物即为（添加剂）。
5．正是因为（弹性滑动）现象，使带传动的传动比不确切。
带传动的主要失效形式为（打滑）和（带的疲劳破坏）。
6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
7．链传动水平布置时，最好（紧边）边在上，（松边）在下。
8．设计中，应按照被联接轴的转速、（转矩）和（直径）挑选联轴器的型号。
9．径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率 。
10．对于普通平键，考虑到载荷分布的不匀称性，双键联接的强度按（1.5 ）个键计算。
二、判断题（每小题1分，共10分）（准确的划“√”，错误的划“×”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（×）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。
（√）3．在计算转轴的强度时，安全系数法比当量弯矩法更确切。
（√）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。
第1 页/共25 页（×）5．闭式齿轮传动皆须首先按齿面接触强度举行设计计算，决定传动的几何尺寸，然后校核齿根弯曲疲劳强度。
（×）6．因为链传动不需要张紧力，故作用在轴上的载荷较小。
（√）7．正是因为过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。
（×）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。
北航机械设计 模拟试题
机械设计基础模拟试题一一、填空（每空1分，共20分）1．当所受轴向载荷通过（）时，螺栓组中各螺栓承受的（）相等。
2．从结构上看，带轮由（）、轮辐和（）三部分组成。
3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（）为计算点，把一对轮齿的啮合简化为两个（）相接触的模型。
4．按键齿齿廓曲线的不同，花键分为（）花键和（）花键。
5．请写出两种螺纹联接中常用的防松方法：（）和（）。
6．疲劳曲线是在（）一定时，表示疲劳极限与（）γN之间关系的曲线。
7．理论上为（）接触或（）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。
8．开式齿轮传动的主要失效形式是：（）和（）。
9．径向滑动轴承的条件性计算主要是限制压强、（）和（）不超过许用值。
10．在类型上，万向联轴器属于（）联轴器，凸缘联轴器属于（）联轴器。
二、选择填空（每空1分，共10分）1．下列磨损中，不属于磨损基本类型的是（）；只在齿轮、滚动轴承等高副零件上经常出现的是（）。
（1）粘着磨损；（2）表面疲劳磨损；（3）磨合磨损；（4）磨粒磨损。
2．在通过轴线的截面内，（）的齿廓为直边梯形；在与基圆柱相切的截面内，（）的齿廓一侧为直线，另一侧为曲线。
（1）阿基米德蜗杆；（2）法向直廓蜗杆；（3）渐开线蜗杆；（4）锥蜗杆。
3、对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（）；其表面接触疲劳强度主要取决于（）。
（1）中心距和齿宽； （2）中心距和模数； （3）中心距和齿数； （4）模数和齿宽。
4、对于径向滑动轴承，（ ）轴承具有结构简单，成本低廉的特点；（ ）轴承必须成对使用。
（1）整体式； （2）剖分式； （3）调心式； （4）调隙式。
5．在滚子链传动的设计中，为了减小附加动载荷，应（ ）。
（1）增大链节距和链轮齿数； （2）增大链节距并减小链轮齿数； （3）减小链节距和链轮齿数； （4）减小链节距并增加链轮齿数。
6．对中性高且对轴的削弱又不大的键联接是（ ）联接。
北航2012年机械设计期末试卷答案
北京航空航天大学2011－2012 学年第二学期期末《机械原理》A卷评分标准2012年6月5日班级__________ 学号__________ 姓名__________ 成绩__________《机械原理》期末考试卷注意事项： 1、请将解答写在试卷上；2、草稿纸上的解答不作为批改试卷的依据；3、图解法解答请保留作图过程和作图辅助线。
题目：一、机构自由度计算…………………………………………………………(14分)二、机构运动分析……………………………………………………………(14分)三、连杆机构设计……………………………………………………………(15分)四、凸轮机构…………………………………………………………………(14分)五、齿轮机构…………………………………………………………………(15分)六、轮系………………………………………………………………………(14分)七、机械系统动力学…………………………………………………………(14分)一、计算图示运动链的自由度。
若有复合铰链、局部自由度或虚约束，必须指出。
（已知ABCD 和CDEF 是平行四边形。
）共14分F 处为复合铰链 （2分） I （或J ）为虚约束 （1分） CD （或AB ）为虚约束 （2分） 滚子K 处为局部自由度 （1分）（5分）（3分）二、在下图所示的机构中，已知原动件１以等角速度ω1沿逆时针方向转动，试确定：（1）机构的全部瞬心；（2）构件3的速度v 3（写出表达式）。
共14分（1）该机构有4个构件，所以共有6个瞬心。
通过直接判断，可以得到瞬心P 14、P 24和P 34的位置，如习题2-21解图所示。
（3分）依据三心定理，瞬心P 12应位于P 14和P 24的连线上；另外，构件1和2组成高副，所以瞬心P 12还应位于构件1和2廓线在接触点处的公法线nn 上，这样就得到了瞬心P 12的位置，如下图所示。
同理可得到瞬心P 23。
31_北航机械设计答案—带传动(1)

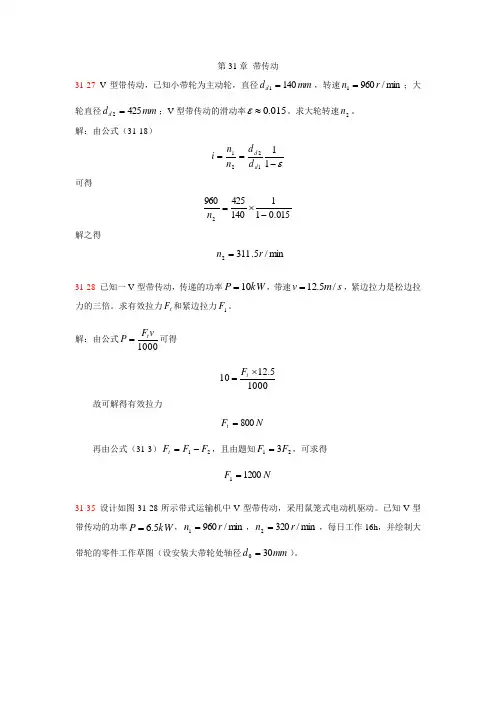

第31章 带传动31-27 V 型带传动，已知小带轮为主动轮，直径mm d d 1401=，转速min /9601r n =；大轮直径mm d d 4252=；V 型带传动的滑动率015.0≈ε。
求大轮转速2n 。
解：由公式（31-18）ε-==111221d d d d n n i 可得015.0111404259602-⨯=n 解之得min /5.3112r n =31-28 已知一V 型带传动，传递的功率kW P 10=，带速s m v /5.12=，紧边拉力是松边拉力的三倍。
求有效拉力t F 和紧边拉力1F 。
解：由公式1000vF P t =可得 10005.1210⨯=t F故可解得有效拉力N F t 800=再由公式（31-3）21F F F t -=，且由题知213F F =，可求得N F 12001=31-35 设计如图31-28所示带式运输机中V 型带传动，采用鼠笼式电动机驱动。
已知V 型带传动的功率kW P 5.6=，min /9601r n =，min /3202r n =，每日工作16h ，并绘制大带轮的零件工作草图（设安装大带轮处轴径mm d 300=）。
图31-28解：1）确定计算功率c P由公式P K P A c =及表31-7取2.1=A K ，则kW kW P c 8.75.62.1=⨯=2）选择带型根据c P 和1n 由图31-15选取V 带型号为A 型，并确定小带轮的直径mm d d 140~1121=。
3）确定带轮直径和带速由表31-3选取小带轮直径：A 型带，min /9601r n =，取mm d d 1121=。
取滑动率015.0=ε，大带轮直径为mm mm d n n d d d 96.330)015.01(112320960)1(1212=-⨯⨯=-⨯=ε 取mm d d 3302=。
小带轮带速为s m s m n d v d /58.16/10006096033014.310006011=⨯⨯⨯=⨯=π满足一般合适带速s m v s m i /25/5≤≤的要求。
2011年北航机械设计期末试卷C
北京航空航天大学2010－2011 学年第二学期期末《机械原理（A3）》考试C 卷班级______________学号 _________姓名______________成绩 _________2011年9月04日班号学号姓名成绩《机械原理（A3）》期末考试卷（C卷）注意事项：1、请将解答写在试卷上；2、草稿纸上的解答不作为批改试卷的依据；3、用铅笔绘图，图解法解答请保留作图过程和作图辅助线。
题目：一、机构自由度计算…………………………………………………………( 分)二、机构运动分析……………………………………………………………( 分)三、连杆机构设计……………………………………………………………( 分)四、凸轮机构…………………………………………………………………( 分)五、齿轮机构…………………………………………………………………( 分)六、轮系………………………………………………………………………( 分)七、机械系统动力学…………………………………………………………( 分)一、图示为某冲压机的机构运动简图。
齿轮10与齿轮1啮合，凸轮1'与齿轮1相固联。
凸轮1'通过小滚子2带动构件3运动，进而带动滑块5运动，实现送料；齿轮1通过运动副C带动构件9运动，进而带动滑块6运动，实现冲压。
试计算该机构的自由度，如有复合铰链、局部自由度、虚约束应明确指出。
若取齿轮10为原动件，试判断该机构是否具有确定的运动？为什么？（本题14分）二、已知一偏置曲柄滑块机构。
其中，曲柄长度l AB=15mm，连杆l BC=50mm，偏距=。
e10mm（1）画出滑块的两个极限位置；（2）标出极位夹角θ及行程H；（3）确定行程速比系数K；γ。
（4）求最小传动角min（本题14分）三、用图解法设计一摇杆滑块机构。
已知摇杆AB上某标线的两个位置AE1和AE2，以及滑块C的两个对应位置C1和C2（见图）。
试确定摇杆上铰链B的位置，并要求摇杆的长度l AB为最短（直接在题图上作图）。
北航轴的结构设计改错——机械设计基础
北航轴的结构设计改错——机械设计基础(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计基础——轴的结构设计改错一、指出图中结构不合理之处，并改正。
1、答案：1）左端轴承处的弹性挡圈去掉。
2）右端轴承处轴肩过高，应改为低于轴承内圈。
3）齿轮右端用轴套固定，与齿轮配合的轴头长度应小短于齿轮轮毂宽度。
4）左端轴承处应有越程槽。
5）联轴器没固定，左端应改为轴肩固定。
6）右端轴承改为轴套定位。
7）与齿轮配合处的键槽过长，应短于其轮毂宽度。
8）齿轮应改为腹板式结构。
9) 将联轴器的周向固定，改为键联接。
2、答案：主要结构错误：1）与齿轮处键槽的位置不在同一母线上；2）端盖孔与轴径间无间隙；3）左轴承端盖与箱体间无调整密封垫片；4）轴套超过轴承内圈定位高度；5）三面接触，齿轮左侧轴向定位不可靠；6）键顶部与齿轮接触；7）无挡油盘；8）两轴承端盖的端面处应减少加工面。
3、答案：1）轴承内外圈剖面线方向不一致，应改为方向一致；2）左端轴承用轴肩定位，且轴肩不高于轴承内圈；3）齿轮没有轴向固定，改为左端用轴环，右端用轴套固定；4）与左端轴承配合的轴段上应有砂轮越程槽；5）联轴器没有轴向定位，应必为用轴肩定位；6）右端轴承改为加大定位和固定，且低于轴承内圈；7）与齿轮配合的轴段应有键槽；8）齿轮改为腹板式结构性9）轴的右端键槽过长，改为短于联轴器的孔的长度。
4、答案：1）左边轴肩高于轴承内圈；2）与齿轮配轴段太长，齿轮轴向未定位；3）齿轮与轴承间缺套筒；4）右边轴肩过高超过轴承内圈；5）右端盖与轴接触；6）右端盖处缺少密封圈；7）皮带轮周向定位缺键槽；；8）皮带轮孔未通。
5、答案：此轴系有以下6个方面13处错误：1）轴承类型配用不合适：左轴承为角接触轴承，角接触轴承不能单个使用；2）转动件与静止件直接接触：轴身与右端盖之间无间隙；3）轴上零件未定位、未固定：套筒未可靠的固定住齿轮；联轴器轴向未固定；联轴器周向未固定；4）工艺不合理：轴外伸端无轴肩，轴承不易装；装轴承盖箱体的加工面与非加工面没有分开；轴承与轴承座之间无调整垫片，轴承的轴向间隙无法调整；轴上的键槽过长；左轴承处轴肩过高，轴承无法拆卸；5）润滑与密封问题：轴承脂润滑而无挡油环；端盖上无密封件；6）制图投影错误箱体孔投影线未画6、答案：1）轴肩过高；2）无轴向定位；3）不能准确定位；4）套筒定位轴承不合理；5）静止件和活动件相碰。
北航《机械设计》在线作业一15秋满分答案
北航《机械设计》在线作业一单选题多选题判断题一、单选题（共15 道试题，共45 分。
）1. 既可以单独作成轴瓦，也可以作成轴承衬的材料是()。
A. 锡基轴承合金B. 铸锡青铜C. 铅基轴承合金D. 耐磨铸铁-----------------选择：B2. 滚动轴承的基本额定动载荷是指()。
A. 滚动轴承能承受的最大载荷B. 滚动轴承能承受的最小载荷C. 滚动轴承在基本额定寿命L10＝106转时所能承受的载荷D. 一批滚动轴承能承受的平均载荷-----------------选择：C3. 闭式硬齿面齿轮传动的主要失效形式是()。
A. 齿面胶合B. 轮齿疲劳折断C. 齿面磨粒磨损D. 轮齿过载折断-----------------选择：B4. 键的截面尺寸b×h主要是根据()来选择。
A. 传递扭矩的大小B. 传递功率的大小C. 轮毂的长度D. 轴的直径-----------------选择：D5. 在与基圆柱相切的截面内，()的齿廓一侧为直线，另一侧为曲线。
A. 阿基米德蜗杆B. 法向直廓蜗杆C. 渐开线蜗杆D. 锥蜗杆-----------------选择：C6. 在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为()。
A. 扭切应力B. 拉应力C. 扭切应力和拉应力D. 扭切应力或拉应力-----------------选择：C7. 当凸轮机构的从动件推程按等加速等减速规律运动时, 推程开始和结束位置()。
A. 存在刚性冲击B. 存在柔性冲击C. 不存在冲击-----------------选择：B8. 渐开线齿轮的齿廓曲线形状取决于()。
A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆-----------------选择：D9. 在通过轴线的截面内，()的齿廓为直边梯形；A. 阿基米德蜗杆B. 法向直廓蜗杆C. 渐开线蜗杆D. 锥蜗杆-----------------选择：A10. 铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取()。
北京航空航天大学942机械设计综合
北京航空航天大学942机械设计综合2011年全国硕士研究生入学考试自主命题科目模拟试题招生专业：考试科目：942机械设计综合考试时间：14:00-17:00试题编号：2011年全国硕士研究生考试北京航空航天大学自主命题模拟试题考场注意事项：一、考生参加考试必须按时进入考场，按指定座位就坐。
将有关身份证件（准考证、身份证）放在桌面左上角，以备查对。
二、闭卷考试，考生进入考场，不得携带任何书刊、笔记、报纸和通讯工具（如手机、寻呼机等），或有存储、编程、查询功能的电子用品（如已携带，必须存放在监考老师指定的地方）。
考生只准带必需的文具，如钢笔、圆珠笔、铅笔、橡皮、绘图仪器或根据考试所需携带的用具。
能否使用计算器，及开卷考试时允许携带的书籍及用具等由任课教师决定。
三、考生迟到30分钟不得入场，逾时以旷考论；因特殊原因不能参加考试者，必须事前请假，并经研究生部批准，否则作旷考论。
考试开始30分钟后才准交卷出场。
答卷时，不得中途离场后再行返回。
如有特殊原因需离场者，必须经监考教师准许并陪同。
答卷一经考生带出考场，即行作废。
四、考生拿到试卷后，应先用钢笔填写好试卷封面各项，特别是学号、姓名、学院名称、课程名称等，不到规定的开考时间，考生不得答题。
五、考试期间，考生应将写好的有答卷文字的一面朝下放置，考生必须按时交卷，交卷时应将试卷、答卷纸和草稿纸整理好，等候监考老师收取，未经许可，不得将试卷、答卷纸和草稿纸带出场外。
六、考生在考场内必须保持安静。
提前交卷的考生，应立即离开考场，不得在考场附近逗留。
七、考生答题必须用钢笔或圆珠笔（蓝、黑色）书写，字迹要工整、清楚。
答案书写在草稿纸上的一律无效。
八、考生对试题内容有疑问的，不得向监考老师询问。
但在试题分发错误或试卷字迹模糊时，可举手询问。
北京航空航天大学2011年硕士研究生入学考试模拟试题（一）科目代码： 942 科目名称：机械设计综合所有答案必须做在答案题纸上，做在试题纸上无效！一、填空题（每小题2分，共20分）1、机构倒置是指，倒置以后相对运动不变，是因为2、速度瞬心可以定义为互相做平面相对运动的两个构件上的点。
北航机械设计试题答案
四．分析计算题 (34 分)
1．（12 分）如图所示，轴系采用一对相同型号的角接触向心球轴承支承，其基 本额定动载C=13100N，在轴上作用有径向力R、轴向力FA, 已知R =1500N, FA=600N,
载荷系数
fd
= 1 ，内部轴向力公式：FS
= 0.68Fr
，轴承e=0.68
当:
Fa Fr
≤ e时, X
代号为31206的滚动轴承该轴承的类型为圆锥滚子轴承轴承的内径尺寸为30mm直径系列为413f13是考虑拧紧力矩引起的剪应力的影响轴向固定目的在于使轴上零件在轴上有一个确定的位置周向固定目的在于确定轴上零件与轴的相对位置以传递一定的运动和动力
机械设计 A4 试卷 B
参考答案和评分标准
注：所有题目按步给分，非标准合理答案适当给分，但不超过该步骤的二分之一，计算过程纯计 算错误不重复扣分，最终答案错误该部分分数扣除。
a2
=
m 2
(q
+
z2 )
=
2×
(
+
40)
= 100(mm)
iii. 如图所示
五、结构设计题（16 分）请指出图中的轴系结构的错误，并在下半部画出正确结构。齿轮采用油
润滑，轴承采用脂润滑。（注意，在数字标号的地方有错误，请按顺序指出）
6
错误如下： 1. 轴承盖处未考虑密封，增加密封元件。转动件和固定件直接接触，错误。 2. 有轴承套筒定位高度过高，套筒不能同时顶住轴承的内、外圈，应减少直径。 3. 套筒作用不确定，齿轮的轴向固定不可靠（过定位）。 4. 轴端零件没有轴向定位，应作出定位轴肩。 5. 轴端零件没有周向定位，需开键槽。 6. 左轴端的弹簧挡圈多余，应去掉。属于支点轴向固定问题。 7. 轴径右侧装拆路线过长，轴径右侧应相应区分加工面减少直径。 8. 轴端零件和轴的配合长度应合适。 9. 未区分箱体的外加工面和非加工面。 10. 左端轴承定位轴肩过高，不利于轴承的拆卸。 11. 齿轮处的键槽长度过长。 12. 无法调整轴承间隙，机座与端盖之间应增加调整垫片。
机械原理及设计_北京航空航天大学中国大学mooc课后章节答案期末考试题库2023年
机械原理及设计_北京航空航天大学中国大学mooc课后章节答案期末考试题库2023年
1.计算图示机构的自由度
答案:
2.
答案:
3.平面机构的自由度计算公式是什么？
答案:
4.
齿轮1和2的齿数分别为：
答案:
5.
答案:
，齿轮1和4的转向相反
答案:
7.渐开线标准直齿圆柱齿轮在标准中心距安装条件下具有以下哪些特性？
答案:
顶隙刚好为标准顶隙，即c=c*m
轮齿的齿侧间隙为零
两齿轮的分度圆将分别与各自的节圆重合
8.机构的组成要素是：
答案:
构件
运动副
9.本课程提到的间歇运动机构有：
答案:
棘轮机构
槽轮机构
不完全齿轮机构
10.棘轮机构可实现的功能有______。
答案:
间歇运动
超越离合
转位、分度
反向制动
11.试判断对如图所示机构的计算是否正确：F=3n-2PL-PH=3*9-2*13-0=1
答案:
正确
12.渐开线标准外齿轮的齿根圆一定大于基圆。
答案:
错误
13.图示机构的自由度为：
答案:
1
14.图示机构的自由度为
答案:
1。
北航真题942机械设计综合回忆版
一、单项选择题（共10题）（40）
（略）
二、填空（30）
1、强度、刚度、稳定性各自是指
.
2、热应力是怎么 由引起的。
3、
4、材料失效的设想和假说称为
三、简答题:（50）
1材料力学都研究哪些主要方面的问题？都做了哪些基本假设？（7）
2齿轮传动有哪几种失效形式？各自是是什么情况下发生的？（10）
3润滑的种类（摩擦的种类）有哪几种？各自的特点？（10）
4解释摩擦、磨损、润滑？它们的相互关系？（13）
5画出简支梁，悬臂梁的结构简图？各自的位移边界条件是什么？（10）
四、计算题（15分/题） 1、一铸铁微体的受力图如下，其Mpa 160][≤σ，试分别用第三强度理论和第四强度理论校核该微体。
2、一悬臂梁受力图如下，试校核各点（A 、B 、C ）的强度，分别画出个点的微体受力图。
Mpa 160][≤σ。
2012北航七系701(机械工程的机械设计方向)复试试题回忆版
航七系701（机械工程的机械设计方向）更正下，705为机械制造方向，昨天发错，现将北航各专业代号贴于此处：复试总分350分，包括三部分：50分的专业英语、100分的笔试和200分的面试。
I、笔试笔试总分150分，其中英语部分50分，专业课部分100分，考试时间2小时。
下面的试题是根据我自己的回忆，按题型分类总结的。
一、专业英语部分50分。
只有一篇很长的文章，翻译成汉语，题目是"Introduction for machine design",前几段是对机械设计的介绍，后面几段是机械设计的几个步骤，估计有1000+的字数，很少有同学写完，我和我同学都是后面几段只翻译了前几句。
二、专业课部分100分，全部为简答题。
一共20道，全部为简答题。
具体题目大概有：机械设计的一般过程？零件磨损的过程什么叫机构？什么叫运动副？运动副的分类静平衡与动平衡的区别控制分析的几种方法及其特点优化设计的方法及其特点液压的速度控制有什么方法直流电机的制动方法。
（以后想起来再加）II、面试面试总分200分。
首先进去之后先是英文的自我介绍（感觉老师就是看你说的是否流畅，并没有仔细去听你所说的内容）。
接下来老师会让你介绍一下你所做的毕业设计，或者你大学期间所做的科研项目，面试的题目主要是根据你介绍中的内容随时提问，所以每个人都不一样。
大约的问题形式有:你的毕业设计是什么？大学期间做过哪些项目？然后就是毕设或者项目用到了哪些机构？问一些这些机构的性能参数之类听其他同学说也有问到你的机械设计的分数？某门课为什么这么低？六级考了多少分等？基本上专业方面的知识有但是很少。
根据我自己的情况以及我前面人出来后所说的，基本上是如果你成绩比较低，老师就会问你一些专业知识，如果你答的上来，那么恭喜你，你的排名应该会上升；如果你答的不太好，就相当于大家都差不多，然后最后的排名会和初试差不多。
所以对于初试只是没有发挥好的童鞋还是有机会的。
北航机设课程答辩部分答案
机设答辩1．（机械系统的总体设计包括哪些内容，设计原则有哪些？）总体设计包括：对所拟定的设计方案进行必要的计算，如总传动比和各级传动比、各轴的受力、转矩、转速、功率等，并对执行机构和传动机构进行初步设计，进行分析比较，择优确定一个正确合理的设计方案，绘制传动装置和执行机构的总体方案简图。
设计原则包括：A创新原则B安全原则C技术经济原则D工艺性原则E维护性原则11. （工业生产中哪种类型的原动机用得最多？它有何特点？）电动机用得最多，它具有效率高、价格低、选用方便等特点。
12. （如何根据工作机所需功率确定所选电动机的额定功率？工作机所需电动机的功率与电动机的额定功率关系如何？设计传动装置时采用哪一功率计算？）先根据工作机所需功率确定工作机所需电动机的功率，再根据工作机所需电动机的功率确定电动机的额定功率，电动机的额定功率一般要略大于工作机所需电动机功率，设计传动装置时采用输出功率计算。
13. （电动机转速的高低对设计方案有何影响？）转速高，电动机质量小，价格便宜，但总传动比大，传动装置外廓尺寸大，结构不紧凑，制造成本高，转速低则相反。
14. （机械装置的总效率如何计算？确定总效率时要注意哪些问题？）传动装置总效率=电动机效率×V带传动效率×齿轮传动效率×滚动轴承效率的n次方×输送带传动效率15. （分配传动比的原则有哪些？传动比的分配对总体方案有何影响？工作机计算转速与实际转速间的误差应如何处理？展开式二级圆柱齿轮减速器传动比一般推荐按i1=(1.3~1.4)i2分配；同轴式二级减速器可取i1约等于i2。
总传动比的实际值与设计要求值的允许误差为3%~5%16. （传动装置中各相邻轴间的功率、转速、转矩关系如何？）可参见表2-717. （传动装置中同一轴的输入功率与输出功率是否相同？设计传动零件或轴时采用哪个功率？）不相同，因为有轴承功率损耗，应该用输出功率18. （在传动装置设计中，为什么一般先设计传动零件？）传动装置设计时，应先设计传动零件，再根据传动零件的工作要求，设计确定支承零件、联接零件和附件等。
航天大学机械设计基础A期末考试试卷2及答案
机械设计基础A（Ⅲ）试卷（试卷A）2005.6学号姓名一、（本题15分）试计算图示机构的自由度，并指出该机构中有无虚约束、局部自由度或复合铰链，若有，指出在何处。
二、（本题17分）图示为一偏心轮机构。
（1）写出构件1能成为曲柄的条件；（2）在图中画出滑块3的两个极限位置；（3）当轮1主动时，画出该机构在图示位置的传动角；的位置。
（4）当滑块3主动时，画出该机构出现最大压力角max三、（本题17分）在图示凸轮机构中，凸轮为偏心圆盘，圆盘半径R =30mm ，圆盘几何中心到回转中心的距离OA l =15mm, 滚子半径r r =10mm 。
当凸轮逆时针方向转动时，试用图解法作出：（1）该凸轮的基圆； （2）该凸轮的理论廓线；（3）图示位置时凸轮机构的压力角α；（4）凸轮由图示位置转过90︒时从动件的实际位移s 。
四、（本题17分）在图示机构中，已知齿轮1、2的齿数，其转动惯量分别为，，导杆4对轴C的转动惯量。
其余构件质量不计。
在轮1上作用有驱动力矩N⋅m，在杆4上作用有阻力N⋅m。
又已知m，其余尺寸见图。
试求在图示位置起动时，与轮2固联的杆AB的角加速度。
五、（本题17分）在图示轮系中，已知各轮齿数为，，，，，，，，A 轴转速为r/min，转向如图，求B轴的转速，并指出其转向。
六、（本题17分）在相距160mm 的1O 、2O 两轴间，欲采用两个渐开线标准直齿圆柱齿轮作外啮合传动，设m ＝8mm ，z 1=18，z 2=21，20α=︒，*1ah =，0.25c *=，要求： （1）写出两个齿轮分度圆，基圆，节圆，齿顶圆，齿根圆半径(或直径)的计算式，并求值。
（2）准确作图标出理论啮合线端点，实际啮合线端点，节点，量出实际啮合线段长，判断能否连续转动。
（3）在图上表示顶隙并计算顶隙的实际值。
（4）计算啮合角。
（5）填空或把不对的划出：这一对齿轮是(有侧、无侧)隙的；在中心距、齿数、模数不变的条件下，欲实现无侧隙，须采用 传动；为此，可将其中一个齿轮设计成 变位的，或两个齿轮都变位而变位系数和（大于、等于、小于）零。
北京航空航天大学机械原理历年试题2
机械设计基础 A（Ⅱ）试卷 (A) 2004 年 6 月
学号 题号 得分 一．(本题 10 分) 计算图示机构的自由度，并判断是否有确定运动。如有复合铰 链、局部自由度、虚约束应注明。 一 二 三 四 五 姓名 总分
z 1 20 ， z 2 30 ， z 3 z 4 z 5 25 ， z 6 75 ， z 7向如图，求 n B 。
五．(本题 10 分)
有一标准直齿圆柱齿轮与齿条传动，已知 z 1 20 ， m 10 mm，
二．(本题 10 分)
设计一偏置曲柄滑块机构，已知滑块 C 的行程 H=50 mm，导路
的偏距 e=10mm，当曲柄 AB 为原动件时，滑块 C 工作行程的平均速度为 v C1 0.05 m/s，空回行程的平均速度为 v C 2 0.075 m/s。试用作图法求： （1）曲柄和连杆长度 l AB 、 l BC ； （2）在图上标出该机构的最小传动角 min 。
20 ， h * a 1 ，若安装时将分度圆与中线移开 5mm,试用图解法求：
(1)实际啮合线段 B1 B 2 长度； (2)重合度 ； (3)顶隙 c 。
三．(本题 10 分) 图示为一偏置直动滚子从动件盘形凸轮机构。试在图上： （1）画出并标明基圆 r0； （2）作出并标明凸轮按 方向转过 60 后，从动件与凸轮廓线接触处的压力角 ； （3）作出并标明滚子从图示位置反转到 B 处与凸轮接触时，对应的凸轮转角 。
四． (本题 10 分)
2012年北航机械设计基础期中考试题
课堂测试与练习一、概念题1、机械是由哪几种组成的，各起什么作用？2、什么叫零件？什么叫构件？3、简述运动副的作用及其种类；每种运动副所具有的约束是什么？4、什么是机构及其平面机构？平面机构具有确定运动的条件是什么？5、四杆机构存在曲柄的条件是什么？6、简述三心定理，并证明。
7、试分析滚子半径的大小对凸轮实际轮廓线的影响；8、渐开线有哪些重要性质？在研究渐开线齿轮啮合的哪些原理时曾经用到这些性质？9、简述齿轮啮合基本定律，并证明。
10、试比较斜齿轮与直齿轮有什么不同？11、试推导直齿圆锥齿轮的当量齿轮；12、什么是周转轮系？它的组成是什么？13、试证明棘轮机构的工作条件是φ>ρ；二、计算自由度1、计算压力机工作机构的自由度；2、计算加药机构自由度，给出确定运动条件；3、计算教学参考书P19 （题1-10 ）冲压机构的自由度，并指出机构中复合铰链、局部自由度、虚约束；三、已知一翻料机构，连杆长BC=400mm,连杆两个位置如图所示（自己画），要求机架AD与B1C1平行，且在其下相距35mm，试设计四杆机构。
四、 用反转法原理，确定图中凸轮从图示A 点位置转过 60后的压力角，并标在图上。
（见教学参考书P52，题3-1图）五、 设计尖顶对心移动从动件凸轮机构已知：mm 35min =γ，mm h 20=，从动件的运动规律如下：当凸轮以等角速度1ω顺时针旋转 90时，从动件以等加速度等减速运动；当凸轮自 90转到 180时，从动件停止运动；当凸轮自 180转到 270时，从动件以等速回原处；当凸轮自 270转到 360时，从动件又停止不动。
六、 设计一曲柄摇杆机构已知摇杆mm CD 290=，摇杆两极限位置的夹角 32=ψ，行程速度变化系数25.1=K。
若曲柄mm AB 75=，求连杆BC 和机架长度AD 。
七、 已知：一对外啮合标准直齿圆柱齿轮的参数为25.0,1,20,2,120,2421======**c h mm m Z Z a α，试求其传动比12i 、两轮的分度圆直径、齿顶圆直径、全齿高、标准中心距及分度圆齿厚和齿槽宽。
北航机械设计答案—螺纹连接
第32章螺纹连接的设计32-1试找出图32-27中所示螺纹连接结构中的错误，并改正。
（a）（b）（c）（d）图32-2732-13有一刚性凸缘联轴器，用材料为Q235的普通螺栓连接以传递转矩T，现欲提高其传递的转矩，但限于结构不能增加螺栓的直径和数目，试提出三种能提高联轴器传递转矩的方法。
答：①可以适当增加结合面的数量；②可以适当增加预紧力；③可以适当增加接合面的粗糙度，以提高摩擦因数。
（如果第1种，不能实现，可以增加结合面数量）32-26图32-43为由两块边板和一块承重板焊成的龙门起重机导轨托架，两块边板各用4个螺栓与工字钢相连接，托架所受载荷随吊重量不同而变化，其最大载荷为20kN。
试确定应采用哪种连接类型，并计算出螺栓直径。
图32-43解：根据托架的结构，可以采用普通螺栓连接或铰制孔螺栓连接。
（1）采用普通螺栓连接螺栓组受横向载荷：kNFR20=旋转力矩：mNmNLFTR⋅=⋅⨯=⋅=600030020①在横向载荷RF作用下，各螺栓所受预紧力，由公式（32-23），取12.0,2.1==ffkμ，8,1==zm可得kNkNmzFkFsRf258112.0202.11'=⨯⨯⨯==μ② 在旋转力矩作用T 下，各螺栓所受预紧力，由公式（32-27）可得kN kN r Tk F zi is f 71.70275812.060002.112'=⨯⨯⨯==∑=μ其中mm mm r r r 2751501502122821=+====(此题应该采用你第一次的方法，只是21F F F '+'=')，因为预紧力的方向为轴向方向，直接相加从图32-43（b ）可知，各螺栓所受合预紧力为kNkN kNF F F F F 14.90135cos 71.7025271.7025135cos 222'2'12'22'1'=⨯⨯⨯-+=-+= 选取螺栓强度等级为10.9级，可得MPa s 900=σ，取螺栓连接的安全系数5.1][=S ，则螺栓材料的许用应力MPa MPa S s 6005.1/900]/[][===σσ，则所需的螺栓危险剖面的直径为mm mm F d 78.1560014.31014.903.14][3.143'=⨯⨯⨯⨯=⨯=σπ按GB169-81，选用M16的螺栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京航空航天大学
学年 第一学期期末
《机械设计A4》
考试 A 卷
班 级______________学 号 _________姓 名______________成 绩 _________
年月日
班号学号姓名成绩
《机械设计A4》考试卷
注意事项：
1、所有题目按步给分，非标准合理答案适当给分，但不超过该步骤的二分之一，计算过程纯计算错误不重复扣分。
2、本试卷共8页，所有题目均在本试题册上作答，拆页或少页本试题册无效。
题目：
一、填空 ……………………………………………………………( 25 分)
二、选择填空 …………………………………………………………( 5 分)
三、简答 ……………………………………………………………( 20 分)
四、分析计算 ……………………………………………………………( 35 分)
五、结构设计 ……………………………………………………………( 15 分)
题号 1 2 3 4 5 成绩
一．填空 ………………………………………………… (共25分，每空0.5分)
1．轴上零件的固定主要是将轴与轴上零件在，和方向上以适当的方式固定。
2．按轴负担的载荷分类，自行车的中轴属于轴；前轴属于轴；后轴
属于轴。
3．带传动的主要失效形式为和，其传动比不稳定主要
是由引起的。
4．闭式软齿面齿轮设计时，考虑到其主要失效形式为 所以一般按
照 强度进行设计，按照 强度进行校核。
5．当滚动轴承在基本额定动载荷作用下运行时，其所能达到的基本额定寿命为 ，
此时滚动轴承的工作可靠度R为。
6．齿轮强度计算中的齿形系数主要取决于 和 。
7．设计中提高轴的强度可以采用、等方法，提高
轴的刚度可以采用等方法。
8．斜齿轮传动与直齿轮相比较，其优点为 、 和 ，开式齿轮传动与闭式齿轮传动比较，其不足之处有 。
9．形成流体动力润滑的条件是，，
及。
10．三角形螺纹的牙型角α= ，适用于 是因为其 ；矩形
螺纹的牙型角α＝ ，适用于 是因为其 。
11．螺纹防松是要防止 之间的相对运动；常用方法有如，如，如。
12．斜齿轮传动的标准模数是，圆锥齿轮传动的标准模数是，
加工标准直齿轮不发生根切的最小齿数是。
13．代号为71208的滚动轴承，该轴承的类型为,轴承的宽度系列
为，内径尺寸为 mm，精度等级为级。
14．普通平键连接的工作面为，用于轴与轴上零件的固定，传
递。
二．选择填空：（共5分，每空1分）
1．斜齿轮传动设计中对该齿轮传动的接触强度影响最大的几何参数是（）。
A 齿轮宽度，
B 齿轮中心矩，
C 齿轮模数，D齿轮法面模数
2．开式齿轮传动的主要失效形式为（）。
A 齿面点蚀和齿根折断，
B 齿面胶合和齿面点蚀，
C 齿根折断和齿面磨损，
D 齿面磨损和齿面点蚀。
3．弹性连轴器和刚性连轴器比较，其主要工作特点之一是（）。
A 允许较大径向安装误差B允许较小径向安装误差
C 允许较大周向安装误差D允许较小径向和角度安装误差
4．为减小带传动中的弹性滑动的影响，设计可以采用（）的办法来实现。
A 加大摩擦系数
B 加大小带轮直径
C 同步齿形带
D 增加张紧力
5．为防止混合摩擦状态工作的滑动轴承在运转过程中因过度发热而影响其工作，一般要限制其（）不能过大。
A 轴承平均压强P，
B 轴承线速度V，
C 轴承PV值，
D 轴承转速n 三．简答题 ……………………………………………(共20分，每题5分)
1． 带传动在工作过程中，带上所受应力的来源有哪些？并画图说明带上所受最大应力的位置。
（5分）
2．深沟球轴承和圆柱滚子轴承的应用特点有何异同？（5分）
3．轴的设计中是如何考虑弯矩和扭矩综合作用的？写出公式并说明其中各参数的意义。
（5分）
4．简述铰孔螺栓和普通螺栓在结构和应用中的异同。
（5分）
四．分析计算 ……… (共35分，第1题9分；第2题16分，第3题10分) 1．如图所示，蜗轮左旋。
在图中标出：
n和齿轮Z1的转向1n（3分）；
（1） 蜗杆的旋向，提升重物W时蜗杆的转向
3
（2） 在图上标出齿轮Z1和蜗杆Z3所受的三个分力Fa、Fr、Ft的方向。
（6分）
Z
2．一方形盖板用四个螺栓与箱体紧连接，螺栓组于形心O点对称，螺栓中心之间在x和y向距离均为200mm，位于O点的吊环工作时受变载荷，所受最大拉力Q=6000N。
工作时要求残余预紧力为工作拉力的0.8倍。
（16分）
1）求受力最大螺栓总拉力的最大值；
2）如因制造误差，吊环位置较设计位置O向x和y向各偏移20mm至Oˊ点，求此时受力最大螺栓的总拉力最大值；
3）设计时应满足那些强度条件？（写出相应公式并解释）
3．如图所示，某转轴采用一对7206AC轴承支承，已知轴上所受的径向合力F R=3000N，轴向力F A=500N，轴的转速n=1500r/min，轴承的冲击载荷系数f d=1.3, 常温下运转，额定动载荷Cr=22000N。
试计算这对轴承的寿命。
（内部轴向力Fs=0.68Fr，e=0.68，当Fa/Fr≤e，X=1，Y=0；当Fa/Fr>e，X=0.41，Y=0.87）。
（10分）
五、结构设计………………………………………………………………( 15分)
下图为一闭式齿轮减速器输入轴系的结构装配图。
指出下图中的错误，并画出正确的轴系结构图，包括端盖螺钉连接的局部剖视图。
（可将正确的图画在原图上半部）。
